Сензор за изтичане на газ с отсечен клапан: устройство, класификация + как правилно да изберете и инсталирате

Дори най-внимателната и предпазлива експлоатация на газ може да доведе до авария. Неговото изтичане е сериозен проблем, за който е жизненоважно да научите, преди концентрацията на газ в помещението да достигне критично ниво.

Добрият сензор за изтичане на газ с отсекателен клапан е практически незаменимо устройство, което може да предотврати трагедия. Подобно устройство не само сигнализира за аварийна ситуация, но и предотвратява нейното развитие, като спира подаването на гориво. След неговия монтаж всеки собственик на жилище ще се чувства по-уверен и по-спокоен.

В този материал ще разкажем за устройството на сензора със запорен клапан, ще разгледаме строежа и принципа на работа, ще дадем практически съвети за избор и монтаж.

Особености и видове битови сензори за газ

По същество сензорът за изтичане на газ представлява малко, понякога мобилно устройство, което реагира на промяна на състава на въздуха в помещението. Специален запорен елемент (клапан), допълващ уреда, дава възможност навреме да спира подаването на гориво, ако неговият излишък бъде открит във въздуха.

Устройство за контрол на изтичане на газ, снабдено със запорен клапан, може да уведомява собствениците за изтичане с помощта на звукови или светлинни сигнали. Някои модели могат да работят в система «Умен дом».

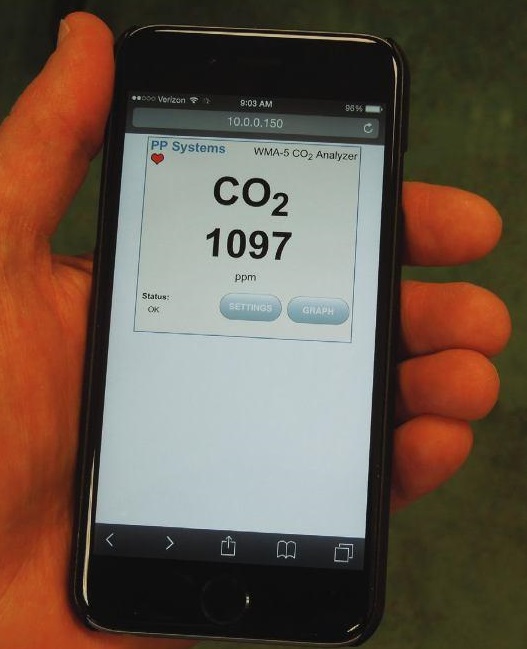

Газовите анализатори, които се интегрират в системата на „умния дом“, могат да информират собственика за изтичане чрез изпращане на съобщения. Освен това инсталирането на специално приложение на смартфон позволява да се контролира състоянието на въздуха в реално време.

Наличието на отсекател прави работата на газовия анализатор изключително автономна: сензорът без участието на човек самостоятелно ще спре подаването на газ, което е особено удобно, ако собствениците на жилището не са вкъщи. Освен това съвременните устройства могат да включат принудителна вентилация в помещението и да предадат сигнал за възникване на аварийна ситуация на съответните служби.

Самото устройство се състои от основни функционални възли.

• първичен преобразувател — сензор, който улавя газ в околния въздух и фиксира неговата концентрация;
• измервателен модул — чете информация от първичния преобразувател и я сравнява с допустимите номинални стойности;
• изпълнителен възел — клапан, който директно спира подаването на синьото гориво;
• захранващ елемент — мрежов блок, акумулатор или галваничен елемент.

Сензорът може да реагира на различни видове газове, благодарение на което детекторите могат да бъдат класифицирани според типа на поглъщаното гориво.

Уредите могат да бъдат от следния тип:

• анализатори на съдържанието на природен газ;
• детектори на въглероден диоксид;
• сензори за откриване на въглероден оксид;
• комбинирани устройства, които реагират на различни газове.

Последният тип е по-популярен, тъй като дава възможност за пълно проследяване на безопасността на състава на въздуха.

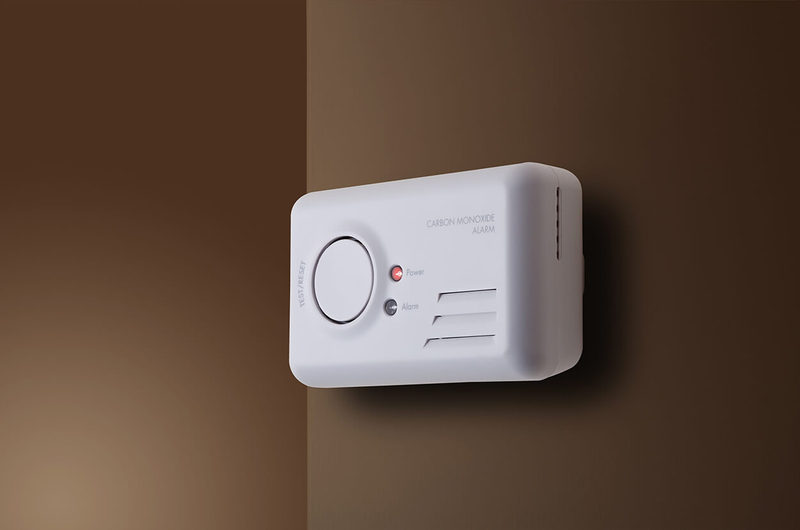

Сензорите за теч на газ от комбиниран тип обикновено разпознават наличието на метан и въглероден оксид във въздуха и сигнализират за превишение на допустимата концентрация на тези вещества.

Допълнително съвременните уреди се разделят и по начина на определяне на концентрацията на газ:

1. Каталитични газоанализатори (или термокаталитични) – при тях повърхността на чувствителния елемент е покрита със слой от катализатор (диоксид на калай, платина, паладий). Газът, чиято концентрация се увеличава при теч, се окислява от кислорода във въздуха, което предизвиква нагряване. Това, от своя страна, е сигнал за задействане на сензора.
2. Полупроводникови детектори се задействат при рязко понижаване на съпротивлението на чувствителния елемент, изработен на основата на оксид на калай. Съпротивлението намалява при повишаване на концентрацията на СО, който се доокислява. За осигуряване на бързодействие на сензора в конструкцията му е предвиден нагревател – резистивен слой от инертни материали.
3. Електрохимични сензори с твърд или течен електролит – при първите се използва твърд електролит в комбинация с нагревател, а при вторите като чувствителен елемент действа киселинен или алкален разтвор.
4. Инфрачервени сензори определят текущата концентрация на горивото, като анализират средата, която се намира в обхвата на инфрачервения спектър.

По начина на захранване газоанализаторите биват кабелни и безжични. Първите работят от мрежата и са зависими от наличието на електричество. Сензорите от втория тип функционират благодарение на акумулатор, като са по-надеждни благодарение на своята автономност.

Оборудването на уреда с клапан-отсекател значително разширява функционалността на устройството и прави експлоатацията му по-рационална. Все пак само един навреме задействал се спирателен клапан може да спаси десетки животи. Затова си струва да се спрем по-подробно на принципите на работа на този възел.

Устройство и принцип на работа на клапана

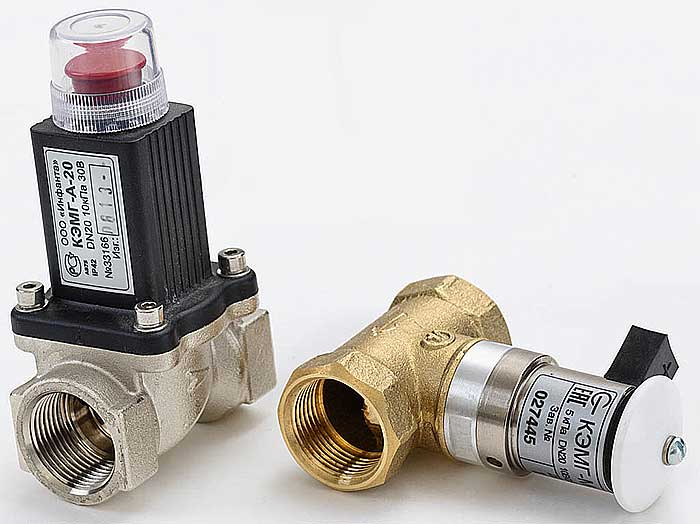

Най-популярни за битова употреба остават електромагнитните спирателни вентили и спирателните вентили с управление чрез електрически импулс.

Запорният механизъм на електромагнитния вентил позволява светкавично да блокира подаването на гориво при установяване на аварийно изтичане. Възелът се монтира на входа на газопровода. Веднага щом сензорът отчете пределната норма на концентрация на газ, механизмът затваря електрическата верига, след което вентилът се затваря.

Спирателният вентил представлява сравнително малък възел. Обикновено след задействане трябва да се зареди ръчно, след което отново е готов за работа.

Газоанализаторите с вентили, предназначени за употреба в дома/апартамента, които прекъсват газта благодарение на електрически импулс, работят малко по-различно. Вентилът е в отворено положение благодарение на механична ключалка. Ако сензорът отчете изтичане, кратък импулс на тока се подава към бобината на електромагнита, след което ключалката се задейства, а самият вентил преминава в затворено положение.

Вентилите от подобен тип условно се разделят на нормално отворени (NA) и нормално затворени (NC). В устройството на първия вид не е предвидено подаване на напрежение към бобината, прекъсването на газта става при задействане на сензора. Във втория случай за отваряне на самия вентил е необходимо подаване на импулс, а прекъсването на газта от вентила става в момента на изчезване на напрежението в бобината.

Вентилите NA са по-подходящи за експлоатация в домашни условия, тъй като дори неочаквано изключване на тока няма да доведе до спиране на газта. Допълнително газоанализаторите с подобни вентили се считат за по-икономични: ако за поддържане на работата на NC спирателния вентил е необходимо постоянно поддържане на напрежение в бобината, то за функциониране на вентила от тип NA в отворено състояние не е необходимо подаване на електроенергия.

Тънкости при избора на газов анализатор

Изборът и покупката на газов анализатор със спирателен вентил изискват отговорен подход. Не си струва да пестите от сензора, тъй като подобна техника трябва да служи години наред. Затова търсенето на най-евтиното устройство не винаги е оправдано.

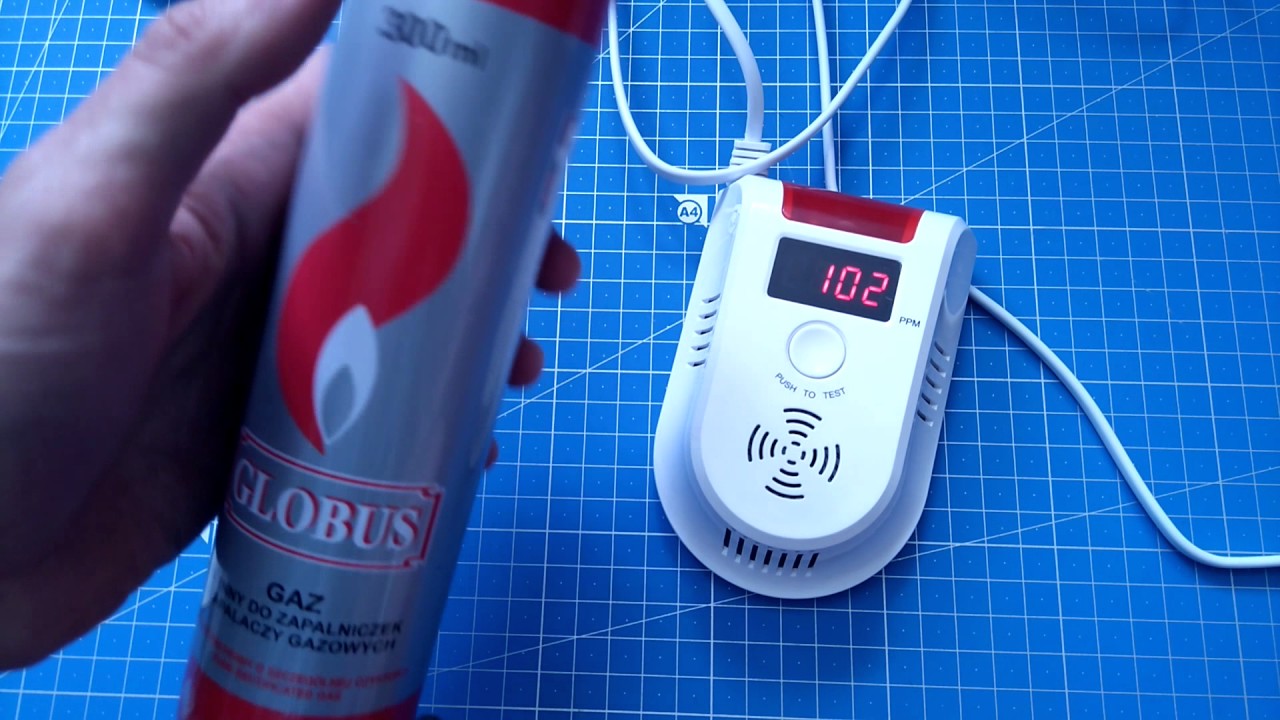

В евтините модели често се използват сензори, които твърде бързо губят чувствителност и стават неизползваеми. Особено често това се случва с модели, поръчани от популярния сайт АлиЕкспрес.

За битови условия потребителите най-често избират сензори, които реагират на изтичане именно на природен газ, който постъпва в апартаментите по магистралата или се намира в втечнено състояние в бутилки.

Освен вида на поглъщания от уреда вид газ потребителят трябва да обърне внимание и на следните важни характеристики, присъщи на качествения анализатор:

• гранична стойност на концентрацията на газ, при която устройството сигнализира за авария;
• способност за анализ на съдържанието на газ в обемна и масова част във въздуха;
• възможност за фиксиране на текущото състояние на въздуха в няколко точки от помещението;
• автономност на работата и нейното време;
• възможност за проследяване на покачването на концентрацията на различни видове газ.

Не по-малко важна роля играе репутацията на производителя и отзивите на реални потребители. Подробни прегледи на газоанализатори ще помогнат да се избере оптимален модел за конкретни условия.

Гаранционно обслужване – също толкова важна съставна част на сервиза. Струва си да се обърне внимание и на цената на резервните компоненти, на тяхната наличност в магазините.

Тъй като сензорът за изтичане на газ практически винаги е на видно място, голямо значение има и неговият външен вид. Освен естетическата съставка трябва да се вземат предвид такива характеристики на корпуса като влаго- и прахозащита.

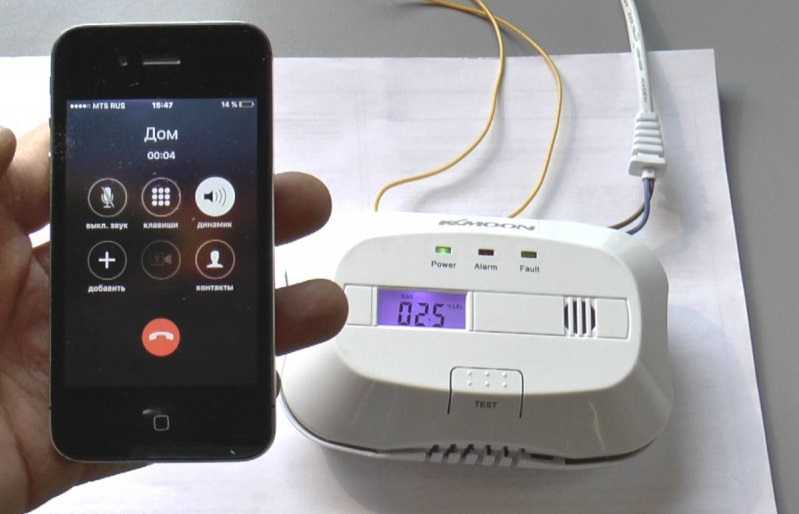

Не излишни за съвременния газоанализатор ще бъдат и допълнителни функции, например автоматично включване на системата за принудителна вентилация или изпращане на спешно известие за изтичане на газ на телефона на собственика на жилището.

Приемливият клапан-отсекател се избира по своите основни характеристики:

• тип на клапана – NA или NC;
• диаметър на условния проход;
• вид захранване;
• праг на допустимото налягане на газа;

Цялата необходима информация за клапана е посочена в неговия паспорт и на етикета.

Както беше посочено по-горе, нормално отворените клапани са по-ергономични в експлоатация. Въпреки това при съчетаване със сензор, който при включване автоматично ще проверява собствените си изходи, изпращайки импулс, може да възникне непланирано прекъсване на подаването на гориво без да има изтичане. Затова преди покупка на газоанализатор е необходимо да се проучи последователността на неговата работа.

Монтаж на сензор за изтичане на газ

Монтаж на клапан-отсекател може да извършва само сертифициран специалист от газовата служба. А при самоволно инсталиране на клапана на газовата тръба потребителят може да бъде глобен с глоба за намеса в системата за газоснабдяване.

А ето инсталирането на сензора, който сигнализира за изтичане на газ, може да се извърши самостоятелно. При поставяне на устройството е необходимо да се разчита на препоръките от паспорта на уреда. Този документ съдържа цялата необходима за свързване информация, описва схеми за свързване на допълнителни устройства.

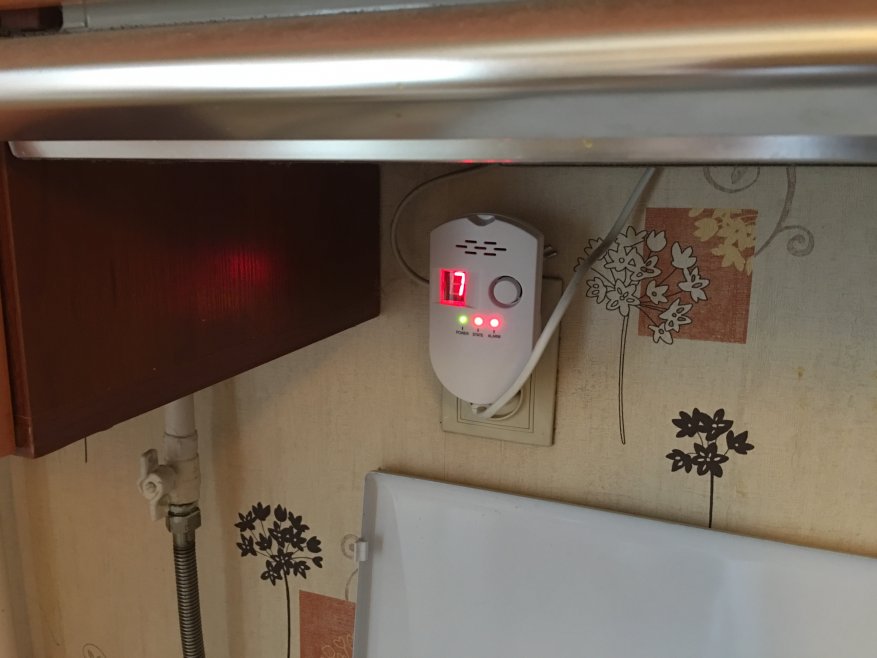

Традиционно пък уредът се фиксира на стената на място, където е най-вероятно изтичане на гориво. Това може да бъде зоната при газовата колонка или котела, печката, брояча, в чиито възли на закрепване не рядко могат да се образуват нехерметични участъци. При това разстоянието от сензора на газовото оборудване трябва да бъде не повече от 1,5 м.

Датчиците се монтират доста лесно: обикновено за закрепване на уреда с помощта на дюбели дори не се изисква разглобяване на корпуса на анализатора.

Височината, на която се закрепва датчикът, зависи от вида на анализирания газ, тъй като различните видове гориво имат свое тегло и се концентрират във въздуха на различни нива. Също така трябва да се съобразявате с препоръките, дадени в инструкцията за конкретния модел газов анализатор. Например, за метан се определя монтажно разстояние в рамките на 0,3-1 м от тавана.

Сензорът за пропан и други газове, които са по-тежки от въздуха, се закрепва на височина 0,3-1 м от пода. За комбинираните устройства, измерващи концентрацията на метан и въглероден оксид, подходящо ще бъде място на ниво 0,3-0,5 м до тавана.

Категорично не се препоръчва да инсталирате датчика на следните места:

• до прозорец или отвор на вентилационната система;
• в близост до фурна или газови горелки (разстояние до 1 м);
• в зона, подложена на натрупване на прах, сажди, мазнини или пепел, произвеждани по време на готвене;
• в помещения, използвани за съхранение на лаково-бояджийски изделия, бензин, всевъзможни разтворители.

Допълнително за мястото на поставяне на датчика-сигнализатор можете да научите в проектната документация по газификация и други нормативни документи на газовата служба.

Изводи и полезно видео по темата

Пример за това как се задейства датчикът за изтичане на газ и се прекъсва подаването на гориво е показан във видеото по-долу:

Монтажът на надежден и качествен газов анализатор, допълнен с прекъсващ клапан, може да бъде ключов момент в предотвратяването на изтичане на газ. В крайна сметка навременно откритото изтичане на гориво не просто може да намали материалните щети в случай на експлозия, но и да спаси нечий живот. Затова в реалностите на съвременната система за газоснабдяване и при условие на все по-често срещани неизправности в самото газово оборудване, потребителите на обичайното гориво трябва сериозно да се замислят за своята безопасност.

Ползвате ли датчик за изтичане на газ? Ако да, моля, споделете с нашите читатели своя опит и впечатления от неговото използване, разкажете, доволни ли сте от неговата работа, колко често има фалшиви задействания. Пишете своите препоръки, добавяйте снимка на вашия газов анализатор, задавайте интересните ви въпроси – формата за обратна връзка се намира малко по-долу.
