Ревизионни санитарно-технически люкове за баня и тоалетна: видове, правила за разполагане, особености на монтиране

За монтаж на комуникации в апартаменти и частни домове се използват два начина: отворен и затворен. При отворения начин всички тръби и уреди са видими, докато при затворения те са маскирани с фалшиви стени, прегради или кутии.

За да се осигури достъп до оборудването, се прилагат технически люкове за баня и тоалетна: размерите на устройствата обикновено зависят от габаритите на скритите тръбопроводи и броя на обслужваните уреди.

Предназначение на ревизионните люкове в санитарните помещения

Отличителна черта на съвременните бани и тоалетни е обмисленият дизайн, в резултат на който на преден план излиза естетическата страна на облицовката. Техническите устройства, осигуряващи комфортното приемане на водни процедури или удобството при ползване на тоалетна, са скрити зад тънки конструкции от пластмаса или гипсокартон.

Постоянно обслужване на тръбите не се изисква, но периодично възниква необходимост от използване на спирателна арматура. Например, за да се прекъсне подаването на вода към кухнята поради смяна на смесителя, трябва да се спре определен кран.

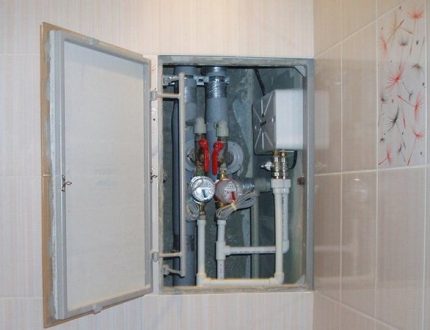

Приспособления, наподобяващи вратички или люкове, са необходими за обслужване на измервателните уреди, които са маскирани зад прегради. Като се премести капакът или се отвори вратичката, могат бързо да се снемат показанията от водомерите за топла и студена вода.

Ако банята е изцяло облицована с пластмаса или плочки, ще са необходими повече люкове. Да предположим, че един от възлите, към който е необходим постоянен достъп, – е мястото за монтаж на хидрозатвор за ваната. Ако защитният екран се направи глух, то той ще трябва да се демонтира всеки път, когато настъпи запушване в тръбата или се появи теч на съединението на детайлите на сифона.

Може да се направи извод, че всякакви възли и уреди, изискващи редовна проверка, трябва да са свободно достъпни. А при пълно облицоване на помещенията с плочки или пластмаса, това може да се осигури само с помощта на технически люкове.

До какво е необходимо да се осигури достъп

За по-лесно извършване на ремонтни работи тръбопроводът, осигуряващ подаването на вода в апартамента или къщата, се разделя на удобни за обслужване участъци. Всеки отделен участък при необходимост се отсича с вентил или сферичен кран, монтиран на тръбата. Ако съществува такава възможност, по-голямата част от спирателната арматура се монтира на едно място.

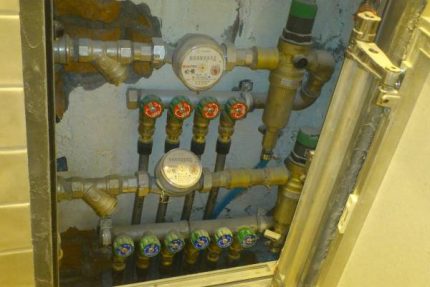

Колекторното разпределение е удобен начин за разделяне на системата на отделни контури. Предимство – автономно използване на отделни линии при излизане от строя на съседните, недостатък – по-скъп монтаж.

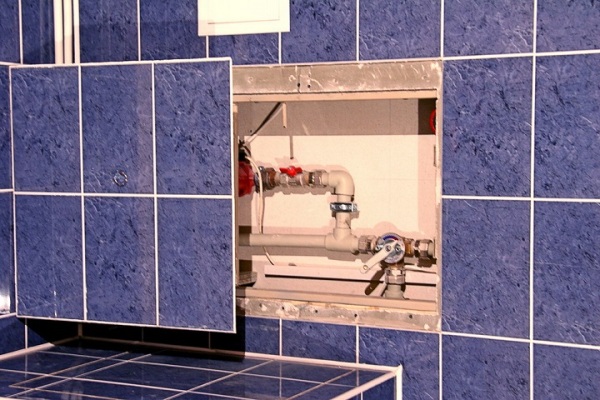

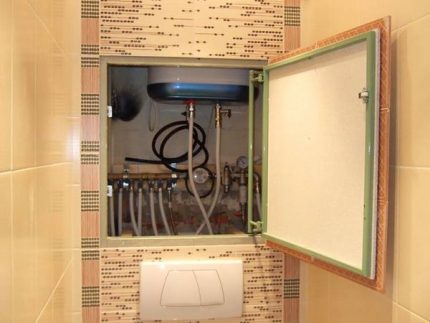

Когато всички значими спирателни, регулиращи и водоразпределителни устройства са скрити зад фалшива стена, но са съсредоточени на едно място, изграждането на люк за достъп до тях е много по-лесно. Вратичката ще се отличава с големи размери, но това няма да навреди нито на външния вид на преградата, нито на функционалността на люка.

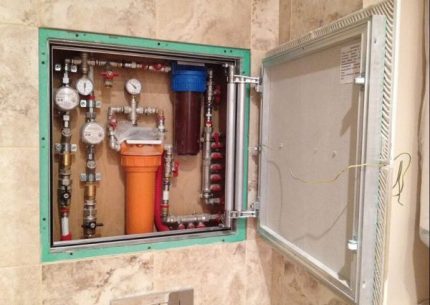

Съвременните апартаменти се оборудват с така наречени блокове или възли за вход. Стандартният възел в състава си освен сферични кранове има филтър за пречистване на вода, чифт измервателни уреди, редуктор на налягането.

Филтърът не рядко се инсталира на байпас, за да има възможност за промиване с обратен поток вода. Всички уреди са оборудвани със сферични кранове за бързо демонтиране поради ремонт или замяна.

Входният възел с филтри и други уреди се скрива зад преграда, която защитава оборудването и помага да се поддържа интериорът на санитарния възел в единен стил.

В комбинирания санитарен възел или тоалетна преминава канализационен щранг. Успоредно на него са разположени тръби на централизирани системи за студена и топла вода.

Ако ъгълът с вертикално разположени главни тръби се затваря с декоративно-защитна кутия, то на нея също се монтира люк – срещу спирателните кранове. Както виждате, вариантите за разполагане на ревизионен люк в банята, както и в тоалетната, са няколко.

Видове технически люкове

Причините за оборудване на санитарни възли с ревизионни люкове не са малко, но още повече са видовете на тези люкове. Съществуват модели от фабрично производство, габаритни и солидни, изработени от неръждаема стомана или пластмаса.

На тях се противопоставят самоделни панели, направени от подръчен строителен материал и крепежни елементи, закупени в магазина. При разделянето на групи се използват различни страни на моделите.

Класификация #1: по начин на отваряне

Санитарният люк представлява вратичка, която може да се разтваря, да се отмества настрани, да се накланя или да се избутва в отговор на натиск.

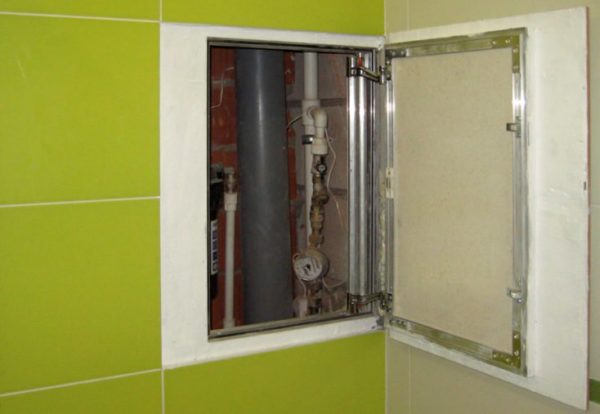

Шарнирните врати са традиционен тип, характерен за по-голямата част от входните врати, мебелните врати и прозоречните рамки. Те се закрепват с панти от едната страна, лесно се отварят и служат достатъчно дълго благодарение на простата си конструкция. За да отворите люка, е необходимо да дръпнете дръжката, която може да бъде обикновена или оборудвана с резе или ключалка.

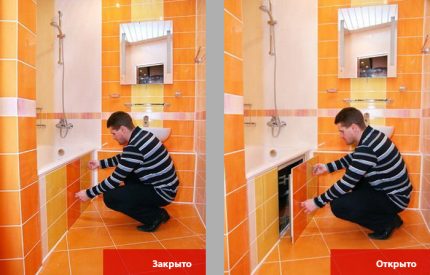

Плъзгащите се модели наподобяват обикновените шарнирни, но имат по-сложна конструкция на пантите. Крепежът се състои от три звена, които позволяват двустепенно отместване на люка встрани: първо да го изтеглите към себе си (с 1,5-2 см), а след това внимателно да го отместите встрани.

Такива модели станаха популярни, когато се появи необходимост от инсталиране на люкове на труднодостъпни места: зад вани, тоалетни чинии, бидета или мебели.

Наклонните люкове са устроени на прост принцип: от едната страна има фиксиращо закрепване, а от другата – поддържащ механизъм. Когато резето се отвори, вратата просто се накланя напред и преминава от вертикално в хоризонтално положение.

Натисковите модели се отнасят към категорията на «невидимите». Трудно се забелязват, тъй като материалът за облицовка на люка често съвпада с общата облицовка на стените.

За да получите достъп до санитарния шкаф, е необходимо леко да натиснете панела, след което той ще се изнесе напред. След това има различни начини за по-нататъшно отваряне – или с шарнирно отваряне, или с плъзгане в една страна.

Избирайки люк по начина на отваряне, е необходимо да анализирате мястото на инсталиране и да решите кой модел е целесъобразно да се монтира, а кой ще създава затруднения по време на обслужване на уреди или възли.

С избора и стъпките за инсталиране на ревизионен люк под плочки ще ви запознае следващата статия, която препоръчваме да прочетете.

Класификация #2: по материал на изработка

Фабричните модели могат да бъдат разделени на две големи групи. Към първата се отнасят метални изделия, изработени от неръждаема стомана и оборудвани с качествени крепежни елементи.

Те представляват здрава рамка с врата, която може да се отваря по всеки от изброените по-горе начини. По-голямата част от предложенията са предназначени «под плочки», но вратите могат да бъдат декорирани с всякакви материали.

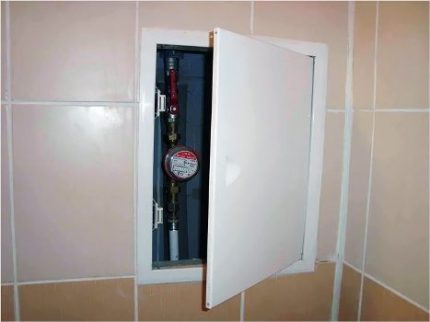

Във втората група влизат пластмасови люкове. Те са по-малко надеждни, отличават се с малко тегло и лекота на монтаж. Цената на изделията от пластмаса е много по-ниска. Ако надеждният стоманен люк струва 35-45 €, то пластмасовият аналог има средна цена 2-3,5 €.

Покупката на евтин пластмасов люк е решение за домашни майстори, които извършват ремонт на санитарни помещения със собствените си ръце. Може да се закрепи с винтове, течни гвоздеи и дори с уплътнител.

За разлика от фабричните варианти, саморъчно направените люкове не се правят от метал, въпреки че при изработката на рамката често се използва метален профил. За панела на люка избират евтин, но здрав материал: гипсокартон, пластмаса, дърво. Върху гипсокартонените заготовки е удобно да се лепят плочки, ако задачата на майстора е създаването на люк-«невидимка».

Когато избирате един или друг материал, е необходимо правилно да оцените неговата износоустойчивост и водоустойчивост. Ако вземете обикновен, а не влагоустойчив гипсокартон, той бързо ще загуби качествата си, ще започне да набъбва и да се рони. Подобен процес се случва и с необработената дървесина, която с времето се деформира от излишната влага и температурните промени.

Класификация #3: по степен на маскиране

Този вариант на разделяне на групи може да се нарече условна класификация, тъй като няма ясно разграничение между двете категории люкове: едни от тях са забележими, вторите се наричат «невидимки».

Към първата група спадат конструкциите, които се открояват на фона на околната облицовка. Например, това са белите пластмасови люкове, които са забележими благодарение на своя цвят и материал. Ако поставите такъв люк зад тоалетната чиния, той веднага хвърля в очи, но въпреки това абсолютно не разваля общата картина, тъй като се съчетава със санитарните уреди по цвят.

«Невидимки» – това са визуално скрити конструкции. Маскировката се осъществява чрез използване на една и съща керамична плочка в облицовката на стените и капака на люка.

Благодарение на размерите на рамката, съобразени с елементите на плочките, и междуплочковите фуги, равнината на люка се слива с облицовката на стените. Вследствие на това на непосветен човек му е трудно да определи къде се намира техническият отвор.

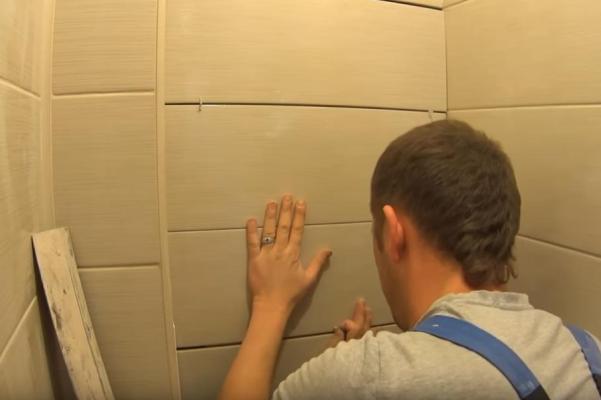

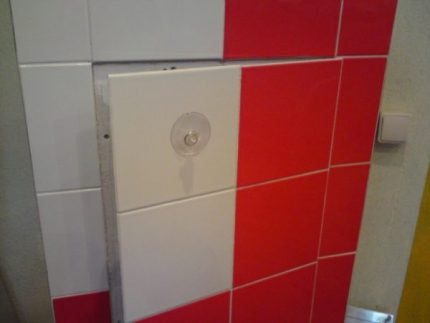

Сложността на намирането на санитарния люк се увеличава, ако вратата няма дръжка. Такива модели обикновено имат натисков начин на отваряне или се свалят с помощта на вендузи.

Предимството на «невидимките» се състои в пълното сливане на капака на люка със стената, благодарение на което облицовката на стените изглежда цялостна, недокосната.

Класификация #4: по място на монтаж

Изглежда, всички санитарни люкове за тоалетна или баня се инсталират в стената. Това е често срещано местоположение, но се срещат също така таванни и подови видове.

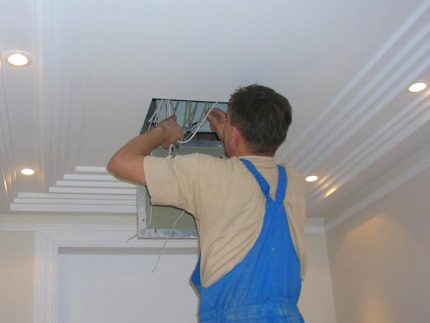

Отворите в тавана са необходими за обслужване на комуникациите, които се намират над окачените конструкции. Такива модификации по-точно се наричат ревизионни, а не водопроводни, тъй като те отварят достъп до вентилационни магистрали и електрически проводници.

Монтажът на таванския люк се осъществява в процеса на инсталиране на окачената конструкция. Устройството му не се различава от стенните аналози – същата отваряща се вратичка, фиксираща се на ключалка.

Отворите, разположени в пода, водят към канализационни тръби или водопровод, който е разположен под нивото на финишното покритие. Такова разположение на комуникациите е нехарактерно за типово окабеляване, но може да се срещне, когато подът се повдига или се създава дебела изолация (например в частни къщи или на първите етажи на многоетажни сгради).

Люковете, монтирани в пода или в подовите кутии, водят към местата на съединяване на тръбите, завоите, отводнителните решетки – тоест към конструкциите, които се нуждаят от обслужване и не могат да бъдат напълно зазидани. Имало е случаи, когато за достъп до мястото на скъсване на тръбопровода на мястото на съединяване на отделни елементи се е налагало не просто да се премахне финишното покритие, но и да се чупи замазката.

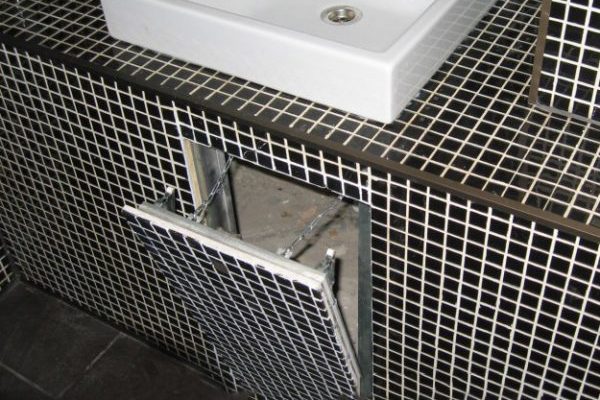

Освен това, за технически могат да се считат люковете, вмонтирани в подови защитни кутии и екран от плочки, който се намира под ваната.

Инструкции за монтаж на люка

Нюансите на инсталирането, както и изборът на инструменти, изцяло зависят от типа на люка и материала на преградата. Ще разгледаме два варианта за монтаж на люк – фабричен модел и самоделна ревизионна конструкция под ваната.

Монтаж на метален модел „под плочки“

За да монтирате скрит люк, облицован с плочки, ще са необходими перфоратор, отвертка, течни пирони с пистолет, шпакла, набор отвертки, маркер и рулетка за маркиране, гъба за почистване.

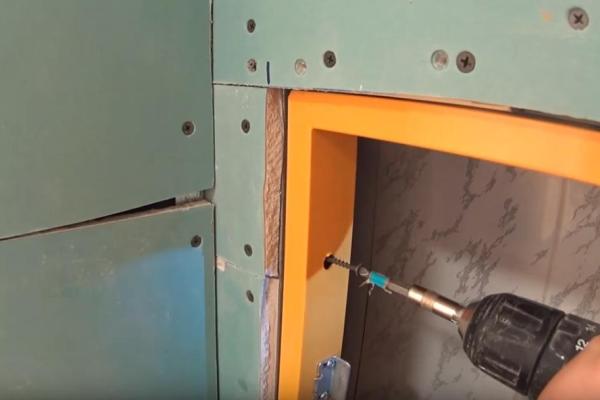

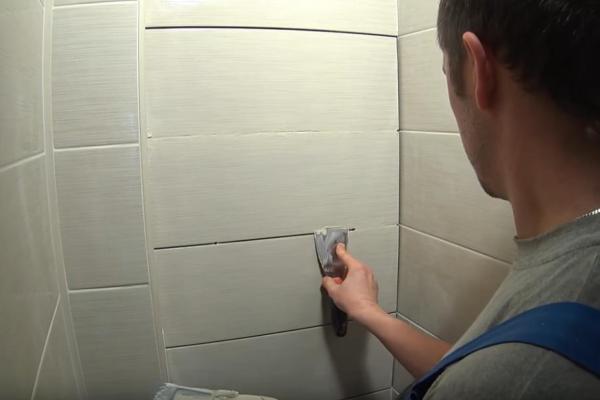

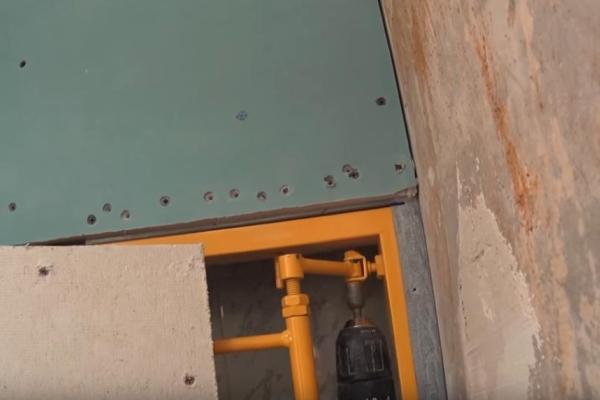

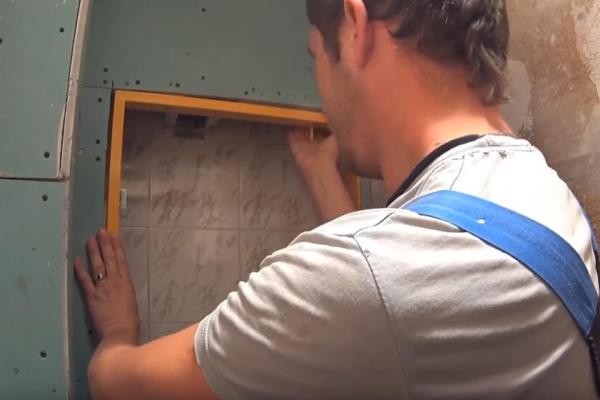

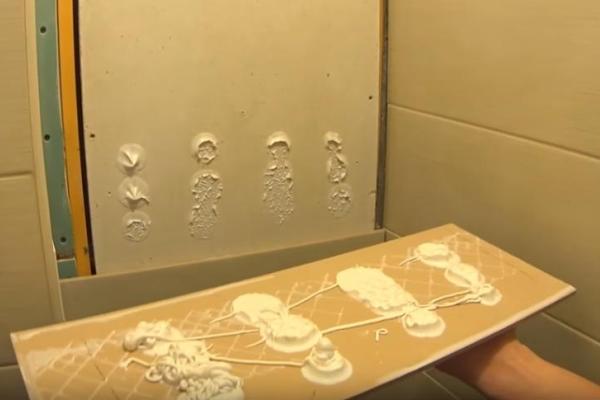

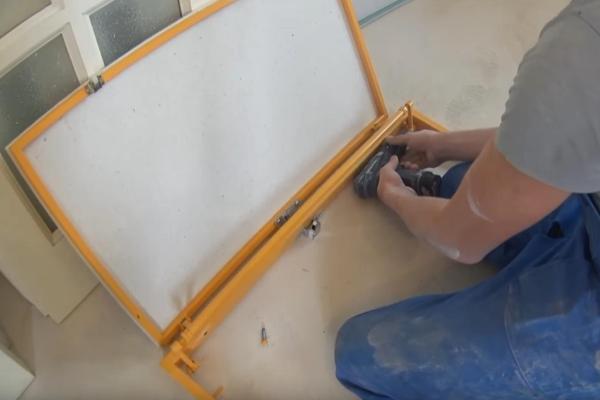

Фабричният модел с метална рамка ще бъде монтиран в фалшива стена от гипсокартон, подготвена за облицовка с керамични плочки. За да издържат панелите на допълнителното натоварване, предварително по периметъра на люка е необходимо да се направят закладни части от метален профил.

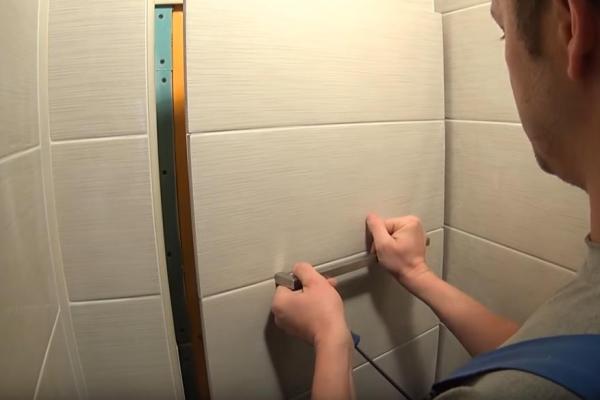

Последен щрих – обрамление на люка с пластмасов ъгъл. Пластмасата е тънка, но още на първия етап, по време на разчертаването и изрязването на отвора, е необходимо да се вземе предвид нейната дебелина. След приключване на работите между пластмасовия ръб на вратичката и рамката трябва да има празнина не по-голяма от 2 мм.

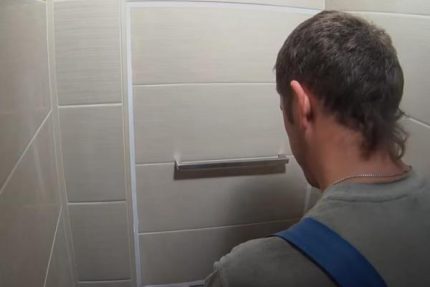

Поради дръжката и пластмасовото обрамление люкът трудно може да се нарече в пълния смисъл на думата «невидимка», но той отлично хармонира с облицовката на санитарния възел.

Ако преградата е изработена от пластмаса, то за облицовка на вратичката вместо плочка също се използва пластмаса. Люкът ще тежи по-малко, но закладните елементи са необходими във всеки случай, иначе металната конструкция не може да се закрепи.

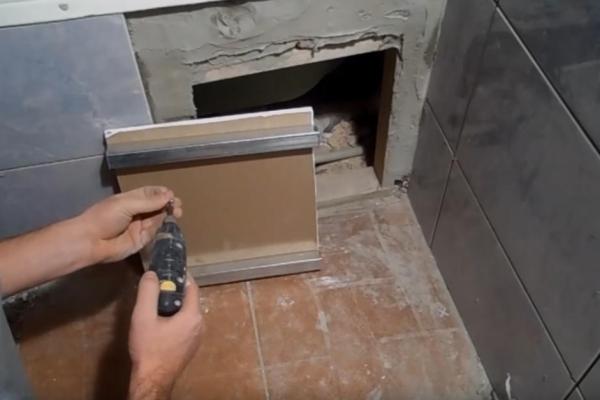

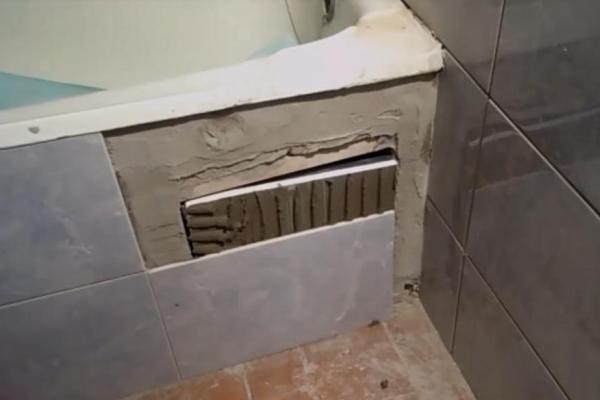

Съвети за изработване на люк под вана

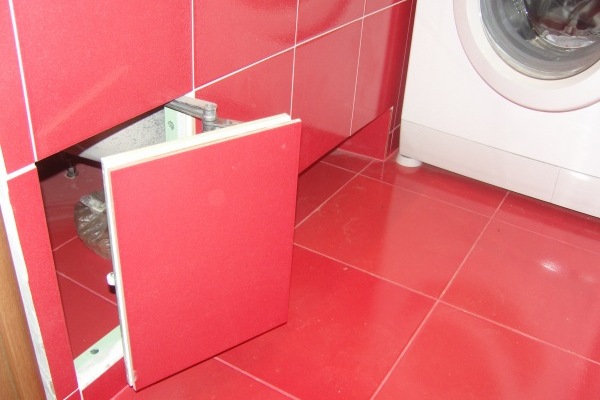

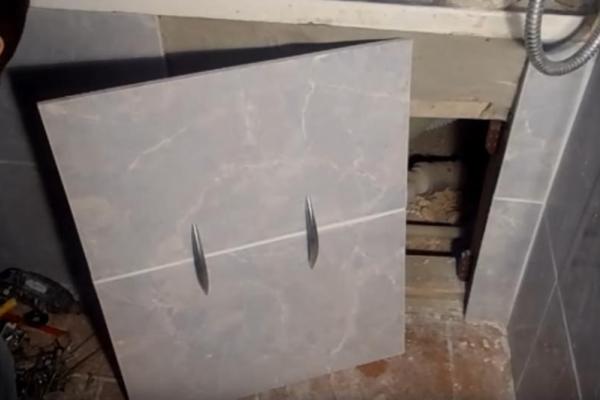

Малък люк под ваната, на мястото на монтажа на обварката, ще бъде полезен, когато се наложи смяна на пластмасов сифон или отстраняване на теч поради разхерметизиране на съединенията. Същият люк може да се монтира от другата страна, но вече за създаване на ниша за дезинфекционни и почистващи препарати.

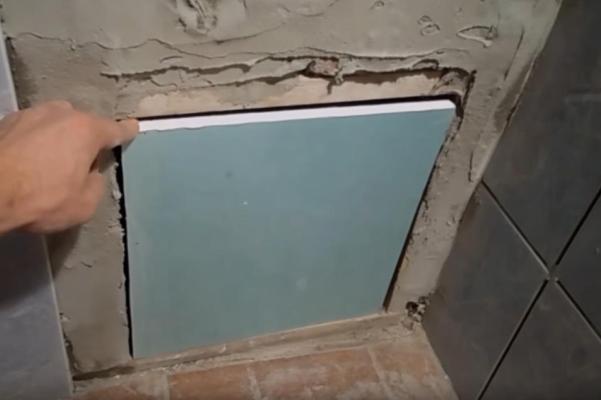

За работата ще е необходим метален профил, парче гипсокартон и плочката, с която е извършена облицовката на банята и екрана под ваната.

Ако ще използвате люка рядко, шевовете между него и екрана могат да се запълнят с силиконов уплътнител. Той ще запълни процепа и вратичката ще изглежда по-естествено и по-малко забележимо. При необходимост втвърденият уплътнител може да се среже със строителен или канцеларски нож.

Правила за избор на размери

Най-трудно се поправят грешките, свързани с неправилния избор на размери на санитарния люк. При монтаж на конструкции, обслужващи няколко уреда, трябва да се помни, че освен ежемесечното отчитане на водомерите, понякога ще се налага подмяна или ремонт „на място“, за което малък отвор няма да е достатъчен.

Колкото по-голям е ревизионният люк, толкова по-широка е зоната на обхват и възможността за ремонтни работи. Добре е, ако в отворената техническа зона попаднат всички значими връзки на тръбите, спирателните кранове и уредите, които изискват редовна поддръжка.

Ако в скрита ниша или зад фалшива стена е монтиран газов нагревател, то достъпът до регулиращите части на агрегата и обвързването трябва да бъде направен максимално голям.

Фабричните модели имат типични размери, например 55x45 см или 70x50 см. При производството на люкове „под плочки“ производителите се ориентират по популярните стандарти за облицовъчни елементи.

За самостоятелно изработени конструкции няма определени норми, трябва да се изхожда от размерите на техническия отвор и възможностите за създаване на функционален люк от налични материали.

Изводи и полезно видео по темата

Особеностите на монтажа на самоделни и фабрични модели са доста много. За да научите за някои от тях, предлагаме да гледате интересни видеоклипове.

Видео #1. Как да монтирате метален люк под плочки в ъглова вертикална кутия – препоръки на специалисти от компания «Практика»:

Видео #2. Монтаж на люк-«невидимка» от А до Я:

Видео #3. Необичайно решение за под ваната:

Монтажът на ревизионни люкове се извършва по време на ремонтни работи. Ако сте свикнали самостоятелно да извършвате облицовка на стени или под, да оборудвате технически шкаф с удобна вратичка няма да е трудно. Изборът на фабрични модели е доста голям, но при желание можете да изработите акуратен люк сами, използвайки гипсокартон, плочки или пластмасови панели.
