Твърда подводка за смесител: устройство, плюсове и минуси + особености на монтажа

Включването на водата в крана отдавна е станало обичайно удобство. Затова обикновеният човек не се замисля за сложната система от санитарни устройства. Интересуват го само качеството на работата ѝ и на водата. Но ще са необходими специални умения, за да се извършва монтаж, поддръжка и избор на множество компоненти.

Например, за да се проведе вода в кухнята, са необходими тръби за разпределение, гъвкава или твърда връзка за смесителя и самият комбиниран кран. Тези компоненти имат много разновидности и схеми на монтаж.

В този материал ще разкажем какво представлява твърдата връзка, в кои случаи се прилага и ще разкрием някои тънкости при нейния монтаж.

Какво представлява връзката и къде се прилага?

След разпределението на тръбите за водоснабдяване по обекта, е необходимо да се свържат към тях санитарните арматури. Към тях спадат кранове, прекъсващи подаването на вода към уреда при необходимост от подмяна/ремонт, и смесители, осигуряващи подаване на вода в душ кабини, бидета, писоари, бойлери, перални и съдомиялни машини и други устройства.

Тъй като обикновено те нямат възможност да се свързват директно към системата за централно водоснабдяване, за свързване се използва допълнителен елемент – връзка. Тя осигурява контакт на тръбите със смесителя и отговаря на същите изисквания за здравина.

С връзка се наричат свързващите метални тръби, ако е в твърдо изпълнение, или метални и гумени маркучи с оплетка, ако е в гъвкаво. В краищата на тези свързващи елементи има резба или шуцер с накидна гайка, с помощта на които се закрепват на крана и водорозетката.

При правилно подбрана комбинация от всички елементи на санитарните устройства, металното изпълнение изглежда по-естетично спрямо другите видове връзки

Тя се използва не само в битовата санитария, но и в промишлеността за свързване на хидравлика на сложно оборудване, в различна транспортна техника, за свързване на газопроводи помежду им и с апаратурата.

Общо устройство и принцип на работа

В зависимост от вида, водопроводната подводка може да се различава донякъде по устройство.

Към основните ѝ съставни части спадат:

• метална тръбичка или гумен маркуч с оплетка;
• накидна гайка с уплътнителен пръстен — използва се за затягане на съединенията;
• штуцер – метален тръбен накрайник, който свързва тръбичката и смесителя;
• нипел – закрепва се за тръбичката и има подвижно съединение с накидната гайка.

Штуцерите са разположени от двете страни на подводката и се закрепват към нея чрез метод на опресоване с помощта на обтискна гилза или заваряване. За съединението штуцерът има външна резба и гумена уплътнителна шайба.

За монтаж на фитинг с външна резба се използва накидна гайка, която, при затягане, осигурява херметично съединение с нипела в края на подводката. Между нипела и накидната гайка също се поставя уплътнителен пръстен.

Тъй като гайката се върти независимо от тръбичката, при затягане последната остава неподвижна. Поради това монтажът трябва да се извършва в правилната последователност.

Преди закупуване трябва точно да се подбере необходимият типоразмер на съединителните елементи, както и да се провери съответствието на всички характеристики в паспорта на изделието.

В зависимост от вида, подводката е способна да издържа налягане до 50 бара и температура до 150 °C, което е повече от достатъчно за системата за гореща вода. Всъщност, според ГОСТ, работното налягане в тръбите за водоснабдяване на апартаментите трябва да бъде 4 бара.

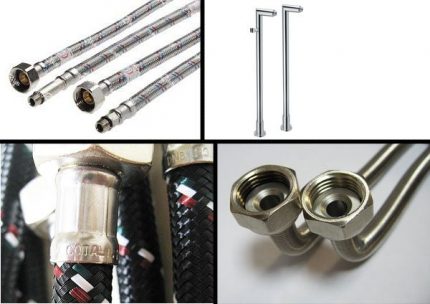

Основни видове връзки

За монтаж на смесител в кухня или баня технически всеки вид на това съединение е подходящ. Но всеки от тях има своите особености, които ще бъдат предимство в някои ситуации и недостатък в други.

Как да изберем вариант на свързване?

Основните критерии за оценка при избора са следните:

1. Надеждност и срок на експлоатация. Това са най-важните параметри, но понякога резултатът може да бъде повлиян от спешността на изпълнение и цената на компонентите, затова временно може да се ограничите с гъвкав гумен маркуч с оплетка вместо издръжливи метални тръби.
2. Удобство на монтажа. При самостоятелен монтаж и липса на необходимите умения това може да бъде критично. Обстоятелството може да се утежни от труднодостъпното разположение на комуникациите.
3. Вид на конструкцията. В някои случаи особеностите на разположението на водопроводната инсталация позволяват да се монтира само гъвкава подводка.
4. Качество и свойства на възлите на съединението. Те трябва да съответстват на крепежните елементи на вече инсталирания водопровод, за да не се използват допълнителни преходници.

Предварително трябва да се определите с положението на смесителя и удобството на достъпа до водопроводната система под него за последващо обслужване.

Когато избирате толкова отговорен възел от водопроводната система, икономията може да доведе до сериозни последствия. По-добре е да дадете предпочитание на утвърдени фирми производители.

Препоръчително е да вземете предвид възможността за замяна на един вид подводка с друг при монтажа на смесителя и водорозетката. За целта тя трябва да се подведе на разстояние, по-малко от 50 см.

Гъвкаво изпълнение на връзката

Най-евтиният вариант от този вид санитарни изделия е гъвкавият. Той е широко разпространен и се продава във всеки магазин.

Ниската цена се дължи на сравнително простата конструкция и материалите. Конструктивно той представлява гумен маркуч с нишкова оплетка и съединителни елементи в краищата.

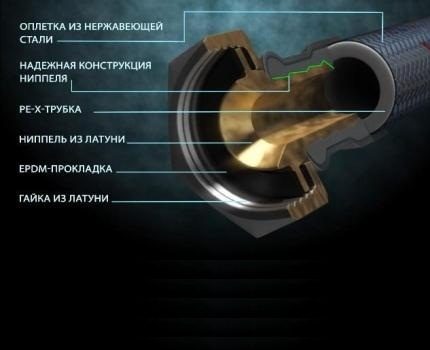

Основни съставни части на гъвкавата подводка:

• маркуч;
• оплетка;
• обжимна пресована метална гилза;
• гумени уплътнения за херметичност на съединението;
• нипел и гайка, с които се осъществява свързването с елементите на водопроводната система;
• штуцер.

Нипелът е надеждно закрепен в тръбата и е подвижно свързан с накидната гайка, която се върти независимо от него. Между тях е поставен уплътнителен пръстен.

От другата страна на тръбата обикновено се намира штуцер, който също има уплътнителни пръстени. Но резбата в него е отвън. Съществуват штуцери без резба, те се свързват с помощта на притискателна пластина на корпуса – листче.

Обикновено майсторите сменят този продукт след 3-5 години употреба. Но ако изберете подводка от доказани производители и съобразно всички характеристики на санитарното оборудване, експлоатационният срок значително се увеличава.

Основните предимства на такава подводка са ниската цена и подвижността. С тях можете да свържете смесителя с водопровода при всяко тяхно взаимно разположение. Самият монтаж при това е доста удобен, тъй като можете да променяте положението на маркуча в по-удобно.

Изработват го от нетоксичен каучук или качествена гума. Оплетката се изработва от нишки от стомана, поцинковано желязо или алуминий. Най-надеждният и издръжлив е първият материал, който при качествена оплетка може да издържи налягане до 10 атмосфери.

Към недостатъците може да се отнесе податливостта на хидравлични удари и нискокачествената гума на маркучите в бюджетните продукти.

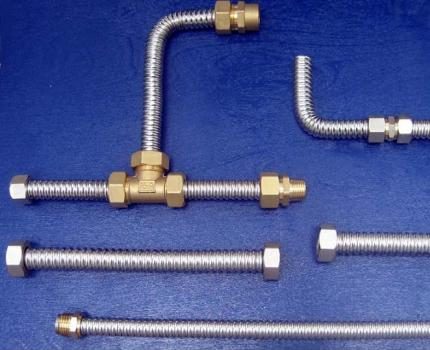

Силфонов маркуч за кран

Такъв водопровод се изработва от неръждаема стомана и има гофрирана повърхност, която се създава чрез метод на навиване на метална лента, чиито шевове се заваряват с аргонова заварка. Съединителни елементи са накидните гайки от месинг.

Ключови предимства на силфонната подводка:

1. Издържа дълго време и без вреда температура до 250 °C и нейните колебания.
2. Износоустойчив.
3. Устойчив на корозия.

Освен всичко това, позволява осъществяването на доста прост и удобен монтаж. Значително по-надежден и по-издръжлив от гъвкавите маркучи с оплетка, въпреки че и той има свойството да се огъва и да запазва формата си.

Повече подробности за сифонната връзка за смесителя и тънкостите на нейния монтаж можете да прочетете в този материал.

Сифонните връзки могат да се изработват с възможност да се разтягат и сгъват в определени граници или да имат определена дължина. Те трябва да се дърпат внимателно – от това зависи срокът на експлоатация.

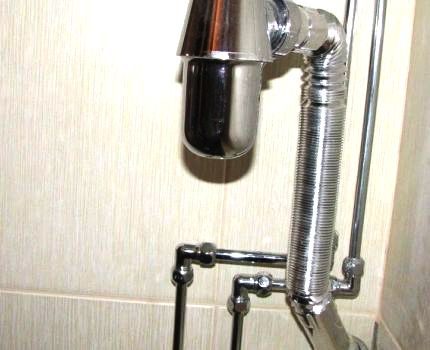

Твърда конструкция на връзката

Названието характеризира тази връзка. Основното ѝ качество е твърдостта. При такава конструкция смесителят се оказва неподвижно закрепен на тръбите.

При всеки негов ремонт ще се наложи да се отсъединява връзката. Това е доста неудобно, тъй като при гъвкавото ѝ изпълнение с крана могат да се извършват някои подвижни манипулации.

Външно хромираните или медните тръби могат да изглеждат по-естетично от висящите гъвкави маркучи, но в повечето случаи тази част се скрива от очите вътре в декоративни панели или в корпуса на санитарната техника.

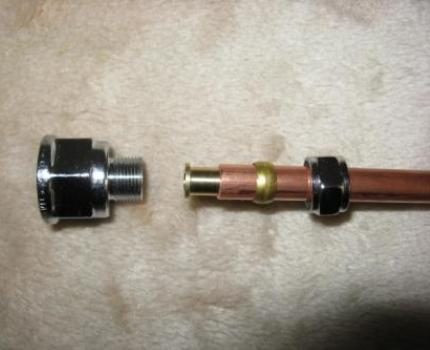

Закрепването към водоснабдителната система и към крана се извършва по начин, сходен с всички останали видове връзки.

От страната на смесителя се намира штуцер с външна резба с едно или няколко уплътнителни пръстена, а от другата страна – патрубок с гайка.

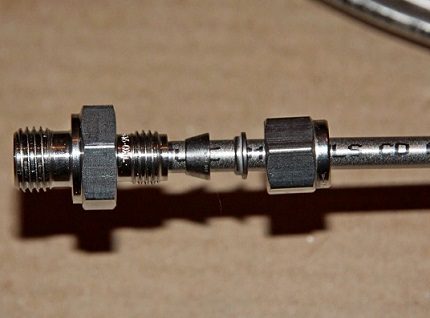

Разновидностите на закрепванията могат да бъдат няколко:

1. Ламел-ключалка и штуцер. За да се осигури херметично съединение, е достатъчно да се вкара тръбата в отвора на смесителя до щракване.
2. Резбово съединение. Тръбата просто се завива в крана.
3. Цангов съединител. Той представлява пружинираща цилиндрична втулка, разрязана от едната страна надлъжно така, че образува 4 ламела. Специална гайка при въртене огъва ламелите към центъра. По този начин те здраво затягат вътре в себе си цилиндричната част.

За компактно маркиране производителят посочва тип на крайното съединение, като г/г, г/ш или ш/ш. Това означава, че в изделието от двете страни се използва закрепване с навита гайка, във втория случай – с гайка и штуцер, а в третия – с штуцер.

Посочените захващания са с няколко диаметъра на навитата гайка:

• 1 дюйм;
• ½ дюйма;
• ¾ дюйма;
• 3/8 дюйма.

Штуцерът има стандартно закрепване с типоразмер M10, което означава диаметър в мм. На дължина той може да бъде стандартен и удължен.

Понякога може да се срещне нестандартен размер M8. Дължината на тръбата е в границите от 20 до 50 см. Ето защо е толкова важно да не се отдалечават водорозетките от смесителя на повече от 50 см, за да не се удължава конструкцията.

Видове материал на изработка

Друга класификация е разделянето по използвания метал.

Тръбите могат да бъдат:

1. Стоманени. Много здрави поцинковани тръби предотвратяват корозията и имат ниско разширение от температура.
2. Медни. Не ръждясват, обеззаразяват водата, пластични са, издържат на температура до 250 °C.
3. Месингови. Притежават голяма топлопроводимост, могат да издържат налягане до 400 атмосфери, лесно понасят температура до 300 °C без вреда за спойката, не се разрушават от влиянието на хлора.

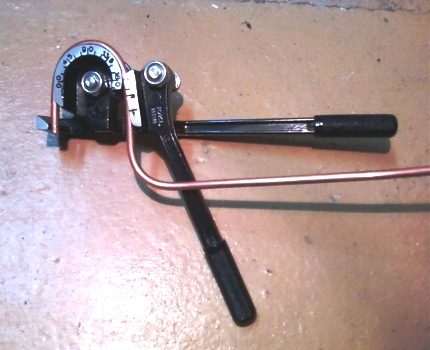

Ако възникне необходимост да се огъне тръбата, трябва да се използва специално устройство – огъвач за тръби. Ако не е под ръка, не си струва да се опитвате просто така, защото тръбата може да загуби своята устойчивост, променяйки цилиндричната си форма на мястото на завоя.

Може да се използва подходяща по диаметър пружина, която ще влезе вътре в тръбата. Спиралата трябва да бъде здрава и с чести навивки. След това, като загреете тръбата, трябва внимателно да я огънете и да извадите пружината.

На пазара са представени множество устройства за промяна на формата на тръбите. Техните конструкции могат да бъдат: арбалетни, механични, пружинни, лостови, ръчни и хидравлични

Още един вариант е уплътняване на тръбата с пясък. За целта, затваряйки едната страна с капак, трябва да се изсипе вътре. След нагряване може да се огъва, но абразивът трябва да се изсипе едва след охлаждане, след което е желателно да се промие конструкцията.

Плюсове и минуси на металното изпълнение

Въпреки че гъвкавата подводка се използва почти навсякъде поради своята простота, ниска цена и набор от отлични характеристики, използването на металния вариант има достатъчно търсене.

Този относително скъп вид водопроводни устройства напълно се оправдава с качеството си.

Към основните плюсове на метала могат да се отнесат:

• интересен класически външен вид;
• способност да издържа на високи температури, както и на техните колебания;
• устойчивост на вредно химическо влияние;
• висока якост;
• неподатливост на влияние на корозия;
• експлоатационен срок до 20 години.

Сред недостатъците са само високата цена и трудностите при инсталиране на този вид водопровод. Тъй като при монтажа свързваните елементи трябва да бъдат стационарни, сглобяването създава проблеми.

Необходимо е точно да се измери дължината на тръбите и да се промени посоката на водорозетките, ако тя не е във вертикално положение. За това ще са необходими специални огънати фитинги. Освен това впоследствие поради неподвижната конструкция се усложнява обслужването и ремонтът на крановете.

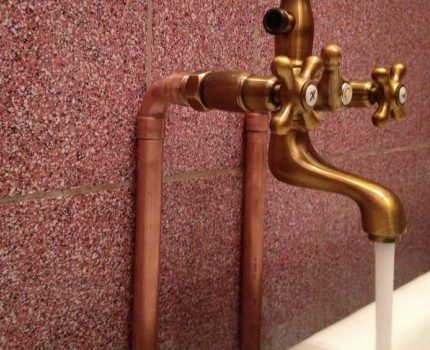

Най-често избират твърда подводка от мед, тъй като върху този материал не се развиват вредни бактерии и налепи, той е издръжлив и способен да се впише във всеки интериор

Особености при монтажа на метална връзка

Дълготрайната употреба на санитарните изделия зависи не само от правилно избраните компоненти, но и от коректния монтаж и спазването на всички тънкости при инсталирането:

1. В началото на водопроводната система трябва да се постави мрежест филтър, за да се избегне запушване на сложното оборудване.
2. След работите по огъване на металната подводка е необходимо да се почисти вътрешността ѝ от евентуални отчупени частици.
3. Затягането на съединителните елементи трябва да се извършва внимателно, за да не се притиснат прекалено уплътнителните пръстени, нарушавайки херметичността.
4. След затягането трябва да се пусне водата и след 15-20 минути да се провери за наличие на течове.

Има още няколко полезни съвета, които ще ви бъдат от полза при самостоятелно извършване на монтажни работи. Например, ако се налага да отрежете тръба, това се прави с ножовка. А тръборезът е по-добре да не се използва за тази цел — той оставя вдлъбнатини.

Що се отнася до подводката с типоразмер 10, тя може да се огъва без използване на тръбоогъвач и запълване с пясък.

Изводи и полезно видео по темата

Във видеото се извършва замяна на гъвкавите маркучи на смесителя с метални:

Въпреки че поради евтинията, практичността и удобството на монтажа, в повечето случаи се избират гъвкавите варианти на подводки, твърдата винаги ще бъде търсена. Това се дължи на нейните показатели за надеждност и дълготрайност.

На обекти с повишена отговорност, на места с големи и резки промени в налягането, например в мазета и на първите етажи на сгради, за безаварийна работа се дава предпочитание на металната твърда подводка. Такива изделия са по-скъпи от гъвкавите, но дори най-евтините им варианти печелят в съотношението цена-качество.
