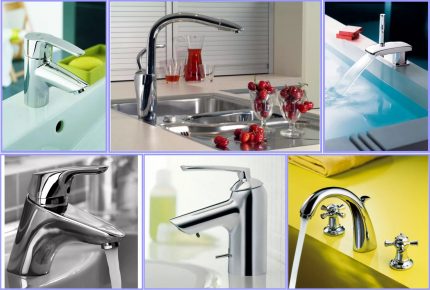

Устройство на кухненски смесител: от какво се състоят и как работят типичните смесители

Смесител в кухнята – активно експлоатиран уред. Той задържа водата в затворено състояние, в отворено – смесва студената струя с горещата, задава налягане. Тези фактори заедно с неправилното боравене допринасят за бързо износване. Затова при избора трябва да се вземе предвид не само външният вид, но и надеждността на изделието, съгласете се.

За да придобиете надеждно работещо изделие, трябва да знаете устройството на кухненски смесител. Освен това тези сведения ще помогнат да се разбере колко сложен или прост ще бъде ремонтът. Ще може ли собственикът самостоятелно да се справи с неизправностите или ще се наложи повикване на водопроводчик?

Всичко за конструктивните особености на кухненските смесители ще научите от предложената от нас статия. Ние подробно описахме разновидностите, представени на потребителя от пазара. За нагледно възприемане на информацията приложихме схеми, подборки от снимки и видео-инструкции за ремонт.

Деление по материали за изработка

Названието «смесител» директно посочва основната функция на това санитарно оборудване – смесване на вода. Уредът се свързва към тръбите за студено и горещо водоснабдяване, а неговата задача е да подава вода в нужната пропорция.

Регулировката се осъществява от потребителя ръчно. Освен корекция на температурата, смесителят настройва и налягането на водната струя.

Смесител – устройство, което съчетава в един корпус два крана, свързвани с отделни тръбопроводи към водопроводите за студена и гореща вода

Използвани в производството материали

Съвременният смесител за кухня може да бъде изработен от следните материали:

• метални сплави (бронза, месинг, силумин);
• полимери;
• керамика.

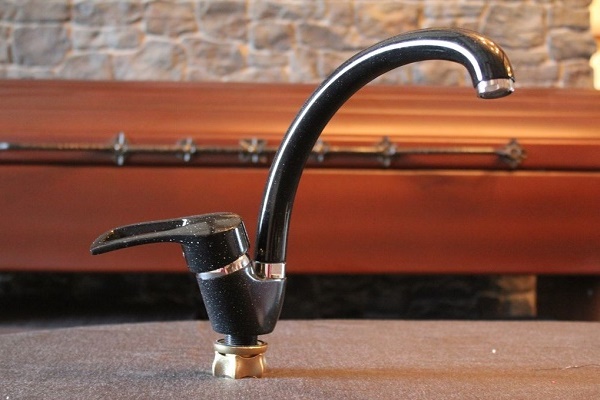

Металният смесител – най-популярният вариант за използване в кухнята. Месингът и бронзата не се окисляват и не корозират от редовен контакт с вода. Освен това тези материали са химически неутрални, а следователно, отлагания на минерални соли по повърхността им не възникват.

Широко разпространение санитарните устройства от метал получиха благодарение на добрите експлоатационни характеристики и своята издръжливост.

Смесителите от силумин – сплав от алуминий и силиций – се считат за по-малко надеждни. По правило, от този материал се произвеждат евтини модели от китайско или турско производство. Поради ниската себестойност, тази сплав стана много популярна на пазара на санитарни изделия.

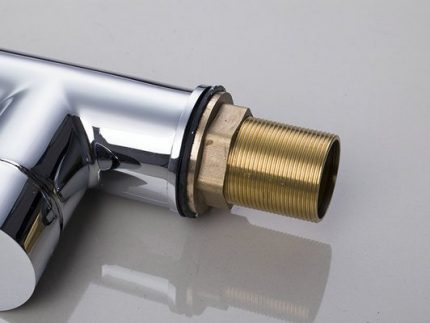

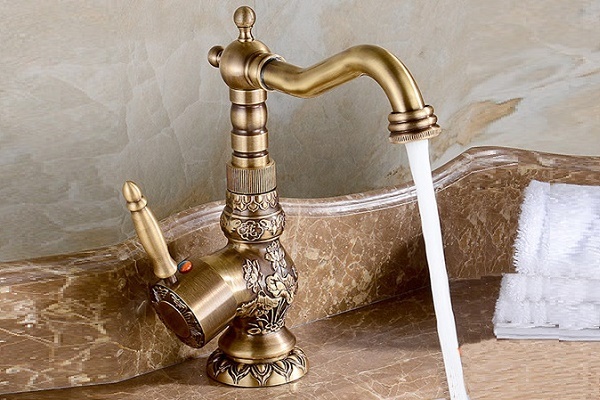

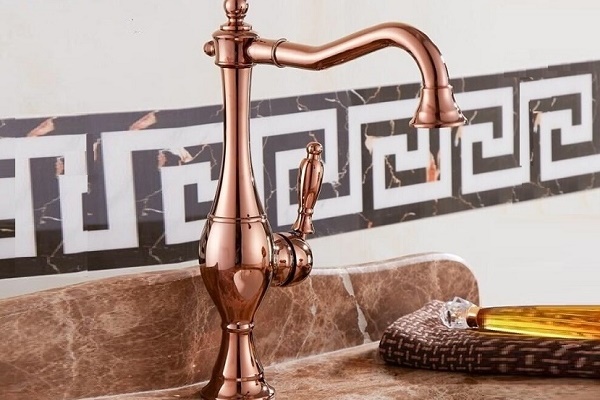

Гланцовото покритие скрива жълтия метал – това е именно месинг, сплав от цинк и мед с високи характеристики на устойчивост на корозия.

Крановете от полимери са по-евтини и по-прости в изработката, отколкото металните модели. Те също не реагират с водата и не страдат от нейния минерален състав. Освен това, ниската топлопроводност на пластмасата дава възможност да се използва при относително високи температури на водата.

Основният недостатък на този материал е недълготрайността, затова полимерите по-рядко се използват за изработка на отговорни детайли на смесителя, като се прилагат основно за производство на маховици и регулиращ лост.

Керамиката – изпитан от времето материал, който сега успешно се прилага за изработка на смесители. В съвременните кранове се използват метални сплави, например, металокерамика.

Що се отнася до химичните им свойства, няма да видите никакви прояви на корозия или солеви отлагания, но по физически критерии уредите имат редица недостатъци.

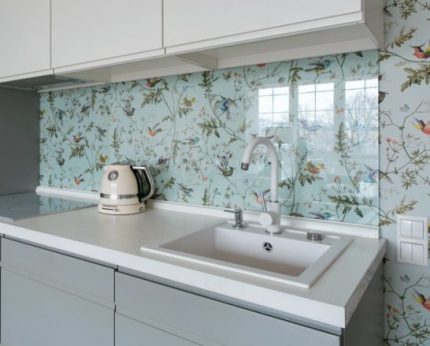

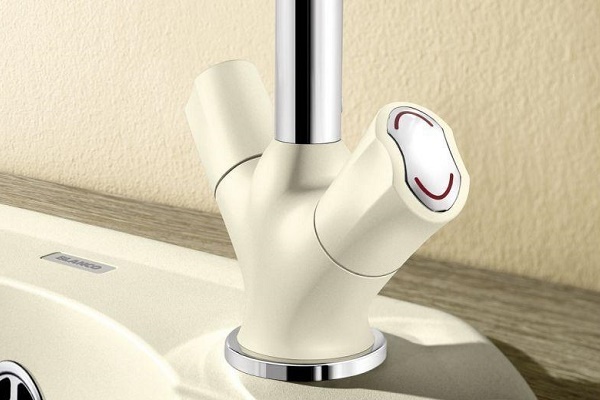

Белият керамичен смесител в кухнята се вписва добре в студения скандинавски интериор, съчетава се с облицовката на фасадата на кухнята и стъклената «престилка»

Да се направи смесител изцяло от керамика е много трудно, затова тя се използва в комбинация с други материали, по-специално с месинг. Керамиката е крехка и металокерамичният елемент може да се спука не само от механично въздействие, но и от елементарна резка промяна на температурите.

Видове покритие – защита и естетическа страна

Материалите, от които се изработват основните конструктивни елементи на смесителя, влияят на работата му, а привлекателният външен вид и защитата на корпуса са осигурени от покритието.

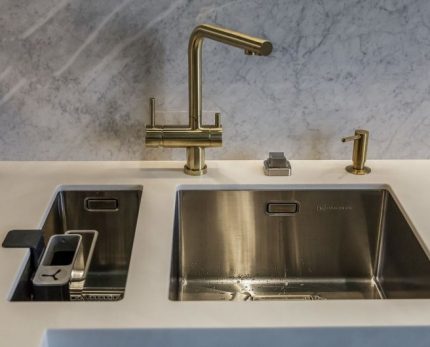

Съвременните производители покриват кухненското санитарно оборудване по следните начини:

• PVD;
• хром;

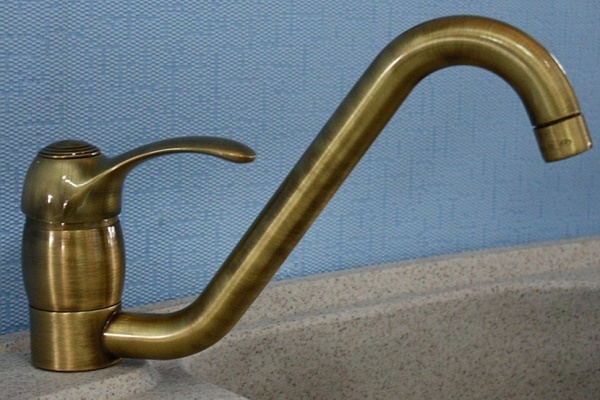

• бронз;
• никел;
• емайл;
• прахово боядисване.

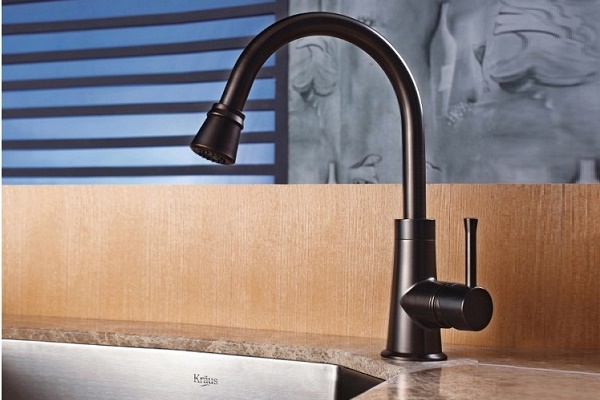

Най-престижният и скъп вариант – PVD – вакуумно нанасяне. Този тип покритие гарантира дълъг срок на експлоатация дори при най-екстремните условия на работа. Здравината на PVD е сравнима със здравината на сапфира, поради което в битови условия никакви драскотини или изтривания не са страшни за смесителя.

Ако производителят нарича покритието на санитарното оборудване матово или го обозначава като «неръждаема стомана», най-вероятно е използвано никелиране, а на снимката – позлатяване.

Покритието с прахово боядисване – също дълготраен, естетичен и скъпоструващ вариант. Използва се при довършването на смесители от премиум клас. Благодарение на обработка с висока температура (около 180 градуса), боята се закрепва много здраво върху изделието.

Най-разпространеният вид покритие на кухненски смесители – хромиране. Хромът – евтин и много ефективен метал за защита на корпуса на крана, който изглежда доста привлекателно.

Хромираните изделия могат да бъдат гланцови или матови. Единственото условие – достатъчна дебелина на покритието. Слой хром под 6 микрона много бързо се изтрива и изглежда неестетично.

Класификация на смесителите по тип конструкция

Различават се два основни вида кухненски смесители:

• двувентилни;
• едноръчкови.

Те коренно се различават по строеж и принцип на действие. Разликата може да се разбере, като се прочете името. Двувентилният кран има два маховика (вентила) за регулиране на налягането и пропорциите на водата, а в едноръчковото устройство и двете функции изпълнява един превключвател – лост.

Освен гореизброените традиционни варианти на кухненски смесители, набират популярност сензорните кранове, които подават вода автоматично, ако доближите дланите си до тях. При избора между тези варианти, трябва отначало да знаете как са устроени.

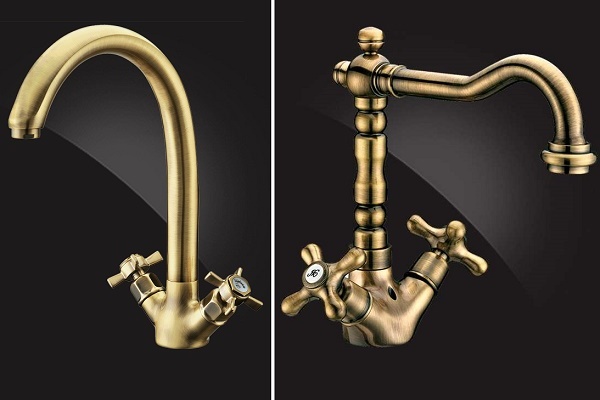

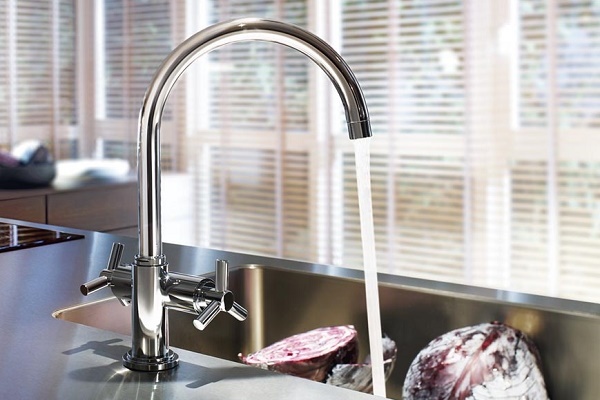

Устройство на двувентилен модел

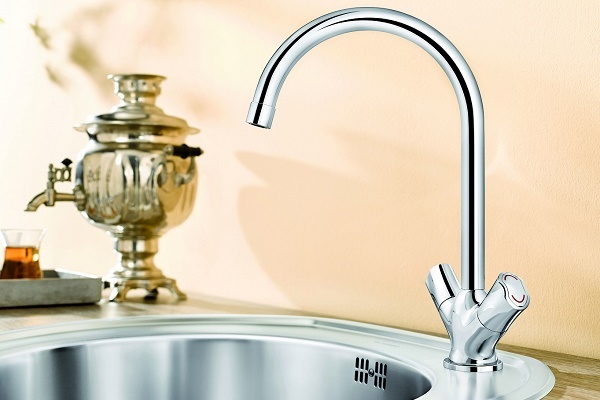

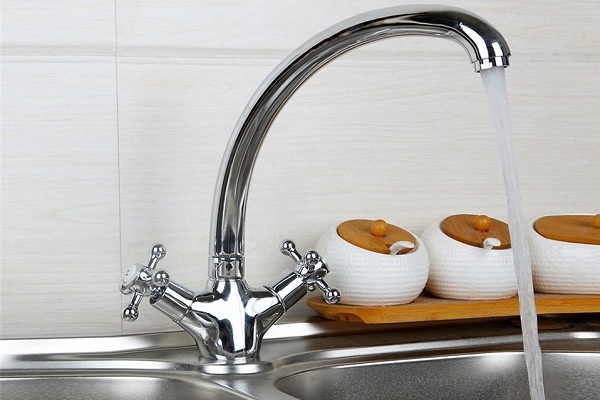

Двувентилният смесител, по същество, представлява два отделни крана, обединени в един корпус и снабдени с един излив. Горещата и студената вода се регулират независимо една от друга.

Основният недостатък на такава конструкция е, че всеки път трябва отново да се настройва положението на маховиците, за да се получи вода с желаната температура.

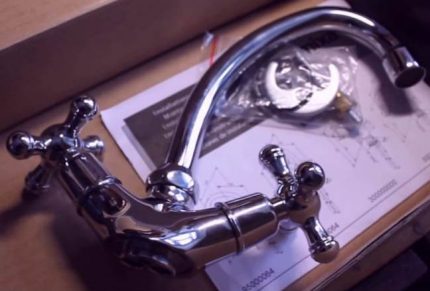

Един от най-разпространените модели на двувентилни кранове е смесител-елочка за кухня с висок излив (за баня е предпочитан нисък излив).

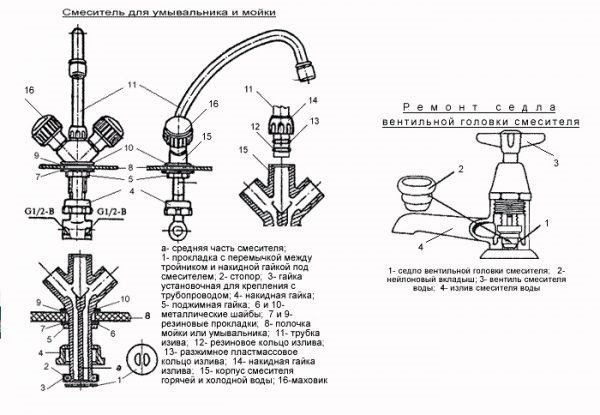

Конструкцията на двувентилния смесител изглежда по следния начин:

• вентилни глави (кран-букси);
• вентили;
• корпус;
• излив;
• аератор.

Корпусът се монтира в отвора, пробит в кухненската мивка, а в мястото на съединението се поставя гумена или пластмасова уплътнителна подложка за херметизация. Устройството на кухненския двувентилен смесител зависи от това, какъв вид спирателни елементи (кран-букси) се използват.

Ако механизмът на вентилната глава, който запира и регулира водния поток, включва керамични дискове, то не бива да се инсталира във водопроводи без мрежести филтри. При попадане на песъчинки в процепа между дисковете, устройството ще заклини, ще се налага често да се разглобява и почиства.

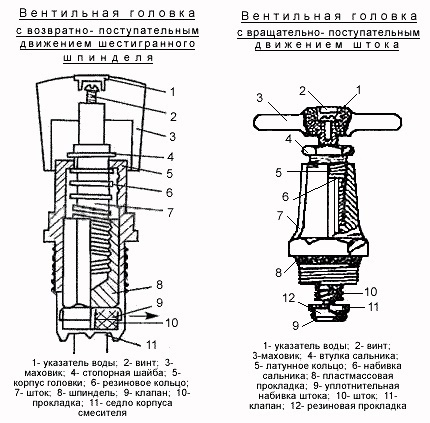

Към момента в бита се прилагат два варианта на устройството на “органи за управление” на такъв смесител:

• с притрити керамични дискове, които се завъртат един спрямо друг в рамките на ограничен сегмент;

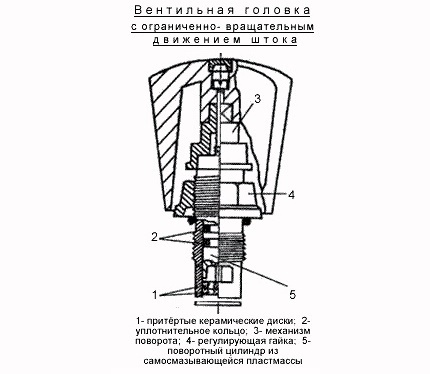

• с вентилни глави, които извършват въртеливо-постъпателни или възвратно-постъпателни движения.

От типа и конструкцията на кран-буксата зависи лекотата и удобството на използване на крана, както и неговият експлоатационен живот.

Течове на вода през вентилната глава на първия вариант възникват поради износено уплътнително пръстенче (6), а във втория вариант най-често се износва уплътнението на клапана (12)

Отстраняването на течовете при вентилните варианти може да се извърши без особени затруднения от вас самите. Преобладаващият брой подобни повреди се дължат на износени гумени уплътнения, които просто трябва да се сменят.

Конструкцията на вентилния настолен смесител може условно да се раздели на две части: първата се намира над мивката, а втората – под нея. Повечето повреди на горната част се дължат на нарушаване или неправилно поставяне на уплътненията.

В долната част на вентилното смесително устройство най-често изпада щифт от щока, поради което се получава преминаване на вода от горещия към студения тръбопровод и обратно.

Строеж на кран-букса от металокерамика

Вентилната глава с керамични дискове като запорен механизъм подава/блокира потока на водата в зависимост от положението на отворите в тези пластини. Когато те се съвместят – водата постъпва. Колкото по-голяма е площта на допир, толкова по-голям е водният поток. За да се изключи водата, вентилът трябва да се завърти така, че отворите да не съвпадат помежду си.

За да си представите как работи кран-букса от металокерамичен тип, погледнете нейната конструкция.

Строежът на кран-буксата изглежда по следния начин:

• корпус;
• прът;
• фиксатор на щока;
• повратник;
• горна пластина;
• долна пластина;
• еластично уплътнение.

В месинговия корпус е вкаран щок посредством фиксатора. Ако всичко е направено правилно, в момента на фиксация ще чуете характерно щракване. На щока се поставя вентил. За предаването на въртящия момент от вентила към пластините отговаря повратникът.

Повратникът също може да бъде метален, но често на тази част производителят спестява и тя се изработва от пластмаса. От само себе си се разбира, че металните модели са по-надеждни и по-здрави.

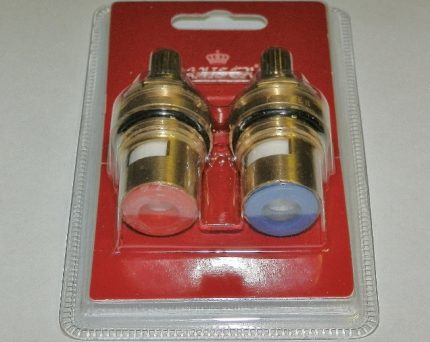

Външно кран-буксите от този тип се различават по цвят. Синьо пръстенче се поставя на вентила за студена вода, а червено – за гореща.

Гумено или пластмасово уплътнение се намира на мястото на свързване на кран-буксата и корпуса на смесителя. Ако то се повреди или прилепва лошо, изпод вентила започва да тече вода. Функцията на уплътнението е надеждно прилягане на корпуса на кран-буксата и корпуса на смесителя.

Конструкция на резбова кран-букса

Резбовата кран-букса работи по различен принцип. Конструкцията ѝ е следната:

• прът;
• штуцер;
• вентил;
• резиново уплътнение;
• корпус.

Принципът на действие на такъв модел вентилна глава се състои в това, че по време на въртене на вентила уплътнението се притиска или отпуска, съответно затваряйки или отваряйки клапана. За постъпателното движение на щока, на който се намира уплътнението, отговаря шуцер с резба на края.

Това е най-простата за разбиране конструкция, благодарение на което ремонтът ѝ може да се извърши в повечето случаи самостоятелно.

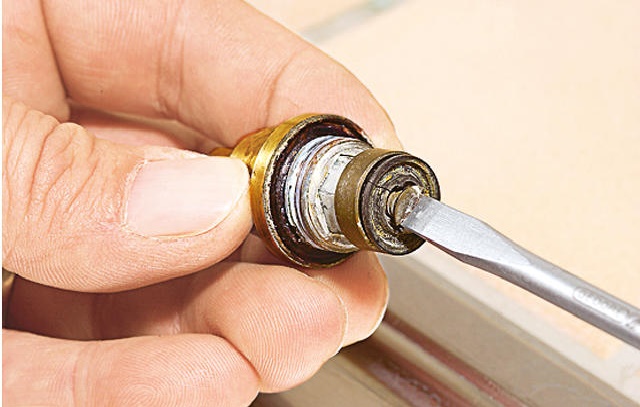

Основното предимство на такъв модел е простата подмяна на резиновото уплътнение в случай на износването му. Но и основният недостатък – необходимостта да се извършва тази операция много по-често, отколкото бихме искали. Освен това, за използване на смесител с такива кран-букси, ще се наложи да завъртите вентила няколко оборота, което усложнява процеса на регулиране на температурата на водата.

Поради спецификата на експлоатация на вентилните смесители, най-податливият на износване елемент на системата е уплътнението, което осигурява плътност на прилегането на заключващото потока приспособление към водопроводния канал.

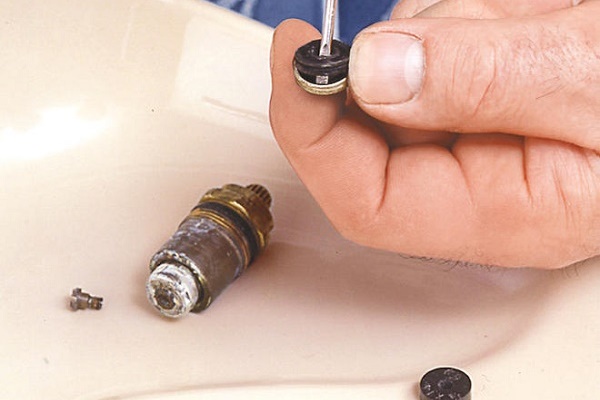

Да разгледаме стандартния вариант за подмяна на уплътнението на кран-буксата:

Преглед на най-добрите варианти на кухненски смесители и класация на представените на пазара продукти ще намерите в друга популярна статия на нашия сайт.

Устройство на едноръкохватен смесител

Едноръкохватният смесител е по-модерен и практичен вариант за кухнята.

Основните предимства на такъв модел:

• простота на експлоатация – може да се настройва с една ръка;
• скорост на регулиране на температурата и налягането – съществено се отразява на показанията на водомерите;

Смесителят «запомня» положението на дръжката за комфортна температура.

За да разберем принципа на действие на смесител с една дръжка, трябва да се запознаем с устройството му.

Елементи на смесител с един лост

Устройство на смесител с един лост за кухня:

• корпус;
• лост-превключвател;
• излив;
• картридж;
• аератор.

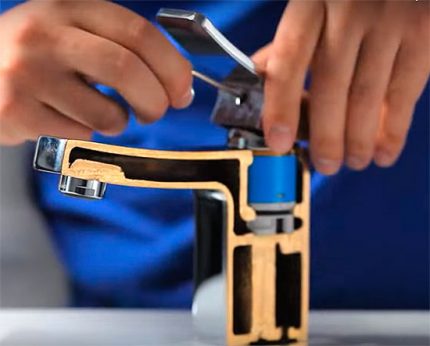

Стандартните смесители от този тип смесват водата чрез завъртане на ръчката-превключвател в хоризонтална равнина, а напорът на водата – чрез движение във вертикална равнина. Аераторът осигурява равномерно подаване на вода на изхода, благодарение на смесването на водната струя с въздух.

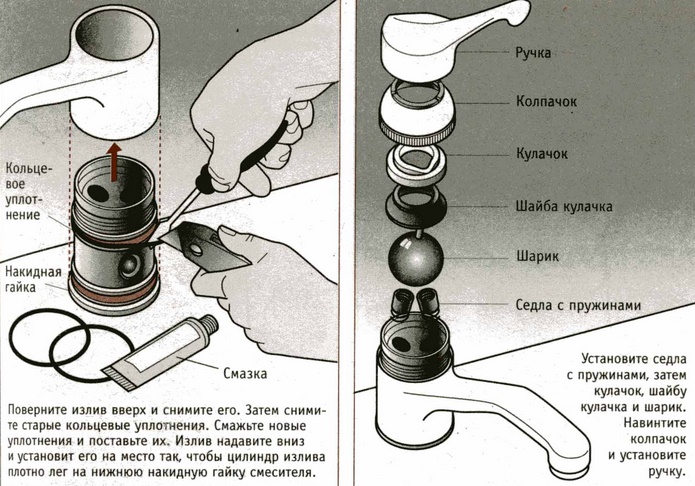

Схема на кран в разглобен вид, на която могат да се видят всички най-малки детайли, включително сферата, уплътненията и пружините.

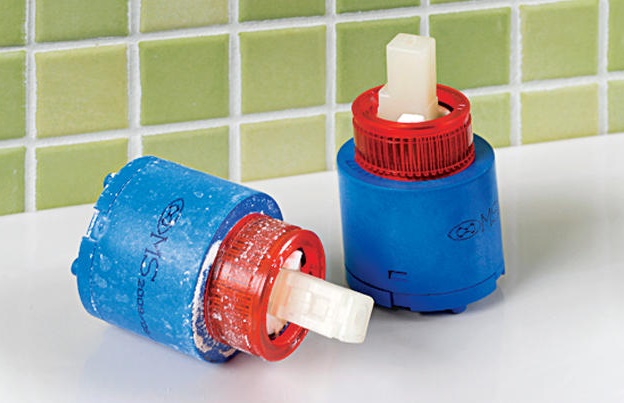

Основният функционален елемент е патронникът, който е аналог на кран-букса. В пластмасовия корпус се помества заключващ механизъм от сферичен или дисков тип.

Конструкция на сферичен заключващ елемент

В основата на патронника от сферичен тип стои метална куха сфера с три отвора. Два от тях служат за входа на вода (студена и гореща), а третият – за изхода на вода с желаната температура. Сферата се свързва директно с ръчката и променя положението си заедно с нея.

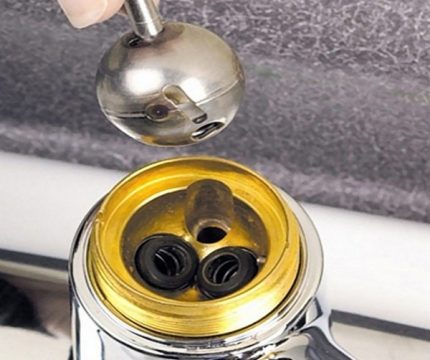

Ето как изглежда главният действащ елемент – гладка сфера от неръждаема стомана със специални отвори за вода и елементи за закрепване.

При завъртане отворите на сферата могат да съвпаднат в по-голяма или по-малка степен с отворите на патронника. По този начин се регулират както напорът, така и температурата на водата в кухнята. Смесителите от този тип днес се срещат по-рядко. Това се дължи на сложността на производство на такива модели, тяхната висока цена и честото излизане от строя.

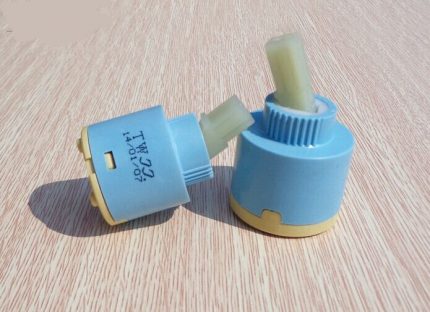

Принцип на действие на дисков патронник

Принципът на дисков керамичен патронник за лостов смесител е същият като при керамичната кран-букса в двувентилен вариант. Основата са две керамични плочи, едната от които е подвижна и се завърта с промяна на положението на лоста.

Патронникът с керамични дискове изглежда като единна система, всички негови вътрешни елементи са скрити под пластмасов корпус с цилиндрична форма.

Ако отворите на горния и долния диск съвпадат, водата постъпва в излива, ако не – се спира.

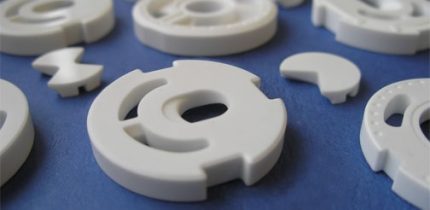

Основата на касетата са бели керамични дискове, отличаващи се с идеално шлифована повърхност за осигуряване на максимална степен на прилягане.

Такива касети с приложение на металокерамика се използват в едноръчковите смесители в кухните най-често.

Независимо от конструктивните особености и начините на подаване на вода инсталирането на кухненски смесители, свързването към водопроводните клонове се извършва по аналогичен начин.

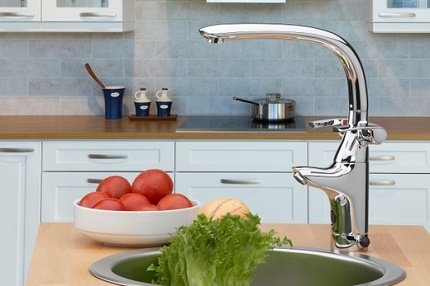

Автоматичен смесител – безконтактно използване

Ако в основата на работата на едноръчковия или двувентилния смесител стои чиста механика, то автоматичният кран работи благодарение на електрониката.

Устройството му е много по-сложно:

• корпус;
• датчик;
• термостат;
• мембрана върху пружина;
• соленоид с фиксатор;
• екранираща бобина;
• сърцевина върху пружина;
• материал-уплътнител.

Соленоидът представлява бобина на индуктивност. Мембраната, която прегражда потока вода, е разположена в края на сърцевината.

Когато датчикът се задейства, към соленоида постъпва напрежение, бобината повдига сърцевината, тя се впримчва в кухината на соленоида, повдигайки по този начин мембраната и отваряйки път на водата. При спиране на захранването става обратното: сърцевината се спуска и мембраната се връща в изходно положение.

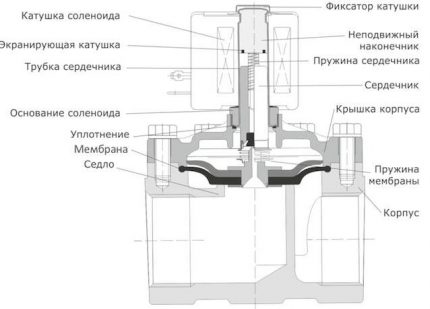

На схемата може лесно да се разгледа как се свързват помежду си основните компоненти: бобини, накрайник, сърцевина, соленоид, мембрана, корпус.

Автоматичният смесител изисква наличие на захранващ елемент. Може да се използва свързване към електрическата мрежа, преобразувайки тока чрез трансформатор, но това са излишни усложнения при инсталиране. По-често се прилагат батерии или акумулатори. Автоматиката в кухнята е добра идея.

По време на готвене често се налага да се изцапват ръцете, например при работа с тесто. Включването на водата без контакт с вентила ще помогне да се поддържа кухнята чиста.

Автоматичният кухненски смесител със сензорно управление не е оборудван с обичайните лостове и вентили. Изборът на натиск на струята и температурата се извършва с леко докосване до дясната/лявата страна на корпуса. Освен сензорните има модели с механичен миниатюрен регулатор.

Допълнителен функционал и особености

Освен конструктивните различия, смесителите за кухня могат да бъдат от съвсем различни модели.

Те трябва да притежават редица конструктивни особености, които правят този кран идеално подходящ точно за кухня, а именно:

• висок излив;

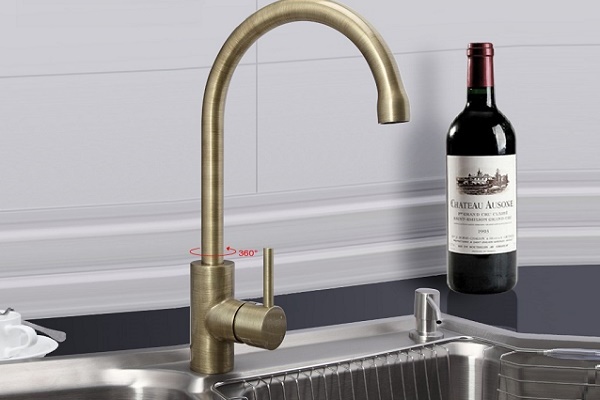

• възможност за завъртане;
• насочване на струята към центъра на мивката;
• изтеглящ се маркуч.

Високият излив ще бъде много удобен в кухнята, тъй като често се налага да се набере вода във висок съд, например кофа или кана. Друго условие – водата постъпва в центъра на мивката. Това е удобно за миене на съдове. Задачите в кухнята могат да бъдат най-различни, така че би било добре, ако изливът на смесителя може да се завърта.

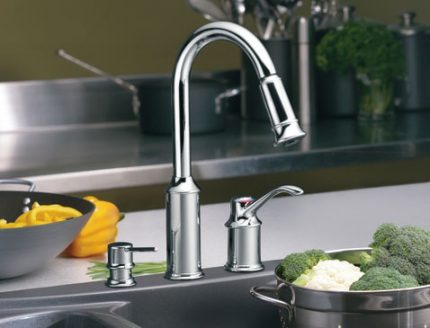

Добрият смесител може да бъде оборудван с дозатор за течен сапун или препарат за миене, аератор, гъвкав маркуч или друго устройство, разширяващо функционалността

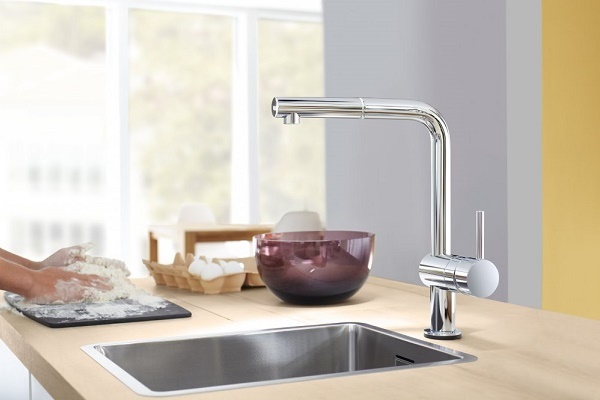

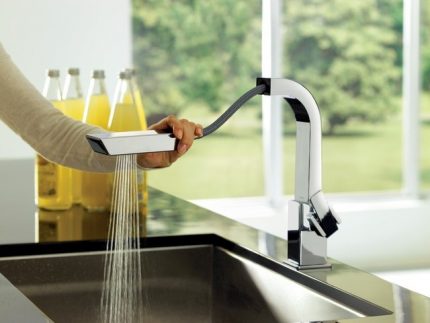

Наличието на изтеглящ се маркуч в конструкцията на смесителя за кухня ще направи крана по-практичен и мобилен. С такова нововъведение можете без проблем да напълните кофа с вода, която стои на пода, или да измиете едрогабаритни съдове от всички страни.

Без изтеглящ се излив не минава нито един професионален кухненски кран. На снимката – динамична лейка с разширена работна зона

Някои смесители са оборудвани с допълнителна функционалност, например възможност за превключване на права струя в капков режим или наличие на допълнителен изход за подаване на филтрирана вода.

Особености на ремонта на смесители в кухнята

Всъщност, вътрешното устройство на смесителя едва ли ще ви потрябва, докато кранът ви не се повреди. Тогава възниква спешна необходимост да го разглобите и да потърсите повредата.

А ако се подготвите предварително и проучите алгоритъма за разглобяване на смесителя още преди възникване на неизправност, можете да спестите време и нерви, като сте готови за непредвидени ситуации.

Разглобяване на едноръкохватен смесител

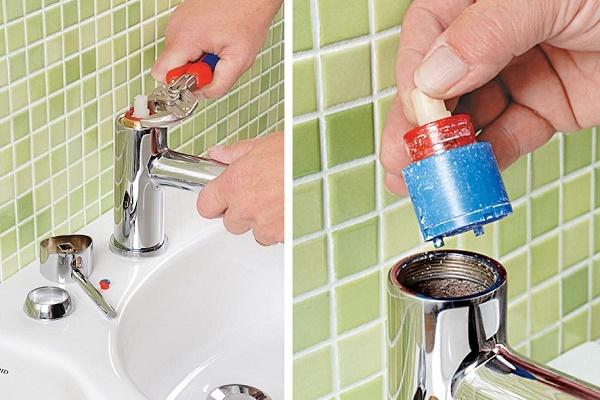

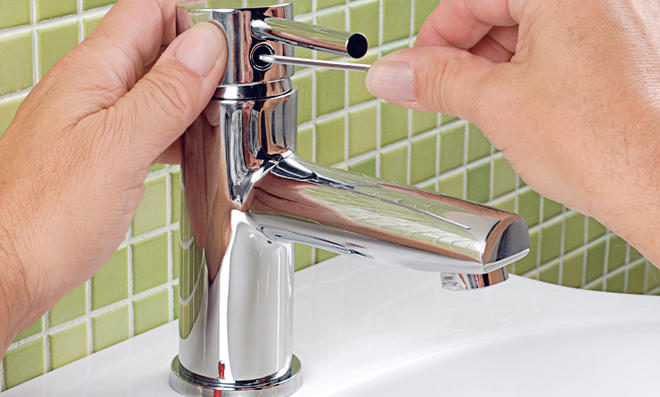

За да разглобите едноръкохватен смесител и да стигнете до неговото устройство, е необходимо да следвате тази проста инструкция. Първо се изключва водоснабдяването – спира се водата. За да се развие корпусът на смесителя, трябва да се извади декоративната заглушка (често има вид на кръгла вложка в червено-син цвят).

Декоративната пластмасова вложка скрива неестетичен винт. Някои части на смесителя специално се правят сваляеми, за да се осигури достъп до главните действащи части по време на ремонт

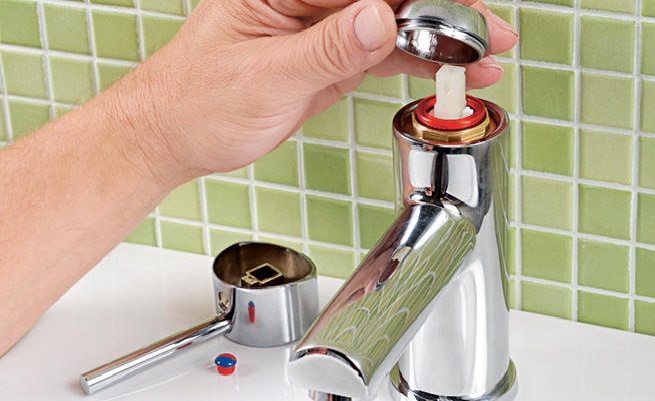

Зад заглушката ще видите винт, свързващ лоста и щока. Той трябва да се извие с помощта на отвертка. След това може да се свали ръчката-регулатор. Следващата стъпка е да се отвие спирателният пръстен. За това трябва да се използва разводен или газов ключ.

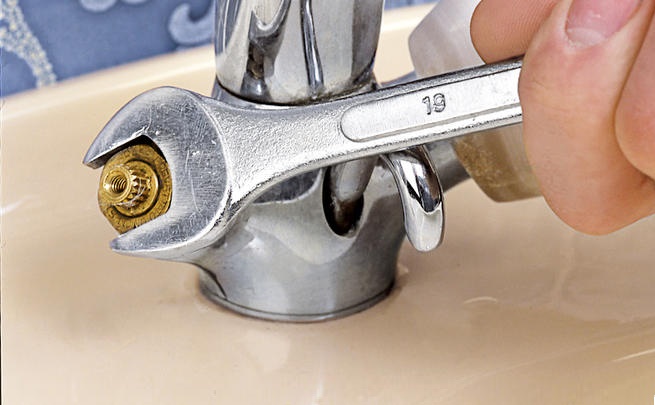

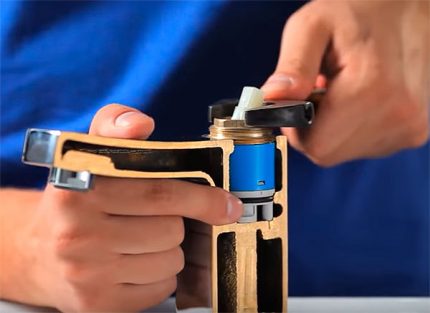

Ако гайката не се отвива, може внимателно да се почука по ключа с чук в посока на движение, това трябва да помогне

Сега имате достъп до патрона, можете да го извадите и при необходимост да го смените.

След извършване на диагностика, ремонт или подмяна, трябва да изпълните всички стъпки в обратен ред. В санитарната техника е важно да не затягате прекалено резбовите съединения, но те не бива и да са отпуснати.

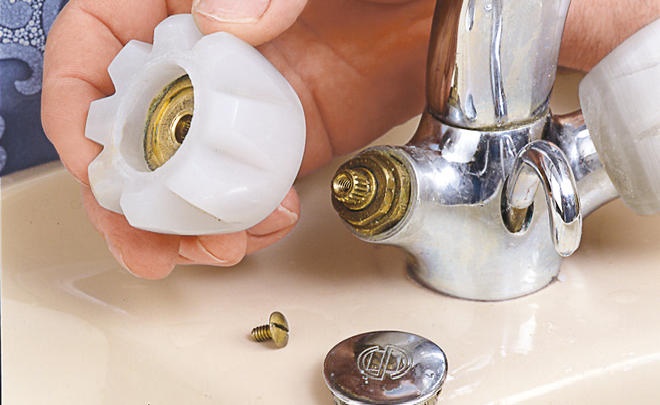

Ремонт на смесител с два вентила

Двувентилният смесител се разглобява по следната схема:

1. Както и в първия случай, изключете водата.
2. Свалете запушалката на вентила, която покрива винта. Развийте го и свалете маховика, който се нуждае от ремонт, или и двата.
3. Под вентила ще видите гайка, която фиксира кран-буксата. С помощта на гаечен ключ тя трябва да се развие.
4. След като получите достъп до кран-буксата, можете да я извадите и да я огледате визуално. Особено внимание се обръща на уплътнението; ако има повреда, деформация на прокладката, тя трябва задължително да се смени.

Когато огледът приключи, всички части се сглобяват отново в същия ред.

Изводи и полезно видео по темата

Разглобяване на кран с два вентила с подробно разглеждане на устройството:

На видеото е показано устройството и принципът на работа на патрона, както и процесът на сглобяване на смесителя:

Да разбирате устройството на смесителя е много важно не само при избора на подходящ модел за вашата кухня. Санитарното оборудване се използва редовно и има свойството да се поврежда. Познавайки конструкцията на крана отвътре, ще можете да откриете неизправността и самостоятелно да поправите смесителя.
