Монтаж на сушалка за кърпи в банята: ръководство за монтаж със собствени ръце

За домашният майстор, който има умения за извършване на водопроводни работи, монтажът на сушилка за кърпи не е свръхсложна задача. Преди да започнете монтажа на уреда, е необходимо да определите оптималния модел на сушилката и начина на свързване.

Следва да се разработи схема на вграждане и да се запознаете с етапите на монтаж. Спазването на изискванията и технологията на монтаж ще осигури непрекъсната работа на сушилката за кърпи.

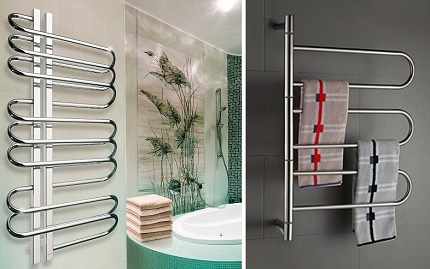

Критерии за избор сушилка за кърпи за баня

Дълготрайността на водопроводното оборудване зависи от неговите първоначални характеристики и от спазването на технологията на монтаж. Немаловажна роля играе съответствието на избрания модел с условията на експлоатация.

При избора на сушилка за кърпи трябва да се обърне специално внимание на принципа на действие, материала на изработка и конфигурацията на сушилката за кърпи.

При избора на водопроводно оборудване трябва да се обърне специално внимание на принципа на действие, материала на изработка и конфигурацията на сушилката за кърпи.

Принцип на действие и технически характеристики

Всички модели „сушилки за кърпи“ за баня се делят на три вида:

• водни;
• електрически;
• комбинирани.

Водни агрегати функционират благодарение на циркулацията на горещ топлоносител. Свързването се извършва чрез системата за отопление или водоснабдяване. Основният плюс на такива модели е икономия на енергия.

Недостатъкът на водната сушилка за кърпи е сложността на извършване на монтажа, ако устройството първоначално не е включено в комуникационната система на апартамента или къщата.

При избора на воден модел е необходимо да се вземе предвид максималното налягане, допустимо за конкретното устройство.

При избора на водна сушилка за кърпи трябва да се вземе предвид налягането в тръбопровода.

В съвременните многоетажни сгради налягането в системата ГВС е около 8-10 атмосфери, а в сградите от стария фонд – 5-7 атмосфери. Повечето вносни модели сушилни за кърпи се отличават с малко работно налягане, а дебелината на стените на тръбата не надвишава 1,25 мм. Срокът на експлоатация на устройството в условията на типична многоетажна сграда е 1-2 години.

Изборът на серпентина за частна къща е доста широк, тъй като налягането в автономната отоплителна система е малко.

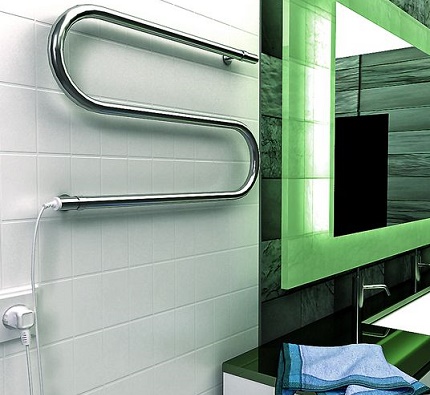

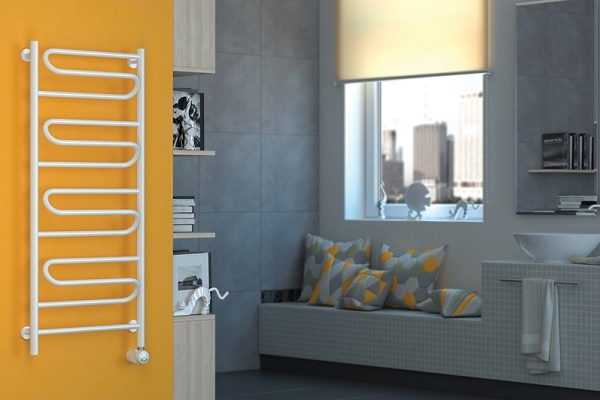

Електрическа сушилня за кърпи функционира автономно, независимо от работата на другите системи. За работа ще е необходимо непрекъснато подаване на електроенергия.

Използването на уреда е целесъобразно в следните случаи:

• изисква се бърз монтаж без намеса в системата за отопление или водоснабдяване;
• монтаж на «резервна» сушилня за кърпи;
• необходимост от разполагане на серпентина извън банята – оптимално ще подхожда преносима електрическа сушилня.

За да се избегне преразход на енергия, трябва да изберете електрическа сушилня за кърпи според обема на помещението. Оптимално е, ако на 1 кв. м се падат 140 W енергия – при такива условия банята се затопля до 22-24°. Ако уредът е необходим за пролетно-летния период, то ще подхождат маломощни модели от изчисление 100 W на 1 кв. м.

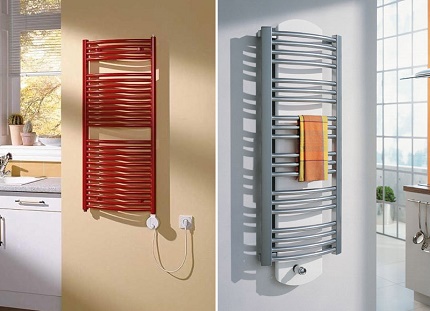

Може да се инсталира сушилка за кърпи не само в банята. Тя е подходяща в кухнята, във фоайето или в коридора. Като генератор на топлина за автономно сушене действа нагрявана течност (масло, антифриз) или кабел.

Мощността на «мокрите» модели достига 2 kW, а на «сухите» уреди – 100-200 W.

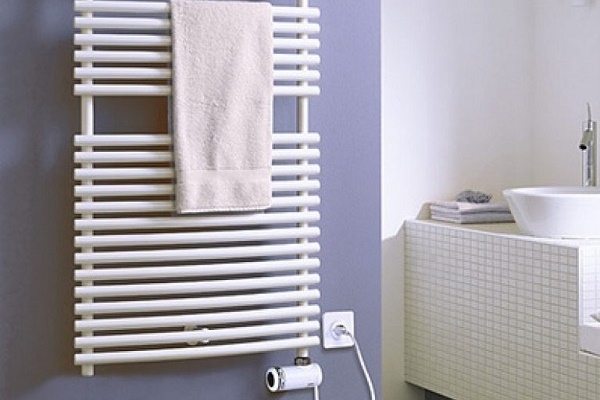

Комбинираните сушилки за кърпи могат да работят в два режима: от мрежата или от системата ГВС. Това е най-практичният и ефективен вариант за отопление, но високата цена на универсалната намотка отблъсква много купувачи.

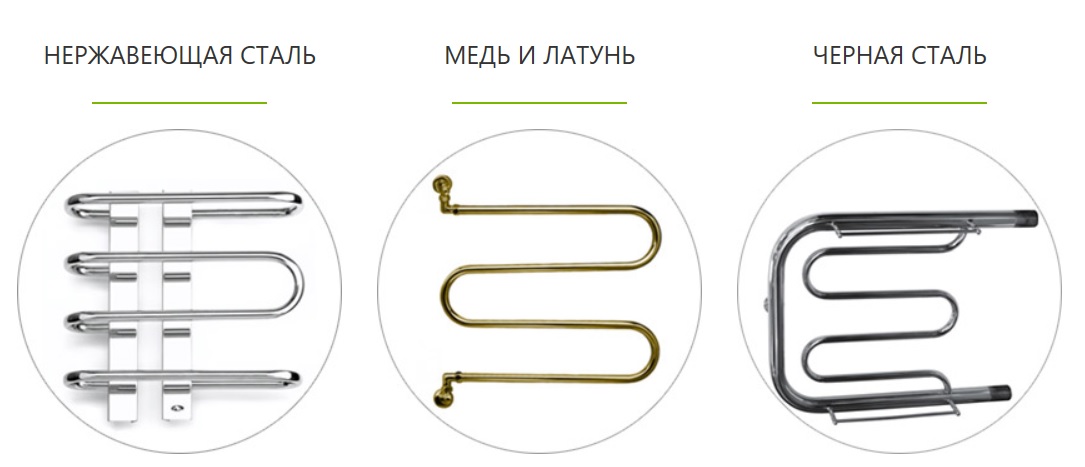

Материал на изработка на водопроводното устройство

При изработката на намотката на сушилките за кърпи обикновено се използват три метала:

• неръждаема стомана;
• мед и месинг;
• черна стомана.

Уредите от неръждаема стомана са устойчиви на въздействието на влага, но са чувствителни към примесите, съдържащи се във водата. С течение на времето отвътре по стените на намотката се образува утайка, която ограничава пътя на водния поток.

При избора на сушилка за кърпи от неръждаема стомана, предпочитание трябва да се даде на хромирани модели с дебелина на стената от 2 мм.

Радиаторите от месинг и мед се отличават с висока топлоотдава, но имат ограничен срок на употреба. При покупка трябва да се провери паспортът на изделието. В него трябва да е посочено, че тръбите отвътре са галванизирани и сушилката за кърпи е подходяща за врязване към системата ГВС.

Черната стомана е капризна към топлоносителя. Моделите от такъв материал се препоръчват за инсталиране в автономна отоплителна система, където са изключени колебанията на налягането. Към централната система ГВС е допустимо свързване на намотка с антикорозионна вътрешна защита.

Различните метали и сплави реагират по различен начин на агресивната среда. При избора трябва да се вземе предвид твърдостта на водата и начинът на свързване на сушилката за кърпи (+)

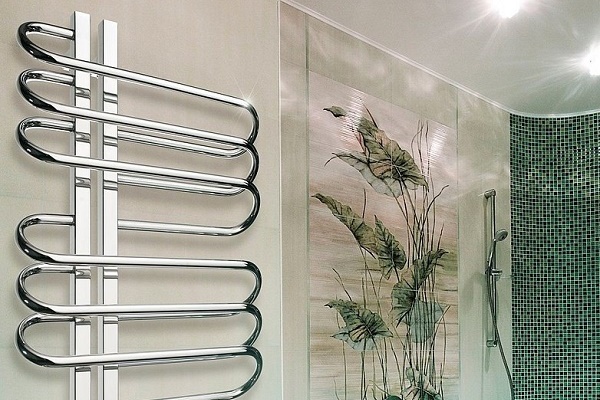

Габарити и форма сушилка за кърпи

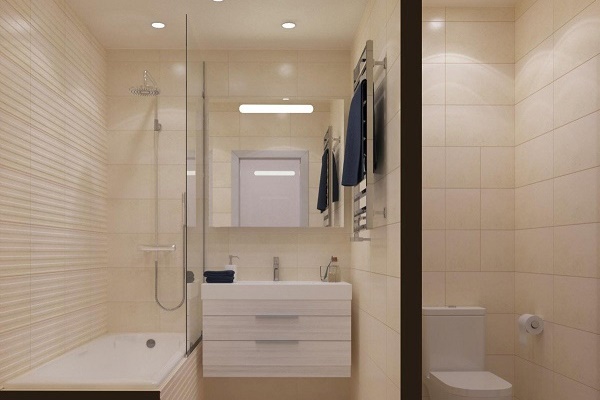

Размерът и конфигурацията се определят на база местоположението на сушилнята, габаритите на ваната и личните предпочитания. Освен това трябва да се вземе предвид начинът на врязване: странично, диагонално, горно или долно.

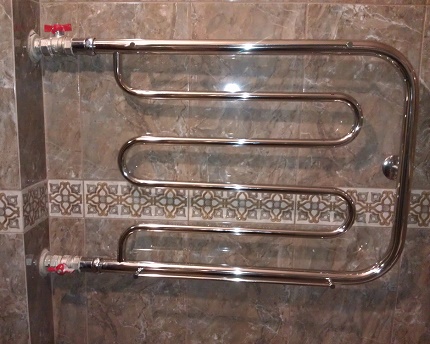

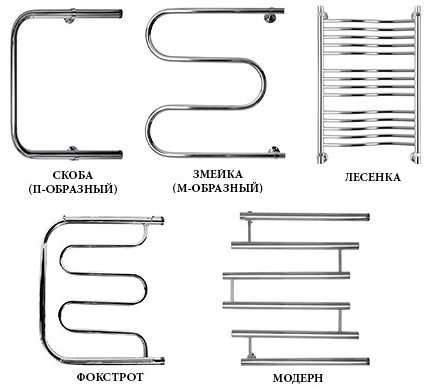

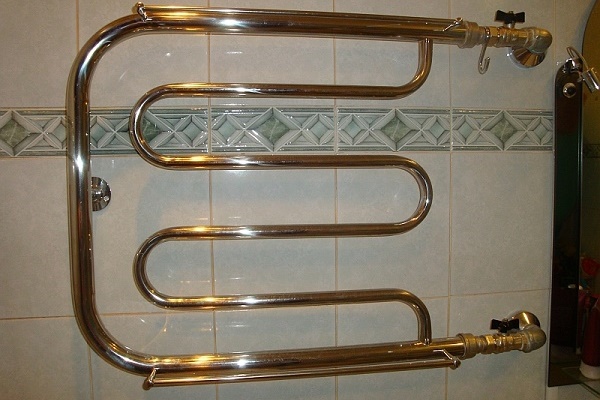

Класическите M- и П-образни форми са достъпни на цена и оптимално подходящи за замяна на износените съветски серпентини. Радиаторите „стълба", „фокстрот" и „модерн" са по-вместителни. Площта позволява да се разположи бельото, както на стационарна сушилня.

Избирайки формата и размера на сушилнята, не трябва да се ръководим от принципа: „да купим тази, която ще се побере".

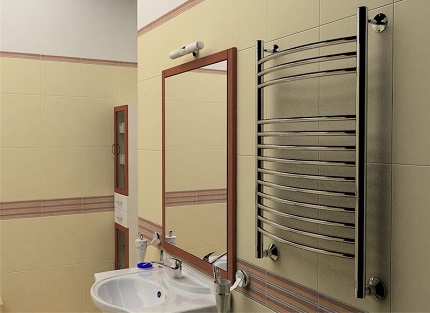

Сушилнята за кърпи трябва да се съчетава с дизайна на банята и да не затрупва пространството.

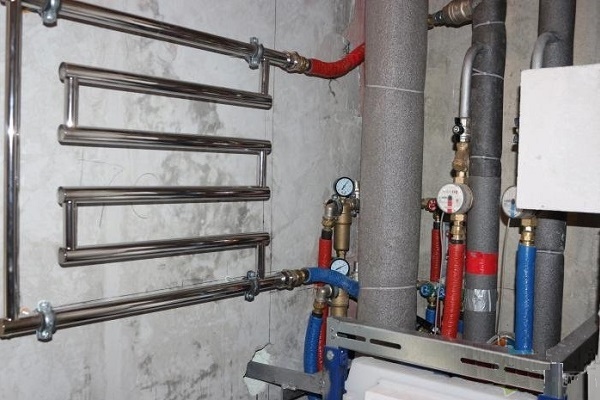

Свързване сушилка за кърпи: ГВС или отопление

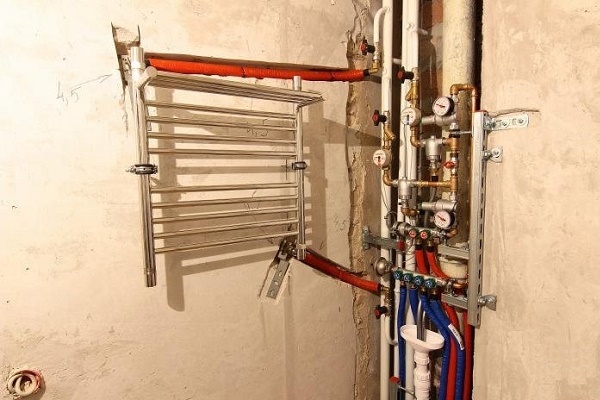

Преди да инсталирате водна сушилня за кърпи в банята, е необходимо да се определите с метода на нейното свързване.

Достъпни са два варианта:

1. Врязване в системата ГВС. Начинът гарантира целогодишно отопление. Уредът се нагрява по време на изразходване на гореща вода – през нощта сушилнята за кърпи изстива дори при директно включване през щранг.
2. Врязване в отоплителната система. Вариантът е актуален при липса на централизирана мрежа за горещо водоснабдяване. Благодарение на принудителната циркулация на топлоносителя серпентината остава топла денонощно. Недостатък – функциониране на сушилнята само през студения сезон.

При замяна на сушилнята за кърпи в многофамилна жилищна сграда с промяна на метода на нейното свързване, ще се изисква разработване на проект и неговото одобрение в ЖКХ. Оформянето на пакета документи ще отнеме около месец.

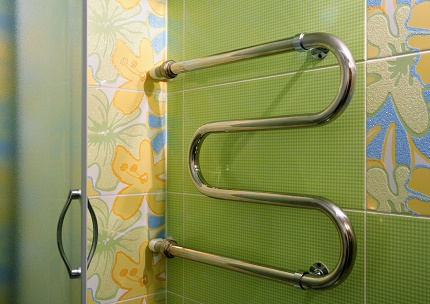

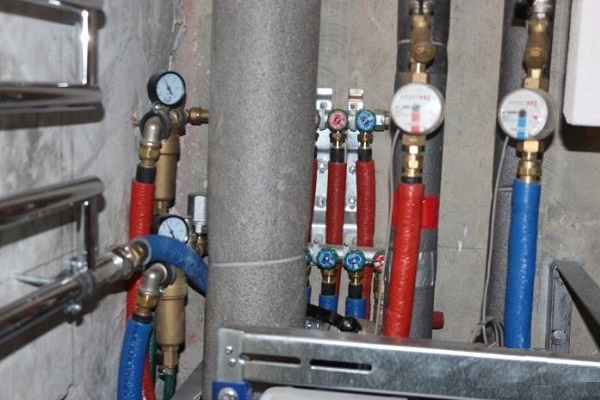

Точките на врязване на водния уред в щранг на отопление или ГВС могат да се скрият зад изграден от гипсокартон екран или кутия.

Общи изисквания към монтажа

Монтажът на сушилнята за кърпи с „воден" принцип на действие се извършва при спазване на редица условия:

№1. Диаметърът на тръбите на уреда трябва да съответства на диаметъра на щранга, не се допускат стеснения от инсталираните фитинги.

№2. Между изходите на сушилнята е необходимо да се предвиди преходник. Байпасът изпълнява редица задачи:

• запазване на скоростта на циркулация на водата по целия щранг;
• разделянето на потоците на топлоносителя позволява да се запази топлината за последващите точки на водоземане;

Съществен плюс на включването на затварящи участъци, байпаси, се състои в възможността за изключване на сушилнята за кърпи за извършване на ремонт без спиране на работата на системата като цяло.

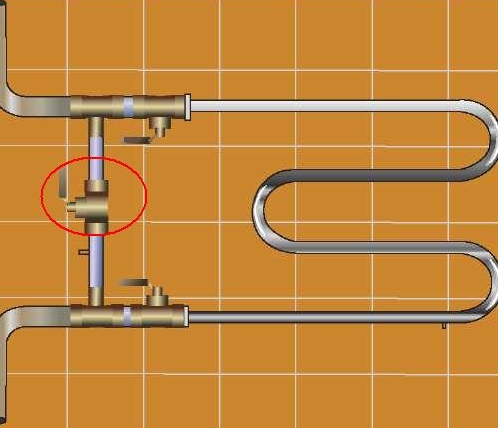

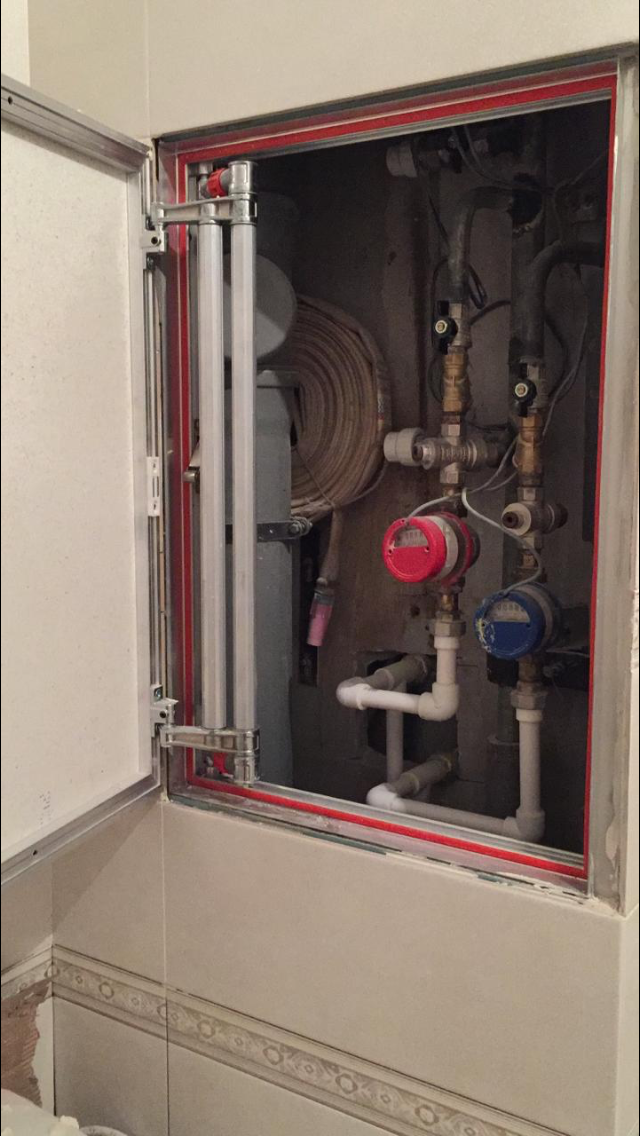

№3. Забранено е монтирането на спирателна арматура в участъка на тръбопровода преди байпаса и директно на преходника.

Неспазването на изискването води до:

• забавяне на циркулацията на водата по стояка и спадане на температурата на топлоносителя;
• влошаване на налягането в апартаментите, разположени по посока на подаването на вода.

Затварящите участъци може да бъдат оборудвани с обикновени сферични кранове на байпаса и захранващия тръбопровод или с по-функционални трипътни кранове, които позволяват насочване на топлоносителя или към байпаса, или към радиатора.

№4. Препоръчителната височина за монтиране на сушилнята за кърпи според СНиП е 120 см от пода.

№5. Максималните разстояния между отоплителния уред и облицовката на стените:

• 3,5-4 см – ако диаметърът на серпентината е 2,5 см или по-малко;
• 5-7 см – при диаметър на тръбите над 2,5 см.

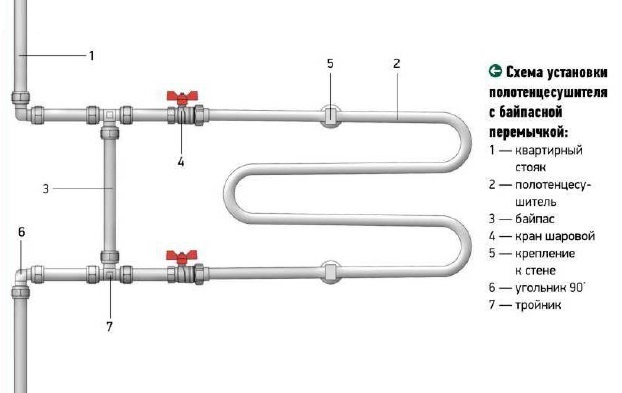

Ако в монтажната схема е предвиден байпас, то на изхода и на входа на уреда е допустимо монтиране на спирателни сферични кранове.

Използването на байпас в отоплителната схема позволява разделянето на общия поток топлоносител на две части. Едната от частите постъпва в батерията, а другата се подава към следващите уреди, благодарение на което всички радиатори получават топлоносител с практически същата температура като първия (+).

Препоръчителни и недопустими схеми на вграждане

В основата на работоспособността на серпентината стои принципът на «гравитационната помпа». Умелото врязване осигурява естествена циркулация и работоспособност на радиатора. Разработването на схемата за монтаж на водния сушител за кърпи със собствени ръце се извършва в съответствие с конструкцията на конкретния модел и разположението на стояка в банята.

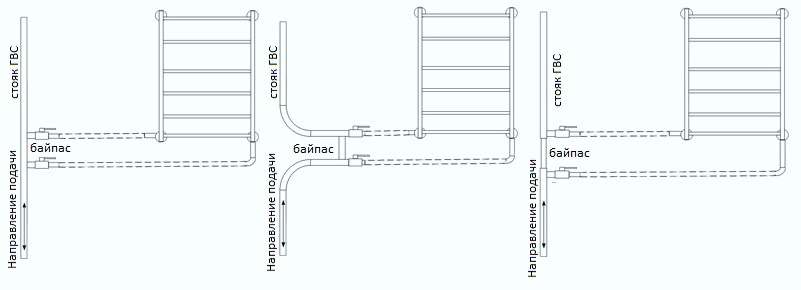

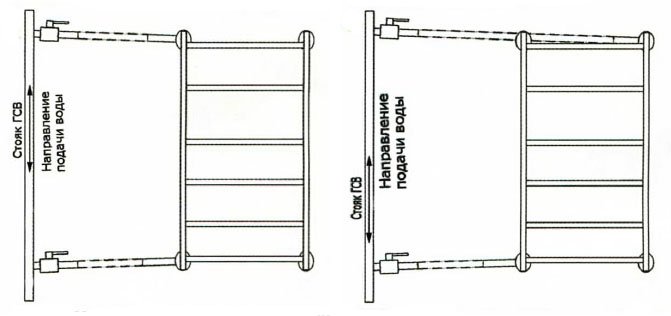

Странично и диагонално свързване

За повечето уреди за оптимално врязване се счита това с подаване на топлоносителя през горния извод и изпускане отдолу. Това се постига при универсални свързвания, чиито схеми са показани по-долу.

Страничното и диагоналното свързване без стесняване и изместване на байпаса са равностойни варианти. Схемите работят добре със серпентини с различни форми (+).

Предимства на универсалното врязване:

• работоспособността не зависи от направлението и скоростта на подаване на вода в стояка;
• след изключване на циркулацията не се налага изпускане на въздух;

Универсалният вариант на врязване позволява сушилнята за кърпи да се разполага на всяко удобно за монтаж разстояние от стояка.

Условия за функциониране на схемата:

1. Долната точка на врязване се разполага под патрубка за свързване към радиатора, а горната врязване, съответно, – над горния отвод. Наклонът на подвеждащите тръби – 2-3 см на един метър. Хоризонтално свързване е допустимо за тръби с напречно сечение 32 мм, както и ако разстоянието до щранга е по-малко от 2 м.
2. Подвеждащите тръби – без завои и «гърбици». В противен случай системата се завъздушава и естествената циркулация спира.
3. Оптимален диаметър на подвеждащите тръби: ¾ инча стоманени, 25 мм – армиран полипропилен.
4. Тръбите е желателно да се топлоизолират. Това изискване е особено актуално при скрит монтаж на пластмасов тръбопровод.

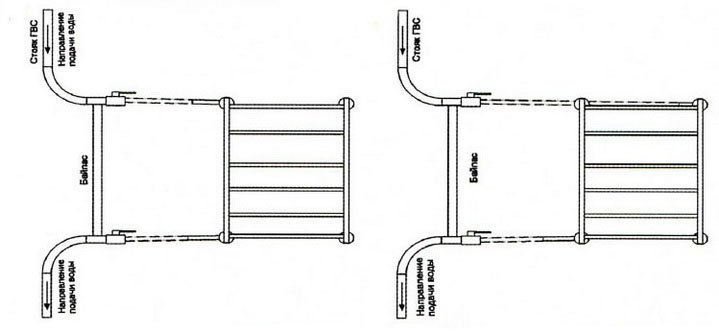

Напълно работеща схема за странично/диагонално врязване със стеснен байпас. Водопроводчиците прибягват до такова изпълнение върху вече монтиран сушител за кърпи, ако не е необходимо напълно да се сменя конструкцията на щранга.

Между подводите към уреда е изпълнено стеснение на байпаса с един размер на диаметъра. Вариантът на врязване е подходящ само при циркулация на водата отгоре надолу.

Изместването на байпаса е оправдано при желание да се запазят старите подводи към щранга. При този начин на свързване не се препоръчва да се използва стеснен байпас. Основното изискване – горна подава на топлоносител.

Допуски и монтажни изисквания при врязване с изместен байпас са същите, както при странично или диагонално свързване с права преграда (+)

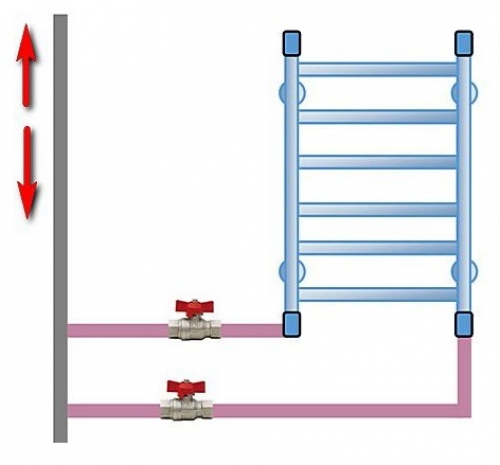

Някои модели сушители са проектирани за долно свързване. Врязването се изпълнява по три основни схеми.

Схемите са работещи при всяка посока на потока на топлоносителя. При изключване на водата системата се завъздушава, затова на вертикалния колектор трябва да се разположи изпускателен кран. По правило той влиза в комплекта на уреда (+).

Изисквания за изпълнение на долното свързване:

1. Долният отвод трябва да се разполага под сушителя за кърпи.
2. Подвеждащите тръби е желателно да се изолират.
3. Горният отвод на щранга при използване на изместен или стеснен байпас се разполага под точката на свързване към уреда.

Оптимален наклон – около 2 см на един метър тръба. Изпълнението на това условие осигурява независимост на схемата от посоката на водния поток.

Възможни принудителни варианти на вграждане

При странично свързване са допустими някои отклонения от типовите препоръчвани схеми.

Разпределение на тръбите при необходимост от нестандартно разположение на захранването. Работата на уреда е еднакво ефективна при различна посока на топлоносителя (+)

Основните условия за врязване остават непроменени. Разликата е в точките на свързване на сушилнята за кърпи със стояка, както и в наличието на вертикални участъци на входа и изхода на уреда.

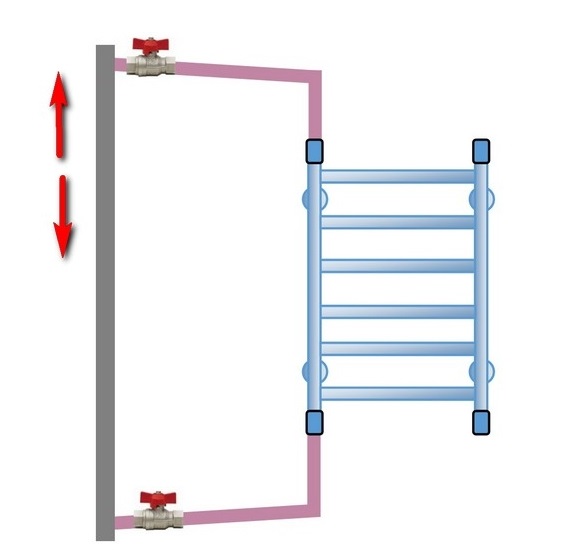

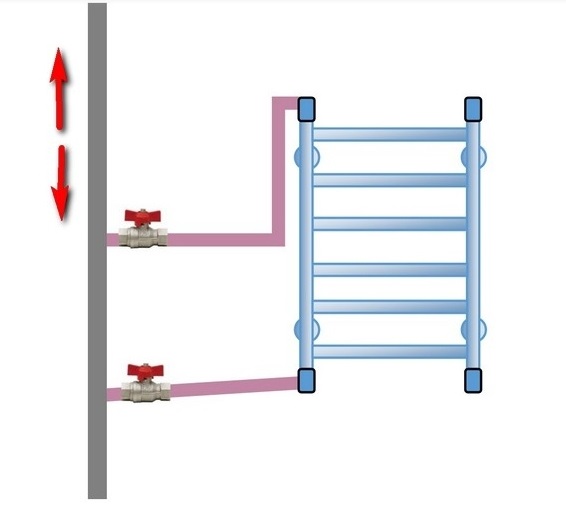

Алтернативен вариант за странично врязване е показан по-долу. Горната част на сушилнята за кърпи се намира над горния отклон. След спиране на водата ще е необходимо изпускане на въздуха от серпентината.

Схемата на свързване изисква инсталиране на въздухоотвод на уреда. Поради конструктивното „стъпало“ при спиране на подаването на вода в системата се образува въздушна тапа (+)

Долното врязване може да бъде леко видоизменено. Необходимостта от поставяне на тръбите от стояка на минимално разстояние до пода налага увеличаване на двете възходящи захранвания. При спазване на всички изисквания за долно свързване системата работи без проблеми.

Изискванията към монтажните работи при врязване с удължени вертикални участъци на долното захранване не се променят. Допустима е различна посока на циркулация на водата (+)

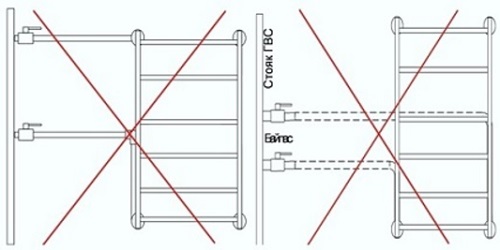

Неправилни схеми на свързване

Неопитни майстори понякога не се придържат към препоръчаните схеми. В резултат на това сушилнята остава студена при непрекъснато подаване на топла вода. Примери за възможни пропуски са показани по-долу.

Неправилното изпълнение на странично и долно врязване води до спиране на циркулацията на водата в сушилнята за кърпи (+)

И в двата варианта уредът е разположен под долния отклон от стояка. Спускащият се надолу топлоносител се охлажда и попада в капан. Водата не се изтласква обратно, тъй като отгоре има налягане на потока на топлоносителя.

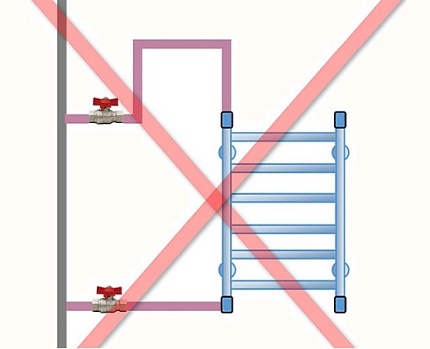

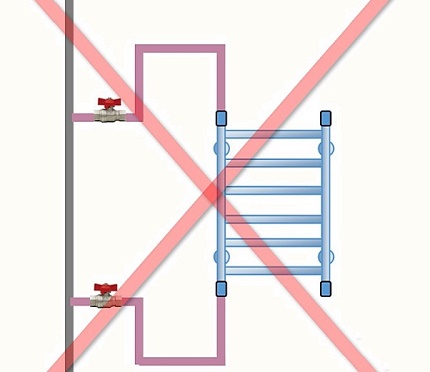

Странично врязване с образуване на примка отгоре. Схемата се реализира от майсторите с цел да се скрият комуникациите зад окачения таван

В образувалата се „гърбица“ се натрупва въздух. С времето въздушната тапа блокира циркулацията в радиатора и сушилнята за кърпи изстива.

Вариантът, показан по-долу, съчетава едновременно две грешки. Схемата е заведомо неработеща.

Комбинацията от долен и горен праг затруднява естествената циркулация. Такова изпълнение е характерно, когато майсторите се опитват да скрият горния подвод зад тавана, а долния – в замазката на пода.

Поетапна инсталация на воден сушилка за кърпи

Технологията на монтаж на воден радиатор за кърпи със собствени ръце е еднаква за различните схеми на свързване. Поетапният ход на работа включва демонтаж на износеното устройство, подвод на тръби от щранга, инсталиране на кранове и закрепване на серпентината.

Подготовка на инструменти и материали

Комплектът инструменти, необходими за инсталиране и подмяна на радиатора за кърпи, зависи от вида на водопроводните тръби в помещението. За монтаж чрез полипропиленови тръби ще са необходими: сферични кранове; закрепващи скоби; тръби от полипропилен; поялник и нож за рязане на ПП-тръби.

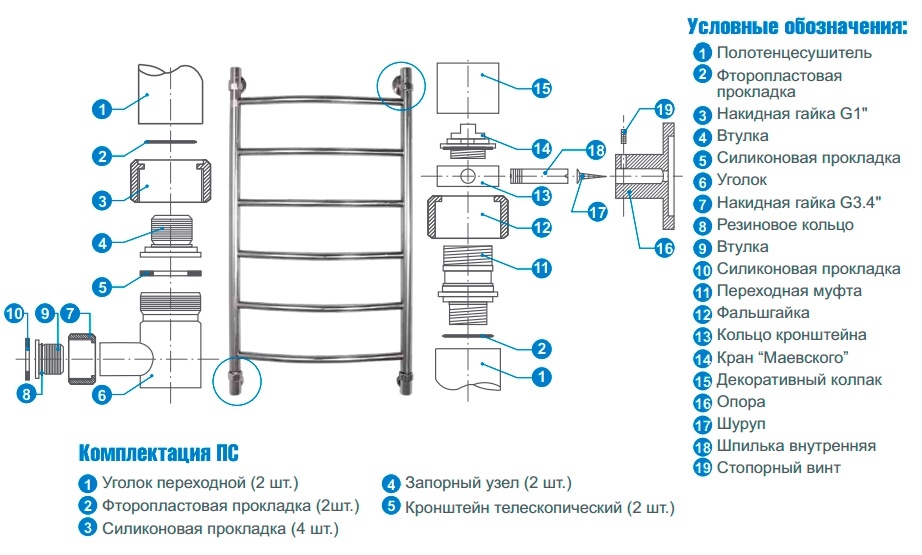

Стандартната комплектация на радиатора за кърпи включва:

• преходни ъгълчета;
• силиконови уплътнения;
• спирателни възли;
• телескопични скоби;
• кран на Маевски.

В системата е желателно да се използват компоненти от един метал, за да се избегне появата на електролитна корозия.

Всички съединения се уплътняват с прокладки, резбовите разглобяеми възли се уплътняват с водопроводна подложка (+)

Демонтаж на старото оборудване

Преди демонтажа на остарялата серпентина е необходимо да се съгласуват действията с домоуправителната организация. Изключването на щранга от вода изисква специално разрешение.

Последващи действия:

1. Ако сушилката за кърпи не е едно цяло с горещата магистрала, тогава резбовите съединения трябва просто да се отвинтят.

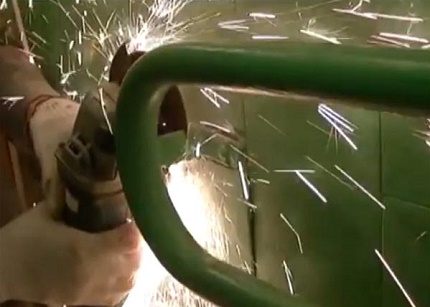

2. Ако устройството е заварено към щранга, то трябва да се отреже с ъглошлайф. От останалата част на тръбния подвод трябва да стигне за нарязване на резба.
3. Отслужилото устройство се сваля от скобите.

Изрезът в щранга по височина трябва да надвишава разстоянието между патрубките на новото устройство с дължината на муфите и сгоновете, необходими за врязване на байпасната превръзка.

Размерът на демонтирания участък трябва да се определи с максимална точност. По-добре е малко да не се дореже, а след “пробата” на устройството на мястото на инсталиране да се пригоди по факта.

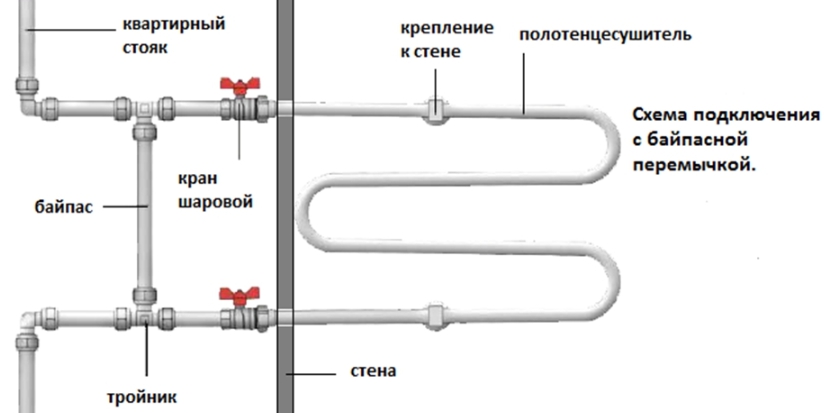

Монтаж на байпас и сферични кранове

Закрепването на серпентината може да се извърши и без монтаж на байпас, но специалистите препоръчват предварително да се предвиди превръзка. На краищата на радиатора за кърпи се инсталират сферични кранове. При необходимост подаването на топлоносител към устройството може да се спре, докато по щранга безпрепятствено ще циркулира вода.

Врязването на байпаса в щранга от ПП тръба се извършва с помощта на тройници и съединителни муфи (+)

За монтажа на кранове върху отрязани тръби, изрежете нова резба, като използвате плашка с подходящ диаметър. Ако след демонтажа на старото устройство резбата е запазена, е достатъчно да я «прекарате» с плашка за подобряване на съединението. Върху подготвените тръби монтирайте спирателни кранове.

Монтажът на премостване в стоманен тръбопровод се осъществява чрез заваряване. Диаметърът на байпаса е равен на сечението на тръбата на щранга.

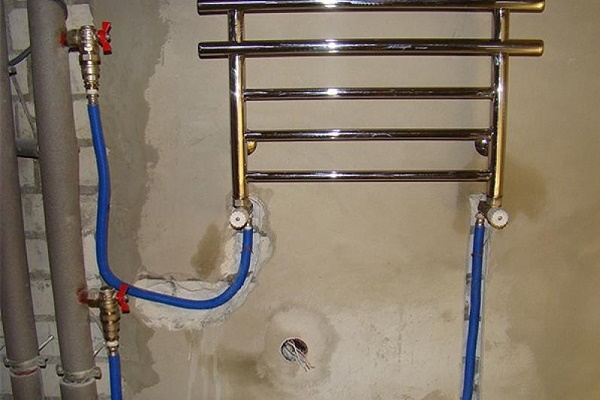

Закрепване на серпентината сушилка за кърпи

Редът за «окачване» и свързване на уреда е следният:

1. Върху стената нанесете маркировка за скобите – необходимо е да спазвате хоризонталното разположение на серпентината.
2. Подгответе отворите и поставете в тях дюбели.
3. Прикрепете скобите към сушителя за кърпи, поставете уреда до стената и го фиксирайте с винтове. Важно е да спазвате препоръчителното разстояние между радиатора и стенната облицовка.
4. Свържете агрегата към вентилите на премостването посредством фитинги, уплътнете съединенията с ленена намотка.

В зависимост от типа на свързване се използват прави или ъглови резбови фитинги.

В края на монтажа проверете херметичността на съединенията и плавно отворете крановете, за да проверите работоспособността на уреда. Не трябва да има никакви течове или капки.

Особености на монтажа на електрически модели

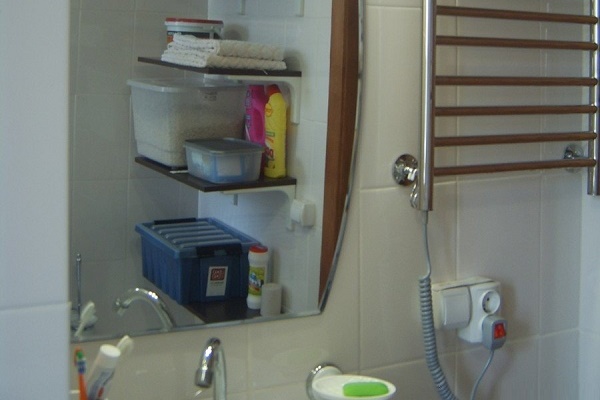

За разлика от водните модели, електрическите сушилни могат да се монтират на всяко място, тъй като не зависят от разположението на тръбите за отопление и топла вода. В този случай трябва да се обърне особено внимание на качеството на електрическата инсталация.

Изисквания към монтажа на електрически сушители за кърпи:

1. Мястото за монтаж се избира, като се вземе предвид нивото на защита на уреда от влага. Разстоянието до ваната или мивката – не по-малко от 60 см.
2. Минималното разстояние до пода – 20 см, до стената – 30 см, до повърхността на мебели – 75 см.
3. Отоплителното устройство не трябва да се поставя непосредствено под контакт.

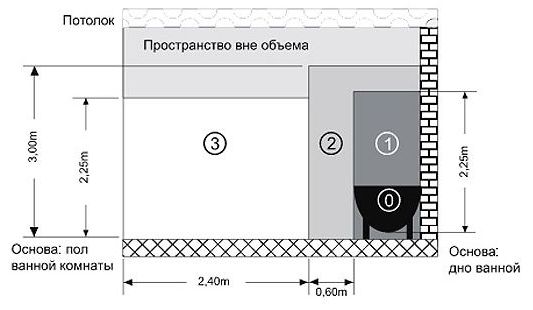

Свързването към електрическата мрежа се извършва в съответствие с международния стандарт NFC-15-100.

Оптималното местоположение – зона №3. При монтаж в зона №2 се изисква защита на уреда от пръски (+)

Електропроводката под сушилка за кърпи се извършва при спазване на нормите за електробезопасност в помещения с повишена влажност:

• свързване чрез трижилен кабел със заземяване;
• допустима е само скрита електропроводка;
• розетката трябва да има гумено уплътнение и капак, който затваря отворите на контактите;
• за електропреносната мрежа се използват медни проводници от марките ВВГнг и ВВГнг-LS.

Задължително условие за инсталиране и експлоатация на електрически уреди – използване на УЗО, което изключва уреда при превишаване на работните характеристики на тока.

Маслените сушилки за кърпи изискват твърдо закрепване, а кабелните могат да се монтират във всяко положение

Изводи и полезно видео по темата

Препоръките за избор на сушилка за кърпи са дадени във видеоклипа:

Процесът на монтаж на водната сушилка за кърпи е показан във видеоклипа:

Технология на монтажа сушилка за кърпи зависи от избрания модел. Работоспособността на водния уред се определя от правилно съставена и изпълнена схема на врязване.

При инсталиране на електрическия модел се обръща особено внимание на безопасността при експлоатация. Монтажът на комбинирания „серпентин“ е по-добре да се довери на професионалисти.

Имате ли личен опит с инсталиране на сушилка за кърпи? Искате ли да споделите полезни съвети или да зададете въпроси по темата? Моля, оставете коментари – формата за отзиви се намира по-долу.
