Как да свържете сушалка за кърпи към щранг за топла вода и към отоплителния кръг със собствени ръце

Уредът за сушене на хигиенни принадлежности и премахване на излишната влага в банята е прост както по устройство, така и по монтаж. За да извършите инсталацията му, не са необходими фундаментални познания в областта на изграждането на инженерни комуникации.

Все пак трябва ясно да знаете как да свържете сушилнята за кърпи. В крайна сметка резултатът от собствените ви усилия или труда на наети водопроводчици трябва да радва дълги години, нали?

В представената от нас статия са подробно разгледани всички варианти на монтаж на сушилнята за кърпи и възможните усложнения по време на свързването й. Проверената и систематизирана информация ще бъде надеждна опора за домашните майстори, които желаят сами да извършат работата, или се стремят да контролират действията на работниците.

Ние подробно изложихме спецификата на свързване на важния в бита уред в санитарни помещения от стар и нов тип планировка. Не оставихме без внимание проблемите на собствениците на частни домове. Предложената от нас информация е проверена на практика, подкрепена е с визуални материали и видео инструкции.

Специфика на монтажа на сушилнята за кърпи

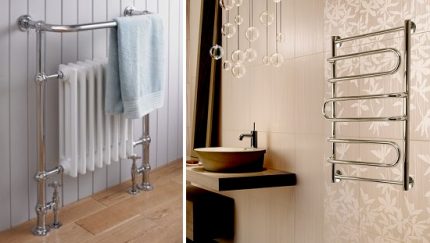

Общият принцип на свързване на всеки вид сушилня за кърпи остава непроменен: в единия край се подава вода, в другия — се осъществява нейното изтичане. Инсталацията на сушилнята за кърпи изисква задължително отчитане на моменти, продиктувани от особеностите на монтажа.

При свързването му към системата за горещо водоснабдяване или централно отопление, той става част от тръбопровода. Ако връзката се направи неправилно, възникналите проблеми ще засягат не само отделен апартамент, но и всички други, разположени по този щранг.

Сушилнята за кърпи се свързва към системи за централизирано и автономно отопление или горещо водоснабдяване, окачва се на стена и/или се монтира на пода

За да се избегне електролитна корозия, се препоръчва да се използват части, изработени от един материал. Изключение — тръби от пластмаса, към тях ще подхожда водопроводен уред от всякакъв материал.

За нашата водоснабдителна система е по-добре да изберете сушител за кърпи, произведен от местни производители и съответстващ на нормативните документи. С вносните модели трябва да сте внимателни — повечето от тях са проектирани за други стандарти.

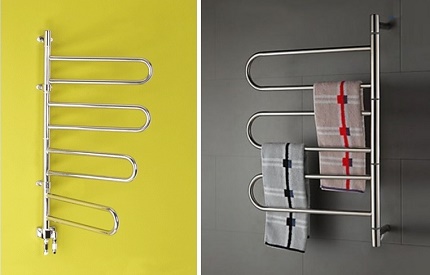

В моделната гама на сушителите за кърпи има въртящи се варианти, чиито съединения са оборудвани с подвижни механизми с уплътнителни салници. Моделите могат да се натоварват до 5 кг.

Сушител за кърпи с форма на стълба се свързва към тръбопровода по няколко метода — вертикален, диагонален, страничен. Основното е да бъде спазено междуосовото разстояние от 50 см.

При извършване на врязване в съществуващата система трябва да се отчитат нейните параметри. Разстоянието от щранга до новоинсталирания агрегат не трябва да надвишава 200 см, в противен случай не могат да се избегнат значителни топлинни загуби.

Идеално е, когато тръбите на системата и сушителя за кърпи съвпадат по диаметър, но ако все пак се различават, свързването се извършва чрез преходници.

Тръбите на уреда могат да бъдат по-големи по диаметър от тръбите на съществуващия контур, но в никакъв случай не по-малки. Това ще позволи да не се създава излишно хидравлично налягане и осигурява нормална циркулация на топлоносителя в системата.

С особеностите на свързването на сушителите за кърпи към системите за топла вода ще ви запознае селекция от снимки:

За да може уредът, при необходимост, да се демонтира лесно, да се премести на друга стена, трябва да се използват за свързване с щранга разглобяеми муфи с вътрешна резба от типа „американка“. Трябва да се стремите да намалите броя на преходниците, тъй като на местата им на инсталиране могат да се образуват течове.

Съединенията трябва да се уплътняват със специални състави или с навивка, и не бива да се пести от това. Съединенията с обикновена метрична резба се уплътняват с навивка от лен. Коничните резби е по-добре да се уплътняват с помощта на ФУМ-лента. Завиването трябва да се извършва с леко осезаемо затягане, прекомерни усилия са недопустими.

При избора на кранове и фитинги, се поинтересуйте за тяхната електрохимична съвместимост, за да не се получи така, че при контакт да създадат галванична двойка. Такова свойство притежава съединението от стомана и месинг. Настъпва бърза корозия и възелът излиза от строя.

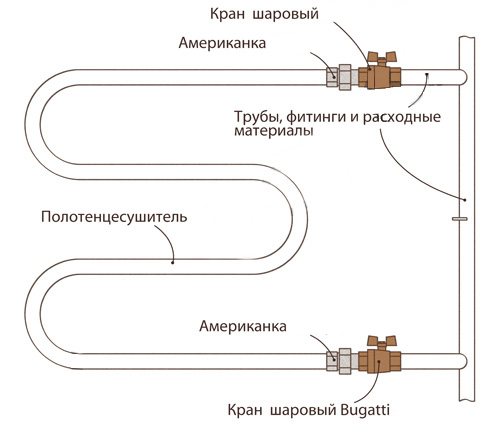

Използването на преходник, наречен американка, позволява да се осъществи фиксация на конструкцията, когато диаметърът на крановете и тръбите в системата не съвпадат

Ако санитарно-техническото устройство е част от щранга, то на него не могат да се монтират никакви спирателни устройства. За да се появи възможност за изключване на сушилнята за кърпи без спиране на целия щранг, е необходимо да се включи в системата байпас – преход, свързващ отвесите от щранга към устройството.

Сферичните кранове се монтират след този преход. Когато патрубките за свързване са врязани в щранга, то самият той изпълнява ролята на байпас.

За да може устройството да се демонтира за ремонт без изключване на системата и източване на водата от нея, в схемата за монтаж на сушилнята за кърпи е добре да се включи байпас

Свързване СЗК к ГВС или към централното отопление

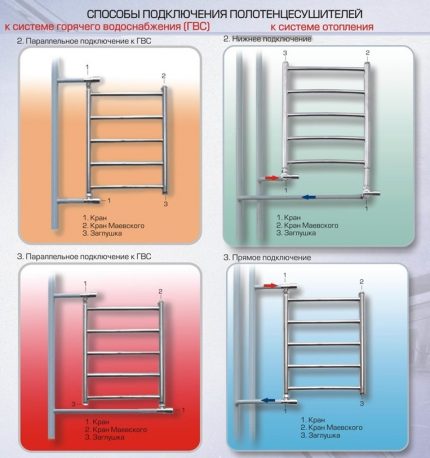

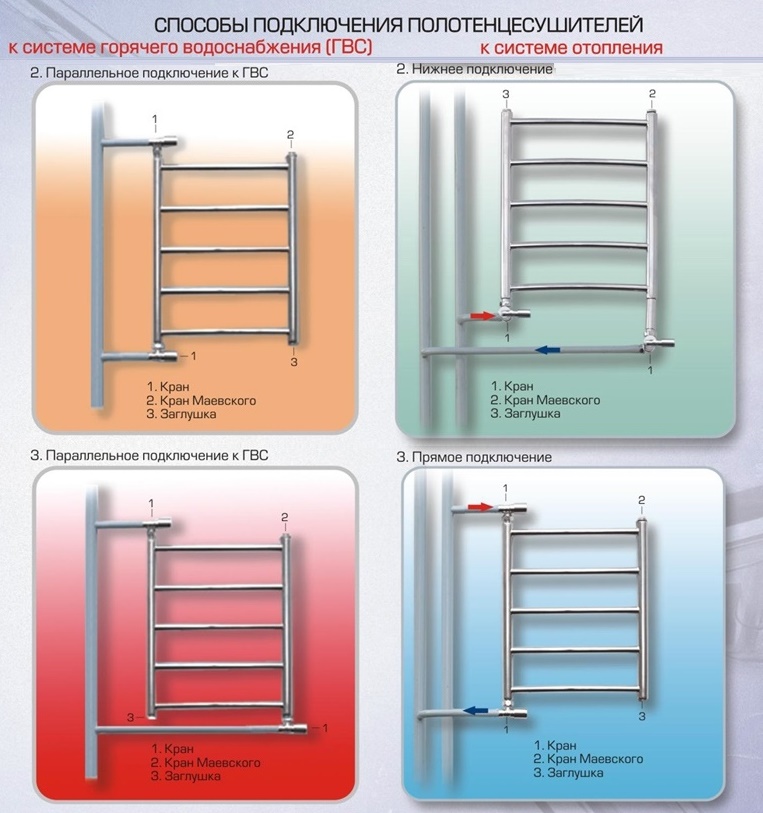

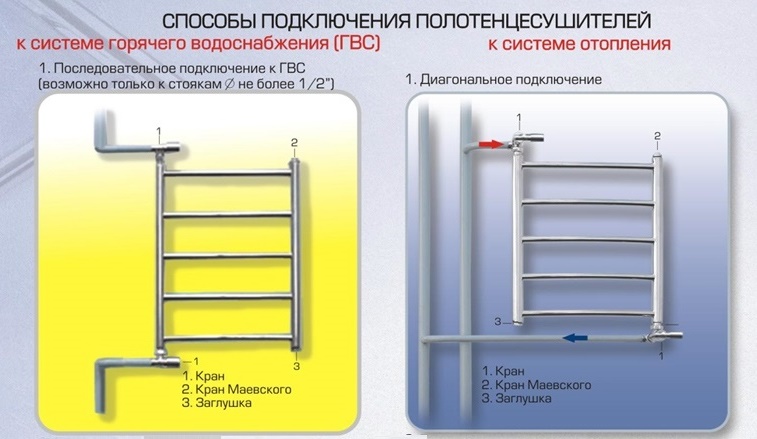

Свързването на сушилнята за кърпи към щранговете на централните мрежи може да се извърши по различни начини.

Тактиката на работа зависи от модификацията на змеевика:

1. Горно свързване. Водата постъпва отгоре, а обратният тръбопровод е разположен отдолу.
2. Долно свързване. Топлоносителят влиза от едната страна, а се извежда от другата.
3. По диагонал. Подаване отгоре, отвеждане отдолу от противоположната страна.
4. В долната част на уреда по центъра.

Независимо от това накъде се свързва СЗК — към системата ГСВ или към щранга на централното отопление, се използват аналогични схеми.

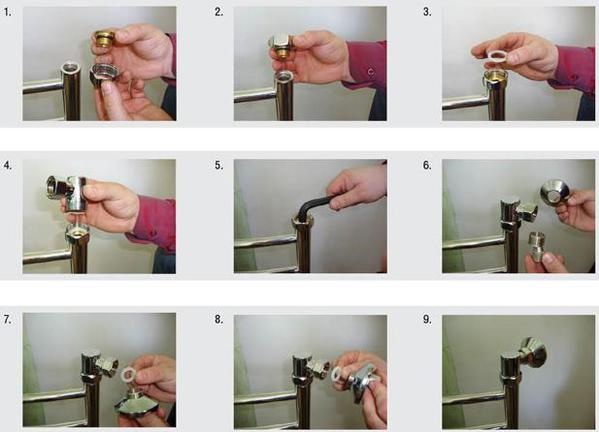

На снимката са показани основните етапи на монтаж на сушилнята за кърпи. Тя може да се използва като визуална инструкция при изпълнение на работата със собствени ръце (+)

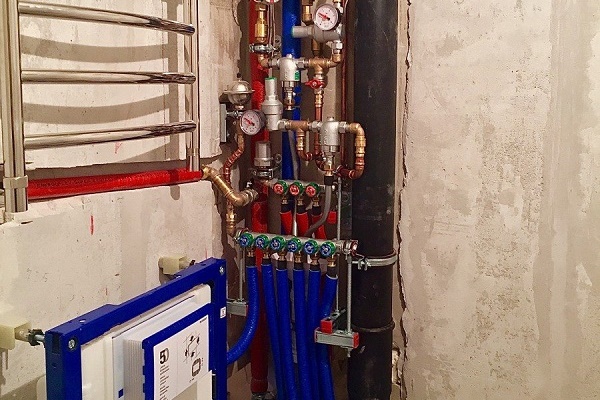

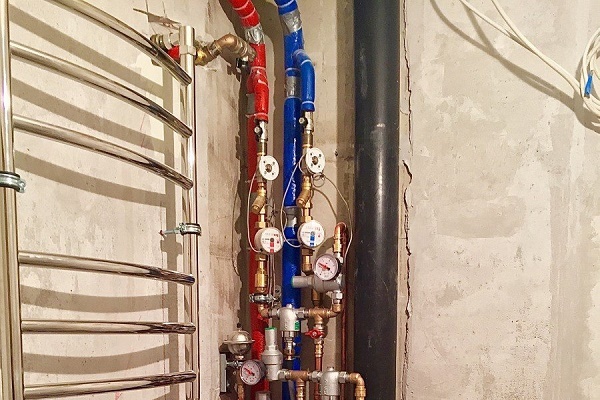

Монтаж сушилка за кърпи в щранга

За да се вреже сушилнята за кърпи в баня, намираща се в апартамент на многоетажна сграда, е необходимо да се спре топлата вода на щранга. Задачата се улеснява, ако уредът може да се демонтира, просто като се отвинтят гайките, които го свързват с общата тръба. Основното е съединителните тръби на новия уред да имат аналогични размери.

Когато уред от стар модел е заварен към щранга за гореща вода, откачването му е по-трудно. Най-доброто решение е при свързване на сушилнята за кърпи със собствени ръце, да се смени и щрангът – частично или изцяло. Вторият вариант е за предпочитане. Парчета от старата тръба, оставени в подовите плочи, представляват потенциална заплаха.

Щрангът заедно със стария уред се изрязват с помощта на ъглошлайф, след което се нарязва тръбна резба при съседите отгоре и отдолу, свързва се новият щранг и се извежда в собственото помещение.

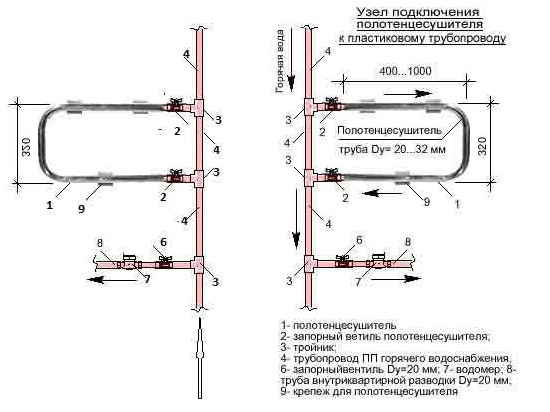

Използването на полипропиленови тръби със същия диаметър е за предпочитане пред стоманените. Те са по-евтини, по-леки, не подлежат на корозия, устойчиви са на въздействието на високи температури, здрави.

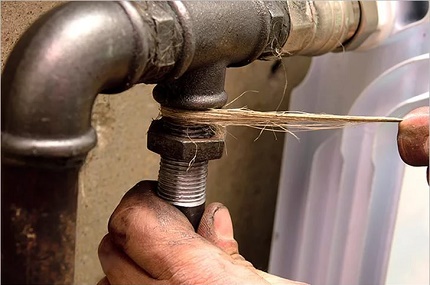

За уплътняване на резбови разглобяеми връзки на сушилни за кърпи, както и на други видове санитарни и отоплителни уреди, е по-добре да се използват дълготрайни естествени варианти: водопроводен лен и изработена от него нишка.

Съществува голям избор на фитинги за полипропиленови тръби, които се заваряват в щранга, за да се премине на резба и да се свърже сушилнята за кърпи.

За запояване се използва специален поялник. Много хора устройват кутия, за да скрият зад нея инсталацията, без да променят схемата на свързване.

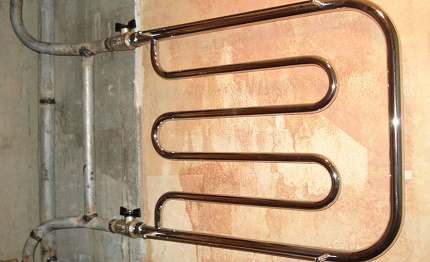

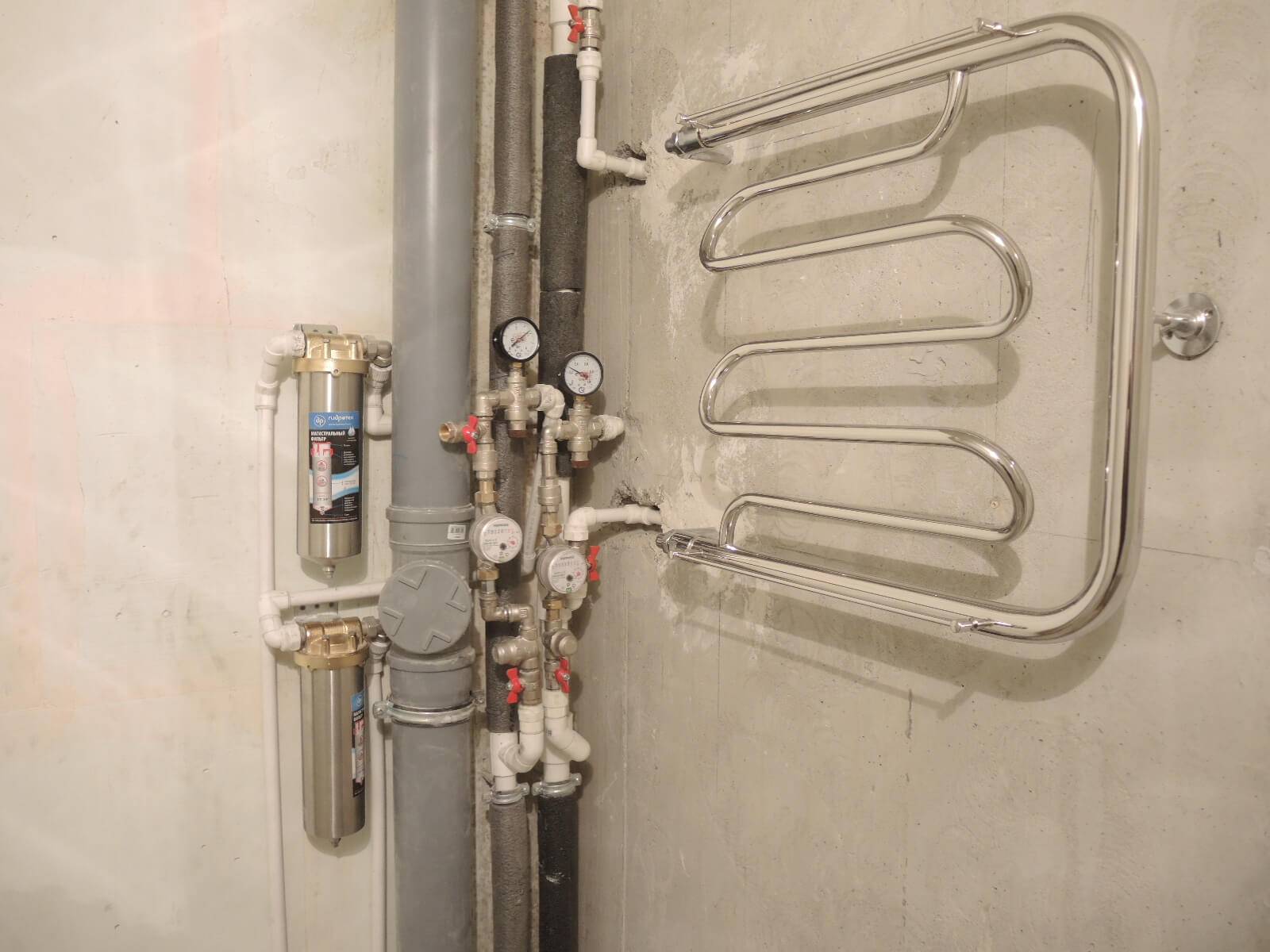

Самостоятелен монтаж СЗК проста конфигурация

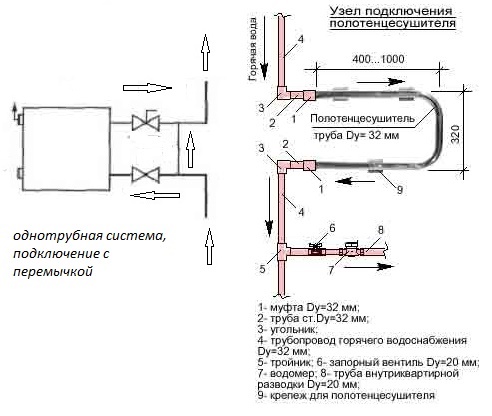

Сушилнята се сглобява, монтират се спирателни кранове на тръбопровода с използване на разглобяеми връзки, след което се пробва на предварително отбелязаното място на стената, проверяват се хоризонталността и вертикалността, фиксират се скобите за закрепване на СК.

Преди да монтирате сушилнята за кърпи, обмислете добре всички моменти: определете място за нея, проучете схемата на монтаж, нарисувайте примерен ескиз (+)

Свързването се извършва по следната технология:

1. Монтирайте байпас, като използвате тръби или тройници. На местата, където той се свързва с уреда, монтирайте по един вентил.
2. Закрепете сушилнята за кърпи, като използвате скоби или друг крепеж.
3. Свържете уреда с вентилите, като прилагате втулки или фитингови съединения.
4. Отворете бавно крановете и напълнете агрегата с вода.

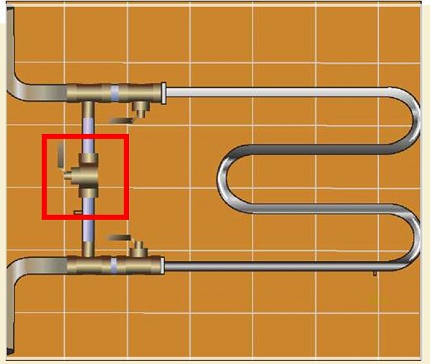

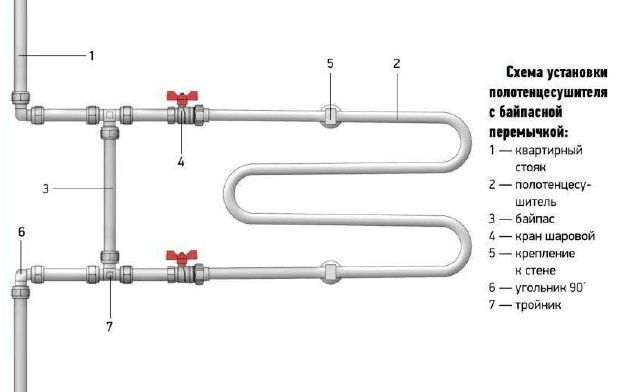

Байпасът в тази схема изпълнява важна функция – осигурява еднаква температура на подавания топлоносител във всички апартаменти, разположени по щранга. Сферичните кранове позволяват по желание да изключите уреда или дори да го свалите напълно, да монтирате на него термостат, който поддържа зададената температура.

Байпасът е важна съставна част от схемата за свързване на сушилнята за кърпи. Необходимо е да предвидите неговия монтаж още на най-ранния етап на инсталацията (+)

Много хора, опитвайки се да оптимизират циркулацията на топлоносителя през сушилнята, го правят изместен или избират за него тръба с диаметър с един порядък по-малък от захранващата тръба. Професионалистите смятат този подход за неоправдан. При уред с проста конфигурация се наблюдава добра циркулация и с директен байпас.

Това явление може да се обясни с помощта на законите на физиката: охлаждащата се течност в сушилнята за кърпи има по-голямо специфично тегло в сравнение с по-горещия топлоносител, поради което той се насочва надолу.

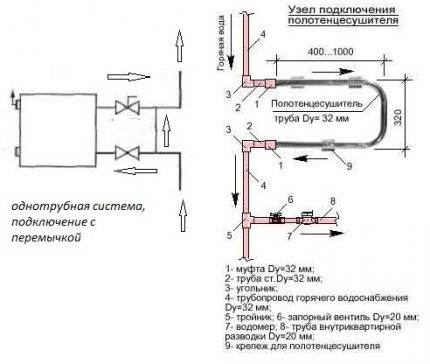

По аналогия със схемите за свързване към мрежата за топла вода, врязването в отоплителния кръг се извършва както с байпас, така и без него. Използването на кран, който спира потока, зависи от това дали монтажът на сушилнята за кърпи се извършва в многоетажна или частна къща (+)

В резултат охладената течност се изтласква в централната тръба от долната точка на агрегата. Течност с по-висока температура от щранга постъпва в горната точка на сушилнята за кърпи и цикълът се повтаря. Охлажданата вода тук изпълнява ролята на вечен двигател.

Някои съветват да се монтира спирателна арматура на байпаса за спиране на водния поток. Но това противоречи на правилото, според което в многоетажна сграда нито един собственик на апартамент не трябва да има никаква възможност сам да спре централния щранг и да лиши всички от топла вода.

Различно е положението при частна къща – тук собственикът може да постави кран, където пожелае, но ако системата е правилно балансирана и има термостатични уреди, то няма нужда от монтиране на кран на преградката.

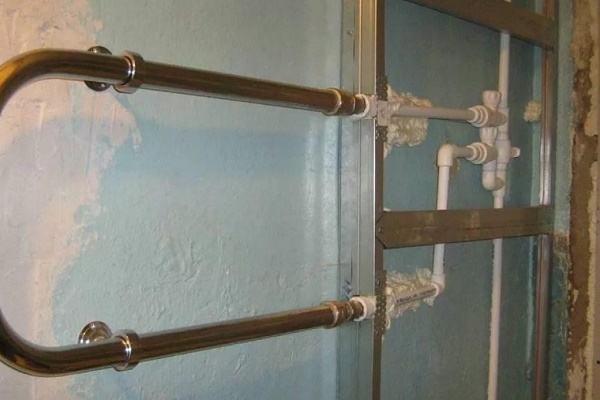

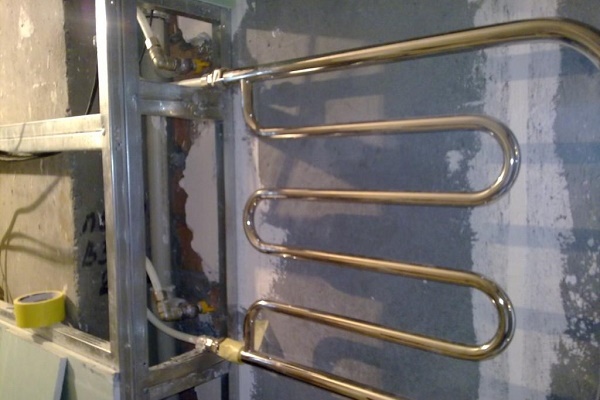

Не твърде естетически привлекателното открито полагане на тръби може да се скрие:

Спирателните кранове пред ПС са необходими, за да се управлява работата му. За тази цел са подходящи както сферични, така и двупозиционни и многооборотни варианти. За отстраняване на въздушни тапи те са малоподходящи.

Докато изделията са нови, това може да стане чрез отвиване на гайката, но поради това уплътненията бързо се износват. Ако крановете имат резба, но тръбите нямат, тогава тя трябва или да се нареже, или да се заварява подходящ фитинг.

В новостройката монтирането на полотенцесушителя в отоплителната система е по-лесно, но топъл ще бъде само през отоплителния сезон. Инсталирането в СТВ е по-ефективно.

Технология на работа с модел „стълба“

На естествена циркулация могат да работят и схемите за свързване на полотенцесушителя «Лесенка» към щранга, като най-често се прилагат добре познатите свързвания – странично или диагонално.

За тези схеми няма значение нито посоката на подаване на топлоносителя в щранга, нито скоростта на циркулация на топлоносителя; не се наблюдава забълване с въздух на системата в случай на спиране на водоподаването.

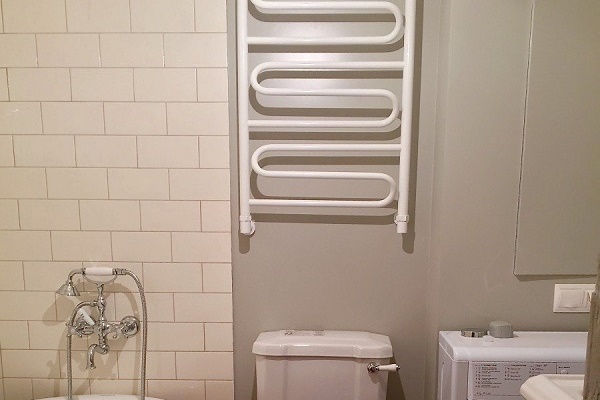

Полотенцесушителят «Лесенка» се отличава с висока топлоотдача и украсява помещението. С малък опит можете да извършите монтажа му самостоятелно (+)

Последователността на свързване е същата като в случая с ПС с проста конфигурация.

За да работи схемата, трябва да се вземат предвид някои особености:

1. Отводът на щранга, който се намира отгоре, го разположете на нивото на ПС или над неговата горна точка, а този отдолу – наравно или под долната му точка.
2. Спазвайте строго хоризонталността на подвеждащите тръби или направете наклон 5-10 мм по цялата дължина. При неспазване на това условие могат да възникнат въздушни тапи. Ако сте избрали долно захранване, то използването на тръба с по-малък диаметър за байпаса е недопустимо.
3. Избирайте тръби с диаметър не по-малък от 25 мм, ако са полипропиленови, минимум ¾ инча — стоманени, сферични кранове 3/4″. При по-малки диаметри ще се наблюдава неравномерно затопляне — по-горещо отгоре и по-студено отдолу.
4. Поставяйте пластмасовите тръби в изолация, ако сте планирали да ги вградете в стената.

В случай, че сте инсталирали стеснен байпас или сте го преместили, то естествената циркулация ще работи в комбинация с принудителната. Тази схема има съществен минус: пълна неработоспособност при долно свързване, допустим е само горният вариант.

Положителни страни също има: при горно захранване работи стабилно, не се завъздушава, сушилнята за кърпи може да се отдалечи от щранга на произволно разстояние.

Страничната и диагоналната схема на свързване на сушилнята са приблизително равни по ефективност (+)

Ако е взето решение да се изпълни долно свързване, то бъдете готови за това, че този начин е по-малко ефективен, но има и някои плюсове: посоката на подаване на вода в централния щранг няма значение, появява се възможност да се скрият тръбите под ваната.

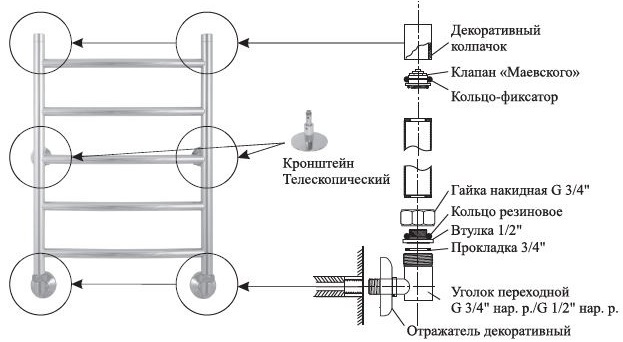

Основният недостатък — задължително наличие на кран Маевски за изпускане на въздух. Задължително условие за работоспособността на схемата е изграждане на долен отвеждащ тръбопровод под корпуса на сушилнята.

При желание, долното свързване може да се преработи в странично. За целта на входната и изходната тръба се монтират ъгли 90°. Работното сечение на преходниците не трябва да се различава от диаметъра на тръбите в по-малка страна, иначе работоспособността на системата ще се наруши. Обратната модернизация — преработка на страничното съединение в долно, е невъзможна.

Ако всички тръби са вградени в стената, може да се инсталира сушилня със странично свързване. Такава конструкция изглежда естетично (+).

Връзване на сушилнята за кърпи в централизирана отоплителна система

Ако искате да извършите монтаж на сушилнята за кърпи през зимата, то от тази идея едва ли ще излезе нещо. В този случай ще се наложи да спрете отоплението и да отстраните топлоносителя от системата, така че ще трябва да изчакате до лятото.

Но и тогава работата се усложнява от това, че отоплителната система трябва да се изпразни, а нейното захранване да се прекъсне. За всичко това трябва да се осигури разрешение от службите на ЖКХ.

Трудно е да се извърши и проверка на работоспособността на ПС през лятото. Недостатъците, като течове в областта на заваръчните шевове и резбовите съединения, ще се проявят едва след включване на отоплението. Този факт отново говори в полза на задължителното инсталиране на кранове след байпаса.

Свързване сушилка за кърпи в извънградска къща

Условията в частна къща са по-благоприятни за инсталиране на сушилка. При наличие на автономна система за подаване, тук водата е по-чиста. Може да се купува вносен ПС, който се бои от натрупване на утайка.

Обикновено в такава къща за баня се отделя достатъчно голямо помещение, което разширява границите на избор на агрегат по габарити и форма. А за работите по свързване не е нужно разрешение от съседите.

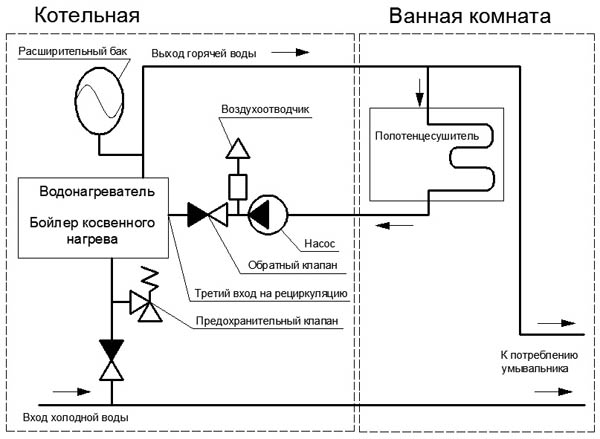

Независимо от това, къде смятате да свържете полотенцесушителя — в отоплителната система или в ГВС на къщата, не може да се мине без врязване на уреда в тръбите

Самата схема на свързване е аналогична на използваната в многофамилна сграда. Необходимо е да се помни, че уредът трябва да се свързва изключително по посока на потока на водата. При дължина на подводката до 50 см, разполагайте тръбите хоризонтално, при по-голяма дължина — правете наклон по цялата дължина.

Спазвайте разстоянието между стената и водопроводната тръба. При диаметър на тръбопровода 4-5 см, се избира разстояние от 5 до 5,5 см. Когато стойността на диаметъра е по-малка от 2,3 см, този промеждутък се намалява до 3,5 см.

Като се имат предвид температурните деформации, на които са подложени горещите тръби, не е позволено да се закрепва ПС на опорите чрез заваряване, закрепването трябва да бъде свободно.

Типични грешки на самостоятелните майстори

Когато при странично или долно свързване долният отвод се намира над крайната точка на ПС, между долната част на уреда и точката на свързване на долния отвод се образува застойна зона.

Това е следствие от факта, че охладената течност, спускайки се надолу, не може да попадне обратно в стояка поради натиска върху нея от стълба гореща вода с по-малко специфично тегло. Докато допустимата разлика във височините между долния отвод и долната част на полотенцесушителя не е превишена, уредът работи, а след това – циркулацията в него спира.

Циркулацията ще спре и в случай на наличие на коляно, образувано от горната тръба. Да накара такава схема да заработи може само врязването на кран Маевски, за да се изпуска периодично натрупаният въздух. Понякога в горната тръба правят примка, като я полагат зад обшивката на тавана, а долната тръба зазиждат в пода.

Отгоре ще се натрупва въздух, а охладената вода в агрегата ще се окаже блокирана в долната примка, намираща се в пода. Движението на топлоносителя напълно ще спре.

За да се изпуска въздухът, образуващ се при кипене на топлоносителя или внесен в отоплителната система по време на нейното пълнене, се инсталират въздухоотводчици (+)

Изводи и полезно видео по темата

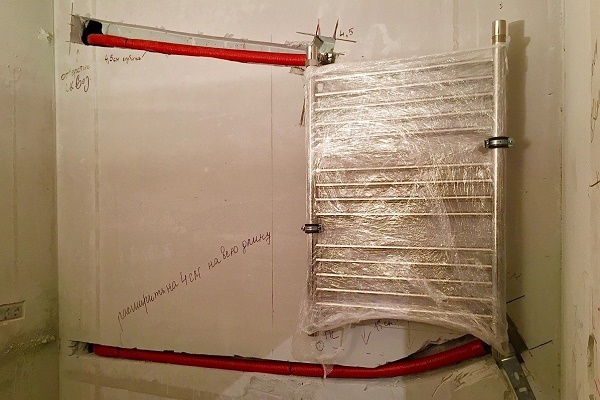

Процесът на монтиране на уреда в новопостроена сграда преди извършване на довършителните работи:

Видео за грешките при избора и свързването на кърпасушителя:

Схема на свързване сушилка за кърпи Схемата на свързване на кърпасушителя не може да се нарече сложна. Тя е напълно изпълнима за домашния майстор. Но, пренебрегвайки правилата и дори незначителните нюанси, може да си навлечете много неприятности.

Има ли какво да добавите или възникнаха въпроси относно технологията на свързване на кърпасушителя? Моля, оставете коментари към публикацията. Формата за връзка се намира в долния блок.
