Може ли да се направи отоплителният кръг единен наведнъж на два етажа?

Добър ден, Владимир.

Обемист въпрос, ще предложа два варианта на решение.

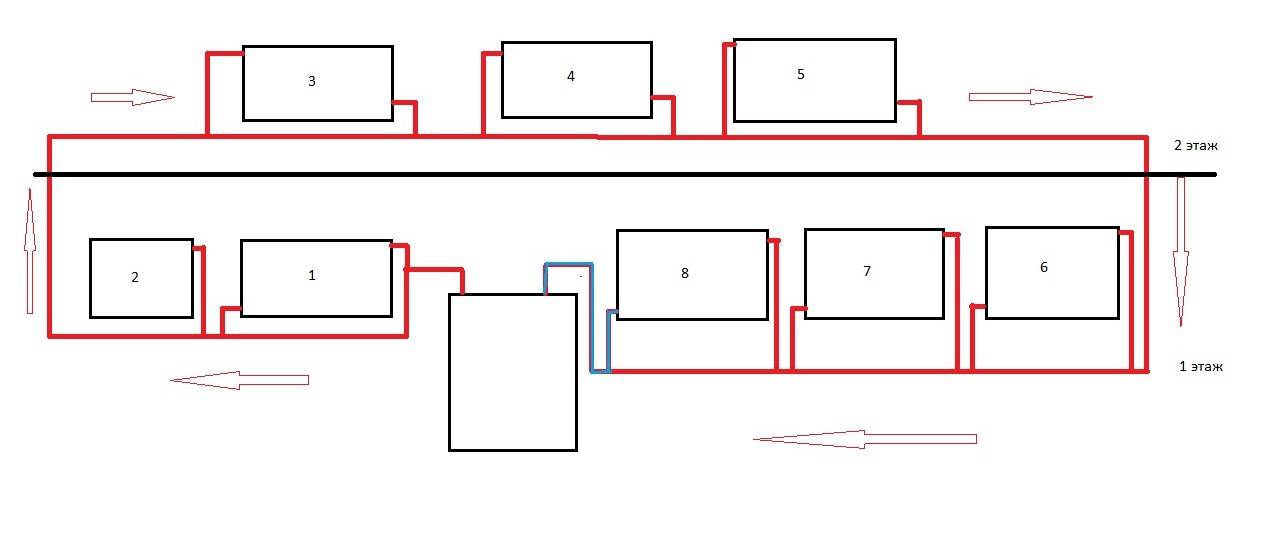

Първият вариант е нагледно изобразен на схема 1. Основният недостатък – силно охлаждане по големия кръг. Първите радиатори са най-горещи и колкото по-далеч, толкова по-студени:

– 1, 2 са най-горещи;
– 3, 4, 5, 6, с умерена температура;
– 7, 8 са по-хладни.

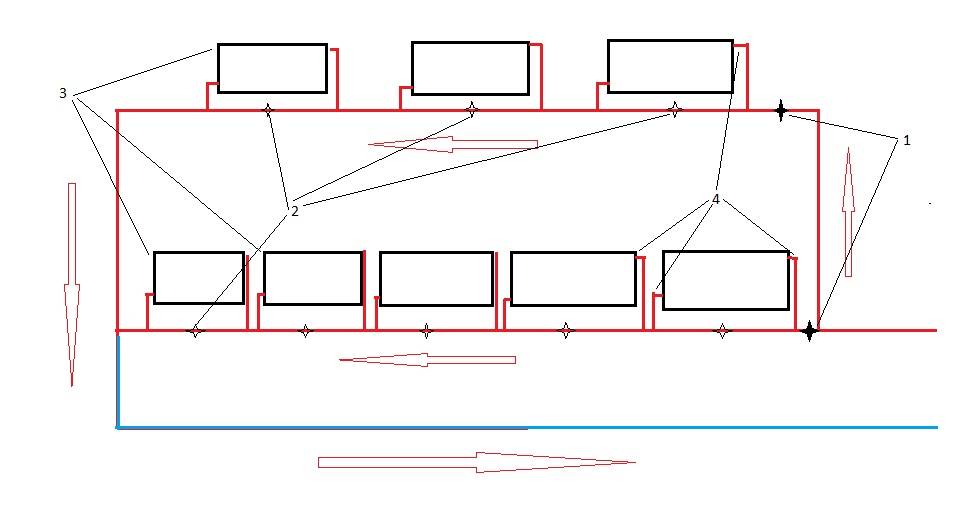

Вторият вариант е нагледно изобразен на схема 2. Това е доста ефективен вариант на изпълнение, позволяващ лесно да се извършва балансиране на системата и да се регулира температурният режим на радиаторите. Пояснения:

1 – регулировъчен иглен кран за балансиране на системата;
2 – байпас. Ще позволи да се регулира или напълно да се изключи една батерия;
3 – на етапа на инсталацията задължително да се предвиди наличието на кран на Маевски на всеки радиатор;
4 – инсталират се сферични кранове. Позволяващи безпрепятствено да се извърши ремонт, подмяна или временно да се изключи един конкретен радиатор от системата.

КПД на такава система е значително по-висок, позволява да се регулира температурният режим за всяка стая поотделно.

—————-

Ако сте обърнали внимание, и в двата варианта е осъществено диагонално свързване. На схема 3 нагледно се вижда предимството на диагоналното свързване. КПД е по-висок с 12%. Но в това свързване има един недостатък – отделеното място с времето се пълни с тиня.

Проблемът се решава доста лесно. На етапа на монтажа трябва да се инсталира промивен кран (мястото на инсталация е обозначено с цифра 1). Когато ъгълът стане с по-ниска температура, със сферичен кран се затваря само връщащата тръба от радиатора и се отваря промивният (предварително поставяте произволен съд) цялата тиня, отлаганията под налягане се измиват от този участък.

Мога да предположа, че по броя на радиаторите площта на вашата къща е 100-130 м2, затова система с един кръг ще бъде напълно удовлетворителна. В същото време два кръга ще направят системата по-гъвкава, със значително по-големи възможности. Представената схема изисква по-малко балансиране, в случай на приблизително равна дължина на кръговете. Изхождайки от действителното разпределение на къщата, разположението на отоплителните елементи, може успешно да се доработи, доближавайки практически до идеалните условия.
