Какво, ако входът на радиатора се направи отдолу, а изходът – отгоре?

Добър ден, Андрей.

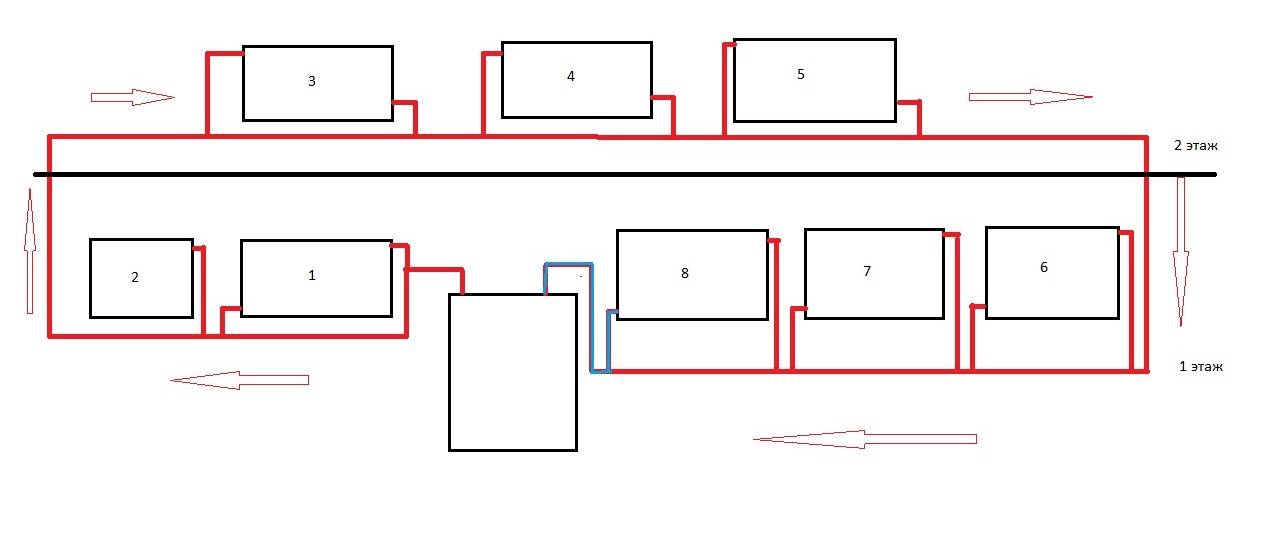

При цялото ми уважение, вие бъркате вариантите за свързване на радиаторите със схемата за отопление. Ленинградка – това не е принцип на свързване на радиаторите, а еднотръбна отоплителна система. На приложения от вас чертеж има двутръбна система, за нагледност вижте схема 1 и ги сравнете.

Ако обърнете внимание, при вас обратната линия върви по отделен щранг, а в ленинградката подаването/обратката са свързани на една тръба. Топлоносителят преминава от един радиатор в друг и така докато не се върне отново в котела.

Предложената от вас отоплителна система се смята за по-ефективна. Тя позволява регулиране на температурния режим на всеки отделен радиатор за разлика от еднотръбната. Заради обективност трябва да се отбележи: еднотръбната също подлежи на регулиране с помощта на устройство за байпаси. При избора на отоплителна система за дома е важно да се вземе предвид площта на един етаж, за еднотръбната не трябва да надвишава 100 м2.

Да се върнем към схема 1 и нагледно да видим недостатъците. Радиатори 1-3 винаги ще бъдат огнени, 4-6 с оптимална температура, а 7-8 най-студени. В крайна сметка, за да се поддържат комфортни условия в стаите с радиатори 7-8, е необходимо котелът да се включи на по-висока мощност, като при това в стаите с радиатори 1-3 ще бъде толкова горещо, че ще се налага да се отварят прозорците. Рационалността на потреблението на газ не е на най-високо ниво.
А сега да преминем към свързването на радиаторите.

Вие не съвсем правилно разбирате принципа. При нагряване водата се разширява, което води до движението ѝ по тръбите, при охлаждане водата гравитационно се връща обратно по обратката към котела, в резултат на което възниква естествена циркулация. Закона възпроизвеждате правилно, само че на практика се прилага обратно. Въздухът във всеки случай се издига нагоре, независимо от това как са свързани радиаторите. Затова крановете за изпускане на въздух винаги се монтират в горния ляв или десен ъгъл на радиатора.

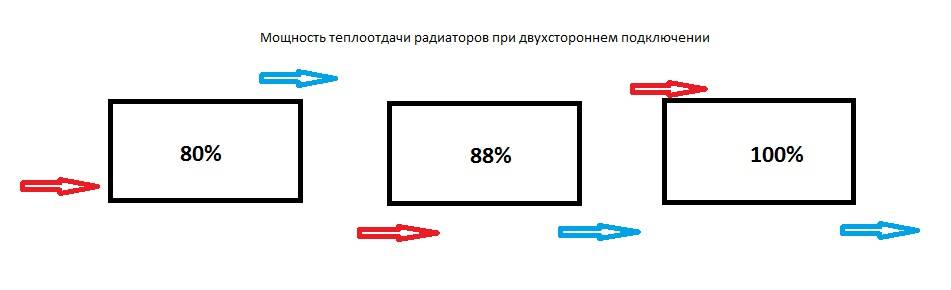

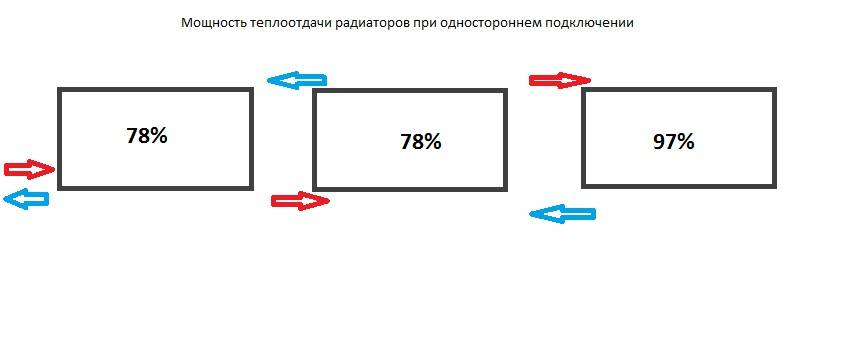

По отношение на КПД на радиаторите в зависимост от тяхното свързване. Принципно се разделя на два типа: едностранно (схема 2) и двустранно свързване (схема 3). Както виждате, ефективността на предложеното от вас свързване е 80%. Максималната 100% е точно при аналогичен вариант, но точно обратно.

Като заключение. Отоплителната система във вашата схема е правилна, а свързването на радиаторите не е избрано по най-оптималния начин.
