Кратност на въздухообмена в офисни помещения: норми и правила за организиране на правилния въздухообмен

Съгласете се, да работите в задушен кабинет със застоял въздух е много неприятно – възниква усещане за силна умора, постоянно желание да легнете да спите, както и немотивирана раздразнителност. Причината за това състояние е изключително проста – недостатъчно съдържание на кислород във вдишания въздух.

Именно поради това осигуряването на правилен въздухообмен в офисите е един от най-сложните проблеми на съвременното строителство. За определяне на нормативите и изискванията относно това каква трябва да бъде кратността на въздухообмена в офисни помещения, бяха проведени многобройни експерименти и изследвания.

Резултат от тези работи – съставяне на нормативна документация, съдържаща нормативи за кратност на въздухообмена. Осигуряването им е невъзможно без правилно обустройство на вентилационната система.

Законодателни норми и изисквания

Нормативите за въздухообмен, изложени в СП 60.13330.2016, се определят от предназначението на кабинета и броя на работещите в него хора.

Документът съдържа следните изисквания към кратността на въздухообмена (в изчисление на човек):

• помещение, използвано за провеждане на оперативни съвещания – 60 м³/ч;
• кабинет на ръководителя – 60 м³/ч;
• приемна на ръководителя – 40 м³/ч;
• зала за преговори – 40 м³/ч;
• опен-спейс (офис от отворен тип) – 30 м³/ч;
• коридори и фоайета – 11 м³/ч;
• тоалетни – 75 м³/ч;
• стаи за пушене – 100 м³/ч.

Осигуряването на адекватна вентилация на помещението е важно не само от гледна точка на производствената безопасност. Става дума за здравето на хората и качеството на работа.

Спазването на нормативите за кратност на въздухообмена в офисно помещение се отразява пряко на качеството на работа на персонала, а резултатът от работата на колектива – на печалбата на компанията.

Застоял, задушлив въздух не способства за повишаване на работоспособността на колектива, а оттам – влошава ефективността на работата и компанията търпи икономически загуби. Неспазването на изискванията, изложени в СНиП 41-01-2003, ще доведе не само до налагане на глоби, но и ще причини множество функционални проблеми.

Изисквания към вентилационната система на офисите

Правилата са изключително прости и разбираеми.

За да се спазва кратността на въздухообмена в офисните кабинети, трябва да бъдат осигурени следните неща:

1. Систематичен приток на обогатен с О2 въздух.
2. Извеждане на отработения въздух с висока концентрация на СО2.
3. Премахване на прах и други замърсявания от приточния поток.

Съответстваща на всички горепосочени изисквания и като взема предвид нормите за въздухообмен на човек, вентилационната система ще осигури необходимия въздухообмен в помещението, дори и в случай, че естественото проветряване на офиса изобщо не се извършва.

Например, в някои бизнес центрове офисните помещения са разположени на подземни етажи и изобщо нямат прозорци.

Съвременните технологии позволяват използването дори на помещения от сутеренен тип за обзавеждане на офиси – вентилационната система осигурява постоянен приток на обогатен с О2 въздух.

Също така има изисквания, отнасящи се директно до самата вентилационна система. Само система за вентилация, която им съответства на 100%, може да бъде използвана в съвременен офис.

Ето най-значимите от критериите:

1. Безшумност.
2. Икономичност на потреблението на енергия.
3. Възможност за коригиране на функционалните параметри на системата, простота на управление.
4. Функционалност, съчетана с компактност.
5. Простота на монтажа, липса на необходимост от извършване на сериозни ремонтни работи.

Грамотната организация на въздухообмена позволява рационализиране на използването на площите на търговските помещения.

При това условията в офис, разположен на 3-тия етаж и, например, в подземно помещение, няма да се различават.

Разновидности на организацията на въздухообмена

По какъв начин ще бъде решен въпросът с вентилацията – решават инженерите и проектантите. Важното е всичко да съответства на изискванията.

В зависимост от особеностите на сградата и функционалните, инженерни характеристики на помещението, в което трябва да се осигури въздухообмен, се избира една от изброените по-долу системи:

• приточно-смукателна вентилация – най-търсеното решение при оборудване на всякакви офиси;
• приточно-смукателна с рекуперация на топлина;
• приточна и сборна приточно-смукателна;
• система за централно климатизиране.

Поради своите функционални особености, най-голяма популярност получиха първите две системи.

В Европа почти навсякъде инсталират системи с рекуперация. Въпреки че всеки от изброените варианти има своите предимства.

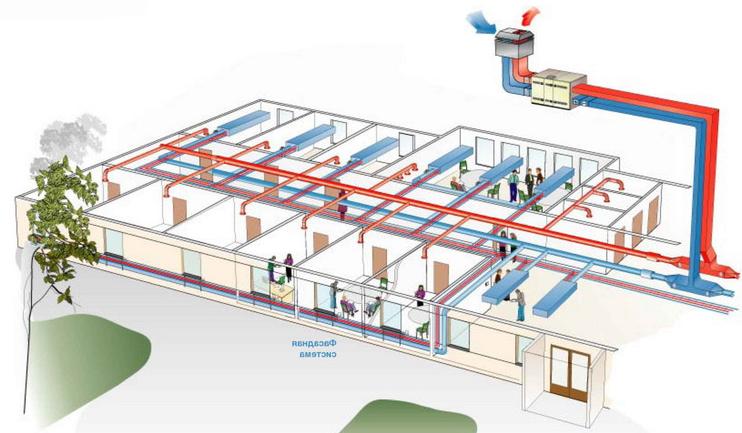

Изобразената на схемата вентилационна система е подходяща за осигуряване на приток на свеж, обогатен с О2 въздух в помещение с относително малка площ.

Като цяло, изборът на разновидност на вентилационната система се обяснява с няколко фактора.

Най-значимите от тях са:

• площ на офисното помещение;
• планировка и брой на работещите хора;
• количество на работещата техника в помещението.

Всички тези критерии трябва да бъдат взети предвид при избора на вид и мощност на инсталираната система. За по-добро разбиране на въпроса има смисъл да се разгледат по-подробно всички особености на всеки от изброените по-горе видове вентилационни системи.

Приточно-изпускателна система

Принципът на работа на тази вентилационна система може да се характеризира по следния начин: през уличните отвори с решетки потокът свеж въздух попада в приточната инсталация, където се пречиства, нагрява или охлажда.

И след това, през разклоненията, той постъпва във всяко офисно помещение. Системата е проста и надеждна в експлоатация, подходяща както за големи, така и за малки помещения. С нейна помощ се осъществява организирано подаване и отвеждане на въздуха.

Функцията на въздушен напор (подпор) има приоритет в случай, че офисното помещение е разположено в близост до кухня или стая за пушене (под функция на подпор се разбира предотвратяване на проникването на задимен въздух в други помещения).

Важно е да се проектират пътищата за подаване на приточния въздух и местоположението на приточните отвори на въздуховодите по такъв начин, че образуването на „застой“ във въздушния поток да бъде изключено по определението.

Успоредно с това, не трябва да се създава усещане за течение. Друга важна функция на вентилацията е осигуряването на максимално равномерно разпределение на постъпващия свеж въздух във всички помещения.

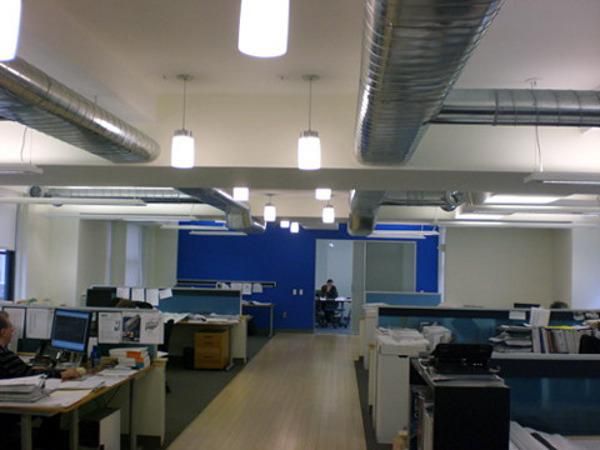

Предимствата на приточно-смукателната вентилационна система правят работата в офиса комфортна, а също така позволяват на собствениците на помещението да избегнат излишни разходи.

Търсенето на приточно-смукателно оборудване се обяснява с многобройните му предимства. С него е оборудвано огромното мнозинство от офиси.

На първо място, е необходимо да се обърне внимание на следните плюсове на тази система:

• замяната на обогатения с въглероден диоксид въздух в помещенията с чист (свеж) се извършва постоянно;
• освен че постъпващият в офисите въздух се пречиства предварително, той също така се затопля;
• осигурява се овлажняване на приточния въздух. Тази функция присъства не във всички модели вентилационни устройства;
• икономисва се потреблението на електроенергия.

Проста и универсална схема, позволяваща да се създаде проект практически за всяко помещение, независимо от архитектурните и конструктивните особености. Дори и да става въпрос за сграда от предреволюционно строителство.

В същото време, не може да не се споменат и недостатъците на използването на приточно-смукателната вентилация:

1. Шум - обяснява се с въртенето на лопатките на вентилаторите.
2. Не е предвидена възможност за охлаждане на постъпващия въздушен поток през топлия сезон на годината.

Съответно, възниква необходимост от инсталиране на специализирано оборудване, използвано за нормализиране на климата вътре в сградата.

А и високо ниво на комфорт с такъв шум не може да се осигури.

Особености на приточната вентилационна система

Нагнетяването на свеж въздушен поток навътре се осигурява от оборудване за приточна вентилация.

Извеждането на въздух с високо съдържание на CO2 става през отворите на вентилационната шахта.

Приточната вентилационна система на офиса е оптимално подходяща за осигуряване на постоянно постъпление на свеж въздух. Тя се състои от въздуховоди, адаптери и други елементи.

Използването на приточна вентилация в офиса осигурява редица предимства.

Най-важните от тях са изброени по-долу.

• системата осигурява интензивен въздухообмен в пространствената среда и непрекъснато подаване на обогатен с О2 въздух до всички кабинети, разположени в сградата;
• постъпващите навътре въздушни маси се пречистват качествено;
• осигурява се нагряване на входящия въздушен поток до необходимата температура. Благодарение на това се постига нужното ниво на комфорт;
• икономисва се разход на електроенергия. Това става възможно благодарение на оборудването на приточно-изпускателните устройства с рекуператор на топлина. Уредът прави възможно нагряването на входящия въздушен поток с топлина, която се отвежда от офисите – успява да се „използва“ до 80% от енергията, която иначе се губи напразно. При това не се получава смесване на потоците, качеството на приточния въздух остава непроменено.

Недостатък: монтажът на приточна вентилация е доста скъпа процедура. Въпреки това не може да се нарече цената ѝ неоправдана.

Система за централно климатизиране

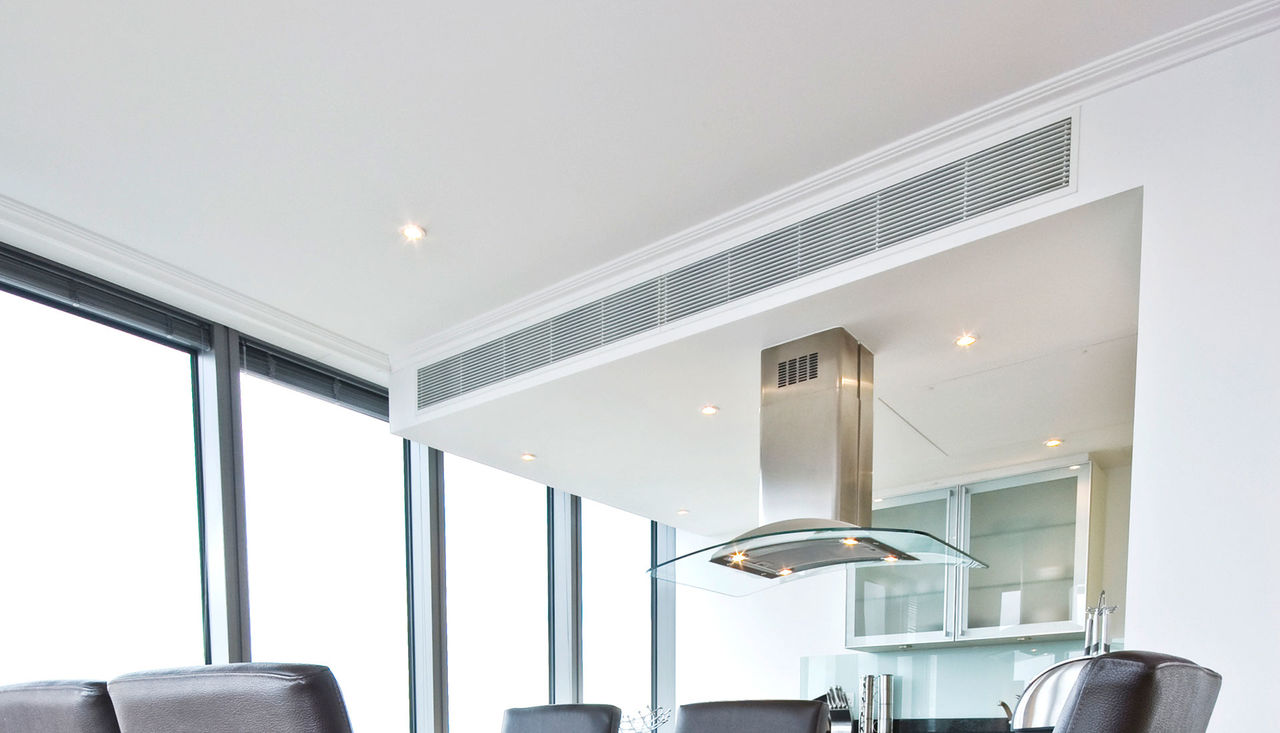

Използването на системата е актуално в малки офиси – каналните климатици осигуряват оптимално вентилиране и пречистване на въздушния поток в помещения с малка площ.

Най-често място за инсталиране на канален климатик става коридорът или тоалетната.

Относително нискомощна и проста в план на монтаж система; качествено вентилира и пречиства въздушния поток в помещения с малка площ.

Вътрешен блок не е предвиден в конструкцията на системата. Липсва възможност за задаване на определена температура за всеки кабинет. За офиси, чиято площ надвишава 200 кв.м, не се използва.

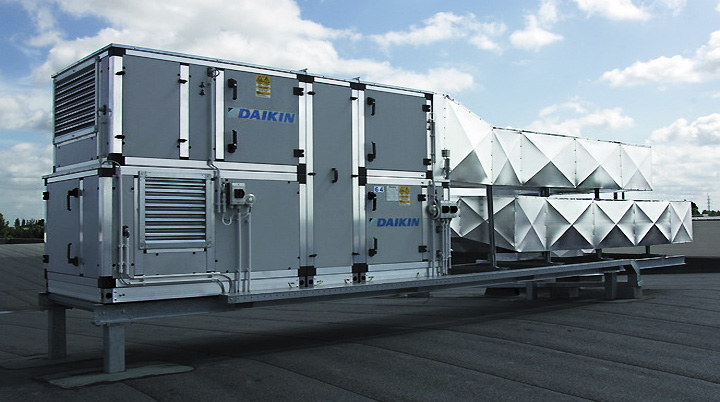

Също така за обустройване на вентилационни системи се използват централни климатици. Тези устройства се прилагат за вентилиране на помещения с големи площи, а и самите климатици се отличават с немалки размери. Най-често се монтират на покрива на сградата или в сутерена.

В елитни офиси строителите инсталират централен климатик с голяма мощност, който осигурява необходимия въздухообмен във всички помещения.

Важно предимство на централните климатици – тяхната многофункционалност. В състава на устройствата влизат няколко секции.

Задължителни елементи са елементите, осигуряващи:

• охлаждане/нагряване;
• филтрация;
• поглъщане на шум;
• овлажняване на въздуха.

Скъпоструващо, но въпреки това изгодно решение. Най-често се използва в сгради, разделени на производствена и офисна част.

Съставяне на проект за вентилация на офиса

Като се има предвид, че вентилацията е сложна инженерна система, предназначена за осигуряване на постоянен приток на чист и свеж въздух, отстраняване на вредни съединения и създаване на комфортни условия, необходимостта от разработване на проект не буди съмнение.

Осигуряването на адекватен въздухообмен в офисно помещение – сериозна задача, която изисква детайлно планиране, съставяне на подробна сметка и отчитане на множество нюанси

При това трябва да се има предвид, че всяка вентилационна система има своите особености. Затова проектът се разработва изключително за конкретното помещение с отчитане на всички негови особености.

Вземат се под внимание:

1. Броят на персонала, намиращ се едновременно в помещението.
2. Изисквания относно нормативна температура и/или влажност, чистота от прах и други вредни вещества.
3. Особености на архитектурата – височина на помещението, наличие на греди и други инженерни комуникации.

Не е трудно да се досетите, че да се отчетат всички горепосочени нюанси без предварителен проект е практически невъзможно.

Именно затова преди началото на работата се съставя подробен проект на вентилационната система.

Най-малкото отклонение от проекта води до грубо нарушение на работата на вентилационната система – именно затова си струва да се наемат само профилирани специалисти

Опитите за монтаж на вентилационната система без предварително създаване на проект почти винаги са водили до неблагоприятни последствия.

Какво да се вземе предвид на етапа на проектиране?

На етапа на разработване на проекта на вентилационната система подлежат на съгласуване следните моменти:

• Особености на архитектурата и конструкцията на офисната сграда/кабинетите.
• Местонахождение на оборудването.
• Вероятно разположение на каналите, по които ще тече въздушният поток.
• Показател на мощността на електроинсталацията.
• Наличие на възможност за подаване на вода, както и вероятни пътища за отвеждане на кондензата. Осигуряване на свободен достъп до вентилационната система.
• Възможност (при необходимост) за внасяне на промени в конструкцията.

В проекта на вентилационната система не си струва да се правят корекции за работата на системата за климатизация като допълнителен източник на осигуряване на въздухообмен.

Това се обяснява много просто – само вентилационната система осигурява адекватен въздухообмен.

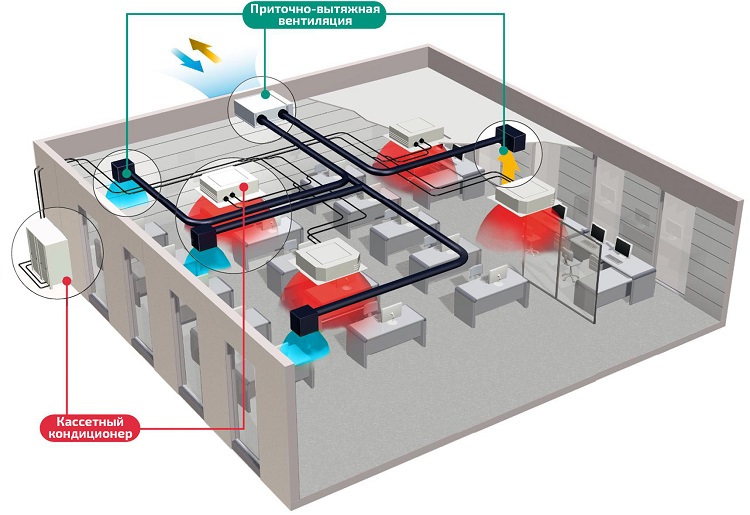

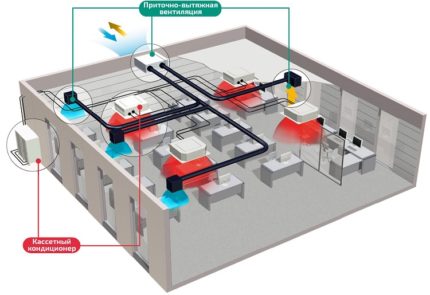

Удачното съчетание на климатик с приточна вентилация позволява да се подава в помещението свеж, овлажнен и пречистен въздух, като същевременно се спестява електроенергия

Климатиците са предназначени за подобряване на характеристиките на постъпващия въздух (корекция на температурата, овлажняване, пречистване от вредни компоненти), но нито един, дори и най-модерният климатик, не осигурява приток на свеж, обогатен с O₂, въздух.

Друг въпрос – централните климатици с приток на свеж въздух, които могат да осигурят приток на въздух, отговарящ на всички изисквания.

Процесът на проектиране на вентилационната мрежа включва извършване на изчисления:

1. Обмен на въздушни потоци.
2. Схеми на комуникациите.
3. Топлинни притоци. Изчислението се провежда за всяко помещение поотделно с отчитане на техническите и конструктивните особености на сградата.
4. Площи на сеченията на пътищата, по които се осъществява обменът на въздушни потоци.
5. Загуби на налягане в мрежата на вентилационните канали.
6. Необходима мощност на калорифера.

Освен това се определя оборудването, необходимо за комплектоването и сглобяването на вентилационната мрежа. Изготвя се проектна документация и се съгласуват всички детайли.

Изводи и полезно видео по темата

Мнение на професионалист относно монтажа на вентилационната система и начините за осигуряване на адекватен въздухообмен в офиса:

Спазването на изискванията на СП 60.13330.2016 и СНиП 2.04.05-91 Изменение № 2 позволява да се осигурят комфортни условия на труд в офисното помещение.

Необходимата кратност на въздухообмена може да се осигурява от вентилационни системи от няколко типа, със своите предимства и недостатъци. Всички тези нюанси задължително трябва да се вземат предвид при избора и съставянето на проекта.
