Кратност на въздухообмена в спортна зала: правила за устройство на вентилацията в спортната зала

Съвременната спортна зала или фитнес център не е просто място, където се провеждат състезания и тренировки. Това е пълноценен комплекс, разделен на множество сегменти. И за нормална работа трябва да се вземат предвид огромен брой фактори, включително и правилната рециркулация на въздуха в помещенията.

Съгласете се, за пълноценна тренировка е важно въздухът в залата редовно да се обновява. И кой би искал да спортува в помещение, където мирише неприятно?

В тази статия ще разгледаме подробно каква трябва да бъде кратността на въздухообмена в спортната зала и на какви СП трябва да отговаря всичко. Също така ще предложим няколко варианта за решаване на този въпрос, в зависимост от размера на спортната зала и видовете помещения в нея.

Нормативни изисквания за устройство на спортна зала

Действащият СП 118.13330.2012 е основният документ, според който се изчисляват всички норми.

Основните моменти изглеждат така:

• За всеки спортист или трениращ вентилационната система трябва да осигурява минимум 80 куб. метра въздух на час. За всеки зрител – не по-малко от 20. В големи зали с големи трибуни се препоръчва да се оборудват отделни системи за циркулация на въздуха на трибуните.
• Отработеният въздух трябва да се отстранява незабавно. Това се отнася не само до непосредственото място за тренировка или провеждане на спортни събития, но и до останалите помещения.
• При създаването на проекта е необходимо да се вземат предвид допълнителни фактори, като повишено отделяне на пот и топлина.

Още един момент, който трябва да се вземе предвид, е разнородността на помещенията. Дори зали с подобно предназначение имат различни изисквания. Например, минималната допустима температура във фитнес залата не трябва да пада под 15 градуса.

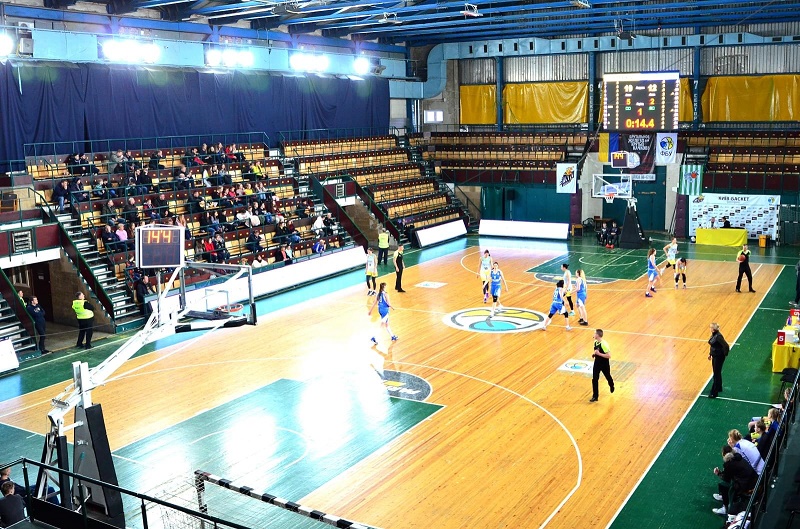

Ако трибуните в залата побират 800 и повече души, то за тях е необходимо да се изгради отделна система за въздухообмен.

Но ако става въпрос за помещение, където посетителите получават малко натоварване, например зали за йога, то в тях минималната температура трябва да бъде не по-малко от 18 градуса.

Но спортната зала включва и по-специфични места: съблекални, душове, сауни, помощни помещения, административни помещения. И за всяко от тях поотделно е предвидена своя норма.

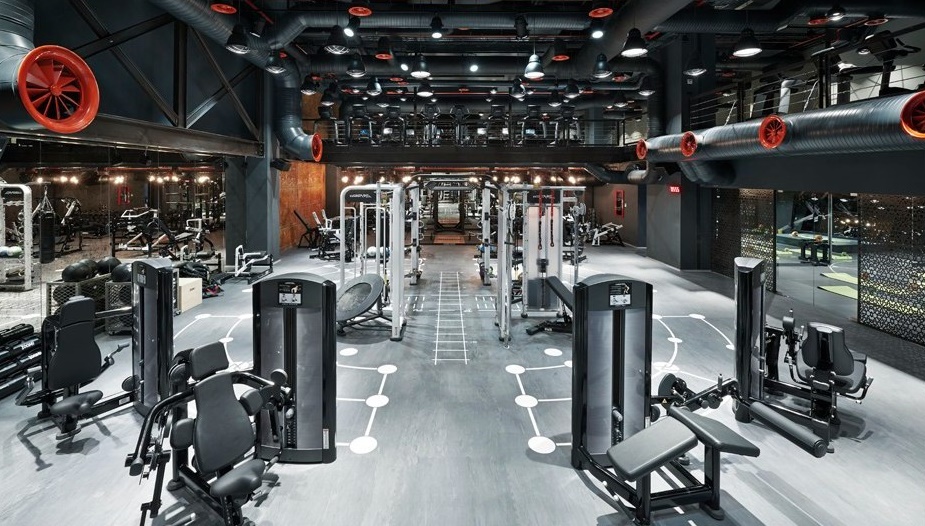

Правилно подбраните елементи на вентилационната система могат да станат част от дизайна на интериора на фитнес залата, неговият акцент, достатъчно е да ги декорирате в стила на помещението

Какво трябва да се вземе предвид при проектирането?

При проектирането, на първо място, е необходимо да се направят изчисленията. По-горе вече казахме, че за всеки спортист или трениращ трябва да се падат минимум 80 кубически метра въздух на час, а на всеки зрител още по 20.

Но тук си струва да добавим още една категория — персонал. За всеки работник на спортната зала е необходимо да се осигури циркулация на въздух от 40 кубически метра въздух.

Така формулата ще изглежда така:

V=N1*L1+N2*L2+N3*L3, където

N1 — брой трениращи, L1 — норма за въздухообмен за тях. N2 — брой зрители, L2 — норма за въздухообмен за тях. N3 — брой работници, L3 — норма за въздухообмен за тях.

Норми на подвижностаеромаси

При разработването на проекта и избора на оборудване е необходимо да се вземе предвид още един важен фактор — движението на аеромасите. Ако говорим с прости думи, то в спортната зала не трябва да има течение.

При извършване на изчисленията и избора на оборудване за обустройство на вентилационната система на спортната зала е необходимо да се вземе предвид и сечението на въздуховода.

В гореспоменатия СП е предвиден този момент, вентилацията на спортните зали има следните норми:

• басейни — не повече от 0,2 м/сек;
• зали за интензивни тренировки — не повече от 0,3 м/сек;
• зали за подготвителни и оздравителни мероприятия — не повече от 0,5 м/сек.

Ситуацията е обратно пропорционална на нормите на температурния режим. Непосредствено за тренировъчните площадки движението на въздуха трябва да бъде не повече от 0,3 м/сек. Но ако става въпрос за помещения за занимания с йога, то нормите са по-меки.

Други важни фактори

Да се изчисли необходимата мощност на вентилационната инсталация и движението на аеромасите — далеч не е всичко, което трябва да се вземе предвид при проектирането на спортната зала. Има няколко важни момента.

Първо, място за инсталиране на оборудването. То не трябва да се намира до спортен или друг инвентар. Желателно е вентилационната система да има дистанционно управление — това ще ви избави от много неудобства.

Второ, душове и съблекални. Въпреки малките си размери по площ, не си струва да се пренебрегва обустройството на вентилация в тези помещения. При недостатъчна вентилация в тях се образува конденз, а след него плесен, която може да се разпространи в други стаи и зали.

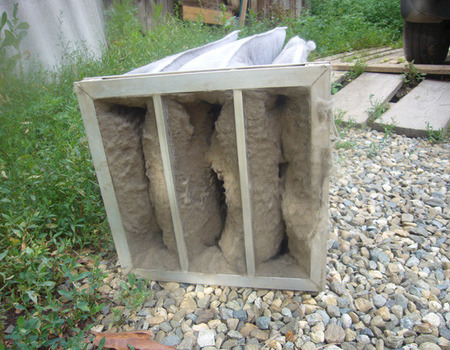

Не забравяйте навреме да почиствате и сменяте филтрите във вентилационните системи. Натрупването на прах пречи на пълноценната работа на вентилационната система и застрашава здравето на посетителите.

На трето място, филтрите. По правило въздухът се поема от улицата. Оборудвайте вентилационната система с филтри, за да осигурите максимален комфорт. Това е особено актуално за големите градове и зали, които се намират близо до промишлена зона.

Още една препоръка, която дават всички специалисти – изчислявайте проекта с резерв. Винаги може да възникне извънредна ситуация и част от оборудването да откаже, или изчисленията за посетителите да се окажат неверни, и да посещават залата повече хора. Препоръчителният резерв е 15-20% от първоначалните изчисления.

Видове вентилация, използвани в спортни зали

Съществуват три различни типа системи за въздухообмен, които се препоръчват за използване в спортни зали.

Канална. Система от въздуховоди осигурява циркулация на свеж въздух из цялото помещение, а за поемане на свеж и отвеждане на стар се използват смукатели с различна мощност. Идеален вариант за малки зали.

Централен климатик. Системата отговаря за поддържане на необходимата температура на въздуха. Най-често именно него използват в фитнес центровете.

При монтажа на централен климатик на покрива трябва да се погрижите за допълнителна топлоизолация на тръбите, за да не възникнат проблеми с вентилацията през зимния период.

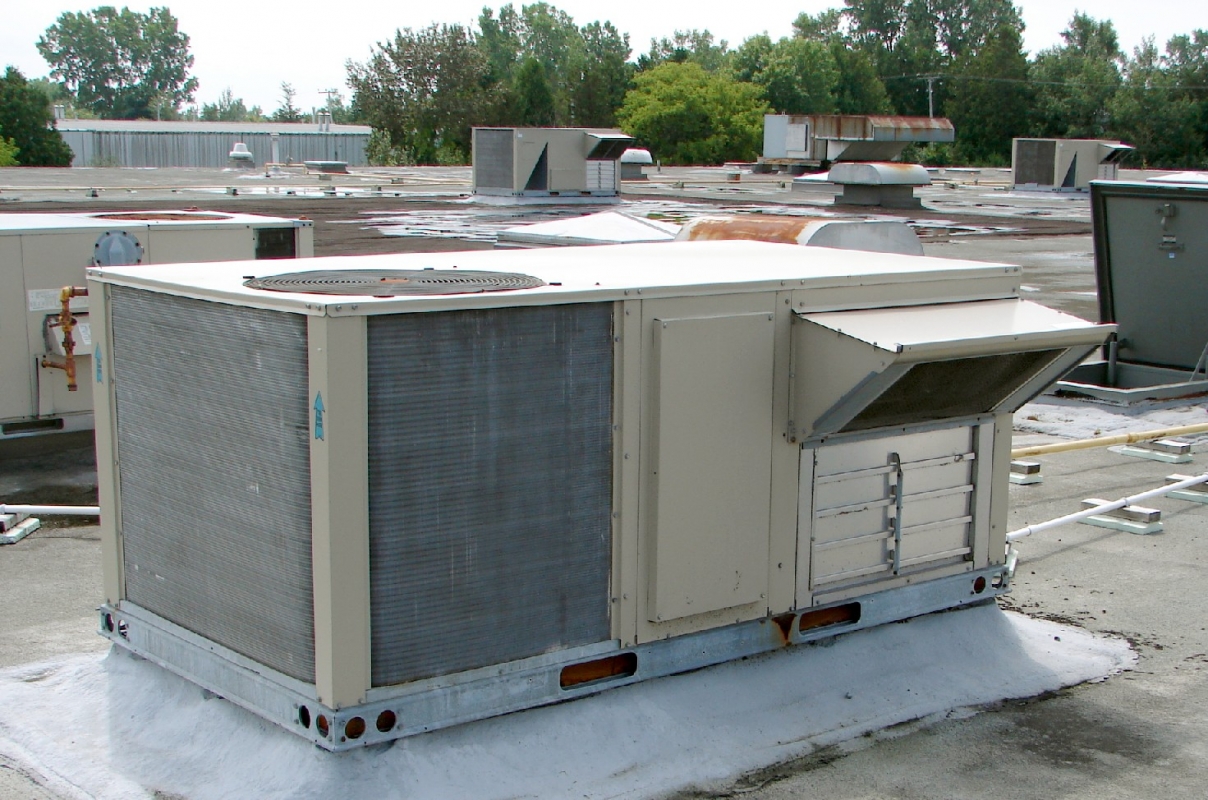

Моноблокова покривна инсталация. Това е по-големият брат на централните климатици. Най-често се използва в покрити стадиони и големи спортни комплекси.

Варианти за устройство на вентилационна система

Съществува огромен брой препоръки, от които трябва да се оттласкате при инсталиране на вентилация в спортни зали и регулиране на въздухообмена. Ще разгледаме два варианта – за малки спортни зали и големи фитнес центрове.

Вариант №1 – решение за малка спортна зала

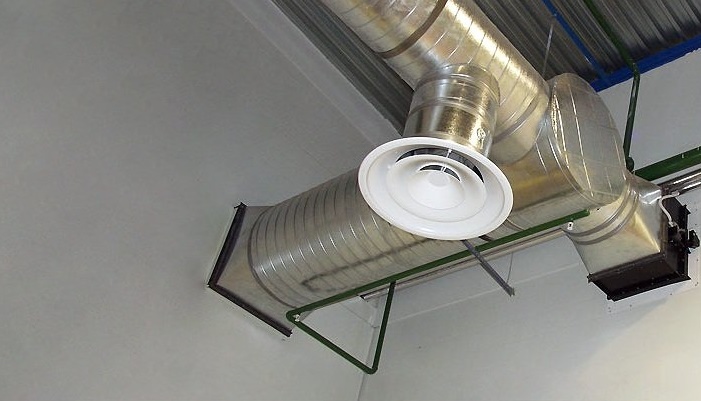

За малки зали идеален вариант ще бъде инсталирането на канална вентилация. Тя позволява да се сглоби инсталация с необходимата мощност, без да се харчат излишни пари. Каналната вентилационна система се състои от три основни елемента: канален вентилатор, въздухонагревател и филтър.

Едно от предимствата е относително простият монтаж. Каналната вентилация може да се скрие под окачен таван или в помощно помещение.

За поддържане на температурата могат да се използват различни видове климатици и радиатори. Както показва практиката, проблеми с температурния режим в подобни помещения не възникват.

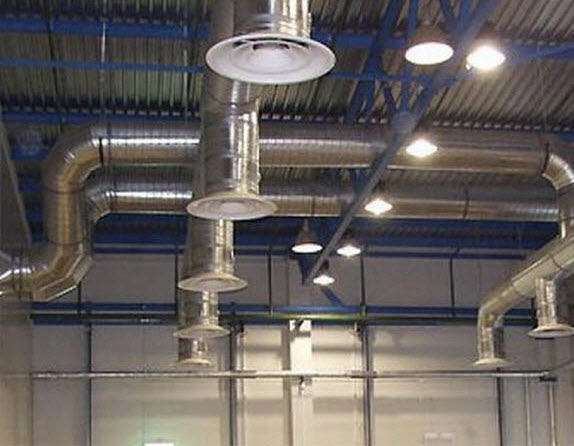

В спортни зали с високи тавани системата за вентилация може да се остави открита, няма нужда да се крие под окачен таван.

Канална система за въздухообмен осигурява приток на свеж въздух и отвеждане на стария. При това не е нужно да се занимавате с оборудване на душове и сауни, като правило те просто ги няма.

Вариант №2 – вентилация в фитнесцентър

Дори приблизителните изчисления показват, че за голям спортен център е необходимо да се използват мощни системи за вентилация и въздухообмен. Идеалното решение ще бъде инсталиране на оборудването на покрива.

Това значително ще спести място, ще осигури лесен достъп в случай на необходимост, като при това входът на покрива за външни лица ще бъде затворен.

Системата се получава сложна и се състои от няколко елемента. Климатици и вентилатори за поддържане на необходимата температура на въздуха. Калорифери, радиатори и други системи за отопление за отопляване на помещенията през студения сезон. Филтри за пречистване на постъпващия въздух и мрежа от въздуховоди.

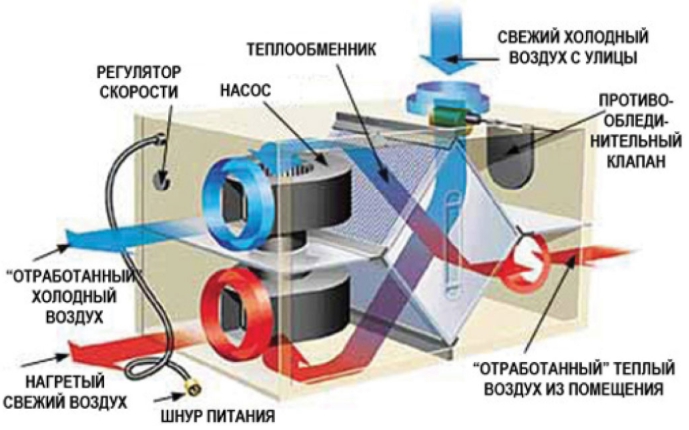

В рекуператора се извършва подгряване на входящите въздушни маси за сметка на изходящите. За сметка на това се пести енергия, като при това въздушните маси не се смесват помежду си.

Препоръчва се да се инсталират рекуператори за икономия на електроенергия за загряване на въздуха.

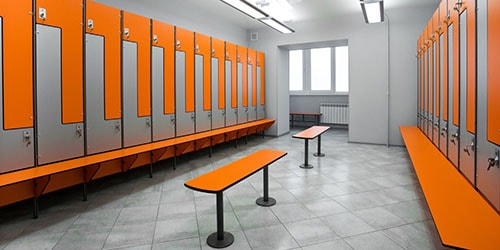

Съблекални, душове и сауни

Сега нека поговорим по-подробно за душовете и съблекалните. Системите за циркулация на въздуха за тях трябва да се монтират отделно. Въздухът в съблекалните трябва да постъпва в обем, два пъти надвишаващ обема на помещението, и 5 пъти надвишаващ обема на душовете.

Въздухът от съблекалните се извежда в двоен обем през душовете. Въпреки това, ако разликата в обема на въздуха в душовете е повече от 10 пъти, тогава въздухът се извежда през съблекалните.

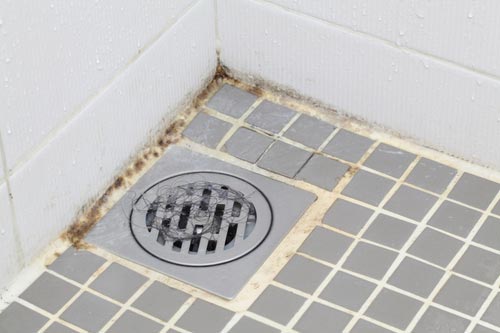

Недостатъчната вентилация в душовете и съблекалните може да стане причина за голям брой проблеми, например поява на плесен или гъбички по стените.

Душовете и съблекалните могат да се обединят с общата система за въздухообмен. Но ако температурата е под 25 градуса, тогава трябва да се инсталират нагреватели.

Основни грешки и как да ги избегнем

Разработката на проект на система за въздухообмен и инсталирането на оборудването – сложен и комплексен процес. Естествено, че при това могат да възникнат грешки. Нека погледнем най-често срещаните грешки и да разгледаме как можем да ги избегнем.

Грешки в изчисленията на натоварването. Първото, с което може да се сблъскате – посетителите се оказаха много повече, отколкото се очакваше. От една страна, това е добре, но системата за въздухообмен може да не се справи с това. По-горе вече казахме, че си струва допълнително да се заложат 15-20% от пиковото натоварване на фитнеса.

Ако това не е достатъчно, то единственият начин да се поправи проблемът е смяна на оборудването с по-мощно. Не забравяйте, че скъперникът плаща два пъти, а в този случай цената на смяната на оборудването може да бъде няколко пъти по-висока.

Липса на вентилационна система. Това най-често се случва, когато помещението се превръща от жилищно в нежилищно. На хартия често вентилационната система съществува, но на практика тя може да не работи или да е проектирана неправилно.

Разчитане на естествена вентилация. Големите отворени прозорци могат да осигурят приток на свеж въздух и отвеждане на стария. И това ще бъде достатъчно, ако в залата тренират малко хора. Но при увеличаване на посетителите, естественият въздухообмен няма да бъде достатъчен. В помещението моментално ще настъпи задух и устойчива миризма на пот.

На вентилацията на помещения като съблекални и душове не трябва да се пести. Именно в тях трябва да се инсталира по-мощна вентилационна система, отколкото в тренировъчните зали.

Пренебрегване на малките помещения. Става въпрос преди всичко за душове, сауни и съблекални. Те заемат малка площ, но изискват значително повече мощност, отколкото местата за занимания и тренировки.

Ако се вземат предвид всички тези фактори и се включат в проекта, то не би трябвало да възникнат проблеми с вентилацията.

Изводи и полезно видео по темата

Оборудване на приточно-смукателна вентилация с рекуперация:

Още един вариант за оборудване на вентилационна система в тренировъчната зала:

Ние подробно разгледахме всички норми, предвидени в строителните правила (СП), а също така разгледахме как трябва да се оборудва вентилационната система в спортната зала. За малки спортни зали проектът може да бъде разработен самостоятелно.

Но ако става въпрос за големи зали, стадиони и фитнес центрове, тогава препоръчваме тази обемна и сложна работа да бъде поверена на професионалисти. Това не само ще спести много време, но и ще осигури максимален комфорт на вашите клиенти по време на тренировки в спортната зала.
