Какво е точката на оросяване: връзката ѝ със строителството + методика за изчисление

Върху физическото състояние на водата, съдържаща се в изолационните материали, хигроскопичните строителни материали, въздуха, влияе температурата на околната среда. Според законите на топлотехниката точката на оросяване представлява определена стойност на температурата, при която водната пара се превръща в конденз, т.е. роса.

Всичко за това как да определите точката на оросяване, за да я вземете предвид при разработването на строителния проект, ще научите от представената от нас статия. Ще разкажем по какъв начин се изчислява точката, в която парата се превръща в конденз, и как това се отразява на експлоатацията на къщата. Ще дадем съвети относно вариантите за локализиране на това явление.

Връзка между точката на оросяване и строителството

Числената стойност на точката на оросяване е в пряка зависимост от следните показатели: относителна влажност и температура навън и вътре в помещението. Например, ако навън t = 8 ˚С, а в къщата t = 22 ˚С и относителната влажност е 45%, то на външната стена ще се образува конденз.

Съществуват и допълнителни фактори, които формират точката на оросяване, а именно: особености на регионалния климат, степен на изолация на всички ограждащи повърхности, качество и тип на отоплителната система, период на пребиваване – може да бъде постоянен (къща, апартамент) или временен, например вила или гараж, наличие на вентилация.

За строителите е много важно да знаят стойността на точката на оросяване, за да изчислят точното местоположение на конденза по стените, както и за да определят необходимата дебелина на изолацията. Именно благодарение на тези знания може максимално да се минимизира загубата на топлина през студения период.

Положението на точката на оросяване може да се променя по дебелината на стената. То зависи от дебелината и типа на материалите на самата стена и изолацията, от показателите на температура и влажност вътре в помещението и навън.

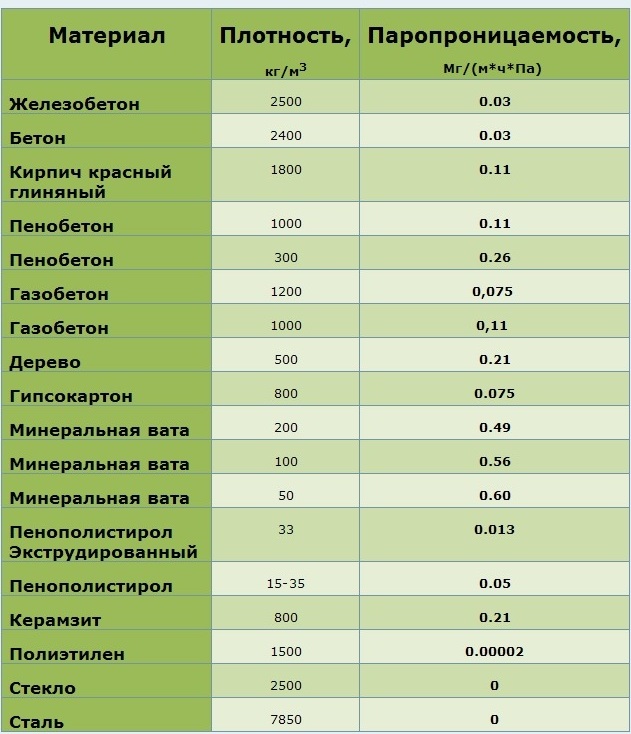

Всеки материал, използван за строителство и облицовка на стени, освен метал, има своя степен на паропропускливост. Този показател от гледна точка на физиката показва количеството пара, което всеки материал може да пропусне за определено време.

Паропропускливостта е един от решаващите фактори, които влияят на избора на материали за изолация, също този параметър е важен за анализ на състоянието на външните стени.

В периоди на ниски температури парата от помещението под налягане ще се стреми да излезе навън през всички слоеве на външните стени. Колкото по-нисък е коефициентът на паропропускливост на изолацията, толкова по-тънък слой трябва да се постави. Нейният коефициент трябва да нараства от вътрешната страна към външната, както и топлопроводността.

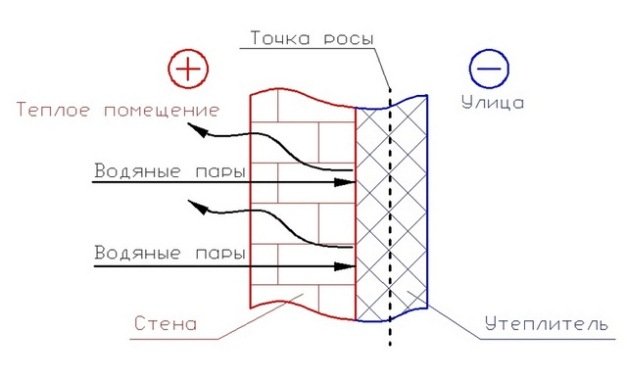

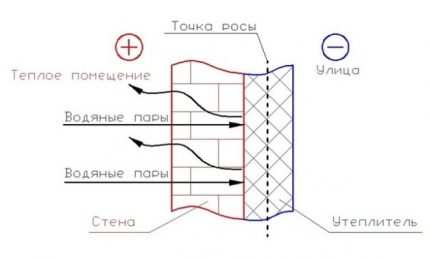

Ако всички изчисления са направени без грешки, местоположението на точката на оросяване ще бъде в топлоизолационния слой на стената, по-близо до външната повърхност. Именно там парата ще се превърне в кондензат и само ще овлажни стената. По този начин парата ще се натрупва през зимата, а през лятото трябва да се създадат условия за изпаряване на натрупаната влага.

Основното условие за качествена топлоизолация се счита създаването на условия за изпаряване на натрупаната влага. За целта се правят специални изчисления и се подбират довършителни материали.

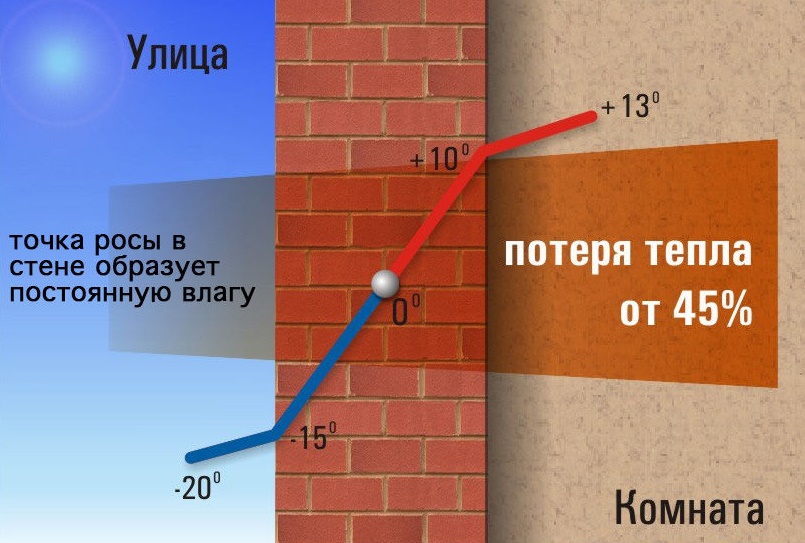

По-малко подходящо ще бъде положението на точката на оросяване в носещата стена на къщата. Това се случва, ако неправилно са избрани типът и дебелината на изолацията.

Най-лошият вариант предполага разположение на кондензата от вътрешната страна на стената. Тази ситуация е възможна, ако стената изобщо не е изолирана или изолацията се намира вътре в помещението. В последния случай под слоя изолация може да се образува плесен, освен това влажната топлоизолация изобщо няма да запази топлината.

Варианти за изчисляване на точката на оросяване

Методиката и правилата за изчисляване на точката на оросяване са регламентирани на законодателно ниво от такива документи като СНиП 23-02 Топлинна защита на сгради и СП 23-101-2004 Проектиране на топлинна защита на сгради.

В СНиП в точка 6.2 са предписани три нормализирани стойности за топлинна защита, а именно:

1. Съпротивление на топлопредаване на стените и изолацията.
2. Стойности на температурите вътре в помещението и на повърхността на външната стена.
3. Показател за приблизителен разход на топлина за отопление с отчитане на вентилацията.

Нормите се считат за изпълнени, ако са спазени изискванията 1 и 2 или 2 и 3.

За да определят възможно най-точно точката на оросяване, някои специалисти се обръщат към областната метеорологична служба за получаване на справка за точния температурен режим и розата на ветровете на определена територия.

Но всеки може да извърши подобни изчисления. Съществуват няколко начина за определяне на точката на оросяване.

Начин №1 – използване на формули

За такива изчисления са създадени няколко формули. Например, формула за извеждане на точката на оросяване при температура от 0 °C до +60 °C. Нейната грешка е ±0,4 °C. За извършване на изчисленията са необходими стойностите на температурата в помещението на височина 50-60 см от пода и влажността на въздуха. След това просто въведете данните и получете резултата.

Това е една от най-популярните формули, в която T е температура в градуси по Целзий, Rh е относителна влажност в %, Ln е натурален логаритъм.

Начин №2 – прилагане на готова таблица

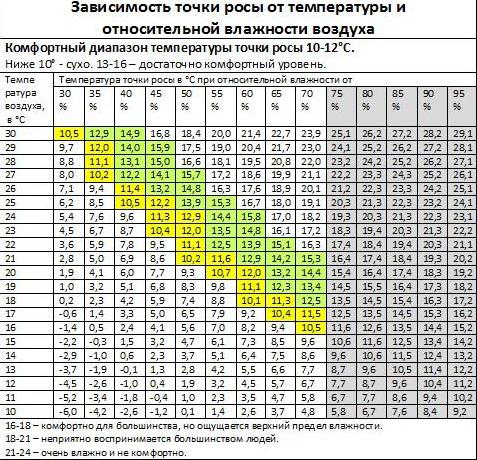

Специалистите разработиха таблица за моментни изчисления. Трябва да се има предвид, че в таблицата са дадени приблизителни данни. В нея са посочени температура и влажност, а на тяхното пресичане ще намерите точката на оросяване.

Можете да разберете стойността на точката на оросяване чрез данните от таблицата, представена в СП 23-101-2004. Трябва да изберете стойността на пресичането на температурата и влажността.

Начин №3 – измервателни уреди

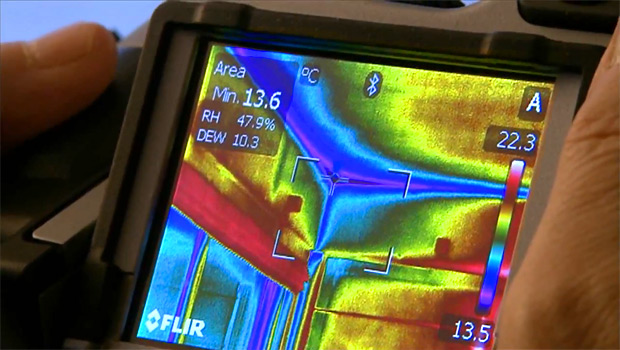

В момента съществуват няколко вида специални апарати за извършване на такива измервания. Например някои модели топловизори, освен ключовите характеристики, могат да показват както локализацията на точката на оросяване, така и термограмата на помещението. Те се използват от професионални строители и специалисти по топлотехника.

Топловизорът представлява професионален уред, с помощта на който може да се създаде термограма на помещението. В някои модели има функция за изчисляване на точката на оросяване.

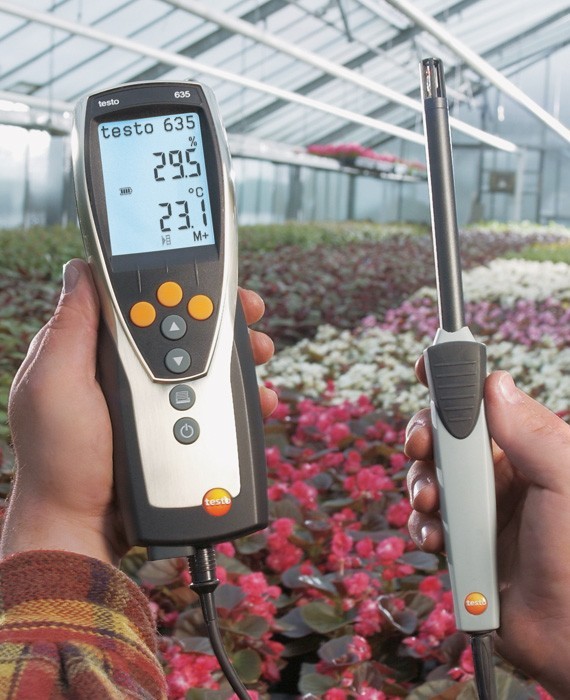

А портативният топлохигрометър ще ви помогне да разберете не само температурата и влажността в помещението, но и да изчислите точката на оросяване.

Психрометърът ще ви помогне да измерите два ключови показателя в помещението: влажност и температура на въздуха. Уредът се състои от влажен и сух термометри в един блок.

С помощта на мобилния топлохигрометър лесно можете да разберете влажността и температурата на всички участъци на стената, покрива във всяко помещение.

Начин №4 – изчисления чрез онлайн калкулатор

Много са услугите, които предоставят такива калкулатори. При това този метод се счита за един от най-ненадеждните, тъй като в резултат можете да получите произволни числа или пък с голяма грешка.

Ако не сте сигурни в получените резултати, доверете се на професионалистите и се обърнете към специализирана компания. Те ще извършат анализ на стените и ще предложат оптимален вариант.

Локализация на точката на оросяване

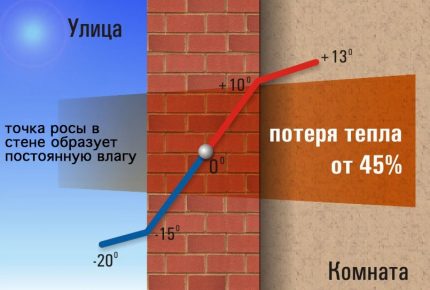

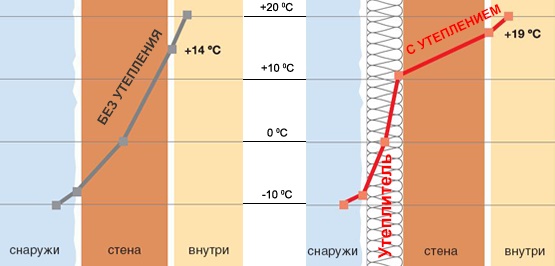

Мястото на разположение на точката на оросяване зависи от това, от коя страна е разположена изолацията. Така, в стена без изолация, тя ще се измества по дебелината на стената в зависимост от изменението на температурата на въздуха и влажността. При минимална температурна разлика тя ще се разполага в дебелината на стената между центъра и външната повърхност.

Впоследствие вътрешната страна на стената ще остане суха. Когато нейното положение се намира между вътрешната повърхност и центъра на стената, последната ще се намокри отвътре по време на рязко застудяване или в период на студове.

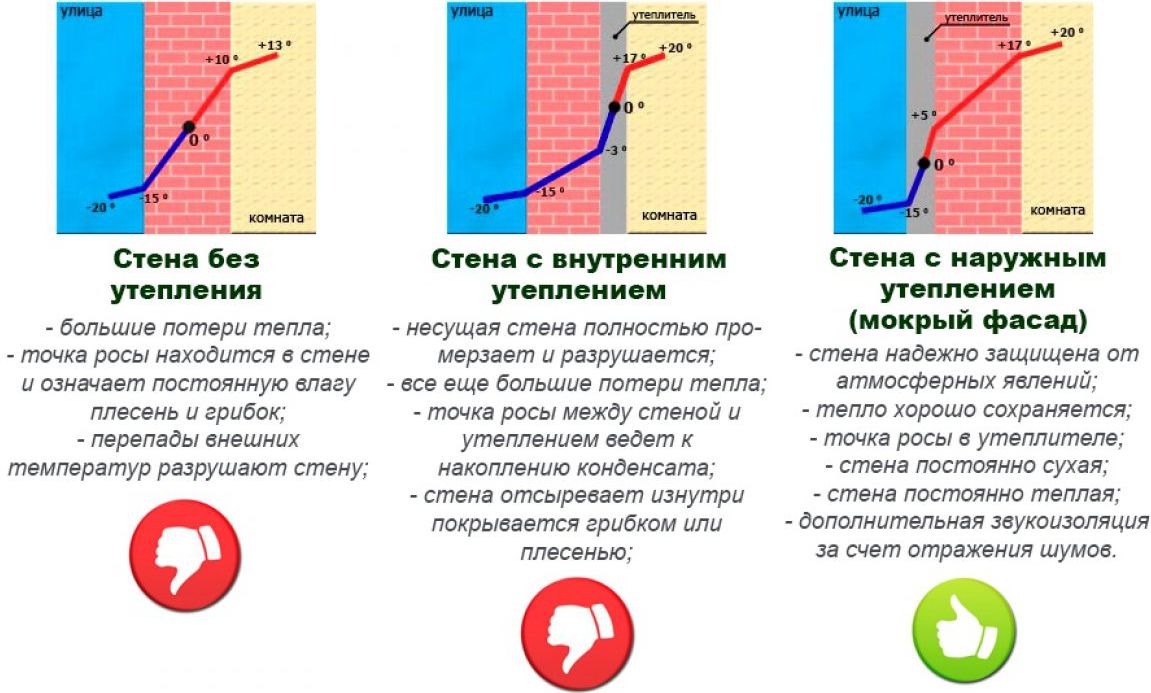

Стената може да бъде изолирана от външната или от външната страна, или пък да не бъде изолирана изобщо. От това ще зависи мястото на разположение на точката на оросяване

В стена с изолация от външната страна разположението на точката на оросяване ще бъде оптимално. В този случай тя ще се намира във вътрешността на изолацията и по този начин вътрешната повърхност на стената ще бъде суха. Това е най-добрият вариант.

Но, ако дебелината на изолацията е избрана неправилно, може да настъпи изместване на точката на оросяване, което води до поява на гъбички, плесен и бързо разрушаване на стените.

В стена с изолация, монтирана отвътре, кондензът се образува в стената по-близо до жилищното помещение, температурата на стената под топлоизолационния слой намалява, създавайки оптимални условия за разрастване на плесен.

Локализацията може да бъде следната:

• между центъра на стената и изолацията, а в период на студове или рязко спадане на температурата на тяхната граница;
• на вътрешната повърхност на стената, която през целия зимен период под изолацията ще бъде мокра;
• вътре в изолацията, която, както и стената под нея, ще бъде мокра през целия студен период.

Както се вижда, местоположението на точката на оросяване има съществено влияние върху комфорта и здравето на човека.

Последствия от неправилни изчисления

При избора на материали за изолация помнете, че един от ефективните начини за защита на външните стени от влага се състои в правилното разположение на слоевете на изолацията.

Качествената топлоизолация ще помогне значително да се намалят загубите на топлина и да се запази уютът в дома, както и да се удължи животът на стените.

Плътният слой, който не пропуска пара, трябва да се разположи от вътрешната страна на носещата стена, а порестият, който пропуска влага – отвън.

Също така е необходимо да се създадат условия за вентилация в точката на кондензация. В такъв случай кондензът ще се изпарява без препятствия.

Правилно изолираната външна стена ще помогне да се намалят загубите на топлина по време на отоплителния период от 45 до 95 % и да се създаде уют в дома.

Ако изолацията е избрана неправилно, влагата в нея ще се натрупва постепенно и ще намалее числото на термичното съпротивление на стената. Затова през втория, най-много през петия отоплителен сезон разходите за отопление ще се увеличат, ако това е частна къща, в апартамента през зимата просто ще бъде много по-студено.

Професионалната изолация е дълъг и скъп процес. Днес съществуват много материали за изолация. Не се опитвайте да спестите от тях, тъй като евтините материали след няколко отоплителни сезона ще станат неизползваеми и ще започнат да се разрушават.

Последиците от неправилни изчисления са няколко, но някои от тях могат да се отразят негативно на качеството на живот. Основната последица ще бъдат постоянно мокрите стени, като следствие – гъбички, плесен, микроби по стените, което води до появата на много хронични заболявания.

Постоянно влажните стени стават развъдник за растеж на гъбички и плесен, тъй като техните спори летят във въздуха и могат да причинят болести.

Тъй като влажното помещение е трудно да се отопли, нивото на комфорт спада. А високата влажност вътре в такива стени може да провокира заболявания на дихателните органи.

Още една неприятна последица от неправилните изчисления е разрушаването на довършителните материали – троши се плочката, рони се тухлата на външната стена, а вътре в помещението повърхността на стените ще започне да се надува.

Неизсъхналият кондензат е ключовата причина за появата на външната стена на издуване и разслояване на довършителните материали.

За да поправите възникналата ситуация, трябва да се обърнете към специалисти за анализ на състоянието на стените и изолацията. Разполагайки с правилните изчисления, Вие ще можете да поправите всички грешки и да създадете комфортни и топли условия във вашия дом.

С правилата и формулите за провеждане на топлотехнически изчисления за грамотно проектиране на къща ще ви запознае следващата статия, която много препоръчваме да прочетете.

Изводи и полезно видео по темата

За това как да определите точката на оросяване и какво представлява тя, можете да научите от следващия видеоклип:

За начините на изолиране на стени и правилния избор на материали ще стане дума в следващия видеоклип:

Можете да научите точката на оросяване както самостоятелно, така и като се обърнете към професионалисти. Числото на точката на оросяване дава възможност на специалиста грамотно да избере материала и качествено да изолира стените на жилищна къща или всяко друго помещение.

От точността на измерванията зависи не само топлината и уютът в дома, но и здравето на неговите обитатели. Професионалистите препоръчват да се изолира стената отвътре само в краен случай и след професионална консултация.
