Как да направим помпа за фонтан със собствени ръце: поетапен майсторски клас

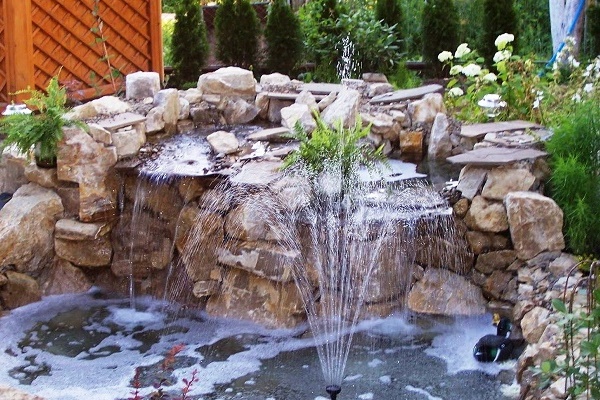

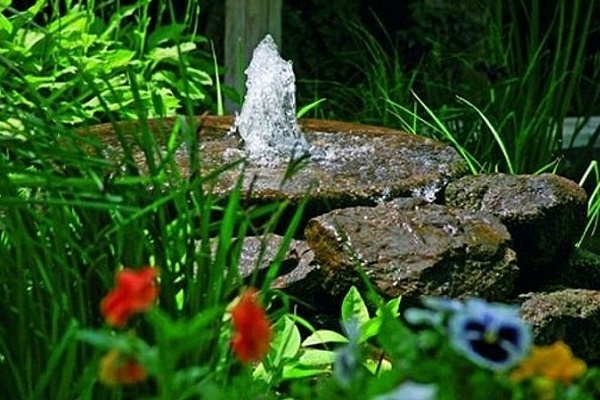

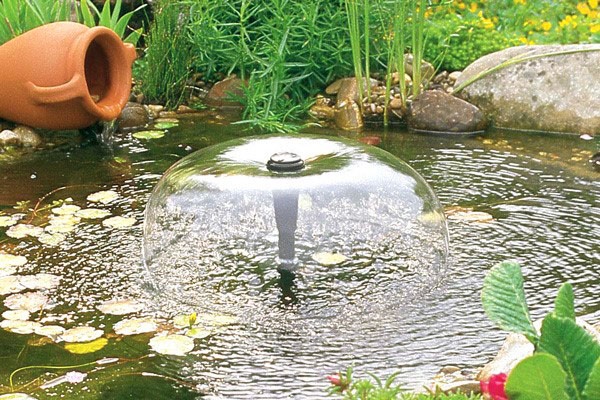

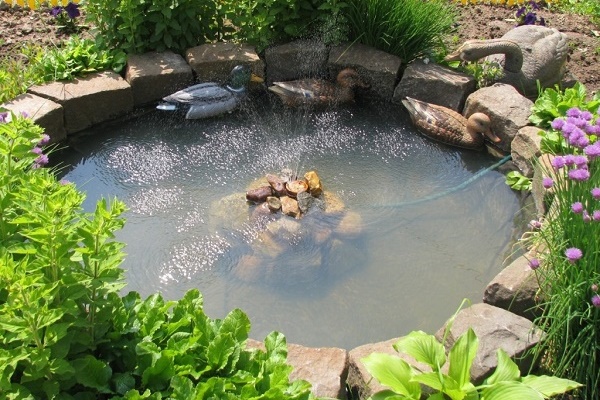

За подобряване на естетическата привлекателност на малки декоративни езера, басейни и изкуствени водоеми се използват фонтани. Основният елемент на конструкцията е водна помпа, която нагнетява налягане, в резултат на което на определена височина се подава струя вода.

Може да купите готов воден агрегат или да изградите малка помпа за фонтан със собствени ръце, използвайки налични материали.

В статията е описан принципът на работа на помпата, както и е предоставена подробна инструкция за сглобяване на прост модел. При наличие на всички материали под ръка, ще можете да направите помпа за няколко часа.

Материали за създаване на водна помпа

Да се конструира пълноценна помпа за фонтан е доста лесно, но трябва да се помни, че агрегатът, направен самостоятелно, притежава ниска мощност, затова ще подхожда за украса на малки декоративни чаши, понякога – за обустройство на басейни или фонтани.

Да се увеличи мощността на помпата и да се сглоби система, способна да подава вода при атмосферно налягане от 1 bar и повече, в домашни условия е невъзможно – по-целесъобразно и по-евтино е да се закупи готова конструкция.

Преди да започнете сглобяването на водната помпа, е важно да се запознаете с принципите на нейната работа.

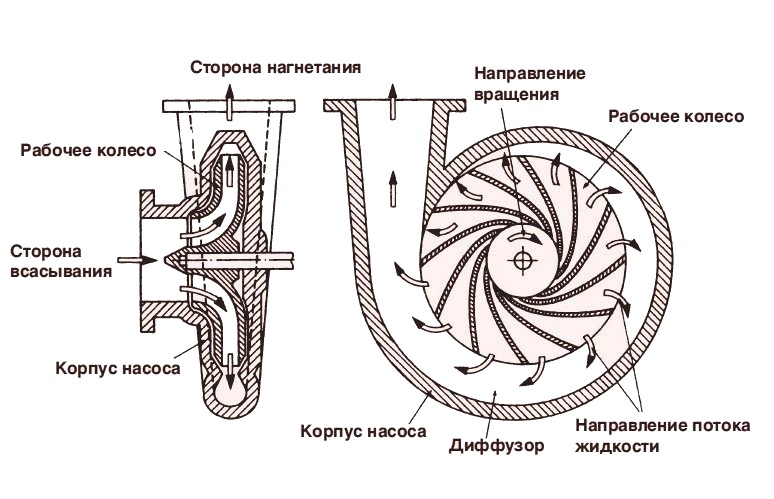

Типичната помпа за фонтан се състои от корпус, наподобяващ формата на охлюв. В него се намират мотор и лопатки, подобни на перките на вентилатор. Към корпуса са свързани два тръбопровода – през единия се осъществява засмукване на вода, а през другия – нейното подаване.

С помощта на мотора се осъществява въртене на лопатките, които допринасят за засмукване на вода отвън, нагнетяване на налягане в системата и подаване на вода към линията на нагнетяване.

Благодарение на непрекъснатото кръгово въртене на перките на вентилатора се създава центробежна сила, в резултат на която се осъществява циркулация на водата, която впоследствие се подава под определено налягане навън (+)

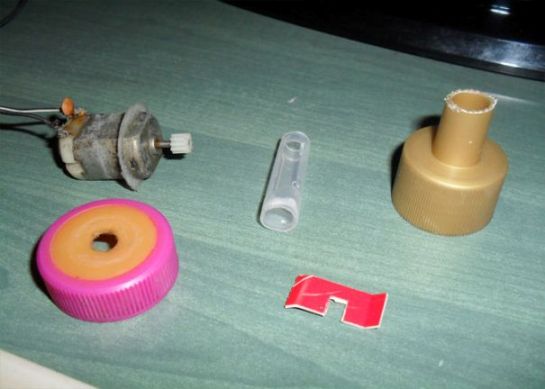

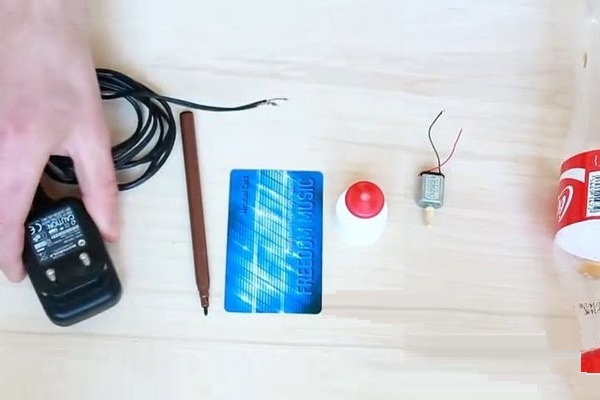

За изработването на помпа за фонтан са необходими следните елементи:

• микромоторче;
• 3 обикновени пластмасови капачки от напитки;
• 2 химикалки, флумастери или всякакви тръбички с различен диаметър, изработени от здрав и водоустойчив материал;
• парче пластмаса (може да се вземе капачка от майонеза, ненужна пластмасова карта, диск и др.);
• червейче или зъбно колело;
• захранващ блок.

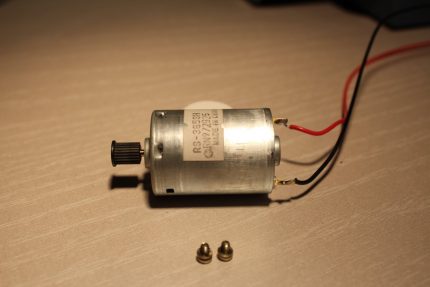

Микромоторчето е основен елемент на системата. Благодарение на него се осъществява въртене на перките на вентилатора. Устройството може да се вземе от играчка кола, DVD-плейър, стар магнетофон или да се закупи на пазара.

Трябва да се помни, че микромоторчетата, в зависимост от мощността, имат различни размери и форми. В разглеждания пример се използва устройство, взето от играчка кола.

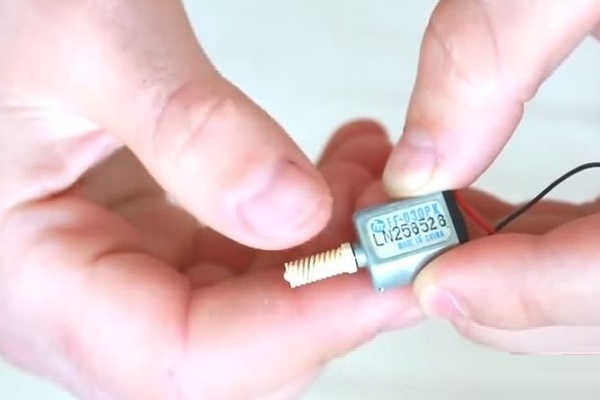

Микромоторчето за изработване на водна помпа задължително трябва да има проводници и вал, на който впоследствие ще се закрепи зъбното колело

В зависимост от размерите на моторчето, трябва да се подберат размерите на корпуса. В нашия случай корпусът ще бъде изработен от три пластмасови капачки. Ако моторът е по-голям, може да се вземе кутия от пяна за бръснене с капак.

Корпусът от химикалка или флумастер ще служи като подаващ и нагнетателен тръбопровод.

От пластмаса се изработват задната стена и лопатките за помпата, които ще се закрепят на червейчето или зъбното колело. Мини-вентилаторът ще бъде залепен на вала на двигателя, който при работа ще допринася за тяхното въртене.

Като инструменти и помощни вещества ще са необходими:

• обикновено суперлепило с бързо действие, термолепило или водоустойчиво универсално лепило;
• режещи клещи и стрипер за оголване на проводници;
• нож, свредло или шило;
• парче шкурка;
• поялник, пила за метал, мозайка или шлифовъчна машина гравьор със специални дискове за рязане, почистване, пробиване и др.

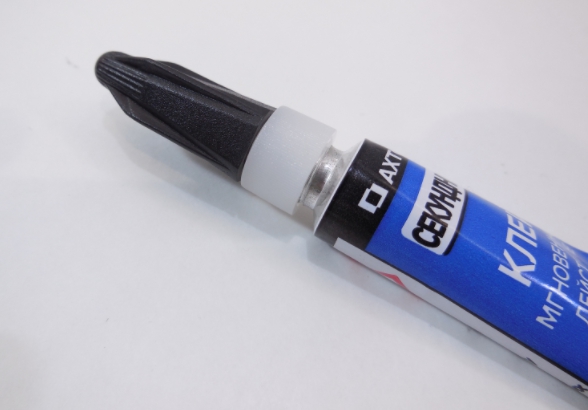

Лепило може да се избере всякакво. Стандартното лепило «Момент» се отличава с висока скорост на слепване на елементите, докато водоустойчивите универсални вещества изискват повече време за втвърдяване.

Шмиргел, инструменти са необходими за обработка на ръбовете и почистване на повърхността, нож ще е необходим за създаване на отвори.

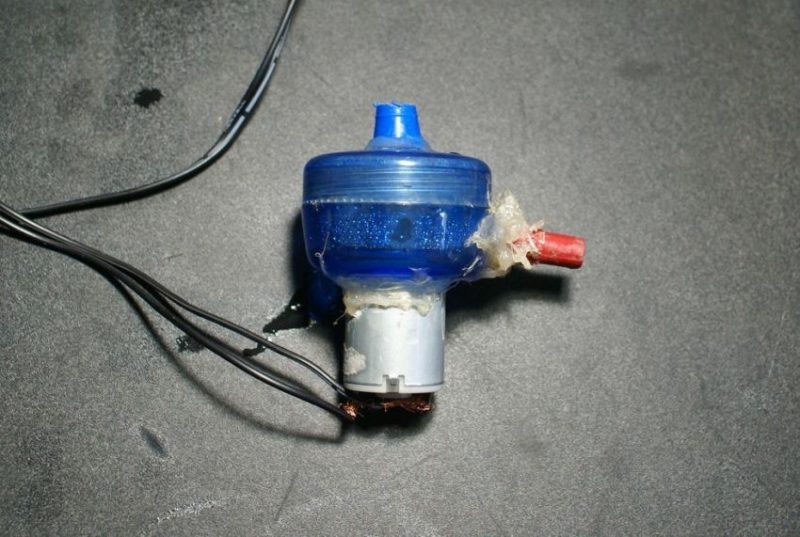

Пошагов пример за сглобяване на микро помпа

За изработката на малка нискомощна помпа, чийто процес на сглобяване е показан в примера, трябва да се снабдим с пластмасова бутилка с обем от 5 литра, корпус от стар флумастер и моторче, което може да се свали от стар DVD плейър.

Подготвителните мерки са извършени, сега можем смело да пристъпим към сглобяване на нашия помпен агрегат в миниатюра.

След като сме събрали всички необходими части, можем да пристъпим към сглобяване на помпата.

Тя ще протече на няколко етапа:

1. Създаване на пластмасов корпус.
2. Изработване на лопатково колело.
3. Създаване на зона за нагнетяване.
4. Сглобяване на всички елементи.
5. Свързване на захранващия блок.
6. Монтаж.

Нека разгледаме всеки етап по-подробно.

Стъпка #1 – конструиране на корпуса

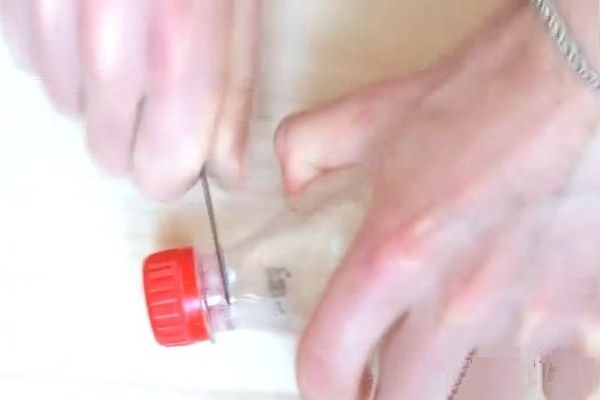

На първо място, необходимо е да се оформи корпусът на конструкцията. За целта трябва да вземете пластмасово капаче и, с помощта на ножче, шило, поялник или свредло, да направите два отвора в него.

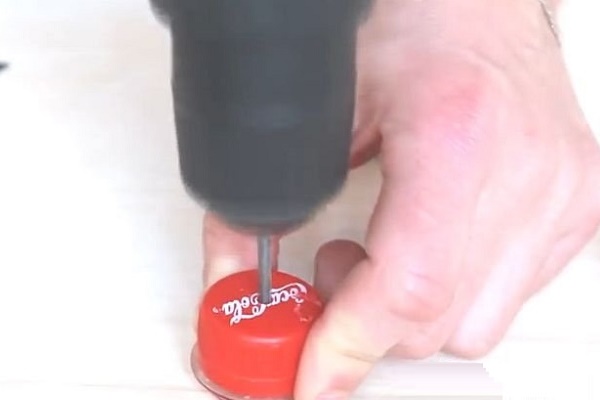

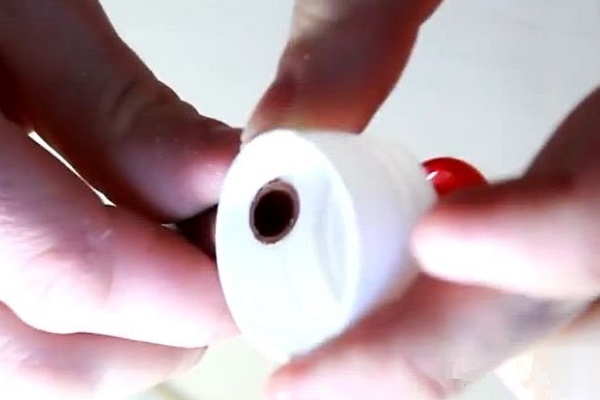

Първият отвор се прави върху плоската част на капачето. За целта трябва да се открие центърът му (той обикновено е обозначен с малка изпъкналост), след което с помощта на нож, шило или друг остър инструмент да се изреже отворът.

Диаметърът на отвора трябва да бъде такъв, че изпъкналата странична част на микромотора, на която се закрепва езичето, да може да се побере там.

Вторият отвор се прави в страничната част на капачето. Неговият размер трябва да съвпада с диаметъра на корпуса на химикалката или флумастера с по-малък диаметър, но да не го надвишава. Впоследствие ще наричаме изработения корпус основен.

Към основния корпус се залепват микромоторът, тръбата за нагнетяване и работното колело. Нагнетяването на налягането ще се извършва в тази част на устройството.

След това трябва да вземете второто капаче и да изрежете дъното му. В третото трябва да пробиете един малък отвор – през него ще преминават проводниците на моторчето.

Също на този етап е необходимо да се създаде задна стена, която ще се закрепва към предната част на основния корпус. За целта се използва парче пластмаса. Трябва да поставите капачето върху лист пластмаса, да очертаете обиколката му с молив.

Полученият контур трябва да се изреже, след което да се пробие отвор в центъра с диаметър, който съответства на диаметъра на обиколката на по-голямата тръба.

В отвора на задната стена ще бъде поставен подаващият водопровод, изработен от химикалка с по-голям диаметър. Той трябва да има дължина 2-5 см и срезове под ъгъл 90°.

Стъпка #2 – изработка на лопатковото колело

Лопатките за помпата могат да бъдат изработени от пластмаса, част от стар диск, карта или други плътни водоустойчиви материали. В нашия пример изработването на лопатките ще стане от пластмаса. Достатъчно е да вземете листа, който беше използван за създаване на задната стена.

От него трябва да изрежете правоъгълник с размери 1*3 см. От получения правоъгълник трябва да изработите 2 малки лопатки.

Лопатките се залепват за зъбното колело или за червяка под ъгъл 90° или под атака една към друга (под ъгъл 45°) на една линия, тъй като такъв монтаж увеличава производителността на помпата няколко пъти. Залепването на лопатките трябва да стане със суперлепило.

При изрязването на лопатките е важно да се предвидят техните размери. Трябва да се има предвид, че те ще бъдат залепени за зъбното колело, което се насажда на вала на двигателя.

Трябва да се уверите, че лопатките ще влязат в капачето, както и визуално да прецените, че при въртене те няма да се трият в стените и основата на основния корпус.

Стъпка #3 – сглобяване на нагнетателната област

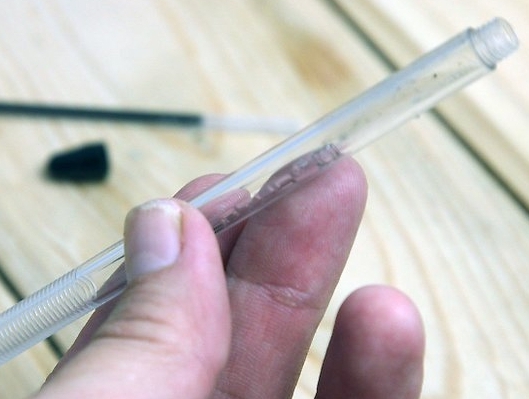

Да вземем химикалката с по-малък диаметър и да отрежем краищата ѝ. На получената тръбичка трябва да отмерите 5-8 см и да срежете единия край под ъгъл 45°.

Дължината на тръбата зависи от мощността на мотора и дълбочината на разположение на помпата; тя не трябва да надвишава 15 см.

Едната страна на нагнетателната област трябва да бъде срязана под прав ъгъл, а другата – под ъгъл 45°. Тръбата към основния корпус трябва да се залепи със страната, срязана под наклон.

След създаването на тръбопровода е необходимо вътрешната му област да се почисти от парчета пластмаса, за да не пречи нищо на водата да излиза свободно.

Стъпка #4 – залепване на всички елементи

Преди сглобяването на всички елементи е необходимо да се извършат някои предварителни работи.

Първо, трябва внимателно да се почистят отворите на основния корпус на помпата. За целта се използва слой фина шкурка и резачки. От капачката на местата на съединенията е важно да се изтрият несъвършенствата и надписите. Необходимо е да се почиства до образуването на гладка повърхност.

Това ще предотврати повреди на конструкцията и появата на дупки, през които ще преминава вода.

С помощта на резачки се почиства вътрешната повърхност на капачката. Обикновено това е необходимо в случаите, когато дупките са направени с нож. За почистване трябва да се обхванат участъците пластмаса, които са се образували по контура на дупките, и с усилие да се отстранят дефектите.

След като основният корпус е почистен, може да се пристъпи към залепване.

За свързване на конструктивните елементи на самоделния агрегат е подходящо лепило с моментално действие. Частите трябва да се притискат бързо, докато съставът не се втвърди.

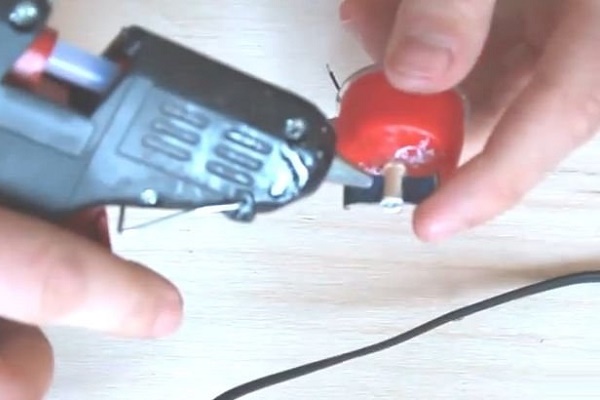

Първо ще залепим двигателя към основния корпус. Трябва да се вземе лепило, да се намаже външната повърхност на капачката, след което да се постави двигателят в отвора така, че езичето и изпъкналата му част да попаднат в отвора. Съединенията могат допълнително да се залепят със суперлепило.

Двигателят и капачката трябва да се притиснат добре за няколко секунди, за да се уверите в отсъствието на празнини, в противен случай в бъдеще са възможни пропуски на вода.

След това към основния корпус се залепва нагнетателната линия. За целта към страничния отвор на капачката се прилага тръбопроводът от химикалката със страната, която е срязана под 45°.

Трябва да се помни, че тръбопроводът не може да се залепва под прав ъгъл, тъй като значително ще намалее производителността на помпата – лопатките няма да задвижват водата директно в нагнетателната област, в резултат на което водата ще се изплъзва, няма да попада в тръбата, а ще циркулира в корпуса.

За да се залепят тръбата и корпусът, е необходимо върху повърхността на капачката в района на отвора да се нанесе тънък слой суперлепило, след което да се постави тръбата на място. Отворите трябва да съвпадат един с друг, части от отвора на тръбата не трябва да стърчат навън.

Залепването на нагнетателната тръба е доста сложен процес, затова е важно да се придържа тръбата с ръце в продължение на 5 минути, след което да се изчака още 20-30 минути до пълно изсъхване.

Ако все пак се образуват празнини по съединенията, те трябва да се запълнят със суперлепило. В този случай лепилният филм ще ги затвори, като по този начин ще направи съединението херметично.

Лопатковото колело трябва да се монтира на зъбното колело. Важно е преди залепването отново да се провери, че лопатките не докосват и не се трият в стените на корпуса. Също така трябва да се обмисли посоката, в която ще се движат лопатките – те трябва да задвижват водата в тръбопровода, а не да я изтласкват.

В зависимост от разположението на нагнетателната тръба, движението на лопатките може да бъде както по часовниковата стрелка, така и обратно на часовниковата стрелка.

След това трябва да се залепи задната стена с тръбопровода, изработен от пластмасова тръба с по-голям диаметър. Ако се монтира захранващият тръбопровод със същия или по-малък диаметър, производителността на помпата ще намалее.

Важно е на мястото на свързване на тръбопровода и задната стена да няма отвори, в противен случай това ще доведе до неправилна работа на помпата. Ако се появят дупки, те трябва да се запълнят с лепило.

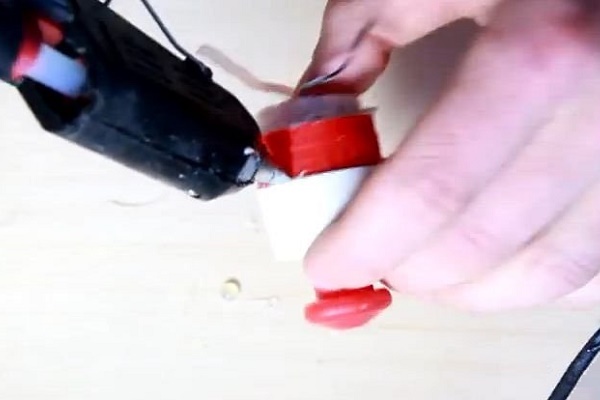

Сега конструкцията трябва да се залепи към основата на капака. За целта основата на основния корпус трябва да се почисти с фина шкурка, да се отстранят неравностите и грапавините.

След това трябва да се изтръска прахът по контура и да се почисти вътрешната повърхност от механични елементи, след което да се залепи задният капак с корпуса със суперлепило.

Задната стена трябва да бъде разположена точно в центъра. Важно е при залепването да не се образуват подтеци по вътрешната повърхност. Също така трябва да се уверите, че няма празнини. Ако има такива, на местата им трябва да се нанесе слой лепило. След това чакаме 30 минути, докато веществото изсъхне напълно.

След това оформяме блок, в който ще се разположи микромоторчето. За целта слагаме капака без дъно върху микромоторчето и го залепваме със силиконово лепило така, че да не се образуват процепи.

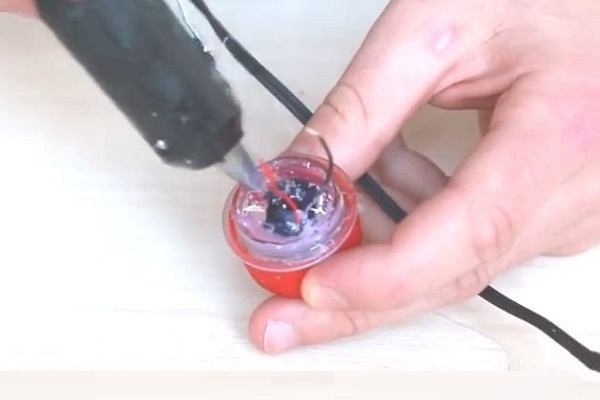

Микромоторчето е чувствително към попадане на вода, затова е важно внимателно да се изолира с лепило капакът, който се поставя върху уреда.

След това, след изсъхване на лепилото, трябва да се прокарат проводниците през третия капак с малки дупчици, след което да се залепи корпусът, да се запълнят процепите с лепило в местата на съединението и областта, където се намират проводниците. След това трябва да се изчака изсъхването на конструкцията.

Стъпка #5 – свързване на захранващия блок

За да заработи моторчето, е необходимо да се свърже захранващ блок. Проводниците са изолирани, затова могат да бъдат разположени във вода. Захранващият блок е желателно да бъде на батерии, ако конструкцията ще бъде разположена на открито. Ако се предполага, че фонтанът ще е вкъщи, може да се използва обикновен захранващ блок, работещ от мрежа 220 V.

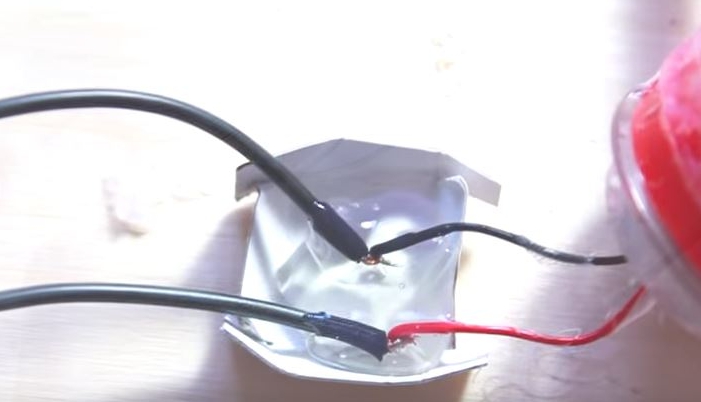

Проводниците на моторчето трябва да се свържат с проводниците на захранващия блок, след което в съда да се залеят с термолепило

Мястото за свързване на захранващия блок и проводката на микромоторчето трябва да бъде извън водата. Може също да се предвиди корпус за връзката, който ще придава естетическа привлекателност на конструкцията. Самата проводка може частично да се намира във вода.

Особености на експлоатация на водната помпа

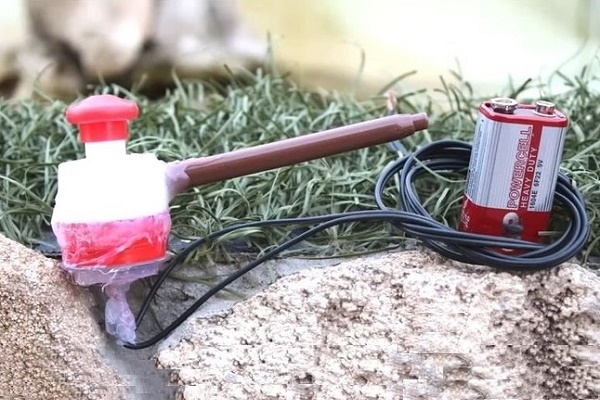

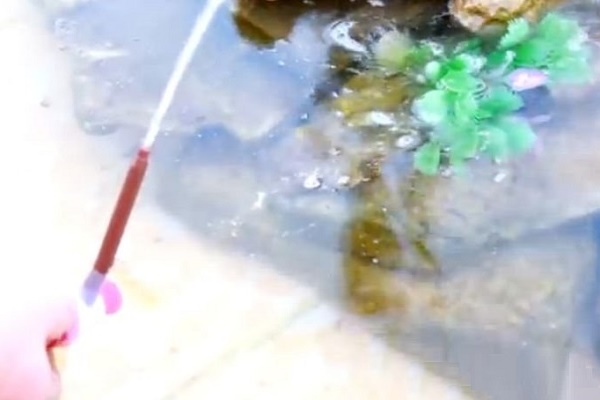

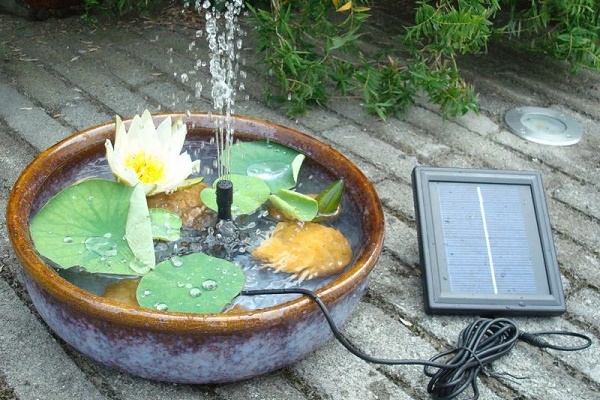

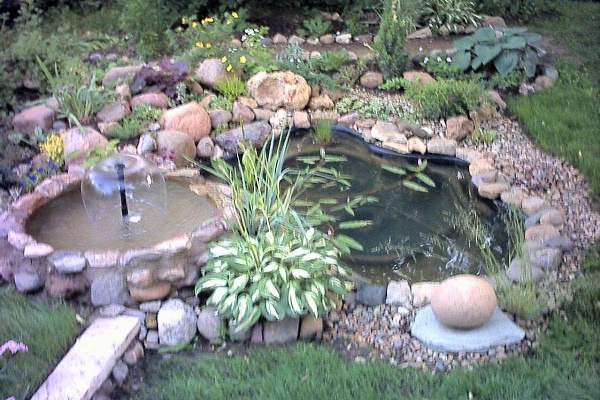

Помпа, направена у дома, ще подхожда само за малки изкуствени фонтанчета, разположени в отделни купи. В отворени езера и водоеми те не се инсталират, тъй като механизмът е чувствителен към замърсена вода и бързо се запушва.

Лопатките са с малки размери, така че при попадане на малки камъчета могат да се счупят и да се повредят. Важно е от време на време да сменяте водата в купата и да почиствате уреда.

Също така при потапяне на самоделния уред трябва да се оборудва място, на което той да стои. Достатъчно е на дъното на купата да се постави малка тухла, а помпата може да се задържи с няколко камъчета.

При монтажа е важно да се има предвид, че електрическият кабел също е чувствителен елемент. Затова той може да бъде допълнително защитен.

През зимата помпата трябва да се изважда от водата и да се съхранява на закрито.

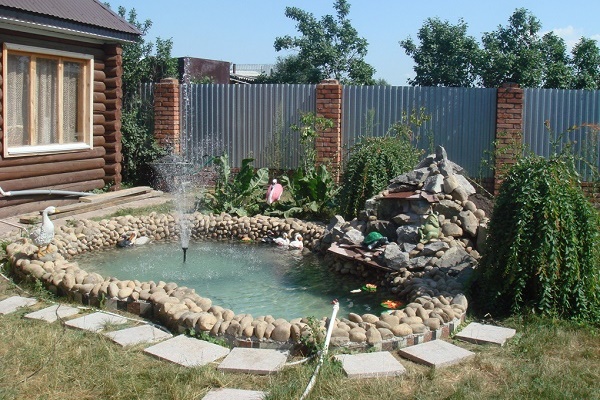

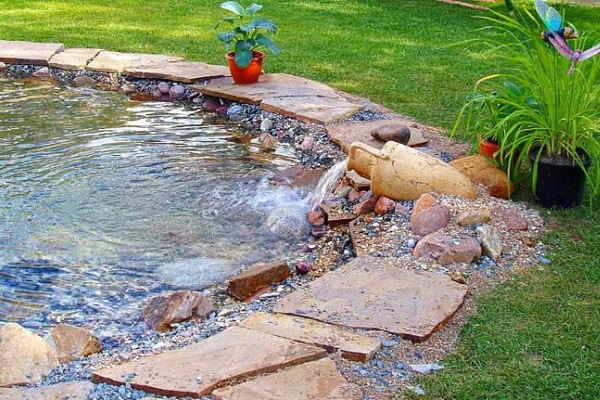

За оборудване на големи външни фонтани и водопади трябва да се закупи мощна помпа. Съвети за избор и инсталиране на такива агрегати са дадени в тази статия.

Изводи и полезно видео по темата

Във видеоклипа е предоставена информация как може да се създаде помпа на базата на микромотор с големи размери:

Още един вариант за изработка на маломощна помпа за фонтан:

В изработката на самоделна помпа за фонтан няма нищо сложно. Материалите, използвани за сглобяване, ги има във всеки дом, а самата технология е проста и разбираема.

Ако имате опит в изработката на помпа за фонтан, моля, споделете информация с нашите читатели. Оставяйте коментари и добавяйте снимки на вашите самоделки във формата по-долу.
