Как да извадите обсадна тръба от сондаж: правила за провеждане на демонтажни работи

Когато колоната, която поддържа стените на сондажа в непроменено състояние, престане да изпълнява функциите си, неизбежно възниква въпросът как да се извади тръбата от сондажа с най-малко разходи на усилия и финанси. В тази работа се използват няколко начина. Всички те включват използване на специализирано оборудване.

В представената от нас статия са подробно описани проверените на практика начини за извличане на обсадната тръба от водоприемна изработка. Посочени са проблемите, с които може да се сблъскате при изваждане на колоната от тръби от ствола. С отчитане на нашите препоръки задачата ще бъде решена с най-малко разходи на усилия и време.

Какво представляват обсадните тръби?

Сондажът е същият кладенец, но много дълбок и с малък диаметър. За да се укрепят стените и да се осигури херметичност на конструкцията на сондажа, се използват обсадни тръби. Ако в почвата има няколко слоя с вода, непригодна за консумация, обсадната колона ще предотврати смесването им с чиста питейна вода.

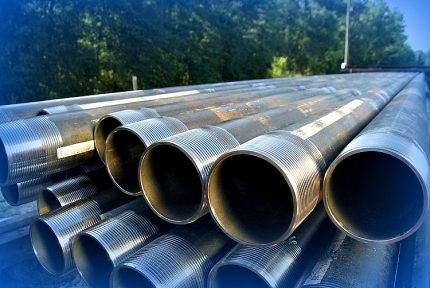

Като обсадни се използват тръби от метал, пластмаса и азбестоцимент. Първите от тях са здрави, добре издържат на механични натоварвания. Произвеждат се с диаметър от 114 до 508 мм. Те са снабдени с резба, което улеснява както монтажа, така и демонтажа им.

Основните недостатъци са склонност към корозия и висока цена. Използват се основно за дълбоки мини с голям воден ресурс.

Сондаж със стоманена обсадна тръба при необходимост може да бъде възстановен. Ако колоната е изработена от друг материал, възстановяването с помощта на инструмент за сондиране е невъзможно.

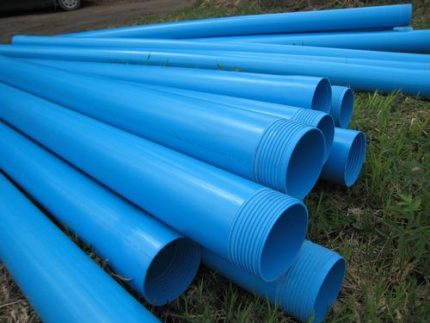

Лишени са от недостатъците, присъщи на стоманените тръби, изделията от пластмаса. Вътрешният диаметър на тръбния PVC е от 80 до 200 мм. Изделията също имат резба, химически устойчиви са, леки са. Пластмасовите тръби се заравят не повече от 60 м.

Якостните характеристики и цената на пластмасовите обсадни колони имат оптимално съотношение. Недостатъкът е ниска устойчивост на механични въздействия. Идеално подхождат за обустройване на сондаж в частен имот.

Азбестоциментовите тръби имат диаметър 10 – 50 см и дължина до 500 см. Използват се все по-рядко. Те са крехки и небезопасни за здравето.

Кога е необходимо извличане на обсадна тръба?

Причините за демонтиране на обсадната тръба от сондажа основно са само три:

1. Настъпила е разхерметизация на ствола, което се случва поради некачествено свързване на звената на обсадната колона или корозия на тръбите от ръжда.
2. В ствола е безнадеждно заклещен инструмент или оборудване, поради което е невъзможно да се извади старата помпа и да се монтира нова.
3. Изисква се промяна на конструкцията на тръбния кладенец: задълбочаване, преобразуване на сондажния филтър и т.н.

Останалите случаи не са основание за извличане на конструкцията. Понякога положението може да се спаси чрез монтиране на полимерна вложка с подходящ диаметър. Ако скъсването е настъпило на голяма дълбочина, демонтажът просто е невъзможен. Тогава е по-лесно да се пробие нов източник, отколкото да се харчат големи суми за възстановяване на стария.

Какви фактори трябва да се вземат предвид?

Обикновено сондажът на парцела се пробива на голяма дълбочина, поради което извличането на обсадната тръба от него е трудна задача.

Преди да се решите на такова мероприятие, трябва ясно да знаете отговорите на следните 6 въпроса:

• от какво е изработена обсадната тръба;
• теглото на изделието;
• на каква дълбочина се намира основата ѝ;
• колко време е изминало от момента на полагането ѝ;
• при какви условия е експлоатирана;
• достатъчно ли е тежка причината, поради която трябва да бъде демонтирана.

Възможно е демонтажните работи да се окажат толкова сложни, трудоемки и финансово скъпи, че да е по-рационално да не се решава въпросът как по-лесно и по-бързо да се извади тръбата от сондажа, а да се откажете от тази идея в полза на решение за създаване на нов източник на вода.

Списък на съпътстващи проблеми

В процеса на извличане на обсадната тръба от земята може да се сблъскате с редица неприятни изненади. Трябва предварително да сте готови, че подготвеният блок и лебедка няма да се справят със задачата поради недостатъчна теглителна сила. Тогава ще трябва да се поръча кран, а това ще добави още проблеми: нужен е достъп, от което неизбежно ще пострада ландшафтът.

Трябва да се вземе предвид и моментът, че тръбата може да е толкова “захваната” от почвите, че ще се наложи да се намали коефициентът на триене чрез пробиване на шурфове около оглавника и наливане в тях на голямо количество вода. От влажната земя тръбата ще излезе значително по-лесно. Страничен ефект от тези действия е вероятността от срутване на стените на шахтата.

При извличането на обсадната конструкция не може да се мине без специална техника. Под нея се изгражда здрава настилка от релси, метален профил или греди.

Недостатъчна твърдост на извличаната тръба. Ако е изработена от азбестоцимент, то за изваждането ѝ без повреди не може да става и дума.

Тя просто ще се разпадне и на повърхността ще излезе под формата на отделни фрагменти, а отломките ще се окажат на дъното на скважината. По-добре е да не се използва такава шахта повторно, ако от нея е отстранена тръба от азбест, като се има предвид, че този материал далеч не е безопасен.

Подготовка за демонтаж на сондажен ствол

Знаейки за възможните трудности, следва да се подготвите за процеса основно.

Първа стъпка – определяне на теглото на изделието, за което:

• измерват дълбочината на скважината, диаметъра на тръбата, дебелината на стените;
• отварят справочник и, ориентирайки се по диаметъра и дебелината на стените, намират теглото на 1 линеен метър;
• умножават намерената стойност по дълбочината на шахтата и получават търсената маса на тръбата.

Тази стойност ще бъде база при избора на лебедка по теглителна сила. Ако цифрата се е получила значителна и лебедка с такава теглителна сила не съществува, то единственият вариант е да поръчате кран. Когато отклоненията от изчислената стойност са незначителни, ще свърши работа обикновена лебедка.

Начини за отстраняване на тръба от сондаж

Професионалистите имат свои методи за извличане на обсадни тръби: натягане с последващо скъсване, промиване с разхождане, извиване.

Метод на опъване за извличане на колоната

За да се използва този начин, ще е необходима талова система или домкрат. Усилието, възникващо по време на натягането, е над критичната граница на пластичност на материала на обсадната тръба. Ето защо конструкцията може да не издържи и да се спука.

Алгоритъмът на процеса е следният:

1. Около устието на тръбата се изкопава траншея с дълбочина около 1 м.

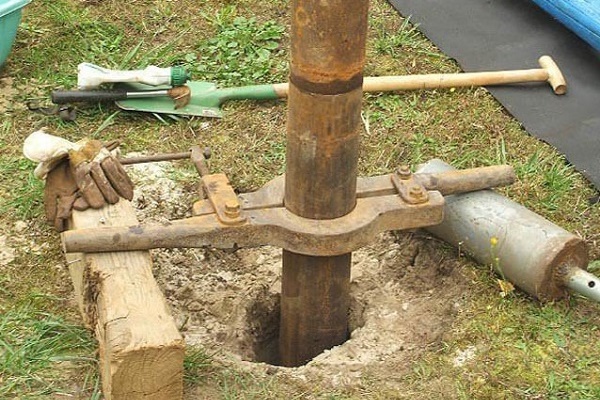

2. На тръбата се поставя хомут, а към него се закрепват въжета, след което конструкцията се натяга леко.
3. Хомутът, към който е прикрепено въжето, се премества по-надолу и се повтарят същите действия. Това осигурява плавно изтегляне.
4. Горният край на обсадната конструкция се изтегля до появата на счупване. Фрагментът се извлича от шахтата, а останалата част се захваща със специален ловителен инструмент и процесът продължава или след подмяна на повредената част от ствола се поставя обсадна колона на първоначалното място.

Вариантът е целесъобразно да се прилага за демонтаж на тръби с голям диаметър и дебели стени.

Да се извлече по този начин цялата линия е практически невъзможно. Най-често тръбата няма да бъде годна за по-нататъшна употреба.

Ако оста на сондажа има отклонение по вертикала, този метод на извличане не може да се прилага. За такава сложна работа е по-добре да се наеме сондажен екип.

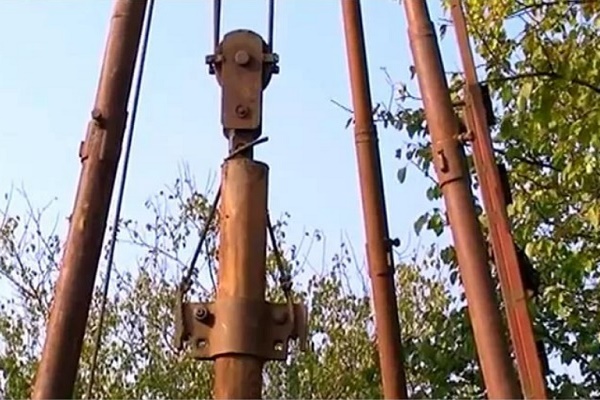

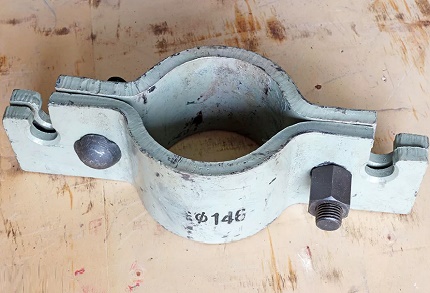

Ето как изглежда механичният захват – хомут, с помощта на който се фиксира тръбата. Процесът на извличане може да се усложни от повреда и засядане на щангата, затова трябва да се вземе предвид пластичността на материала.

Талът, използван за повдигане, трябва да има голяма товароподемност. Най-добрият вариант е използването на крикове. Трябва да се знае, че не може да се разчита на по-нататъшно използване на извлечената тръба.

Извличане чрез промиване

Ако обсадната тръба не излиза от почвата поради образуване на пясъчна тапа, за нейното извличане се използва относително прост метод – промиване и разтягане. За това е необходима помпа със специално устройство за промиване. Напорната част на помпата се свързва с горната част на тръбата.

Налягането трябва да бъде минимално, но достатъчно за циркулация на водата. Колоната се промива, а след като тръгне пясък, налягането се увеличава. Тялото на тръбата се раздвижва, като се завърта с помощта на ротор и се разклаща. Всичко това се изпълнява паралелно с промиването. По този начин се намалява коефициентът на триене и колоната по-лесно ще излезе от сондажа.

Идеалният вариант е, когато диаметърът на тръбата позволява не само да се закрепи помпата в горната част, но и да се спусне втора към основата на колоната. Обратното подаване на вода се стартира, веднага щом ръбът на маркуча за промиване се спусне под обувката-муфа на седиментната колона с 300 см. Процесът продължава до пълното отстраняване на пясъчното задръстване около тръбата.

Понякога при повдигане на тръбата до 10 м извличането ѝ става невъзможно поради силно уплътняване на тапата. В този случай изходът е един – да се извадят отделни фрагменти. Отделно трябва да се спрем на самия процес на извличане на тръбата.

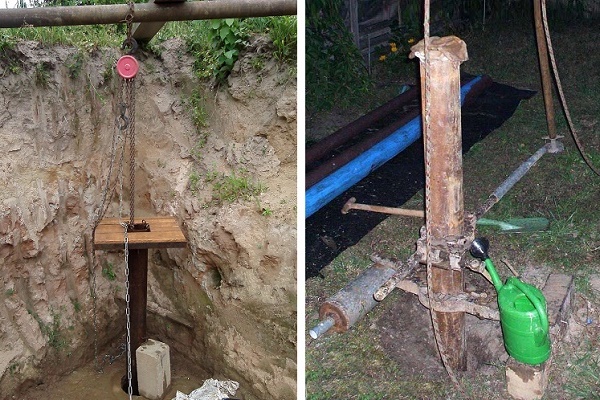

Първо върху тялото ѝ се заварява парче армировка с диаметър около 18 мм. Този елемент е необходим, за да се закрепят въжетата на лебедката и да се започне повдигането на обсадната щанга.

За повдигане е необходимо да се приложи вертикално насочено теглително усилие. За целта в най-високата точка на извличаната тръба се извършва монтаж на блок, а през него се прехвърля въже. При въртене на барабана на лебедката се извършва преобразуване на въртящия момент в теглително усилие.

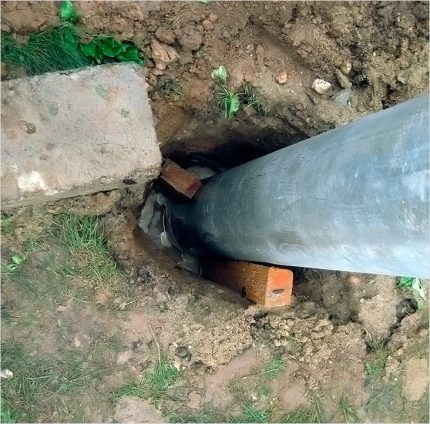

Тръба с малко тегло може да се извади с помощта на лост. Краят му се подвежда под заварената армировка и, като се полага усилие, постепенно се изтегля щангата от почвата.

Прилагане на метода на развиване

Използването на този метод позволява да се развият елементите на обсадната колона и да се извлекат от сондажа.

За прилагане на метода е необходим набор от инструменти:

• ловилна коронка;
• ротор;
• перфоратор;
• кумулативни торпеда.

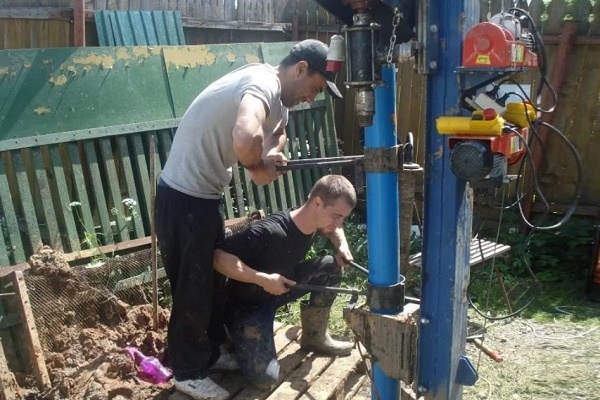

Специална ловилна коронка с лява резба и стоманена сондажна тръба се спускат в шахтата. Чрез ротор тръбите се завъртат обратно на часовниковата стрелка.

След извършване на приблизително 20 оборота, се изпълнява разходка на обсадната колона, като натоварването се увеличава до максимум. Ако улавяната тръба не се скъса, разходката и развинтването се повтарят. Резултатът от тези усилия трябва да бъде непълно развинтване на съединенията.

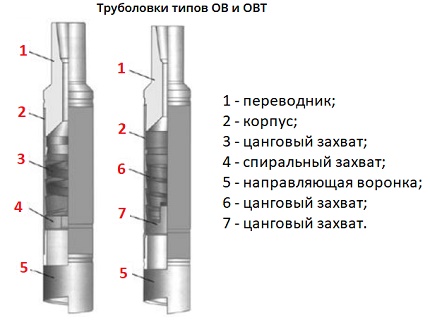

Приспособленията за улавяне на тръби се оборудват със спирални или цангови захвати. Диаметърът на улавяната тръба трябва да бъде по-малък от диаметъра на корпуса на тръболовката.

Ако резбата не може да се разхлаби дори след няколко цикъла, се пуска в действие специален инструмент, чрез въртенето на който тръбите се принуждават да вибрират благодарение на триенето и предаването на въртящия момент на извличания стояк.

Резултат: след въртене на инструмента в продължение на 1 час връзката се разклаща. На следващия етап се захваща горният ръб на колоната и се отвинтва нейният фрагмент. За да се извлече отвинтената част на тръбата навън, се прилага усилие на опън. Действията се повтарят, докато цялата колона не бъде разглобена и всичките ѝ елементи се окажат горе.

Процесът на отвинтване се основава на комбинация от натоварвания от въртящ момент и усилие на опън. Обсадният стояк първо се развива, а след това се извлича навън. За да не се скъса колоната, въртящият момент и силата на опън трябва постоянно да се контролират.

Когато всички усилия не водят до успех, се прилага радикален метод – нарушаване на целостта на конструкцията чрез използване на кумулативни торпеда. В резултат на тяхната експлозия на зададена дълбочина по тялото на тръбите се появяват пръстеновидни прорези. Остава да се отрежат отделни елементи с помощта на перфоратор или друг режещ инструмент.

Всички тези работи са по силите на специализирани организации. Цената им е немалка, затова за самостоятелно извличане на тръбата собствениците на крайградски къщи търсят други начини.

Фабрично и самоделно оборудване

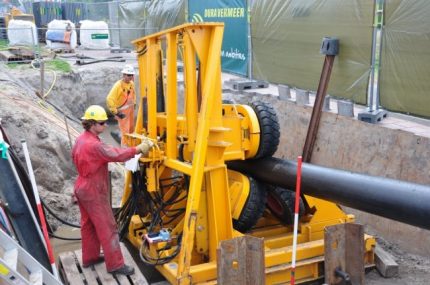

За извличане на обсадна тръба от дълбок сондаж професионалистите използват оборудване от заводско производство.

Характеризират го следните номинални параметри: налягане в МРа, усилие на хода – прав и обратен в тонове сила (тс), максимален момент в кН/м, най-голямо усилие на затягане или извличане в тс, ъгъл на завъртане на захватите, маса в кг, габарити в мм, обхват на диаметрите на изтегляните тръби.

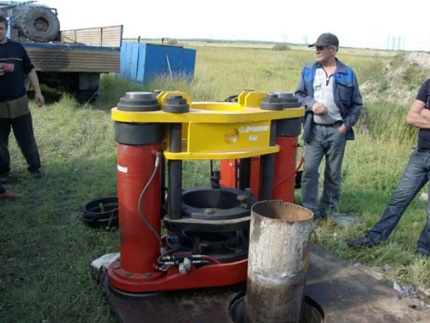

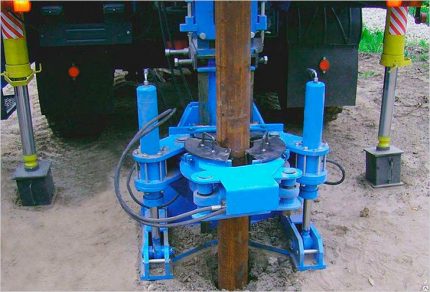

Инсталацията се състои от опорна плоча с монтиран на нея стационарен захват и два хидравлични силови цилиндъра, горна плоча, подвижен захват, посредством който се затягат тръбите.

Щоковете на цилиндрите с хидравлично връщане обединяват опори, снабдени с траверса, върху която се опира горната плоча. За затягане на опорната колона на тази плоча има специален подвижен захват. Както неподвижният, така и подвижният захват представляват 3-клинови кулачки, които имат вътрешна резба и са поставени в обойма.

Хидравличните цилиндри се свързват към помпената станция. В случай на възникване на извънредна ситуация, когато за извличане на тръбата не достига усилие, се използва устройство за разклинване на захвата. Натяжението може да не стигне в случай, че поради непредвидени обстоятелства се появят допълнителни сили на триене между тялото на тръбата и стените на сондажа.

Оборудването се монтира на обсадната стойка и се затяга последната с помощта на подвижния захват, а след това се повдига. Повдигането е равно на големината на хода на буталата. Следващата стъпка е фиксиране на тръбата с неподвижния захват и връщане на горната плоча в изходно положение. Тръбата се извлича чрез повтаряне на тези действия. В процеса на изтегляне на щангата тя се поддържа с кран.

С помощта на такова оборудване от земята се изтеглят обсадни тръби, чийто връх почти не се вижда, тъй като инсталацията има нисък захват. Друго предимство на механизма е възможността да се повдигат стоманени тръби, чиито типоразмери са в широк диапазон.

За демонтаж на тръба с малък диаметър на собствения си парцел подходящо оборудване може да се изработи и самостоятелно. Ще са необходими за това 2 швелера за стойки, барабан за въже, лагер с вътрешен диаметър 40 мм, въже, дръжка.

Изработват се две опори с височина около 1 м и ширина приблизително 0,6 м. Те имат форма на буква Т в обърнат вид. Отгоре към стойките се закрепва лагер, а през него се прекарва ос. На оста се закрепват барабан и дръжка.

С въжето се обхваща тръбата и се започва да се върти барабанът. Тръбата постепенно излиза от земята. Ако демонтажът подлежи на изделие от пластмаса, се прилага специална скоба.

По време на извличане на тръбата въжето се спуска по-надолу. Когато конструкцията е с голяма дължина, се използва специално приспособление — чал, за да се задържи колоната при преместване на въжето на нова позиция.

Изводи и полезно видео по темата

Видео #1. Авторът на видеото е заснел процеса на премахване на обсадна ПВХ тръба:

Видео #2. Инструмент и оборудване за изтегляне на обсадна тръба:

В зависимост от финансовите възможности и наличието на техника може да се използва всеки метод за извличане на тръбата. Важно е да се внимава и да не се пренебрегва техниката на безопасност. Възможно е след всички изчисления да решите, че е по-добре да се заложи нов сондаж.

Ако ви се е налагало да изтегляте обсадна тръба от ствола на сондажа, разкажете по какъв начин сте успели да я извлечете. Споделете сведения, които посетителите на сайта могат да използват в аналогични ситуации. Пишете, моля, коментари, задавайте въпроси, оставяйте публикации с лично мнение относно предложения от нас материал и снимки по темата.
