Чертеж на вилна тоалетна: популярни схеми за построяване за самостоятелен проект

Вие не се решавате да построите пълноценна баня и тоалетна във вилата, а решихте да се ограничите с удобства на двора? Съгласете се, би било чудесно тази постройка да е удобна за ползване и да изглежда прилично, а не само да не ви капе дъжд по главата по време на посещение? Но по пътя към реализацията на замисленото се изисква чертеж, а вие не знаете как да го изпълните правилно?

Ние ще Ви подскажем как от обикновена селска тоалетна да направите комфортна тоалетна. За това си струва да строите не „на око“, а по предварително разработен проект. В статията сме подбрали най-простите решения, като сме ги снабдили с подробни схеми и чертежи. Също така разгледахме популярните разновидности клозети за вила, техните особености и видовете материали, използвани за изграждане.

Всъщност чертеж на вилен тоалет не е задължително да правите сами, можете да използвате готови решения, представени в нашата статия. Определете ключовите особености на тоалетната, като например използваните материали и наличието на изгребна яма, а след това изберете модел тоалетна, който Ви харесва. В помощ на начинаещия проектант сме предоставили подробно видео за създаване на чертеж.

Особености на построяването на чертежа

Вилен тоалет – не е толкова проста конструкция, както са склонни да мислят много начинаещи строители. Съществуват редица особености, които е важно да се вземат предвид при разработката на проекта и построяването на чертежите.

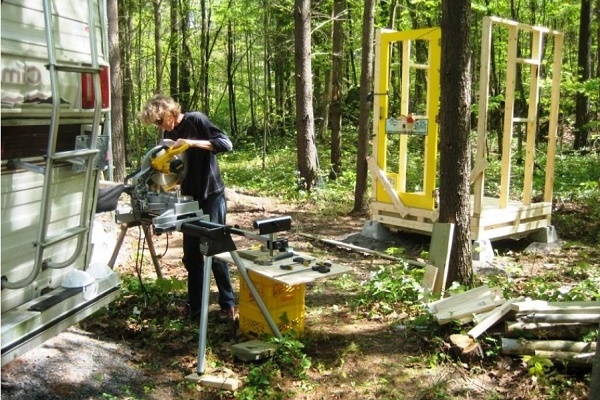

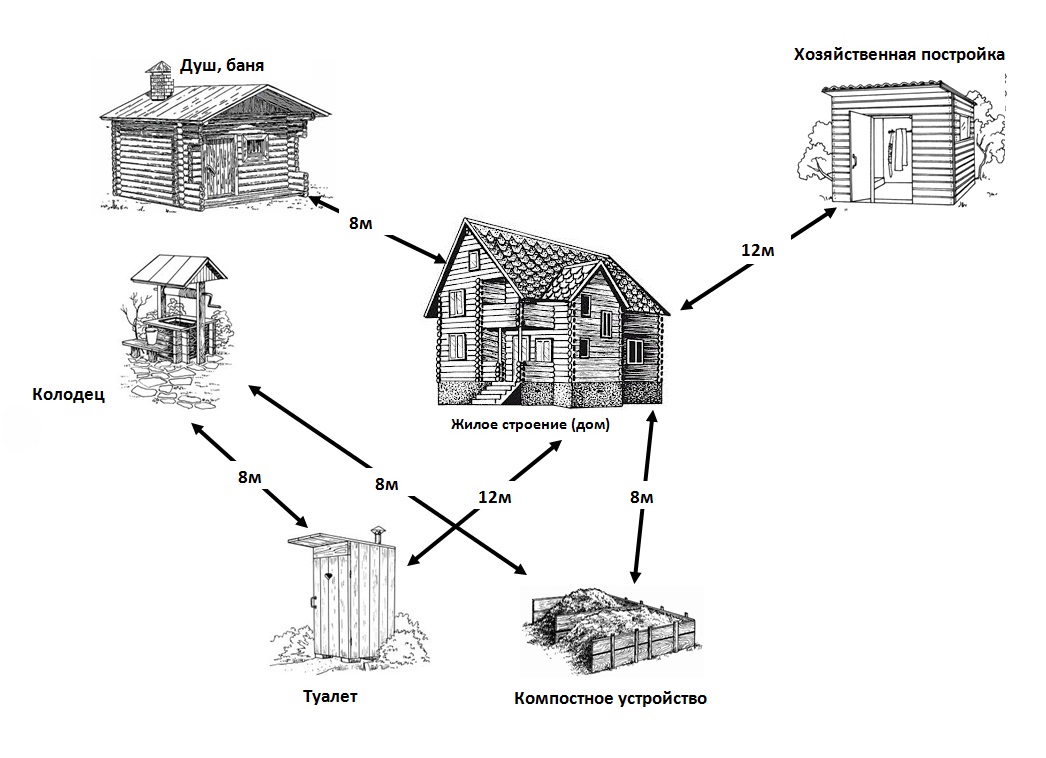

Съгласно санитарните норми, вилен тоалет не трябва да се разполага по-близо отколкото на разстояние 12 m от жилищна сграда и 8 m от кладенец или сондаж

Правила за устройство на тоалет:

1. Размери. Вземете предвид размерите на вътрешното помещение на тоалетната. Минимално допустимата площ е 1 х 1 m. Ако спестите и направите кабинката по-малка, ползването ѝ ще бъде неудобно. Също така си струва да обърнете специално внимание на избора на вилен тоалет.
2. Височина. Има и ограничение по височина. Не е желателно да строите тоалетна по-малка от 2 m височина. Да влизате в нея, приведени, много скоро ще ви омръзне.
3. Наклон на покрива. При изграждане на едноскатен покрив, задната стена се проектира малко по-ниско от предната. Това се прави за оформяне на наклона на покрива и отвеждането на дъждовната вода зад постройката.
4. Осветление. Ако не планирате да провеждате електрическо осветление, осигурете проникване на дневна светлина в тоалетната дори при затворена врата. Ако нямате желание да се занимавате с прозорци, изрежете поне малък отвор в горната част на вратата.

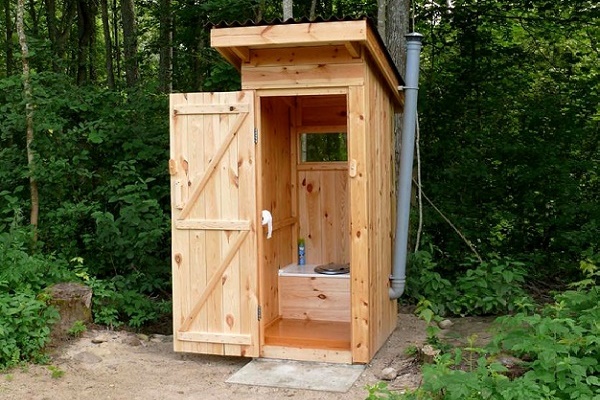

5. Вентилация. Селската тоалетна е лошо вентилирана постройка. За да се поправи това, по задната стена се пуска вентилационна тръба.
6. Сянка. За да не е задушно в селската тоалетна през лятото, разположете я на сенчесто място.
7. Място на парцела. Още един съвет за избор на място за постройка: избягвайте съседството на септична яма или помийна яма с водоизточници, кладенци, сондажи. Това се прави от санитарно-хигиенни съображения.

Ако се вземат предвид всички тези препоръки, съставянето на проект за селска тоалетна самостоятелно ще бъде много по-лесно.

Избираме подходящ тип проект

За проектиране на чертежа трябва да се определите с типа на тоалетната. Това може да бъде клозет с изгребна яма или без нея. Освен това, изгребната яма може да се използва с полза за стопанството и да се произвежда компост в нея.

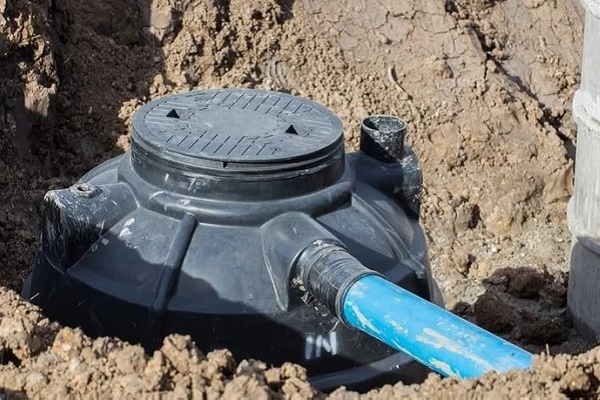

Постройка с херметичен резервоар вместо изгребна яма ще бъде подходяща на парцел, където подземните води са разположени твърде близо до земната повърхност.

№1 — класически вилен тоалет с изгребна яма

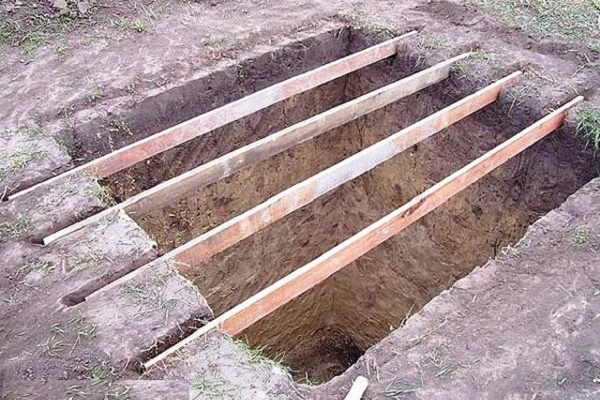

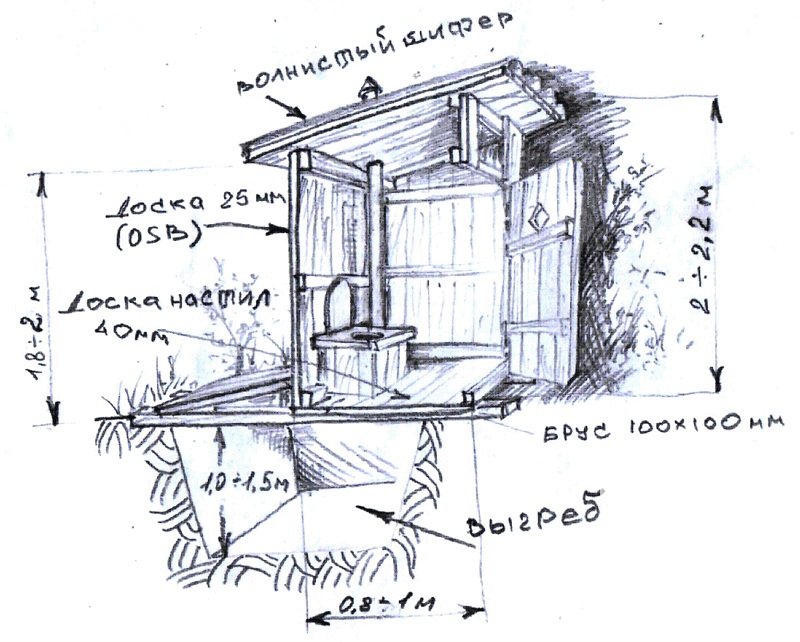

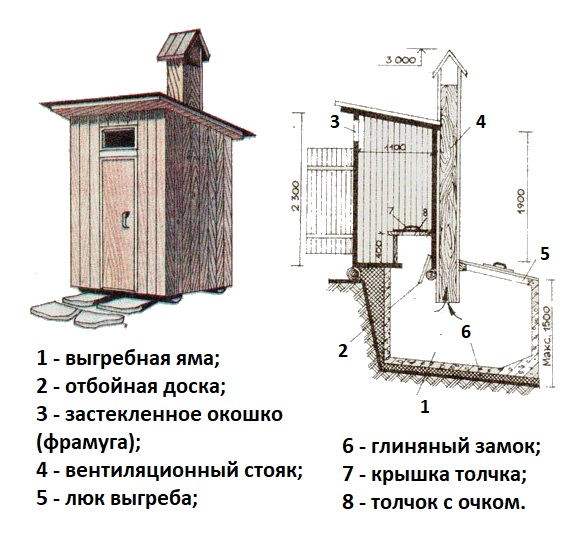

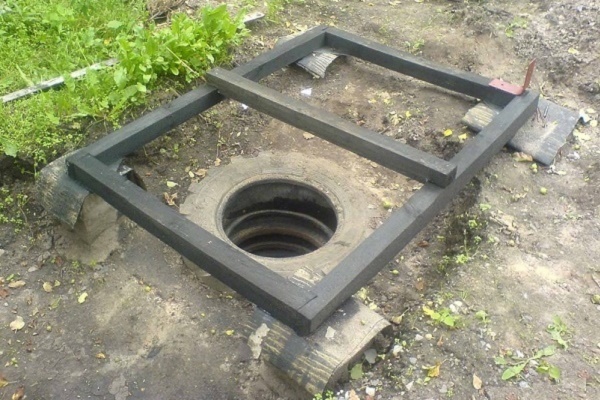

Най-разпространеният и познат проект на проста тоалетна за дача е модел с изгребна яма. Принципът на такава конструкция е елементарен: всички отпадъци попадат в дълбока яма, която се намира непосредствено под тоалетната кабинка.

Ако изгребната яма се напълни, викат асенъзатор, който изпомпва всички нечистотии, и тоалетната може да се използва отново.

Тази схема на дачна тоалетна е изпитана от времето. Основното ѝ предимство е, че ямата не се нуждае от обслужване за доста дълго време. Ако клозетът се използва само през дачния сезон, може дори да не се наложи да викате асенъзатор.

Тъй като душът на дача е също толкова необходим, колкото и тоалетната, някои се опитват да съчетаят тези два проекта в един.

Ако построите летен душ в една част на парцела, а тоалетната кабина – в друга, ще трябва доста да поработите с лопата, тъй като дренажна яма е необходима и в двата случая.

Като обедините удобствата, можете значително да намалите разходите за труд за земни работи и количеството на необходимите материали.

№2 — пудр-клозет или тоалетна без яма

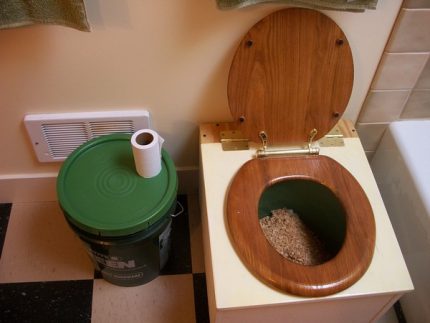

Прост начин да направите чертеж на тоалетна за дачен парцел е да я проектирате по принципа на пудр-клозет.

Такъв вид клозет не предполага наличие на изгребна яма, всички отпадъци попадат в резервоар непосредствено под седалката на тоалетната чиния. Това може да бъде пластмасов или метален резервоар или кофа.

Тъй като основният проблем на подобни тоалетни е неприятната миризма, нечистотиите се посипват (пудрят) с адсорбиращи вещества, които предпазват помещението от появата на специфичен „амбре“.

В тоалетните от подобен тип винаги присъстват два резервоара: за събиране на отпадъци и за съхранение на посипката. Резервоарите трябва редовно да се почистват.

Като адсорбент се използват дървесна пепел, торф, дървени стърготини, пясък. По същество, пудр-клозет с торф е домашна вариация на готовите биотехнологични тоалетни от промишлено производство, които използват същия торф като пълнеж.

№3 — тоалет с компостна яма

Още един вариант, идеално подходящ за дачен парцел, – тоалетна, която произвежда компост. Както е известно, компостът е прекрасно органично торене за растенията.

Естественото торене никога няма да бъде излишно, а специалната технология позволява да се произвежда то с ускорени темпове практически от нищо.

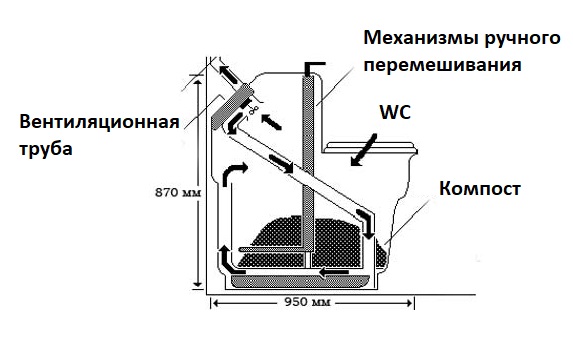

За да може компостът да се насища с кислород, той трябва редовно да се разрохква. За целта е предвиден специален лост за ръчно разбъркване.

Тоалетната е оборудвана с компостна яма. По-добре е да са две, за да може да се използват последователно, докато компостът зрее.

Ямите са конструирани така, че готовият тор да може лесно да се извлича. Тази допълнителна функционалност ще се хареса на тези, които се грижат за околната среда.

Тънкости при избора на строителни материали

След като е взето решение за типа конструкция на тоалетната, трябва да се избере материалът, който ще се използва в строителството. Изборът на строителен материал е от значение още на етапа на разработване на чертежа.

Най-често се прилагат:

• дърво;
• тухла;
• метал.

Това са познати материали за градинаря, с които почти всеки умее да работи.

Вариант #1 — прост и надежден дървен тоалет

Когато става въпрос за градинско строителство, на първо място си представяме всевъзможни постройки от дърво.

Дъските и гредите от евтини, но достатъчно здрави и издръжливи иглолистни дървета се намират лесно, а за работа не е необходимо сложно оборудване. В краен случай, с дървото може да се работи дори без използване на електроинструменти.

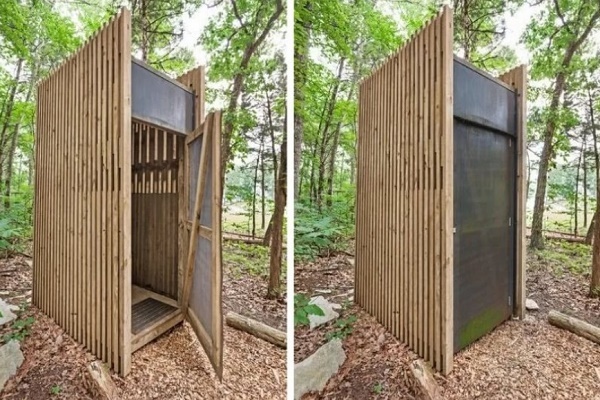

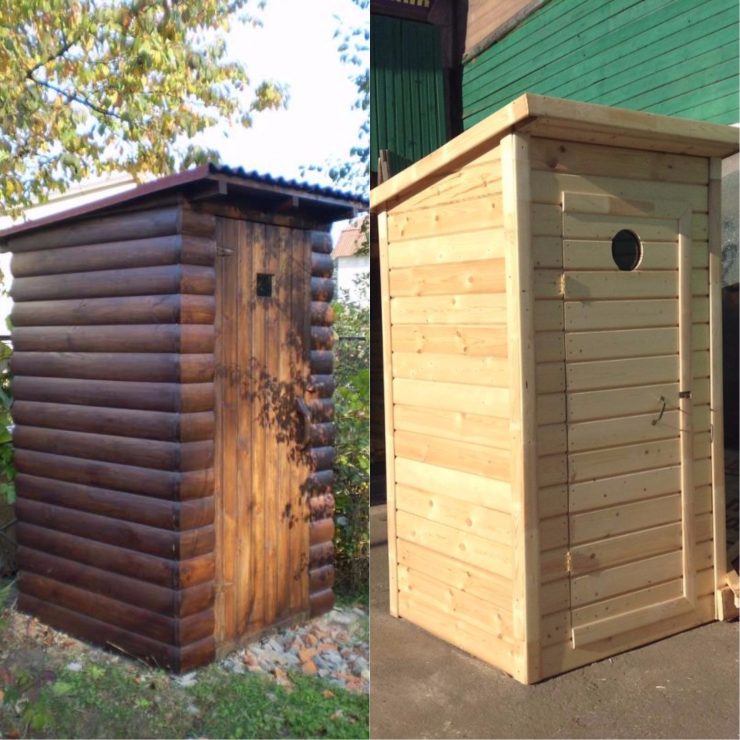

В зависимост от това как оформите тоалетната си, по един чертеж могат да се построят съвсем различни тоалетни. Един от вариантите – декорация на стените с блок-хаус или вагонка.

Ако имате желание да направите тоалетната не просто практична и функционална, но и пълноценен декоративен елемент във вашата вила, опитайте да я построите от дървен скелет. Ще трябва да се занимавате много по-дълго, но резултатът си заслужава.

Вилната тоалетна не е най-благоприятната среда. Дървото може да гние и да се разрушава, ако не се обработва със специални средства. Импрегнирането с антисептик е задължително условие при изграждане на тоалетна от дървен материал.

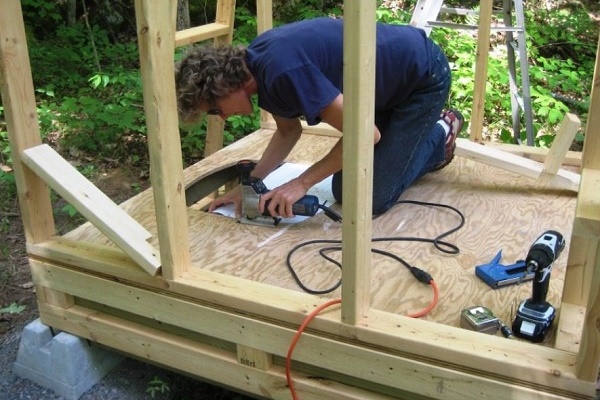

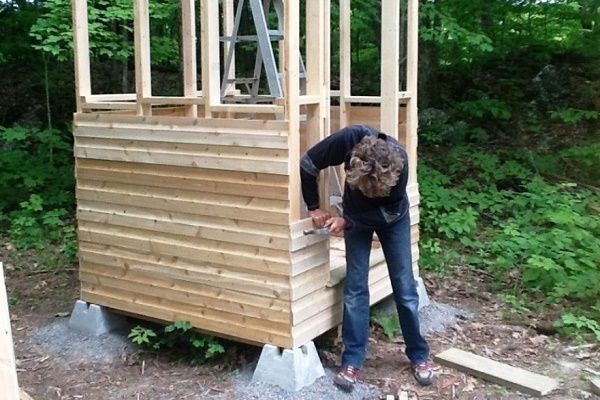

Изграждането на тоалетна по рамкова технология включва няколко традиционни етапа:

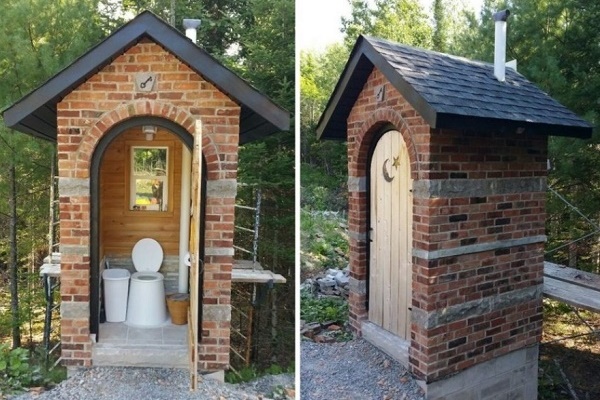

Вариант #2 — капитално съоръжение от тухли

Предимствата на тухлените постройки пред дървените са известни на всички още от приказката за трите прасенца.

Освен здравина, тухлената тоалетна притежава ниска топлопроводимост, което е важно, ако ходите на вилата през студения сезон. Вилната тухлена тоалетна има вид на къщичка с едноскатен или двускатен покрив. Могат да бъдат проектирани прозорци.

Не е задължително да се използва обикновена тухла. По-съвременни блокови материали като пенобетон, шлакоблок, газобетон ще бъдат отлична алтернатива.

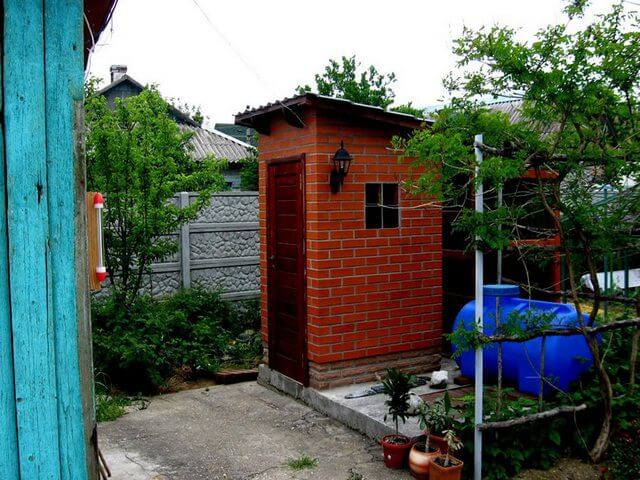

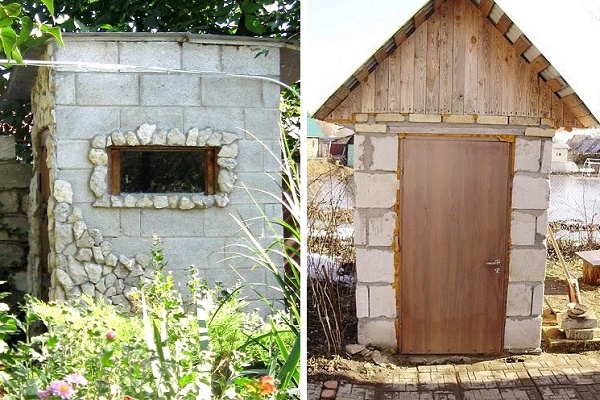

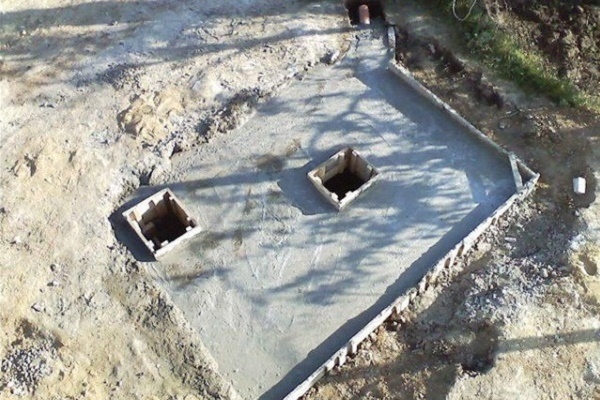

Проектът на такава тоалетна включва не само чертеж на надземната част, но и на основата. В този случай не може да се мине без основа, тъй като собственото тегло на тухлената постройка е доста голямо.

Без основа почвата скоро ще се уплътни и ще слезе, което ще доведе до пукнатини по стените на тоалетната.

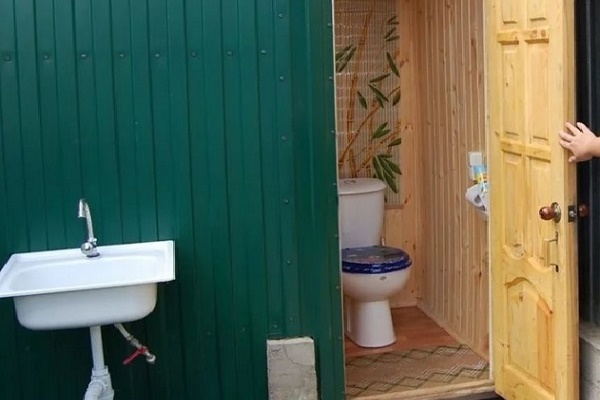

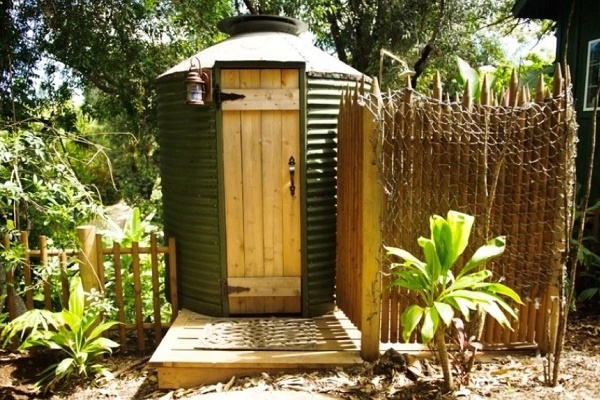

Вариант #3 — тоалет от метал

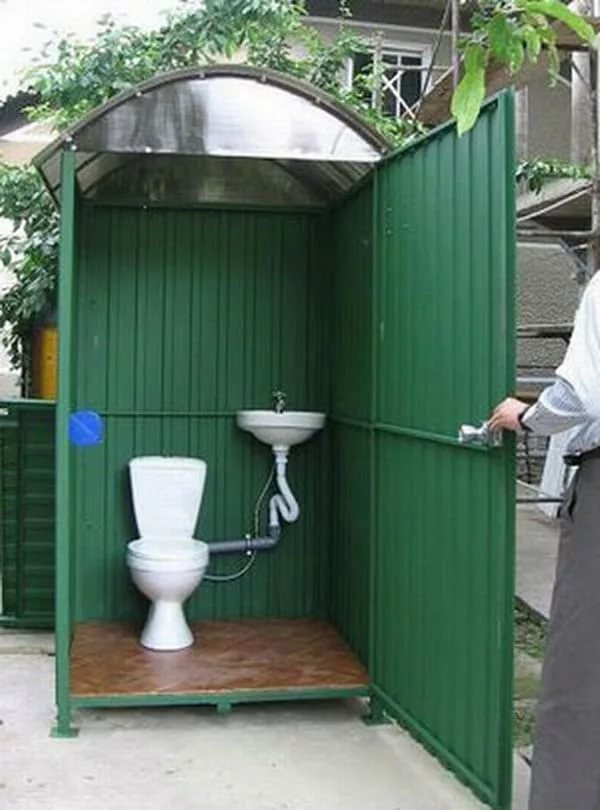

Металът е материал с висок коефициент на топлопроводимост. В тоалетната от метални листове ще бъде непоносимо горещо през лятото и много студено през зимата.

Без прилагане на топлоизолационни материали, металната тоалетна на вилата може да бъде само временен проект – до построяването на основната тоалетна.

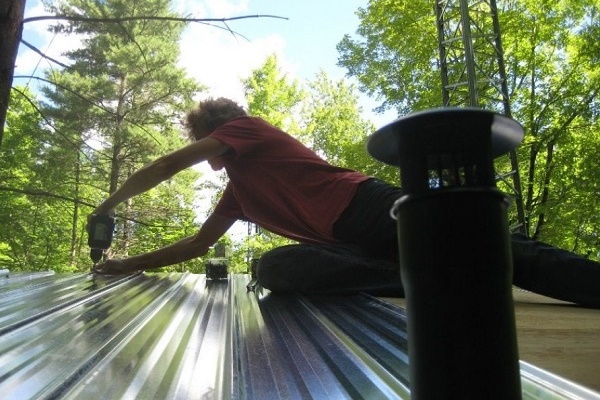

Най-често се използват листове профилирана ламарина, пришити към рамка от метален профил. В този вариант е използван профилиран метален лист. Покрив от поликарбонат върху метална рамка.

Трудно е да се постигне херметичност на съединенията на такъв тънък и гъвкав материал. В ъглите ще има цепнатини, през които вятърът ще прониква в къщичката, което също не добавя уют.

Ако се приложат съвременни технологии и се използват сандвич панели като стенни материали, може да се получи доста комфортна тоалетна. Като изолация се монтира пенопласт или минерална вата.

Препоръчваме Ви също да разгледате нашия материал за това как да построите тоалетна във вилата със собствените си ръце.

Готови чертежи и схеми на дървен тоалет

Когато сте определили материала за надземната част на тоалетната, трябва да разработите чертежи, за да разберете колко материал ще е необходим. Важно е да детайлизирате всеки елемент, за да не пропуснете нищо важно. За да не изобретявате колелото, можете да намерите готов чертеж.

Най-често се използват следните модели на тоалетни:

• колиба;
• теремок;
• къщичка за птици.

Схемата за построяване на дървена тоалетна във вилата се избира въз основа на практически съображения.

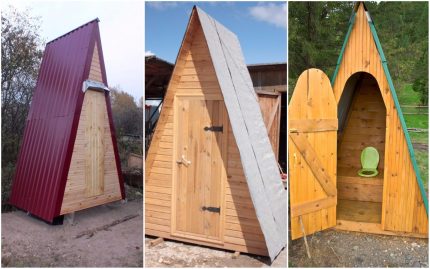

№1 — схема на „шалаш“ с размери и описание

Вила тоалетна-шалаш – това е компактен и икономичен проект. Всички елементи на конструкцията имат проста геометрична форма, което ускорява процеса на построяване и опростява изготвянето на чертежа.

Сградите могат да се различават по размер, използвани материали, сложност на оформлението и дизайнерско решение, но общият принцип на проектиране остава непроменен.

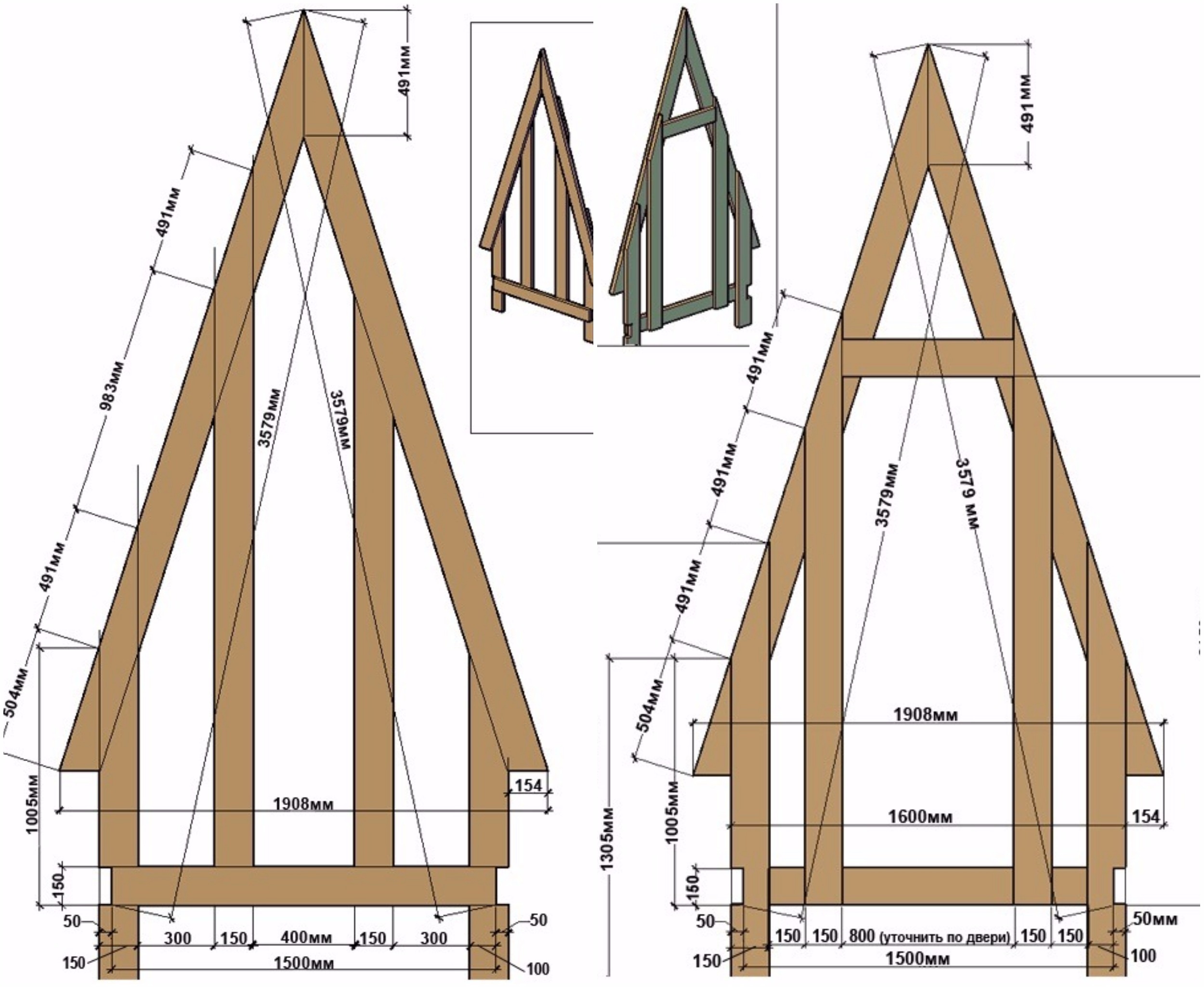

Започва се с фасадата и задната стена на тоалетната. Прави се рамка във формата на триъгълник с няколко ребра за твърдост по височина. Дължината на напречната греда е 150 см, ширината на вертикалните стойки е 15 см, разстоянието между междинните стойки е 30-40 см.

Височината на ъгловите стойки е 177 см, на междинните – 287 см. Наклонените елементи на този чертеж са с дължина 312 см.

Отляво е изобразена задната стена, отдясно – предната, с отвор за врата. В ъглите са изобразени същите елементи в пространствен вид.

Чертежът на предната стена се отличава по това, че вертикалните стойки са разположени на по-голямо разстояние една от друга. Това се дължи на необходимостта от поставяне на входна врата.

Разстоянието между стойките ще зависи от конструкцията на вратата. Обикновено подходящ е отвор с ширина 70 см. В горната част на отвора се монтира горна греда на височина 2 м 15 см.

Останалите геометрични размери на самия каркас съвпадат с размерите на чертежа на задната стена.

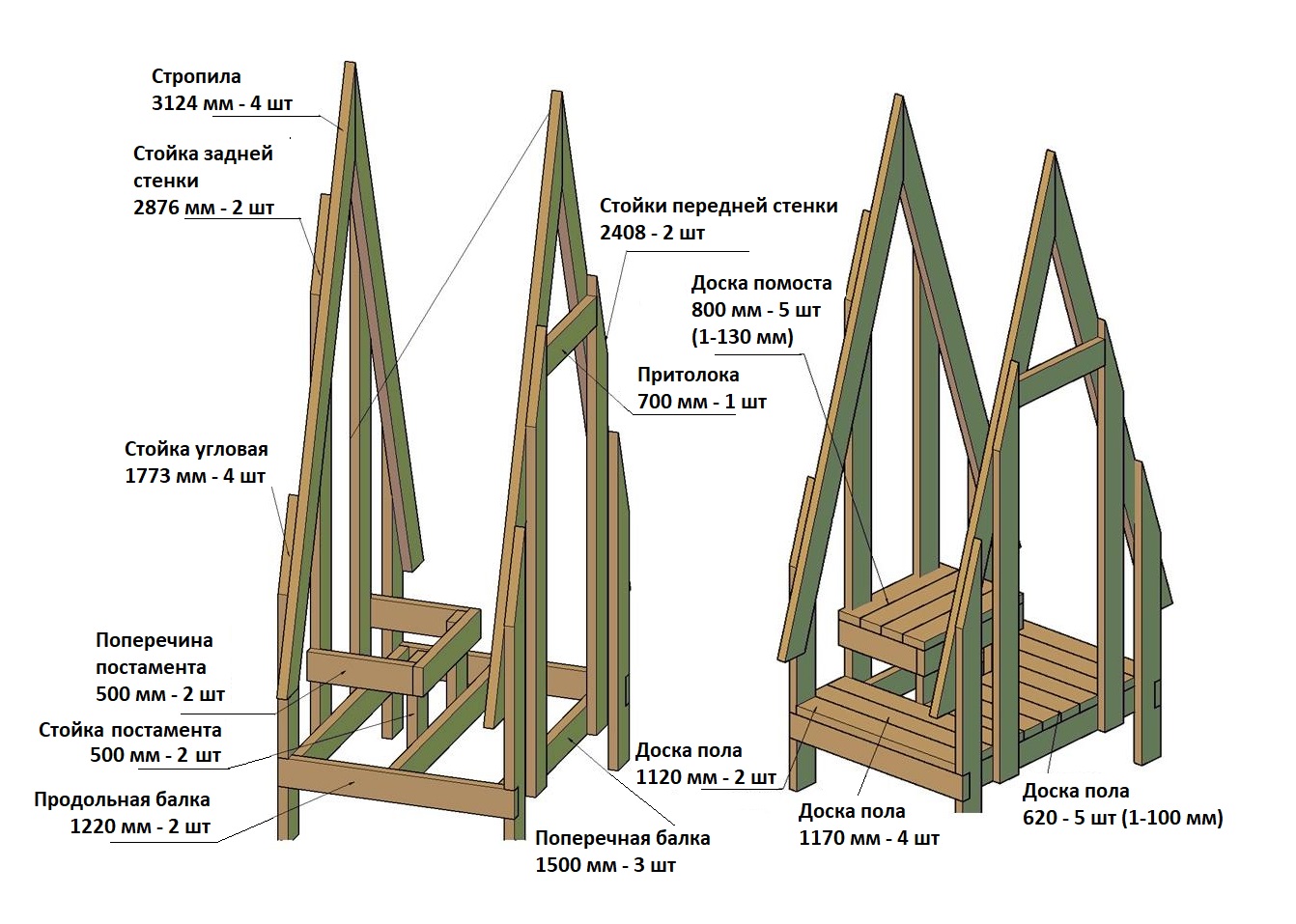

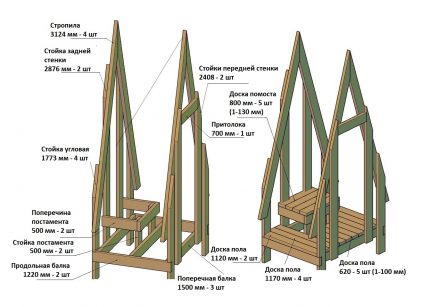

Чертеж на каркаса на вила тоалетна тип «шалаш». От дървен материал с правоъгълно сечение или от кантова дъска с достатъчна дебелина може да се конструира доста здрава цялостна конструкция.

Стените се свързват с надлъжни греди, с дължина 122 cm всяка. По средата се поставя още една напречна греда с дължина 150 cm. Проектът на основната носеща конструкция е готов.

Пристъпва се към изграждане на постамента. Неговата височина се избира според желанията на собственика на вилата. Средният размер, подходящ в повечето случаи, е 50 cm.

Монтират се 2 полуметрови вертикални стойки на нивото на вертикалните междинни стойки на задната стена. Вертикалните елементи се свързват с напречни греди. Техният размер също е 50 см.

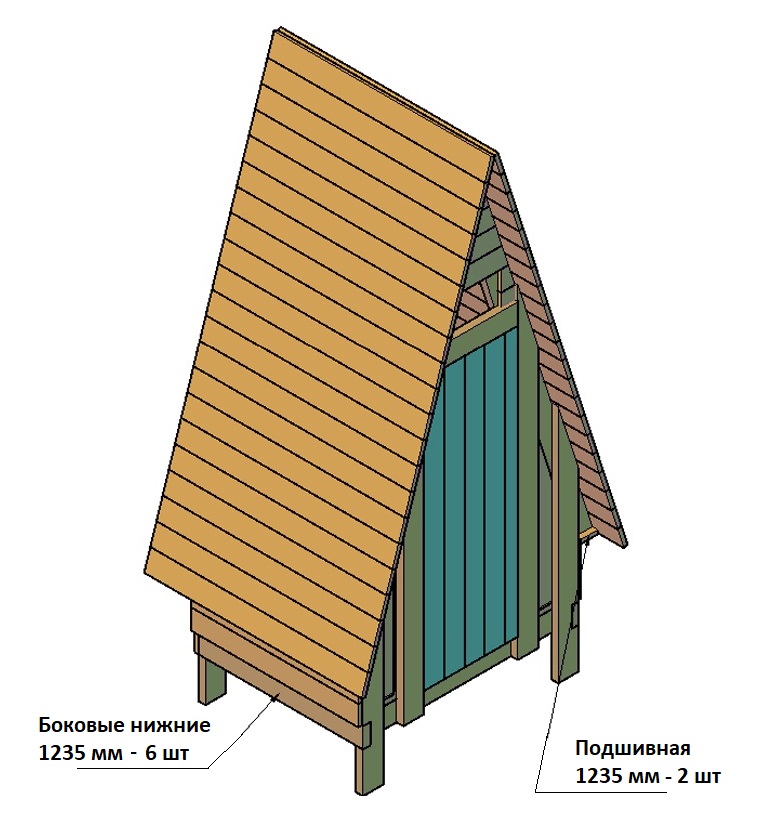

Ето такава акуратна тоалетна къщичка ще се получи, ако се придържате към този проект. Отгоре над вратата има отвор за вентилация.

Такива размери подхождат за тоалетна със среден размер. Трябва да се отбележи, че полезната височина на вътрешното помещение е 2,15 м. При това общата височина на постройката ще бъде 3,5 м.

Това е свързано с това, че наклоните на покрива се съединяват под много остър ъгъл. На височина 2,15 м се зашива таванът, така че в тоалетната ще бъде по-топло и по-уютно. Повече за процеса на изграждане на такава тоалетна прочетете по-нататък.

№2 — чертеж на „скворечник“ с таблица за разкрояване

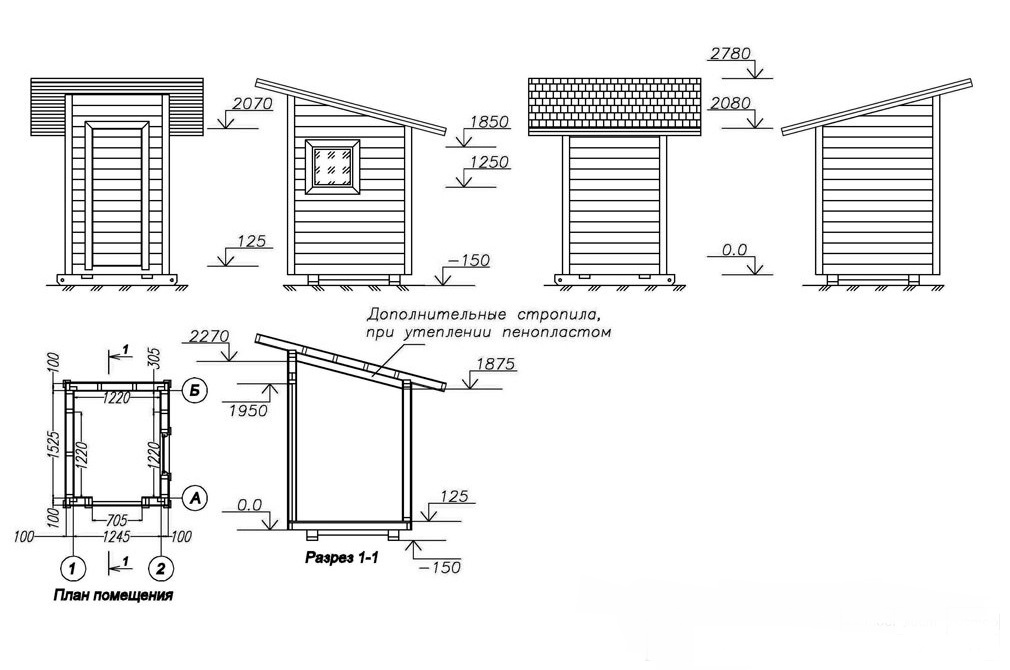

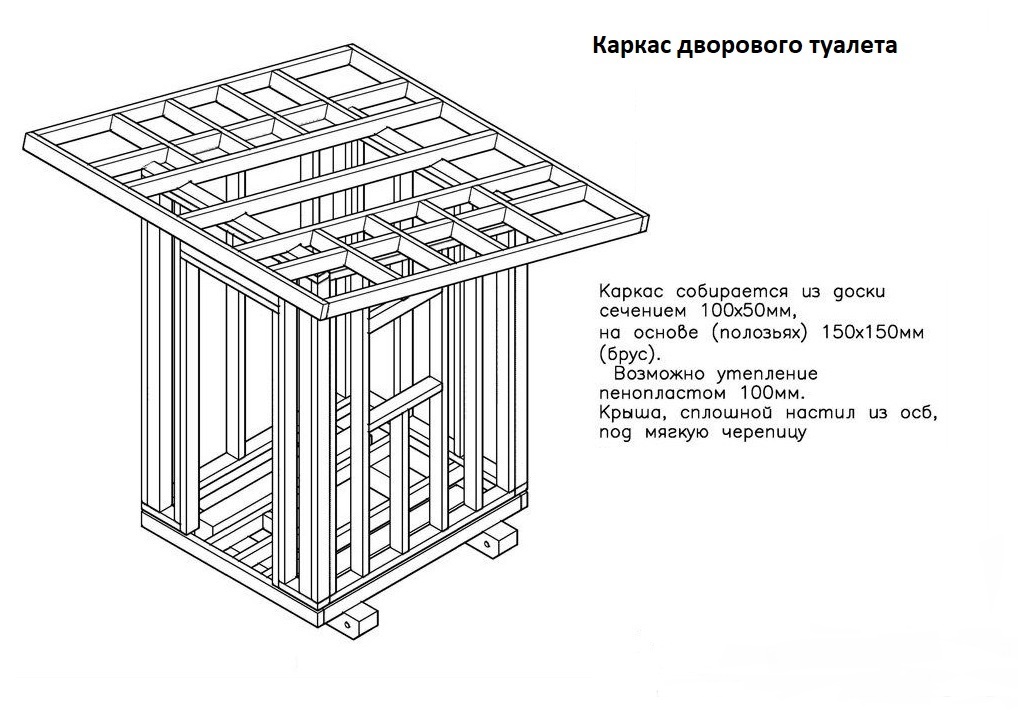

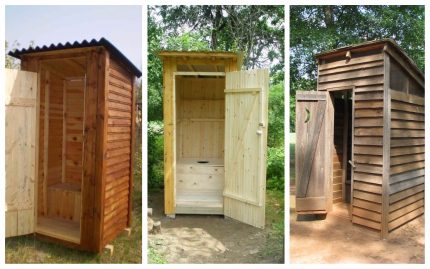

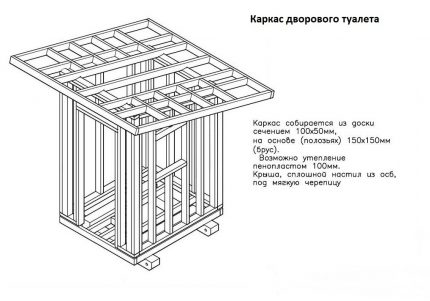

По-сложна архитектурна форма – вилна тоалетна-скворечник. Този вариант се среща най-често. На чертежите се вижда, че страничните стени имат форма на правоъгълни трапеци, а задната и фасадната част – на правоъгълници.

За разлика от колибата, такава тоалетна е много по-комфортна и по-просторна. Материал ще е необходим повече, отколкото за предишния вариант.

За да не се овлажнява дървото и да не се разваля от постоянния контакт със земята, се препоръчва тоалетната да бъде леко повдигната.

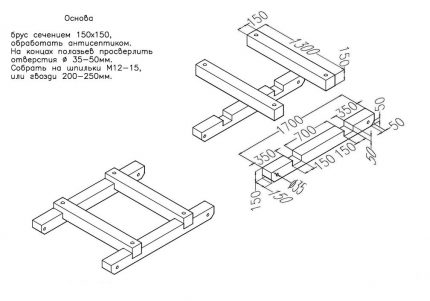

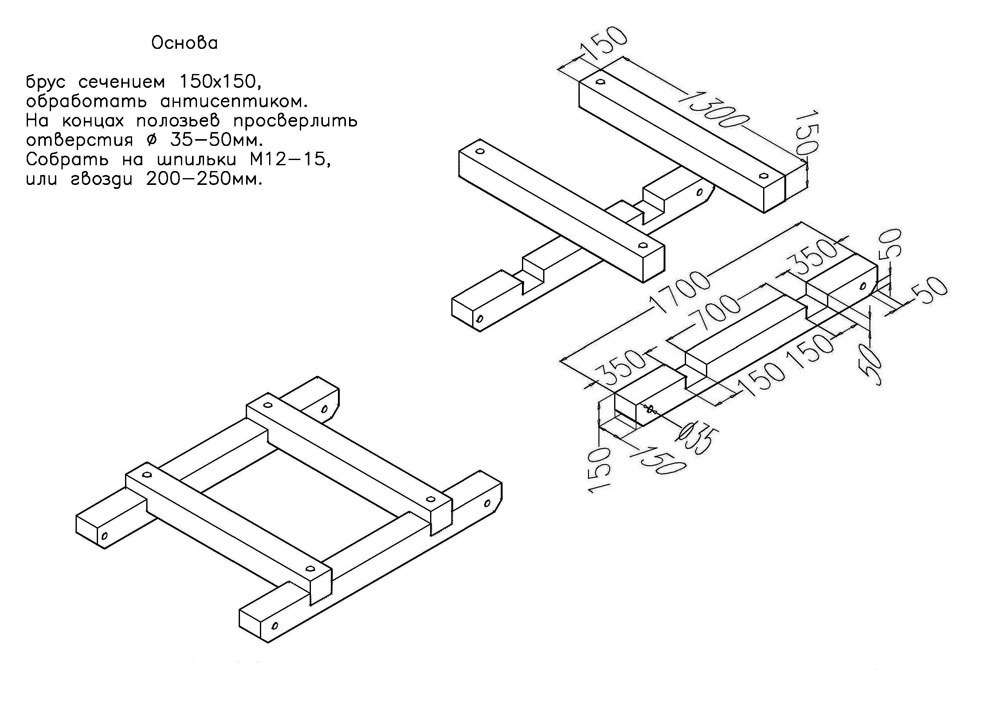

Монтират се специални плъзгачи за основата, с височина около 12-15 см. На чертежа се вижда, че задната стена е по-къса от предната. Отзад височината на тоалетната е 2,08 м, а отпред – 2,78 м.

Като покрив авторът предлага да се направи плътна настилка от лист OSB, върху който впоследствие ще бъде положена мека керемида.

По този начин, при дължина на сградата 1,72 м, наклонът на покрива ще бъде около 22 градуса. Ширината на скворечника, построен по този чертеж, ще бъде 1,45 м.

Проектно решение с изолация:

На чертежа също е отчетена възможността за допълнително изолиране на покрива с пенопласт. В такъв случай се проектира още едно ниво на гредите на 20 см под основното.

Всяка стена се проектира и изработва отделно, а след това те се съединяват помежду си в пространствен модел на тоалетната. Всяка от стените е подробно изобразена на отделни листове от чертежа.

Много важен нюанс – план за разкроя на дъските. Такова допълнение значително опростява строителството.

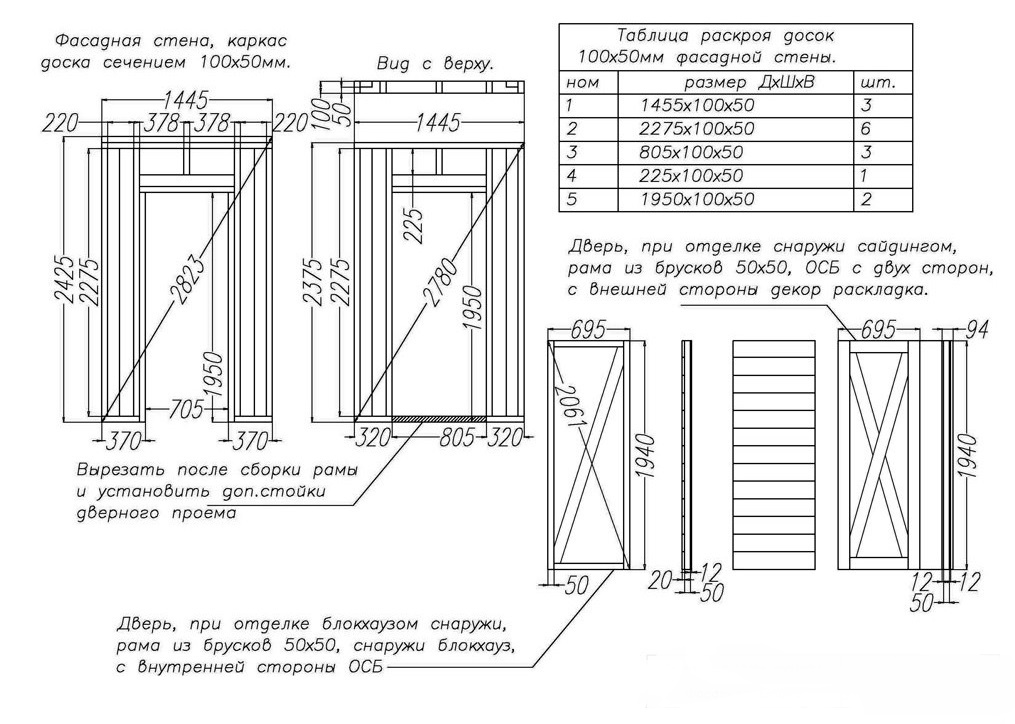

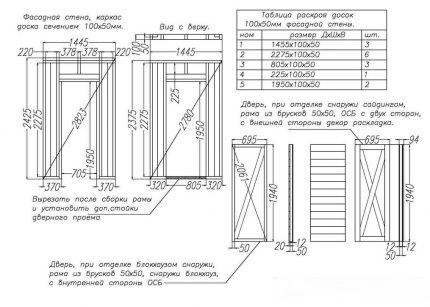

На чертежа на фасадата присъства проект на входната врата в два варианта: при облицовка на тоалетната с сайдинг или блок-хаус.

Особено внимание на размерите на отделните елементи:

Част от дъските се разрязват с надбавка от 50 мм, останалите – със 100 мм. Скос от 15 градуса, крайната дъска се нагласява на място.

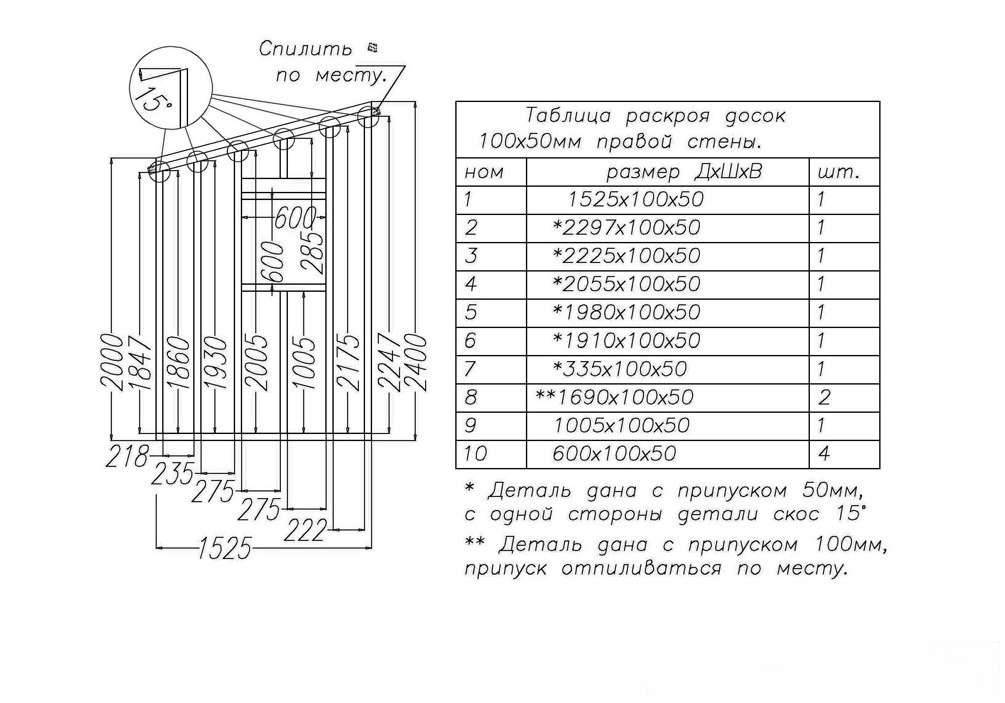

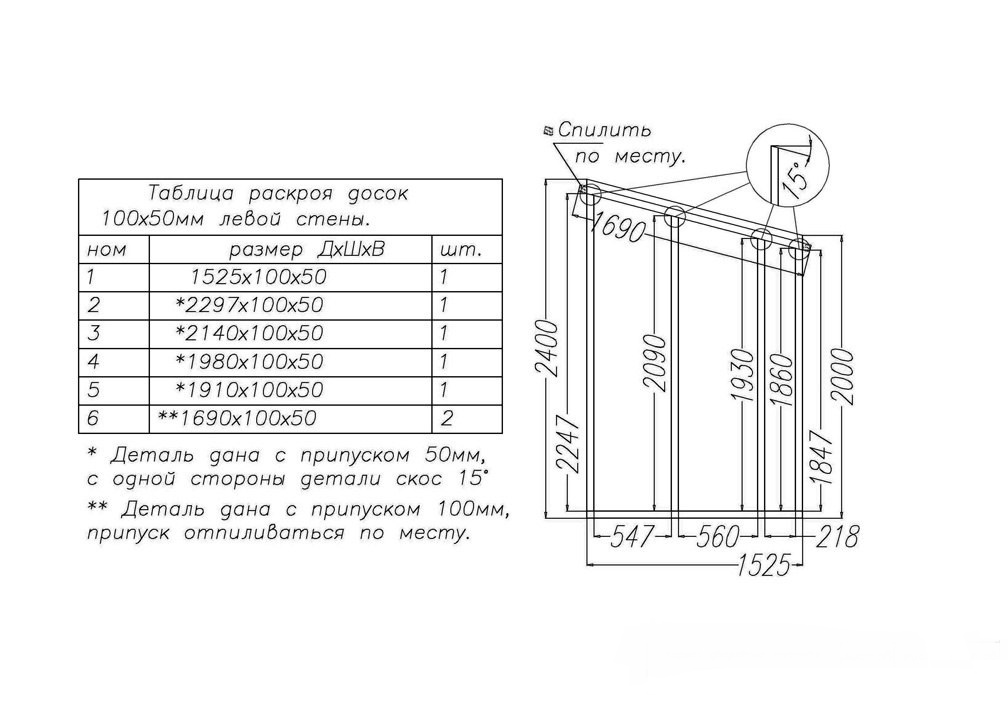

Противоположната стена без прозорец:

Лявата стена се проектира аналогично на дясната, но при нея не е предвиден прозорец, затова чертежът става още по-прост и разбираем.

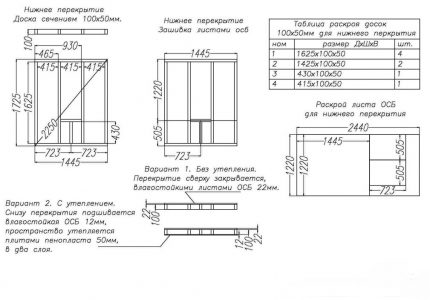

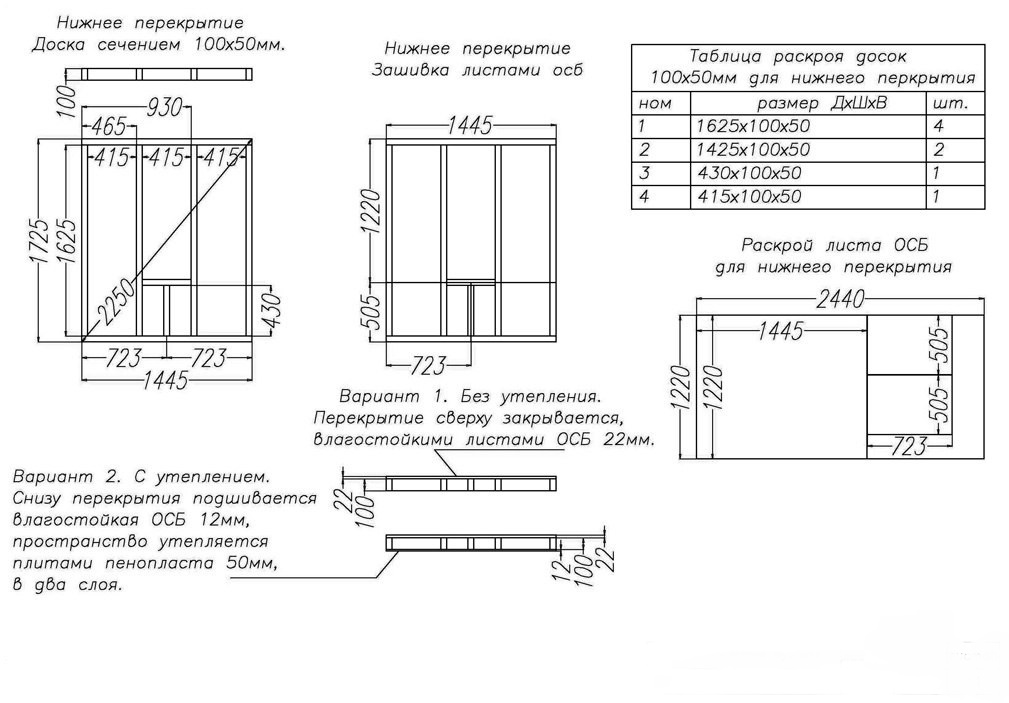

Освен стените, трябва да се погрижим и за плочата. В този случай се използва само една плоча – в долната част на тоалетната. На чертежа е показана рамката на този елемент и таблица за разкрояване на дъските.

Освен това е предвиден план за разкрояване на стандартен лист OSB, с който може да бъде обшит подът.

Обработената с антисептик греда се сглобява с помощта на гвоздеи или на шпилки. В последния случай трябва предварително да се пробият отвори за крепежните елементи.

Необходимо е да се обмисли изолацията:

Долната плоча също се изолира с листове от пенопласт. Авторът на проекта предлага да се поставят 2 слоя пенополистирол с дебелина 50 см, след което да се обшие топлоизолационният слой с лист OSB.

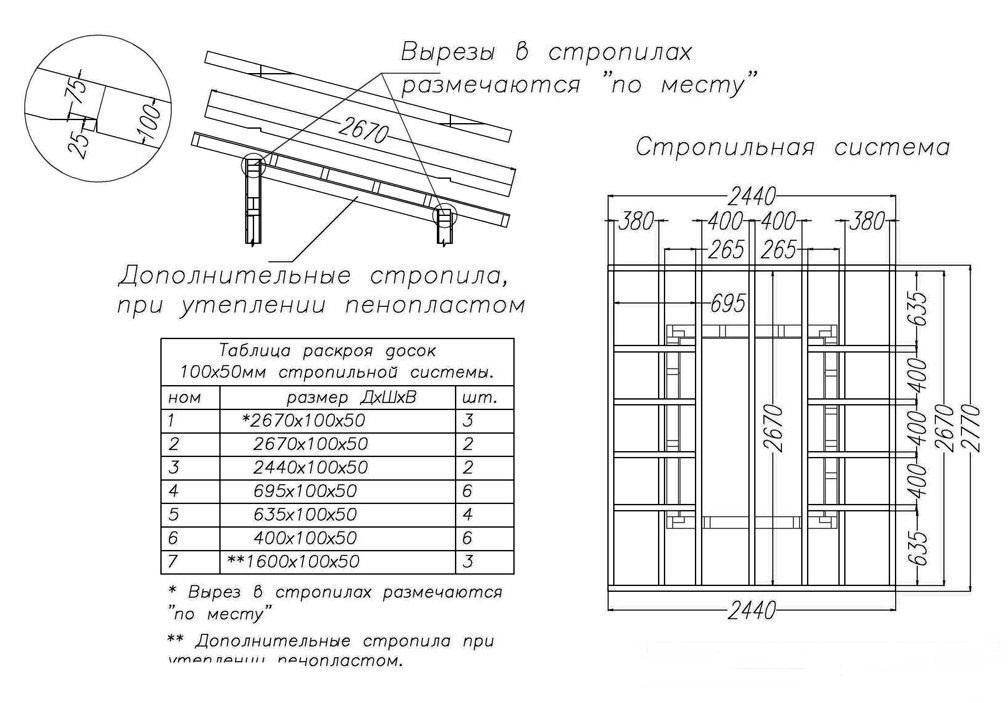

Чертеж на стропилната система:

Строителството на тоалетна от дърво предполага определен процент грешка в размерите. За да се постигне точно съединение на стропилата с опорните греди, изрезите в тях се правят още на място.

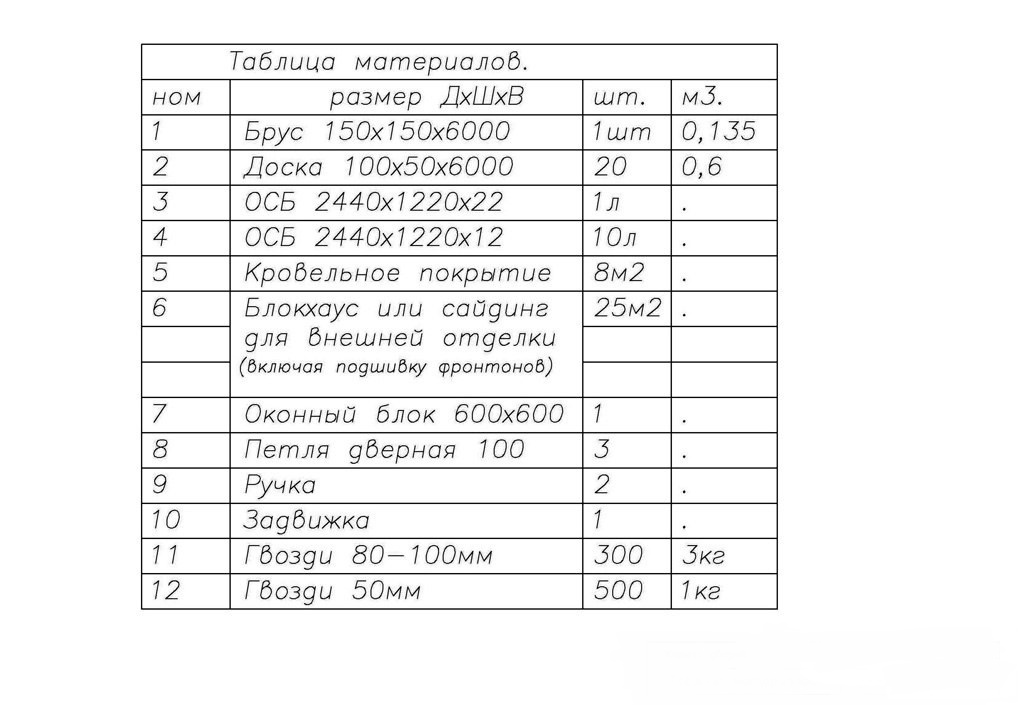

Таблицата на материалите помага да се състави сметката.

Таблицата на материалите включва дори такива дреболии като вратни панти или заглушки. От нея се вижда, че за остъкляването трябва да се закупи прозоречен блок 600х600 мм.

Таблицата на материалите показва, че вилният тоалет по проекта ще бъде облицован с сайдинг отвън. Покривното покритие остава на преценка на клиента. Често се прилагат шифер или профилирана ламарина, както и рубероид или керемиди.

Проектиране на тухлен тоалет с чертежи

За основа на тухлената тоалетна може да послужи стоманобетонен бордюр, вдълбан в почвата, или бетонни блокове, разположени по ъглите на конструкцията.

Стандартна малка кабина с площ на стените около 8 квадрата ще изисква около 300 тухли за изграждане.

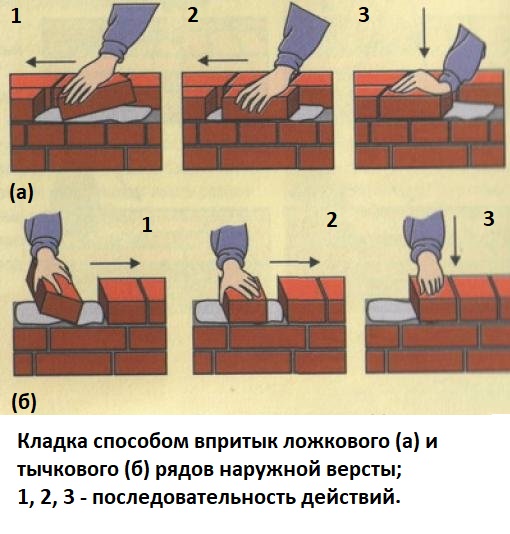

Последователност на действията при полагане на тичковия и лъжковия ред на тухлена зидария. Стените на тоалетната трябва да бъдат здрави, тъй като постройката ще се използва не една година.

За такъв обем зидария трябва да се предвидят около 60 кг цимент за приготвяне на разтвора. Размерите на тухлената вилна тоалетна могат да се вземат от чертежа на тоалетна тип 'скворечник'.

Ако дървените стени се изработват поотделно, то вилната тоалетна от тухли се изгражда ред по ред по целия периметър.

Циментовият разтвор изисква време за набиране на якост. Ако се иззидат наведнъж всички редове зидария, върху долните ще пада голямо натоварване, под чието действие незатвърделият разтвор просто ще се изцеди навън от всички фуги.

За да не се случи това, зидарията се извършва на няколко етапа. Оптимално – по 4-5 реда на ден. Строителството ще се проточи, но резултатът ще бъде много по-добър.

Отворите трябва да се отбележат на чертежа предварително, за да не се разсейвате с излишни изчисления и напасване по време на зидарията.

Покривът може да бъде едноскатен, както в случая на дървената вилна тоалетна тип 'скворечник', така и двускатен. В зависимост от това се променя схемата на разположение на гредите. Покриват тоалетната със същия шифер, профилирана ламарина или други покривни материали.

Освен изброените видове тоалетни, на нашия сайт има статия за това как да проектирате и построите тоалетна с душ. Това е особено актуално, ако територията на вилния парцел не е твърде голяма.

Изводи и полезно видео по темата

Как да направите проект на дървена вилна тоалетна в програмата SketchUp:

Разработването на проект и чертежи на вилна тоалетна не е лесна задача, въпреки скромните размери на постройката.

Следвайте горните инструкции и строителството на вилна тоалетна с всякаква сложност ще ви се стори много лесно. Основното е да подходите към работата с отговорност и доза здравословен ентусиазъм.

Ако сте имали възможност самостоятелно да изградите тоалетна на вилен парцел, моля, споделете опита си с нашите читатели. Към коментарите можете да прикачвате снимки на чертежи, изчисления и готови постройки. Също така в блока с коментари можете да задавате въпроси, които ви интересуват по темата на статията.
