Чертежи на вилна тоалетна тип колиба: типови схеми и преглед на строителните нюанси

Вилните тоалетни са прости конструкции, чието основно предназначение е ясно на обикновения човек без излишни думи. Въпреки това, в стремежа за усъвършенстване на ландшафтната картина, собствениците на вили се отказват от класиката на жанра. Обикновените рамкови „кутийки“ със забележителна скорост се заменят с конструкции във формата на колиба. Изглеждат по-интересно, съгласни ли сте?

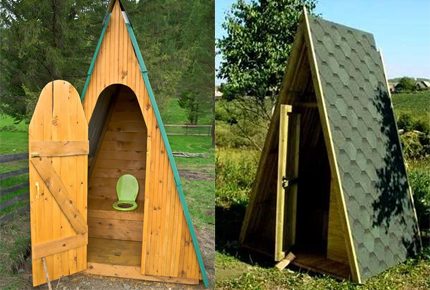

На любителите на вилния живот предлагаме най-добрите чертежи на вилна тоалетна тип колиба. Представяме за запознаване няколко модификации, всяка от които се отличава с оригиналност, удобство и обмисленост на решението. В помощ на майсторливите собственици в статията са дадени инструкции за сглобяване и инсталиране на важни битови обекти.

Устройство на тоалетна във формата на колиба

Конструкцията на колибата е привлекателна преди всичко с проста и оригинална форма. Сгради в такъв дизайн обикновено се използват за изграждане на стопански изби. Сега обаче модата на „колиби“ се доближи и до вилните тоалетни.

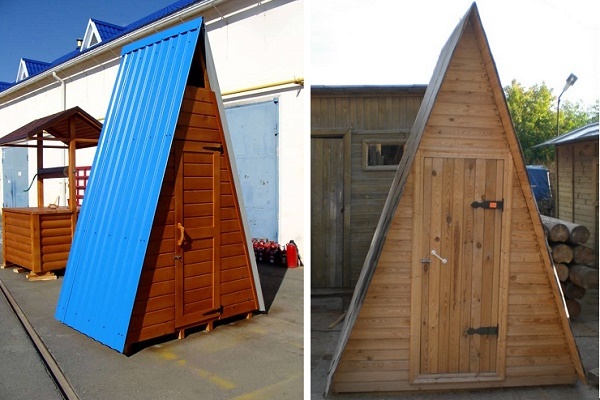

Проекти на триъгълни призми с двускатен покрив бързо придобиват популярност сред собствениците на крайградски стопанства.

Вместо класическите правоъгълни тоалетни, собствениците на вили все по-често предпочитат да поставят прости, но достатъчно оригинални конструкции с триъгълна и трапецовидна форма. Така наречените тоалетни-колиби са инсталирани и успешно обслужват собствениците на много вили.

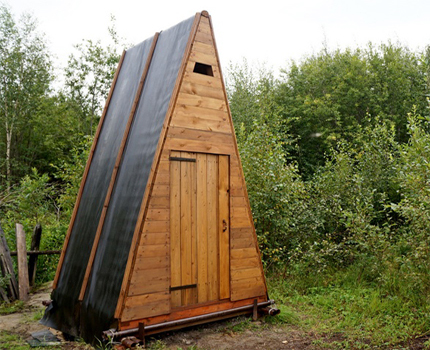

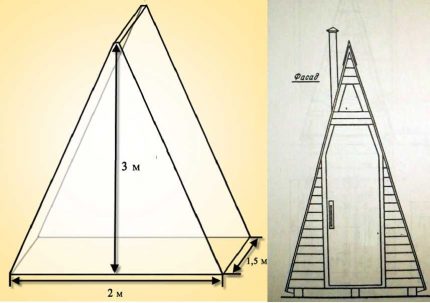

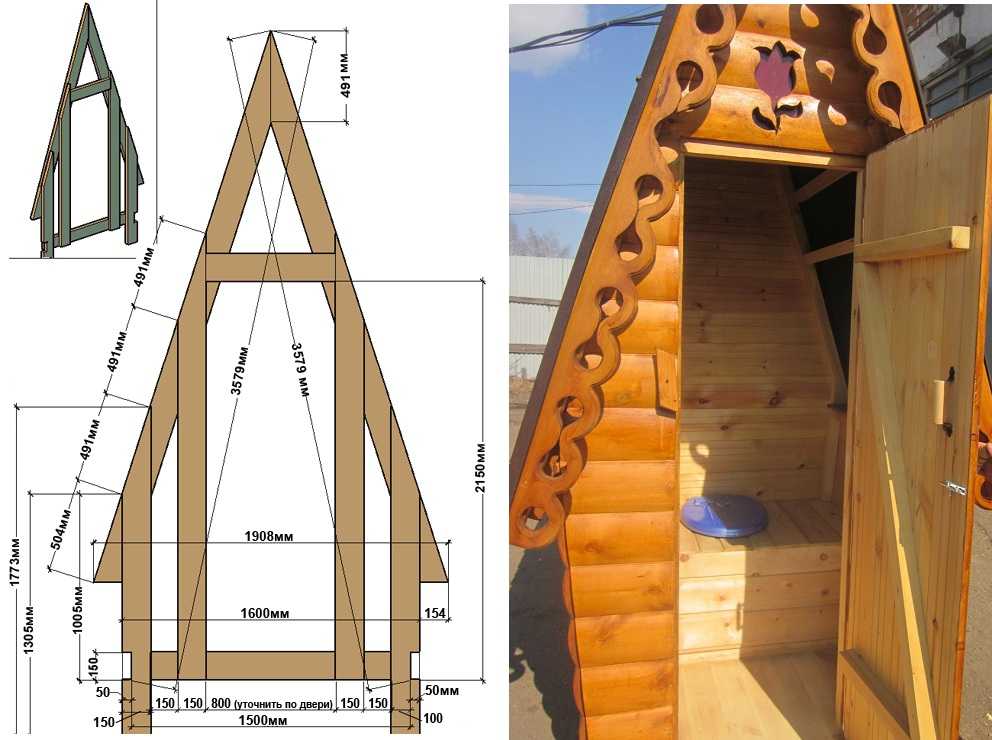

Един от вариантите, представен със стандартен чертеж на вилна тоалетна от серията колиби, се издига на 2,5-3 метра височина и заема площ 1,2 (2.00) х 1,0 (1,5 м) в основата.

Тези размери са напълно достатъчни за човек със среден ръст и със същата средна комплекция за комфортен престой вътре в помещението на вилната тоалетна. Затова собствениците на съвременни крайградски стопанства предпочитат да строят тоалетна-колиба именно по такъв чертеж.

Големи финансови разходи тук не се предвиждат. Физическото натоварване в процеса на строителство също не е голямо.

От материали обикновено са необходими:

• дървена греда (50 х 50 мм);
• дървена греда (150 х 150 мм);
• дъска шпунтована подова (140 х 20 мм);
• дъска за обшивка и облицовка (100 х 12 мм);
• покривен материал;
• лак, боя, крепежни елементи.

Съвсем не е задължително да се ограничавате само с използването на посочените материали. Като се вземе предвид разнообразието от продукти на строителния пазар, както и чрез използване на най-простите чертежи на вилна тоалетна под типичен шалаш, се откриват широки възможности по отношение на строителството и дизайна.

Така, вместо обичайните дъски, с не по-малък успех ще подхожда листовият шперплат. Решетъчната обшивка успешно ще бъде заменена от плътна настилка. А вместо рубероид, красиво ще легне върху обшивката битумна керемида. Като цяло има място за необикновени идеи.

С удоволствие приложените ръце на строителя изграждат такива шалашови конструкции, които технически изпълняват и функцията на тоалетни.

Традиционни стават конструкциите от подобен тип. Техните чертежи се разпространяват навсякъде и се прилагат на практика.

Как да построим вилна тоалетна-колиба?

Извършването на работите се осъществява с помощта на инструменти, често използвани в условията на вилните стопанства.

За реализиране на идеята от чертежа в реална вилна тоалетна-шалаш, строителят, по-специално, се нуждае от:

• ножовка или електрически прободен трион;
• ренде, длето, чук, брадва;
• строителен метър, обикновен молив.

Още преди началото на строителството се препоръчва да се определи мястото за инсталиране на „нужника“ върху прилежащата територия. Обикновено се избира онази част от вилния парцел, където наблизо няма насаждения, водоизточници, постройки за приемане на храна.

Вилната тоалетна-шалаш е разумно да се построи на високо място, не по-близо от 10-12 метра от жилищните постройки. Трябва да се предвидят удобни подходи към съоръжението в случай на асенерационно обслужване.

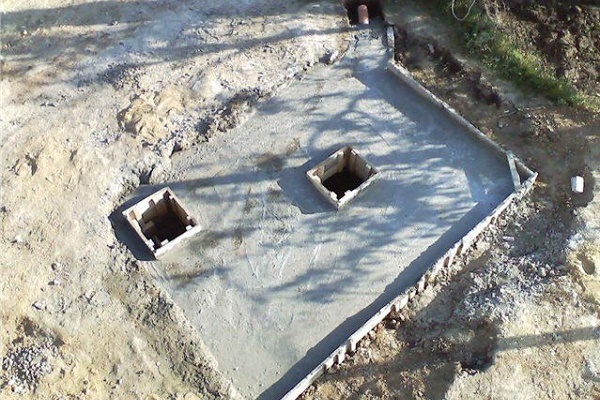

Постройката е възможна на базата на биологична тоалетна или като проект с изгребна яма (септична яма). Ще разгледаме и двата варианта.

Къщичка за инсталиране на биотоалетна

За вилно стопанство най-добрият избор е био тоалетна. Този вариант на строителство не само ще позволи да се оборудва бита на градинарите с крайно необходима постройка, но също така ще осигури на любителите да отглеждат зеленчуци и плодове с торове с добро качество. Устройството на био тоалетна не изисква значителни физически усилия.

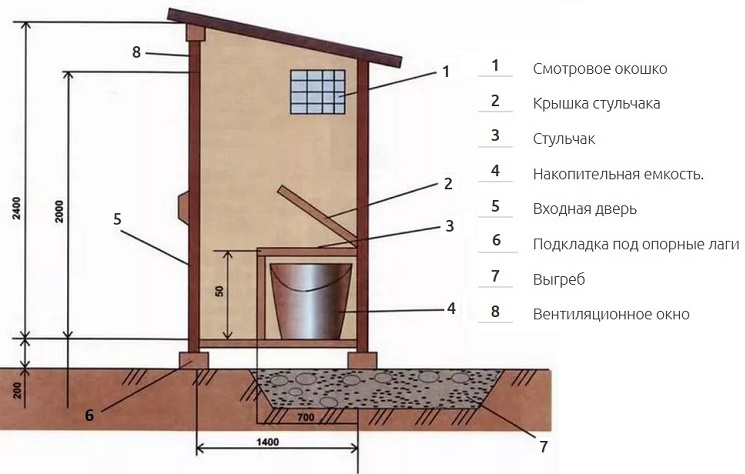

Когато устройват вилна тоалетна от тип хижа, собствениците на земи често избират за себе си чертежи на био тоалетни. Този вариант се разглежда като най-рационален именно за вилните си имоти.

Био тоалетната се отличава с повишена функционалност – отваря пътища за производство на торове.

Инструкция за сглобяване на рамката

По възможност, за изграждането на самата конструкция на хижата и непосредствено на детайлите на вилната био тоалетна се препоръчва да се използва рендосан дървен материал.

В краен случай, ако дъските и гредите имат грапава повърхност, трябва да се обработят с ренде. На практика е забелязано, че рендосаният дървен материал значително по-рядко бива атакуван от различен вид насекоми.

Последователност на стъпките на строителя:

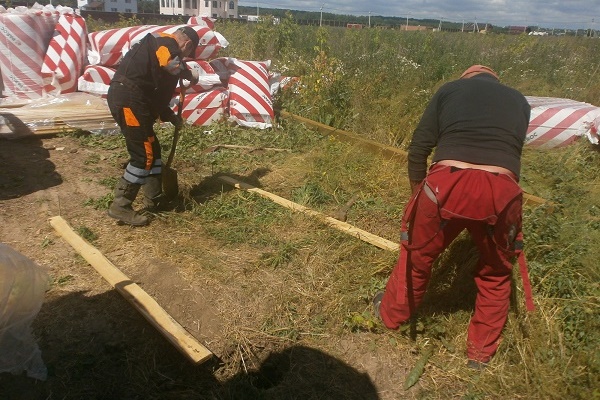

1. По периметъра на основата (1,2 х 1,0 м) да се направи малко (100-150 мм) задълбочаване в почвата.
2. Дъното на задълбочаването да се засипе с чакъл (височина на засипване 50-70 мм), добре да се уплътни.
3. Да се покрие уплътнената повърхност с рубероид (хидроизолация).
4. Да се изсипе слой пясък (20-30 мм), равномерно да се разпредели по повърхността.
5. Да се положи втори слой рубероид с известен запас по границите на периметъра.
6. На границите на периметъра върху рубероида да се постави греда (150 х 150 мм).

След изпълнение на тези работи, основата за изграждане на хижата на вилната тоалетна по чертежа е готова. Следва да се сглоби от шпунтовани дъски подът на тоалетната и да се закрепи по краищата с гредите, разположени по периметъра. Може да се направи, например, с помощта на метални ъгълчета, отрязани по размер.

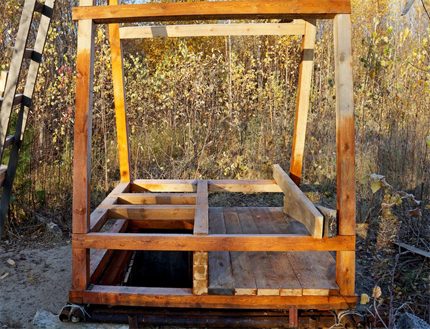

Строежът на тоалетна-хижа обикновено започва с издигане на обща рамка и сглобяване на пода. Не се изключва, разбира се, и друга последователност на извършване на работите.

Главната задача е да се построи надеждна здрава конструкция, още повече, когато се издига съоръжение за постоянно ползване.

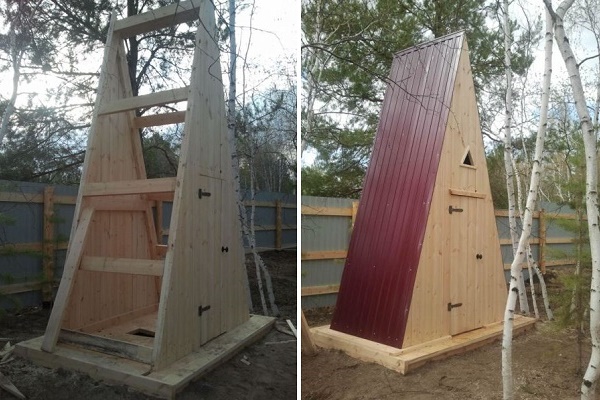

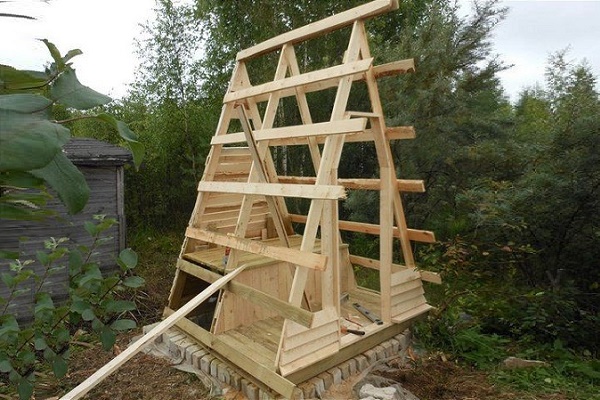

На следващия етап се пристъпва към сглобяване на рамката на хижата на вилната тоалетна, както е посочено на чертежа. Вземат се две греди 50 х 50 мм, поставят се вертикално и перпендикулярно на основата. Долните краища на малките греди се закрепват към гредите на основата, а горните им краища се съединяват с изрези един с друг и също се закрепват.

Така се оформят няколко греди за покрива на всеки 200 мм. Биловата част допълнително се укрепва с вмъкване на греда, пусната отдолу. Също така се поставят усилващи прегради между гредите на покрива на различни места – както по късата страна, така и по дългата. Рамката на бъдещата вилна "тоалетна" е готова.

Обшиване на корпуса и облицовка

След завършване на сглобяването на рамката на шалаша, се пристъпва към сглобяване на основата на биотоалетната. На ниво 350-400 мм от пода, между двете задни греди на шалаша се закрепва преградка. След отстъп от 400-450 мм към фасадната част, на същото ниво се закрепва втора преградка.

По-долу от втората преградка, на нивото на пода, се разполага трета преградка. Това ще бъдат гредите на основата на биотоалетната, върху които ще легне обшивката. След това горните преградки се усилват с подпорни стойки и всички празнини се обшиват с дъски, като се отрязват по размер. Правят се секции за тоалетния резервоар и за съхранение на торф.

Снабдяват ги с капаци (за тоалетната секция + седалка с отвор). На скатния покрив на шалаша се полага покривен материал. Прави се врата в равнината на фасадната стена. На това място сглобяването може да се счита за завършено.

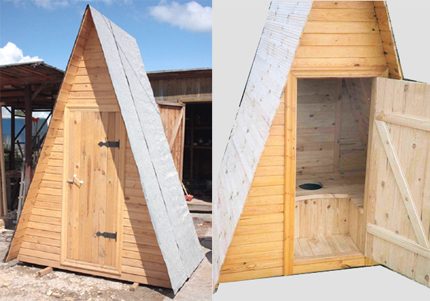

Варианти за устройство на врати на градинска тоалетна от тип шалаш. Изглед отвън, както и отвътре. Технологията за сглобяване на платната е проста – набор от шпунтовани дъски, скрепени с реечна накладка от вида «Z». Вратите панти обикновено се поставят накладни.

Такава, приблизително, изглежда най-простата конструкция на тоалетна за вила, направена по типа на шалаш. Тя е малогабаритна, донякъде неудобна поради ограниченото пространство вътре. Но въпреки това заема малка част от територията на градинския парцел, където всеки квадратен метър обикновено е на отчет.

За по-добра устойчивост и надеждност на съоръжението, по ъглите на основата от греда (150 х 150), плътно до нея, се забиват в земята метални тръби и се закрепват към тях опорната част на постройката. Под скатовете на покрива се устройват улуци за събиране и отвеждане на вода. Желателно е също да се постави отмостка по външния периметър.

Проста конструкция с изгребна яма

По същия принцип се строи шалаш за градинска тоалетна с изгребна яма, но тази конструкция има своите нюанси. Първият нюанс е изграждането на изгребната яма. Вторият нюанс – накопителят трябва да бъде направен херметичен (норми на СанПиН). Чертежът в този случай също се различава, тъй като освен проект на шалаша, съдържа и проект на ямата.

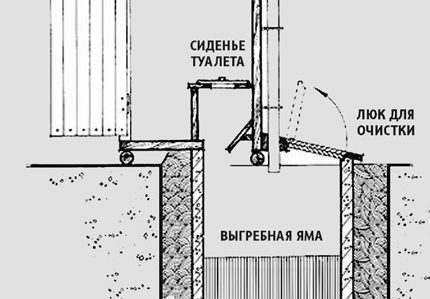

Разпространен чертеж на класическа схема на градинска тоалетна-шалаш, допълнена с изгребна яма. Конструкцията не се радва на особена популярност сред градинарите, тъй като експлоатацията ѝ е свързана с проблема с изпомпване и извозване на фекалии.

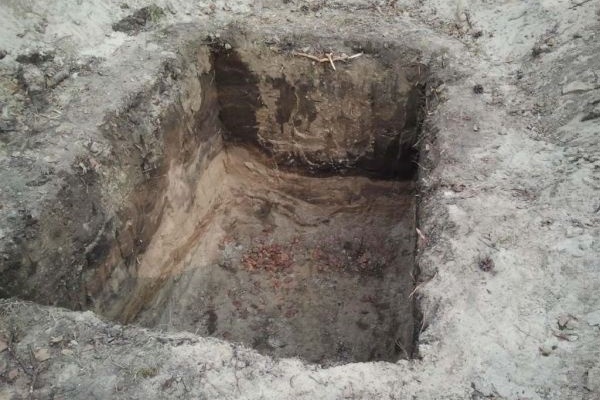

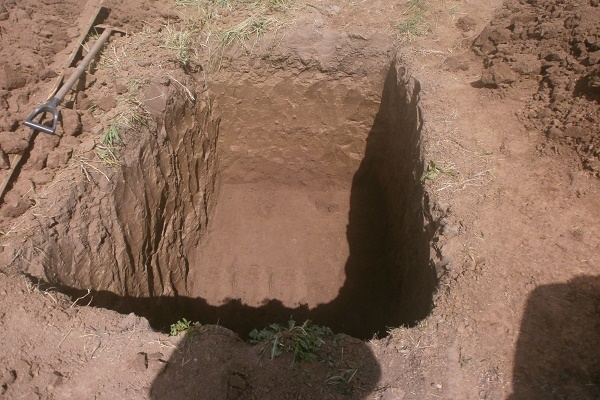

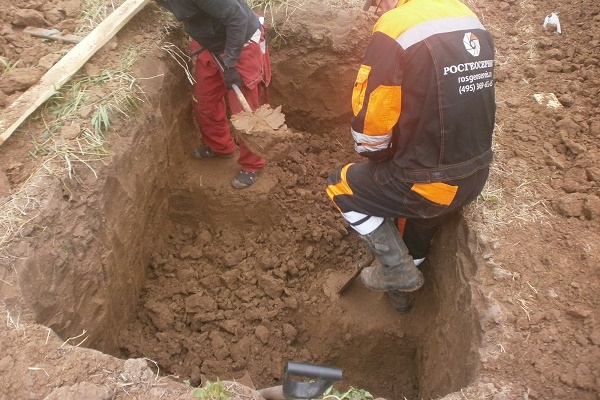

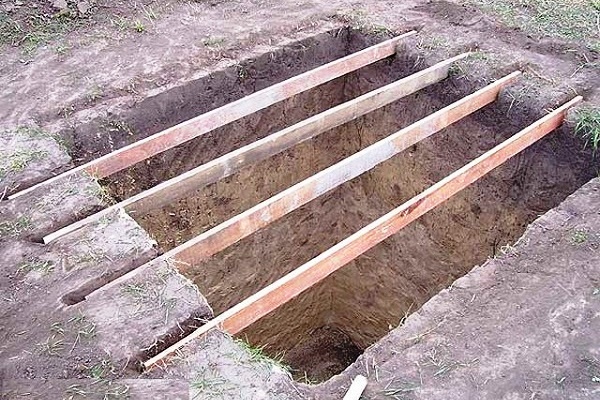

Първо се копае яма за резервоара. За градинско стопанство напълно достатъчен е обем от 2-3 м³ (максимум 5 м³). Размерът на ширината на ямата, като правило, е равен на размера на ширината на конструкцията на шалаша. Дъното се прави с лек наклон назад от тоалетната.

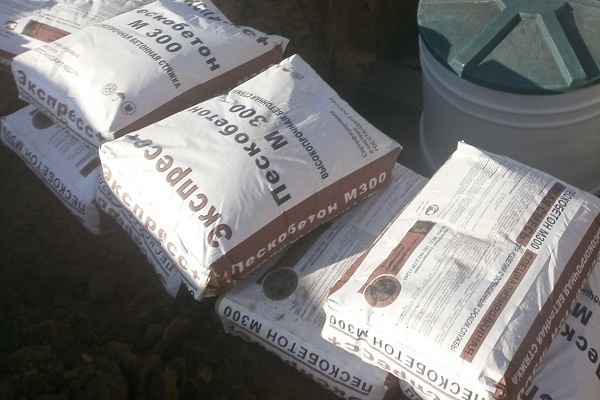

Стените и дъното на ямата се хидроизолират, облицоват се с тухли и се измазват или се излива бетонен кофраж по целия периметър. Така се осигурява херметичност на накопителя, което е важно в повечето случаи на строителство на такива обекти.

Наред с херметичните схеми, се практикува и изграждане на изгребни ями с функции за дренаж в зоната на открита почва. Допустимо е да се строят изгребни ями по такива чертежи, но само на места с ниско разположение на подземните води.

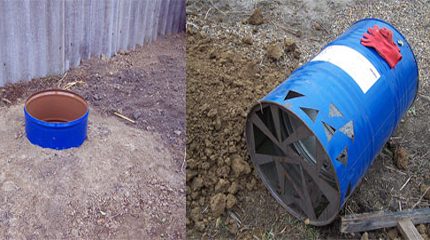

Прост пример за изработване на изгребна яма за вилна тоалетна с функция за дренаж. Подобни решения дават възможност да се занимаваме по-рядко с изпомпване на фекалии. Но тази схема на отпадъци може да стане опасна за самите вилни стопани.

Обаче най-добрият вариант – това все пак е херметичната система, затова разглеждаме по-нататък строителството на директно изолирания вариант.

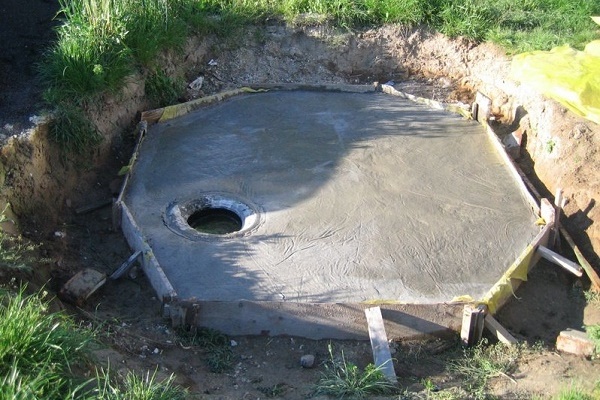

Задната част (приблизително 2/3) от горната област на накопителя се затваря с плоча (метална, дървена или бетонна). Плочата се оборудва с люк, през който се изпомпват фекалиите. Люкът, според стандартния чертеж, се разполага до задната стена на постройката.

Останалата част от горната област ще бъде покрита от конструкцията на тоалетната-шалаш, която ще се разположи над изгребната яма. При този вариант на строителство подът на тоалетната се полага и закрепва на кофраж, както и основната конструкция.

За изграждане на рамката и пода са необходими няколко часа време. Но с изгребната яма ще трябва да се поработи.

Ако щитът с люк се прави от метал, е необходимо да се осигури защита от корозия. За целта металните повърхности се покриват с боя, прилагат се други защитни покрития. Дървеното изделие трябва да се обработи с антисептично средство, да се импрегнира с лак, да се боядиса. По същество, методиката за защита на строителната конструкция трябва да се приложи към цялото съоръжение.

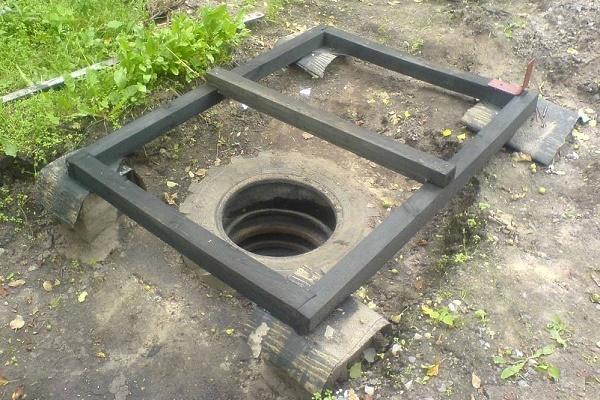

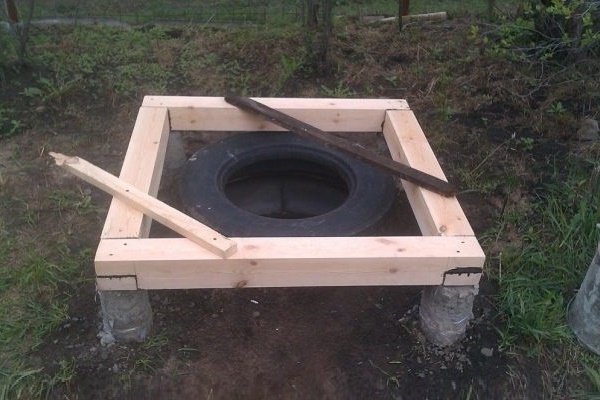

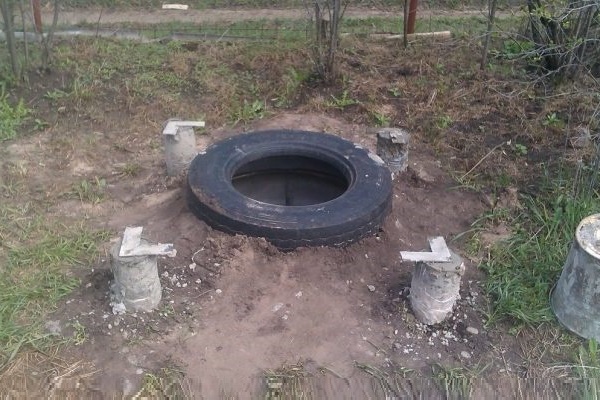

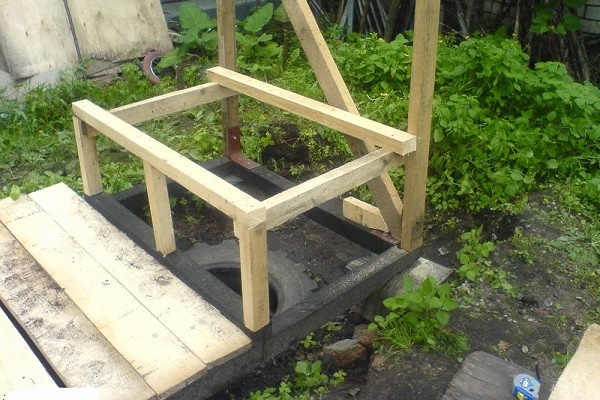

Бюджетен вариант на компостираща яма може да се изгради от стари гуми:

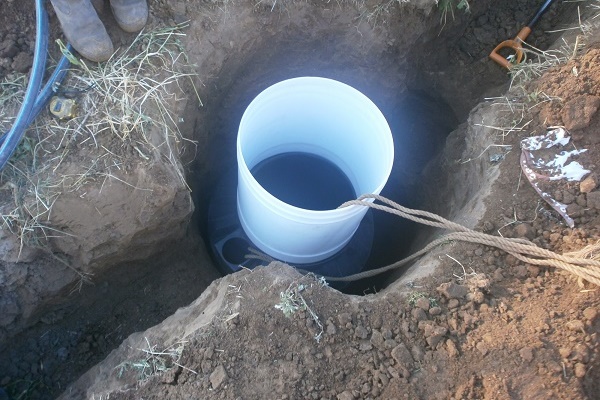

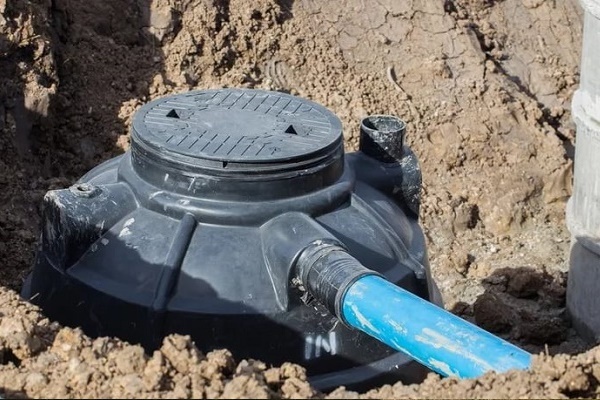

Много по-скъпо, по-сложно, но безспорно по-надеждно и по-безопасно от екологична гледна точка е изграждането на резервоар за съхранение от пластмасов съд с фабрично производство:

Чертежи на тоалетни тип колиба

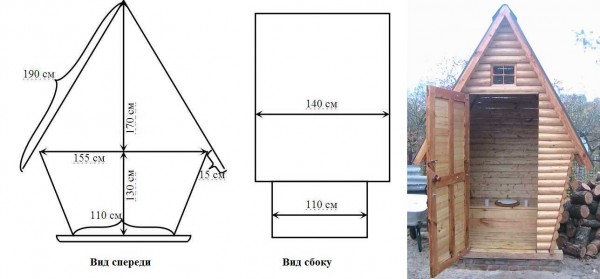

От вилните стопани се практикува строителство на тоалети, които до известна степен наподобяват конструкцията на колиба. Това са така наречените «къщички на кокоши крака» или «къщички за птици».

Проектите са копия на споменатите постройки, покрити със скатен покрив. Характерни особености на чертежите на «къщичките за птици» са стръмните високи скатове на покрива и ниските стени

Предимството на такава постройка – при еднакви габарити с «колибата», може да се получи повече свободно пространство вътре.

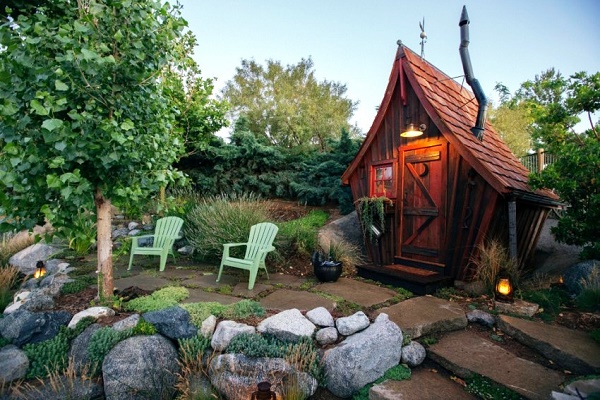

Външно сградата изглежда не по-малко привлекателно от триъгълната призма. Често стените на такива вилни тоалетни се изграждат от трупи с малък диаметър – изгражда се дървена конструкция.

Получава се красива постройка, която се вписва добре в природния ландшафт на вилния парцел.

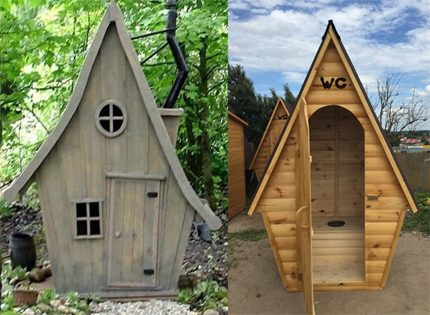

Сродни проекти за тоалетна на шалаш. Също доста оригинални съоръжения от серията «къщичка на кокоши крака» и «скворечник». Благодарение на допълването на триъгълната призма с основа във форма на пресечен паралелепипед се увеличава полезната вътрешна площ.

Чертежите на подобни вилни тоалетни имат незначителни разлики от чертежите на тоалетни от тип шалаш. Затова технологията на устройство на санитарните възли е практически идентична на вариантите, описани по-горе.

Ще е необходимо само малко да се увеличи материалната база и да се допълни комплектът от строителни инструменти. Често проектите на такива постройки съдържат прозорци и отдушници, вентилация естествена или принудителна.

Интересно и практично решение за обустройване на вилния парцел е съоръжение, включващо тоалетна с душ. С правилата за проектиране и реализация на проекта ще ви запознае препоръчаната от нас статия.

Изводи и полезно видео по темата

Познавателен видеоклип, който разказва за важните нюанси на строителния процес.

Наличието на такова съоръжение като тоалетна на вилния парцел прави живота на собствениците на вилата по-комфортен. Ако подходите към изграждането на конструкцията, като вземете предвид всички нюанси на използването ѝ на вилата, можете да построите конструкция, която е двойно полезна.

Внимателно обмислени и съставени чертежи ще помогнат да се направи „нужник“ с оригинален дизайн. В края на краищата, вилният ландшафт също е цел за фантазиите на градинаря.

Разкажете ни как сте построили тоалетна на вашия вилен парцел, кой вариант и коя схема сте използвали в съоръжението. Оставяйте публикации и снимки с процеса на строителство в разположения по-долу блок. Задавайте въпроси, споделяйте информация, която ще бъде полезна за посетителите на сайта.
