Как е устроена изгребна яма с преливник: схеми и технология на строителство

Независимо пречиствателно съоръжение на извънградски парцел ще позволи по правилен начин да се реши проблемът с изхвърлянето на отпадъчните води. То е актуално за населените места, които не са свързани с централни мрежи. Ако свързването не се планира и в следващите години, то изгребната яма с прелив ще бъде най-доброто решение. Полезното благо на цивилизацията ще служи като градски вариант. Това е комфортно, съгласни ли сте?

Как да направите пречиствателна конструкция с прелив, ще научите, като прочетете предложената от нас статия. В нея са подробно разгледани вариантите на устройство на системи, описана е технологията за изграждане. Изброени са предимствата, които ще осигури автономната канализационна система.

Представената информация за спецификата на строителството на преливни изгребни ями и особеностите на тяхната експлоатация се основава на нормативни документи и опита на самостоятелни строители. Веско и ценно допълнение към текста са полезните селекции от снимки, схеми и видео-ръководства.

Принцип на действие и устройство

Конструкцията на най-простата изгребна яма с преливна шахта включва два обекта, свързани помежду си с отсечка от тръба.

Първият представлява голяморазмерен херметичен резервоар, изграждан по принципа на акумулиращ резервоар с непроницаеми стени и дъно.

Втората част на конструкцията се устройва точно по същия начин като филтриращия вариант на канализационна шахта. Това означава, че тя няма непроницаемо монолитно дъно. Вместо плътна бетонна плоча в зоната на условното дъно се изгражда своеобразен филтър с дебелина от 1 м и повече.

Филтърът се изпълнява като запълване от материали с високи филтрационни свойства: трошен камък, шлака, чакъл и/или пясък.

Изгребната яма с прелив се устройва за повишаване на степента на пречистване на отпадъчните води, което дава възможност частично да се изхвърлят в почвата, филтрационни полета, в канализационни канавки или приемащи водоеми.

Стените могат да се направят и плътни, и с отвори, за да се увеличи скоростта на отстраняване на преработените отпадъчни води от филтриращата шахта, наричана още поглъщателна.

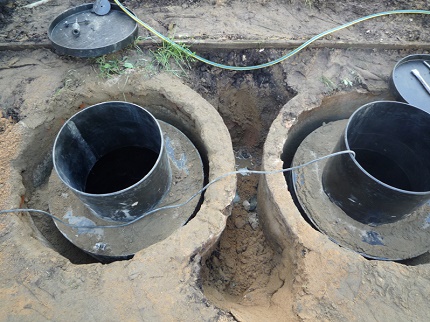

Най-простата конструкция на изгребна яма с преливно отделение включва две части, първата от които служи като акумулиращ резервоар, втората – поглъщателна шахта.

Свързват изкопния резервоар и филтриращия кладенец с прелив – тръба, разположена под наклон към абсорбера. Дълбочината на полагането ѝ зависи от климатичните данни на региона, т.е. както всеки положен в земята тръбопровод, преливът трябва да се намира под нивото на сезонното замръзване на почвата.

Към резервоара се подвежда канализационна тръба, по която отпадъчните води ще постъпват от вътрешната канализация в накопителния резервоар.

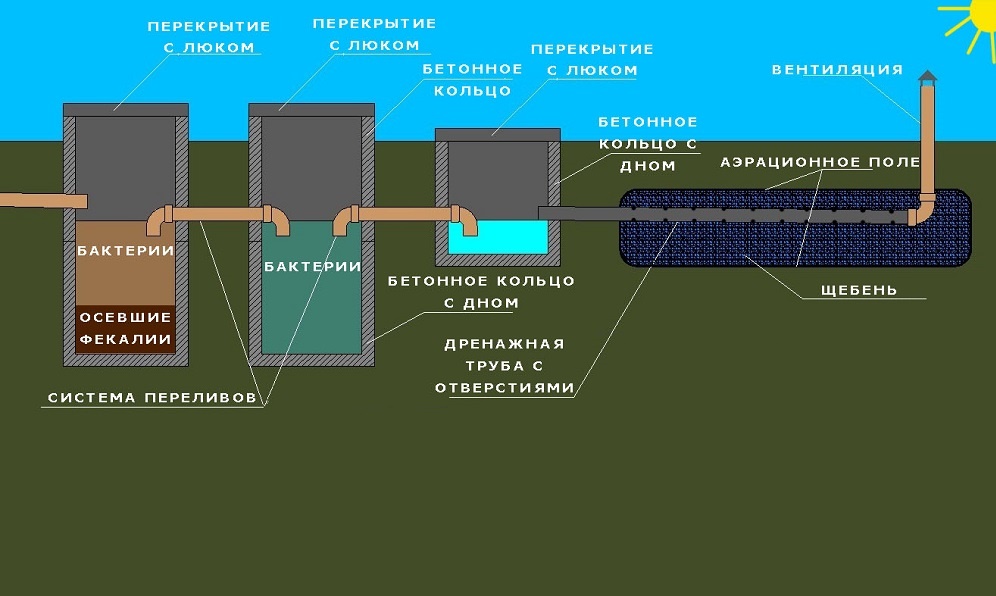

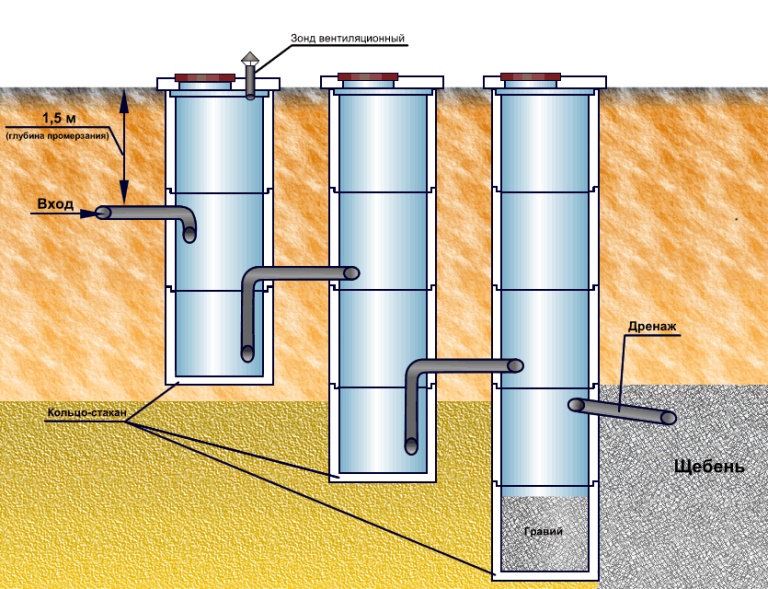

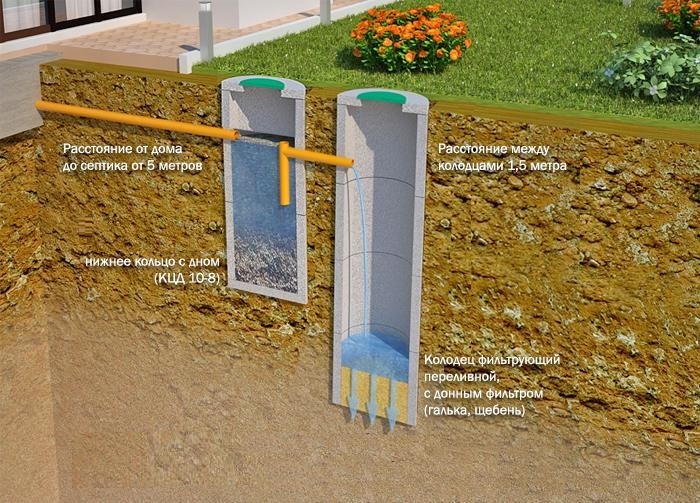

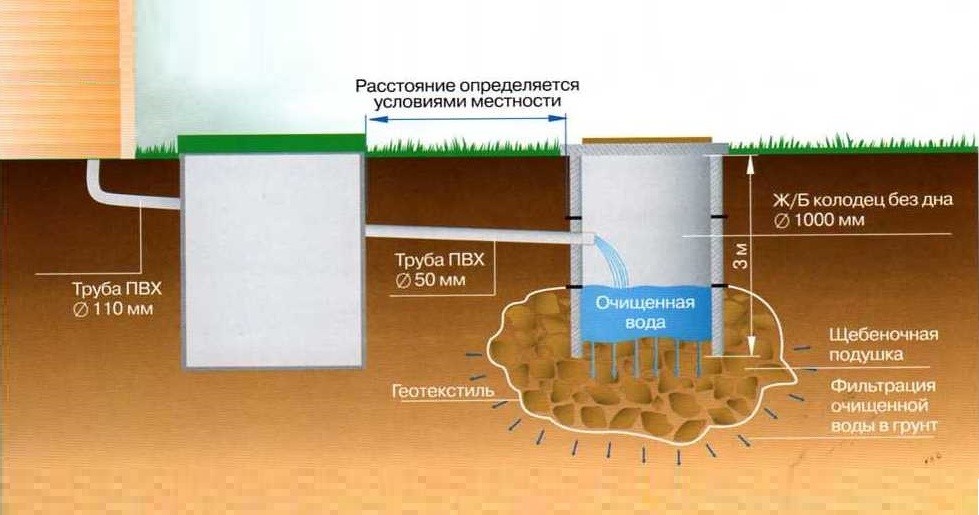

На схемата подробно е представен принципът на устройството на изгребна яма с преливно отделение. Тръбата, свързваща секциите на съоръжението, трябва да се разполага на правилната височина и с лек наклон.

Над изгребната яма се изгражда покритие с люк, предназначен за изпомпване на съдържанието. Вентилационната тръба се монтира така, че долният ѝ край да бъде над нивото на отпадъчните води при всяка степен на запълване. Другият край на тръбата се извежда на повърхността.

За изгребна яма с един филтриращ кладенец може да се съоръжи само един вентилационен канал, но е по-добре да се оборудва със собствена вентилация всяко отделение на най-простото пречиствателно съоръжение.

Такава конструкция позволява процесът на преработка на отпадъчните води да стане по-ефективен и бърз. Първо всички отпадъци постъпват в първата херметична камера. Тук те се натрупват и разграждат под влияние на бактерии. Постепенно отпадъците стават повече, нивото на течността в камерата се повишава и достига прелива.

По мере на запълване на накопителния резервоар, утаеният и частично пречистен от бактерии излишък по вградения в стената му патрубок се прелива в следващия кладенец.

Неразтворимата част на отпадъчните води се утаява на дъното, а частично избистрената с участието на бактерии и утаената течна съставка по време на запълване достига нивото на инсталиране на прелива и гравитационно се премества в абсорбиращия кладенец, в който се извършва доочистване на канализационната маса.

Във филтриращия кладенец отпадъчните води преминават през дренажен слой и постъпват в почвата, като още веднъж допълнително се пречистват през естествен земен филтър. А твърдите отпадъци под формата на тинести наслагвания се натрупват в херметичното отделение на изгребната яма, откъдето по-късно се извличат и при желание на собствениците се използват като изходен материал за приготвяне на компост.

Защо са необходими такива сложности, след като е по-просто да се изпомпва канализационната маса от изгребната яма и по този начин да се отървем от нея? Наличието на два контейнера съществено увеличава размерите на канализацията, част от отпадъчните води след преминаване на естествено пречистване се отвежда в почвата, благодарение на което броят на повикванията на асенъризаторите осезаемо намалява.

Увеличаването на броя на канализационните кладенци позволява да се приемат и преработват повече отпадъчни води и повишава качеството на пречистване

При увеличаване на броя на преливните кладенци схемата донякъде се усложнява. Въпреки това, така се увеличава времето от постъпването на отпадъците в резервоара до преместването на течния компонент в почвата. Това позволява да се подобри качеството на преработка на отпадъчните води и да ги направи по-безопасни за околната среда.

Практиката показва, че пречиствателно съоръжение от два и повече кладенци излъчва значително по-малко неприятни миризми от обикновения вариант на този вид конструкция. Обикновено миризми няма или са незначителни. Подобряване на ситуацията с преработката на канализационната маса и премахването на миризмите ще помогне използването на специални бактерии.

Неприятните хлюпкащи звуци, които издава препълнената изгребна яма, в конструкцията с преливка отсъстват. Собствениците на такова съоръжение обикновено не трябва да пестят канализационния ресурс. Те могат спокойно да ползват вода, без да се притесняват за препълване на канализацията си.

Локалната канализация е желателно да се разположи така, че да не пречи на придвижването по парцела и да бъде осигурен достъп за изпразване и обслужване при необходимост

Цифри и основни нормативи

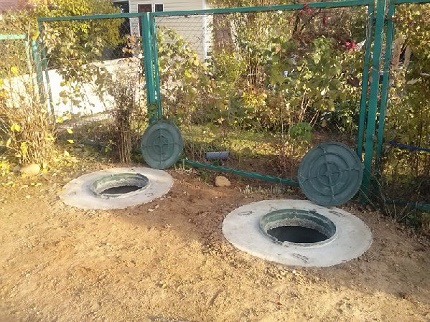

Преди началото на строителните работи трябва да се избере подходящо място за яма с преливка. Нормативите за отдалеченост на съоръжението от други обекти на парцела са приблизително същите, както и за обикновена изгребна яма, тъй като проблемът със замърсяването на подпочвените води все още остава актуален.

Трябва също да се вземат предвид характеристиките на почвата на парцела. Колкото по-висока е пропускливостта на почвата, толкова по-голямо трябва да бъде разстоянието, което отделя двукамерната изгребна яма от останалите сгради.

В зависимост от типа на почвата се препоръчва канализационното съоръжение да се разположи на разстояние от жилищната сграда:

• не по-малко от 15 м – за песъчливи, чакълести, баластри и гравийни почви;
• не по-малко от 10 метра – за песъчливи глини.

Изгребните ями с преливен ефект се изграждат само върху почви с високи филтрационни качества. Ако в основата на поглъщащото съоръжение вероятно ще има глинеста, скална или полускална скала, от изграждането на пречиствателно съоръжение с подобна конструкция ще трябва да се откажете.

Изграждането на изгреб с преливен кладенец се допуска върху почви с добра филтрационна способност. Изпускането на пречистени отпадъчни води в скални и глинести скали е невъзможно.

Пространството, което разделя източника на питейна вода и канализацията, трябва да бъде солидно:

• не по-малко от 50 м – за пясъци;
• не по-малко от 30 метра – за супеси.

Тъй като създаването на конструкция, състояща се от две камери, отнема повече време и усилия, отколкото при изграждането на обикновена изгребна яма, няма смисъл да се прави съоръжение с малък обем. Минималният препоръчителен капацитет на конструкцията е 2 куб. метра. Такива параметри осигуряват пропускателна способност на канализацията в границите на 0,2-0,5 куб. м/ч.

При проектирането на конструкцията също се препоръчва да се вземат предвид някои параметри. Например, за оптимално разстояние между камерите на изгребната яма се счита един метър. Въпреки че съществуват и съоръжения, в които камерите са разделени просто с дебела стена. В тази съседна стена е направен отвор за преливник. Но този вариант се счита за по-малко ефективен.

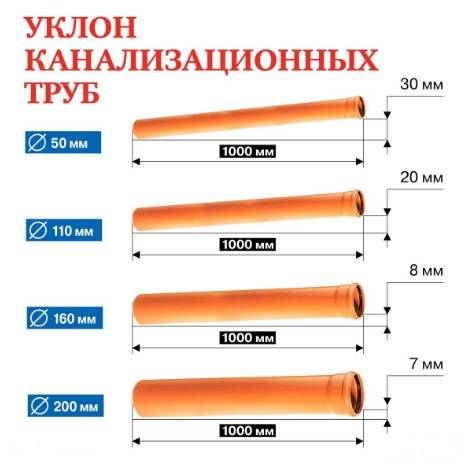

Препоръчва се да се даде на преливника стандартен за канализационните тръбопроводи наклон, за да се улесни придвижването на течните отпадъци във филтриращия кладенец. Канализационната тръба, водеща от къщата, се разполага под подобен наклон – достатъчно е 1,5 см височина на всеки метър тръба.

Ако канализацията е устроена правилно, с нея няма да възникнат никакви проблеми. Все пак се препоръчва редовно да се проверява нивото на запълване на съоръжението. Ако вътре в съоръжението са инсталирани филтри, тяхното състояние трябва да се контролира не по-рядко от веднъж месечно.

Варианти за строителство на пречиствателни съоръжения

Избирайки място за изгребната яма, е необходимо да се осигурят подходи за специална техника. Ако такава възможност отсъства, при монтажа на канализацията ще се наложи ръчно да се извършат обемни земни работи по изкопаване на ямата. Още по-сложна и съвсем неприятна може да се окаже процедурата по ръчно почистване на резервоара от отпадъци от човешка жизнедеятелност.

За изработването на двукамерна изгребна яма могат да се използват най-различни инструменти. Разбира се, важно е те да осигуряват херметичност на първото отделение на съоръжението и пропускливост – на второто. Най-разпространеният вариант на такива съоръжения е изгреб от бетонни пръстени.

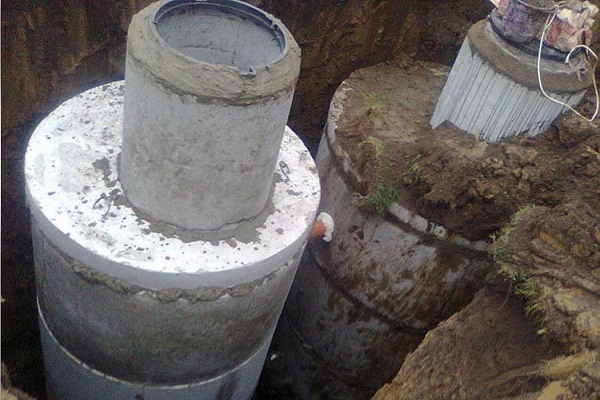

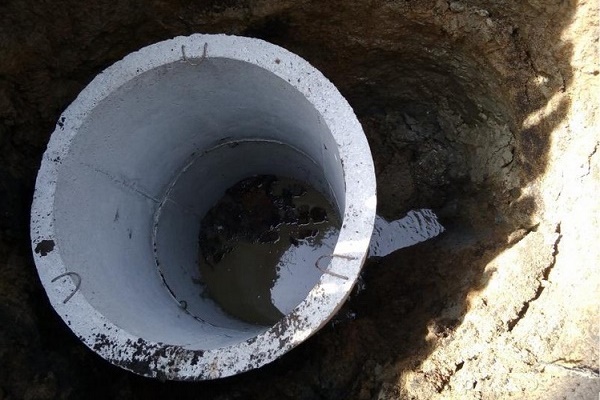

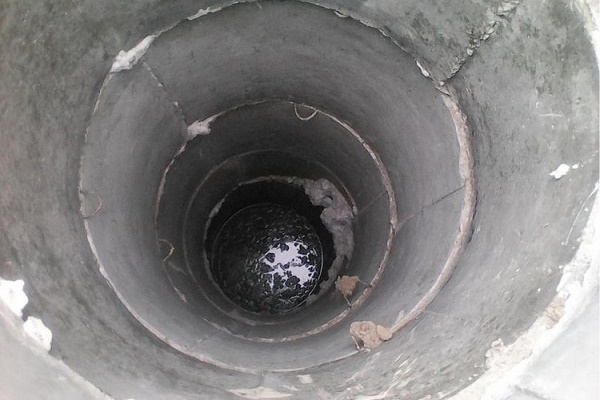

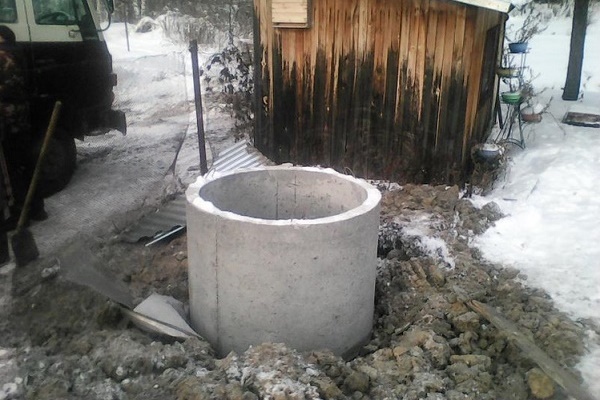

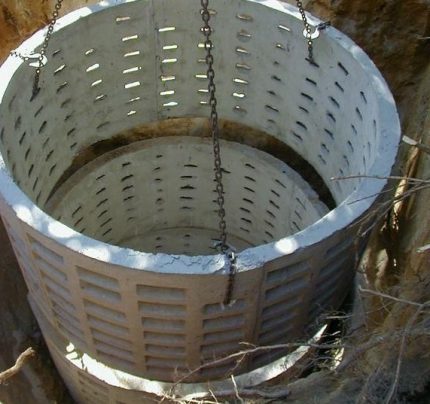

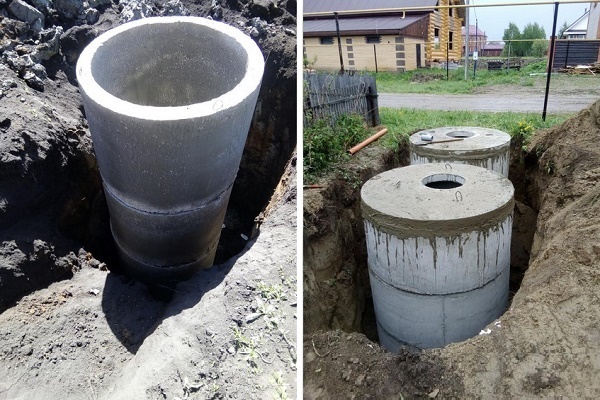

Готови бетонни пръстени със специални отвори могат да се използват, за да се направи филтриращ отсек на самоделно пречиствателно съоръжение

В първата камера дъното се бетонира, или се поставя отдолу бетонна плоча, във втората камера дъното се покрива с метров слой от филтриращ материал: трошен камък, чакъл и/или пясък. Подходящ за изграждане на изгребна яма е и тухла. Дъното на херметичното отделение от тухла също трябва да се бетонира. Върху тази основа се извършва тухлена зидария.

Дъното на втория отдел на изгребната яма се оставя свободно и, както и при използването на бетонни пръстени, се покрива с трошен камък или чакъл. Всъщност, такъв филтрационен слой се използва във всеки вариант на пропусклив отдел на изгребната яма. Тук тухлената зидария може да се изпълни с отвори, за да се направят стените пропускливи. Това ще намали разхода на тухли и времето за работа.

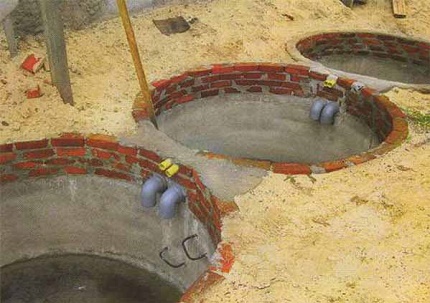

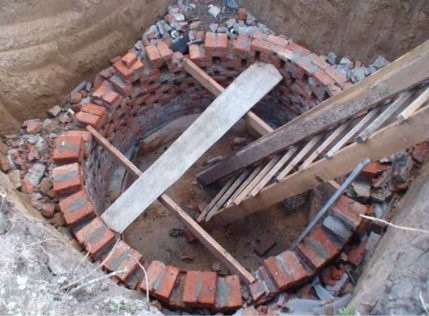

Тухлите – напълно подходящ материал за създаване на изгребна яма с прелив. От тях могат да се направят както херметичен, така и пропусклив отсек на съоръжението.

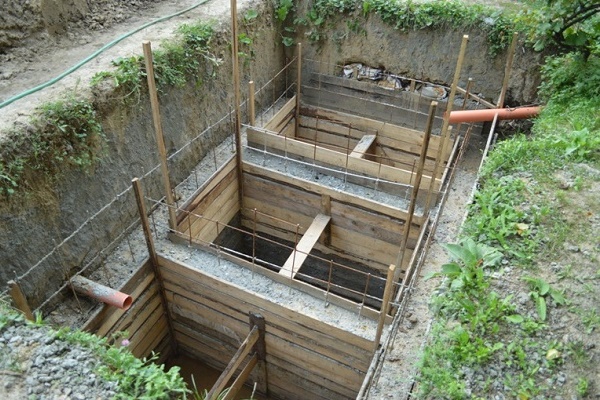

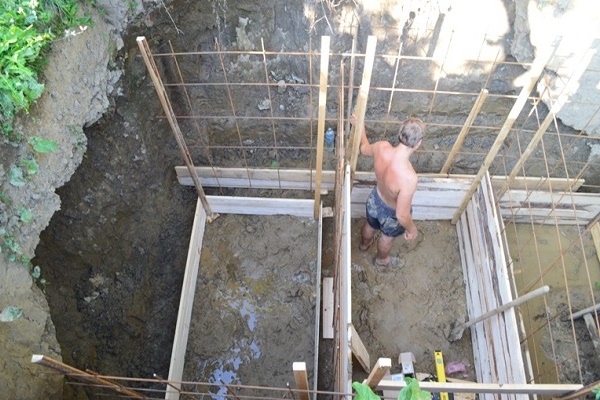

Още един начин за изграждане на херметична изгребна яма – изливане с бетонов разтвор. За това е необходимо да се направи кофраж и да се укрепят стените на съоръжението с помощта на армировка. Това е доста трудоемък и скъп начин, използва се рядко.

Възможностите за създаване на филтриращата част на изгребната яма са по-разнообразни. Тук може да се монтира перфориран пластмасов резервоар или дори да се направи яма от използвани гуми. Някои използваха за изграждане на двата отсека големи поцинковани резервоари, поставени в изкопа на разстояние един от друг.

Използвайки за изграждане на канализацията подръчни материали, трябва да се помни, че те трябва дълго време да бъдат в контакт с влажна и агресивна среда. За приемливи могат да се смятат само онези материали, които са устойчиви на такива условия.

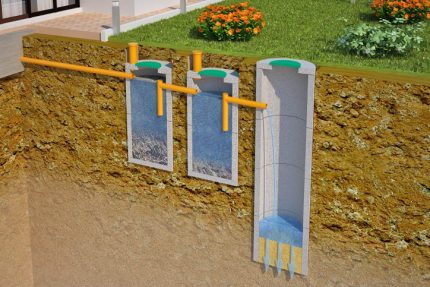

Конструкция от три камери

Ако габаритите на крайградските имоти позволяват, по-добре е да се направят не два, а три преливни кладенци за пречистване на отпадъчните води от една изгребна яма. Всички тези отдели, разбира се, се свързват с прелив. При това разстоянието между камерите може да се направи по-малко – само 70 см. Препоръчва се размерът на всяка камера, например диаметърът на бетонните пръстени, да бъде не по-малък от един метър.

При желание може да се устрои изгребна яма от три и повече части. Филтриращо дъно трябва да има само последната секция на съоръжението, а първите две трябва да се направят херметични.

Първите два кладенца са предназначени за преработка на отпадъчните води, а последният – за филтрация на преминалата две степени на пречистване течна съставка на канализационната маса. Неговото дъно и/или стени се правят пропускливи, както и при изграждането на двукамерна канализация.

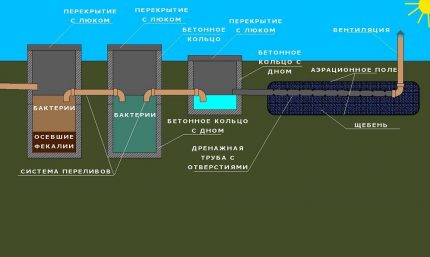

Преминалите пречистване отпадъчни води могат да се преразпределят не само в по-долните слоеве, но и да се изхвърлят в канализационни канавки или неизползваеми водоеми. Отпадъчните води от пречиствателното съоръжение могат да се транспортират до полета за филтрация по дренажни тръби – тръби с отвори за изпускане на доочистената течна съставка.

Дренажите се полагат в утаечни несвързани почви с различна плътност, за предпочитане без прослойки от глинеста почва. Дренажната система се изгражда на дълбочина, чиято маркировка е под нивото на замръзване на почвата с реалната дебелина на тръбата. Дренажите се обвиват със слой геотекстил, а след това се запълват с чакъл или натрошен камък с пясъчен запълнител.

Наличието на три камери увеличава обема на канализацията и значително подобрява преработката на отпадъчните води. Получената на изхода течност може да се използва за различни технически нужди, обикновено за поливане.

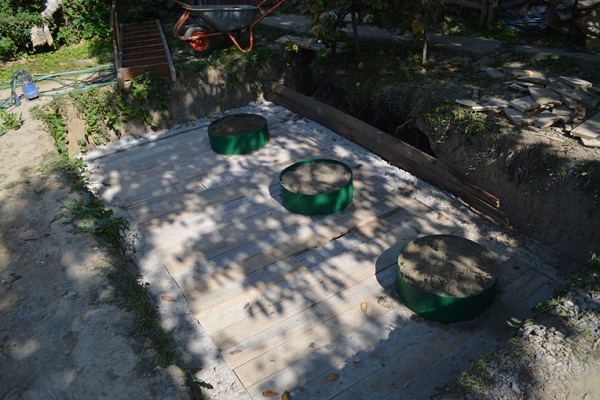

Етапи на строителство на монолитна система

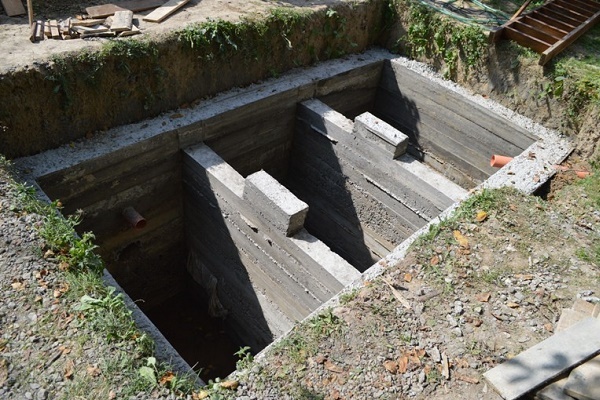

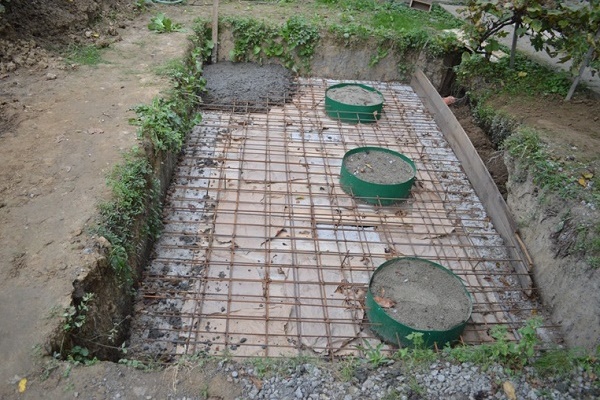

Желаещите да излеят монолитна септична яма от бетон ще спестят значително от разходите, но изграждането ще отнеме значително повече време от тези, които решат да купят готови бетонни пръстени. Накратко за процеса на устройство във фотоподборка:

Ред на монтаж на двукамерна яма

Работите по изграждането на двукамерна канализация започват с маркиране. Трябва да се определи мястото и конфигурацията на двата котлована. Може да се изкопае и един голям котлован, да се поставят в него резервоари, а след това да се запълни с пръст пространството между тях, но обикновено това само увеличава разходите и времето на строителните работи.

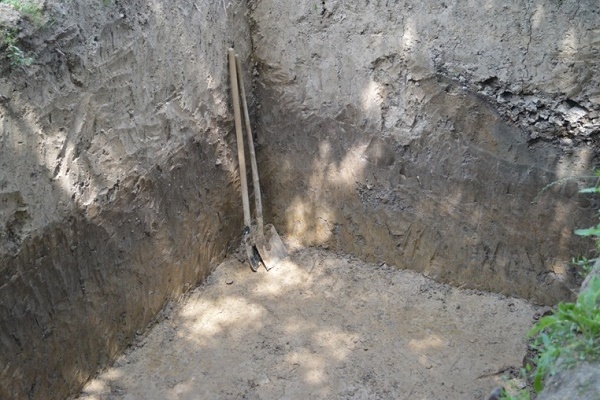

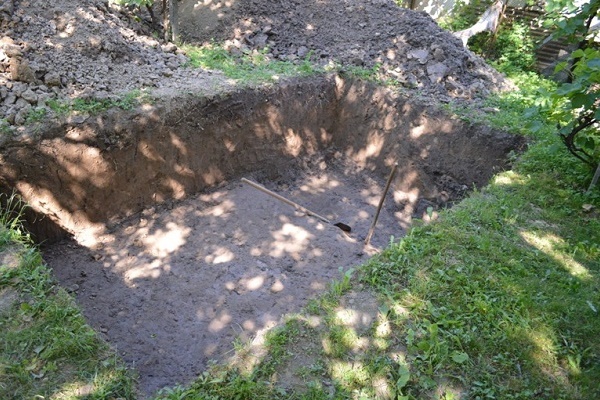

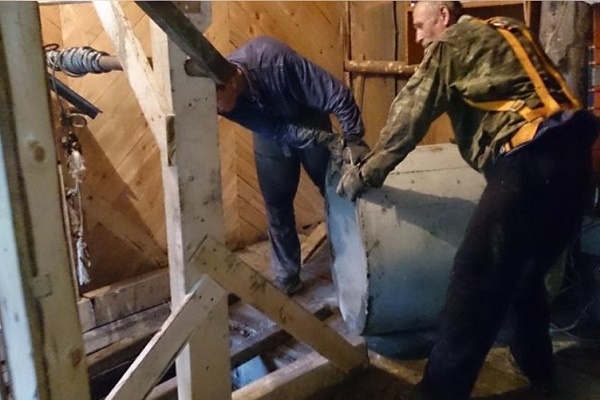

Обикновено изкопът се копае с багер. Ако се реши да се копае ръчно, се използват лопата и кофа на въже, с които се изважда пръстта. При използване на бетонни пръстени, изкопаването на изкопа може да се извърши по следния начин: първо на нужното място се поставя пръстенът, след което се започва да се копае отвътре, като постепенно се подкопава почвата под стените на пръстена.

Постепенно пръстенът ще се спусне надолу по цилиндричната шахта. Този метод е особено подходящ за леки почви, тъй като предотвратява оронването на стените на изкопа. Във всички останали случаи се препоръчва на стените на изкопа да се придаде лек наклон, за да не се оронват и да не се срутват.

След като изкопите бъдат изкопани, трябва да се оформи дъното, т.е. да се залее с бетонна замазка. В разтвора се добавя трошен камък, за да се направи дъното по-здраво. Ако бетонните пръстени вече са положени, бетонирането се извършва вътре в кръга.

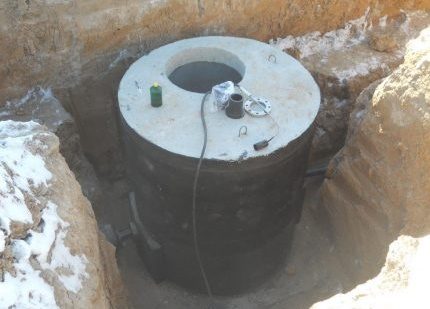

Херметичната бетонна конструкция за преливна изгребна яма отвън трябва да се обработи със слой от някакъв хидроизолиращ материал, например да се намаже със смола.

Ако е решено да се използва пластмасов съд като херметична камера, се извършва бетониране на основата за неговото поставяне. Съдът се спуска в изкопа върху втвърдена бетонна плоча и внимателно се покрива с пръст.

По време на запълването се препоръчва постепенно да се налива вода вътре в съда, за да не смачка голямото количество пръст конструкцията. Водата ще уравновеси вътрешното и външното налягане.

Във втората камера, както вече беше споменато, вместо бетонов разтвор се изсипва слой от филтриращ материал. Технологията за изграждане на тази част от съоръжението практически не се различава от изграждането на обикновен попивателен канализационен кладенец и зависи от вида на материала: тухла, гуми, дърво и т.н.

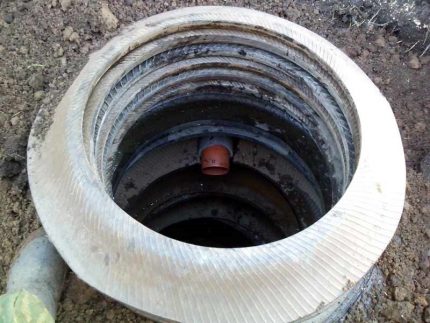

Попивателен кладенец на самоделен септик с преливник може да се направи от стари гуми. Това е евтин, но не много дълготраен начин за изграждане на автономна канализация.

Сега е необходимо да се доведе канализационната тръба до първата камера на ямата, както и да се монтира преливникът. Тръбата се полага в изкопа по такъв начин, че да се намира под нивото на замръзване на почвата.

Като допълнителна защита срещу замръзване се препоръчва използването на топлоизолационни материали.

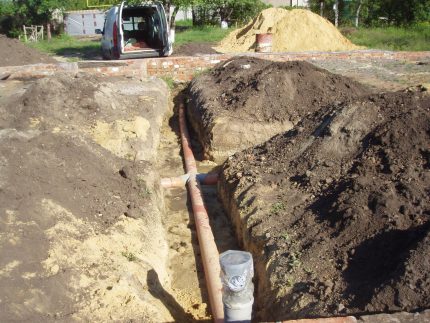

Канализационната тръба, която води към изгребната яма с преливник, се полага в изкопа под нивото на замръзване на почвата, като ѝ се придава лек наклон.

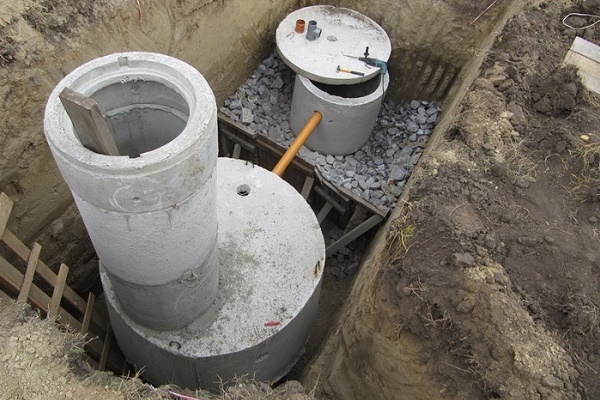

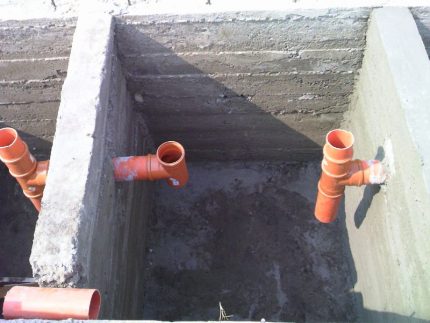

Преливникът също се монтира с наклон. Изработва се от отрезка пластмасова тръба с диаметър 100 мм. Преливникът се поставя така, че части от тръбата да стърчат навътре в съдовете.

Върху тях могат да се монтират перпендикулярни вертикални отрезки от същата тръба, за да се подобри работата на канализацията.

В краищата на тръбите, които играят ролята на преливник, трябва да се монтират малки вертикални отрезки от тръби, това ще позволи да се предотврати обратното постъпване на отпадъчни води в случай на препълване на съдовете.

На същия този етап се монтират мрежести филтри, които, както беше споменато по-горе, трябва редовно да се преглеждат и при необходимост да се почистват. Впрочем, ямите с преливник под формата на прост отрезък от тръба също функционират напълно успешно.

Ако от филтриращия кладенец е предвиден отвод на вода чрез допълнителен дренаж, тази тръба също трябва да се положи в почвата върху слой от трошен камък. И двете камери на изгребната яма трябва да бъдат плътно затворени. Често за това се използват бетонни плочи с кръгли или квадратни отвори за обслужване.

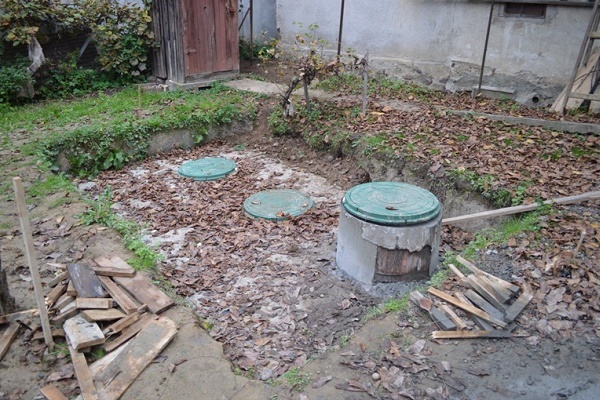

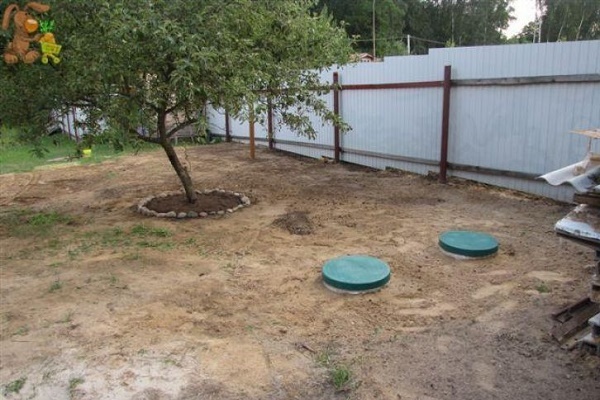

Отворите се затварят със специални капаци, произвеждани за оборудване на канализацията. Сега трябва да се реши въпросът с вентилацията. За традиционната изгребна яма от акумулиращ тип тя е задължителна, за да се отвежда от съда значителна част от зловонните газове.

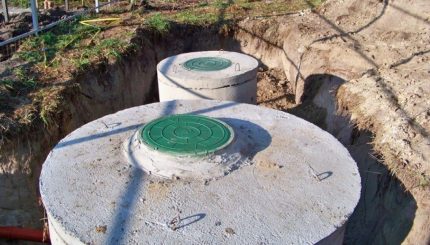

На всеки резервоар, от които се състои преливната изгребна яма, трябва да се направят удобни капаци за извършване на техническо обслужване и ремонт

Методът за отстраняване на метановите газове, които се образуват в процеса на преработка на отпадъчните води, зависи от вида бактерии, използвани в работата на съоръжението. Част от тях вече присъстват в отпадъчните води по естествени причини, но процесът на преработка е много по-ефективен, ако в накопителната част на канализационното съоръжение се добавят специални бактериални препарати.

Различават се аеробни и анаеробни микроорганизми. Първите се нуждаят от постоянен приток на свеж въздух, т.е. функционират само в присъствие на кислород. Анаеробните бактерии не се нуждаят от достъп до въздух. Именно такива микроорганизми могат да осъществяват процеса на преработка на отпадъчните води в херметичен резервоар.

Ако все пак е необходимо да се оборудва канализационното съоръжение с вентилация, за нейното изграждане в капака на отделението се прави специален отвор. В него трябва да се монтира тръба с диаметър около 100 мм. Отгоре тръбата се затваря със специална конична капачка, за да се предотврати попадането на валежи в изгребната яма.

Процесът на създаване на изгребна конструкция, състояща се от три отделения, се различава малко от технологията, описана по-горе. Просто вместо два кладенеца се правят три. Съответно ще са необходими три изкопа, а не два. И двете първи отделения се херметизират, а последното отделение се оставя пропускливо.

Ако няма възможност за изпускане на пречистените отпадъчни води в подлежащата почва (например, между дъното на абсорбционния резервоар и подпочвената вода има по-малко от метър), те се пренасочват по дренажи до отточни канавки или полета за филтрация

Произвежданите промишлени септични ями също работят на принципа на многостепенна преработка на отпадъчни води с помощта на микроорганизми. Но те се смятат за по-ефективни и производителни, а на изхода позволяват получаването на значително количество пречистена течност, подходяща за техническо използване.

Монтажът на септичната яма се извършва от специалисти и отнема сравнително малко време. Но предвид разходите за съоръжението, те трябва да се допълнят с плащане за услугите по инсталирането, за да се получи пълна картина.

Изводи и полезно видео по темата

Схемата за бърз монтаж на изгребна яма е представена нагледно в следващото видео:

Изгребната яма с преливник – това несъмнено е по-модерен и удобен вариант от обикновената изгребна яма. Разбира се, създаването на двукамерна или дори трикамерна конструкция изисква повече материални разходи, време и усилия. Но всичко това ще се изплати с лихва в бъдеще, когато обитателите на къщата усетят ефекта от използването на надеждна канализация, изискваща минимална поддръжка.

Ако имате опит в изграждането на изгребни ями с преливник или вече сте се сблъсквали с този въпрос и имате какво да споделите с нашите читатели, моля, оставете вашите въпроси или ценни съвети по-долу в коментарите.
