Изгребна яма със собствени ръце: разбор на популярни варианти за обустройство

Не е възможно да се организира коректна работа на локална канализационна система на селска къща без устройство на отточен резервоар. Един от най-евтините начини за отвеждане на нечистотии е изгребната яма – канализационната конструкция може да се построи собственоръчно, като се използват евтини материали.

Предлагаме да се запознаете с най-популярните и икономични варианти на отточни резервоари. В статията подробно са описани технологиите за тяхното изграждане, както и са посочени особеностите на експлоатация на изгребните ями.

Особености на експлоатация на изгребни съоръжения

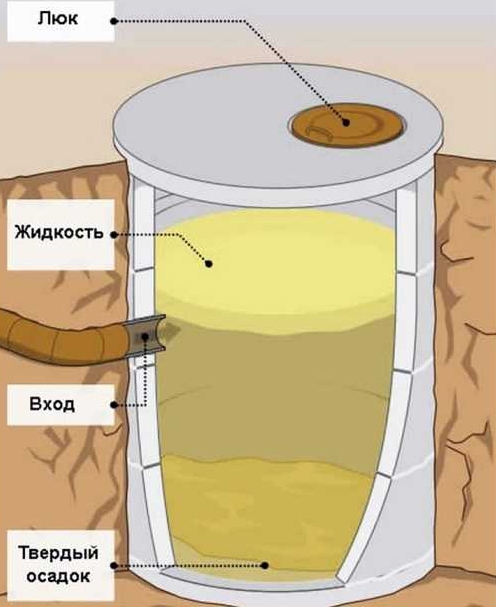

Изгребната яма представлява конструкция, предназначена за събиране на битови отпадъчни води от биологичен и технически произход с последващо изпомпване при запълване от асенсизаторска техника.

Неоспоримо предимство на изгребните ями е простотата на тяхното изпълнение. Такава конструкция може да се построи доста бързо, като се използват дори употребявани строителни материали.

Според нормативите, съгласно т.2.4 на СНиП 2.04.03-85, се счита, че обемът на накопителния резервоар се определя от изчисление, при което за нуждите на един човек на ден средно се изразходват до 25 л вода.

Следователно, ако дневното количество отпадъчни води не надвишава 1000 л, с функцията за събиране на канализационни отпадъци ще се справи изгребна яма с вместимост 2-3 куб. м.

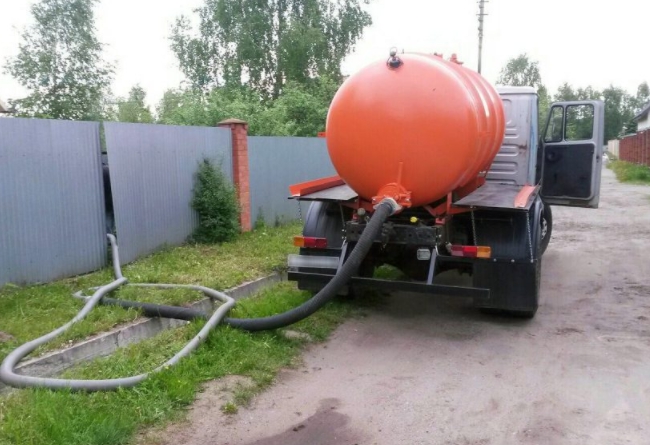

Единственият недостатък на изгребните ями е необходимостта от редовно изпомпване на отпадъците. За да се намали броят на обажданията до услугите на асенозаторите, се използват биологични средства и химически препарати.

Това води до това, че с времето необходимостта от редовно изпомпване намалява, а периодите между повикванията на асенозаторската машина се увеличават.

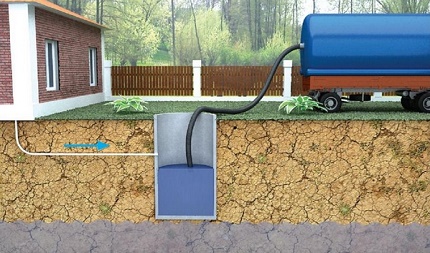

Най-простият вариант за организиране на яма за събиране на канализационни отпадъци се състои в изграждане на заровена в земята херметична вместимост. При запълването ѝ се викат асенозатори за изпразване на резервоара.

При използване на биологични средства канализационните маси се пречистват до 95%. В резултат те могат да се преразпределят в почвата след филтрация в абсорбционен кладенец или в системата на канализационен дренаж. Но тези препарати работят ефективно само ако температурата на околната среда е над +4°С.

През зимния период с поставената задача ще се справят химическите препарати – нитратни окислители. При тяхното прилагане от канализационната маса се отделя неразтворима утайка, която също трябва да се отстрани от вместимостта.

Изгребната яма е оптималният вариант при обустройството на канализация за малка вила, в която живее семейство от 1-3 души, при условие че към оттока не са включени водопотребяващи уреди (+).

Класификация на отточни резервоари

Класификацията на изгребните ями се осъществява по два основни критерия: конструктивно изпълнение и тип на използвания материал за изграждане на стените.

Варианти на конструктивно изпълнение

Изгребна яма може да бъде обустроена като поглъщателен кладенец или херметичен резервоар. В първия случай дъното на резервоара просто се запълва със слой от дребен чакъл или трошен камък, който ще отговаря за филтрацията на отпадъчните води.

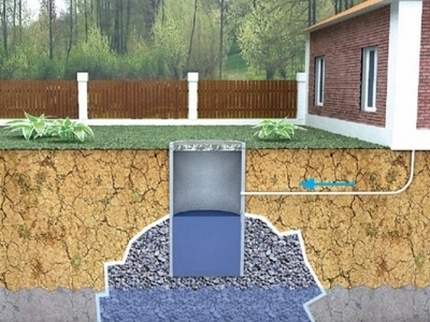

Поглъщателните кладенци се изграждат основно за събиране и пречистване на “сиви” канализационни отпадъчни води от перални, съдомиялни машини, душове и т.н. На скални, полускални скали и глинести почви (глини, глинести почви, песъчливи глини) не може да се обустрояват изгребни ями без дъно.

За организирането на филтриращ кладенец са необходими почви с филтрационни възможности.

Частично херметичните конструкции са удобни с това, че не изискват редовно изпомпване. На първия етап на експлоатация водата се просмуква в земята доста бързо.

Въпреки това с времето, при изграждане на почва с пластове глинеста почва, на дъното на резервоара може да се натрупва утайка, която затруднява филтрацията. Това води до необходимост от по-често почистване на кладенеца.

Преминавайки през дренажното дъно, отпадъчните води ще се пречистват последователно и ще проникват в подлежащите слоеве. Между покрива на водонаситения пласт и условното дъно на филтриращия кладенец трябва да има минимум 1 м.

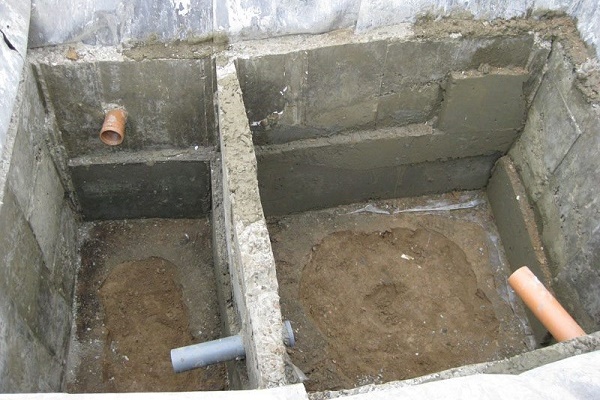

Давайки предпочитание на частично херметичните конструкции, опитните стопани препоръчват да разделят отпадъчните води, като обустрояват отделни изгребни ями:

• първата – за отработена вода;
• втората – за тоалетна.

В този случай тоалетната яма ще се пълни по-бавно, а затова по-рядко ще се нуждае от изпомпване със специализирана техника. А отпадъчните води от кухнята и банята, в състава на които има минимално количество неразтворими включения, ще се просмукват почти напълно през филтъра в почвата.

Нехерметичните конструкции се допуска да се обустрояват само при условие, че заустването не надвишава 1 куб. м/ден. В конструкциите от този тип за ускоряване на разлагането на примесите и подобряване на качеството на пречистване се препоръчва използването на специализирани средства за изгребни ями.

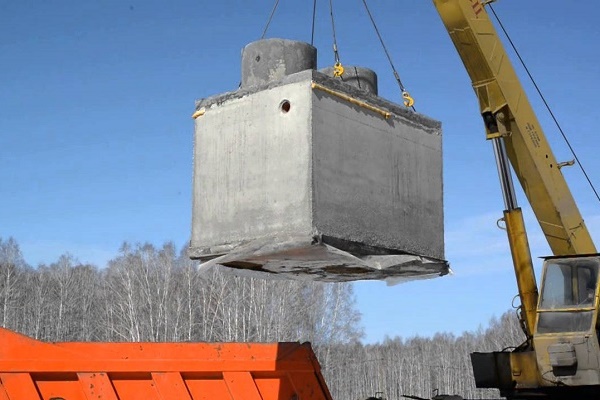

Ако сравняваме тези два типа конструкции, то затворените херметични резервоари са за предпочитане в това отношение, че са по-безопасни за околната среда (+)

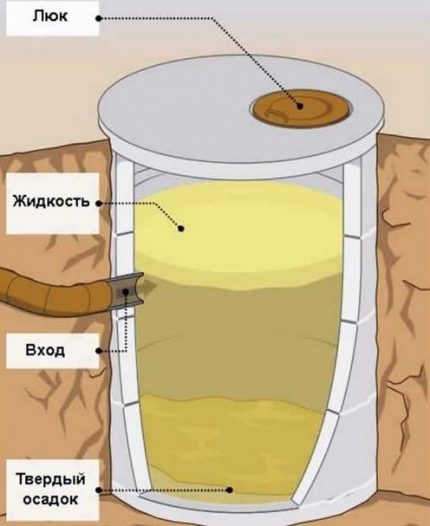

При изграждане на херметична изгребна яма от затворен тип дъното на резервоара се бетонира изцяло. За обустройване на дъното в резервоарите се използват специални плочи, циментова заливка или тухлена зидария.

Стените на резервоарите също се изпълняват от строителни материали: монолитен бетон, стоманобетонни пръстени, изпечена тухла, пеноблокове. Стените и дъното на канализационната конструкция се покриват изцяло с хидроизолация.

Типове използвани материали

В зависимост от габаритите на конструкцията, както и от натрупващия или филтриращия принцип на действие, съоръжението за събиране на отпадъчни води може да бъде:

• яма от гуми;
• пластмасов контейнер;
• резервоар от бетонни пръстени;
• съоръжение с тухлени стени.

Изборът на подходящ вариант зависи от условията на терена и възможностите на собственика на парцела. Основното изискване към материала, използван за изграждане на акумулиращ резервоар, е да предотвратява проникването на отпадъчни води в контактуващите с него почви.

Материалът трябва да се съпротивлява отлично на натиска на почвата, а също така да бъде устойчив на въздействието на агресивни среди, към които се отнасят и канализационните отпадъчни води. Поради тази причина използването на метал или дърво, които бързо се разрушават под въздействието на влагата, е неоправдано.

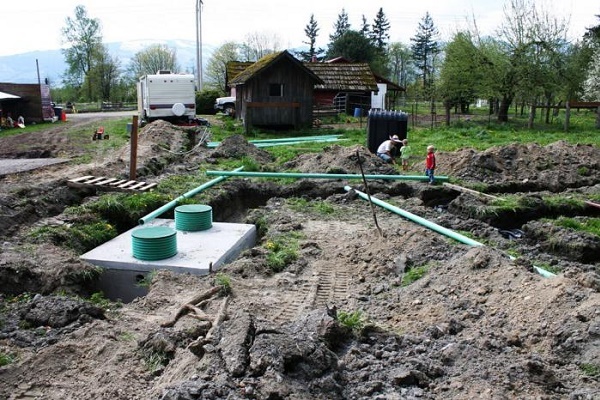

Изграждане на резервоара: съобразяване със санитарните норми

Въпреки че процесът на изграждане на изгребна яма е по-прост от строителството на същия септик, при изграждането на съоръжението трябва да се вземат предвид редица определени нюанси. Защото от тях пряко зависи ефективността на канализационната система и удобството на нейното използване.

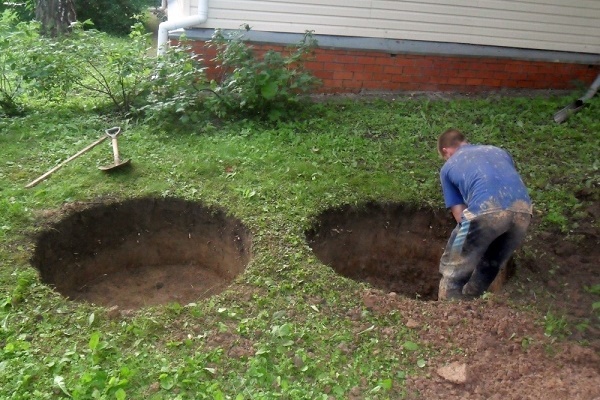

Мястото за изграждане на ямата се избира далеч от къщата и източниците на питейна вода, така че проникващите в почвата отпадъчни води да не навредят. Трябва да се предвиди възможност за достъп на асензационна машина за почистване на ямата.

Независимо от типа на избраната конструкция, за да се направи правилно изгребна яма, е необходимо да се подходи разумно към мястото на нейното обустройство.

Определяйки се с мястото на разположение, е важно да се вземе предвид и нивото на подпочвените води. В случай че има вероятност от инфилтрация на пречистени отпадъчни води във водоснабдителен хоризонт, ще се наложи да се откаже от изграждането на попивателно съоръжение.

Освен това, в региони с характерни наводнителни явления не могат да се строят кладенци с филтрационни отвори в стените. Защото има голяма вероятност за замърсяване на подпочвените води при наводняване на канализационното съоръжение по време на сезонното им покачване.

Организацията на резервоара за натрупване също се извършва по специални правила. До заровения резервоар трябва да бъде осигурен свободен достъп за асендоризираща техника, която в повечето случаи се отличава с внушителни размери.

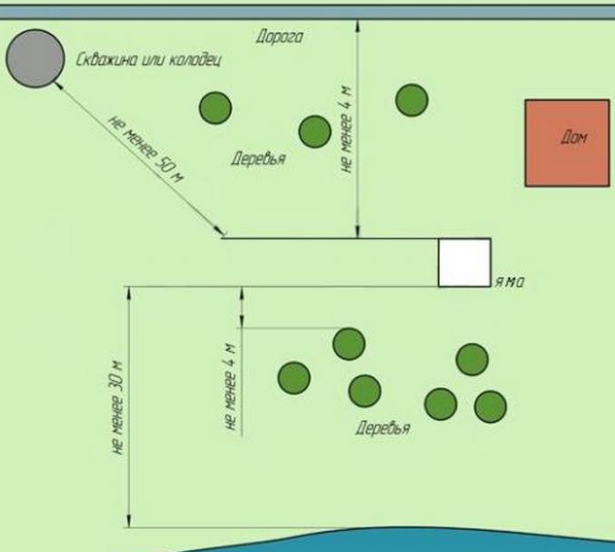

Правилата за разполагане на изгребните резервоари се регламентират стриктно от СНиП. Неспазването на предписаните изисквания се наказва с глоби.

Изгребният резервоар се разполага на разстояние от 4 метра от жилищните сгради, 30 метра от водоизточника, 5 метра от пътя и 3 метра от градинските лехи и насажденията (+).

При определяне на габаритите на съоръжението вземете предвид, че максималната дълбочина на изкопа не трябва да надвишава три метра. Превишаването на дълбочината значително усложнява процеса на изпомпване на отпадъчните води.

Освен това, стените на конструкцията трябва да бъдат изолирани до дълбочината на сезонното замръзване на почвата, а в горната част на ямата трябва да бъде предвиден малък перваз за монтиране на капака.

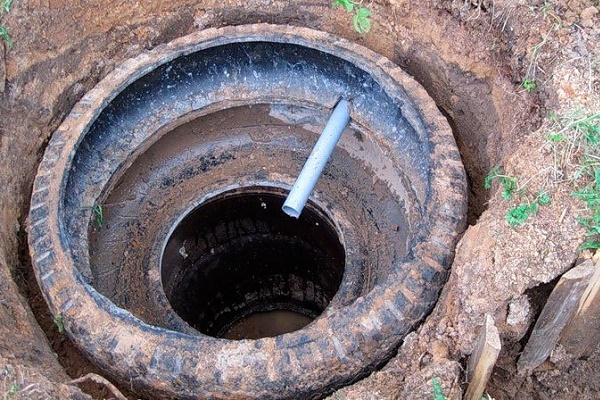

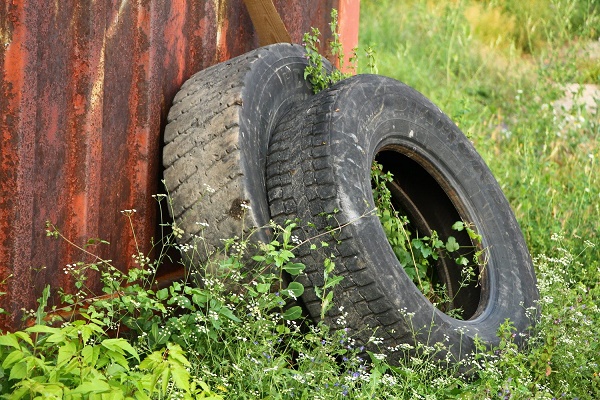

Изграждане на резервоар от автомобилни гуми

Основното предимство на изгребната яма от гуми – дълъг срок на експлоатация и използване на практически безплатен материал. Съоръжението ще работи безпроблемно повече от 30 години.

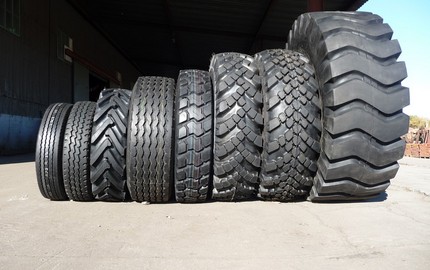

За работата могат да се използват автомобилни гуми от всякакви модификации – както тези, които се монтират на леки автомобили, така и гуми с диаметър над метър, предназначени за камиони.

Крайните части на гумите могат да не се отрязват. Но необработените автомобилни гуми ще намалят размерите на филтъра в план. Като резултат: при често използване на съоръжението дъното бързо се затинява и престава бързо и качествено да филтрира водата.

Затова, за да се улесни полагането на автомобилните гуми и да се предотврати натрупването на твърди отпадъци в изпъкналите джанти, крайните части на гумите е желателно да се отрежат с помощта на прободен трион, оформяйки равна плоскост.

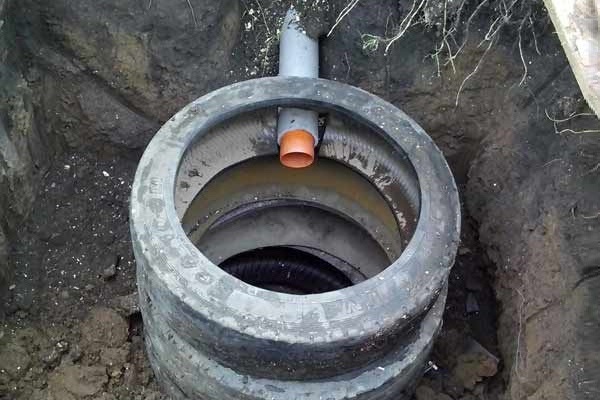

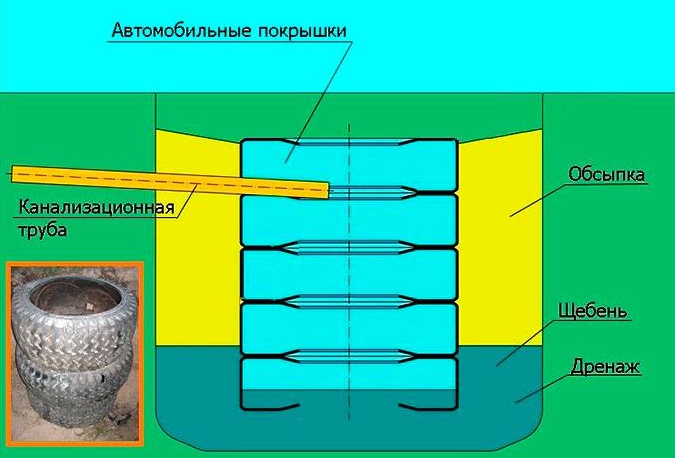

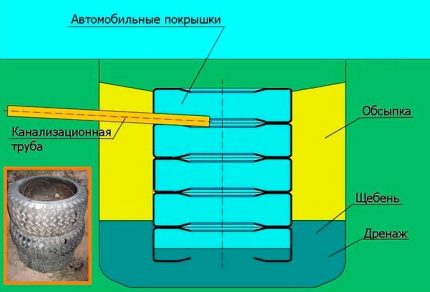

Изграждането на яма от автомобилни гуми се извършва на няколко етапа:

1. Определяне на диаметъра на отвора в почвата. Изчислението се прави на база на външното сечение на избраните гуми.

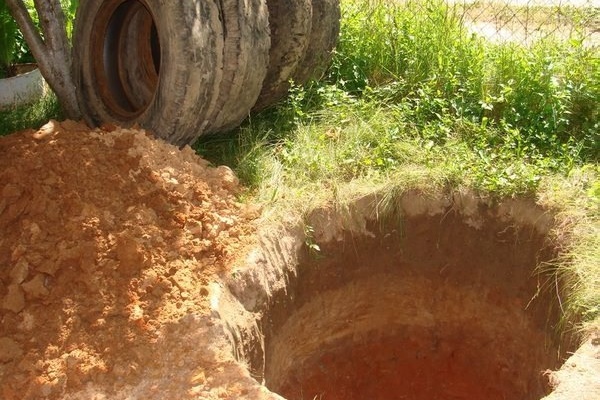

2. Изкопаване на шахтата. Изпълнението на земни работи на ръка може да отнеме няколко дни.
3. Оформяне на дъното. В централната точка на дъното с помощта на градински бур се пробива дренажен отвор за монтиране на тръба за сондаж. Сондажът ще пропуска през себе си отпадъчните води, като задържа утайките.

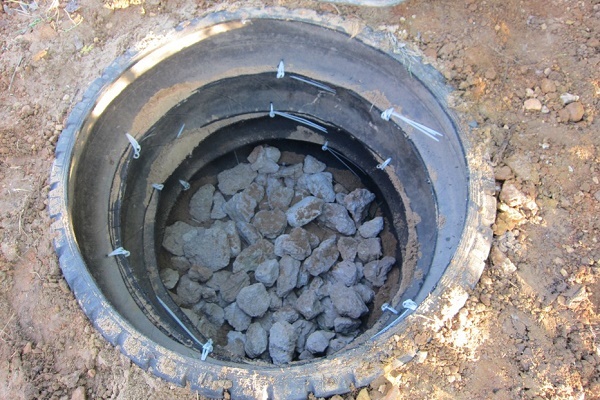

4. Формиране на дренажна „възглавница“. Дъното на изкопа, оборудвано със сондажа, се покрива с 15-сантиметров слой от трошен камък с пясъчен пълнител. Върху трошеника се поставя филтриращ слой от поне 85 см пясък.

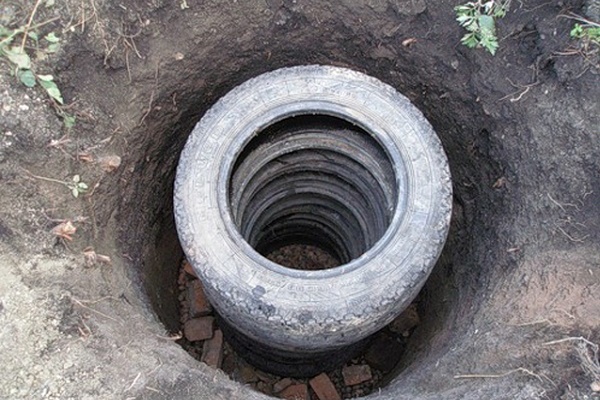

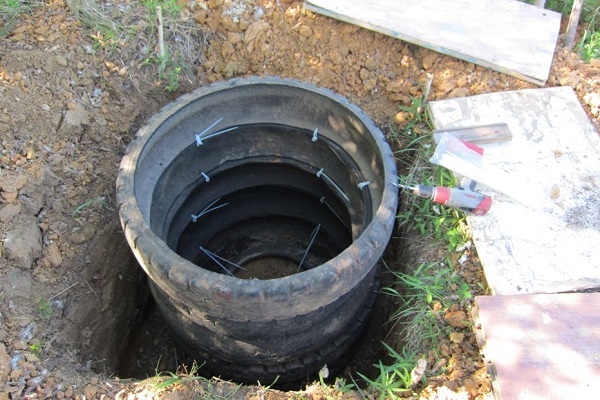

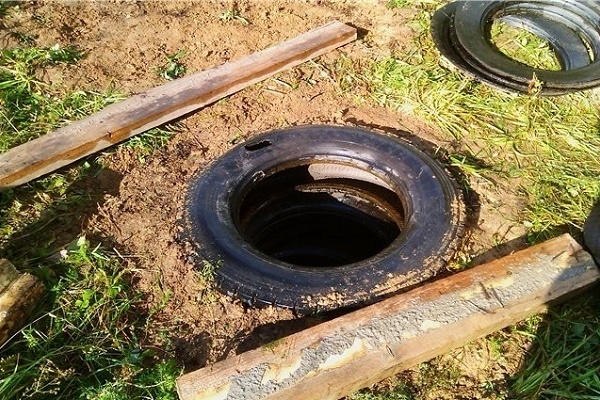

5. Монтиране на гумите. Гумите се подреждат последователно една върху друга и се закрепват помежду си с болтово съединение. В страничната повърхност на горната гума се пробива отвор за вкарване на тръбата за отвеждане на отпадъчните води.
6. Запълване на шевове. Местата на съединяване и контурите на шевовете се обработват с уплътнител.
7. Обратно запълване на изкопа. За осигуряване на допълнителна хидроизолация, външните стени на канализационната конструкция от автомобилни гуми е по-добре предварително да се уплътнят с глина.
8. Покриване на конструкцията. Ямата се покрива с дъски, обвити с рубероид.

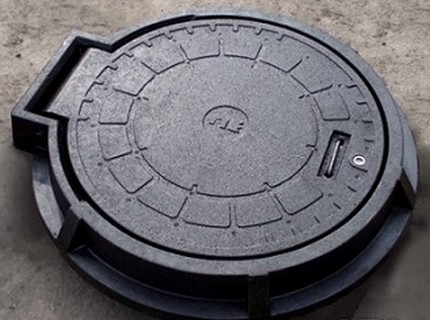

9. Монтиране на защитен капак. Най-добре е да се използва готово изделие от полимерни материали.

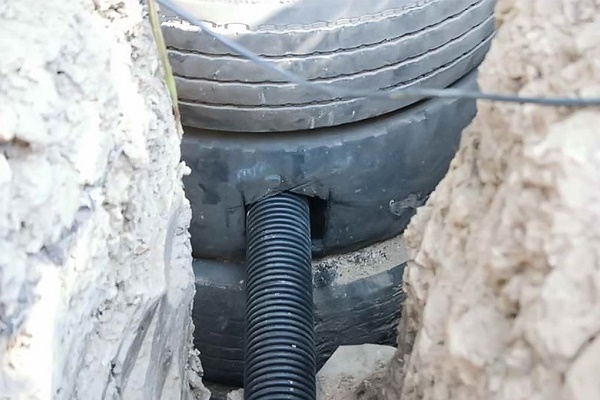

Ако се планира допълнително пречистване на отпадъчните води в дренажна канализационна система, тогава към шахтата се свързват дренажни тръби. Това са тръби, положени с наклон към филтрационните полета, с дренажни отвори по цялата дължина.

За изграждане на допълнителен филтър и повишаване на крайното качество на пречистване, върху стените на тръбата се опъва полипропиленова мрежа.

Броят на автомобилните гуми зависи от дълбочината на съоръжението; средно за изграждане на яма, нуждаеща се от изпомпване с асенозаторна техника, са необходими 5-7 гуми (+)

Вентилацията не е задължителен елемент на поглъщателния резервоар за отпадъчни води. Но специалистите все пак препоръчват да се инсталира отвеждаща тръба. Тя трябва да се издига над нивото на земята приблизително с 60 см.

Впоследствие при интензивно използване такива канализационни конструкции изискват почистване 1 – 2 пъти на сезон.

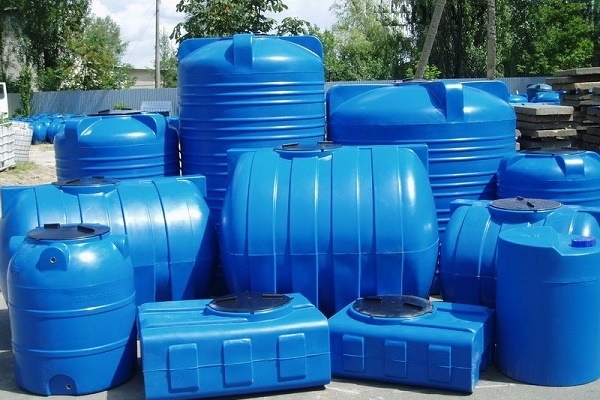

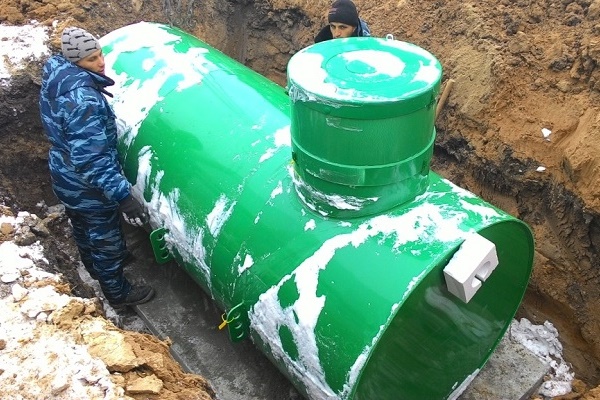

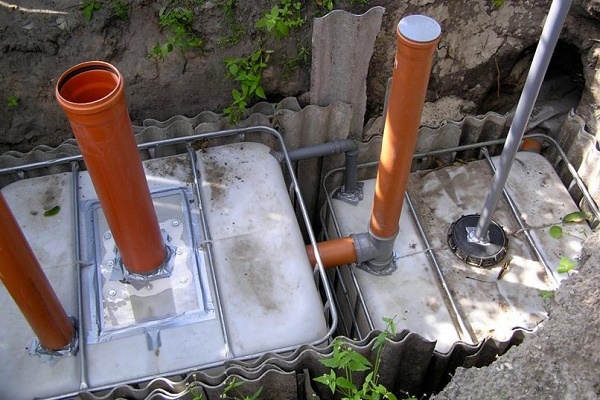

Избор и монтаж на пластмасов резервоар

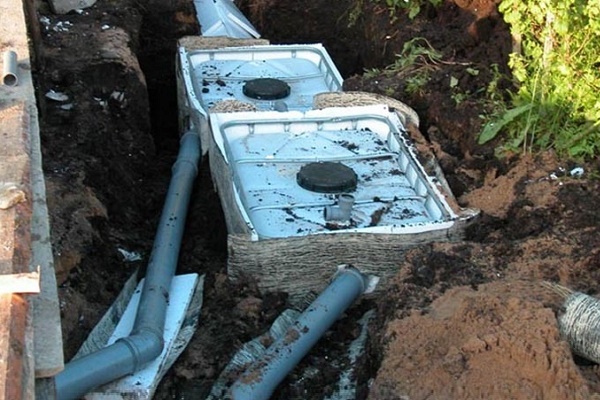

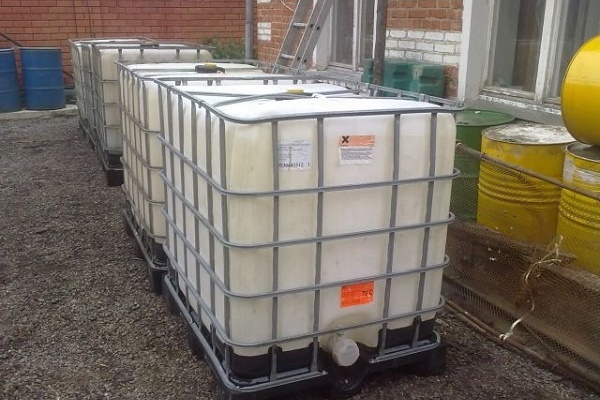

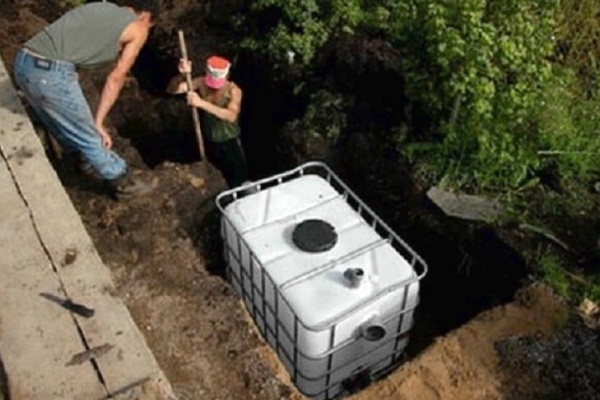

Днес пластмасовите резервоари се прилагат доста активно при обустройството на локална канализация – изгребна яма от полимери е устойчива на гниене и стареене, поради което може да издържи няколко десетилетия.

Лекото тегло на конструкцията улеснява процеса на монтаж. Но лекотата на резервоара може да провокира и това, че под действието на натиска на почвата в процеса на експлоатация той просто ще бъде изтласкан на повърхността.

За да се предотврати изтласкването, контейнерът се закрепва към стоманобетонна плоча, поставена на дъното на котлована, или се фиксира с котва, която държи пластмасовия резервоар на мястото му.

Единственият недостатък на тънкостенните контейнери е уязвимостта към механични повреди, а армирането на стените със стъклопласт помага да се коригира ситуацията.

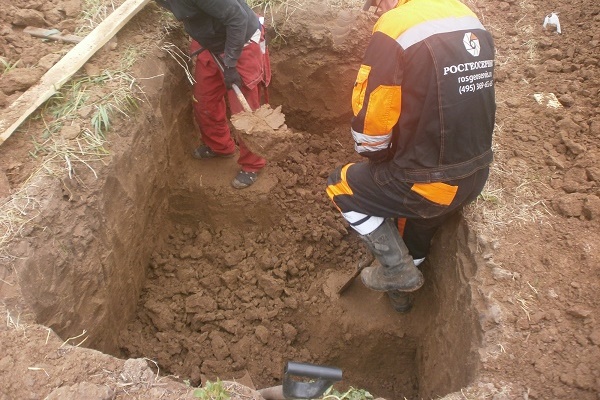

Технологията на изкопаване на котлована и подготовката на основата практически не се различава от гореописания процес. За монтаж на контейнера се изкопава яма с такъв размер, че разстоянието между землените стени и пластмасата да бъде 30-40 см.

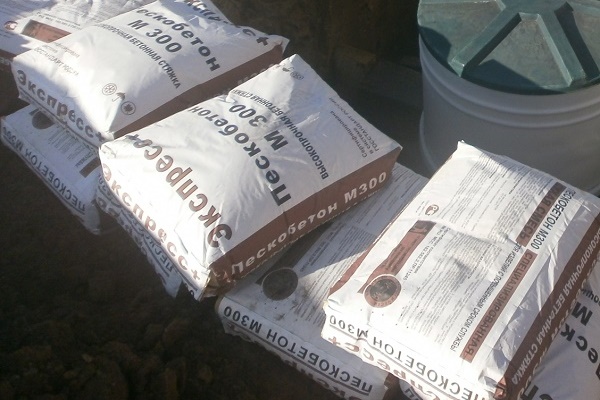

Дъното на изкопания котлован се изравнява и се залива с бетонен слой с дебелина 20 см, като се проверява хоризонталността на равнината с помощта на строителен нивелир.

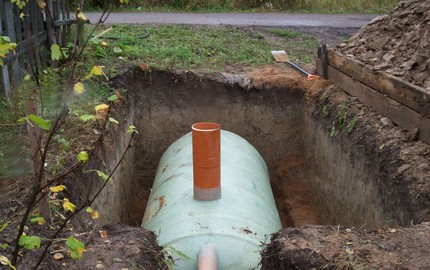

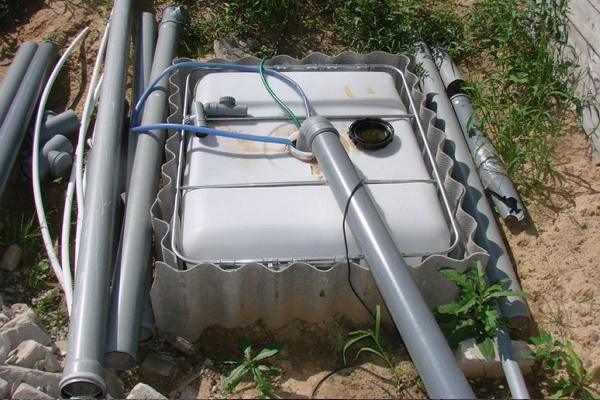

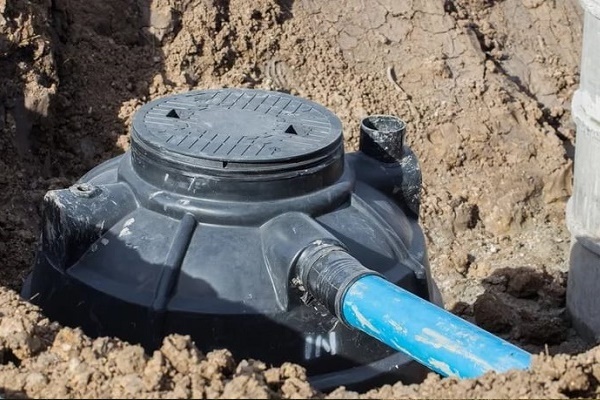

Върху застиналата бетонна плоча се монтира пластмасовият акумулатор. Той се спуска надолу с помощта на въжета.

Някои майстори, за защита на стените на резервоара от натиска на земните маси, изграждат обвивка, изработена от метална мрежа, или издигат тухлена зидария.

След приключване на монтажните работи външните стени на резервоара се уплътняват със слой пръст. За да не се напука конструкцията при насипване под дебелината на обграждащата я почва, по време на уплътняването на стените трябва постепенно да се налива вода в нея. След приключване на монтажа водата може да се изпомпа с помощта на помпа.

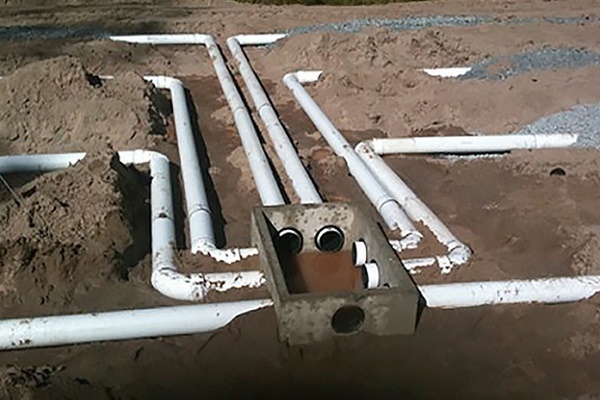

Изгребна яма от акумулиращ тип е готова. Остава само да се свържат канализационните отклонения, като се поставят с лек наклон. Те се насочват към приемния резервоар. На всеки линеен метър от канализационния тръбопровод трябва да има 2–3 мм наклон.

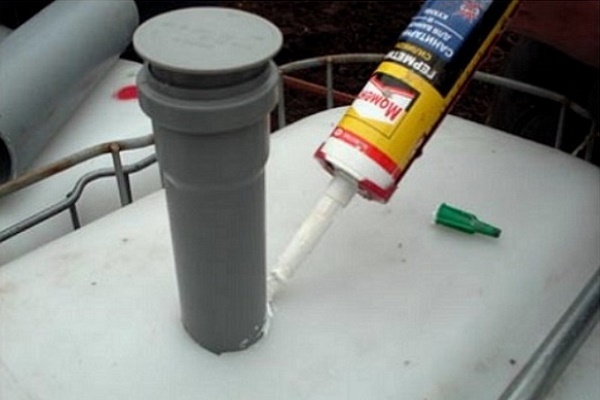

Патрубките за тръбите се свързват с помощта на муфи с подходящ размер. За повишаване на херметичността на системата местата на съединенията се покриват със силиконов уплътнител.

Горният плодороден слой пръст, изваден при изкопаването на котлована, може спокойно да се използва за направата на лехи в градината на имота, а пръстта от дълбочина – за осъществяване на ландшафтен дизайн.

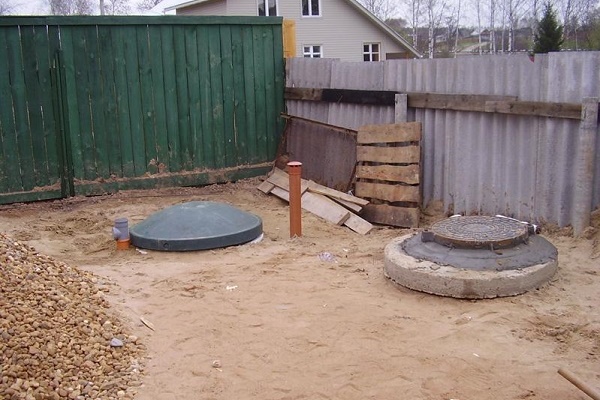

На финалния етап се монтира капак на люка, а около самия резервоар се изравнява земната повърхност.

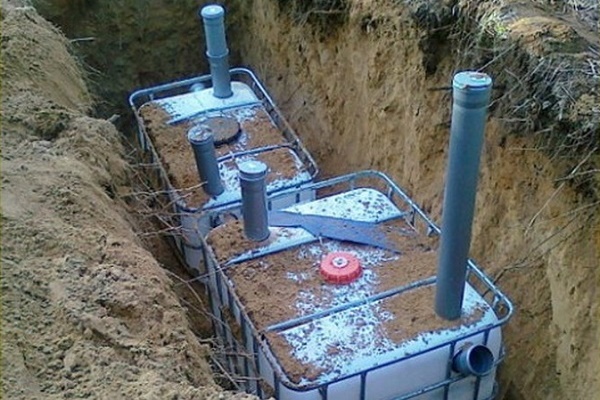

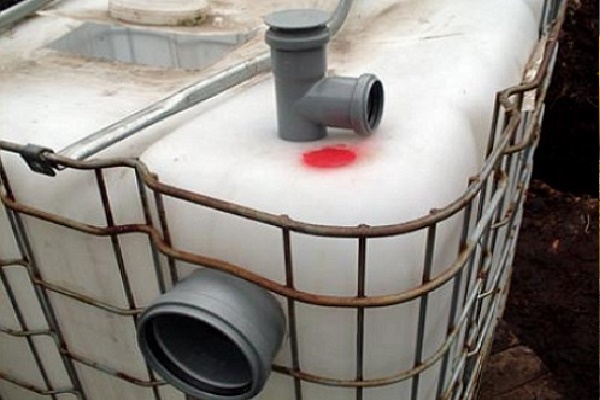

Ако имате нужда от изгребна яма с преливник, има вариант да я направите от еврокубове:

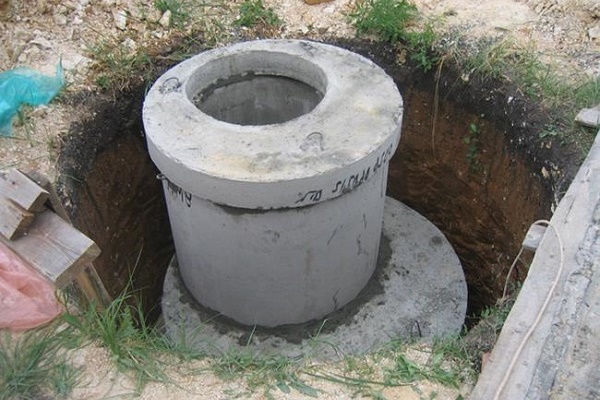

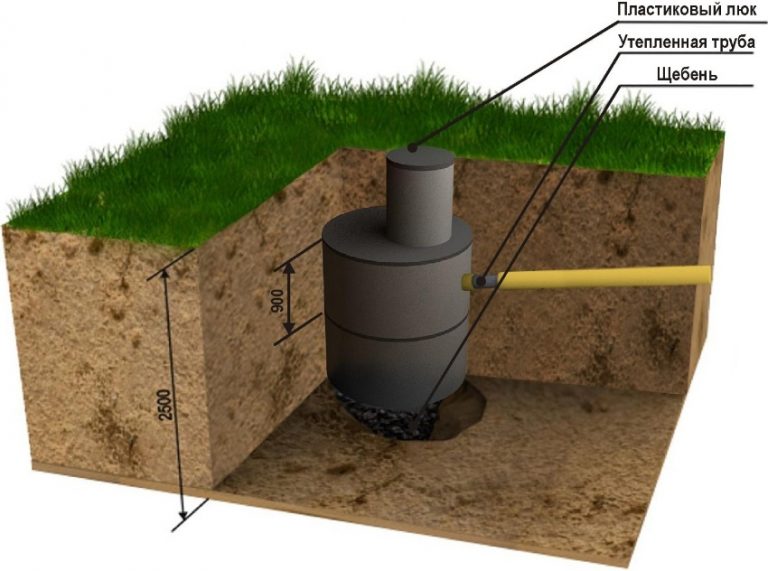

Конструкция от бетонни пръстени: поетапен инструктаж

Стандартният канализационен резервоар се състои от 2–3 пръстена. Всеки пръстен с размери 1х1,5 метра може да побере до един и половина кубически метра.

Изграждането на изгребна яма от бетонни пръстени представлява многоетапен процес, който изисква спазване на определена последователност.

Стъпка №1. Изкопаване на котлована и обустройство на дъното

След като се определят габаритите на бъдещия «кладенец», се изкопава котлован, чиито размери надвишават диаметъра на монтираните пръстени с 80–90 см. Стените на котлована се почистват и изравняват. Дъното на ямата се уплътнява старателно.

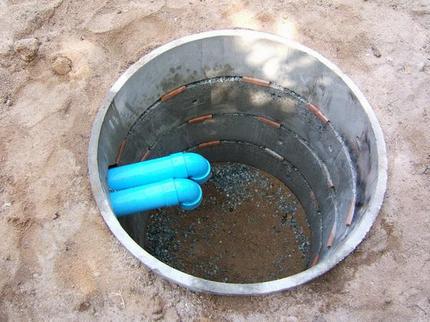

При изграждане на филтрираща конструкция дъното на изкопа се покрива с 25-сантиметров слой от дребен чакъл или натрошени тухли

За обустройство на херметично дъно на изкопа, изливането на цимент или полагането на тухли се извършва върху предварително изграден кофраж, чиито размери отговарят на формата на бъдещия резервоар.

Дъното с поставения кофраж се облицова с няколко слоя тухли или се залива с циментов разтвор. Втвърдяването на бетона отнема от 5 до 7 дни. За да си улесните задачата, използвайте готови бетонни пръстени, които вече са оборудвани с дъно.

Стъпка №2. Изграждане на стените на съоръжението

След като залятото дно е придобило желаната здравина, се пристъпва към монтажа на бетонните пръстени. В подготвения шахтов кладенец с помощта на лебедка или кран последователно се спускат пръстените. Ако при спускането пръстенът се изкриви и заседне в земята, ямата трябва да се разшири леко.

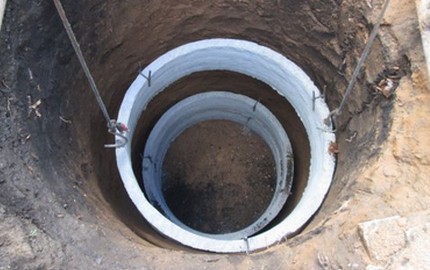

При монтажа и напасването на пръстените, за да се избегнат изкривявания, вертикалността и хоризонталността на равнините трябва да се проверяват с помощта на строителен нивелир

За да се смекчи удара и да се избегне появата на пукнатини в бетона, върху горния ръб на всеки пръстен временно се поставят дъски. Бетонните пръстени при необходимост се обвързват с армировка и се закрепват помежду си със стоманени плочи или скоби. По-надеждно сцепление може да се осигури чрез използване на пръстени с „ключалка“.

Местата на съединенията се покриват с циментов разтвор с добавка на течно стъкло и се хидроизолират, като за целта се използват уплътнители от стара гума.

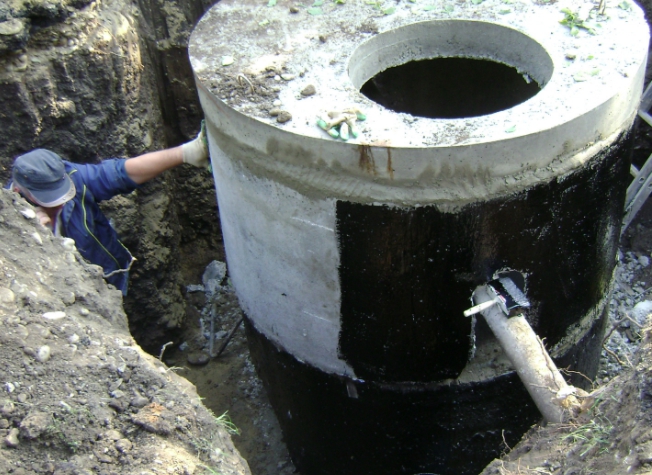

За осигуряване на хидроизолационни качества външната повърхност на монтираните пръстени се покрива с битумна мастика и се увива с рубероид

След завършване на монтажа на тялото на резервоара, празнините между външните стени на изграденото съоръжение и изкопа се укрепват:

• с камъни;
• с натрошени тухли;
• с изкопаната при изкопаването на котлована пръст;
• със строителни отпадъци.

В регионите, където дълбочината на замръзване на почвата надвишава един метър, стените на резервоара е желателно да се изолират.

Тръбопроводът към изгребната яма се прокарва под точката на замръзване на почвата. За постигане на необходимия наклон тръбите се полагат в траншея, като се използват тухлени подложки.

Стъпка №3. Поставяне на люк и вентилационна тръба

Горният пръстен се затваря с плоча от армиран бетон. На заключителния етап се монтира вентилация, която ще отвежда метан и взривоопасен серен газ, образуващи се в резултат на гниенето.

За изграждане на изходна тръба се взема метров парче с диаметър 100 мм и се задълбочава в кухината на кладенеца така, че горният край да се издига на половин метър над земята.

За да се предотврати разпространението на неприятни миризми, изгребната яма се покрива с пластмасов водоустойчив люк. Той се монтира на гърловина с височина 300-500 мм.

Ревизионният люк трябва да бъде оборудван с две херметично затварящи се капаци: първата е разположена на нивото на покритието, а втората на нивото на земята.

Двойният капак ще позволи да се избегне разпространението на неприятна миризма през лятото и замръзването на съдържанието през зимата. За да се повишат изолационните свойства на конструкцията, пространството между капаците се запълва с парчета минерална вата или парчета пенопласт.

Отгоре на покритието се изстила слой глина, а върху него, до нивото на монтирания капак, се изсипва декоративна пръст.

Строителство на изгребна яма от тухла

Значителен плюс на тухлената изгребна яма – дълготрайност. Съоръжението може да издържи повече от половин век. Освен това, такъв резервоар е подходящ за ремонт.

Стъпка №1. Изчисляване на обема на материалите

За да се построи правилно изгребна яма от тухли, е необходимо да се направи план на съоръжението и да се извършат предварителни изчисления. Трябва да се изчисли броят на парчетата материал и да се определи броят на редовете. За целта прогнозната височина на стените се разделя на височината на тухления ред, като не се забравя да се добавят по 6 мм за фуги.

Приблизително знаейки броя на тухлите във всеки ред, не е трудно да се разбере необходимия обем. За да се определи броят на тухлите при шахматно зидане, трябва броят на тухлите от един ред да се умножи по 0,6.

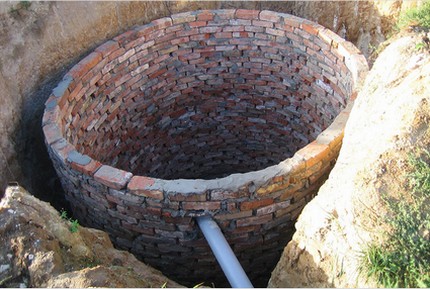

За изграждането на ямата може да се използва дори употребявана червена пълнотела тухла с откъртвания и малки пукнатини.

При изграждането на тухлена стена зидането се извършва с циментово-пясъчен разтвор, приготвен в пропорция 1:4.

Стъпка №2. Земни работи и зидане на стена

Изкопаването на изкопа може да се извърши самостоятелно, като се използва щикова лопата, или като се приложат средства за малка механизация. Формата на изкопа може да бъде всякаква: кръгла, квадратна, правоъгълна. На същия етап се изкопава траншея с дълбочина 55 см за полагане на канализационни тръби.

За изграждане на попиваща конструкция дъното на ямата се запълва с дренажен слой с дебелина минимум 100 см, а при изграждане на херметичен накопител – се залива с циментова замазка.

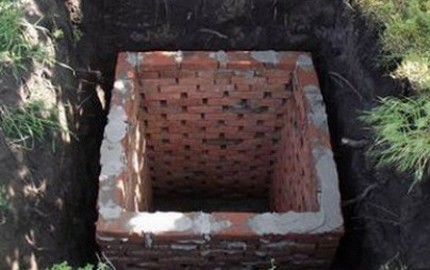

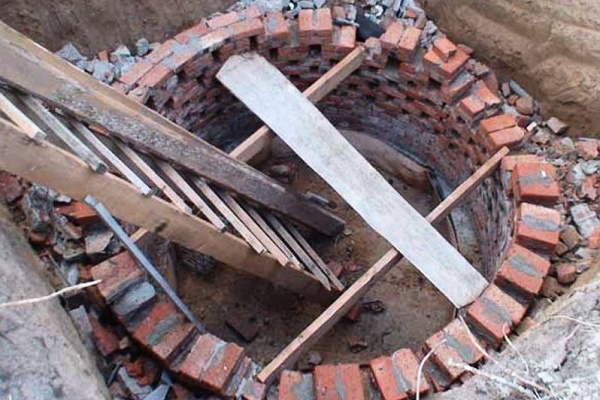

Зидането на стените се извършва в шахматен ред, така че вертикалните фуги между редовете да не образуват една линия; дебелината на плътното сечение може да бъде една тухла или половин тухла.

Стените, изградени от тухли, трябва да се измажат с циментов разтвор. За постигане на пълна херметичност повърхността се покрива с битумна мастика, а за удължаване на срока на експлоатация на мазилката – се извършва желязване.

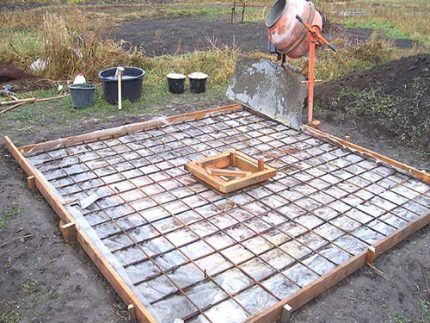

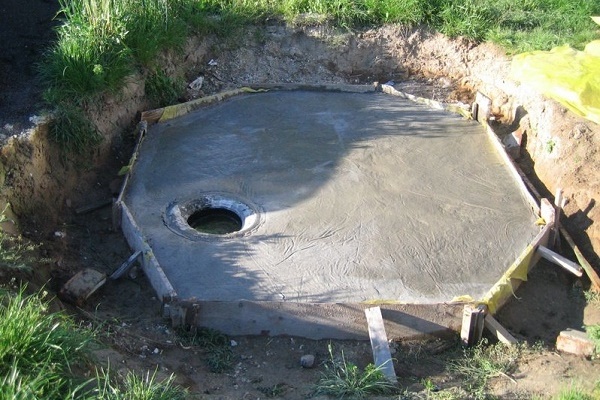

Като покритие най-подходяща е армирана стоманобетонна замазка. Отстрани ямата трябва да се покрива с 25-30 см.

За създаване на покритието се сглобява кофраж от дървени дъски. Вътре в него се излива бетон на два слоя. За целта първо се излива разтвор с дебелина 7-8 см.

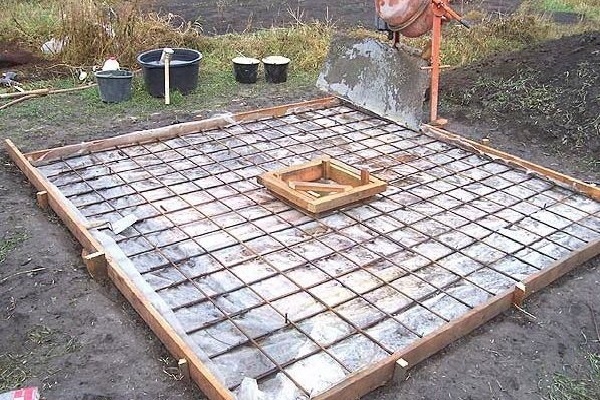

Отгоре на първия слой се полага решетка от армировка, като се спазва разстояние между прътите от 10 см, а положената обшивка се залива с втори слой разтвор

В кухината на покритието се прави ревизионен отвор с диаметър 700 мм.

След втвърдяване на бетона покритието се покрива с хидроизолационен материал (рубероид, полиетиленово фолио или друг). Готовата конструкция се посипва с мека глина и пръст.

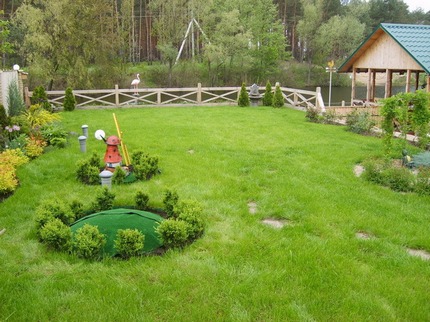

След завършване на организацията на канализацията с изгребна яма, на вас остава само да следите за пълненето на резервоара и при необходимост да привличате асансьорна техника за изпомпване.

Изводи и полезно видео по темата

Най-простият начин за изграждане на накопител:

Поетапно ръководство за изграждане на изгребна яма с тухлени стени:

Изборът на вариант за изграждане на изгребна яма зависи само от вашите възможности и предпочитания. Във всеки случай, ако всички етапи на монтаж се изпълнят правилно, канализационният резервоар ще ви служи дълги години, отлично справяйки се с възложените му задачи.

Споделете с читателите вашия опит в строителството и експлоатацията на изгребна яма. Моля, оставете коментари към статията и задайте вашите въпроси. Формата за обратна връзка се намира по-долу.
