Как се изгражда изгребна яма от бетонни пръстени: схеми + поетапно ръководство

Вие избирате най-простия начин за събиране и частично преработване на канализационни отпадъци за вашата вила или къща за сезонно живеене? Съгласете се, че изграждането на канализация ще позволи значително да облагородите парцела и ще направи престоя ви извън града максимално комфортен. Обикновена изгребна яма от бетонни пръстени ще се справи с тази задача, но вие не знаете как правилно да я изградите?

Ние ще ви помогнем да се ориентирате в този вид септик — в статията е разгледана конструкцията на ямата, популярните строителни схеми. Подробно е разгледан процесът на проектиране на изгреба от пръстени с изчисляване на необходимия обем, описано е поетапното му изграждане.

Материалът е снабден с илюстративни снимки и схеми, предоставени са видеопрепоръки за строителство от опитни майстори. Също така са разгледани начини за декориране на техническия отвор.

Конструкция и предназначение на изгреба

Изгребните ями, както и септиците, служат за събиране на канализационни отпадъци. Но те са примитивни съоръжения, неспособни да пречистват течността.

В накопителните резервоари отпадъците само частично се разпадат, за разлика от ЛОС, където отпадъците се разделят на твърди отпадъци и течност, която впоследствие се избистря и достига чистота 60-98%.

Всички разновидности на отточни ями могат да се разделят на две категории:

• херметични накопителни съдове;
• отточни ями с филтриращо дъно.

За потребителите важни са 2 разлики – устройството на дъното на резервоара и честотата на извозване на отпадъците. Първият тип запазва целия обем на канализационните води, затова се изпразва доста често, веднъж на 1-2 седмици.

За втория тип ями асеннизаторите се викат по-рядко, тъй като съдът се пълни малко по-бавно. Част от течността се просмуква през своеобразен филтър, заместващ дъното, и попада в почвата.

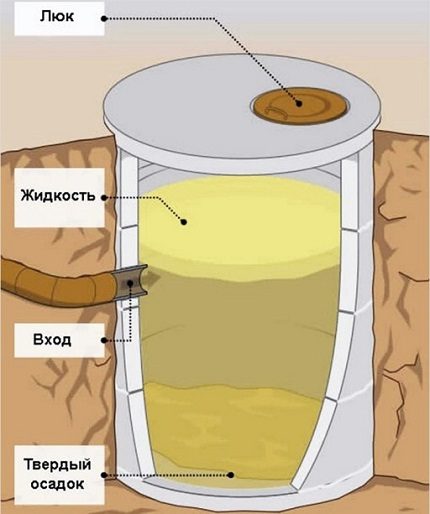

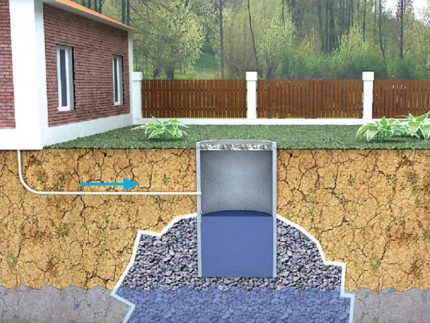

Схема на най-простата изгребна яма. Обикновено тя се проектира така, че обемът на резервоара да е достатъчен, и отточните маси да не се издигат над канализационната тръба.

На пръв поглед, вторият вариант е по-приемлив, но той може да се използва само за преработка на сиви води.

При устройството на яма без дъно трябва да се вземат предвид редица фактори:

• санитарни изисквания;
• тип на почвата;
• наличие и местонахождение на водоносни пластове.

Ако почвата на избрания парцел е глинеста, неспособна бързо да попива вода, няма смисъл да се прави филтриращо дъно. Същото важи и за водоносните хоризонти – съществува риск от замърсяване и нарушаване на екологичната обстановка.

Съществуват много решения за изгребни ями: строят се съоръжения от тухли, бетон или автомобилни гуми. Най-надеждни се считат бетонните конструкции и готовите пластмасови съдове.

Резервоарите от бетон, създадени чрез изграждане на кофраж и изливане, са по-сложни в строителството от аналозите от готови пръстени, на които ще се спрем по-подробно.

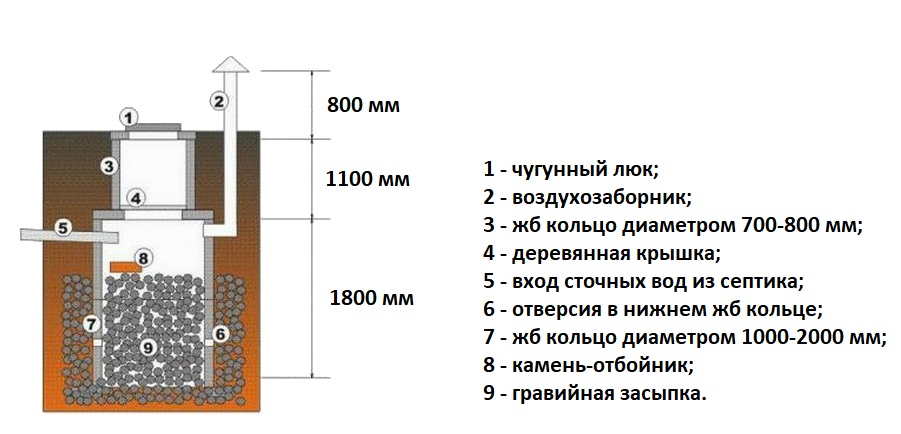

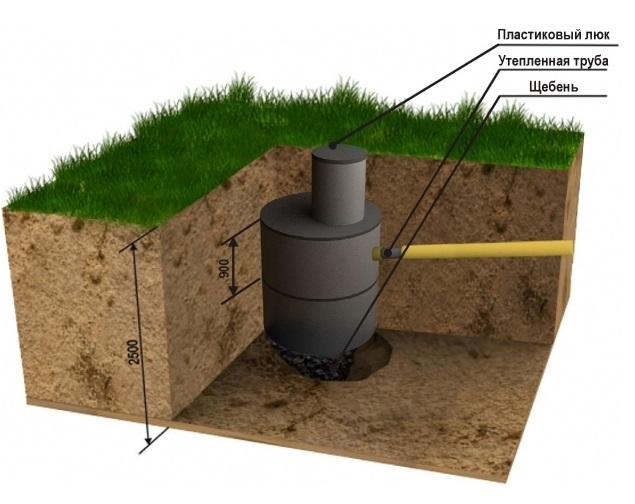

Схема на отточна яма с филтриращо дъно. Въздухозаборникът се извежда колкото е възможно по-високо, за да не нарушава неприятната миризма, характерна за канализационните накопителни съдове, комфортното обитаване.

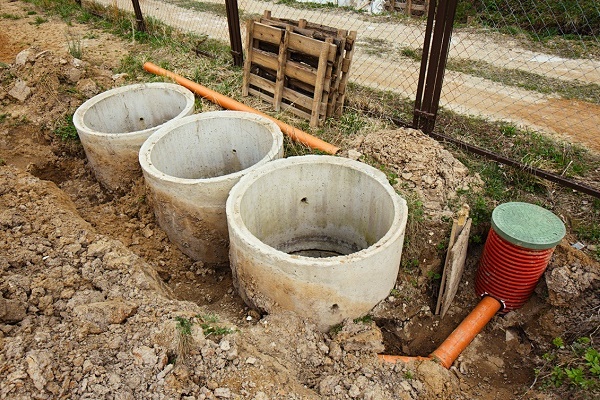

Изгреб от бетонни заготовки с цилиндрична форма в готов вид представлява кладенец от 2 м до 4 м дълбочина. Пръстените в количество 2-4 броя се поставят един върху друг, а шевовете се херметизират.

Долният елемент, в зависимост от вида на ямата, може да бъде затворен или напълно да липсва. Понякога вместо готова фабрична заготовка на дъното се поставя бетонна плоча.

Горната част се оформя като гърловина с технически люк и плътно затварящ се капак.

Основната акумулираща част на резервоара е заровена на около 1 м, тъй като подвеждащата канализационна тръба трябва да се намира под нивото на замръзване на почвата. Обемът на резервоара се избира, като се вземе предвид количеството на дневните отпадъчни води.

С какво са привлекателни изгребните ями?

Основното предимство на накопителите е достъпната цена. Именно поради тази причина мнозина спират на най-простото устройство, вместо да закупят по-скъп и функционален септик.

Изгребната яма е удобна и за тези, които идват на вилата рядко – само през топлия сезон или изключително през почивните дни.

Ако канализационните отпадъчни води са относително малко и е организирано редовно изпомпване на отпадъците, изгребната яма наистина е подходящ вариант.

Но при големи обеми отпадъчни води е по-добре да се избере септик – по-скъпо устройство, което частично пречиства отпадъците и свежда замърсяването на градинската почва до минимум.

Последното е възможно, ако е избран модел с филтриращ кладенец или инфилтратор.

Схематично изображение на поглъщателен (абсорбционен) кладенец – изгребна яма с филтриращо дъно. Условия за монтаж: песъчлива или песъчливо-глинеста почва, ниско разположение на водоносни хоризонти, чакълен филтър с дебелина най-малко 1 м

Недостатъци на изгребната яма, които могат да станат причина за отказ от нейното изграждане:

• ограничен обем;
• необходимост от често изпомпване;
• ниска (или нулева) степен на пречистване на отпадъците;
• специфична миризма, от която е трудно да се отърве.

Желаещите да инсталират филтриращо канализационно съоръжение трябва да знаят, че от време на време ще трябва заедно с изпомпването да извършват почистване и дори подмяна на филтъра – чакъления или от трошен камък слой на дъното на ямата.

Обзор на популярните строителни схеми

Дори строителството на двата основни типа изгребни ями може да има нюанси. Нека разгледаме особеностите на най-популярните схеми от бетонни пръстени.

Първата схема – акумулиращ (накопителен) херметичен кладенец от два стандартни пръстена и един по-тесен пръстен за гърловината.

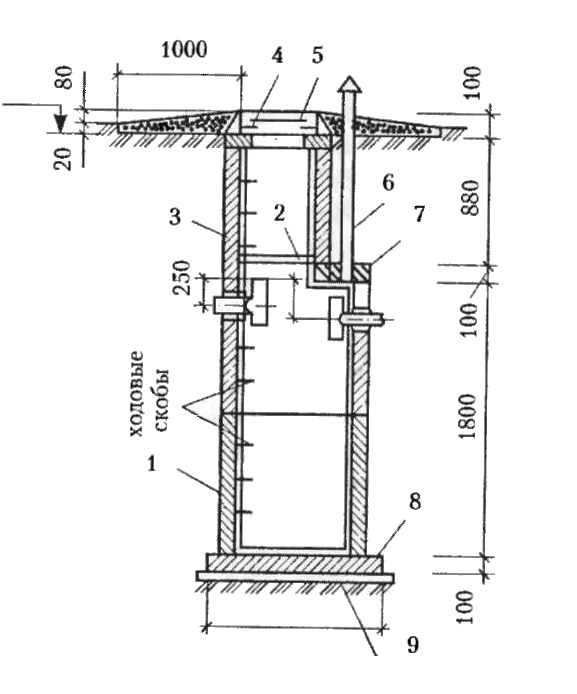

Схема с размери: 1 – бетонна заготовка с диаметър 1 м; 2 – дървен капак на покритието; 3 – бетонна заготовка с диаметър 0,7 м; 4 – пръстен на гърловината; 5 – люк; 6 – вентилационна тръба; 7 – покритие; 8 – бетонно дъно; 9 – изравняваща циментова замазка

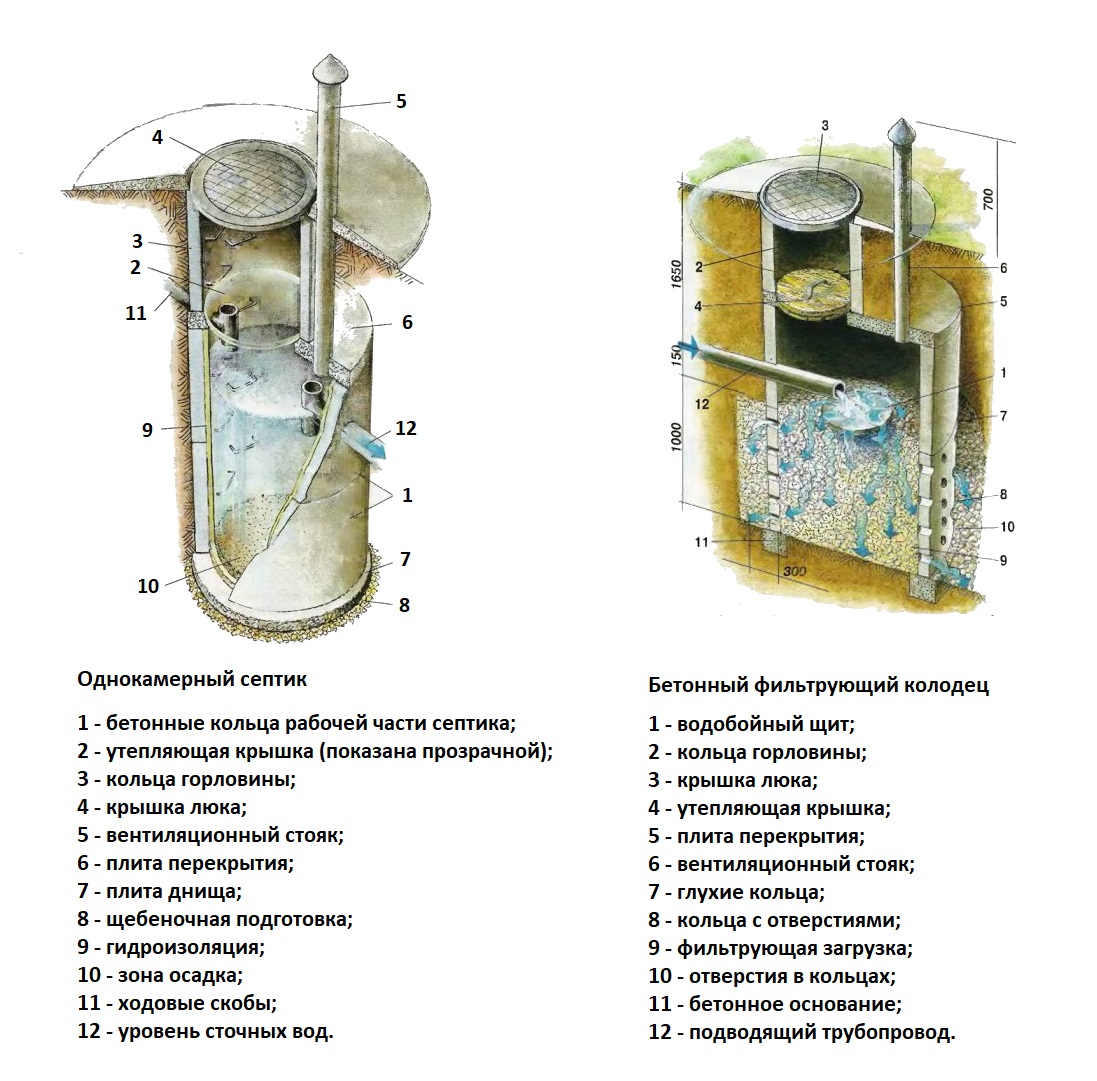

На следващата схема добре се вижда разликата между акумулиращия резервоар и резервоара с филтриращо дъно.

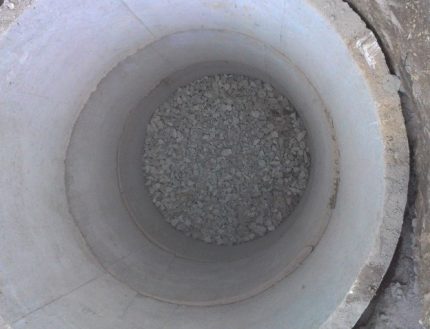

Бетонният филтриращ кладенец има две основни разлики: перфорирани стени от цилиндрични заготовки, които образуват стените, и пълна липса на дъно, което се заменя с филтриращ пълнеж от трошен камък.

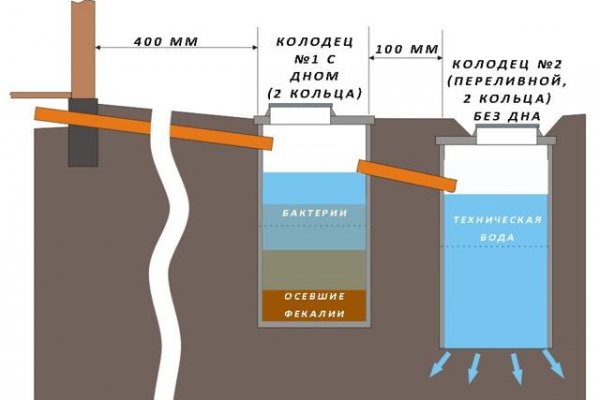

Трети вариант – модернизиран акумулатор, примитивен септик.

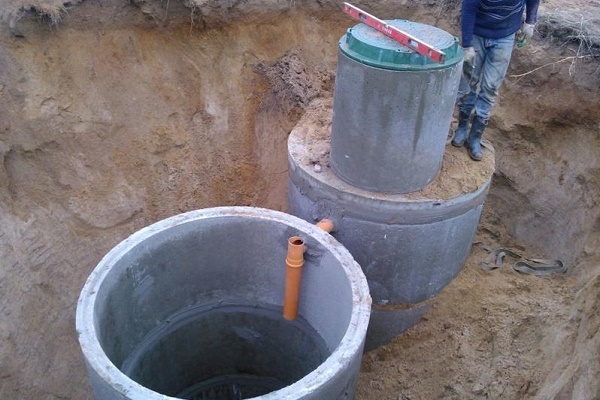

Вместо един резервоар се монтират два: първият служи за механично пречистване на канализационните води, вторият играе ролята на филтриращ кладенец. Процесът на обработка от анаеробни бактерии се извършва в двете отделения.

Използването на двусекционен акумулатор с преливане е по-целесъобразно, тъй като повишава степента на екологичност. Понякога се използват модели от три отделения – колкото повече са те, толкова по-ефективно е пречистването на отпадъчните води.

Кратък фото наръчник за изграждане на яма

Устройството на изгребна яма с използване на бетонни пръстени включва поредица от традиционни етапи.

За да могат читателите да си представят процеса нагледно, ние предлагаме да се запознаят с фото-отчета на строителите:

Съставяне на проект и изчисления

Започвайки строителството без подготовка, Вие рискувате да нарушите санитарните норми и да създадете устройство с ограничени функции. За да работи изгребната яма на 100%, е необходимо да се предвидят всички нюанси и трудности на строителството.

Стъпка #1 — определяне на мястото за изгребна яма

При избора на място за изгребната яма е важно да се вземат предвид два момента: удобство на обслужване и спазване на санитарните норми.

Съответно, за улесняване на процеса на монтаж и по-добра функционалност на цялата канализационна система, резервоарът трябва да се инсталира възможно най-близо до къщата.

Много хора постъпват точно така – заравят резервоара на 2-3 м от сградата, без да обръщат внимание на миризмата и забравяйки за нормите и правилата за използване на изгребни ями и различни видове септични ями. Между другото, препоръчителното минимално разстояние от ямата до къщата е 5 м.

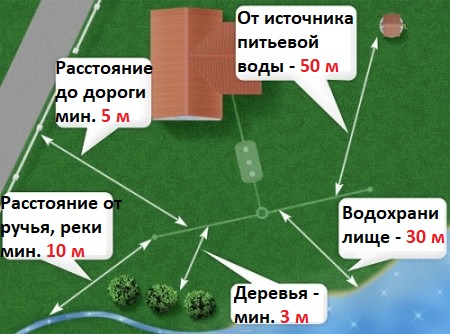

Схема, показваща на какво разстояние от водоизточници, дървета и път трябва да се намира изгребната яма. За съжаление, нормите не винаги се спазват поради ограничената площ на градинския парцел.

Схемата може да бъде допълнена със следната информация:

• херметичен резервоар се инсталира във всеки тип почва;
• резервоар с филтър – само в песъчлива, добре попиваща и пропускаща течност почва.

Основата на филтриращото съоръжение трябва да се намира поне на 1 м по-високо от водоносния слой.

За определяне на дълбочината на водоносните хоризонти е по-добре да се обърнете за информация към проектантска или сондажна организация, която е извършила инженерно-геоложки проучвания или сондиране на вододобивен кладенец в района на строителството.

Стъпка #2 — изчисляване на обема на резервоара

За определяне на размерите и обема на кладенеца е необходимо да се направят прости математически изчисления. Ако в къщата за постоянно живеене има душ, тоалетна, пералня, то на 1 човек се падат приблизително 150-200 л канализационни води дневно.

Да предположим, че искате да инсталирате херметична изгребна яма в двора на къщата, в която живеят 3 души – получава се 450-600 л на ден.

Не забравяйте, че при изчислението вземаме предвид поне 3-кратно количество, тоест умножаваме отново по 3, получаваме 1,35-1,8 м³. Това е минималният обем.

Размерите на гърлото и частта от кладенеца, разположени над входа на канализационната тръба, не трябва да се вземат предвид. Тоест полученият обем – това са параметрите на частта, разположена под тръбопровода.

Понякога се изхожда от сроковете за извикване на асенъоризаторите. Ако същото семейство от 3 души се обслужва всяка седмица, то получава се: 150 л (200 л) х 3 х 7 = 3,15 м³ (4,2 м³). Веднъж на две седмици – 6,3 м³ (8,4 м³).

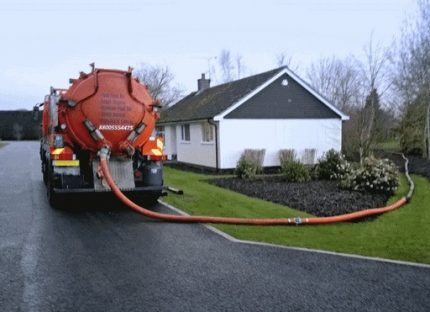

Бъчвите на асенъоризаторските коли не са бездънни, средно побират около 3,5 кубични метра отпадъци, затова голям резервоар, напълнен до ръба, няма да могат да изсушат.

Ако комуналното стопанство или частна компания, която обслужва вашия парцел, разполага с транспорт с цистерна 6-8 м³, има смисъл да се инсталира максимално обемист резервоар.

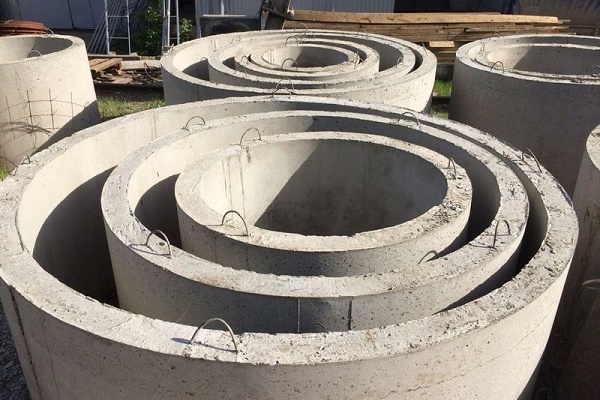

Стъпка #3 — избор на бетонни пръстени

Обемът на изгребната яма се изчислява според размерите на пръстените, затова е по-лесно да се закупят модели от асортимента на компания, разположена наблизо, тъй като ще е необходима доставка.

Типични размери на пръстените:

• височина – 0,89 м;
• диаметър – 1 м.

Пръстени с такива размери произвеждат практически всички заводи за стоманобетонни изделия. За малко семейство са достатъчни три заготовки, плюс гърловина и дъно.

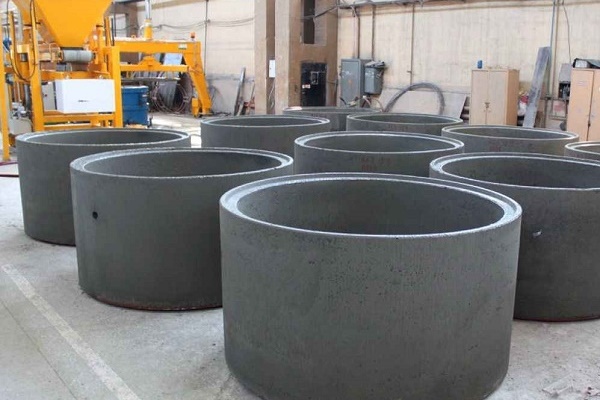

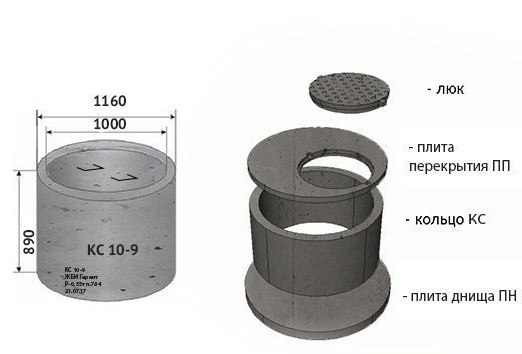

Стоманобетонни пръстени (с посочване на височина, диаметър и дебелина на стената) и допълнителни елементи за изграждане на кладенци и изгребни ями (+)

Изграждането на изгребни ями е толкова популярно, че заводите започнаха да произвеждат пълни комплекти за тяхното изграждане.

В комплекта влизат:

• долен елемент с дъно;
• стандартни пръстени от 1 до 5 бр. – по-голямо количество ще предизвика затруднения с почистването и изпомпването;
• стеснена гърловина;
• горна плоча на покритието с отвор за люк.

Пръстените могат да бъдат обикновени и перфорирани за поглъщащи кладенци. Люкът с капак се закупува отделно.

Освен стандартните бетонни пръстени с метров диаметър, можете да потърсите по-габаритни заготовки.

Предпочитание трябва да се дава на пръстени с ключово съединение «канал-гребен», което гарантира по-висока степен на херметичност и здравина на готовата конструкция.

Стъпка #4 — подготовка на материали и наемане на техника

Освен комплекта бетонни заготовки може да са необходими следните строителни материали:

• скоби за съединяване на детайлите;
• герметик за запечатване на шевовете;
• битумна мастика или друг материал за херметизиране на резервоара от вътрешната и външната страна;
• цимент за укрепване на засипката;
• трошен камък, чакъл и пясък за приготвяне на изравнителна замазка или филтърен слой.

Не забравяйте за кофи, лопати и лебедки за извличане на почва.

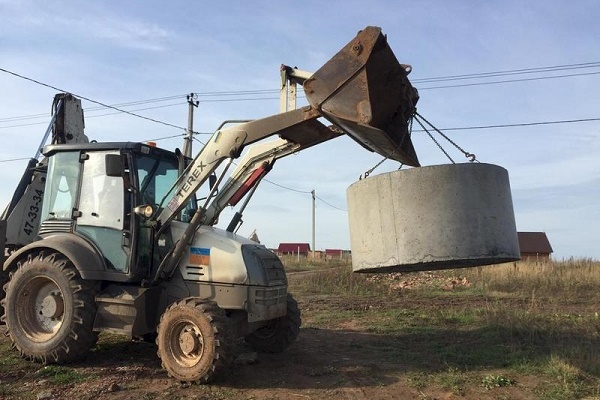

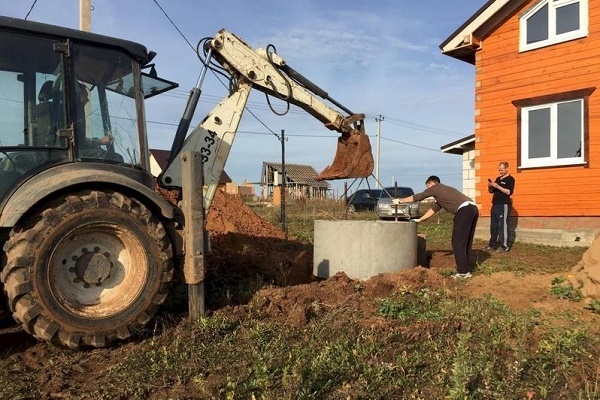

Не е възможно сами да доставите бетонните пръстени – за големите и тежки части е необходимо да наемете товарен автомобил.

Ако на строителната площадка не е предвидена лебедка, по-добре да поръчате специална техника с манипулатор. Един човек не може да се справи. Единственото, което можете да направите сами, е да изкопаете изкопа.

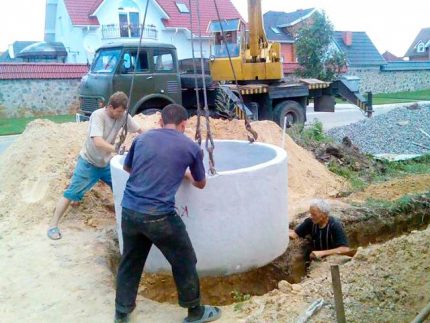

За монтажа на заготовките са необходими най-малко 2-3 чифта работни ръце плюс водач на камион.

Теглото на стоманобетонната заготовка с диаметър 100 см и височина 89 см е около 600 кг, поради което монтажът на бетонните пръстени се извършва с помощта на кран и бригада работници.

Идеалният вариант е помощ от познати, с които можете да се договорите за ниско заплащане. Ако сред приятелите няма шофьори на специална техника и монтажници, можете да наемете машина и да платите за услугите на бригада работници.

Често помощта на професионални монтажници се предлага от компанията, която продава пръстени за кладенци и канализационни ями.

Инструкция за строителство на изгребна яма

Инсталирането на всеки конкретен резервоар има свои специфики, свързани с особеностите на ландшафта, почвата, разположението на канализационната мрежа и т.н. Ние ще разгледаме типовата схема на устройството на помийна яма.

Етап #1 — изкопаване на котлована

Първият етап са земни работи. Те могат да се изпълняват сами (дълго, тежко и безплатно) или с помощта на бригада (бързо и забавно, но срещу заплащане).

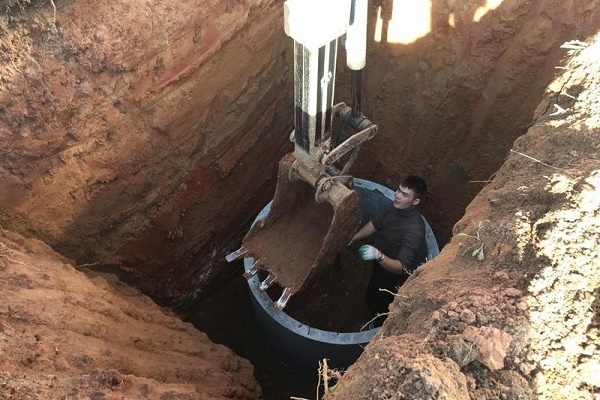

Ако има възможност, можете да привлечете мини-багер, тогава работни ръце ще са необходими само за „шлифоване“ на стените и изравняване на дъното на изкопа.

Формата и размерите на ямата трябва да съответстват на конфигурацията и габаритите на резервоара. Съответно трябва да се получи кръгъл кладенец, който да надвишава ширината на бетонните пръстени с 0,3-0,5 м от всяка страна по обиколката.

Този промеждутък ще бъде необходим за запечатване/изолация на съоръжението от външната страна и последващо засипване с уплътняване.

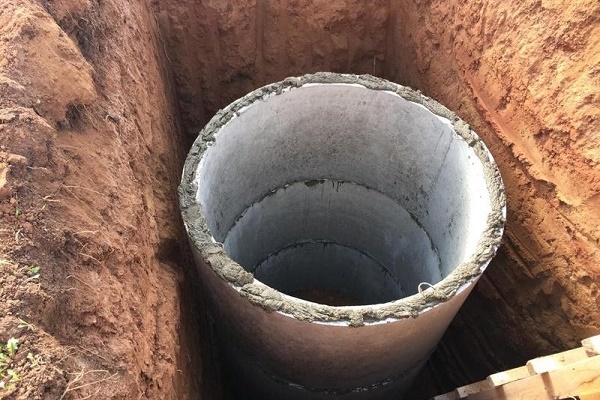

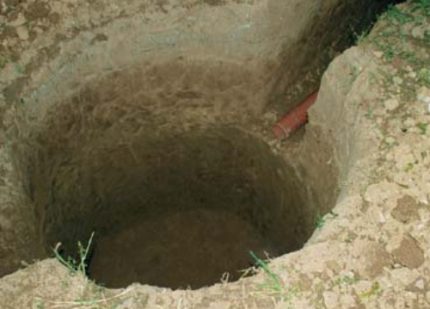

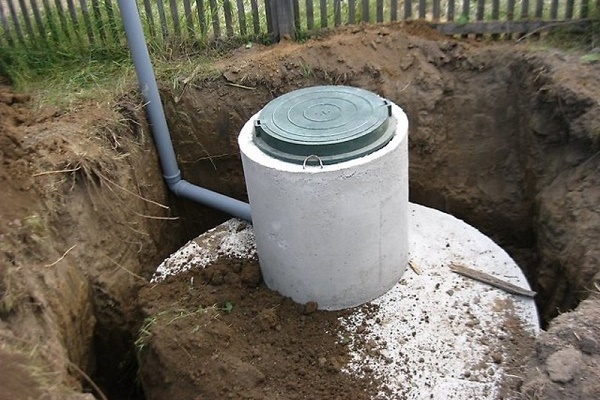

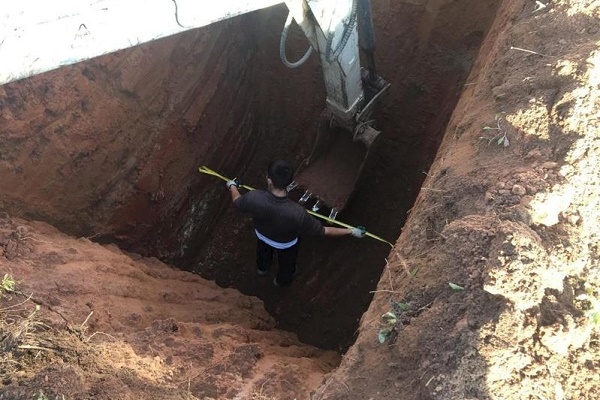

Изкоп за херметична помийна яма, състояща се от 2 бетонни пръстена. Задълбочаване на канализационната тръба – около 0,8 м, височина на резервоара в готов вид – 2,5 м

Има един нюанс, който не бива да забравяте – това е нивото на замръзване на почвата (информацията е актуална за жителите на средната полоса и севера на Русия).

Канализационната тръба за отпадни води и основната част на резервоара трябва да се намират под това ниво, за да функционира системата и през зимния период. Ако положите мрежата близо до повърхността, при настъпване на студовете течността просто ще замръзне.

Във връзка с това към размерите на работния резервоар е необходимо да се добави височината на гърлото, което служи по същество за технически отвор. Гърлото трябва да стърчи над нивото на земята с 15-20 см.

По този начин резервоарът ще бъде задълбочен, както и канализационната тръба, врязана в него под нивото на замръзване.

Преди началото на строителните работи е необходимо да се изравни основата със стените и да се изкопае канавка, водеща от къщата (баня, лятна кухня, гараж) към ямата за отпадъчни води.

При изграждане на канавката не забравяйте, че за да се избегнат запушвания, тръбата трябва да има наклон към ямата – около 2 см на всеки метър.

Етап #2 — оформяне на дъното

Ако инсталирате обикновен резервоар за съхранение, дъното, както и стените, трябва да бъдат херметични. За конструкция от бетонни пръстени най-добрият вариант е заготовка от същия материал.

Детайлът е специално предназначен за оформяне на долната част на кладенеца и по обиколката има жлеб. Единственото нещо, необходимо за монтажа му, е равна и плътна основа.

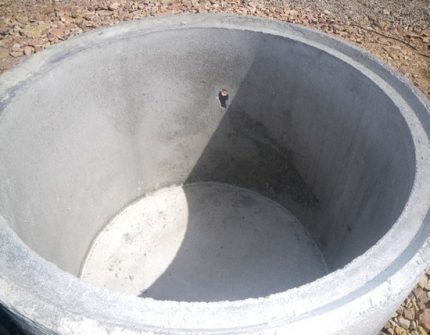

Стоманобетонен елемент, оборудван с дъно. Предназначен е за изграждане на херметични изгребни ями, служи като алтернатива на бетонна плоча или циментова замазка.

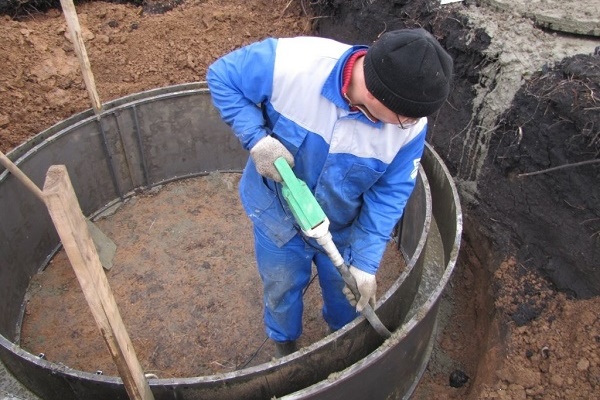

Възможното слягане на основата се премахва чрез изливане на циментова замазка. Приготвя се по проста схема: на всяка част цимент – 4 части пясък. За здравина може да се добави трошен камък от дребна фракция в съотношение 1:6.

Сместа се приготвя в съд, след което се излива върху цялата площ на дъното на изкопа и се изравнява. В продължение на една седмица бетонната замазка леко се пръска с вода, за да не се напука. Долният елемент на конструкцията се монтира не по-рано от една седмица.

За тези, които ценят времето, съществува по-практично решение – готова бетонна плоча от заводско производство. Тя се поставя върху равно дъно, а върху нея се поставя първият бетонен пръстен.

Филтруващият кладенец няма дъно като такова. Вместо него се приготвя «възглавница» – филтър от строителни материали, който задържа твърдата утайка и пропуска течността в почвата.

Върху засипката от трошен камък или чакъл се заселват колонии от анаероби – бактерии, участващи в процеса на разлагане и пречистване на отпадъците.

Дебелината на подстилащата засипка е различна:

• плитки ями – от 0,3 м;
• резервоари от 3-4 пръстена – до 0,6-0,7 м.

Дебелината на филтриращата засипка, поставена в ствола на кладенеца, трябва да бъде не по-малко от 1,0 м.

Разположението на слоевете е следното:

• долен слой – пясък;
• среден слой – трошен камък от дребна фракция;
• горен слой – трошен камък от едра фракция.

За разлика от бетонния резервоар, «възглавницата» и филтърът са сменяеми елементи. Когато се запушат с твърди отпадъци и престанат да пропускат течност, старата засипка се изважда и на дъното на ямата се поставя нова.

Етап #3 — монтаж на бетонни пръстени

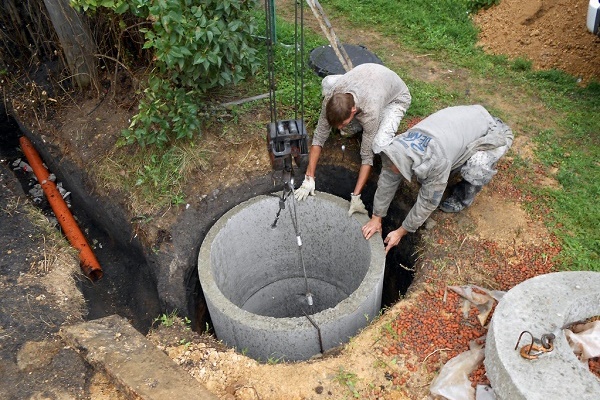

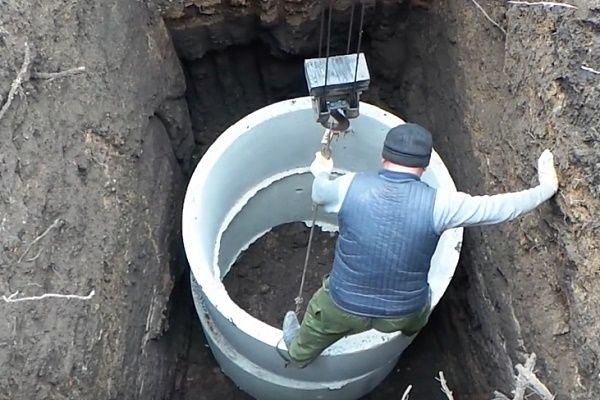

Първият пръстен, оборудван с дъно, се поставя директно върху бетонната плоча (или замазка). Равният монтаж на детайла е гаранция за строго вертикално положение на цялата конструкция, без наклон и изкривявания. Върху долния елемент се поставя вторият и веднага се уплътнява шевът.

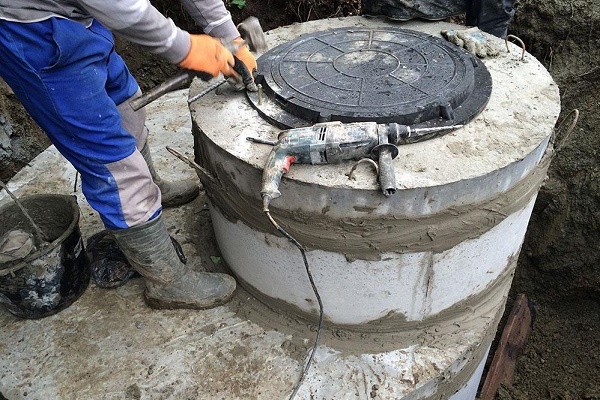

За запечатване и хидроизолация на фугите се използват различни разтвори, мазилки и ролкови материали. С помощта на рубероид, залепен с битумен разтвор, се затварят съединенията и пукнатините от външната страна, за вътрешни работи не е подходящ.

Също така слаб се счита обикновеният циментов разтвор: при движения на почвата се проявява неговата крехкост, в резултат на което се напуква и рони.

Съществуват множество съвременни модифицирани мастики и разтвори, които притежават достатъчна здравина и еластичност. Някои от тях могат да се нанасят върху влажни съединения или фуги, които вече се намират под водно налягане.

Използват се различни начини за хидроизолация на бетонен септик за защита на стените от разрушителното въздействие на агресивната химическа среда, която често се съдържа в канализационните отпадъци.

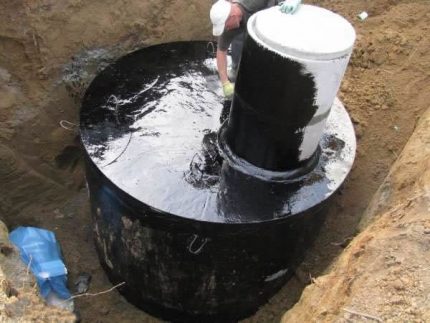

Хидроизолация на готовото съоръжение отвън с битумна мастика. Извършва се, за да защити стоманобетона от влагата, намираща се в почвата, и да увеличи степента на херметичност.

Ето някои от ефективните средства за уплътняване на съединения и вътрешна херметизация:

1. Хидропломби, които се разширяват при втвърдяване, затваряйки плътно всякакви пукнатини. Примери: Ватерплаг, Пенеплаг, Хидростоп. Единственият им минус е високата цена.
2. Разтвори за нанасяне върху цялата повърхност: Антихидрон, Хидротекс, Бастион.
3. Материали за уплътняване на дълбоки фуги, импрегнирани с фиброрезина Kiilto FIBERPOOL – шнурове и въжета от юта, лен, коноп.
4. Уплътняващи ленти от каучук, например, RubberElast.
5. Течно стъкло, добавено в циментовия разтвор
6. Херметици на водна основа: Пенеплаг, Пенетрон, Пенекрит.

Качествената хидроизолация осигурява цялост на конструкцията за срок до 35 години.

След като се уверите, че съединението между пръстените не пропуска вода, можете да монтирате следващата част.

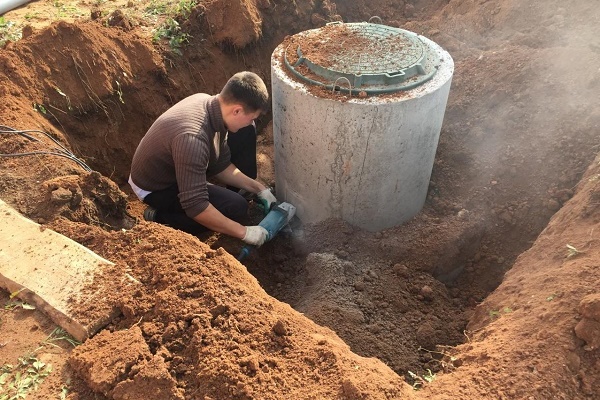

Приблизително на 20 – 30 см под дълбочината на сезонното замръзване на почвите е необходимо да се направи входен отвор за канализационната магистрала. На същия етап се полага тръбата и се свързва с резервоара. Мястото на съединението се херметизира старателно.

В северните области тръбите, минаващи над дълбочината на замръзване, се изолират допълнително, както и горната част на накопителния резервоар.

При грамотно свързване на тръбопровода изходът на магистралата трябва да се намира над средното ниво на отпадъчните води. Горната част на резервоара остава свободна.

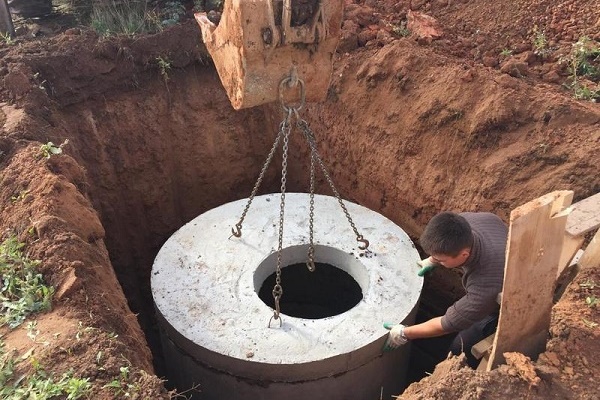

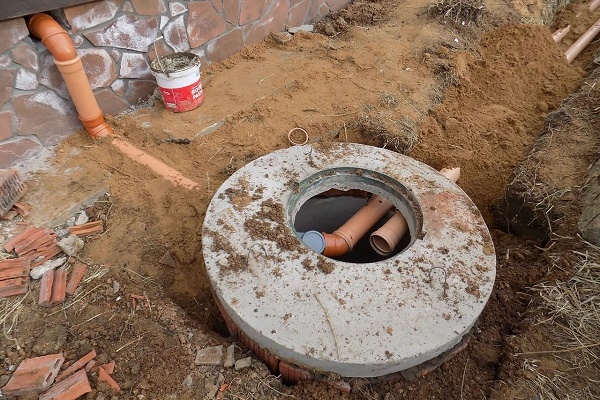

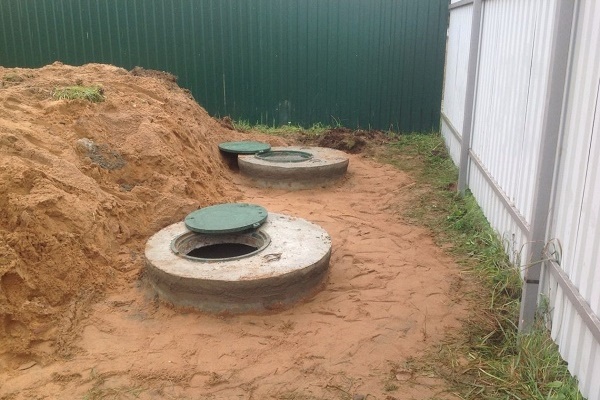

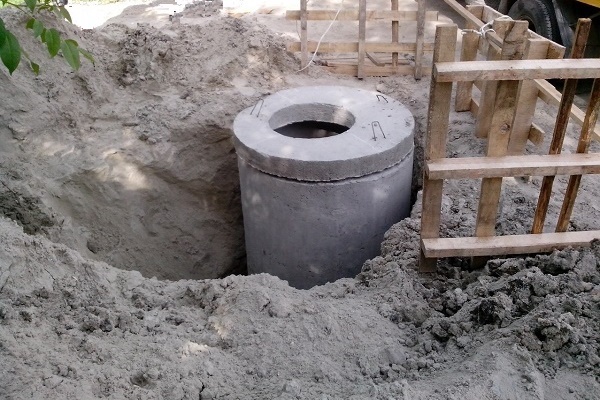

На 3-ти или 4-ти пръстен се монтира гърловина, след това – плоча за покритие. В плочата от заводско производство е предвидено кръгло отверстие за люка. Още едно отверстие, с по-малък диаметър, е необходимо за вентилационна тръба.

Последен щрих – обратна засипка. Ако към почвата се добави сух цимент, надеждността на конструкцията ще се увеличи, а рискът от разрушение от движения на почвата ще намалее.

Етап #4 — оформяне на техническия отвор

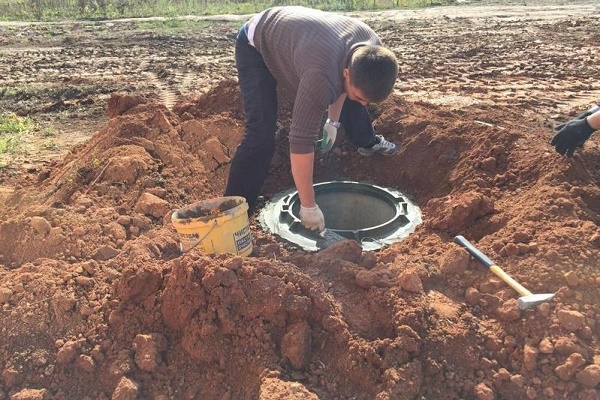

Най-добрият вариант за външно оформяне е канализационен люк с плътно затварящ се капак. Неговият евтин аналог е просто дървен капак, закрепен на панти.

Люкът е необходим за обслужване на изгребната яма – изпомпване на отпадъци или подмяна на филтриращия слой.

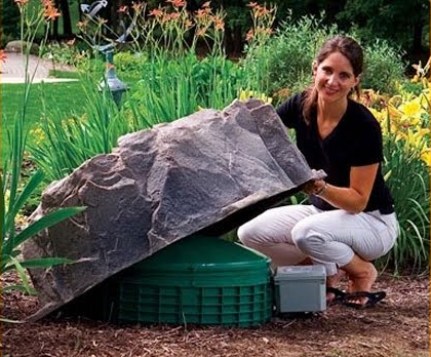

Пластмасов декоративен капак за канализационен люк във вид на едър естествен камък. Напълно затваря входния отвор, на фона на заобикалящата зеленина изглежда напълно естествено.

В последно време се приема да се маскират канализационните съоръжения, особено в случай че изглеждат недостатъчно естетично. За тази цел се купуват декоративни изделия, имитиращи зелени насаждения или едри камъни.

Но не е задължително да се използва закупен декор, може от дървени летви да се сглоби изящна цветна стойка и да се украси с цъфтящи растения.

Изводи и полезно видео по темата

Няколко съвета от професионалисти ще ви помогнат да определите типа на ямата и да построите резервоар от бетонни пръстени по всички правила.

Етапи на строителство на изгребна яма с подробни коментари:

Монтаж на бетонни пръстени:

Полезна информация за люкове:

Както виждате, устройството на изгребна яма от бетонни заготовки е достъпно дори за неопитен строител. Но помнете, че за строителството на функционално съоръжение са необходими спазването на норми, изпитан проект, точни изчисления и най-вероятно ще е необходима помощ от монтажници.

Ако не сте уверени в силите си, помислете за възможността за инсталиране на накопителен съд от пластмаса или дори на заводски септик.
