Устройство на сливна яма: популярни схеми за проектиране + анализ на правилата за определяне на дълбочината

Строителството на локално пречиствателно съоръжение позволява да се осигури качествено преработване и филтриране на канализационните отпадъчни води до състояние на техническа вода. Но такъв вариант на организиране на автономно отвеждане на водите излиза скъпо.

Алтернативно решение за извънградски или вилни къщи – обустройство на изгребна яма със собствени ръце. Съществуват няколко варианта на самоделни изгреби, отличаващи се по материали за направа и функционалност. Кой от тях е по-предпочитан? Нека се опитаме да разберем.

В статията са описани популярни схеми на изгребни ями, както и са предоставени поетапни инструкции за тяхното изграждане. Практични препоръки ще ви помогнат да направите правилния избор и да организирате отвеждането на канализационните отпадъчни води самостоятелно.

Изгребната яма – част от автономната канализация

За събиране на битови и домакински отпадъци е необходим накопителен резервоар, който трябва редовно да се изпразва с помощта на специализирана техника. Обикновено това е голям съд или съоръжение, заровено в земята.

Размерите и формите на изгребите могат да се различават, но някои съставни части трябва да присъстват при всички конструкции:

• резервоар, чийто обем съответства на нуждите на собствениците на къщата;
• отводен вход, през който канализационните отпадъчни води постъпват в резервоара;
• технически люк, необходим за контрол и обслужване;
• вентилационна тръба, отвеждаща на безопасна височина вредните газове.

Често пренебрегват устройството на вентилация, оставяйки за проникване на въздух вътре отвор или цепнатина, а понякога дори напълно запушват ямата. Това не е правилно: неприятната миризма на газове при определена концентрация е още и опасна.

Все още се срещат външни тоалетни-клетки, които напълно заместват вилната канализация: те едновременно са и място за изхождане, и накопител за хранителни отпадъци.

Всички, които изпитват дискомфорт от разходки в утринния хлад, отдавна вече са оборудвали пълноценна канализационна мрежа. Тя включва възли на свързване към тоалетната чиния, мивките, ваната или душа, и тръбопровод, свързващ точките, намиращи се вътре в къщата, с заровения наблизо резервоар.

Минимален вилнен комплект, който позволява редовно да се мие и да се поддържа домът чист – това е тоалетна + душ + мивка в кухнята. Съответно канализационната система вътре в сградата свързва санитарните устройства.

Външната част на системата – тръба от стената на дома до накопителния резервоар. Права и сравнително къса тръба (но според нормите на СНиП не по-къса от 5 м) – това е идеалната схема за придвижване на отпадъчните води.

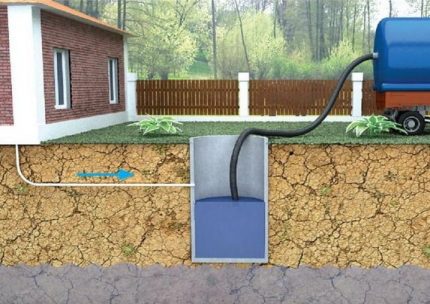

Най-простата схема на устройство на вилна канализационна система с изгребна яма. Задължително допълнение е обустройването на път – подход за асенизационна машина.

Понякога се налага да се оборудват сложни комуникации, свързващи няколко ръкава, да предположим, за отвеждане на отпадъчните води от дома, банята, гаража или лятната кухня. Но в този случай вместо обикновена изгребна яма се инсталира септик, който освен събиране и натрупване, още и пречиства водата, а след това я извежда за доочистване в почвата (кладенец, канавка).

Видове изгребни ями по материал на изработка

За оборудване на изгребни ями се използват както заготовки от фабрично производство, така и подръчен материал, например автомобилни гуми или червена тухла, останала от строителството на къщата.

Нека разгледаме конструктивните особености на различните модели и да разберем кой от накопителните резервоари ще издържи по-дълго.

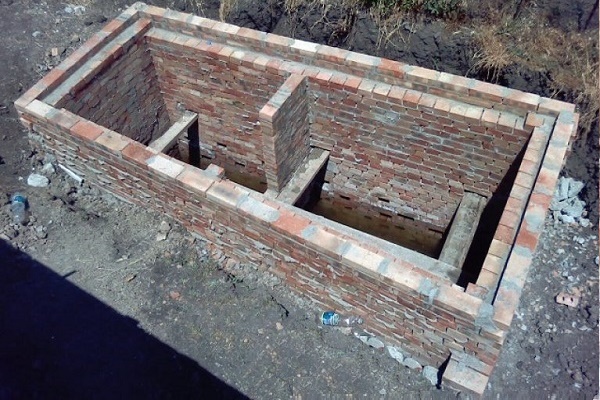

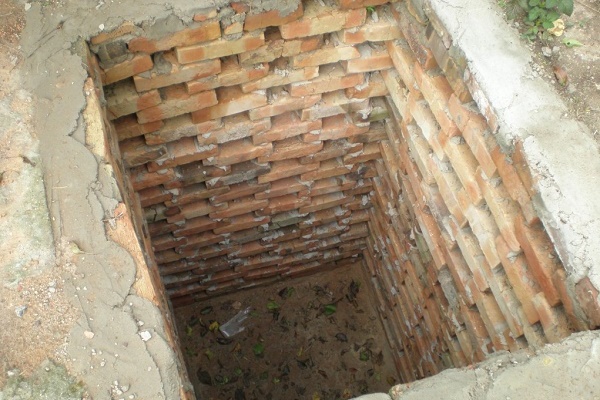

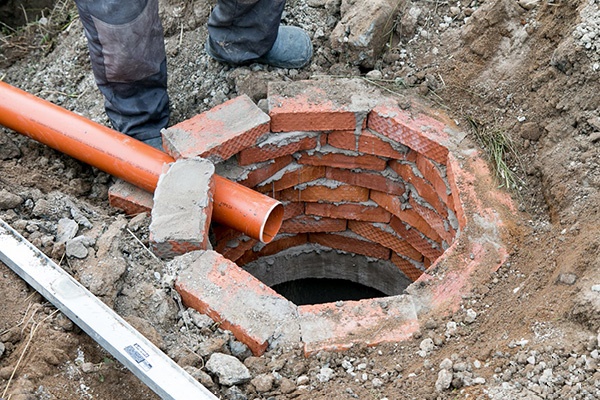

Тухлена зидария с хидроизолация

С появата на готови бетонни пръстени, чийто монтаж съкрати значително времето за изграждане на ямата, тухлата започна да се използва все по-рядко. Има смисъл да се прилага в краен случай, когато няма възможност да се закупи друг, по-модерен материал.

Понякога той остава в голямо количество след строежа на къщата, и ако времето позволява, може да се изгради и тухлен септик.

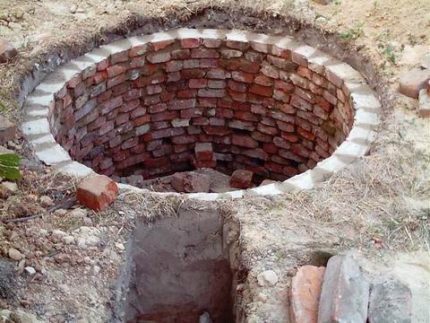

Формата на тухлената изгребна яма може да бъде всякаква: от кръгла, наподобяваща кладенец за вода, до правоъгълна – от конфигурацията срокът на експлоатация не зависи. Обикновено тухлената зидария издържа без ремонт не повече от 15-20 години.

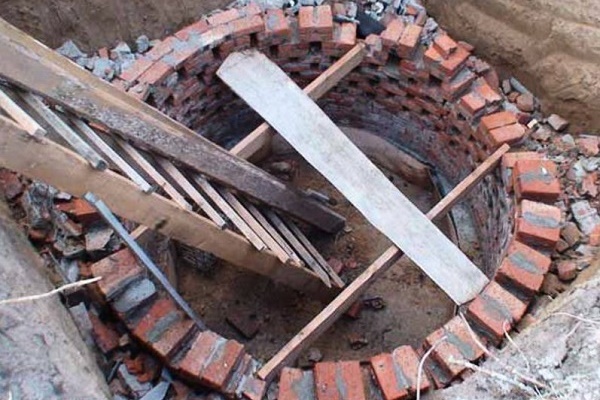

Тухлената зидария се изпълнява по традиционен начин, но първо се подготвя дъното. На пясъчно-чакълеста възглавница се поставя бетонна плоча, която се фиксира в почвата с помощта на армировка.

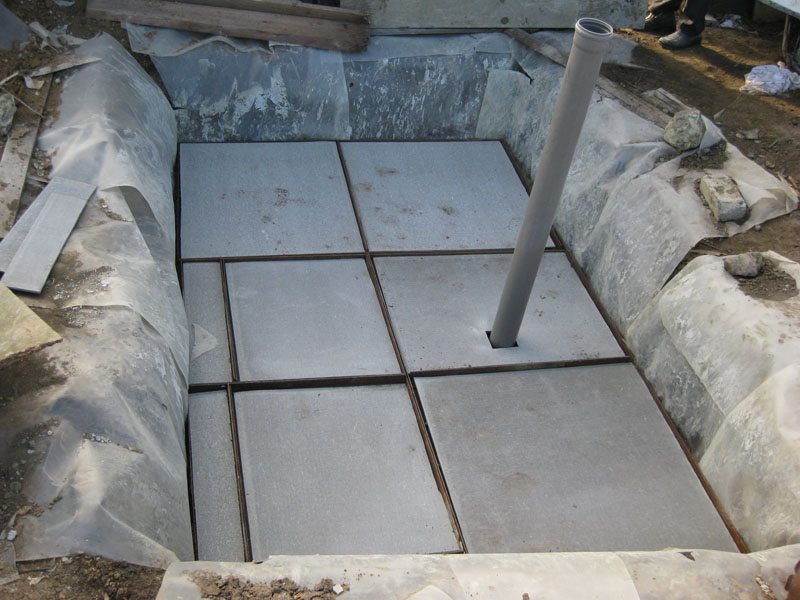

Готовата плоча може да се замени с изливане на циментов разтвор. Бетонните плочи могат да бъдат полезни и при изграждането на горната част – покритието, към което се закрепва техническият люк.

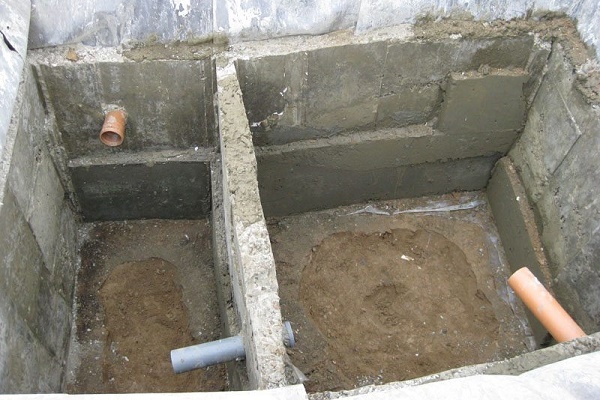

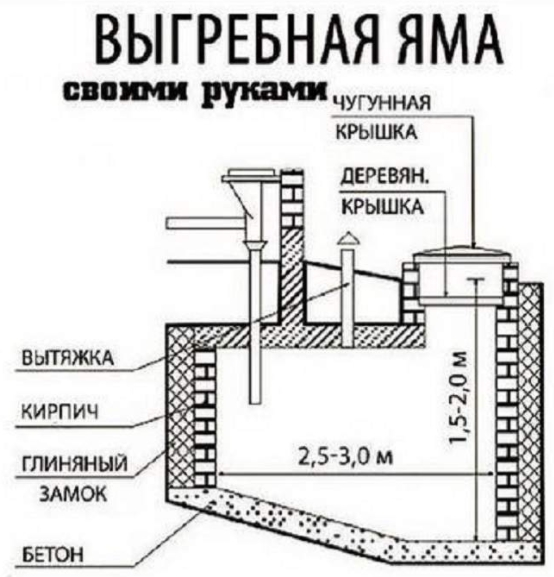

Един от вариантите на тухлена изгребна яма. Наред с хидроизолационния слой може да се използва глинен замък, който е естествена защита от проникване на грунтови води към стените на изгреба (+)

По този начин, устройството на тухлена яма включва следните елементи:

• бетонно дъно;
• тухлена зидария по периметъра;
• плочи за покритие;
• люк с капак;
• пластмасова вентилационна тръба.

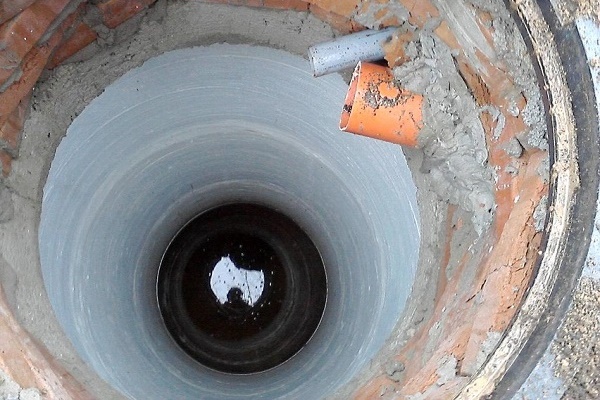

При изграждането на резервоар, състоящ се от сравнително малки елементи, е важно правилно да се извърши херметизацията, така че отпадъчните води да не попадат в прилежащата почва. Тя се състои от два етапа – хидроизолация на вътрешната и външната страна.

Добре са се доказали обмазочните мастики на основата на битум, както и съвременните проникващи материали като Пенетрон.

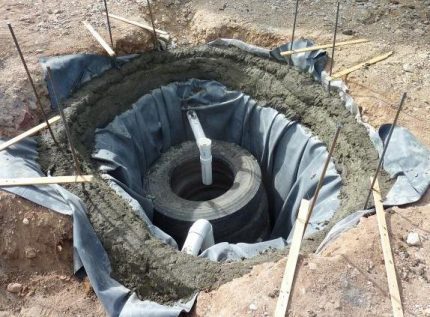

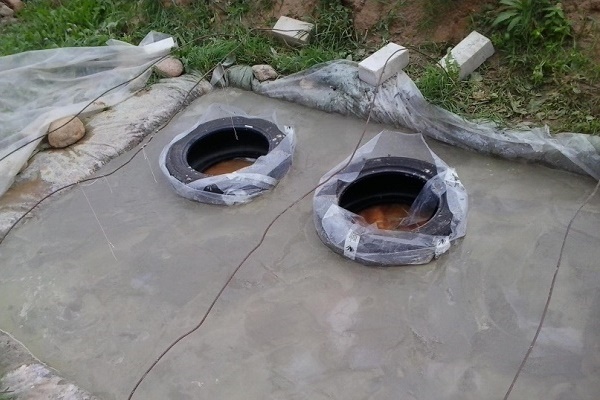

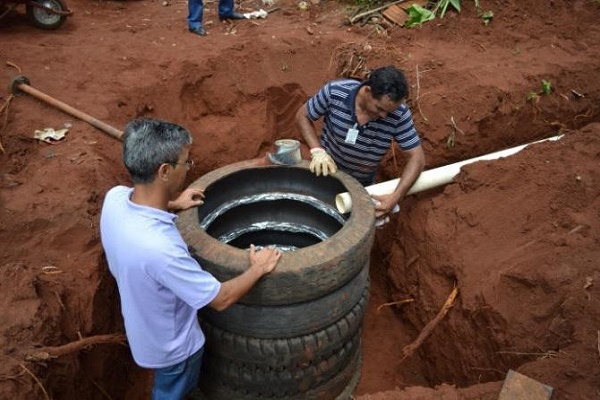

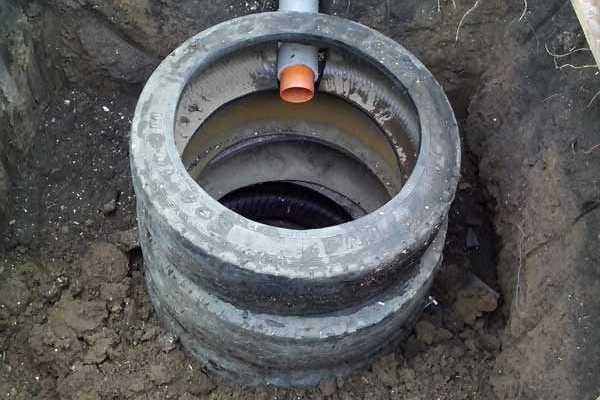

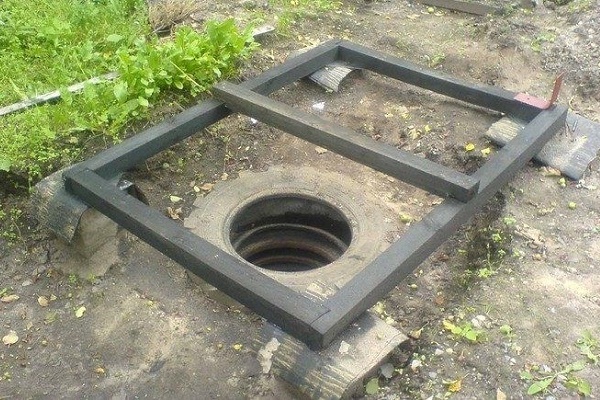

Кладенец от автомобилни гуми

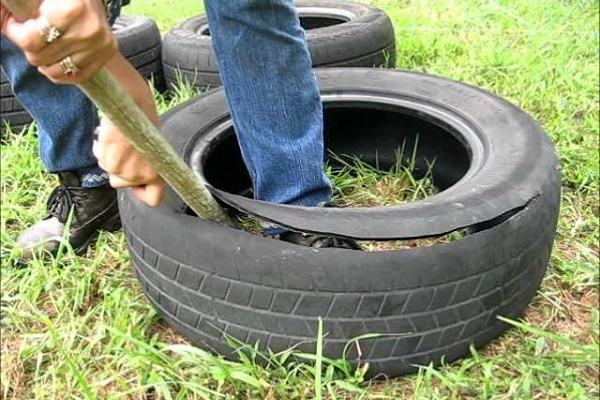

Най-ненадеждното решение, чийто експлоатационен срок не надвишава 10 години, е яма от гуми. Автомобилната гума не е предназначена за използване като част от канализацията, поради което с времето не издържа на въздействието на агресивни химикали и се разрушава.

Освен това, възникват трудности и с уплътняването на фугите между гумите за осигуряване на херметизацията на кладенеца.

Ненадеждността на нестабилната конструкция се компенсира чрез оборудване на ямата отвън: правят защита от пясъчно-циментов запълване, херметизират цялото съоръжение, използват геотекстил и рубероид

Дъното на ямата се оборудва по традиционния за всички резервоари начин: полагат бетонна плоча или правят циментова замазка. В горната част обикновено изграждат настилка от здрави дъски и оставят отвор с капак за обслужване – изпомпване на канализационните отпадъци.

Резервоарът от гуми не може да бъде голям по обем, затова се пригответе за често викане на асенизатори.

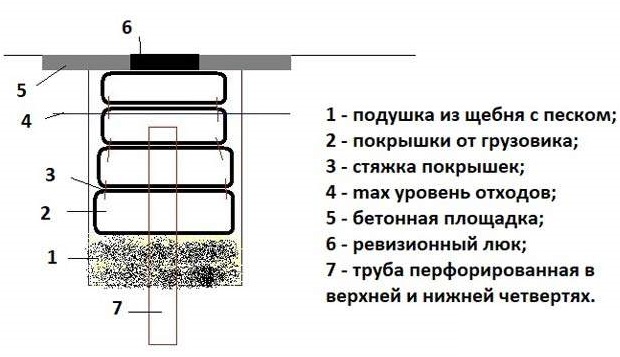

Схема на устройството на отточна яма от автомобилни гуми. За да се увеличи интервалът между посещенията на асенизаторите, в дъното на ямата се монтира перфорирана тръба, през която част от течността просмуква в почвата (+)

Трябва да се разбере, че след известен период (в някои случаи – от 3 до 5 години) ще се наложи да се разглоби гумената конструкция и да се изгради нов кладенец, защото отточната яма от гуми не подлежи на ремонт.

Поради тази причина опитните строители препоръчват да се монтират по-здрави конструкции, проектирани за 50 години – например, резервоари от бетонни елементи.

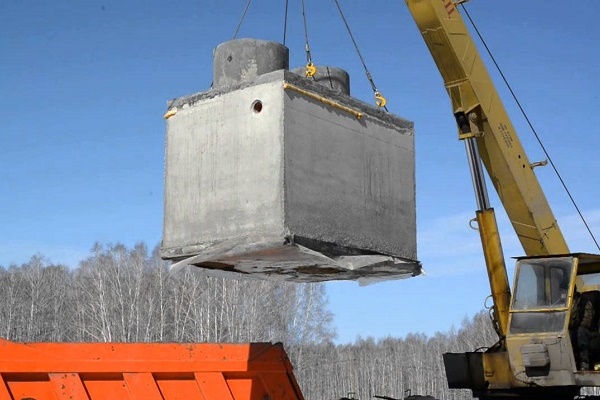

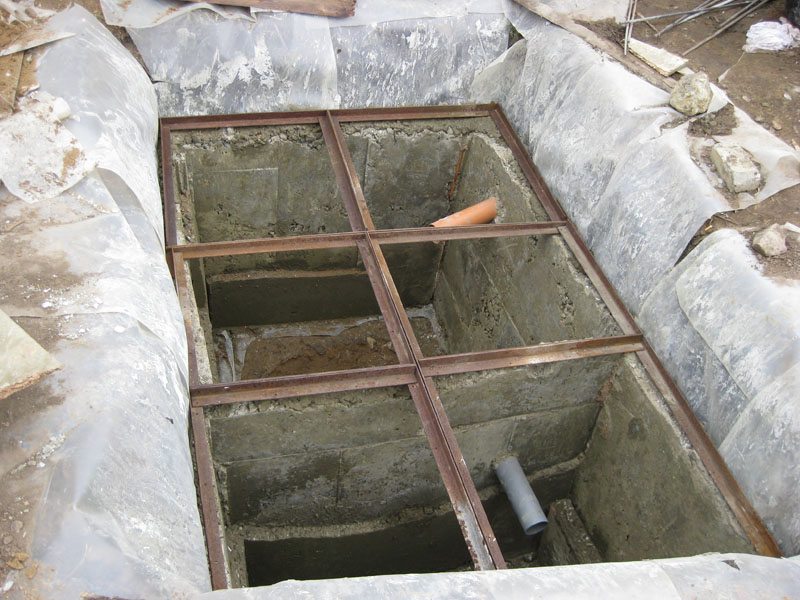

Монолитен бетонен резервоар

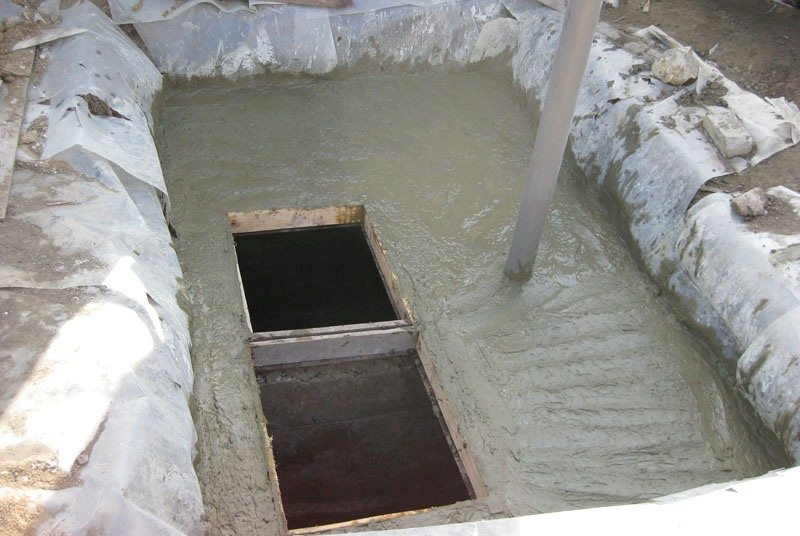

Изграждането на обемен резервоар от бетон принципно се различава от изграждането на конструкции от отделни готови елементи (тухли, блокове, гуми). То се състои не в сглобяване, а в създаване на кофраж с последващо бетониране.

Резултатът от строителните работи трябва да бъде здрав, надежден, херметичен бетонен резервоар с експлоатационен срок не по-малък от 50 години.

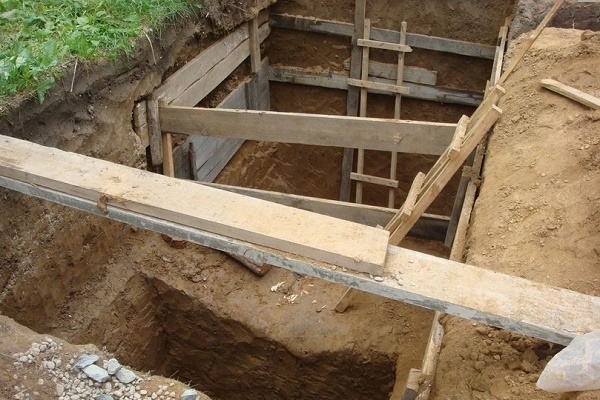

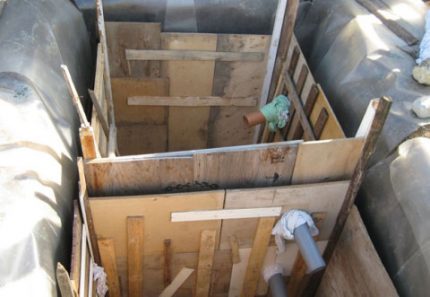

За кофража се използват дървени дъски, останали от строителни работи, парчета шперплат, греди. Също така ще е необходима армировка – за укрепване на бетонните стени и основата.

Ред за изграждане на отходна яма от монолитен бетон:

• подготовка на изкопа, изравняване на дъното;
• армиране и бетониране на основата;
• изграждане на кофража;
• монтиране на армировка за стените;
• поетапно изливане на бетон;
• монтиране на плочата за покритие;
• хидроизолация на съоръжението;
• устройване на вентилация и люк;
• засипване.

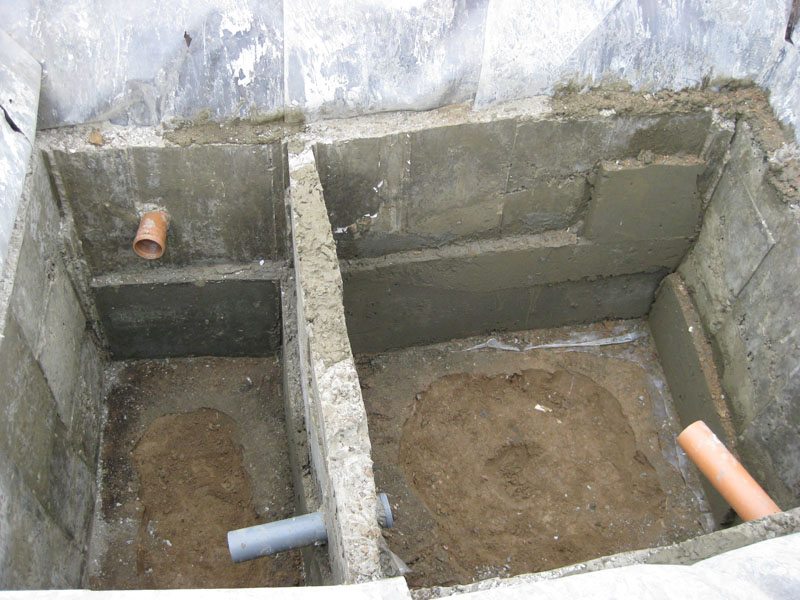

Често при изграждане на най-прост септик се използва по-сложна схема от две камери. Просто казано, приблизително в центъра на конструкцията се монтира бетонна преграда с отвор за преливане.

Двукамерното съоръжение частично избистря отпадъчните води, а прилагането на допълнителен филтрационен кладенец позволява част от канализационните води да се насочват направо в почвата.

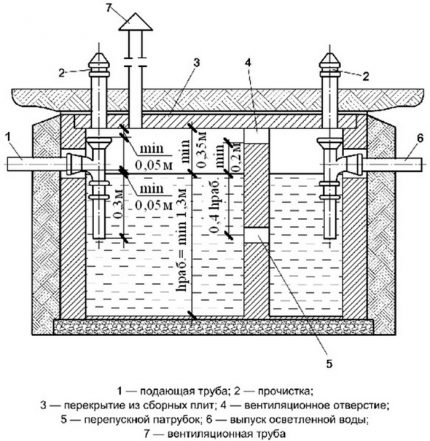

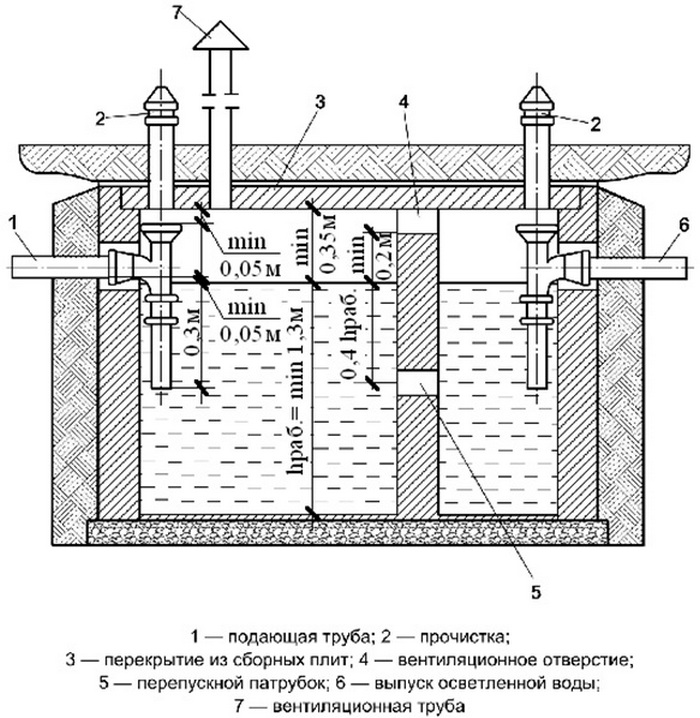

Схема на бетонно монолитно съоръжение с два отсека с посочване на възможни размери. И двете камери имат връзка под формата на преливна тръба, монтирана под нивото на входния отвор (+)

Особеност на ямата от монолитен бетон е дългият период на изграждане и спазването на нормите за подготовка на циментовия разтвор.

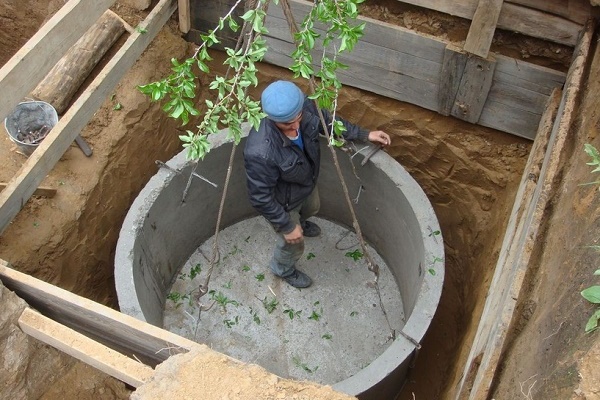

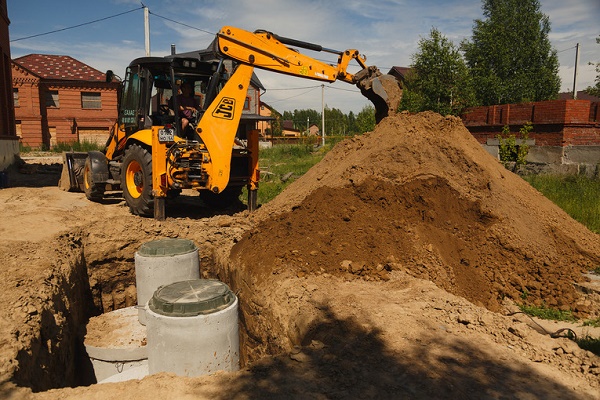

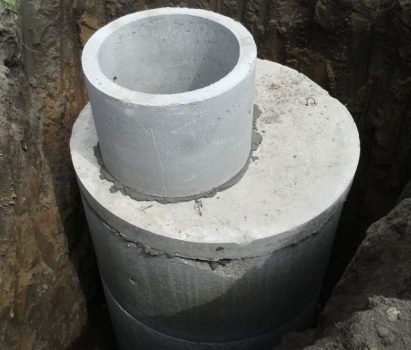

Изгреб от бетонни пръстени

Съоръжение от готови бетонни блокове от заводско производство се предпочита поради няколко причини:

• скорост на изграждане – строителството отнема по-малко време;
• относителна достъпност – цената попада в категорията на демократичните;
• дълготрайност – при спазване на правилата за строителство, съоръжението служи повече от 40 години;
• здравина – кладенецът от тежки пръстени, скрепени с ключово съединение, е много по-здрав от конструкция от гуми или тухли.

Бетонните пръстени, както и други детайли за строителство (дъно, покривни плочи, допълнения), могат да се закупят на най-близкото предприятие, което произвежда стоманобетонни изделия. Алтернативен вариант – да направите стоманобетонни пръстени самостоятелно.

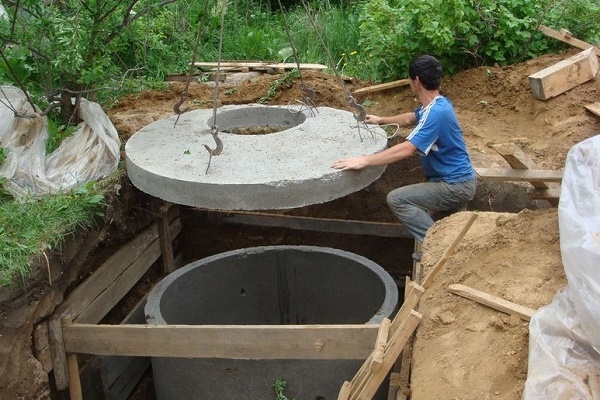

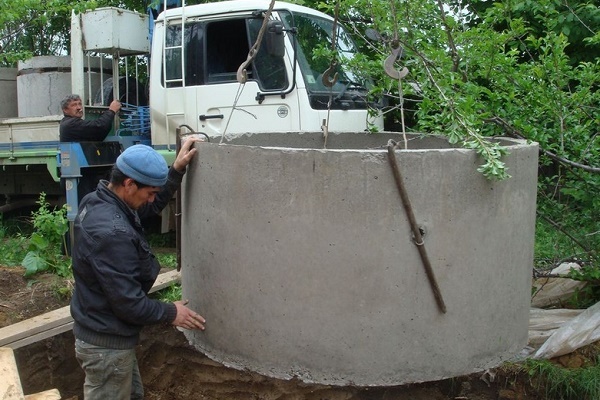

Ще трябва да наемете техника и да наемете бригада работници, но монтажът ще стане бързо, за разлика от създаването на монолитен резервоар.

Височината на изгребната яма от бетонни блокове (следователно и обемът на резервоара) зависи от количеството на канализационните оттопи. Най-популярните конструкции се състоят от 2 или 3 пръстена и са предназначени за обслужване на семейства от 2-4 души.

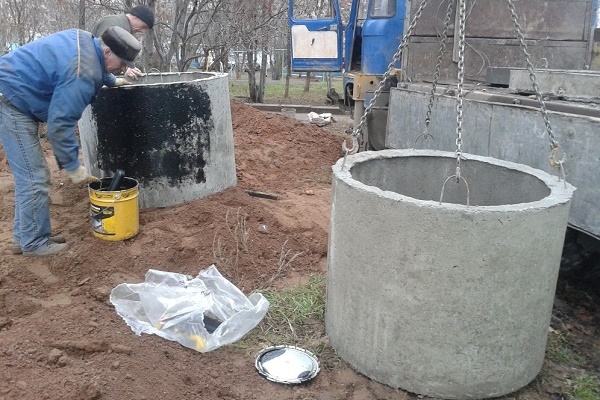

Освен бетонните заготовки ще е необходима засипка за основата (пясък и чакъл), хидроизолация за запечатване на фугите и външна херметизация на готовото съоръжение. За придаване на здравина и стабилност на конструкцията в почвата за засипка се добавя сух цимент.

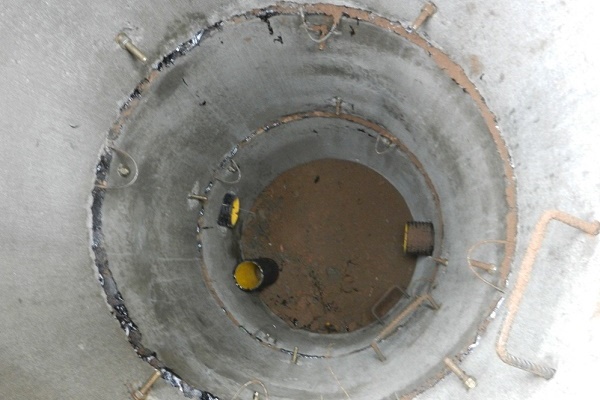

Схема на сливна яма от бетонни пръстени. Този вариант има перфорирано дъно, тоест е способен да пропуска част от оттопите навън. Подобно устройство на яма е невъзможно, ако в градинския участък преобладават глинести, а не песъчливи почви (+)

Въпреки наличието на схеми за изгребни ями без дъно, еднокамерните резервоари се препоръчва да се правят херметични, тъй като недостатъчно пречистените води замърсяват почвата и плодородния почвен слой.

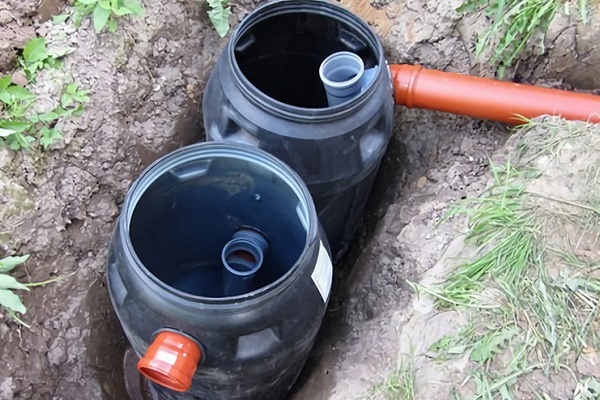

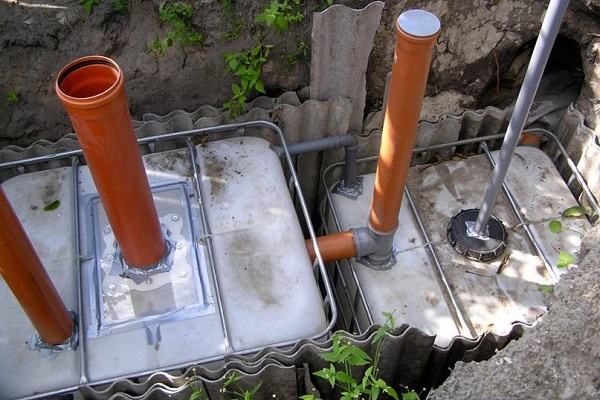

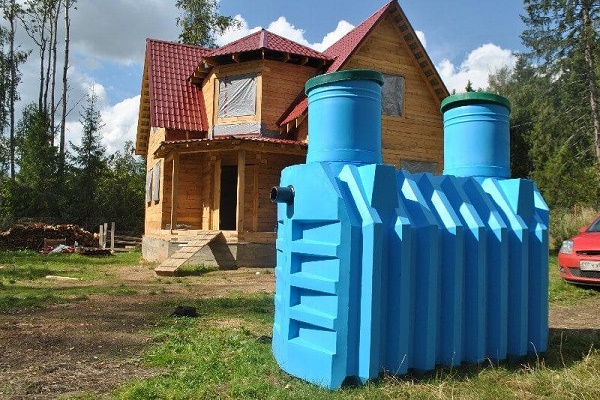

Пластмасов съд от фабрично производство

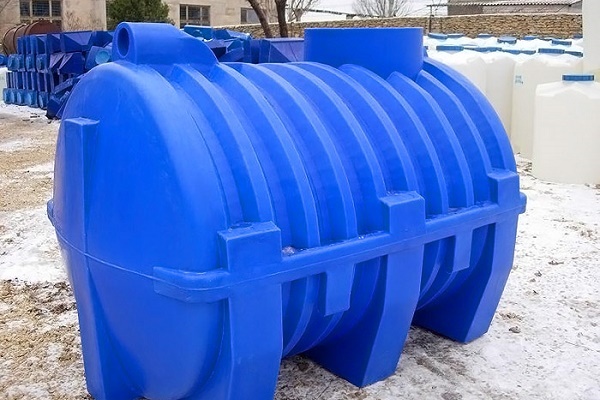

Ако искате да инсталирате сливна яма за един ден, обърнете внимание на готови модели от модифицирана пластмаса, представени на пазара за автономна канализация от известни компании.

Те се различават по форма и размери, но всички притежават достатъчна здравина, за да не се разрушат под натиска на почвата или от движението на подпочвените води.

Предимствата на пластмасовите модели са в здравината, подсилена с ребра за твърдост, и абсолютната херметичност. В резервоара от полиетилен, за разлика от сглобяемите аналози, няма съединения и запечатани шевове, следователно няма риск от разхерметизиране.

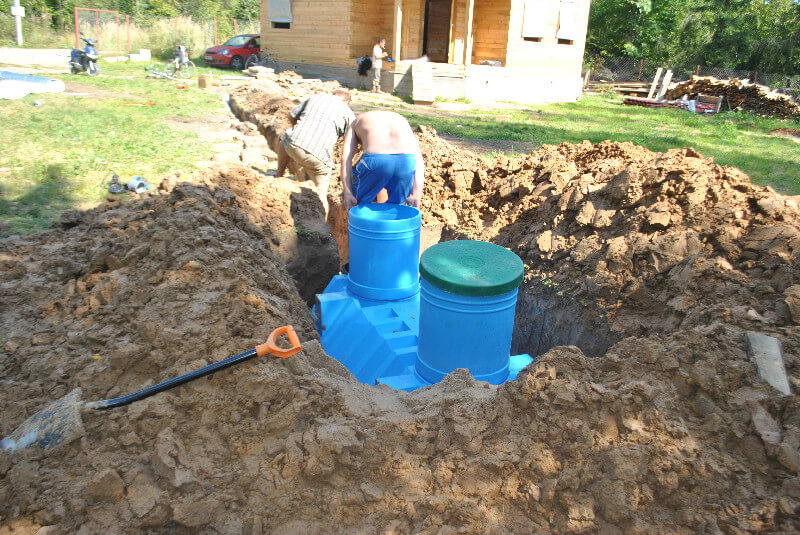

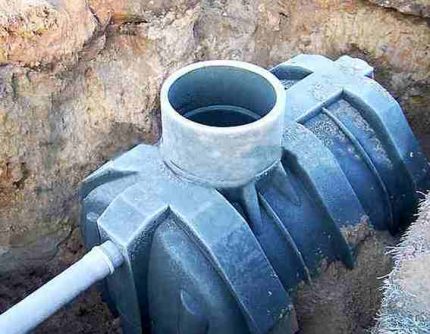

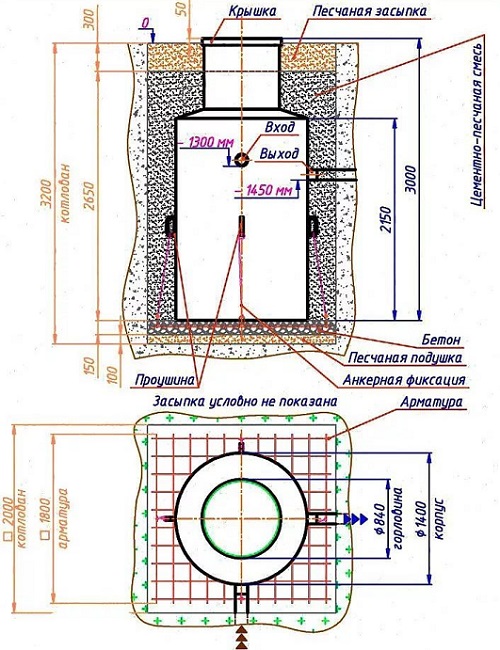

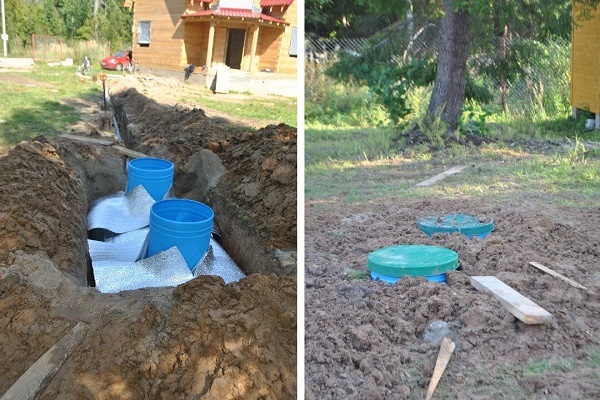

Монтажът на пластмасовия резервоар се извършва по проста схема: изкопава се котлован, укрепва се дъното (при ненадеждни почви или високи подземни води), поставя се резервоарът, свързва се към тръбата и се извършва засипката.

Процесът на изпомпване на канализационните отпадъци става по обичайния начин – с помощта на асенизатори.

Повече за избора и монтажа на пластмасовия резервоар четете в тази статия.

Преглед на популярни схеми

Въпреки материала на изработка, канализационните съоръжения могат да имат различна конструкция. Разликата се отнася, в по-голяма степен, до броя на камерите – от една до три. Нека разгледаме схемите, които най-много подхождат за осигуряване на частни домове с автономна канализация.

Отделен накопителен съд

Изгребна яма от една херметична камера – най-простият вариант. Той не замърсява околната среда, следователно е безопасен и екологичен. Такава яма заема минимум място и тъй като се намира под земята, не пречи на отглеждането на цветя или на оформянето на лехи наблизо.

Ограниченията се отнасят до засаждането на дървета, които с корените си могат да разхерметизират канализационното съоръжение.

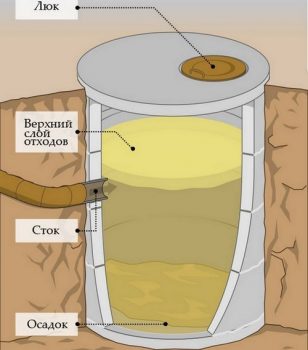

Схема на най-простата еднокамерна изгребна яма. Необходимо е да се следи сточните води да не се издигат над нивото на врязването на канализационната тръба и своевременно да се извикват асенизатори.

Еднокамерният акумулатор е актуален за тези, които рядко използват канализационната система, т.е. рядко посещават вилата. Съществува и още един вариант – ако в къщата живее сам човек, а канализационната система се състои от минимум активни точки на ползване (тоалетна, душ, мивка).

При изграждане на резервоара е необходимо да се помни, че той не се пълни догоре, а до нивото на входа на тръбата, затова се използва само 2/3 от обема. Обикновеният накопител изисква редовно изпомпване, а за това трябва да се подготви удобен подстъпен път за асенизационните камиони и е по-добре да се сключи договор за постоянна поддръжка.

Изгребна яма без дъно

Вариант на единичен накопител – яма с филтриращо дъно. Основното предназначение на филтъра е да пропуска част от отпадъчните води директно в почвата, за да се намали натоварването на съоръжението и да се намали броят на виканията на специалисти за изпомпване на отпадъците.

Конструкцията на долната част на резервоара се различава от плътното дъно на херметичната камера. Това може да бъде съоръжение от бетонни елементи, тухлен кладенец или пластмасов съд.

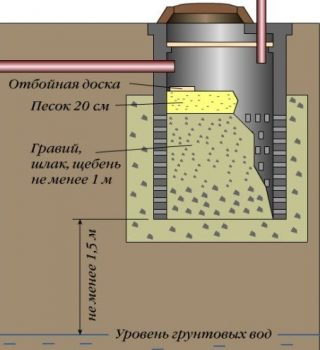

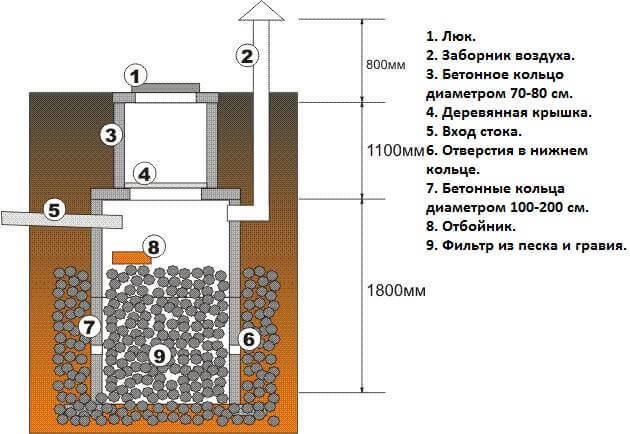

Схема на изкопна яма с перфорирани стени и филтриращо дъно. Като филтър служи дебела пясъчно-чакълеста възглавница, която с времето трябва да се обновява.

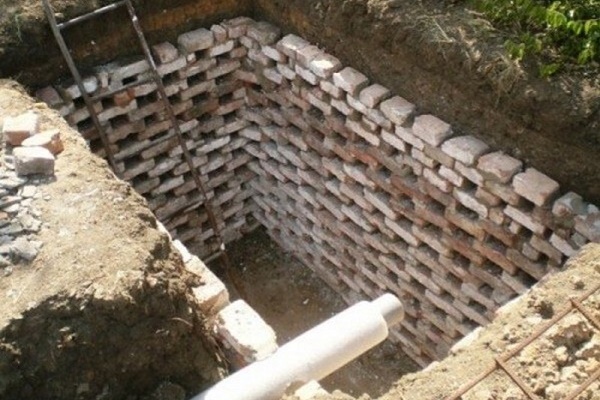

В почви със слаба пропусквателна способност, например в пластични песъчливи глини, е целесъобразно да се направи допълнителна перфорация на стените. За целта се оформят малки отвори на около 10 – 15 см.

Разполагат ги по цялата височина на почвения филтър в шахматен ред. По този начин се увеличава площта на филтрация, като следствие се ускорява процесът на утилизация.

Две важни условия при устройството на филтрация:

• песъчлива или песъчливо-глинеста почва – рохкава, с висока степен на водопропускливост;
• ниско ниво на залежаване на водните хоризонти.

Плътни глинести почви, твърди песъчливи глини, глинести почви с всякаква консистенция просто няма да попиват вода, следователно устройството на перфорация е безполезно.

Тази схема е по-подходяща за изграждането на филтриращи кладенци, които са втори или трети отсек и се монтират след накопителя. Качеството на доочистването в почвата на частично осветлената вода е много по-високо, отколкото на неутаените канализационни отпадъци от първия накопител.

Изпомпването на отпадъци от яма без дъно се извършва малко по-рядко, отколкото от обикновена яма. Ако филтърът се запуши – режимът на изпомпване е еднакъв.

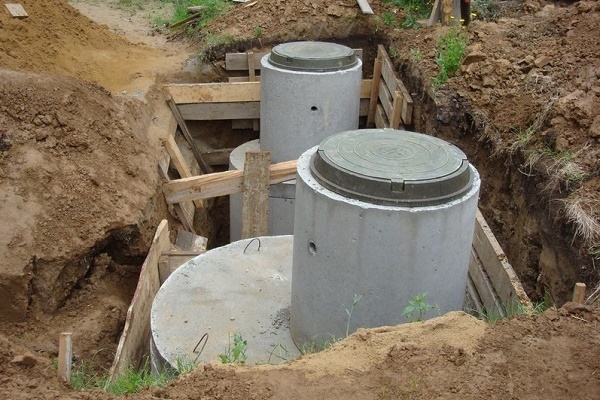

Двукамерен септик от бетонни пръстени

Усложнен вариант на изкопната яма – двоен резервоар.

Той може да има различна конструкция:

• бетонен съд, разделен на 2 части с преграда;
• 2 кладенеца, свързани с преливна тръба.

Въпреки някои разлики в конструкцията, целите на изграждането на двукамерните модели са еднакви – да се разделят отпадъците според степента на замърсяване. В първата секция, която е пълноценен накопител, започва преработката на отпадъците от анаероби, в резултат на което се образува твърда утайка и мътна течност.

Във втората – отпадъчните води се осветляват още повече, утайката е много по-малка.

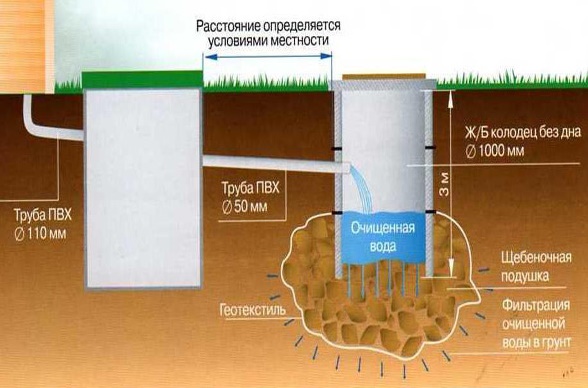

Вариант на устройството на двукамерен септик. Вторият резервоар представлява филтрационен кладенец, който приема отпадъчни води от първата камера и ги изпраща за доочистване в почвата (+)

Ако вторият резервоар се оборудва с компресор, пречистването ще бъде по-ефективно, тъй като преработката ще се извършва и от аеробни микроорганизми. Двукамерните модели по същество вече не са просто акумулатори, а септици, способни да пречистват частично канализационните отпадъчни води.

Кратко процесът на изграждане на двукамерен септик от бетонни пръстени е представен от следната фото-подборка:

Как да определите дълбочината на изгреба?

Размерите на сливната яма, включително и дълбочината, зависят от обема на отпадъчните води. Първо изчисляваме общото количество отток за денонощие, умножаваме по 10-14 дни (в зависимост от честотата на изпомпване), намираме необходимия работен обем. Работен – значи само до нивото на врязване на тръбата.

Ако е необходим работен обем 4 м³, добавяме още 1/3 и получаваме обема на резервоара – 6 м³. Познавайки обема, изчисляваме колко бетонни пръстена са необходими или каква е дължината/ширината/височината на монолитното съоръжение.

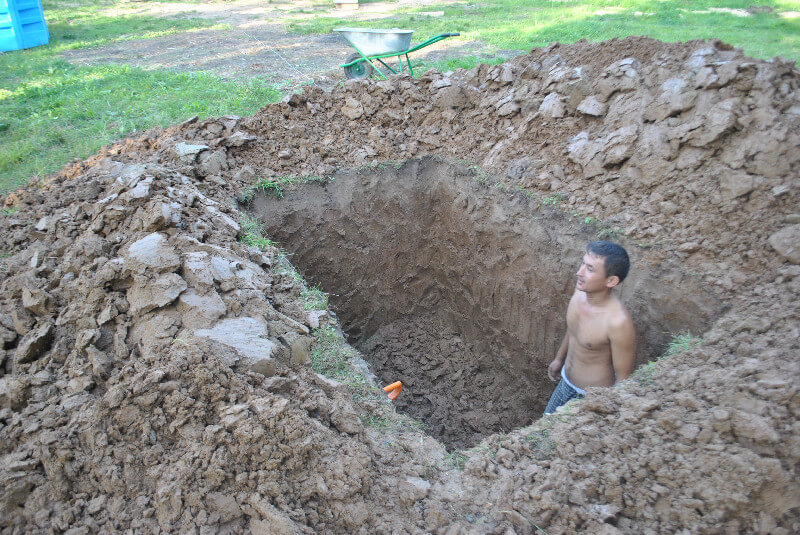

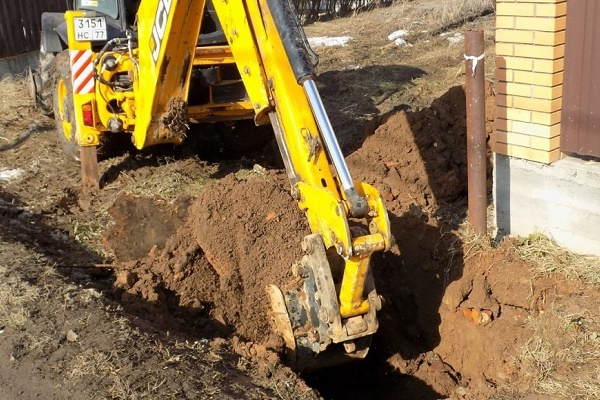

При устройството на изкопа добавяме 0,3 м за изравняване на основата и изграждане на пясъчно-чакълеста възглавница. Изчисляваме дълбочината на сливната яма така, че при монтажа част от гърловината (приблизително 0,2 м) да се вижда над повърхността на земята.

Неголям издатък – застраховка срещу пролетното пълноводие. При риск от сезонно наводнение гърловината може да се повдигне с 0,5 м.

По-добре е предварително да подготвите чертеж с посочена дълбочина и други размери, а след това стриктно да се придържате към направените изчисления. При закупуване на готови резервоари, инструкцията за монтаж и инсталация се доставя в комплекта (+)

Изчисляването на дълбочината на яма без дъно е малко по-различно. Изкопът за изгребна яма с перфорация е по-дълбок от херметичния аналог поради устройството на метров пясъчно-чакълен филтър. За да не сбъркате с изчисленията, просто добавете дебелината на филтриращата възглавница към височината на съоръжението.

При изчисленията не забравяйте за разположението на водните хоризонти – от основата на изгребната яма до горния водоносен слой трябва да бъде най-малко 1 м.

Изводи и полезно видео по темата

Правилата за изграждане на накопители и септици са много подобни, затова препоръчваме да гледате следния интересен тематичен материал.

Изграждане на тухлена яма с преливник при високи нива на подземни води:

Полезна информация за устройството на двукамерно съоръжение:

Подробни сведения за изграждането на септици:

След като се запознаете с конструкционните особености и характеристики на изгребните ями, можете самостоятелно да оборудвате канализационна система на крайградски парцел. Ако възникнат затруднения при съставянето на схемата или изчисляването на дълбочината, препоръчваме да се обърнете към опитни инженери.

Имате ли практически умения за изграждане на изгребна яма в крайградски парцел? Споделяйте натрупаните знания, задавайте въпроси по темата и участвайте в дискусиите. Формата за коментари се намира по-долу.
