Газов и електрокотел в една система: особености на сглобяване на паралелна схема

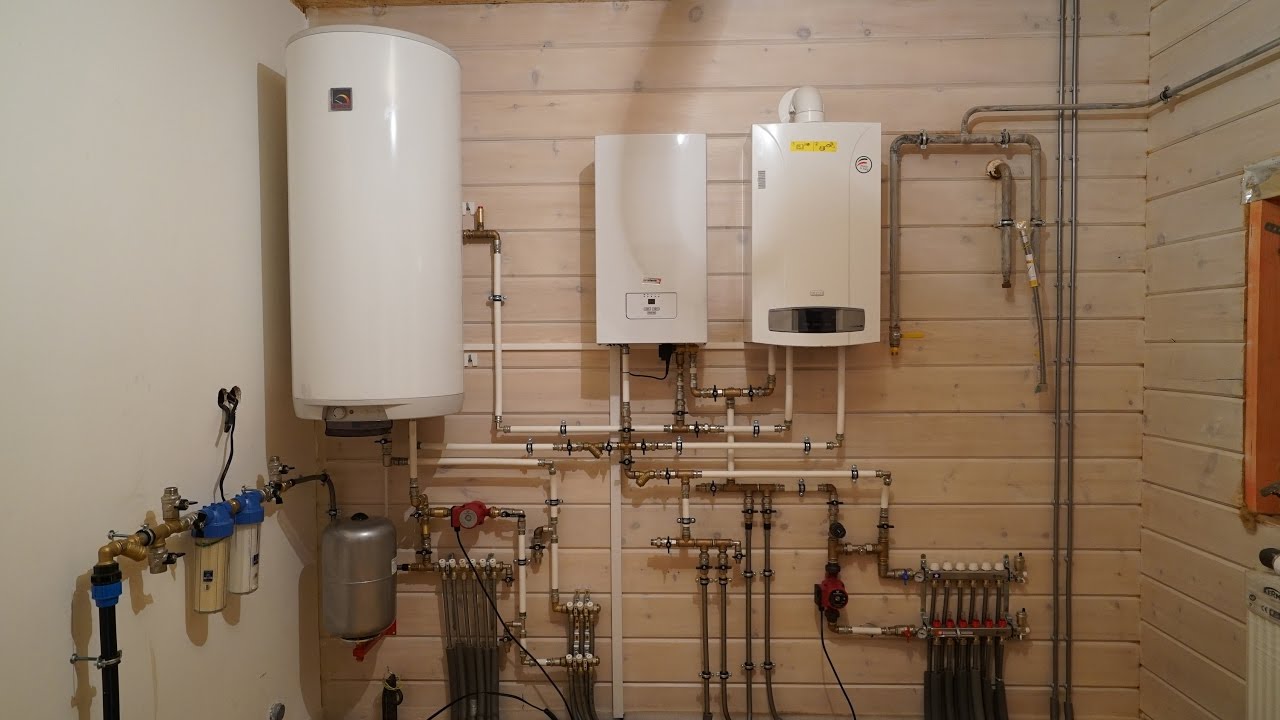

Класическата отоплителна схема с един генератор на топлина е добре позната на всеки собственик на къща. Но комбинирайки газов и електрокотел в една система, можете да постигнете много по-голям практически ефект. Твърди се, че такова свързване е много по-икономично от обикновеното. Звучи примамливо, нали?

При логическо разсъждение възникват съмнения: как електричеството ще помогне да се спести бюджет, след като цената му е много по-висока от тази на газа? И защо изобщо да се прави това от гледна точка на целесъобразността за усилване на мощността на агрегатите? Не е ли по-просто да закупите просто един производителен котел?

Всъщност проектът за такова съвместяване е напълно оправдан. Ще ви разкажем подробно как да сглобите отопление с електрически и газови уреди. Ще научите за устройството на тази система и нейната целесъобразност. Ще ви помогнем да съставите схема и да не пропуснете важни нюанси при изграждането на комбинирана отоплителна линия.

Защо да поставяте два котела?

Ролята на водещия във връзката „газ+електро“ обикновено се изпълнява от газовия агрегат. Това е логично поне заради по-ниската цена на използваното гориво. Но по-горе прозвуча думата „спестяване“ и не е ясно в какво се състои намаляването на разходите.

Работата е там, че в много региони действа тариф за електроенергия по система ден/нощ. В отделни случаи се оказва, че е малко по-икономично от плащането за газ. Разликата е съмнителна, но като допълнителен повод в сметката на аргументите за двойната комбинация може да послужи.

Инсталирането на електрически котел в комбинация с газов може да играе резервна или допълнителна роля в общата организация на топлоснабдяването. При избор на мощност на оборудването трябва да се ориентирате именно към целите на неговото използване.

Разбира се, това не е толкова сериозна причина, че незабавно да проектирате отоплителна система с 2 котела. Основните предимства на схемата са усилване на мощността и безпроблемна работа. При избора и инсталирането на топлогенератор трябва ясно да разбирате, че всеки уред и подаването на гориво не са вечни.

Прекъсват електрозахранването, може да блокират газопровода поради изтичане, ще спадне напрежението в мрежата или ще настъпи обикновена повреда на самия агрегат. В този случай рискувате да останете без топлина и топла вода през студения сезон.

За да осигурите непрекъсната работа на отоплителното оборудване или увеличите мощността на системата като цяло, е възможно да се допуснат до работа 2 котела, функциониращи на различно гориво.

Това се нарича свързване на допълнителен (за увеличаване на мощността) или резервен източник на енергия, в зависимост от целите и възникващите ситуации.

Възможност за реализиране на съвместно свързване

Да се проектира обикновено отопление на газ не е толкова лесно. Тоест да се създаде работеща схема е лесно, а да получи одобрение – проблематично. Ситуацията с електрокотлите е по-малко плачевна по отношение на разходите за средства, време и проблеми с получаването на одобряващи процедурата документи.

А ето обединението на 2 разнотопливни агрегата. Изглежда, няма да се отървете от проблеми и ще ходите по инстанции буквално с години за разрешителни документи. Но това не е така.

Ограничения за съвместно използване на газов и електрически котел в нормативните документи няма. Въпреки това е необходимо да се съгласува такъв проект в газовата служба и да се получи разрешение, ако по използване на електроенергия надвишавате установения лимит в общата мощност на оборудването.

Всъщност, към такива схеми строителните норми са доста благосклонни. Ако сме по-точни, никакви забрани няма.

Прибори за отчитане на енергията и разхода на гориво са различни. Потреблението на ресурси не е надвишено, взривоопасна ситуация не е провокирана — монтирайте котлите, като спазвате стандартните норми, инструкции за монтаж на всеки. Никакви проблеми не би трябвало да възникнат.

Напомняме, че монтажът на газови котли трябва да се извършва в съответствие с СП 402.1325800.2018 (като този документ е задължителен, а не препоръчителен).

Как да свържете два котела в системата?

Не може просто така да се вземат и как да се свържат 2 уреда, системата или няма да работи, или ще работи неправилно. Необходимо е да се използват внимателно разработени и добре проектирани от инженерно-техническа гледна точка.

Основните схеми на свързване са две, това са:

• Последователна, когато всички елементи са свързани един с друг без допълнителни възли. В този случай един уред ще нагрява топлоносителя, а втори ще го донагрява;
• Паралелна, при която включените в схемата уреди имат 2 възела на свързване и котлите работят независимо един от друг.

Последователната система е по-подходяща за маломощни котелни инсталации и се използва рядко.

Последователното свързване се счита за непрактично, дори само поради факта, че не може да се свали един котел, без да се засегне вторият. Всъщност проблемът се решава чрез инсталиране на байпаси и спирателна арматура, но все пак паралелното свързване е за предпочитане.

Между това паралелното свързване в единна система на газов и електрически котел притежава множество предимства. Затова именно то се използва най-често, въпреки че при това устройство се изисква по-голямо количество материали и се счита за по-скъпо.

В такова устройство можете във всеки момент да изключите един от уредите и дори да го свалите за подмяна или ремонт, вторият ще продължи да работи в нормален режим.

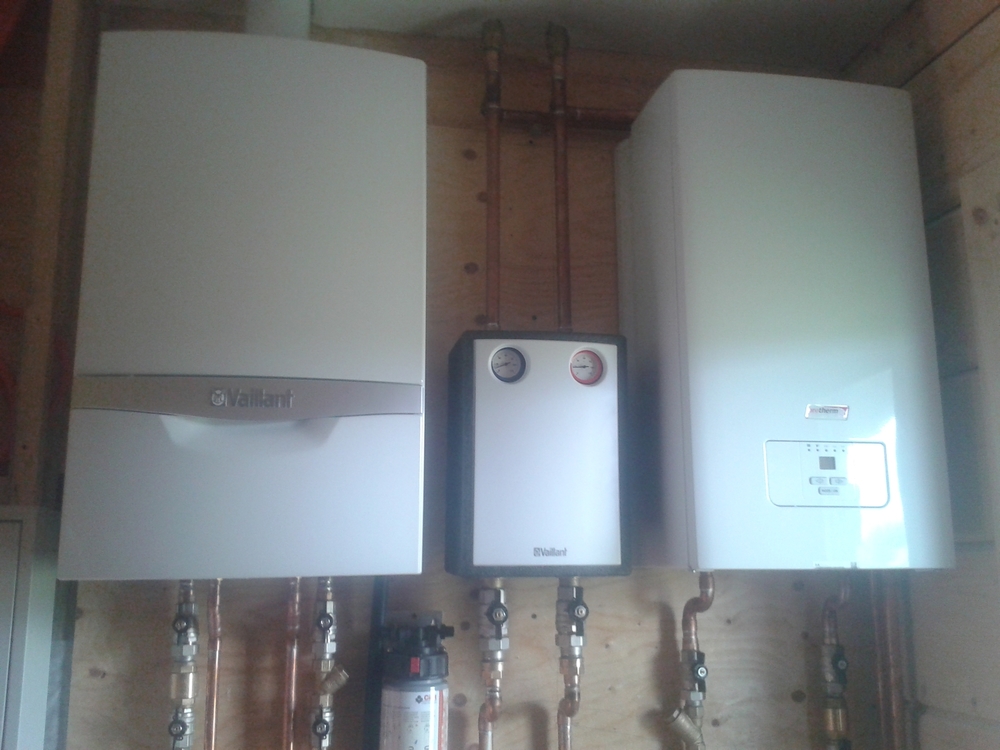

Особености на паралелното свързване

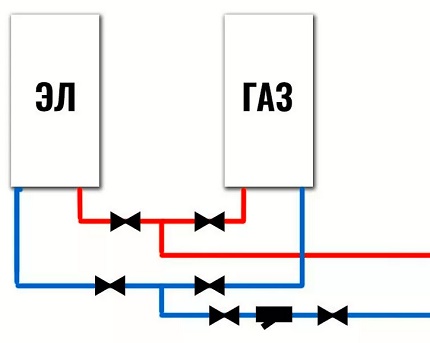

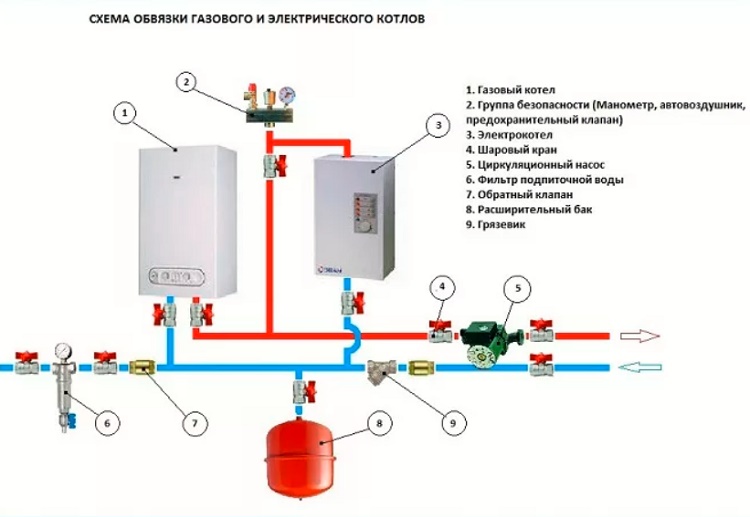

Нека разгледаме по-подробно как изглежда стандартната схема на паралелно свързване на газов и електрически котел:

• Към всеки агрегат отиват контури за подаване на топлоносител. Те се присъединяват към обща линия.
• Задължително при това е необходимо да има групи за безопасност и спирателна арматура.
• Към другата линия се свързват контури на връщащите магистрали, също оборудвани със спирателни вентили.
• На връщащата магистрала (или на подаването), пред възела за съвместяване на контурите на обвързване, се монтира циркулационна помпа.
• Магистралите на двата отоплителни агрегата се свързват към колекторите.
• На един от разпределителните колектори се монтира разширителен съд. Към неговата тръба е свързан и контур за допълване, с оборудване с възвратен клапан и спирателна арматура.
• От разпределителните колектори отиват магистрални клонове към топъл под, радиатори, бойлер, на всеки са монтирани циркулационни помпи и клапани за източване на топлоносител от системата.

Това не е принципна схема, а само основните ѝ особености. Тя в общи линии дава представа как по-добре да се свърже към основния газов котел допълнителен електрически котел. Вариантът на сглобяване може да се усложни и усъвършенства, например със система за автоматика и сервозадвижване.

При паралелно свързване може също да се монтира хидрострелка и блок за автоматика, но преди това внимателно обмислете такова решение, техният монтаж не винаги е целесъобразен.

Варианти за управление с ръчен старт/автоматика

Управлението на системата за резервиране на котлите или изключване на излезлите от строя може да се осъществява ръчно или в автоматичен режим. Да се остави системата да работи с един изключен котел не е целесъобразно, тъй като водата ще продължи да циркулира.

Представете си какво ще стане, когато охладената обратна вода тръгне в обратна посока и започне да се смесва с подаването, охлаждайки топлоносителя и карайки напразно да работи помпата.

Ако по някакви причини не желаете да оборудвате котлите със сложни устройства, ще пускате агрегата сами. Тоест всичко е стандартно: трябва да включите уреда — завъртате всички необходими вентили и го включвате. При изключване извършвате действията в обратен ред.

Ако искате пускането на резервното оборудване да се извършва автоматично, системата се оборудва с автоматика, терморегулатори, датчици за температура на въздуха вътре и извън помещението, датчици за температура на топлоносителя, сервозадвижвания.

В принципната схема на автоматичното резервно пускане на отоплителния агрегат всички спирателни кранове задължително са в отворено положение. По срещуположната схема системата е оборудвана с обратни клапани, за да се избегне паразитна циркулация на топлоносителя през котела, който не работи в определено време.

Въпреки удобствата обаче, системата може да предизвиква определени проблеми, например хидравлично съпротивление на обратните клапани, което натоварва помпите, замърсяване и износване на самите устройства.

За автоматичното включване на отоплителния котел системата се оборудва с терморегулатор, който подава команди към блока за управление, в зависимост от показателите на температурния режим в дома. Времето за включване в случай на резервно нощно използване се настройва на таймера. Циркулационната помпа се изключва с помощта на магнитен пускател.

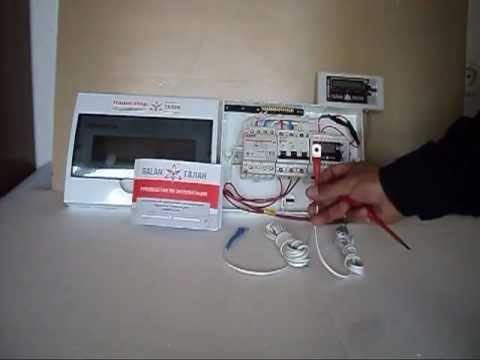

Автоматиката за електрокотли може да бъде вградена, домашно направена или закупена отделно. Въпреки това не трябва да я инсталирате сами само въз основа на съвети от интернет, без да притежавате необходимите умения. Поканете майстор за монтаж и правилни настройки на системата.

Когато избирате управлението, с което ще бъде оборудван електрическият котел, монтиран паралелно с газовия, трябва да спрете избора си на автоматика, в случай че:

• Резервният котел се включва през нощта, когато е неудобно да се пуска ръчно.
• За случаи на продължителни отсъствия от дома през отоплителния сезон.
• При ненадеждност на газовия котел.

В останалите случаи спокойно можете да използвате най-простата ръчна схема.

Хидрострелка в системата на паралелно свързване

Хидрострелката е уред, който осигурява хидравлично разделяне на потоците, подавани в отделните контури на отоплителната система. Тя играе ролята на буферен резервоар, който приема потока от топлоносител, нагрят от котлите, и го разпределя към консуматорите в разклонената система.

Често необходимият за тях обем топлоносител се различава, скоростта на движение на нагрятата вода и нейното налягане са различни. А в разглежданата ситуация движението на нагрятата вода от всеки от котлите стимулира допълнително и собствената си циркулационна помпа.

При включване на мощен помпа се получава неравномерно разпределение на топлоносителя по веригите. Задачата на хидрострелката е да изравни това налягане. Благодарение на това, че вътре в нея практически няма хидравлично съпротивление, тя свободно ще приеме и разпредели потоците топлоносител от двата котела.

Да разберем дали той е необходим в паралелна система за свързване на 2 котела, още повече че ако закупите и инсталирате хидроразделителя с помощта на майстор, а не със собствените си ръце, крайната сума ще ви изненада неприятно.

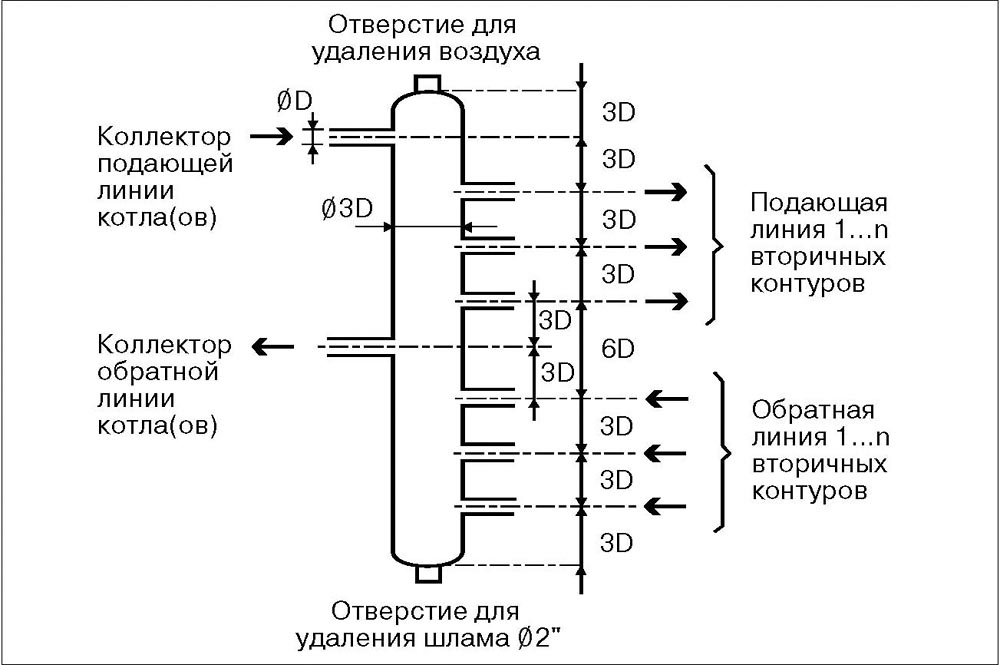

Уредът представлява отрязък от тръба с изводи, кухи или с филтриращи мрежи за отвеждане на мехурчета и отделяне на попаднали замърсявания. Може да се монтира във всяко положение, но по-често вертикално, като се оборудва отгоре с обезвъздушител, а отдолу със спирателен кран за почистване. Хидрострелката се инсталира между котела и отоплителните вериги.

В класическата схема на свързване хидроразделителят обикновено не е необходим, тъй като конфликтът между 2-3 помпи може да се изравни и без това устройство. Съответно, ако вторият котел се използва единствено като резервен и в системата няма повече от 3-4 помпи, той не е особено необходим.

Но ако веригите с принудена циркулация са повече или отоплителните котли работят едновременно на пълна мощност — най-добре е да се извърши монтаж на това устройство. Отново, не е известно дали ще използвате втория котел постоянно или само в резервен режим, така че е по-добре да се презастраховате.

Изводи и полезно видео по темата

Синхронизация на работата и изключването на котлите в паралелна инсталация:

Инсталирането на 2 отоплителни котела, газов и електрически, е мъдро решение за увеличаване на мощността на отоплителното оборудване, както и за резервно отопление на сградата. Паралелното инсталиране на агрегатите не е толкова сложно, колкото може да изглежда в началото.

Най-важното е да изберете правилно схемата на устройството и да изчислите вярно общата или резервната мощност на оборудването. Ако не сте сигурни в своите възможности и не можете да се справите сами, най-добре се обърнете към водопроводчици. Те ще ви помогнат бързо и качествено да инсталирате системата за надеждно и комфортно топлоснабдяване на вашия дом.
