Как да изберем инвертор за отоплителен котел: критерии за избор + обзор на надеждни модели

Много съвременни отоплителни системи се управляват от автоматика и за коректна работа се нуждаят от постоянно подаване на електричество. Ако с енергийния ресурс се случват редовни прекъсвания, специалистите препоръчват да се закупи резервен генератор. Когато отсъствието на електричество се наблюдава рядко и не трае дълго, достатъчно е да се инсталира прогресивен инвертор за отоплителен котел.

Той превръща постоянния ток, изходящ от акумулаторната батерия, в променлив и позволява на отоплителното оборудване да функционира пълноценно в течение на определено време дори при отсъствие на електроенергия. Нека разгледаме по-подробно основните характеристики на уреда.

Общи характеристики на уреда

Инверторът е преди всичко преобразувател на постоянен ток в променлив. Паралелно той променя амплитудата на предаване и генерира изходен сигнал с подходяща честота. Да зарежда акумулаторната батерия и да контролира нейния текущ капацитет самият уред не може.

Много съвременни производители оборудват своите изделия с придружаващи елементи, допълнителни зарядни устройства и контролен управляващ блок. Такива модели вече се класифицират като източници на непрекъснато захранване (UPS) и притежават способността да решават по-широк спектър от задачи.

На непрекъснатата работа на инверторно оборудване за котли производителите дават голяма гаранция – от 10 до 12 години при 600-620 активни цикъла и разреждане на батериите на ниво 80-83%

Интегрирани в отоплителната система, те следят за наличието на ток в мрежата и, в случай на внезапно аварийно изключване на електричеството, известно време поддържат пълноценна работа на оборудването.

По този начин предотвратявайки потенциално възможното замръзване на водата в тръбите и радиаторите (през зимния сезон), повреда на отделни фрагменти от системата и други неприятни проблеми.

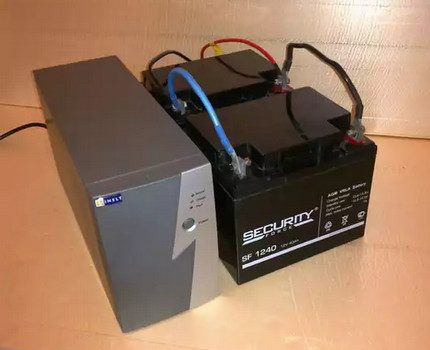

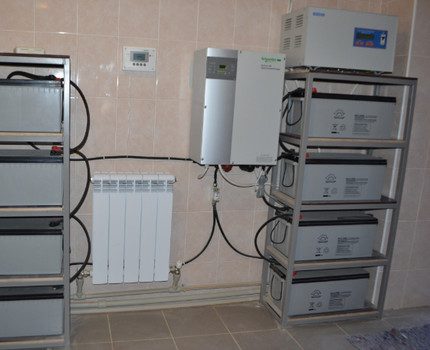

Инвертор, оборудван с допълнителен акумулатор, позволява на отоплителното оборудване дълго и качествено да работи дори при продължително отсъствие на централизирано подаване на електричество.

Простите, бюджетни изделия изпълняват само една пряка функция – осигуряване на котела с енергия за работа в продължение на определено време. Сложните прогресивни модули имат разширен потенциал.

Освен основната си мисия, те действат като стабилизатори и изравняват напрежението в системата, като по този начин предпазват оборудването от излишно натоварване и повреда.

Комплектация на инверторни източници на енергия

На съвременния пазар на битово спомагателно оборудване инверторите са представени в няколко варианта. Отделни марки произвеждат максимално прости агрегати, работещи само като преобразуватели на напрежение.

Акумулаторната батерия първоначално не влиза в комплекта на такива модули, но конструкцията позволява нейното свързване и потребителят може в бъдеще да закупи този елемент отделно.

Инверторно оборудване трябва да се закупува само от регионалното официално представителство на производителя. Там, освен изделието, на купувача ще бъде издадена гаранционна карта за обслужване и, в случай на установени в първите работни дни неизправности, ще замени стоката с изправна.

Някои видове инвертори имат вграден акумулатор с определена, като правило, малка вместимост, но увеличаването на неговия обем чрез външни допълнителни батерии не е възможно.

Уредите от този тип поддържат работата на отоплителното оборудване за кратко време и в голямата си част служат за това, собственикът да може да изключи системата от електрозахранване при аварийна ситуация.

В универсалните агрегати се вгражда базов акумулатор. Разширяването на капацитета на уреда се осъществява чрез добавяне на външни батерии. По този начин продължителността на работа на устройството се увеличава от няколко часа до няколко дни.

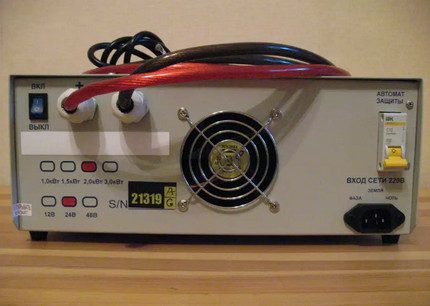

Конструкционни особености на изделието

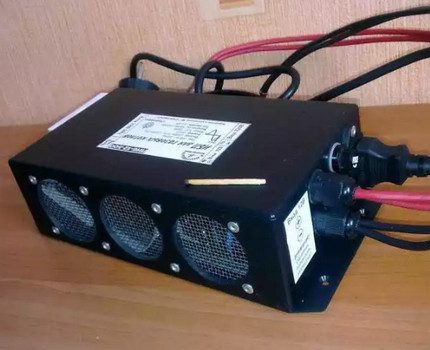

Инверторът има оптимални размери и по форма наподобява паралелепипед. Поставя се на пода в непосредствена близост до котела или се монтира на стена (ако това е предвидено от конструкционните особености на закупения модел).

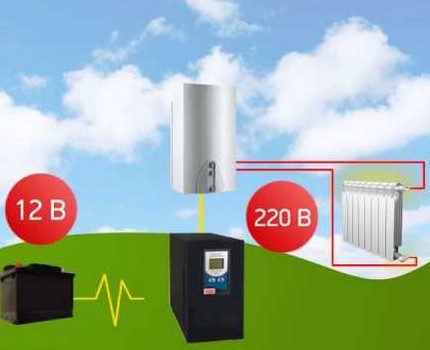

Работната акумулаторна батерия предава постоянен ток 12 V. Инверторът го поглъща и преобразува в променлив с традиционно напрежение 220 волта, а също така следи за степента на зареждане на самия акумулатор.

В напредналите модели вътре в корпуса са разположени блок за управление със система за превключване на котела и базова акумулаторна батерия. Първият възел държи под контрол наличието на енергия и своевременно превключва оборудването на автономен режим на работа, ако в централната мрежа възникнат прекъсвания на подаването на ресурс.

Вторият възел (акумулатор) осигурява захранване на всички електронни елементи на котела за целия период на изключване на енергията или до момента, докато зарядът не свърши.

Как се класифицират уредите?

Почти всички инверторни устройства са съставни елементи на UPS (непрекъсваемо захранване) и изпълняват една и съща функция – преобразуват постоянен ток от акумулатора в променлив.

В случай на неочаквано прекъсване на тока, резервната система за електрозахранване се активира, а отоплителното оборудване незабавно преминава в автономен режим на работа. Това позволява да се поддържа пълноценното функциониране на отоплението за определен период от време – от няколко часа до няколко дни.

По принцип на действие апаратите се разделят на три вида:

• Off-line (резервен);
• Line-interactive (линейно-интерактивен);
• On-line (двойно преобразуване).

Всеки тип устройство има свои специфични характеристики и възможности, които позволяват решаването на разнообразни задачи. След задълбочено проучване на параметрите на трите устройства, избирането на оптималния вариант за себе си няма да представлява никакъв труд.

Принцип на работа на агрегатите Off-line

Off-line моделът има проста конструкция и се счита за резервен. Когато електрическата мрежа функционира в стандартен режим и демонстрира стабилност, а напрежението не „скача“ между крайните стойности, уредът „спи“ и не участва в работата на битовата отоплителна система.

Ако нивото на тока спадне до 175 V, агрегатът превключва отоплителния котел на захранване от акумулаторната батерия. Веднага след като ситуацията се възстанови, инверторният UPS преподключва отоплителната техника обратно към основната мрежа.

Офлайн устройството е идеално подходящо за работа в комплект с газов отоплителен котел, но само в случай, че в централната електрическа мрежа не възникват проблеми със стабилизацията на напрежението.

Всеки преход от основния източник на захранване към автономния и обратно продължава не повече от 10-15 секунди и не се отразява по никакъв начин на функционалността на отоплителното оборудване.

Работният диапазон на повечето преобразуватели от офлайн тип е в интервала 170-270 V.

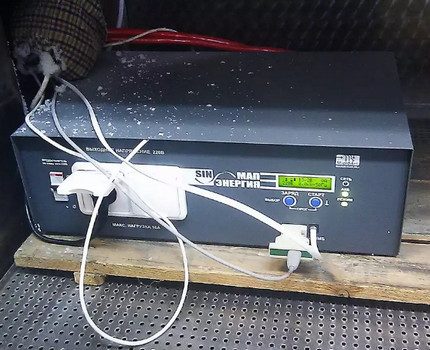

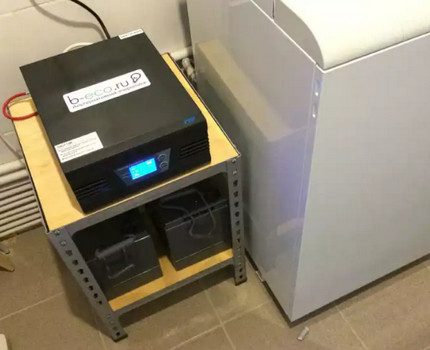

Прогресивните инверторни преобразуватели обикновено са оборудвани с информационни течнокристални дисплеи и регулатори на тока. В тях няма система за активно охлаждане. Благодарение на това работният процес е абсолютно безшумен и не притеснява обитателите с дразнещи звуци.

При постоянно „скачащо“ напрежение превключването от главната система към автономната се случва твърде често и води до бързо износване на акумулаторните батерии и самото устройство. Стабилизаторите не влизат в комплекта на уреда, затова при свързване, както на входа, така и на изхода, мрежовото напрежение не се променя.

Затова препоръчваме да прочетете нашата статия за това как да изберете стабилизатор на напрежението за отоплителен котел. Повече подробности – четете тук.

В зависимост от производителя и модела, резервните устройства могат да работят ефективно с електротехника с мощност от 300 до 3 500 вата. В някои модели е предвидено циклично функциониране и способност в продължение на денонощие и повече да не позволяват замръзване на комуникационните елементи на отоплителната система.

Как се държат модулите Line-interactive?

Линейно-интерактивното (Line-interactive) устройство представлява комутационно устройство и се счита за оптимален вариант на универсално оборудване. Конструктивно изделието се състои от офлайн източник, преобразувател, превключващо реле и нискочестотно стабилизиращо устройство.

В стандартен режим на работа на агрегата отоплителната техника консумира ресурс от централната енергийна мрежа. Изходното напрежение се контролира от стабилизатор и специални филтри (при някои модели), които изглаждат възникващите шумове и неутрализират смущенията в мрежата, към която е свързан самият котел.

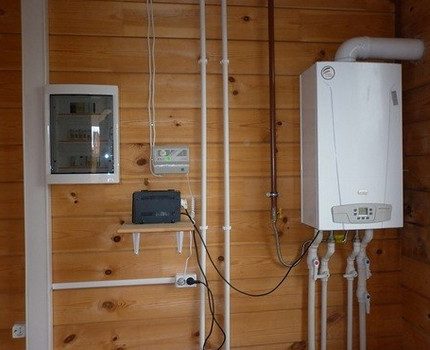

Газов котел, свързан към линейно-интерактивния преобразувател, оборудван с допълнителна външна акумулаторна батерия, може да работи от 8 до 10 часа (в зависимост от капацитета на батерията).

Агрегатите от линейно-интерактивен тип захранват електроприборите с полезна енергия за много кратък период от време (не повече от 20 минути).

За осигуряване на ресурс на отоплителните котли не се използват обикновени линейници, а усъвършенствани изделия с функция за разширение, предвиждащи свързване на допълнителна външна акумулаторна батерия. Такива устройства могат да поддържат работата на котела за по-дълъг период от време (до 10 часа в зависимост от производителя).

Линейно-интерактивният преобразувател включва акумулатора изключително бързо (приблизително за 2-4 секунди). Изходният поток на устройството може да бъде импулсен или синусоидален. За отоплителните котли специалистите препоръчват да се инсталира вторият вариант.

Вграденият токов стабилизатор дава възможност на оборудването да работи коректно без преминаване към батерия при разширен обхват на напрежението. Устройството осигурява резервно захранване от акумулатора и изравнява мрежовото напрежение. Към недостатъците на изделията се отнасят невъзможността за корекция на честотата на тока и минималното изглаждане на синусоидата (не повече от 20%).

Особености на on-line апаратите

Онлайн устройствата работят в постоянен режим.

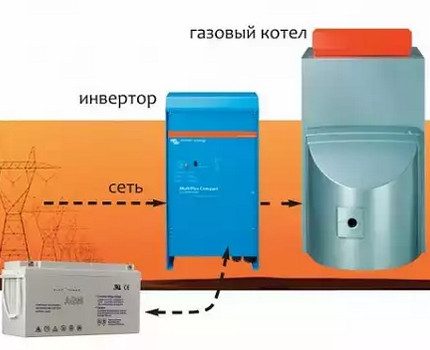

Условна схема на свързване на отоплителното оборудване в този вариант се изгражда в следната последователност:

• централна електрическа мрежа;
• инверторен източник на непрекъсваемо захранване;
• отоплителен котел.

Принципът на функциониране на устройството се свежда до повторно преобразуване на общите параметри на електрическата мрежа. На първия етап при входа в инвертора променливото напрежение се преобразува в стабилен еквивалент с показател 12 V.

След това се извършва обратен маневар и на изхода от инверторния апарат напрежението се превръща в променливо със стойност 220 V.

В онлайн системите акумулаторът изпълнява буферна функция и постоянно се подзарежда. Паралелно вътре в батерията се активира изходният преобразувател и формира от постоянно напрежение променливо с показатели 220 V 50 Hz, вече никак не зависещо от напрежението, образувано на входа.

Основният плюс на системата от този тип е осигуряването на захранващия блок на отоплителния котел с висококачествено напрежение. Сред минусите има само две позиции: високата цена на преобразувателното оборудване и ниското ниво на производителност.

Предимства и недостатъци на оборудването

Инверторът е удобен с това, че не е обвързан с определен вид източник на постоянно напрежение. Агрегатът може да се захранва с помощта на обикновен автомобилен акумулатор, генераторна уредба с прост принцип на токоизправяне на сигнала или пък от батерии на UPS.

Ако модулът не разполага с вградено зарядно устройство, собствениците ще трябва лично да контролират нивото на капацитет и степента на разреждане на апарата.

Сред основните предимства на апарата:

• широк моделен ред и възможност да се избере изделие с почти идеална изходна синусоида;
• коректна работа с всички източници на номинално напрежение и постоянен ток;
• разумна цена в сравнение с други подобни агрегати със сходна мощност;
• липса на ограничения за увеличаване на капацитета на акумулатора и продължителността на автономното функциониране.

Към недостатъците спадат следните критерии:

• липса на контрол над нивото на зареждане/разреждане на акумулатора;
• настройката на прага на задействане не подлежи на допълнителна корекция;
• необходимост от изграждане на външна комуникационна схема за автоматично активиране при прекъснато електричество в жилищното помещение;
• висока цена на «напредналите» модули с широк набор от възможности.

Окончателният избор на подходящо устройство е строго индивидуален. Всичко зависи от това, колко силно в мрежата «скача» напрежението, колко често потребителите се откъсват от подаването на ресурса от централната електросистема и колко дълго се налага да стоите без светлина.

Основни правила за избор на модул

Когато планирате закупуването на инвертор за котела, трябва да обърнете най-голямо внимание на следните параметри:

• показател на входното напрежение и ток;
• ниво на изходното напрежение;
• степен на изкривяване на синусоидата на изходното напрежение;
• фактически коефициент на преобразуване;
• обща мощност на изхода.

За битови газови котли, основно, се използват инверторни инсталации 12-220. Тези агрегати преобразуват постоянното напрежение на акумулаторната батерия 12 V в синусоидално напрежение 220 V с минимално изкривяване.

Синусоидата на изходното напрежение на инвертора не трябва да надвишава 3%. Тези показатели означават, че формата на сигнала е в максимална степен близка до синусоида с незначителни отклонения в посока на рязък спад или отрязани пикове.

Можете да се сдобиете и с по-мощна комбинация от агрегати (преобразувател 24-220 и акумулаторна батерия 24 V), но при това трябва точно да установите за кой максимален показател на входния ток е проектиран инверторът.

Едва след получаването на тази информация си струва да пристъпите към покупката.

Инверторите, предлагани на местния пазар, първоначално са проектирани за ниско качество на електрическите мрежи. В агрегатите има всички функции за защита от енергийни скокове и опция, позволяваща на потребителя да задава горни и долни граници на напрежението до един волт.

Контролерът и управляващият блок на популярните газови котли обикновено консумират около 150-200 W. Циркулационната помпа, отговорна за правилната циркулация на отоплителната течност в системата, отнема още 125-150 W. За определяне на показателя за необходимата мощност на инвертора тези данни трябва да се съберат и умножат по 2,5, за да се отчете обемът на стартовия ток в момента на пускане.

Готовите цифри трябва още веднъж да се умножат по 1,2, за да се отчете известен резерв от мощност. Получените данни да се запомнят или запишат. При покупката на инвертора проверете, че декларираната от производителя базова мощност непременно надвишава изчислените показатели.

Списък на популярни модели и производители

В сегмента на пазара на електротехника работят много местни и чуждестранни компании, фирми и организации. Някои от тях произвеждат стоки по лицензия, други разработват собствени технологии и предлагат на клиентите уникални, прогресивни и конкурентоспособни продукти на съвсем разумна цена.

Устройство на компания ЕТК «Енергия»

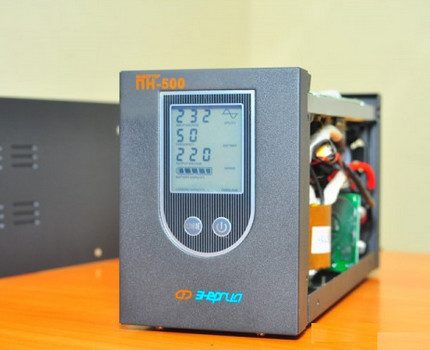

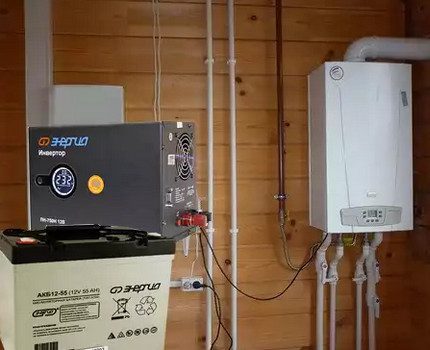

Инвертор Енергия ПН-500 е евтино практично устройство, осигуряващо непрекъснато захранване за съвременни котли с малка мощност. Изработен е в производствените мощности на ЕТК «Енергия» – един от лидерите на местния електротехнически пазар.

Инверторите ЕТК «Енергия» напълно съответстват на всички ГОСТ-ове и изисквания, предявявани към битовото електрическо оборудване. Екологичната безопасност и качеството на изделията се потвърждават от издадените на компанията сертификационни свидетелства от международен образец.

Свързването на един основен акумулаторен батериен блок към устройството осигурява пълноценна автономна работа на горивния котел за 6-7 часа. Ако се свърже втора батерия, продължителността на функциониране ще се увеличи два пъти.

Агрегатът извежда на изхода чист синус, който допринася за запазването на скъпата електронна «плънка» на съвременните отоплителни котли. Когато работата на централната електрическа система се нормализира, инверторът самостоятелно преминава в режим на стабилизация на напрежението и предпазва котела от внезапни скокове на напрежението.

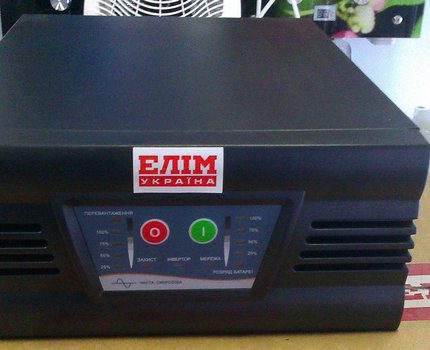

Уред «Елим-Украйна»

Компания «Елим-Украйна» работи на пазара на електрическо оборудване повече от 10 години и се ползва с уважение от клиентите.

Уредите, произведени под тази търговска марка, имат импулсен блок за захранване, приятна за окото светодиодна индикация и демонстрират изключително високо ниво на КПД (до 98%). Издават чист синусоидален сигнал без изкривяване и пикови нива на пренапрежение.

Инверторите на компания «Елим-Украйна» са удобни още и с това, че работят коректно и с гелови, и с автомобилни акумулатори.

Снабдени са със защита от прегряване, общо претоварване и дълбоко разреждане на АКБ. Една от разширителните опции позволява да се присъедини към оборудването допълнителна батерия с всякакъв капацитет за поддържане на автономната работа на отоплителната система дори при липса на напрежение в централните магистрални мрежи в продължение на денонощие и повече.

Агрегат Rucelf UPI-400-12-EL

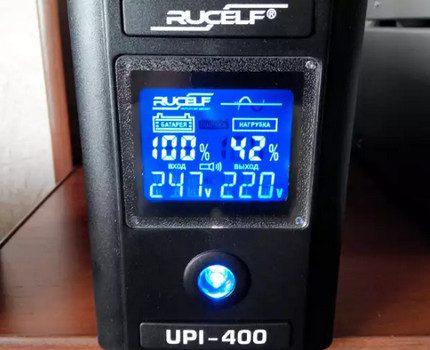

Уредът Rucelf UPI-400-12-EL спада към категорията на линейно-интерактивните източници на енергия. Има вграден стабилизатор, който при наличие дори на минимално мрежово напрежение изравнява токовия поток, без да задейства АКБ. Това дава възможност за икономично разходване на ресурса на акумулаторните батерии, без да ги претоварва и удължава срока им на експлоатация.

Важните предимства на Rucelf UPI са напълно безшумната работа и ефективното осигуряване на уредите с необходимото електрозахранване по време на аварийно изключване на електроенергията.

Разумна стойност – още една характерна черта на продукцията на руската компания Rucelf.

Благодарение на това клиентите могат да създадат пълноценна автономна инфраструктура за подхранване на отоплителните системи по време на аварийно изключване на електроенергия или спадове на напрежение.

Изводи и полезно видео по темата

Как правилно да купите инвертор и да подберете към него акумулаторна батерия с оптимален капацитет. Как да инсталирате оборудването на котела и завинаги да забравите за прекъсванията на електричеството:

Подробен преглед на устройството, принципите на работа и функционалността на популярния модел инверторен агрегат за напрежение с чист синусоидален сигнал:

Как се държи в работа си инверторният преобразувател на напрежение, който няма вградена акумулаторна батерия вътре в корпуса:

Инсталирането на инверторен уред на отоплителния котел позволява на отоплителната система да функционира коректно в моменти на интензивни спадове на напрежение и при общо изключване на тока. Собствениците не изпитват никакви неудобства във връзка с липсата на електричество и не замръзват, ако тази неприятна ситуация се случи в студено време на годината.

Освен това апаратът защитава комуникационните елементи от възможни повреди, предизвикани от неочаквано изключване на тока, и помага на оборудването да работи възможно най-дълго и с максимална ефективност.
