Изчисляване на параметрите на тръбата: как правилно да изчислим тегло, маса и обем на тръбата

Необходимостта да се направи изчисление на тръбата и точно да се определи нейното специфично тегло, обща маса и обем възниква при полагане на нови комуникационни елементи или подмяна на стари, по време на текущ ремонт или планово обслужване на системи, при строителство на частни и многофамилни къщи, обществени сгради и промишлени съоръжения.

Получените данни се вписват в проектната документация и дават възможност максимално точно да се състави сметка, да се означи общата стойност на предстоящите работи и да се определи количеството персонал и техника, способни в съответствие с обявените срокове да се справят с поставената задача.

Нека заедно да разберем как и за какво се изчислява теглото и обемът на тръбите.

За какво се изчисляват тръбите?

Предварителното подробно изчисление на тръби позволява да се разбере какво количество материал е необходимо да се вземе за коректното обустройство на избраната система и помага да се избегне излишното харчене на средства за покупка, транспортировка и последващ монтаж на детайли.

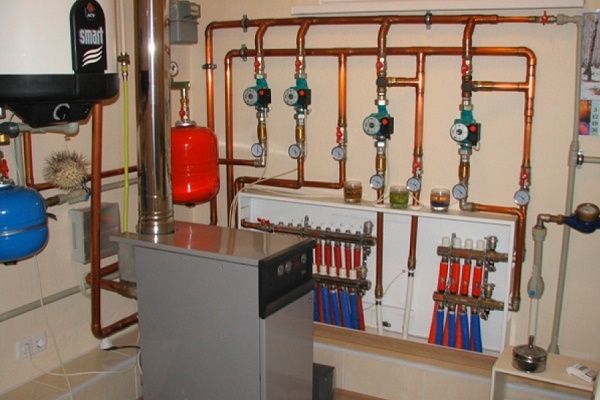

При правилния подход готовият тръбопровод ще работи ясно и надеждно, а топлоносителят ще се движи в него с необходимата скорост, осигурявайки по този начин максимално ефективна експлоатационна отдача на цялата комуникационна система.

При съставянето на разчетни изчисления проектантите на санитарно-технически системи препоръчват да се вземат предвид следните показатели:

• базова пропускателна способност на тръбопровода;
• ниво на потенциално възможната топлинна загуба;
• вид, обем и дебелина на необходимата изолация;
• количество материал, предпазващ тръбите от корозия и други негативни външни влияния;
• степен на гладкост или грапавина на вътрешната повърхност на тръбата.

Въз основа на тези данни изборът на подходящ тип и поръчването на необходимото количество тръбен материал ще стане много по-бързо и лесно.

Как правилно да изчислим параметрите в бита?

За да се извършат коректно изчисленията на основните параметри на планирания за използване тръбен материал, първо се определят типът на материала и сечението на детайла, външният и вътрешният диаметър, дебелината на стените и дължината на самата тръба.

Максимално пълни данни относно ГОСТовете и стандартите могат да бъдат получени във виртуална търсеща и информационна система, която предоставя отворен достъп до документацията на Федералния информационен фонд и всички актуални тематични обновления.

Част от данните се получават бързо и лесно, като се измери избраният продукт с ролетка. По-подробна информация предоставят придружаващите документи, сертификатите за качество, издадени на производителя от съответните органи, профилните справочници, действащите ГОСТове и отворените интернет източници.

Методика на изчисленията в промишлеността

На големи и мащабни строящи се или ремонтиращи се обекти процесът на определяне на параметрите започва с входен контрол. Инженерите и монтажниците проверяват придружаващата документация, сертификатите и фирмената маркировка, нанесена върху тръбния материал от производителя.

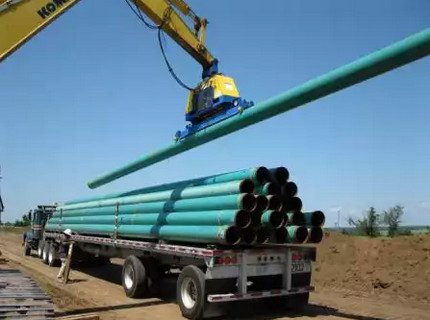

Щателната проверка на партидата тръбен материал в момента на доставката позволява да се открият потенциално възможните несъответствия и, в случай на тяхното откриване, аргументирано да се откаже на доставчика приемът на некондиционни изделия.

От тези данни се узнават номиналните размери на получения материал, марката на метала или вида на пластмасата, номера на партидата стока, резултатите от извършената от производителя рентгенова дефектоскопия и химическия анализ на топенето, вида на термичната обработка и датата на техническите условия.

В производствени условия измерването на действителната дължина на тръбата се извършва с помощта на мерителна тел или рулетка. Отклонението от заявените в заводската документация стойности в по-голяма или по-малка посока за продукция от първи клас се счита за допустимо, ако не надвишава 15 милиметра, а за втори клас – 100 милиметра.

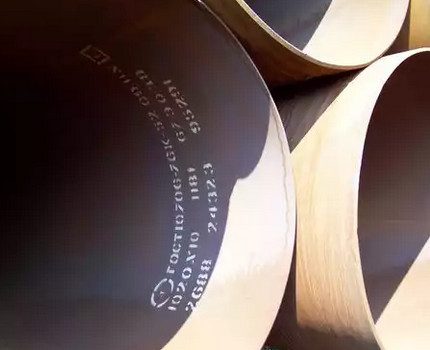

Основните данни за тръбата могат да бъдат получени от маркировката. Обикновено тя се нанася върху външната или вътрешната част на изделието на малко разстояние от единия край. Там се посочват името на завода-производител, номера на топенето, еквивалента на съдържащия се въглерод (за метали), датата на производство, номера и номиналните размерни параметри.

Външният диаметър на използваните в промишлеността тръби се проверява по формулата:

D = L:π-2Δp-0,2 mm

В нея се вземат предвид следните параметри:

• D – търсеният диаметър;
• L – дължината на външната обиколка на тръбата;
• Δp – дебелината на материала, от който е направена рулетката;
• 0,2 милиметра – допустимият припуск за прилягане към повърхността на измервателния инструмент.

Грешките и отклоненията на действителната стойност на диаметъра от заявената от производителя за продукция с напречно сечение до 200 милиметра се допускат в граници от 1,5 милиметра. За тръби с по-голямо напречно сечение този показател се счита за нормален, ако не надвишава 0,7% от стойността на диаметъра, посочен в документацията.

Определяне на диаметъра на тръбния материал

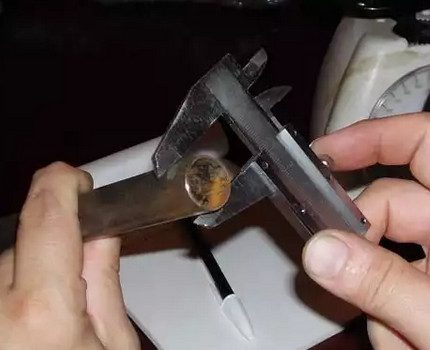

За уточняване на диаметъра на тръба, използвана в процеса на ремонтно-монтажни работи, първо се измерва нейната обиколка. За това е подходяща обикновена шивашка сантиметрова лента. Ако нямате такава под ръка, тръбата просто се обвива с плътен конец, въже или канап, а след това фрагментът се прилага към линийка и се определя неговата дължина.

Външният диаметър на тръбата може да се измери с обикновена рулетка или канцеларска линийка. Въпреки това, тези методи са подходящи там, където се предявяват минимални изисквания към точността на параметрите. За по-точни изчисления (до десети от милиметъра) е по-добре да се използва шублер. Вярно е, че този вариант на измерване е актуален само за изделия с малко напречно сечение.

С цел последващи точни изчисления се използва елементарната математическа формула за определяне на дължината на окръжност:

L=πD

(L – обозначава дължината на външната окръжност на кръга; π – е постоянното число „пи“, което във всички случаи има една и съща стойност – 3,14 (за максимално точни изчисления се вземат предвид до осем цифри след десетичната запетая); D – символизира диаметъра на окръжността на кръга).

За да се изчисли правилно външният диаметър, уравнението се преобразува във формулата D=L/π и се извършват всички необходими изчисления.

Точните данни за вътрешния и външния диаметър на тръбата позволяват детайлно да се изчисли действителният капацитет на тръбопровода, неговата здравина и устойчивост на експлоатационни натоварвания.

За да се определи размерът на вътрешния диаметър на кръга, първо се измерва дебелината на стените на тръбния материал, след което тази стойност, умножена по 2, се изважда от числото, което определя външния диаметър на изделието.

Измерване на параметри в сложни условия

Ако тръбата, която трябва да се измери, е труднодостъпна, се използва методът на копиране и към детайла се прилага подходящ измервателен инструмент или предмет с вече известни параметри, например кибритена кутийка.

След това необходимата област се фотографира и всички останали изчисления се извършват, като се ориентират по снимката. Получените величини след това се превръщат в реални параметри на тръбопроката, като се взема предвид мащабът на направената снимка.

Нюанси на измерване на диаметъра на тръби за топлинни системи

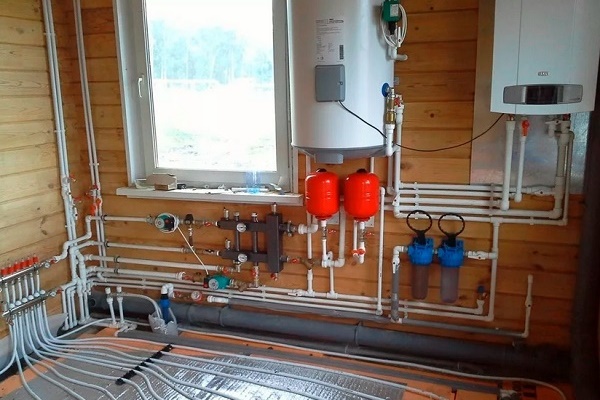

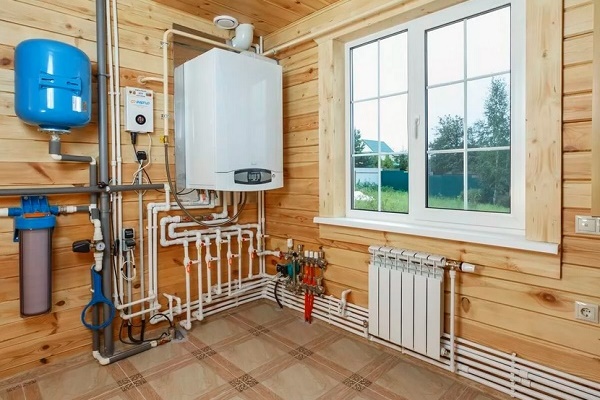

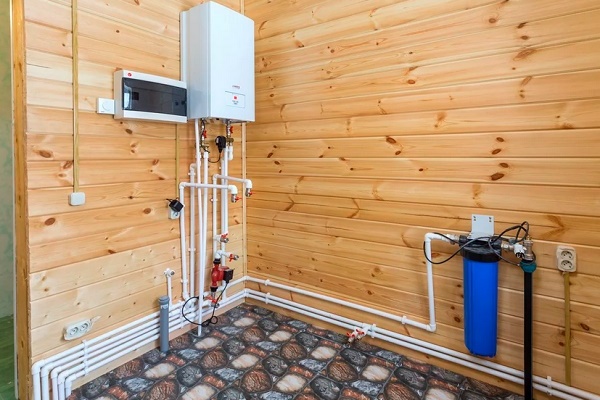

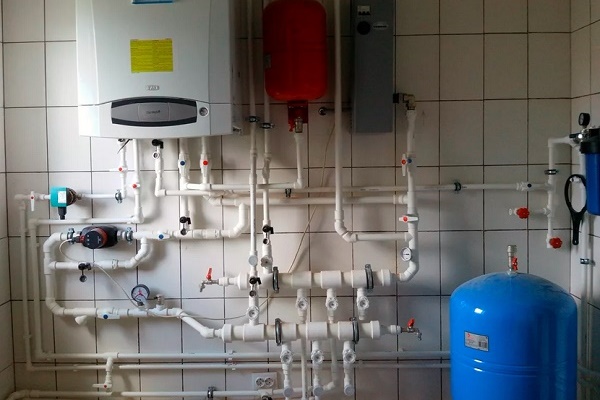

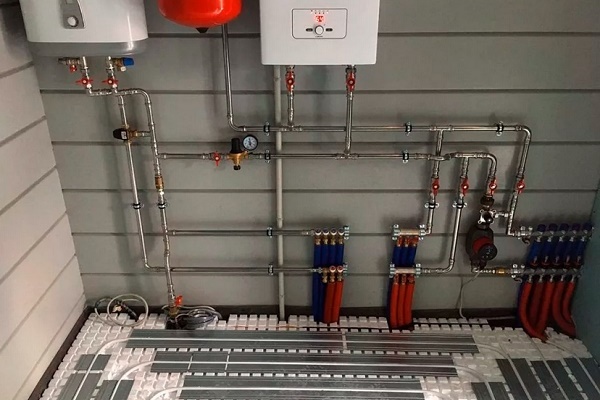

В процеса на изграждане на отоплителния комплекс диаметърът на тръбите се определя възможно най-правилно и точно. От коректността на тези данни ще зависи последващата ефективност на работа на цялата система и способността ѝ да произвежда необходимото количество отопление.

Тръбният материал, предназначен за изграждане на отоплителната система, трябва точно да съответства на заявения диаметър. Твърде тясната арматура няма да издържи на активната циркулация на отоплителния елемент и бързо ще се износи, а прекалено широката ще губи топлина и няма да може да отопли помещението както трябва.

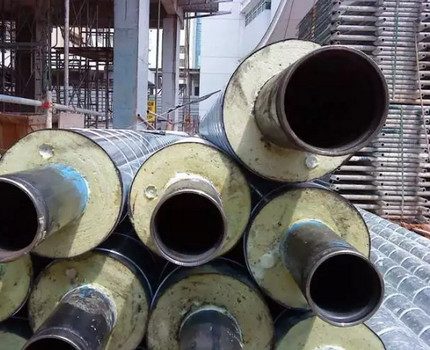

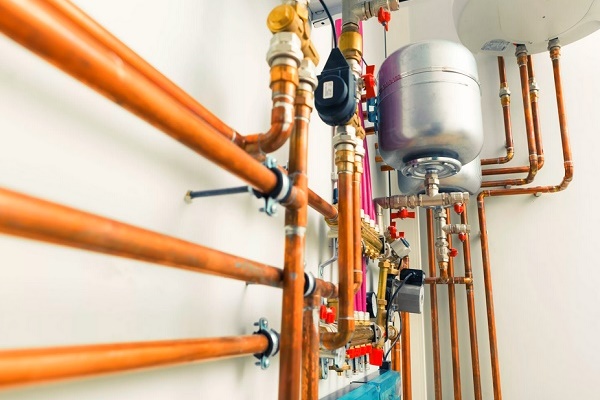

Към тръбите, монтирани за отопление на жилищни или промишлени помещения, се предявяват специални изисквания. От тях се очаква висока експлоатационна устойчивост и способност да издържат на налягането на топлоносителя.

При използване на елементи с несъответстващ диаметър изпълнението на тази задача става изключително трудно. В резултат на това възниква значителна загуба на топлина и в апартамента, къщата, офиса или работния цех става студено и некомфортно.

Особености на изчисляване на обема на тръбата

Изчисляването на точния обем на използваната тръба е задължителна процедура при изграждането на всяка комуникационна система. Ако този етап бъде пропуснат или се отнесете безотговорно към него, във функциониращия тръбопровод ще се образува твърде високо налягане.

То ще ускори износването на материала и ще доведе до това, че системата ще изисква постоянен ремонт и в крайна сметка просто ще се повреди, дори без да е отработила определения гаранционен срок.

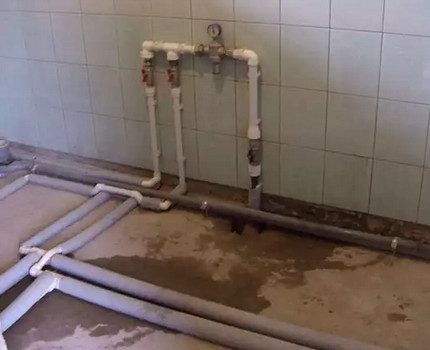

Правилното пресмятане на обема на тръбите ще осигури качествено подаване на вода в дома и ще позволи на собствениците да я използват в максимално удобен за тях режим. Монтираният на базата на точни данни комплекс ще работи дълго и надеждно, без да изисква сложно обслужване и капитален ремонт.

Ниското налягане също ще се отрази негативно, защото значително ще затрудни или дори ще направи напълно невъзможна пълноценната и комфортна експлоатация на системата в удобен за потребителя режим.

Общи параметри и необходими изчисления

За изчисляване на обема на даден отрязък от тръбна част първо се определя площта на окръжността на тръбата по външния диаметър. Това се прави с помощта на формули

S=π(D/2)² или S=πR²

При това D означава цифров показател на външния диаметър на тръбата, а R представлява половината от външния диаметър, т.е. радиус. Получената стойност се умножава по дължината на обработвания фрагмент и в резултат се получава обем в кубични метри.

По-нататъшните необходими изчисления се извършват по формулата за изчисляване на обема на цилиндър

V=SH

където V показва обема на тръбата, изразен в кубични метри, S означава площта на външното сечение, обозначена в квадратни метри, а H е дължината на отрязъка от тръбата, изчислена в метри. За коректност на действията първо всички мерни единици се превеждат в единен вектор и едва след това се извършват необходимите изчисления.

Изчисляване на обема на тръби за водоснабдяване и газоснабдяване

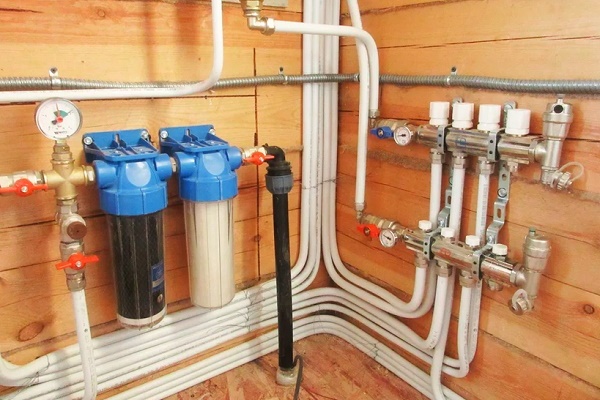

Правилното изчисляване на обема на стоманените тръби, предназначени за комуникации, отговарящи за водо- и газоснабдяването, започва с определяне на диаметъра. Най-популярните модели са усилените тръби с базов диаметър от 25,5 милиметра и обикновените универсални с диаметър от 27,1 милиметра.

По думите на професионалисти, при прокарване на проста система точността на показателите не е твърде важна, тъй като обемът на тръбата се изчислява по общоустановени безразмерни показатели, наречени условен проход. Цифровата стойност на тези величини се определя по специални таблици и само в този случай, когато трябва да се изчисли налягането.

Ако се планира използване на антифриз, изчисленията се стараят да се направят по-точно. Това позволява да се избегнат излишни материални разходи и значително намалява общите разходи за прокарване на комуникации.

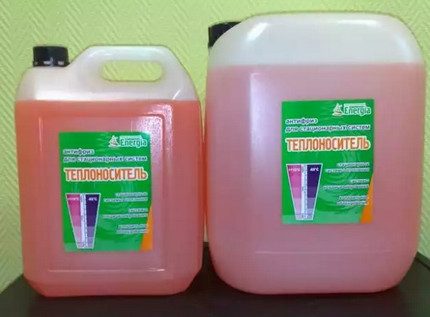

Антифризът на глицеринова основа е абсолютно безопасен за човека, не предизвиква корозия в оборудването и не поврежда вътрешната тръбна повърхност. Въпреки това неговата цена е доста висока. За да се избавите от харчене на излишни пари, трябва много точно да се изчисли обемът на тръбите и да се купи точно толкова вещество, колкото е необходимо.

След това се изчислява радиусът на детайла. За целта във формулата:

R=D/2

се поставят данните, съдържащи се в съпътстващата документация или в маркировката на тръбите (D означава базовия диаметър, заявен от производителя), а след това, апелирайки с получените цифри, се извършват необходимите изчислителни действия.

Изчисляването на радиуса на тръбния материал може да се направи и по по-прост начин с формулата R = L/6,28318530. L тук обозначава дължината на окръжността, която лесно може да се измери с ролетка или въже, а цифровите символи означават числото Пи, умножено по 2.

На следващия етап се намира площта на напречното сечение. За целта числената стойност на радиуса се повдига на квадрат и отново се умножава по числото ПИ (3,14). Ако радиусът на детайла е изразен в милиметри, изчисляването на площта на сечението се извършва в квадратни милиметри. Накрая всички получени стойности се поставят във формулата V=SH и се получава търсеното число.

Препоръчваме ви да прочетете и по-подробна статия за това как правилно се изчислява обемът на тръбите. Повече подробности – отидете на линка.

Правила за изчисляване на теглото на тръбна част

На пръв поглед изчисляването на теглото на линеен метър от тръба не представлява никаква трудност. Достатъчно е да погледнете маркировката на изделието, да се консултирате със съответните справочни материали (сертификационни свидетелства, придружаваща документация, утвърдени ГОСТ-ове и пр.) и да получите оттам всички необходими данни.

Може да се използва специално разработена онлайн програма, да се въведат в нея наличните данни и в рамките на 1-2 минути да се видят на монитора на компютъра, екрана на таблета или дисплея на телефона точните резултати.

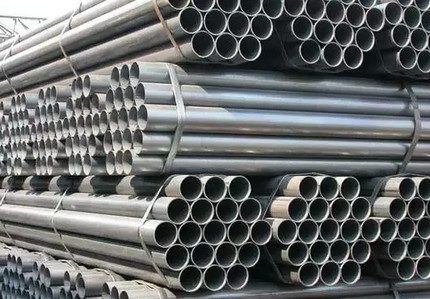

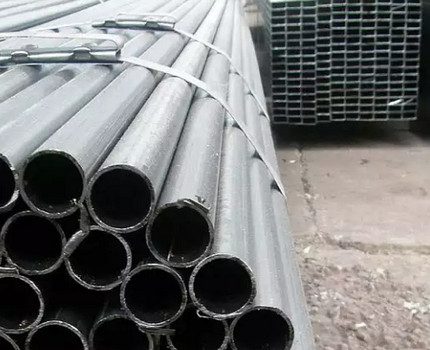

При закупуване на партида стоманени тръби е жизнено необходимо да се сверява теглото на продукцията. Ако металопрокатът тежи повече, отколкото е необходимо, просто няма да стигне за изграждането на планираното строеж или за комплектоването на системата. Освен това допълнителната тежест, която не е отчетена при съставянето на проекта, ще усили натоварването върху опорите и в бъдеще може да предизвика непредвидена аварийна ситуация или частично, или пълно срутване на обекта.

Но понякога никакви справочници не са под ръка и възможността за използване на виртуални ресурси също отсъства. За сметка на това има тръбен материал от метал или пластмаса, който спешно изисква определяне на действителното му тегло.

И процедурата на изчисление тук е много важна, тъй като много видове продукция се продават именно по тегло, а по-тежките често се различават съществено по цена от по-леките.

Несъответствието на действителното тегло на тръбата с обявеното се случва доста често. Вместо посочените в проекта, доставчиците понякога доставят на клиента по-лек материал. На пръв поглед в това няма нищо страшно и дори по-леките тръби ще стигнат за планираната конструкция. Въпреки това, по-лекият, по-тънък материал няма да издържи планираното експлоатационно натоварване и системата или съоръжението много скоро ще изискват основен ремонт или пълна подмяна както на отделни елементи, така и на целия тръбен комплекс.

Освен това точните данни за теглото помагат да се определи здравината на изгражданата конструкция и позволяват да се установи какво ниво на експлоатационно натоварване тя ще може да издържи в бъдеще.

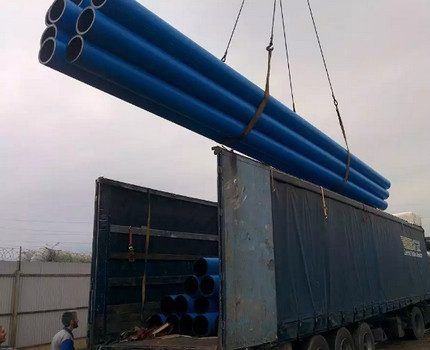

Също така информацията за тегловите параметри е необходима за избор на превозно средство, способно да достави материала до обекта на ремонта или строителството, и за определяне на количеството работна сила и строителна техника, необходими за товарене/разтоварване и последващ монтаж на елементите в общата система.

Определяне на теглото на тръба с кръгло сечение

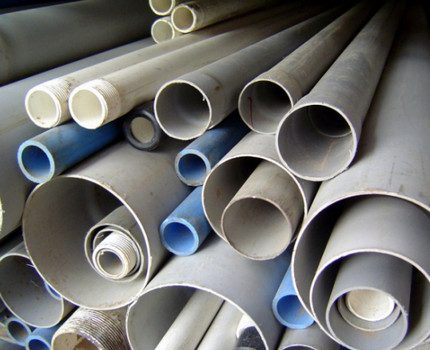

Колко тежи фрагмент от тръбен материал с кръгло сечение, се установява на базата на външния диаметър на изделието, дебелината на стената, специфичната плътност на материала и общата дължина на отреза в линейни метри.

Алгоритъмът за изчисление се описва с формулата:

M = π * Ro * s * (D – s) * L

Буквените символи обозначават следните параметри:

• M – търсената маса на изследваната тръба;
• Πи – постоянна стойност, равна на 3,14, актуална за изчисления на площта на кръг;
• Ro – специфично тегло на материала, от който е изработено изделието (за металите се посочва като плътност в килограми на кубичен метър);
• S – дебелина на стената на тръбния профил;
• D – размер на външния диаметър на окръжността на тръбата;
• L – дължина на изделието.

След извършване на всички необходими изчисления и като се знае колко тежи един линеен метър, получената стойност се умножава по общия брой закупени линейни метри тръбен профил.

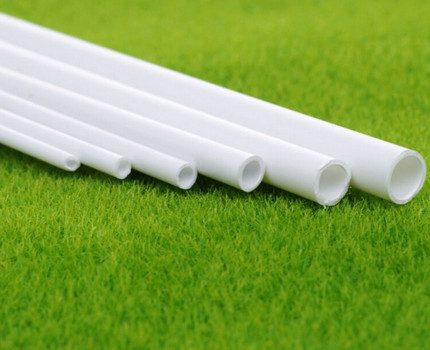

Да се знае точно теглото на пластмасовите тръби не е толкова важно. Достатъчно е да се види общия закупен обем, за да се разбере какъв транспорт може да ги превози. При стоманения профил нещата са по-сложни. Материалът първоначално е много тежък и ако товарът бъде натоварен в кола без да се знае общото му тегло, автомобилът може просто да не помръдне.

По този начин се получават данни за относителното пълно тегло на изделията, необходими за прокарване на комуникационна система или изграждане на някакви строежи.

Как да изчислим масата на профилни тръби?

Всички уравнения, алгоритми и формули, представени по-горе, са актуални само за тръбен профил с кръгло сечение. Той е най-разпространен и се използва най-широко в промишлени и битови цели.

Въпреки това се случват ситуации, когато възниква необходимост да се изчисли масата на изделия с овално, правоъгълно, квадратно, трапецовидно или друг нестандартен вид сечение.

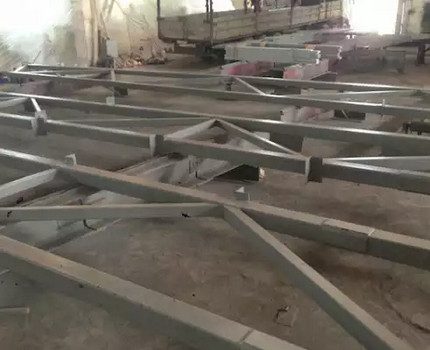

Тръбният прокат с правоъгълно и квадратно сечение много често се използва за изграждане на подове и междуетажни покрития. Теглото на материала в този случай трябва точно да съответства на посочените в проекта параметри и в никакъв случай да не е по-малко. В противен случай конструкцията няма да издържи експлоатационното натоварване, ще загуби цялост и в един момент ще провисне или ще се срути, което ще доведе съоръжението до пълна неизправност.

Изчисляването на теглото на тръбни детайли с нестандартно сечение се извършва по няколко прости формули. Масата на квадратна тръба може да се намери чрез уравнението:

M = (Ro) * 0.0157 * s * (A * 2 – 2.86 * s) * L,

където буквено-цифровите символи означават следното:

• Ro – специфично тегло (плътност) на материала;
• 0,0157 – постоянна изчислителна стойност;
• S – дебелина на стената;
• 2,86 – постоянна стойност, изчислена на базата на радиуса на заобляне на ъглите;
• L – дължина на тръбата, обозначена в линейни метри.

За правоъгълен тръбен детайл е валидно уравнението:

M = (Ro / 7850) * 0.0157 * s * (A + B – 2.86 * s) * L,

където освен всички гореописани данни са взети предвид стойностите A и B, символизиращи дължината на страните. Повече за видовете стоманени тръби с различно сечение можете да прочетете в този материал.

Изводи и полезно видео по темата

Лайфхакове, полезни съвети и нагледни препоръки как бързо, просто и без излишни усилия да измерите диаметъра на необходимата тръба. Начините са приложими към детайли от всякакви размери, изработени от различни материали:

Правила за изчисляване на обема на тръби в кубични метри по математически формули. Подробно описание на всички действия в стъпков режим:

Подсказки за домашни майстори как правилно да изчислят масата на един метър тръба с кръгло и профилно сечение. Подробни препоръки за използване на тематични таблици, формули и онлайн калкулатори:

Изхождайки от гореизложената информация, може да се каже, че самостоятелно да се извърши изчисление на теглото, обема, диаметъра, масата и сечението на тръби от различни материали не е толкова трудно.

Разбира се, задачата изисква внимание, скрупульозност, акуратност и отнема известно време. Но всички усилия се възнаграждават многократно в най-близкото бъдеще. Комуникационната система, формирана по максимално точни параметри, работи абсолютно точно и осигурява ефективна експлоатационна възвръщаемост.

Ако все пак са останали някакви съмнения и няма стопроцентна увереност в способността самостоятелно да се извършат точни изчисления, уместно е да се възложи този въпрос на проектантите. Те ще направят всичко бързо и ще предоставят на клиента пълна калкулационна разбивка на всички необходими параметри.

Надяваме се, че изложеният по-горе материал ви помогна с изчисленията на тръби от различни материали. Ако все пак са останали въпроси, можете да ги зададете в разположения по-долу блок, а ние ще се постараем да им отговорим оперативно.
