Пожарна безопасност на вентилационни камери: правила и норми за оборудване на специални помещения

По време на проектирането на сградата е много важно пожарната безопасност на вентилационните камери да бъде разработена максимално грамотно. Само в този случай те могат да помогнат за минимизиране на разпространението на огъня и няма да разпространят запалването.

От една страна изглежда, че това е изключително сложен инженерен и противопожарен въпрос, но всъщност всичко отдавна е изчислено и често е достатъчно само да се спазват действащите норми и правила, установени на препоръчително и задължително ниво.

А ето какви са тези документи и как да се ориентираме в основните понятия и нормативи, сега ще разкажем подробно.

Кои документи нормират проектирането на вентилация?

За да не бъдем голословни, ще предоставим списък с документи, на които трябва да се опираме при изпълнението на нормите за пожарна безопасност на вентилационните камери.

Това са:

• Постановление на правителството № 390
• СП 60.13330.2012
• СП 7.13130.2013
• СП 5.13130.2009
• ФЗ №123
• НПБ 110-03

Преди разработчиците се опираха на СНиП 2.04.05-86, който се наричаше — «Отопление, вентилация и климатизация» и беше утвърден от Госстрой на СССР. Обаче този документ вече е с недействителен статус и въпреки че доста често го заменяха с нови правила, по този проблем той се смяташе за най-приложим.

Сега актуални са документите СП 60.13330.2012 и СП 7.13130.2013. Те се отнасят за конструкциите на въздухообменни и други инженерни системи в сгради и съоръжения.

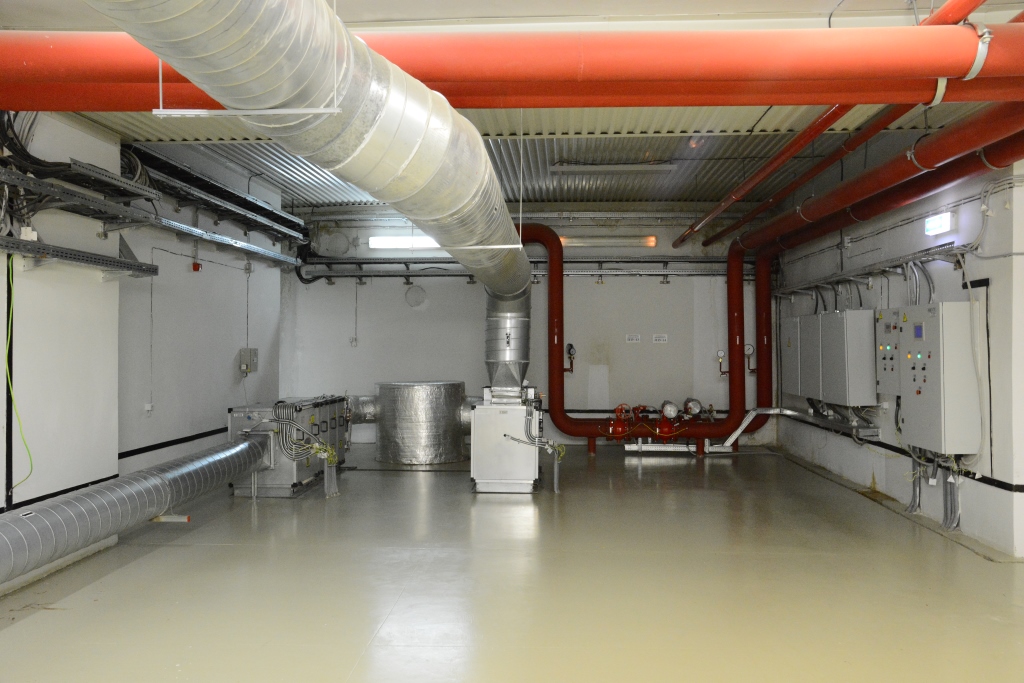

Вентилационна камера, съгласно СП 73.13330.2012, представлява специално помещение, в което се разполагат смукателни и приточни конструкции с оборудване. Тоест, ако в сградата има въздухообменни системи и те са разположени в обикновени стаи, цехове, складове и други, а не в изолирана стая или вагон – това е просто помещение с вентилационно оборудване, а не камера

СП 7.13130.2013 е утвърден от МЧС със заповед № 116, като осигуряващ правилата на ФЗ № 123 — «Технически регламент за изискванията за пожарна безопасност». При това на нужните ни точки от този документ се позовава СП 60.13330.2012 и тези параграфи са включени в ПП РФ №1521 от 26 декември 2014 г, тоест в списъка на националните стандарти, въз основа на които се спазват изискванията на ТР.

Разбира се, дори ПП № 1521 може в отделни случаи да се оспори в съдебен ред, но ние няма да повдигаме този въпрос, защото принципността може да изиграе лоша шега по въпроса за безопасността на хората.

Нека разгледаме какво се казва в тези документи за вентилационните камери.

Средства за пожаротасене и пожарно оповестяване на вентилационни камери

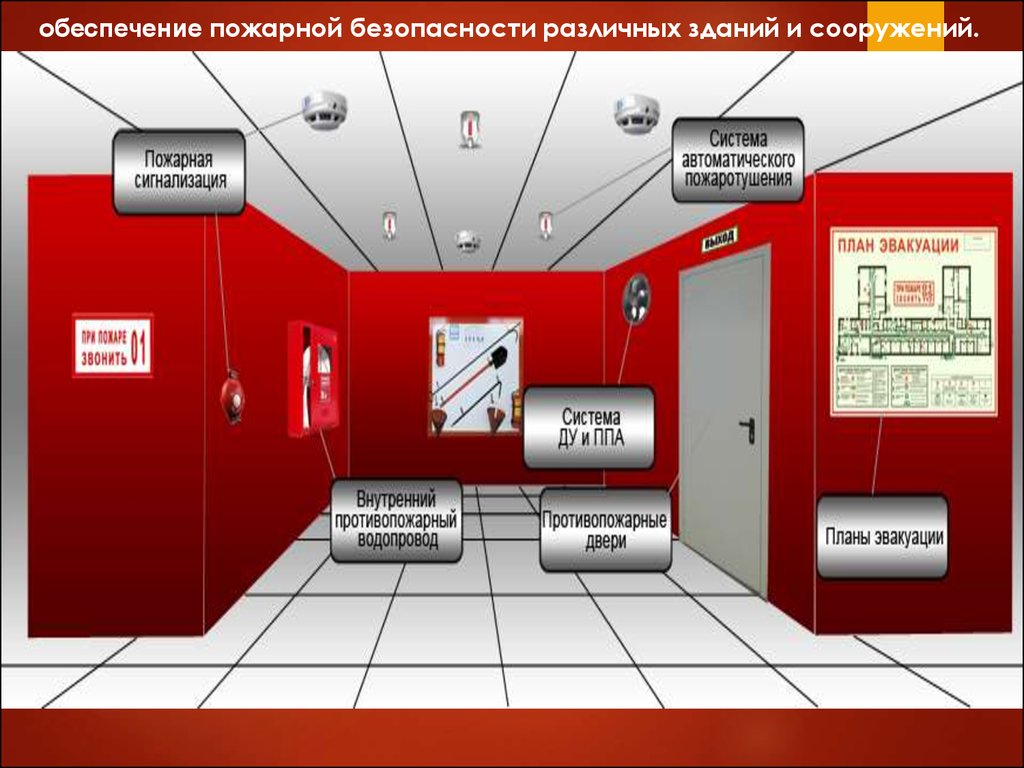

Съгласно нормите за безопасност трябва задължително да се инсталират устройства и апарати за пожаротушене в случаите, когато в помещението има хора или имущество. Във вентилационните камери обикновено се намира скъпо оборудване, което може да се счита за ценно имущество.

Въпреки че средствата за пожаротушене не са задължителни във всички категории на пожарна опасност на вентилационните камери, отсекът, който те обслужват, трябва да бъде оборудван по всички правила

Междувременно нека се обърнем към ФЗ № 123, където са посочени местата за задължително инсталиране на средства за пожаротушене. В него се казва, че подробният списък се намира в СП 5.13130.2009, в приложение А. Където, от своя страна, има точка, че във вентилационните камери не се изискват такива апарати и устройства, освен ако, разбира се, не обслужват обекти от промишлено предназначение, отнасящи се към категории А и Б или не притежават горими материали.

Същото е посочено и в НПБ 103-10, където също се регламентира списък на помещенията, изискващи специално оборудване за оповестяване и пожаротушене.

Електропроводка във вентилационните камери

В конструкционната система на вентилационните камери обикновено присъства електрическа инсталация, която се свързва към калориферите, вентилаторите и другите елементи на приточно-изпускателните конструкции.

От само себе си, че функциониращата инсталация може да стане както източник на запалване, така и причина за бързото му разпространение.

Отново се препоръчва този момент да се обезопаси. В СП 5.13130.2009, в точка 4.1 е записано, че силовият огнеустойчив кабел, предназначен за системи за димоотвеждане и вентилация, трябва да бъде с медни жила, да има ниско отделяне на газове и димове при горене и в никакъв случай да не способства за разпространението на горенето при групово полагане по А-клас.

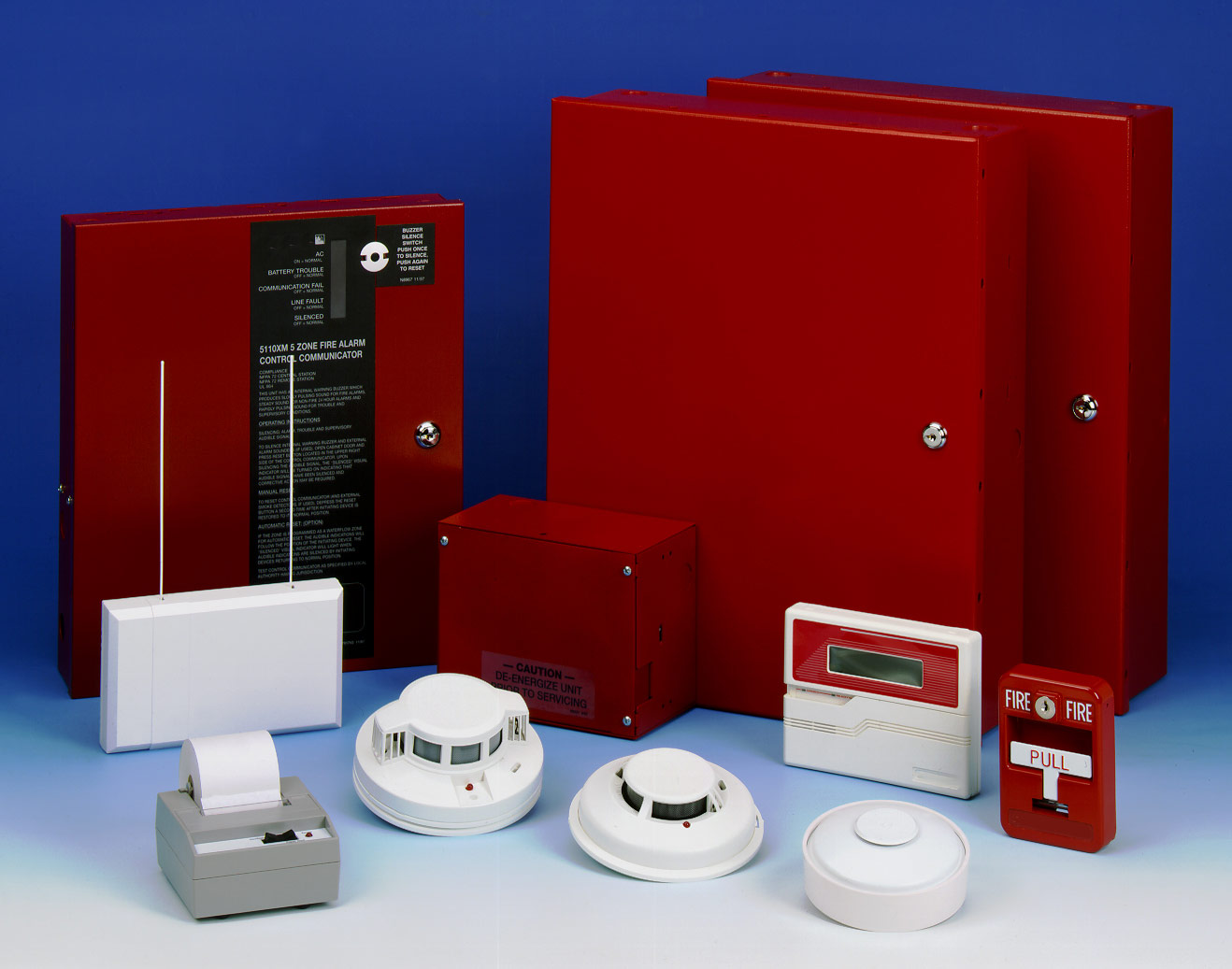

В СП 5.13130.2009 и НПБ 103-10 е записано, че независимо от площта на обекта, пожарната безопасност на вентилационната камера по нейното предназначение за помещения за комуникации се оборудва със средства за сигнализация за пожар. При това е записано, че средствата за ОПС трябва да се разположат в стаята на охраната или диспечера с лесен достъп до тях дори при запалване в отсека.

Както виждате, изискванията не са строги, но при това има и норми за материалите на вентилационните камери.

Ръководейки се от СП 7.13130.2013, ограждащите конструкции при разположение на камерата в обслужвания пожарен отсек трябва да бъдат изпълнени от материали с огнеустойчивост от EI 45.

Ако вентилационната камера се намира извън привързания към нея пожарен отсек, конструктивната огнеустойчивост на огражденията е EI 150.

Категории пожаробезопасност на вентилационните камери

Вентилационните камери, монтирани на всяко място в сградата, трябва да отговарят на всички изисквания за пожарна безопасност на конкретните помещения, които обслужват.

Съгласно Федерален закон № 123 е необходимо да се оцени рискът за пожарна безопасност на помещението. За основа могат да се вземат заповедите на МЧС № 382, 404, както и точки 6.6-6.7 от СП 7.13130.2013 за типичните помещения на вентилационни камери и СП 12.13130.2009 — за отсеците, в които има горими товари.

Съгласно ПП № 390 и други нормативни актове, ръководството на предприятието, в което е монтирана вентилационната камера, е длъжно да посочи на нейните врати категорията по взриво/пожароопасност на конкретния обект във всички случаи

В точка 6.6 от СП 7.13130.2013 има ясно определение на категориите помещения за смукателно вентилационно оборудване. В документа е посочено, че те се съотнасят по класификация с обектите, които обслужват.

А също така:

• При разполагане на устройства за обща обменна вентилация на жилищни, обществени, административни сгради, ако в тях има вентилатори, компресори, въздуходувки и освен това, ако са инсталирани системи за локални смукатели с прахоуловители за мокро почистване — това е категория Д.
• При наличие на локални смукателни системи, предназначени за отстраняване на взривоопасни смеси — А, Б.

Най-опасната категория, когато системата обслужва помещения от различни класификации по пожарна безопасност.

Разгледахме смукателните системи, сега за приточните, ако те са разделни.

Принципът на разделяне и класификация е приблизително същият като в предходната точка.

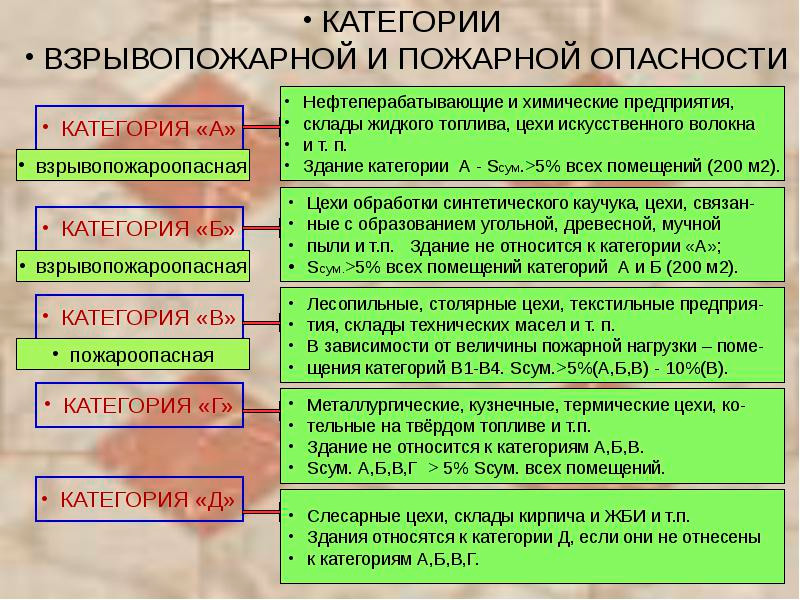

Има ясно разграничение на категориите по пожарна опасност от А до Д. Най-пожароопасни се считат категории А, Б, В. Към тях се предявяват повишени изисквания за оборудване със средства за пожарна безопасност

При това имайте предвид, че помещение с вентилационно оборудване и отделна вентилационна камера — това са близки по смисъл, но различни по конструктивно значение понятия.

Точка 6.7 е предназначена за приточните системи:

1. Ако в помещението на вентилационната камера са монтирани филтри и друго оборудване с масло от 75 л във всяка една от инсталациите — В1.
2. При функционираща рециркулация, при условие на липса на мокри прахоуловители или липса на отделяния под формата на горими газове — В1, В2, В3, В4, Г.
3. Също така в съответствие с категорията на помещението при условие, че то спада към В1, В2, В3, В4.
4. Ако в обслужваните помещения има оборудване, работещо на газ — Г.

При работа с рециркулация за няколко категории помещения, за даденост се приема най-опасната.

След това на основание на проучените материали + площта на помещението, се извършва изчисление на пожарния риск и съответно то се оборудва със защитни системи в съответствие с присвоената категория.

Изискванията за инсталиране на различни системи и средства за пожаротушене зависят от определянето на категорията и конкретното предназначение на използваното помещение. В случай на вентилационни камери, обградени с противопожарни прегради и подове, нормативите са облекчени.

Въпреки това няма да се налага да се натоварвате с противогази, пясъчници, лопати и други принадлежности. Всичко е много по-просто и към някои точки законът е доста лоялен.

Нека разгледаме правилата за разположението на конструктивното разположение на въздуховодите на вентилационните камери.

Пожарна безопасност на вътрешните системи

Ще разгледаме параграф 6 от гореспоменатия СП 7.13130.2013, който се нарича именно — «Пожарна безопасност на вентилационните системи…».

Правилото гласи, че всички вентилационни системи във всеки противопожарен отсек се оборудват според присвоената категория на пожарна безопасност.

По време на проектирането на вентилационната система трябва да се разбере, че не трябва да се правят общи приемни конструкции на въздуховода за противодимна и приточна вентилация в един и същи противопожарен отсек.

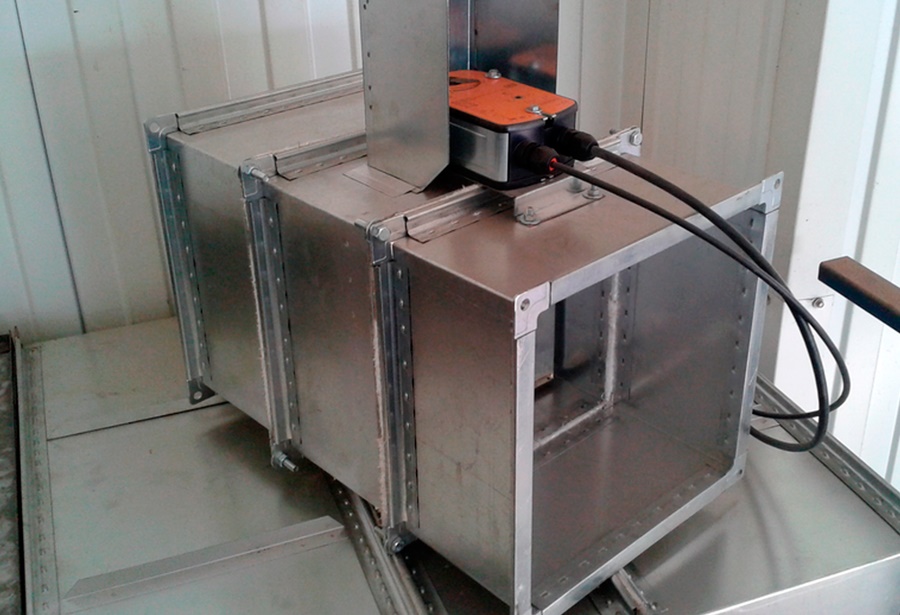

Условие за възможното съвместяване на каналите е задължителното инсталиране на противопожарни нормално отворени клапани на приточните конструкции точно в мястото на пресичане на огражденията от тях.

Изброяването на категориите, за които не се прилагат изключения, е в точка 6.4 от СП 7.13130.2013.

Въпреки това проектантите все пак се стремят да правят отделни вентилационни шахти за всички помещения, поне най-често. Работата е там, че предназначението на стаите често се променя.

Например, имаше склад от категория Д и в него нямаше нищо пожароопасно. Но внезапно той беше преквалифициран и там започнаха да съхраняват горими материали. Срокът на живот на предназначението на склада е кратък, а преработването на цялата въздухообменна конструкция след това е изключително проблематично.

Що се отнася до общите приемни устройства за противодимна и приточна системи в различни отсеци — такива конструкции не се препоръчва да се предвиждат и дори се установява разстояние между съседните от 3 метра. Но се допуска, ако на приточните бъдат инсталирани огнезадържащи клапани с управление, за да има възможност да се изолира разпространението на пожар при необходимост.

Изводи и полезно видео по темата

Най-грубо нарушение на нормите за пожарна безопасност на вентилационните камери. В помещение от изолиран тип се намира подземен офис и освен това тук се пуши:

Организацията на проектирането и инсталирането на вентилационни камери трябва да се извършва от професионални инженери. Проектът трябва да бъде разработен, одобрен и изпълнен с всички нормативни изисквания, в съответствие с категорията, присвоена на обекта. При това се извършват точни изчисления и се съставя списък на задължителните и препоръчителните мерки за защита.

Помнете, че добре обмислената вентилационна камера, в която са спазени изискванията за пожарна безопасност, не само ще ви помогне да избегнете проблеми с проверки от съответните структури, но също така ще спаси живота на вас и вашите служители.

А случвало ли ви се е да проектирате вентилационни камери във вашия обект? С какви трудности се сблъскахте при обустройването на противопожарната им система? Споделете опита си в коментарите и задавайте въпроси, които ви интересуват по темата на статията.
