Вентилация на склад и складови помещения: норми, изисквания, необходимо оборудване

Качествената вентилация на склада е необходима за осигуряване на безопасност на труда и оптимални условия за съхранение на продукцията. При изграждане на вентилационната система е необходимо да се спазват установените норми за кратност на въздухообмена и да се избира оборудване, чиито параметри съответстват на регламентираните изисквания.

Преди да пристъпите към проектиране на инженерната мрежа, трябва да изучите принципите, както и да научите начините за изграждане на вентилация на склада, съгласни ли сте?

Ще ви разкажем за особеностите на организацията на естествения и принудителния въздухообмен, ще изброим изискванията, предявявани към оборудването, както и ще приведем нормираните параметри на микроклимата за складови помещения с различно предназначение.

Основни принципи на вентилация на складови помещения

Свод от правила СП 60.13330.2012 “СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха” е основният документ, в който са записани изискванията за организация на вентилиране на помещения за складиране на продукция, използвано в бита оборудване, строителни материали и други изделия.

Особености на естествения обмен на въздух

Естественият въздухообмен на склада става за сметка на разликата в статичното налягане на разнотемпературни въздушни стълбове. По-студеният външен въздух през приточния отвор попада в помещението, а вътрешният въздух излиза през изпускателния отвор.

В топлия период приточните отвори се разполагат на ниво от 0,3 до 1,8 м. В студено време те се разполагат на разстояние от пода не по-малко от 3 м при обща височина на помещението до 6 м, и 4 м при по-голяма височина на помещението.

Ако височината на склада е малка, тогава може да се проектира по-ниско положение на отворите, но е необходимо да се отчете възможността за засипването им със сняг и да се предприемат мерки за предотвратяване на такъв сценарий.

Естествената вентилация е практически невъзможна при необходимост от обработка на входящия въздух. Почистването му от прах чрез филтри, отопление или овлажняване създават съпротивление в приточния канал и значително намаляват скоростта на потока.

При естествената вентилация основният проблем се състои в зависимостта на скоростта на потока от параметрите на външната среда. При прекомерно постъпване на въздух върху отворите се монтират ръчни или автоматични клапи.

Недостатъчният обем на въздухообмена може да се компенсира частично чрез монтиране на вентилационен дефлектор. По-ефективен начин е монтажът на принудителна вентилация.

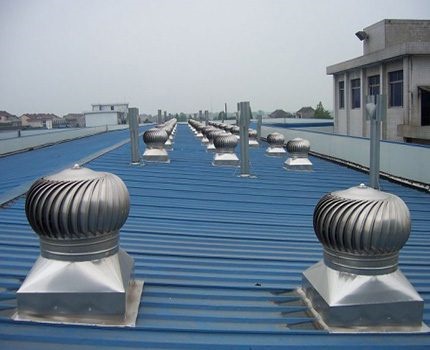

При естествената вентилация изпускателните отвори на покрива на сградата на склада се монтират по такъв начин, че да се получи максимално възможно течение.

Използване на принудителна вентилация

Съгласно т. 7.1.3-7.1.4. устройство за вентилация, за чието функциониране е необходимо механично подбуждане, се монтира в следните случаи:

• ако необходимите параметри на микроклимата не могат да бъдат постигнати при естествен въздухообмен;
• ако през определено време на годината съществуват такива температурно-влажностни характеристики на външния въздух, че естествената вентилация няма да осигури изискваните показатели на микроклимата в склада;
• при наличие на помещения или техни зони без естествена вентилация.

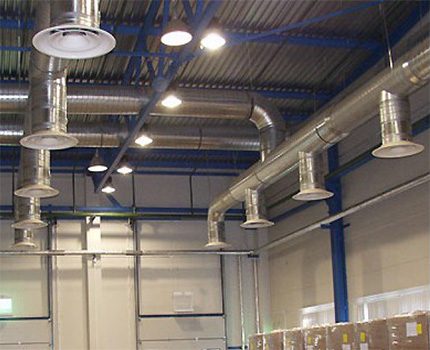

Разположението на изпускателните отвори трябва да се извършва в най-замърсените части на склада. В случай на ненулев баланс на обема на премествания въздух, неговата компенсация се осъществява за сметка на процеса на инфилтрация през стените и покрива на съоръжението.

Обикновено по-студеният свеж въздух се разпространява по ниската част на помещението, изтласквайки замърсения нагоре. В този случай изпускателните отвори се разполагат под тавана на склада.

Използването на принудителна вентилация води до необходимост от закупуване и монтаж на скъпоструващи системи, както и до постоянни разходи за електроенергия, обслужване на оборудването и мерки, насочени към компенсиране на неговото износване.

Поради това често се прилага съвместен естествен и принудителен въздухообмен. Работата на механичните устройства се използва за компенсиране на разликата между необходимия обем на замествания въздух и възможностите за проветряване.

Неконтролиран въздухообмен чрез инфилтрация

При изчисляване на параметрите на оборудването, което се използва за създаване на изисквания микроклимат, е необходимо да се вземе предвид инфилтрацията на въздух през периметъра на склада. Наличието на неплътности в конструкциите води до неконтролирано вливане и оттичане на въздух.

Ако няма необходимост от спазване на определена температура и влажност, то понякога може напълно да се откаже от каквито и да е начини за организиране на вентилация в полза на инфилтрацията.

Въпреки това, в случай на необходимост от създаване на определен микроклимат, неконтролираният въздухообмен създава проблеми. Това се дължи на непостоянните параметри на външната среда и обема на постъпващия въздух.

При минусови температури излизането на топлинен поток през процепите допринася за образуване на конденз и лед. Това води до постепенно разрушаване на носещите конструкции, образуване на гъбички и мухъл, повишаване на риска от късо съединение и други проблеми.

Топлинните загуби на всяка сграда лесно се определят чрез инфрачервено заснемане. По този начин могат да се открият местата на интензивна инфилтрация и да се предприемат мерки за нейното отстраняване.

Тъй като обемът на инфилтрация не е постоянен и зависи от много параметри, той не се взема предвид при нормативното изчисление на въздухообмена. Въпреки това, с някои допускания, той участва при изчисляването на топлинните загуби и моделирането на показателя за влажност.

Ако инфилтрацията в складовите помещения е нежелателна, тогава е необходимо да се премахнат предпоставките за нейното възникване. Освен наличието на процепи в стените на сградата, съществуват и други причини, водещи до неотчетен въздухообмен.

От наветрената страна се получава динамично налягане на въздушната маса върху стената на сградата и проникване на въздух в помещението. Ето защо при проектирането на складове е необходимо да се вземе предвид розата на ветровете и да не се разполага стената на сградата перпендикулярно на преобладаващата посока.

Ефективно решение на проблема може да бъде и монтажът на ветрозащитни прегради.

От страничната и подветрената страна ветровото налягане е отрицателно. В резултат на възникващата разлика се създават условия за изтичане на въздух от помещението.

За минимизиране на градиента на налягане е необходимо да се спазват препоръките за геометричните параметри на покривите и да се ликвидират точките на отделяне на граничния слой на потока чрез поставяне на ветронасочващи елементи.

Вътрешна причина за възникване на инфилтрация може да бъде разликата в количеството на подавания и отвеждания въздух. Разбалансираната работа на вентилационната система води до компенсиране на липсващия или излишния обем чрез инфилтрация.

Поради това е необходима периодична калибровка на вентилаторите, почистване на въздуховодите и филтрите, както и изпълнение на други профилактични работи.

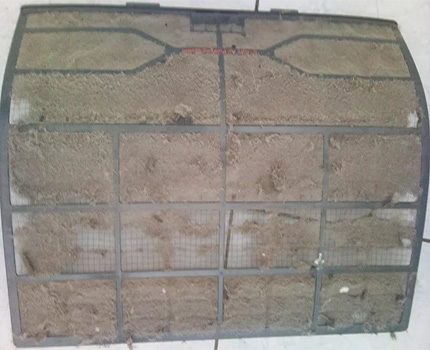

Мръсният филтър на вентилацията е най-честата причина за намаляване на производителността на системата. Повечето от тях лесно се почистват, което изисква минимално време.

Изисквания към монтираното оборудване

Вентилационното оборудване работи в комплекс с други устройства за създаване и поддържане на условия за нормално функциониране и техническо състояние на склада. Ето защо е необходимо не само да се спазват посочените в СП 60.13330.2012 предписания, но и да се вземат предвид разпоредбите на други нормативни документи.

Основни правила за разполагане на оборудването

Мощността на вентилационното оборудване трябва да се избира въз основа на изчисления въздухооборот, като се вземат предвид възможните загуби на обем поради непълна херметичност на системата.

В малките складове оборудването се разполага въз основа на следните принципи:

• достъпност и удобство за провеждане на профилактични и ремонтни работи;
• съответствие на изискванията за пожарна и електрическа безопасност;
• наличност на свободно място.

В големите складове, където е необходимо спазване на нормите, оборудването се инсталира в специално помещение или на покрива на сградата. Това зависи от класифицирането на складовото помещение в определени категории по пожарна опасност.

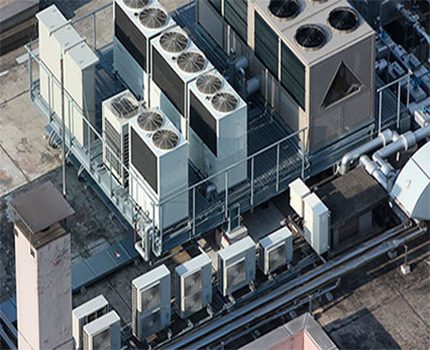

Ако вентилационното оборудване е инсталирано на покрива на сградата, тогава е необходимо да се ограничи достъпът до него от неупълномощени лица. Това изискване е предвидено в СП 60.13330.2012

Резервни и аварийни вентилационни системи

В случай на повреда на вентилационното оборудване и спиране на системата е възможно възникването на необичайна ситуация в склада. Продължителното отсъствие на въздухообмен може да доведе до разваляне на съхраняваната продукция и до създаване на условия за висока концентрация на нежелани примеси във въздуха.

Поради това в нормативните документи е предвиден редът за инсталиране на резервни системи и техните параметри.

Съгласно т. 7.2.8, ако в помещенията на склада се предполага постоянно пребиваване на хора, тогава въздухообменните системи трябва да се оборудват с резервни вентилатори или да се използват две или повече инсталации.

Съгласно т. 7.2.18 в помещения с капацитет над 10 тона и висока категория на пожарна опасност е необходимо да се предвиди резервна система, която напълно да осигури нуждата от въздухообмен.

В склада също е възможно възникването на аварийна ситуация с изпускане на голям обем замърсители. Решаването на възникналия проблем ще помогне краткотрайната работа на вентилационната система в усилен режим. Ефективна работа демонстрират аспирационните системи.

Съгласно т. 7.6.1 разходът на въздух и другите параметри на аварийната система се определят въз основа на разпоредбите на технологичната част на проекта.

Смукателните отвори за отстраняване на замърсителя се разполагат в зависимост от неговата плътност. Ако летливите компоненти са по-тежки от въздуха, то патрубките се монтират в работната зона, а ако са по-леки – то под тавана.

Праховата суспензия не само вредно влияе на здравето на човека. Брашненият и дървесният прах са експлозивни, затова инсталирането и работата на аварийната вентилация задължително се проверяват от пожарната инспекция

Устройства за осигуряване на микроклимат

Най-ефективният начин за осигуряване на температурно-влажностния режим е интегрирането на калорифери и овлажнители в приточната вентилация. В този случай ще се извършва подаване на въздух с предварително определени параметри.

Калориферите могат да бъдат от електрически тип и воден тип. Вторите са по-разпространени за вентилационните системи на складове и големи комплекси.

В периода от годината с характерни минусови температури е актуално използването на системи за рекуперация на топлина. Това решение значително намалява обема на разходите за отопление на складовото помещение.

Поради наличието на отделна зона за оборудване, при избора на рекуператор или регенератор може да се ръководите само от финансовите разходи и КПД на системата. Нивото на шум и масата на устройствата не са толкова важни, колкото при използването им в поквартирна вентилация.

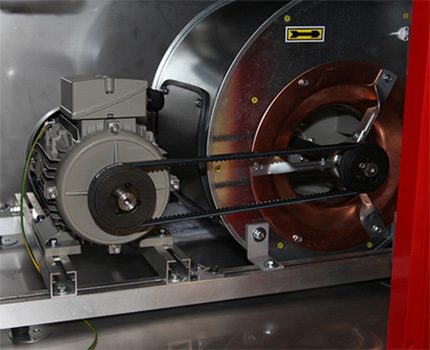

Роторните рекуператори и водните калорифери имат вградени или външни електродвигатели. Съгласно т. 7.2.7 за тях е необходимо да се предвидят резервни мотори и помпи в случай на повреда на основните възли.

Роторният рекуператор издава шум, но за склад това не е толкова важно, колкото високият КПД. Затова използването на устройство от този тип е популярно решение при вентилацията на нежилищни помещения.

Параметри на микроклимата за типови складове

Параметрите на микроклимата в складовите помещения и кратността на въздухообмена са предписани в НТП-АПК 1.10.17.001-03 “Норми за технологично проектиране на бази и складове от общо предназначение на предприятия за ресурсно осигуряване”, както и в отрасловите документи.

Така например параметрите на въздушната среда на склада за хранителни продукти зависят от условията на съхранение и номенклатурата на конкретните продукти.

Понятие за кратност на въздухообмена

Въздухообменът на склада е необходим за постигане на две цели:

• създаване на специален микроклимат на помещението, оптимален за съхранение на дадения вид продукция;
• отстраняване на вредни, взривоопасни и други примеси и аерозоли от помещението.

Изчисляването на кратността на въздухообмена се извършва по формулата:

K (1/ч)=A/V,

където:

• A – обем на постъпващия въздух за един час, (м³/ч);
• V – обем на склада, (м³).

За съхранението на повечето видове продукция в нормативните документи е предписана кратност на въздухообмена, равна на единица. При некомерсиално използване на помещението като склад този показател често е значително по-нисък. Това е оправдано, ако вентилацията с такава мощност гарантирано осигурява нужните показатели за температура и влажност.

При комерсиална дейност е необходимо спазването на изискванията на нормативните документи относно вентилацията на помещението.

Общата мощност на инсталираните системи трябва да осигури въздухооборот с необходимата кратност. В противен случай е невъзможно получаването на положително заключение от Роспотребнадзор и пожарната инспекция за използване на склада по предназначение.

Проверката за съответствие на параметрите на вентилацията с нормативните изисквания влиза в задълженията на пожарния инспектор. При установяване на нарушения е възможно спиране на работата на склада до отстраняването им.

В случай, че в склада има няколко вида продукти, е необходимо да се осигурят параметри на микроклимата, които да отговарят на условията за съхранение на всеки от тях.

Съхранение на строителни материали и изделия

При съхранение на повечето видове строителни материали температурният режим на помещението може да бъде нерегулиран. Изключение правят складовете с ролкови хидроизолационни битумно-полимерни и полимерни материали, използвани при изграждане на покриви, основи и стени на помещения с нестандартно високо ниво на влажност.

Стойността на температурата на въздуха в този случай не трябва да бъде по-ниска от +5⁰C.

Влажността в складовете от този тип не се нормира, освен в случай на съхранение на насипни строителни материали. Не трябва да се допуска овлажняване и замърсяване на цимента, графита и гипса. Допустимата относителна влажност при тяхното съхранение се определя от производителя и зависи от материала и начина на неговото опаковане.

Въздухообменът за санитарно-технически и санитарно-керамични изделия не се нормира. За строителни материали необходимата кратност на въздухообмена се приема равна на единица.

Особености при складиране на дървесина

Няма общи нормативни документи, регулиращи показателите на въздуха в склада за дървесина. Основният критерий при избора на вентилация е влажността, допустима за конкретния тип материал или готова продукция.

Ако спецификата на производството предполага едновременно постъпване на голямо количество сурова дървесина, то е необходимо наличие на принудителна вентилация, която се използва веднага след зареждането на продукцията. При достигане на показателя за естествена влажност от материала, механичната продувка се изключва.

В складовите помещения с дървен материал постоянно се контролира микроклиматът, като се използват специални уреди за проверка на влажността.

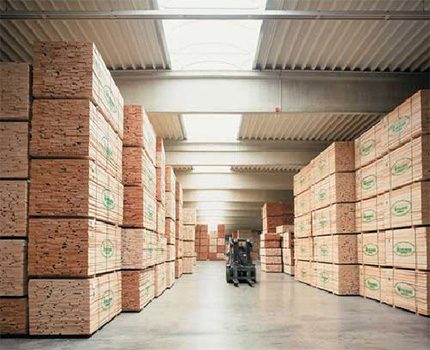

За равномерна вентилация на дървесината и изделията на нейна основа е необходимо правилното им складиране. Трябва да се спазва редът на подреждане на кръглия дървен материал и дървения материал в стекове.

Без правилно изграждане на стековете е невъзможно да се изсуши дървесината до необходимите показатели. Въздухът трябва да прониква вътре в масива, иначе дървото ще изгние при всяка вентилация.

При транспортиране на дребни изделия често се прилага метод на плътно подреждане с икономисване на място. След получаване на такава продукция в склада е необходимо да се разложи или разпръсне така, че до всички компоненти да бъде осигурен достъп на въздух вътре в купчината.

В противен случай при висока влажност на материала ще възникнат благоприятни условия за образуване на гъбички и плесен.

Не рядко в склада се оборудва зона за първична обработка на дървесина – разрязване на кръгъл дървен материал или изпиляване на кантове. В резултат на извършване на тези работи се получава изхвърляне във въздуха на дървесен прах с различна едрина. Постоянното му вдишване е често срещан неинфекциозен фактор за поява на хроничен бронхит.

Ако се отстранява прах чрез обща вентилация, с времето целият склад ще се замърси. Затова се предвижда инсталирането на локални стружко- и прахоуловители от циклонен тип с отделна изтегляща система, ако такива устройства не са включени в комплекта на дървообработващото оборудване.

Съхранение на метал и оборудване

За метални изделия като тръби, кранове, клапани, температурно-влажностните показатели не се нормират.

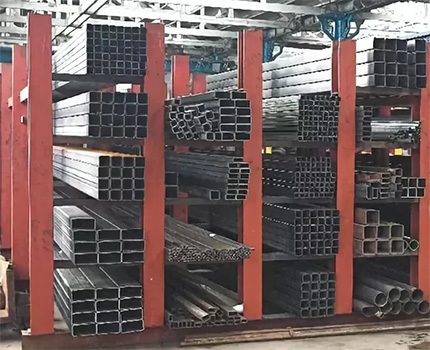

Цветният и черният металопрокат не са взискателни към температурата и влажността на въздуха. Вентилацията е необходима за осигуряване на безопасни условия на труд.

Електрическото оборудване и резервните части за двигатели с вътрешно горене трябва да се съхраняват при спазване на антикорозионни условия.

Ръчният електроинструмент, металорежещият и шлосерският инструмент се съхраняват при температура не по-ниска от +5°С и влажност на въздуха до 70%.

За сложно оборудване като дървообработващи машини производителите дават препоръки за температурно-влажностния режим при тяхното консервиране.

Необходимо е стриктно да се спазват тези изисквания, защото сложните агрегати съдържат елементи, създадени с използване на комбинации от различни материали, чиито свойства могат да се променят при неправилно съхранение.

Често обработката на метални изделия и оборудване срещу корозия се извършва направо на територията на склада. При извършването ѝ, за да се избегне въздействието на повишена концентрация на токсични изпарения, е необходимо проветряване на помещението в продължение на 1–1,5 денонощия.

В помещенията, където се съхраняват леснозапалими и взривоопасни вещества, допълнително трябва да се обустрои противодимна вентилация.

Изводи и полезно видео по темата

Видеото демонстрира организация на вентилацията на складски комплекс:

Устройство на инсталация за отвеждане на стърготини в отделна изтегляща система:

Стриктното спазване на изискванията на нормативните документи за вентилация на складското помещение ще позволи да се създаде микроклимат, необходим за качественото съхранение на продукцията.

Разнообразието от предлаганото оборудване ще помогне да се реализира почти всяка конфигурация на системата, като се вземат предвид изискваният режим и конструктивните особености на сградата.

Има какво да се добави или възникнаха въпроси по темата за организация на вентилацията на складското помещение? Можете да оставяте коментари към публикацията и да участвате в обсъждането на материала. Формата за връзка се намира в долния блок.
