Вентилация на покрив от метални керемиди: особености на устройството на системата за въздухообмен

Всички най-качествени строителни материали с времето се износват. Срокът им на експлоатация значително намалява поради постоянното въздействие на агресивни фактори, един от които е влагата. Покривите с метално покритие – не изключение, дори и да е профилирана ламарина със супер устойчиво полимерно покритие.

Грамотното устройство на вентилация на покрив от метални керемиди и организацията на въздухообмен в ограниченото от покрива пространство ще помогне да се избегнат експлоатационни проблеми.

Ще ви разкажем как да осигурите на конструкцията редовна циркулация на въздуха. Ще ви подскажем как да изключите образуването и отпадането на конденз, да отведете атмосферна вода в случай на нейното проникване в покривната система. Нашите препоръки ще помогнат значително да удължите срока на експлоатация на покрива от метални керемиди.

Въздухообмен в покривния пакет

Влажността в областта на подпокривното пространство могат да предизвикат дъжд и сняг, носени от силен вятър под покрива. От страна на жилищните помещения върху конструкцията негативно действат битови изпарения. Влажният изолатор губи своите експлоатационни характеристики, а след това започва да се разрушава обшивката и дървената гредова конструкция.

Правилната вентилация на пакета на покрива от метални керемиди предотвратява негативните последствия от влиянието на повишената влажност. Тя ще помогне да се създаде комфортен микроклимат и на тавана, в мансардата и в жилищните помещения. Ще защити горната ограждаща конструкция, системата за нейната изолация и опорната гредова конструкция.

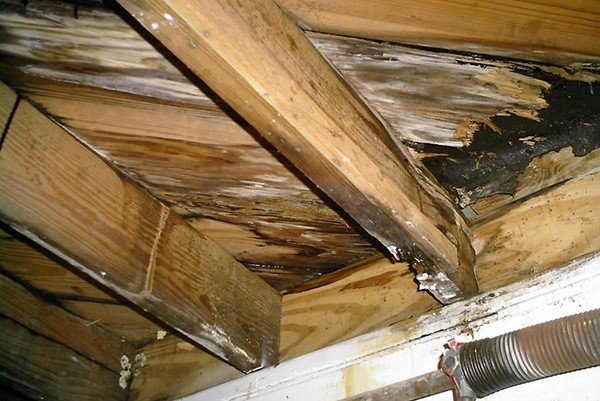

Повечето покривни конструкции се изграждат от дървен материал, върху който се отразяват всички негативни последици от въздействието на водата и валежите. Освен това, от влага страда изолацията на покрива и самият покрив, дори и да е метална керемида, чийто срок на експлоатация при правилен монтаж достига половин век.

За да не гният и не се развалят покривните конструкции от плесенни гъбички, които се разпространяват по влажните компоненти с неимоверна скорост, да не се разяждат от конденз, трябва да се организира стабилен въздухообмен

И така, как правилно да се организира вентилацията на покрива? Покривният пай се състои от няколко слоя, всеки от които изпълнява определена функция. При компетентен монтаж комбинацията от тези слоеве ще осигури дълготрайна експлоатация на ограждащата конструкция, покрива и системата под него.

Към процеса на полагане на всички материали без изключение трябва да се подхожда изключително внимателно. Дори ако покривните работи са извършени перфектно, а пароизолацията, например, е положена небрежно, това ще доведе до натрупване на пара с всички негативни последици: намаляване на топлоизолационните характеристики на изолацията, гниене на гредите и летвите.

Необходимо е да се разгледат поотделно вентилацията на покривното покритие и покрива. В понятието за покривно покритие влизат покритието и разположените под него изолационни слоеве.

Правилно полагане на вентилируем покривен пакет

Системата за вентилация на покрива представлява мрежа от хоризонтално насочени канали, оформени от летвите и контра-летвите. Каналите, наричани отдушници, започват при стрехите и завършват в зоната на билото. От валежите те са покрити отгоре с метални планки на билото, улеите и валмовите части.

При валмовите и шатровите покриви оттокът на въздух е забавен поради конструктивната специфика. За осигуряване на пълноценна вентилация на покрива в тези случаи се използват покривни аератори. Какво представляват те и как да се монтират, ще разгледаме по-долу.

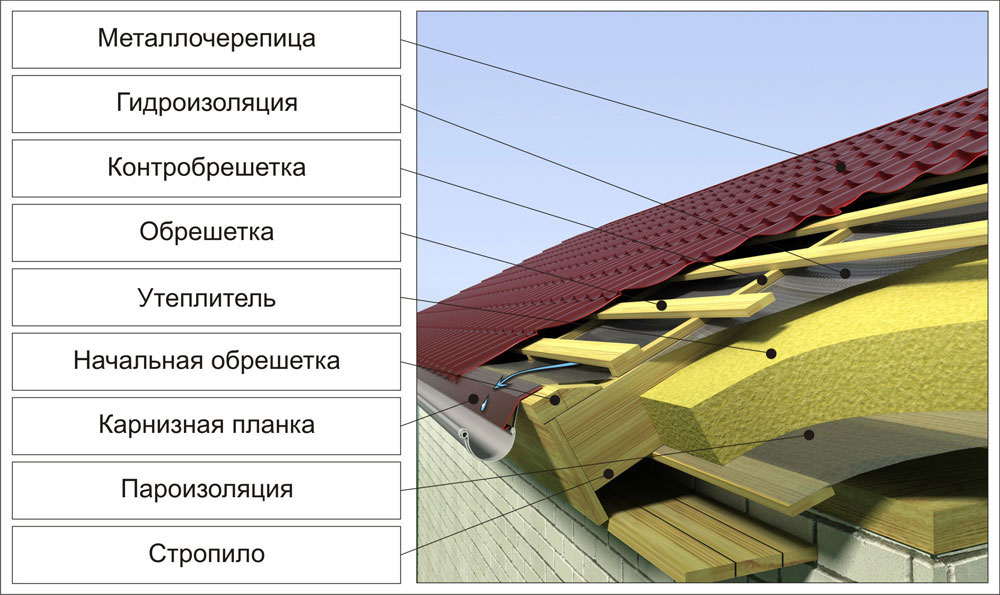

Как правилно се полага покривният пай за метални керемиди? Първо между гредите се полага изолацията (на разстояние).

На етап полагане на хидро- и пароизолация е необходимо да се предвидят вентилационни процепи:

1. При полагане на обикновени хидроизолационни фолиа трябва да останат 2 вентилационни процепа от 30-50 мм: един – между фолиото и топлоизолационния материал, вторият – между покривното покритие и фолиото.
2. Ако се полага супердифузионна мембрана, вентилационният процеп трябва да бъде само между мембраната и покривния материал. Платното се полага директно върху изолацията.
3. При полагане на пароизолационно фолио процепът трябва да бъде между подшивния материал и фолиото.

Всички слоеве на покривния пай се разполагат така, че от външната страна, т.е. над изолацията, да се намира хидроизолацията, а от вътрешната, т.е. под изолацията, – пароизолацията. Застъпването между платната трябва да бъде не по-малко от 150 мм.

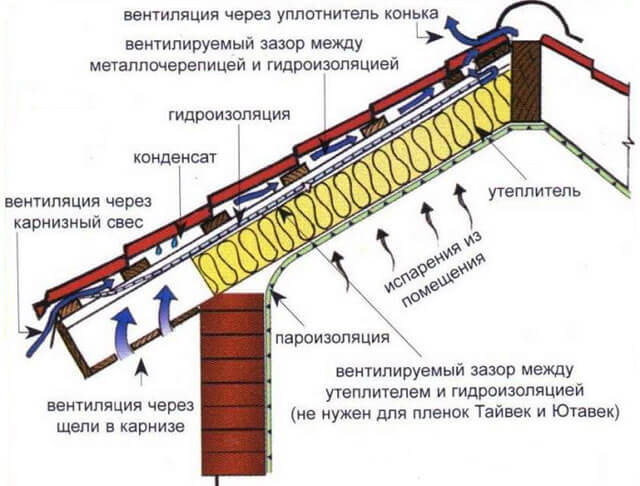

В схемата на устройството на вентилация за покривния пай на изолиран покрив летвите образуват вентилационни канали между пароизолацията и изолацията, изолацията и хидроизолацията, хидроизолацията и покривното покритие.

След това се извършва монтаж на обшивката за полагане директно на профилирания метален покрив. Под хидроизолационния филм по протежение на стрехата се монтира капкообразувателят за отвеждане на влагата от него. Дървената обшивка преди монтажа трябва да бъде старателно изсушена и обработена с антисептици и антипирени.

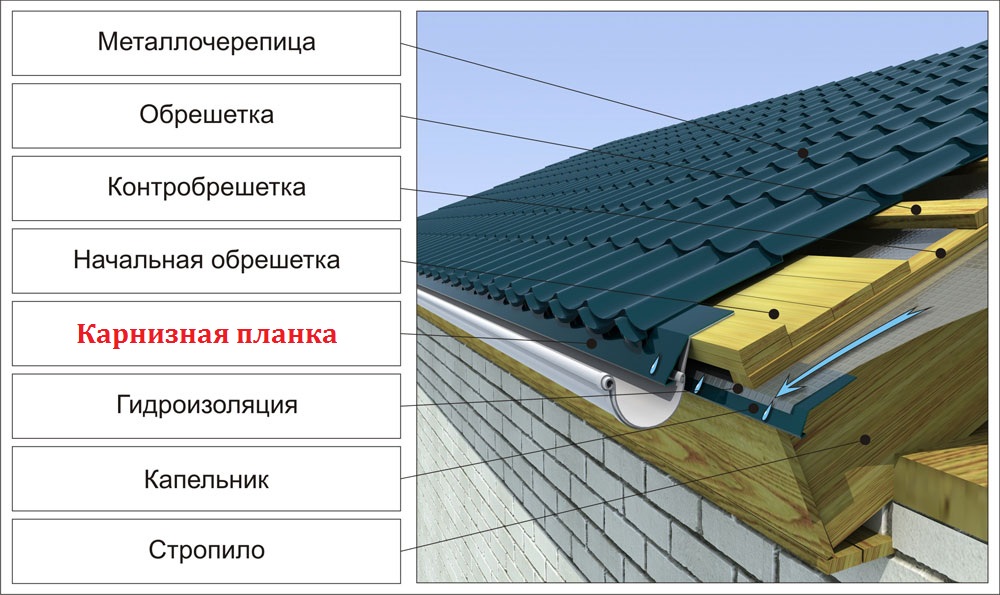

След приключване на монтажа на обшивката се монтира корнизната планка, която покрива подпокривната област от проникване на влага. На краищата на контралетвите и началната корнизна дъска с самонарезни винтове се закрепва вентилационна лента.

В схемите за полагане на студени покриви, обшивката оформя вентилационни канали между хидроизолацията и покривното покритие.

Вентилационните елементи могат да бъдат:

• точкови – това са отвори с диаметър от 10 до 25 мм в долната част на корниза. Размерът на точковите продухи зависи от наклона на покрива. Колкото е по-малък, толкова по-големи трябва да бъдат отворите. Отворите се разполагат под водосточните улеи, за да не заледяват. Отвън е по-добре да се покрият с дребноочкова мрежа за предпазване от запушване с листа;
• цепнатинни – това са хоризонтални или вертикални цепнатини с размер от 2,5 до 5,0 см. Цепнатинните продухи също могат да се затворят с вентилационна мрежа.

Въздухът, постъпващ през корнизните продухи, ще се движи свободно в подпокривното пространство и ще се изтегля през вентилируемия бил (вентилационен изход).

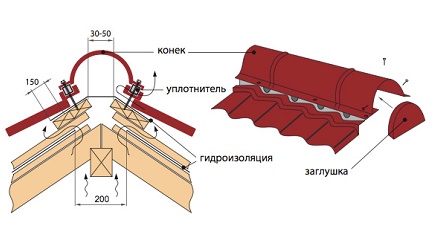

Билът – това е най-високата конструктивна част на покрива, наричана още било или ребро. Вентилируемият бил се изработва в 2 варианта: с цепнатинни продухи и с точкови по цялата дължина на билото. Може да се разгледа вариантът за изграждане на цепнатинен продух по цялата дължина на ската.

Под билната планка по протежение на нейните ръбове се полага порест уплътнител от пенополиетилен. Той няма да пропусне прах и мръсотия под покрива, но ще изпусне пара, конденз и отработен въздух навън.

За покрив със сложна конфигурация задължително се устройват долини, наричани още улуци. Това е елемент за оформяне на вдлъбнат ъгъл. Характерен пример е съединението на основния скат на покрива и малкия скат на верандата, прозореца на тавана или входната група.

При устройството на долината се използват две планки: първата се полага под покривното покритие, втората покрива линията между съседните равнини на скатовете, вече покрити с метални керемиди.

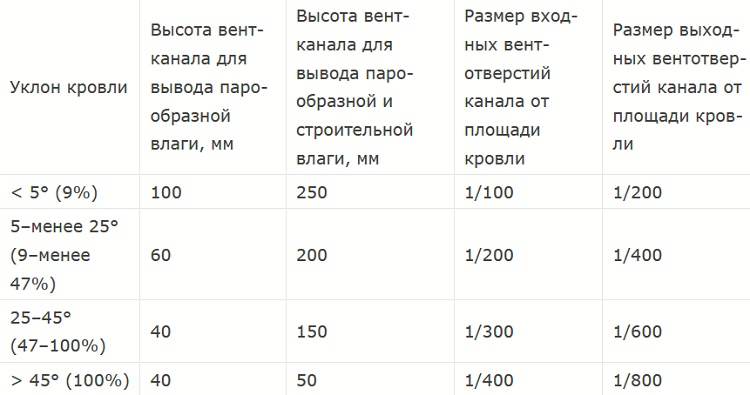

Съгласно сборника с правила за устройство на покриви СП17.13330.2011, размерите на вентилационните канали за плоски и скатни покриви трябва да се определят чрез изчислителен метод. Въпреки това разликата в направените изчисления, дори с отчитане на различията в климатичните условия и ъглите на наклон на покрива, се отразява незначително на резултата. Затова в повечето случаи се приемат средни стойности.

Размерите на напречното сечение на продухите могат да се изчислят по формули или да се намерят с помощта на специализирана изчислителна програма. Въпреки това е по-лесно и по-бързо да се определи площта на сечението по таблица със средни стойности.

Много производители на покривни материали също предлагат технически решения за устройство на вентилация в придружаващите документи. И разбира се, провеждането на редовен преглед (няколко пъти годишно) на покрива ще помогне да се реши дали да се монтират допълнителни вентилационни устройства или не.

Покривни аератори и вентилатори

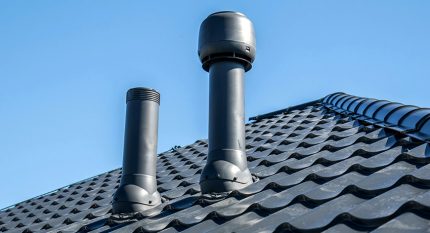

Допълнителни елементи на вентилационната система на покрива са покривните аератори. Те усилват многократно движението на въздушните маси. Аераторът представлява къса тръба до 50 см с проход вътре и с дефлектор – капак, който предпазва вентилационния елемент от вода и отпадъци.

Аераторите могат да се монтират на покрив от метални керемиди по всяко време: както по време на първоначалния монтаж, така и по време на експлоатация. Формата и цветът могат да се изберат според характеристиките на покривния материал. Аераторите се произвеждат от лята пластмаса, устойчива на атмосферни влияния, UV лъчение, киселини и дори на краткотрайно въздействие на огън.

Колко аератори да се поставят на покрива най-често се решава въз основа на практически опит.

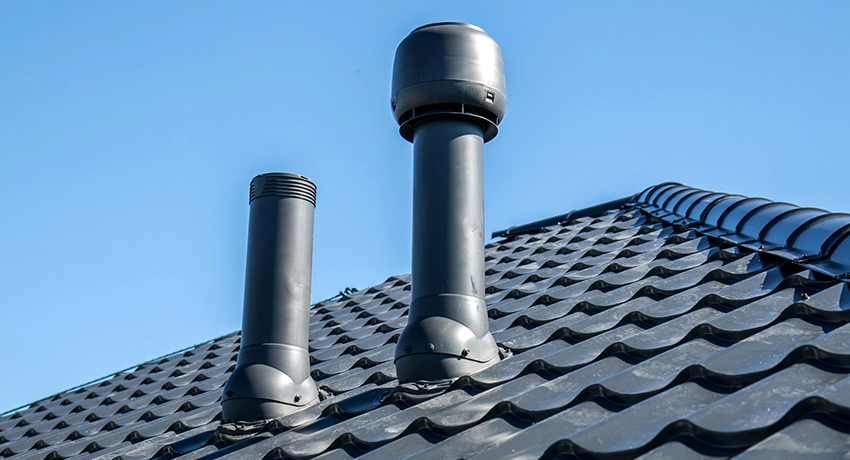

Най-ефективни елементи за вентилация на покрива се смятат аератори от турбинен тип. В горната част на такъв уред се намира дефлектор с турбина.

Лопатките на турбината се въртят под въздействието на вятъра. Естествената тяга в този случай се увеличава многократно в зависимост от силата на вятъра, обратната тяга напълно се изключва. Монтажът на този вид уреди трябва да се обмисли предварително, тъй като ще се наложи увеличаване на размера на продухите (отворите).

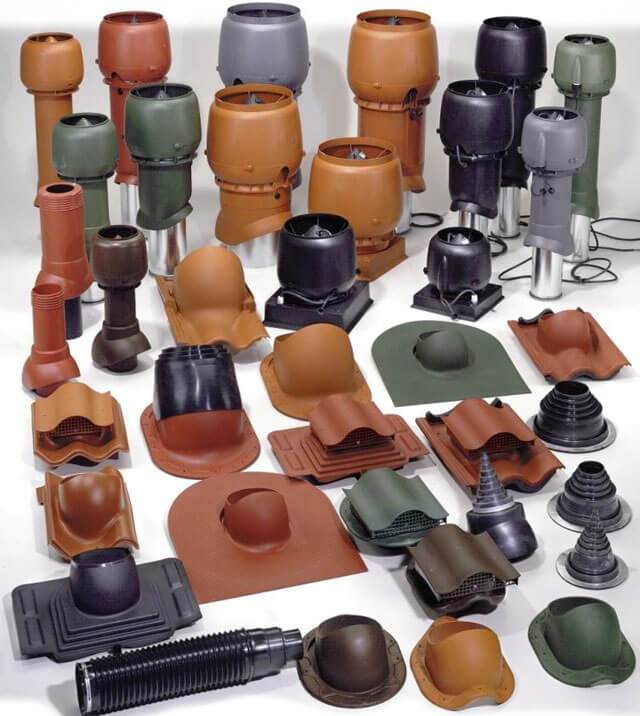

Аераторите и покривните вентилатори за метални керемиди се произвеждат в комплект с проходен фланцов елемент, което значително улеснява и значително ускорява извършването на монтажните операции.

При избора на аератор за метални керемиди трябва да се обърне внимание да:

• в комплекта да влизат ръководство за монтаж, уплътнения, монтажен шаблон, проходен елемент, крепежи;
• цветът на устройството да бъде съобразен с цвета на металните керемиди;
• качеството на материала, от който е изработен аераторът, да бъде документално потвърдено;

Не е задължително да се съобразявате с формата и вида на профила на покрива, тъй като фланецът на монтажния елемент за покривни аератори и вентилатори е изработен от материал, който след прилагане на незначителни усилия точно повтаря необходимия релеф.

Ако за вентилация на покрив от метални керемиди тези системи не са достатъчни, се инсталират покривни вентилатори. Това са аерационни устройства с разположен вътре в тръбата електрически лопатков аксиален уред. Скоростта на движение на въздуха в тези устройства може да се управлява ръчно или да се настрои на автоматично регулиране.

Монтаж на покривни аератори

За да изберете правилно оборудване за вентилация на покрива, трябва да вземете предвид:

• производителност на устройството;
• площ на покрива, неговата форма;
• ъгъл на наклона на склоновете.

Металният покрив безспорно е много уязвим на влага и особено се нуждае от защита от пари от жилищните помещения. Няма ограничения за устройството на вентилация, ако покривът е покрит с метал. Най-добрият вариант е, когато температурата на въздуха отвън и вътре в покрива се различава. Тогава активната проветряване става спонтанно.

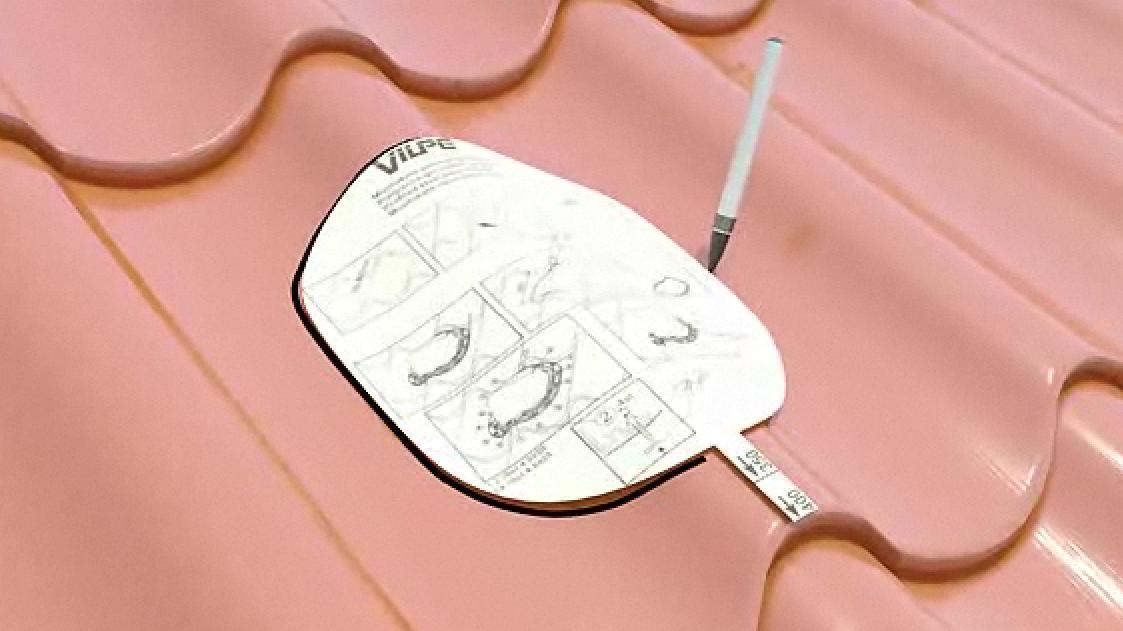

В комплекта на аератора задължително трябва да има шаблон, според който върху покритието се очертава контурът на отвора за монтаж на вентилационното устройство

Аераторите се монтират след завършване на монтажа на покрива, за целта:

1. Според шаблона върху покрива се нанася формата на отвора.
2. Металът се изрязва до топлоизолационния слой с електрически прободен трион.
3. Долната част на тръбата се покрива с битумна мастика, след което се притиска със сила към основата.
4. Юбката (фланецът) на патрубка със защитна обвивка се закрепват със самонарезни винтове.

Колко аератора да се поставят, всеки собственик на къща решава сам. Някой счита, че за изпускане на метални керемиди е достатъчна една тръба на 40 квадрата покрив, друг препоръчва да се увеличи това количество двойно. Всъщност изчислението се проверява на практика, по практически резултати от ефективността на вентилационната система.

Вентилиране на покриви с изолация и без нея

Няма технологични особености при монтажа на вентилационни системи на покриви с различна форма. При двускатни и едноскатни, счупени, валмови и шатрови форми принципите на вентилация са еднакви. Променя се само сложността на монтажа и броят на инсталираните устройства.

Обустройство на студен покрив

На студеното таванско помещение подпокривното пространство се обдухва от голям обем въздух, поради което влагата не се кондензира. Въздухът циркулира свободно през корнизните надвеси, билото, слуховите прозорци, валмовите хребети на покрива и ендови.

При двускатния покрив въздухът постъпва през корнизите или отворите във фронтоните. В каменните фронтони отворите за приток на въздух се правят под формата на прозорци, които се отварят ръчно.

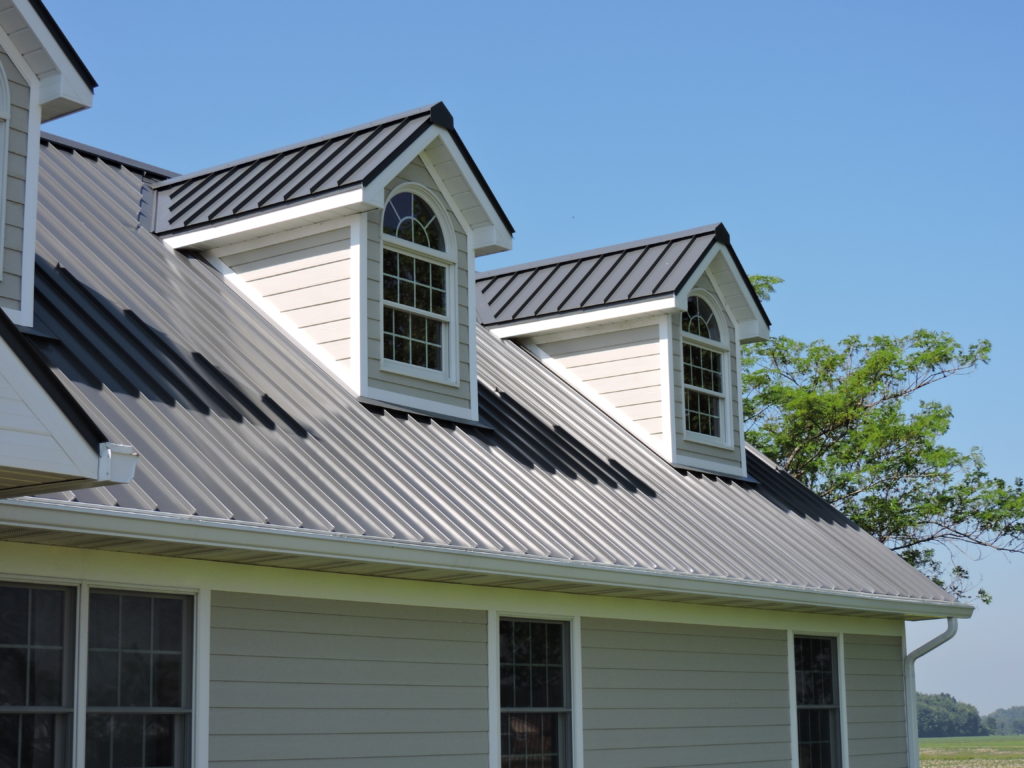

Дормерните прозорци (кукувички) се разработват по време на проектирането на къщата. Те изпълняват множество функции: осигуряват вентилация, изравняват налягането извън покрива и вътре в таванското помещение, така че при превишаване покривът да не бъде “отнесен” в буквалния смисъл

В 4-скатна валмова покрив няма фронтони. Тук ролята на въздухозаборник играят корнизните стрехи с отвори от 5 до 10 mm. Въздухът излиза през наклонените валмови ребра и капандури. Ако за разтоварване не са достатъчни, се поставят аератори и покривни вентилатори.

Проблемните места на скатната форма на покрива са улуците – през зимата в тях се натрупва сняг. Поради това е целесъобразно по дължина на улуците да се монтират точкови аератори или устройства за принудителна вентилация.

Организация на вентилация на топъл покрив

В изолиран покрив между покривното покритие и тавана се намира топлоизолационен материал, от двете страни затворен със слоеве хидро- и пароизолация. Ако покривният пакет е положен при спазване на всички норми, то върху гредите, топлоизолацията и покритието няма да действат нито битови изпарения отдолу, нито атмосферна влага отгоре.

Класическата схема на вентилация за изолирани покриви е непроменена. През корнизните стрехи се вкарва въздух и се изтласква изпод вентилируемия бил, улуците и валмовите планки. Заедно с въздушните потоци излизат битови изпарения, които частично проникват през пароизолацията, кондензът, утаяващ се поради разликата в температурите вътре в тавана и извън него, и атмосферна вода.

Устройство на капандури и фронтонни прозорци

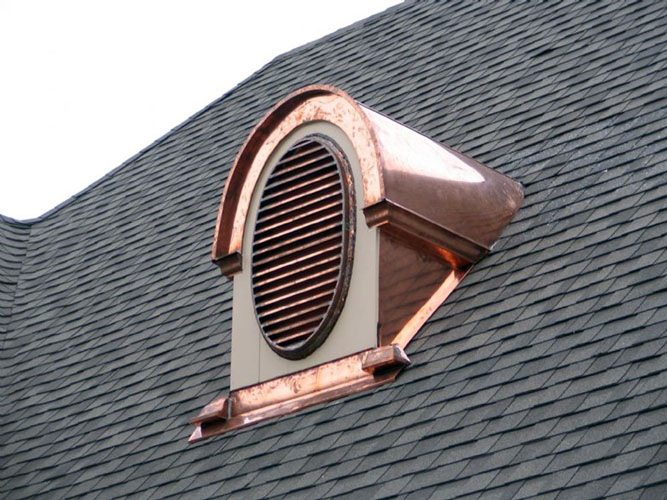

Традиционният начин за проветряване на тавана – монтаж на капандури и фронтонни прозорци. Капандурите се правят на склоновете на покрива при липса на фронтон. Ако има фронтон, в него се монтират фронтонни прозорци. Разбира се, вентилацията не е първостепенна функция на таванските прозорци.

Както фронтонните, така и капандурните вентилационни прозорци се разполагат така, че в рамките на тавана да се формира естествен въздушен поток без стимулация от вентилатори.

Те са предназначени, на първо място, за изравняване на налягането в таванското пространство с външното по време на поривист вятър. Ако вятърът обтича покрива, в тавана ще има по-високо въздушно налягане, отколкото отвън.

Това способства по законите на физиката за образуване на подемна сила, която повдига покрива. Капандурите и фронтонните прозорци предотвратяват нейното образуване, изравнявайки наляганията. Тъй като никой не иска покривът на къщата да лежи след бурята до къщата в градината, капандурите/фронтонните прозорци трябва да се правят във всеки случай.

Изборът на тип капандура зависи от естетическите предпочитания на собственика. Тя може да бъде с овален, трапецовиден или двускатен триъгълен покрив. В днешно време често ги допълват с панорамни прозорци, вградени в склоновете.

Втората функция на таванските прозорци – проветряване. За пълноценна вентилация на покрива само прозорците не са достатъчни, но като допълнителен начин за борба с конденза те са се доказали доста добре.

Съществуват следните типове тавански прозорци:

1. Фронтонните прозорци са най-разпространените конструкции в двускатните покриви. Както всички тавански прозорци, те трябва да бъдат разположени на противоположните фронтони, един срещу друг, за целите на вентилацията на пространството. Геометричната форма на фронтонните прозорци може да бъде всякаква.
2. Дромерите или кукушките са декоративни конструкции на прозорци, разположени в покрива и излизащи извън неговите граници. Дромерите са предимно декоративни прозорци, но се справят отлично с функционалните задачи на капанковите прозорци.
3. Антидромерите са прозорци в скатовете на покрива, които не излизат извън техните граници, а напротив, са леко вдлъбнати в тях.

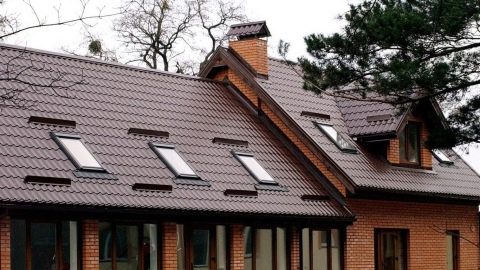

4. Мансардните прозорци се разполагат наравно със ската на покрива.

Всички видове прозорци се нуждаят от щателна хидроизолация, за да се избегне протичане. Капанковите прозорци на тавана, в зависимост от това дали той е обитаем или не, могат да бъдат остъклени или да останат отворени и да бъдат затворени с декоративна решетка. Остъклените прозорци осигуряват необходимата вентилация само при отваряне на крилото.

За устройството на капанкови прозорци се продават готови комплекти с каса и обшивка за външно довършване на мястото на монтаж. Касите за прозорци за вентилация през фронтон се изработват от пластмаса или дърво. Конфигурацията на прозорците може да бъде абсолютно всякаква. По принцип, по всяко време на експлоатация на покрива могат да се прорежат капанкови или фронтонни прозорци.

В идеалния случай капанковите прозорци трябва да бъдат отворени през цялото време, но трябва да се постави решетка против птици.

За устройството на вентилационен прозорец в неизолирана фронтонна стена се изрязва отвор, равен по форма и размер на касата на прозореца. Прозорецът се монтира в отвора и се затваря с обшивка.

В топлоизолираните фронтони мястото за прозорците трябва предварително да се предвиди и да се монтира каса. Касата ще осигури правилния монтаж на рамката, ще улесни монтажа и ще противодейства на слягането на изолацията.

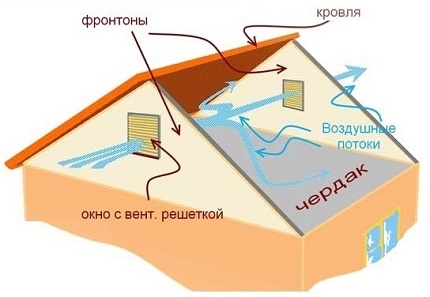

За осигуряване на редовна циркулация на въздуха, прозорчетата на фронтоните се монтират по такъв начин, че между долния ръб на прозореца и горната линия на преградата да има не по-малко от 80 см и не повече от 100 см.

Размерите на капанковите прозорци трябва да бъдат не по-малки от 60 см на 80 см. Разстоянието между няколко прозорци трябва да бъде не по-малко от метър.

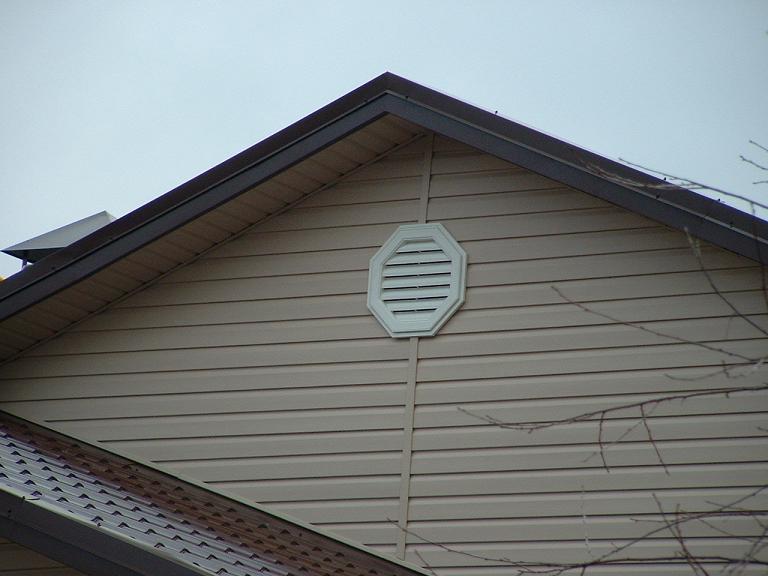

По-достъпна и лесна алтернатива на фронтонните прозорци в бетонни и тухлени стени са вентилационните решетки с тръба. Те се монтират още по-лесно.

С перфоратор или машина с бормашина, снабдена с диамантена коронка, се пробиват отвори в противоположните стени. Между стената и задната повърхност на решетката се нанася уплътнител. В отвора се вкарва вентилационна тръба до решетката. Решетката се фиксира.

Изводи и полезно видео по темата

С нюансите на организацията на вентилацията на покрива и козирката ще ви запознае следният видеоклип:

Преглед на плоски аератори за оборудване на покрив с керемиди:

Видео-ръководство за оборудване на прохода на вентилационна тръба през покривния пай:

За прости двускатни покриви естествената приточно-изсмукваща вентилация на покрива от металочерепица се счита за идеален вариант, функционираща практически без проблеми. При сложни форми на покривите трябва задължително да има вентилационни отвори и прозорци, тъй като в подпокривното пространство има множество пречки за свободното преминаване на въздуха.

В такива случаи се препоръчва да се комбинира естествената вентилация с точково инсталиране на аератори. Важно е правилно да се инсталира вентилационната система на покрива, тъй като от правилната ѝ работа пряко зависи срокът на експлоатация на покрива.
