Осушители за басейни: как да изберете и изчислите оптималния осушител на въздуха

Високата влажност е характерна особеност на помещения с изкуствени водоеми, свързана с интензивно изпаряване на водата. По стените, стъклопакетите, перилата, тавана в резултат обилно се кондензира влага.

Кондензатът създава условия за размножаване на вредни микроорганизми, разрушава строителните конструкции. Правилно подбраните осушители за басейни ще помогнат да се избегне негативното въздействие на излишната влага. Ще ви разкажем как да изберете правилно оборудването за изсушаване, ще ви запознаем с типичните схеми за инсталиране.

Специфика на класификацията на осушителите

Системите за климатизация, предназначени да създават оптимален микроклимат в частни басейни, не се справят със задачата за премахване на излишната влажност.

Дори климатиците, оборудвани с подобна функция, не могат напълно да освободят помещението от водата, която се изпарява във въздуха и се утаява по повърхностите. Проблемът могат да решат само осушителите, работещи автономно или в комбинация с вентилация.

Разделение по принцип на действие

В борбата с излишната влага традиционно се прилагаха два метода:

• Подгряване на подавания въздух. Въздухът, доставян от вентилационната система или въздушното отопление, се подгрява предварително, поради което влажността се намалява и влагоемкостта се увеличава. По този начин подготвените за асимилация пари се свързват с въздушния поток и се отстраняват заедно с него извън помещението.
• Адсорбция. Преовлажненият въздух се засмуква в уреда с адсорбиращ пълнител, например силикагел. Веществото попива излишната влага, която след това се отстранява от него чрез прокаляване.

И двата метода трудно могат да се причислят към категорията на икономичните. В първия случай твърде много енергия се изразходва за обработка на въздуха, който след това лесно се изхвърля в атмосферата. По същество се извършва скъпо струващо отопление на улицата без осезаеми резултати по отношение на изсушаването.

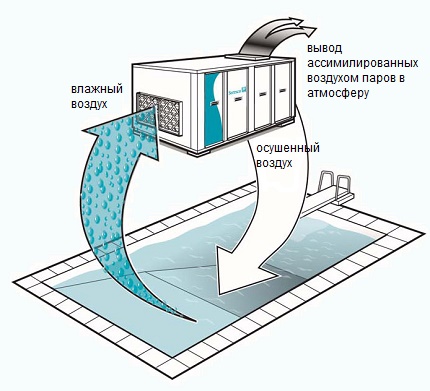

Изсушаващите устройства, работещи по принципа на подгряване на въздушната маса с последваща асимилация на парите, изразходват твърде много енергия за подгряване на въздуха, който се изхвърля навън без рационално използване на топлината.

Вторият вариант не радва със значителни енергийни загуби, изразходвани за адсорбция с кондензация на влагата и за последващо прокаляване на адсорбера. Въпреки това той е по-практичен.

Системите, работещи на базата на адсорбция, се произвеждат например от шведската фирма Munters, но се използват предимно за оборудване на обществени спортни комплекси, промишлени и хранителни складове, производствени цехове.

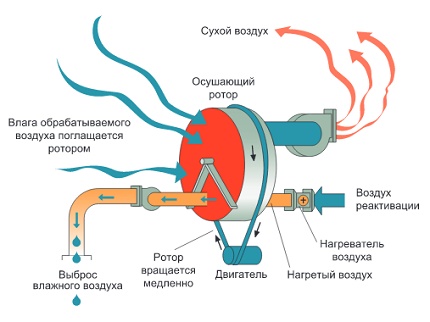

Действието на адсорбционните изсушители на въздух се основава на способността на веществото, разположено вътре в корпуса, да поглъща и задържа водни молекули.

Скъпотията и безсмислените загуби на енергия на двата остарели метода принудиха да се търсят по-достъпни икономически и технологични пътища за оборудване на частни басейни.

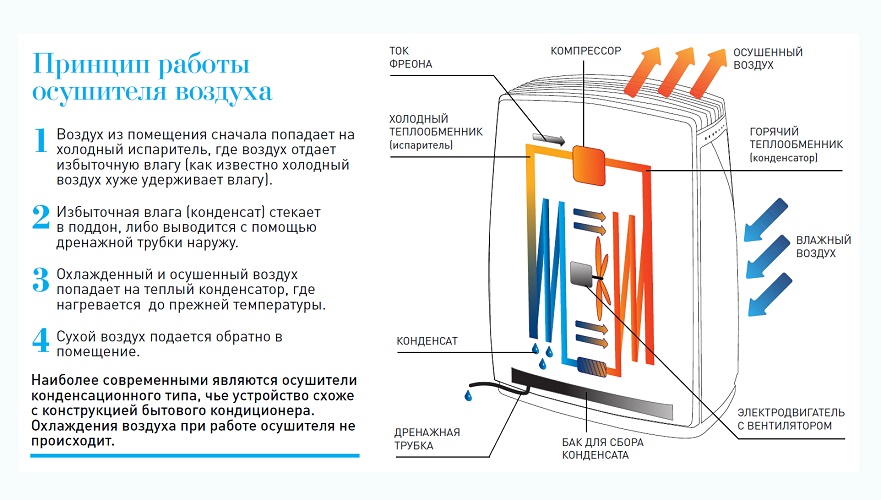

В крайна сметка бяха разработени нови устройства за изсушаване на въздуха, които работят по принципа на стандартните климатици. Изсушаващите машини се различават малко от тях по конструкция и изискват подобна грижа и поддръжка.

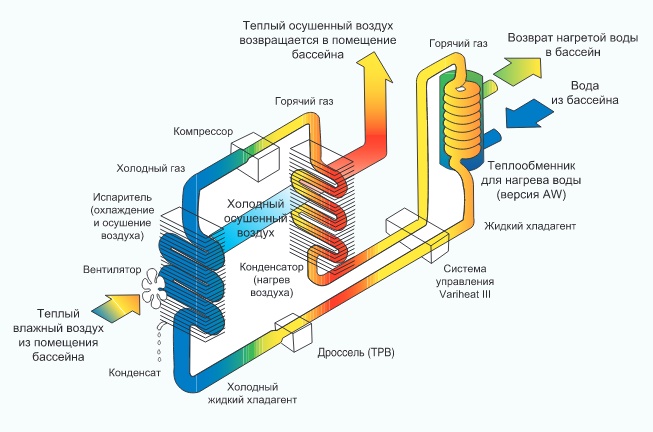

Използваните в момента модели изсушители се оборудват с вентилатор, компресор, хигростат, радиатори. В основата на тяхното действие е заложен принципът на кондензацията. Вграденият в уреда вентилатор засмуква влажния въздух от помещението с басейна и го насочва към кондензиращия агрегат.

Освободеният от кондензат въздух се извежда обратно в помещението, а отделеният от влажната въздушна маса кондензат се събира в поддона и се изхвърля през дренажен канал.

Ако конструкцията на изсушителя включва допълнителен топлообменник, той може да изпълнява работа по нагряване на въздуха в обработваното помещение. При свързване към бойлер или към топла вода (ГВС), подобни модели позволяват да се намали броят на радиаторите или напълно да се откажете от тях.

Устройствата, които премахват излишната влага чрез кондензация, работят в режим на пълна или частична рециркулация. Пълната рециркулация предполага циклично движение на въздушния поток в границите на помещението без промяна на неговия състав.

Подобни изсушители се справят добре с обработката на въздуха в малки частни басейни, които не изискват постоянно обновяване на състава на въздуха.

Ако има желание да се подобри качеството на въздушния поток или има необходимост да се повиши съдържанието на кислород и да се намали делът на въглеродния диоксид поради продължителността на сеансите за плуване, тогава е по-добре да се закупи изсушител, който се свързва с вентилационната система или директно с улицата.

Той ще предостави възможност да се обновява съставът на въздуха, като периодично се примесва свежа порция към изсушавания въздушен поток.

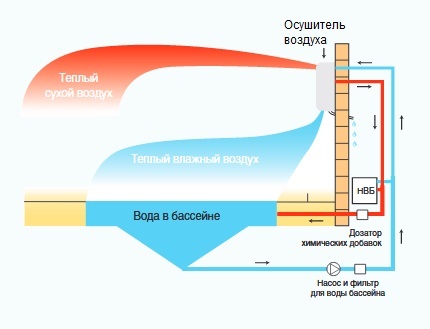

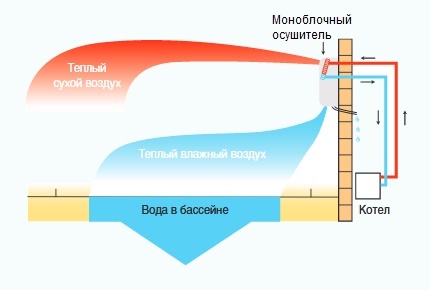

В асортимента на изсушителите има модификации с водни топлообменници, които се свързват към контура за нагряване на водата в басейна. Те предават генерираната в процеса на изсушаване топлина на отоплителната система, благодарение на което значително се намаляват разходите за поддръжка на изкуствения водоем.

Освен способността да примесват порции външен въздух, редица модели изсушители се допълват с функции за нагряване на водата и на самия въздух, изпълняват действия по филтрация и йонизация. Нагряването на изсушавания въздушен поток се извършва чрез воден или електрически контур. Първият ще излезе по-евтино както при покупка, така и при експлоатация.

Ако интересува не само нормализирането на нивото на влажност, но и формирането на максимално комфортни условия, то трябва предварително да се проучи функционалността на няколко агрегата, за да се избере и да се даде предпочитание на позиция, която притежава необходимите възможности.

Каналните изсушаващи системи се оборудват със значително по-голям брой функции. Например, системите от марката Variheat, освен основната работа, същевременно примесват свеж въздух, стабилизират неговата температура, предотвратяват изтичане на въздушни маси в съседни помещения и нагряват водата във ваната на басейна (+)

Конструктивни и монтажни разлики

Ние установихме, че преобладаващото число пазарни предложения в сегмента на машини за изсушаване на въздух за изкуствени водоеми е представено от кондензационни устройства.

По начина на монтаж те се подразделят на:

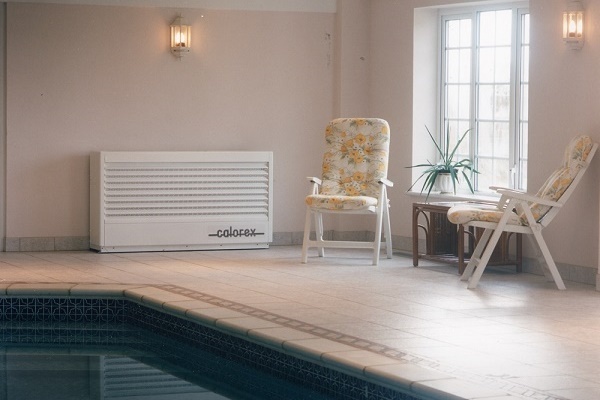

• Мобилни. Това са малки моноблокови машини, които се купуват за малки басейни и сауни, ако площта на водното огледало не надвишава 40 м². Основно това са компактни подови разновидности или стенни модификации с възможност за монтаж на пода.
• Стационарни. Това са канални системи, предназначени за обработка на въздуха в басейни с площ на изпарение над 40 м². Едрогабаритни подови агрегати, които могат да бъдат монтирани както в отделно вентилационно помещение, така и в плувна зала.

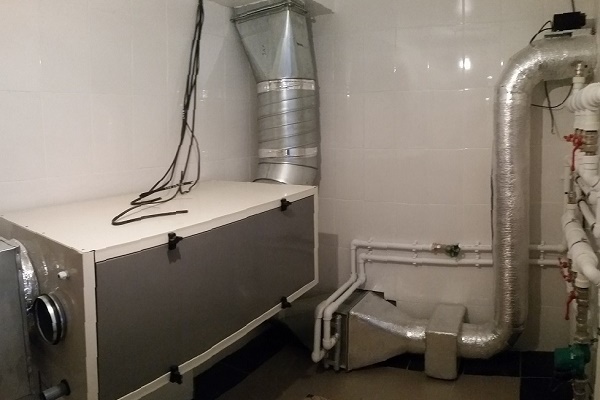

При монтаж в отделно помещение, вентилационна камера, каналните изсушители се свързват със система от въздуховоди, вградени в стените или тавана на басейна. Предвид специфичната среда в устройството на въздушните канали е желателно да се използват пластмасови конструкции.

Вентилационна камера за каналния изсушител може да се оборудва в мазето на къщата с басейна или на тавана.

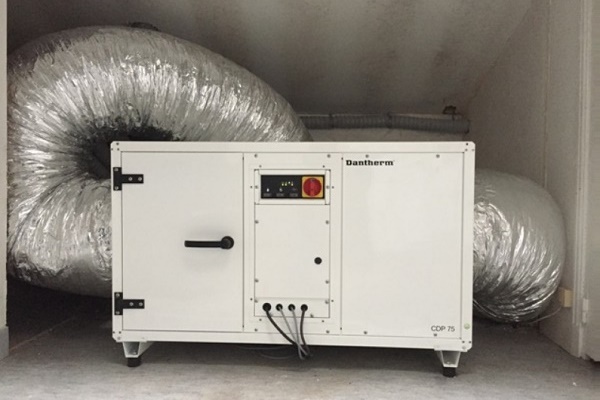

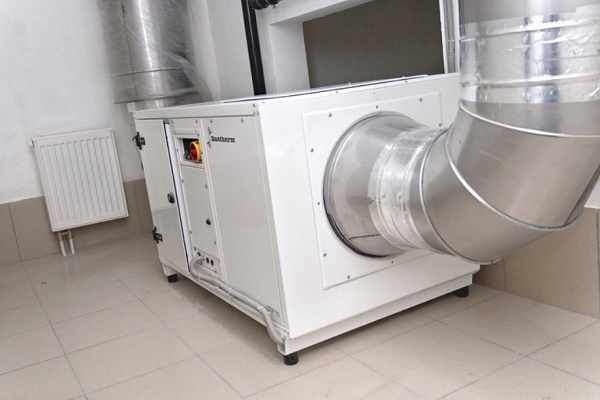

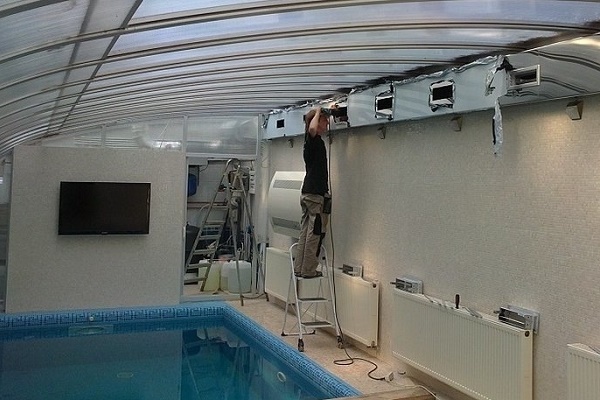

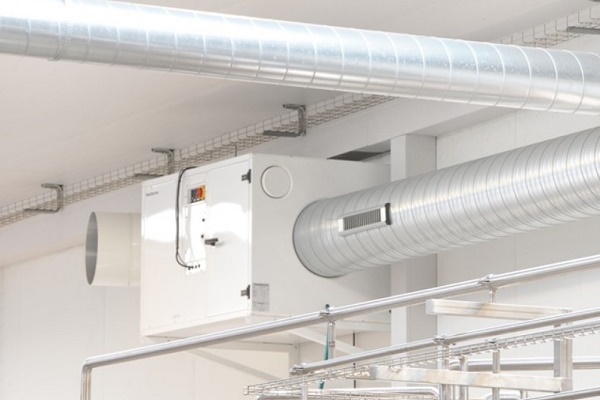

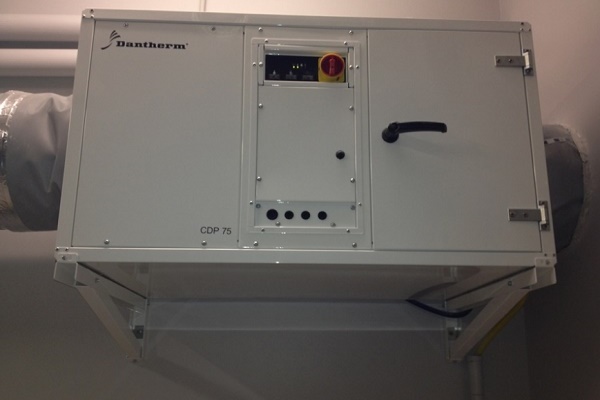

Каналните изсушаващи машини се свързват с въздуховодите. Самият агрегат най-често се разполага в помощно помещение (+)

Нека отбележим, че разделението по възможности за обработка е доста условно, тъй като сред компактните устройства има изсушители, способни да обработват басейни с площ на изпарение 70 – 100 м². А ако подобен стенен & подов агрегат се вгражда в преграда, той автоматично преминава в категорията на стационарните системи.

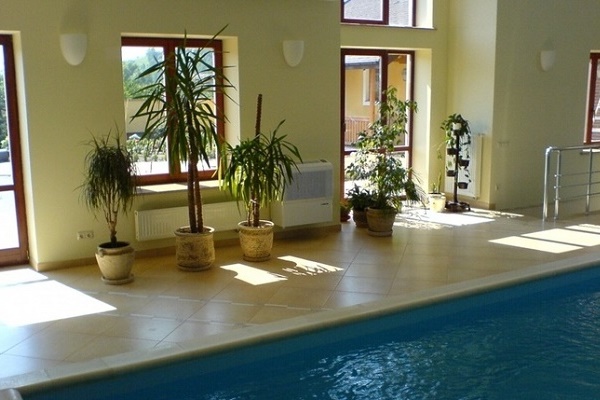

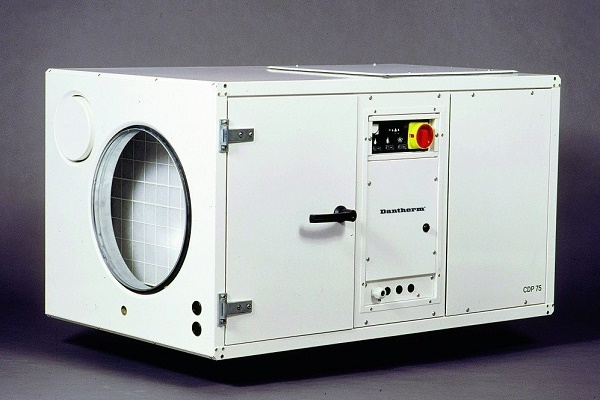

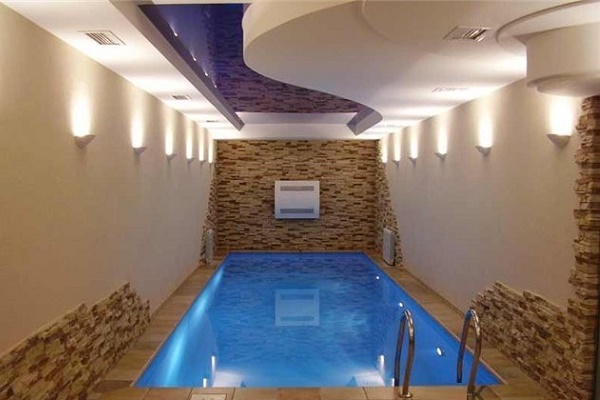

Моноблоковите изсушаващи машини се произвеждат в стенен, подов или комбиниран вариант. Повечето модели са подходящи както за монтаж на пода, така и за окачване на стената (+)

Типични схеми за разположение

Системите за осигуряване на благоприятен микроклимат в помещението с басейн се обустройват в съответствие с една от типовите схеми.

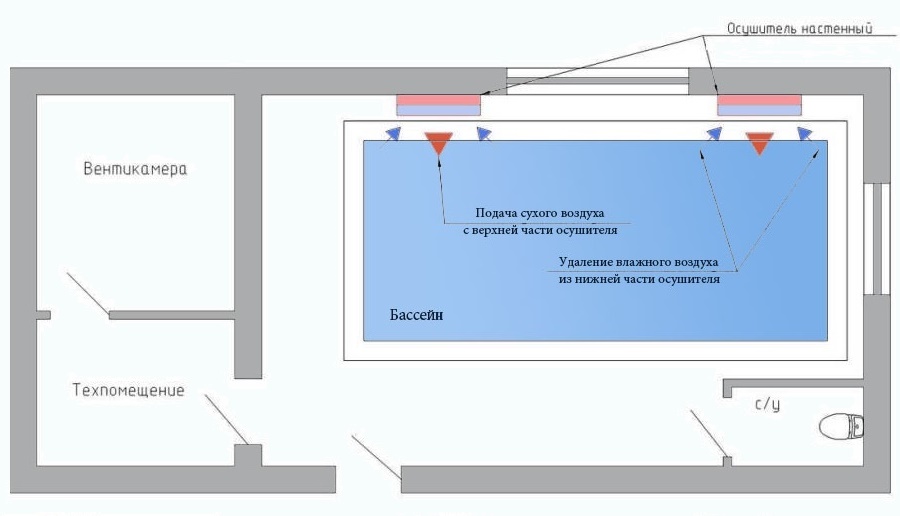

Вариант №1. Най-простият и евтин начин за намаляване на нивото на влажност в басейна се състои в инсталирането на моноблокови стенни или подови изсушители на въздух в количество от 2 до 5 броя в зависимост от реалната площ на изпарение.

Подобно решение е отлично подходящо за малки помещения с ниска интензивност на посещенията. Там, където е много по-лесно и разумно периодично да се проветрява, отколкото да се инсталира скъпа канална система (+)

Вариант №2. Схема, която работи на принципа на частична рециркулация, т.е. с вземане на свежа порция въздух отвън, която се смесва с изсушената и подгрята въздушна маса, уловена в басейна.

Прилага се в обекти с висока степен на посещаемост, които се нуждаят от постоянно добавяне на кислород и отстраняване на въглероден диоксид. За изхвърляне на излишната въздушна маса се изгражда независима смукателна система (+)

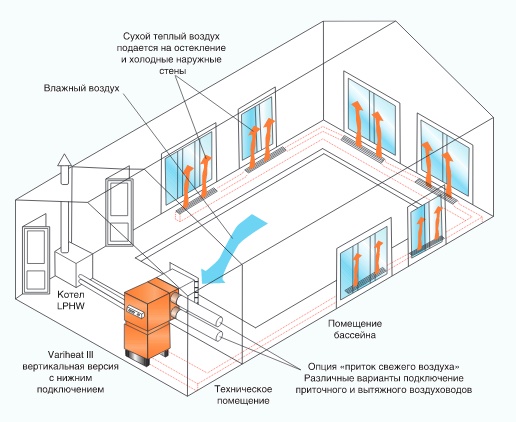

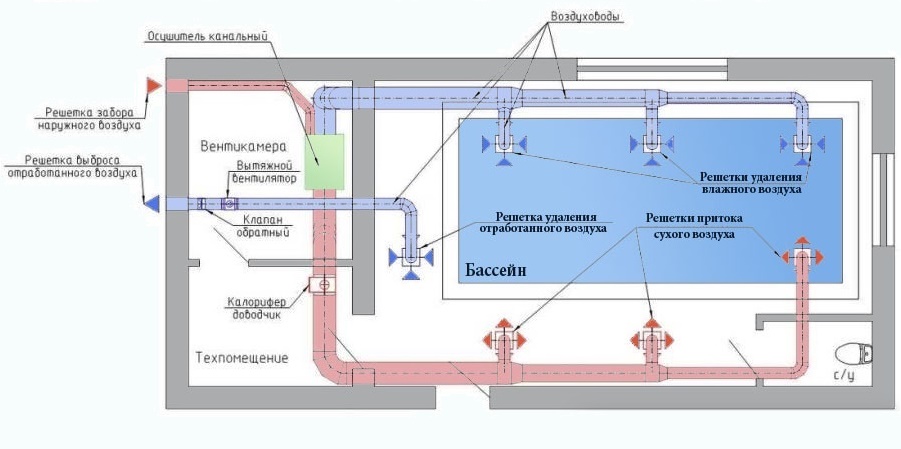

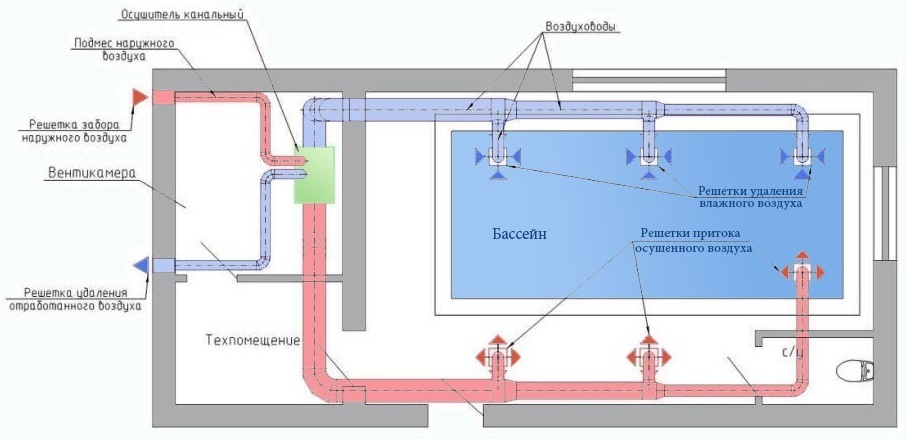

Вариант №3. Използват се канални системи, монтирани в отделни отделения. Осушителите се комбинират с приточно-смукателна вентилация, което гарантира пълноценен въздухообмен в помещението на басейна.

Инсталацията изпълнява едновременно няколко функции. Тя отстранява 50% от отработения въздух от басейна, улавя част, равна на отстранената порция, отвън, смесва ги и ги изсушава до необходимите параметри (+)

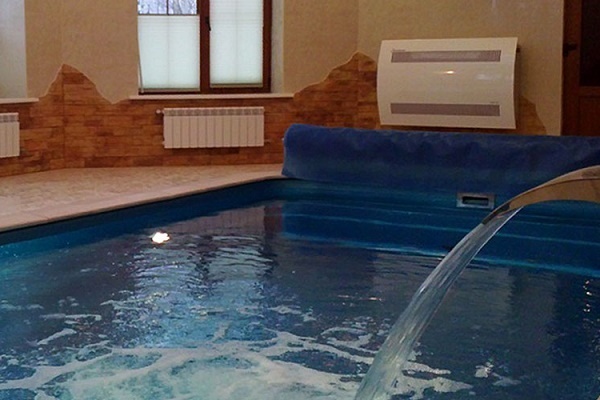

Вариант №4. В схемата се прилагат вградени стенни или просто навесни осушители, чиято работа не е свързана с приточно-смукателната вентилация. Осушаващото устройство се включва в момента на превишаване на стойността на нивото на влажност, зададена от собственика на басейна.

Подаването на въздушния поток се извършва в долната част на помещението, почти на нивото на водното огледало. Смукването на въздушния поток се осъществява чрез вградени в тавана смукателни отвори (+)

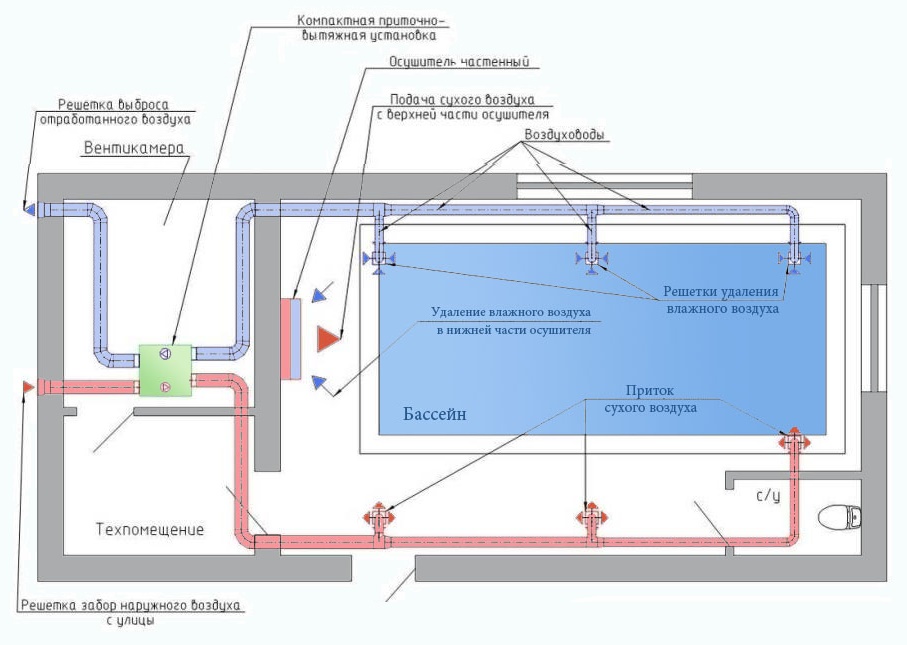

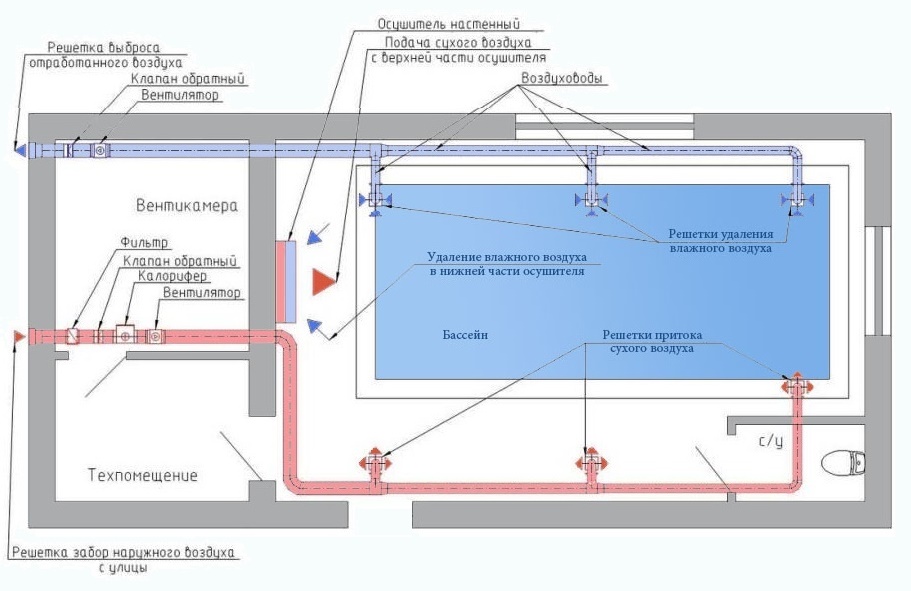

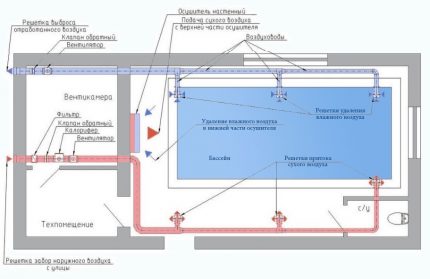

Вариант №5. Стенен моноблоков осушител работи в тандем с приточно-смукателна система, която извършва частично осушване на въздушната маса в басейна.

Моноблоковото осушаващо устройство се включва в работа само в случай, че вентилационният контур не се справя със задачата за понижаване на нивото на влажност (+)

Въз основа на предложените за разглеждане типични решения може да изберете оптималния вариант за обзавеждане на собствения си басейн или да усъвършенствате един от най-подходящите варианти за организация на вентилацията според конкретните технически условия.

Особености на монтажа на осушителите

Преди да инсталирате който и да е модел изсушител на въздуха, трябва внимателно да проучите инструкцията, приложена от производителя към продукта му. Охладителната система на машините, които работят на принципа на кондензация на излишната влага, се пълни с хладилен агент. Въпреки уверенията за безопасност на веществото, изтичането и изпускането му в околната среда трябва да се изключат.

Мястото за монтаж на уреда, независимо от конструктивните му особености, трябва да отчита:

• възможност за достъп за извършване на обслужване и ремонтни работи;
• всички рискове, свързани с вероятно аварийно изтичане на хладилен агент;
• допустимо разстояние от обекти, които създават заплаха от пряк контакт на електромашината с воден поток;

Към подобни обекти спадат самата чаша на басейна, вихрова вана, душ, фонтан, съд с вода. Съгласно европейските стандарти между източника на вода и електрическото оборудване трябва да има най-малко 2 m.

В случай на изтичане на хладилен агент заплахата от въздействието му трябва да се минимизира. При откриване трябва да се усили работата на изкуствената вентилация и да се допълни с методи за естествено проветряване.

Акумулацията на веществото става в най-ниските места, слабо обхванати от потоците на циркулиращия въздух. Поради застоя и натрупването концентрацията на хладилен агент може да достигне опасни стойности.

Недопустим е пряк контакт на хладилния агент с гореща повърхност и открит пламък, тъй като при нагряване веществото се разпада на токсични компоненти. Трябва да се изключи попадането му върху открити участъци от кожата и в очите. Не трябва да се допуска претичане на разлят хладилен агент в канализацията, за да не се създадат в тръбопровода газови тапи – често срещана причина за хидроудари.

При откриване на незначително изтичане трябва просто да се даде възможност на веществото да се изпари. Ако е настъпило сериозно изпускане, трябва да се увеличи интензивността на работа на вентилацията, да се локализира хладилният агент с пясък или поне с обикновена пръст и да се извикат ремонтници.

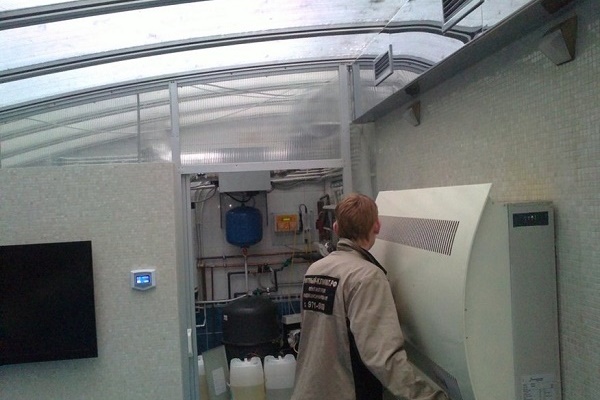

Инсталиране на моноблочен стенен модел

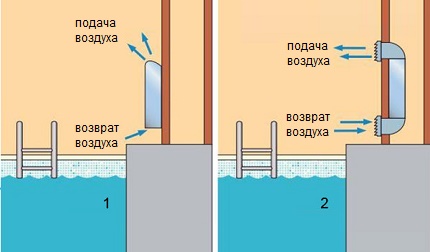

Повечето модификации на стенни изсушители се произвеждат във варианти, използвани за подов монтаж и за окачване по предназначение на вертикална повърхност. В първия случай към корпуса се завинтват крачета, а оборудването придобива статут на мобилен изсушител. Във втория всичко е изключително просто – корпусът чрез монтажни уши се фиксира на стената с винтове M8.

Монтажът на моноблокови модификации на изсушители може да се извършва както по окачна схема, така и чрез закрепване в преграда с помощта на вентилационни камери.

Нека разгледаме спецификата на монтажа на стенен модел от фирма HldROS серия SBA. Ще разгледаме вариант на инсталиране с вграждане в преграда посредством изсушавани камери.

Ще извършим монтажа по следния начин:

• Закрепяме към корпуса на осушителя отгоре и отдолу две вентилационни камери, така че работната им страна да бъде обърната към обработваната повърхност. Използваме за фиксиране на камерите винтове Ø 3,5.

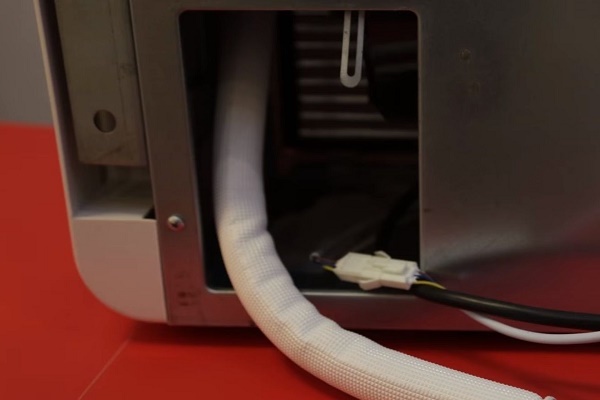

• Демонтираме корпуса на машината за свързване на водопроводните тръби и инсталиране на електрическите съединения.
• Свързваме серпентината, предназначена за загряване на вода, и дренажния маркуч, предназначен за отвеждане на кондензата.
• Свързваме захранващия кабел към клемната кутия, намираща се в управляващата кутия.
• Изпълняваме всички заземителни възли, обозначени от производителя на осушителя.
• Проверяваме качеството на оформените възли и работоспособността на системата.
• Сглобяваме корпуса и фиксираме частите му на предишните им места.

Редовно, веднъж на шест месеца, трябва да се провежда техническо обслужване на осушителната машина.

По време на плановото обслужване трябва да се провери работата на предпазните и контролните възли, да се проследи дали няма течове на вода от серпентината и на хладилен агент от охладителната система. Трябва да се контролира състоянието на въздушните филтри, при необходимост те трябва да бъдат сменени, трябва да се провери балансировката на лопатките на вентилатора.

В края на сезона техническото обслужване се провежда в посочения по-горе ред, но се допълва със задължителен дренаж на водния кръг.

Изграждане на канална модулна система

Монтажът на модулните системи с канални осушители трябва да се извършва съгласно предварително разработен проект. При разработката се избира оптимален маршрут за полагане на въздуховодите и най-добро място за инсталиране на машината. Ще разгледаме варианти за устройство на примера на системи от марката Calorex Variheat III.

Каналните системи за осушение, изпълнени по модулен принцип, се разполагат в съответствие с архитектурните и техническите особености на помещението, както и с желанията на клиента (+).

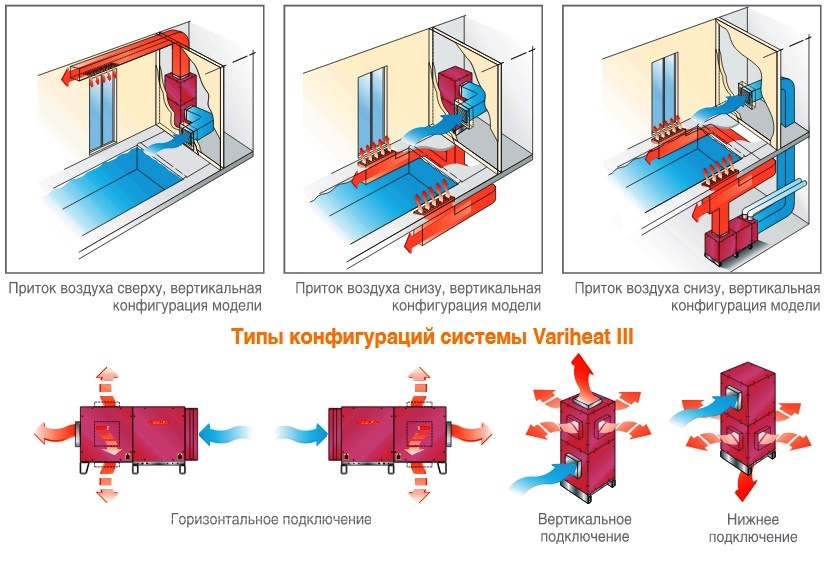

Оборудването се произвежда във формат на сглобяеми модули, благодарение на което се изпълнява:

• Вертикално инсталиране на осушителя с разположение на захранващия канал отгоре в зоната на горното покритие, зад окачения таван или по линията на съединение на тавана и съседната стена.
• Вертикално разположение на осушителната машина с инсталиране на захранващия канал на нивото на радиаторите под прозоречните отвори. Вземането на въздух за обработка се извършва на нивото на горния модул на осушителя.
• Хоризонтално разположение на основния агрегат на системата със странично свързване на въздуховодите. Поемането на въздух за изсушаване и подаването на обработената маса се осъществяват практически на едно ниво.

Оптималната схема за разположение на оборудването и въздуховодите се подбира в съответствие с индивидуалните особености на основното и помощното помещение на басейна.

Проектиране и изчисления за избор на оборудване

За компетентен подбор на оборудване е необходимо да се изчисли интензивността на изпарение. Изчисленията се извършват по формула, регламентирана от европейския стандарт VDI 2089.

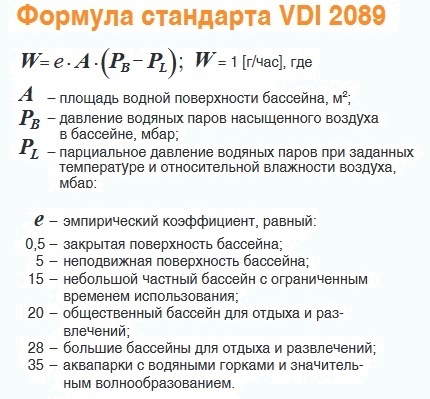

Формулата е изведена от общност на немски инженери за определяне на изсушител с необходимите и достатъчни възможности.

Нека изчислим интензивността на изпарение за малогабаритен частен басейн с площ на водното огледало 30 м². Приемаме температурата на водата във ваната на басейна равна на +28ºС, температурата на въздуха в плувната зала +29ºС, стойността на налягането на водните пари в помещението Р_B вземаме 33,6 мбар. Да предположим, че регистрираната влажност на въздуха е 65 %.

Първо трябва да се изчисли *Р_L – стойността на парциалното налягане на изпаряващата се вода. Намираме за нейното изчисляване стойността Р_L100 (при параметри на влажност 100 %) по таблица за градация на еластичността на наситените водни пари.

Тази еластичност зависи от температурата на водата в чашата на басейна. Съгласно приетите от нас условия тя е 40,07 мбар, които трябва да се умножат по 0,65 (стойност на влажността, приведена към единица).

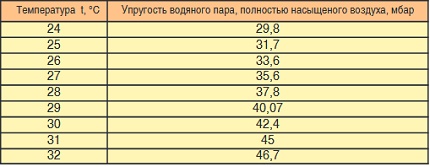

Таблица с определени експериментално средни стойности на еластичността на въздуха при условно ниво на влажност 100 %

Р_L100 (стойност при 100% влажност) × 0,65 (65%) = 40,07 × 0,65 = 26,05 mbar

W = e × A × (Р_B – Р_L) = 15 × 30 m² × (33,6 mbar – 26,05 mbar) = 3397,5 г/ч ≈ 3398 г/ч = 3,398 kg/ч

При данните, взети за основа в примера, от 1 m² водна повърхност в басейна ще се изпарява 0,11 kg влага.

Това е опростена схема за изчисляване на интензивността на изпарение, но при желание може да се използва и друг метод, прилаган във Великобритания.

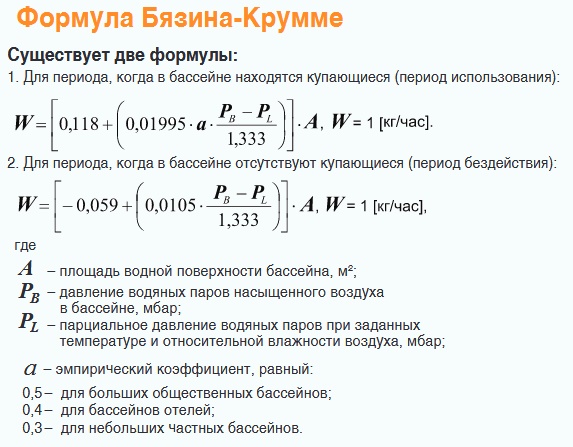

Формулата на Бязин-Круме най-често се използва при извършване на изчисления на интензивността на изпарение на частни и обществени басейни във Великобритания (+)

Изводи и полезно видео по темата

Видео #1. Предназначение и принцип на действие на устройството за изсушаване на въздуха в басейна:

Видео #2. Как работят моноблоковите изсушители:

Видео #3. Какво представлява каналният изсушаващ агрегат:

Изборът на устройство за изсушаване на въздуха в басейна е сериозен въпрос, към който трябва да се подходи замислено и обстойно. Предоставената от нас информация непременно ще бъде полезна на собственика на басейн, който желае да обзаведе перфектно, но без допълнителни разходи, любимата си собственост. Умело подбраното оборудване ще работи отлично и ще служи достойно.

А как вие избирахте и монтирахте оборудването за изсушаване на въздуха във вашия басейн? Споделете техническите критерии, обосновали покупката, и нюансите на инсталацията, които ще бъдат полезни за посетителите на сайта. Пишете, моля, коментари в блока по-долу, публикувайте снимки, задавайте въпроси.
