Линейни светодиодни лампи: характеристики, видове + нюанси на монтажа на линейни осветителни тела

Популярните днес линейни светодиодни лампи успяха уверено да изместят луминесцентните, които постепенно остават в миналото. Производството на диоди активно нараства, защото привличат с практичност и отлични експлоатационни качества. Обаче асортиментът засега е малко познат на купувача. Съгласни ли сте?

Всичко за конструктивните особености, предимствата и недостатъците, разновидностите на тръбните LED-лампи ще научите от предложената от нас статия. Ще ви разкажем как да намерите най-добрия за вас вариант, опирайки се на характеристиките. Домашните майстори при нас ще намерят ръководство за инсталиране на светодиодни устройства вместо старите луминесцентни.

Отличителни черти на светодиодите

Светодиодните (LED) източници на светлина постепенно заемат мястото на луминесцентните лампи. Те имат всички шансове за пълно изтласкване на другите технологии за осветление. Отличителните характеристики се състоят в икономичността, особеностите на устройството и продължителния експлоатационен живот.

Освен това диодите не изискват специални мерки за изхвърляне. За разлика от тях луминесцентните линейни лампи, използвани масово преди в предприятията, в търговските зони и офисите, се нуждаят от специфична процедура за изхвърляне, тъй като съдържат живак. Докато при обзорните образци този разход се нивелира.

Множество големи компании вземат решение в посока на нови модели линейни светодиоди. При това по-голяма популярност се ползва не пълната замяна на осветителните тела, а само смяната на самите лампи

LED устройствата дават равномерно и в умерена степен контрастно, качествено осветление. Такава светлина се счита за безопасна за зрението и неуморителна за нервната система на човека. Ето защо не е изненадващо високото търсене на тази линия устройства в учебните заведения.

Въпреки това, тръбните диоди се използват не само в образователния и индустриалния сегмент, но и в други – за създаване на светлинна композиция в жилищни помещения, ресторанти, фитнес зали, басейни и т.н. В някои случаи те се използват като основен източник на осветление, в други – като подсветка.

Представени са и допълнителни възможности за организиране на осветлението – ъгълът на светлината може да се регулира чрез завъртане на лампата. Така се рационализира осветлението в зоните, където има нужда от това. Благодарение на този подход се постига допълнителна икономия чрез използване на по-малко лампи.

Корпусът на светодиодното устройство, както и другите конструктивни елементи, има повишена устойчивост на вибрации, благодарение на което се постига висока степен на надеждност.

Лампата със светодиоди не отделя време за запалване – този процес става моментално, като веднага се достига максималното ниво на работна яркост. При прекъсвания в електрическата мрежа, колебания на напрежението, разбира се, баластът на осветителното изделие може да се повреди.

Обаче най-лошият вариант, който очаква потребителя, е замяната на едно изгоряло устройство, тъй като всеки линеен прибор е представен от индивидуален механизъм със собствена електроника.

Обзорният формфактор е два пъти по-икономичен в сравнение с луминесцентния аналог. Експлоатационният срок е до 12 години.

Ако се извършва модернизация на остарели луминесцентни осветители, то най-практичното решение е смяна на лампи. При това може да се използва както старият корпус на осветителя с предишните патрони, така и закупен нов.

В първия случай ще трябва да се подберат диоди с пълно съответствие на предходния типоразмер. Преди монтажа е необходимо да се премахнат от схемата всички електромагнитни и електронни пускорегулиращи устройства или качествено да се шунтират.

Основни предимства на LED

Линейните LED лампи са иновационен елемент в промишлените, търговските и обществените системи за организация на светлината поради недостатъчната информираност на населението за основните предимства на този вид осветителна техника.

Основните характеристики са следните:

1. Свързване към мрежа с номинал 220 V директно без използване на баласти и дросели.
2. Ниска консумация на енергия, което позволява значителни икономии.
3. Широк ъгъл на разсейване – до 230°.
4. В зависимост от производителя, експлоатационният срок е 50 000-100 000 часа.
5. Екологичността на диодите не причинява вреда на околната среда, изхвърлянето се извършва заедно с битовите отпадъци.
6. Пълно отсъствие на трептене.
7. Не се нагрява по време на продължителна експлоатация.

Също така особеностите на конструктивното устройство на корпуса позволяват да се постигне устойчивост на влиянието на негативните фактори: температурни колебания, влага и напрежение, механично въздействие. А благодарение на високия коефициент на цветопредаване и ниво на яркост от 120 лм/Вт се постига правилна визуализация на околните предмети.

Светодиодните устройства осигуряват равномерно разсейване на светлинните потоци през целия експлоатационен срок, без ефект на трептящ шум. Такива лампи не отделят топлина.

Премахването на ефекта на пулсация стана възможно благодарение на оборудването със специални елементи – усилвателни лещи и светодиоди, отговорни за уплътняването и концентрацията на светлинния поток.

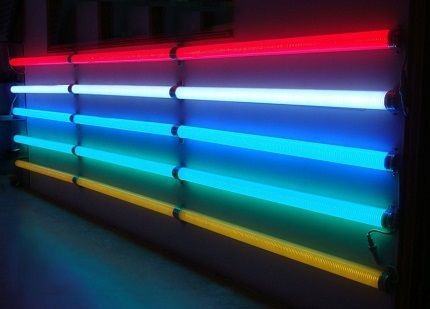

Освен естествените монохромни студени и топли бели тонове на осветление, производителите предлагат и различни цветови ефекти (RGB изпълнение), които в по-голямата си част се използват за декоративни цели от развлекателни заведения или за подсветка на рекламни билбордове.

Основните проблеми, съпътстващи масовото внедряване на тази технология – високата ценова категория и липсата на държавен контрол върху качествените характеристики на предлаганите в магазините изделия. Около 50% от светотехническите устройства не отговарят на действащите норми на ГОСТ.

Конструктивно устройство на лампите

Опционалното устройство на линейните светлинни източници е представено от драйвер и разпоени светодиоди, разположени на платка от гетинакс. Всички елементи се намират в удължен колбообразен корпус от поликарбонат.

Използвайки такъв материал, производителите успяха да премахнат проблема с механичните повреди по време на монтажните работи. Тъй като в устройството вече има баластен апарат, тръбата се свързва директно към електрическата мрежа без пускови регулатори.

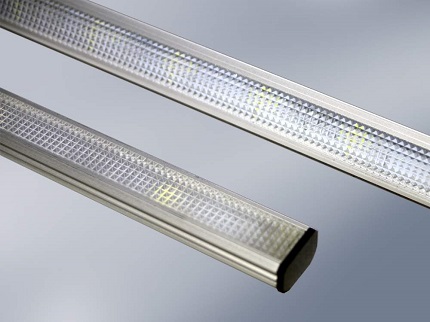

Мощността на линейните тръби зависи от броя на светодиодите – колкото повече са те, толкова по-интензивен е светлинният поток. Те са адаптирани за замяна на луминесцентни аналози без механично намесване в конструкцията на осветителното тяло.

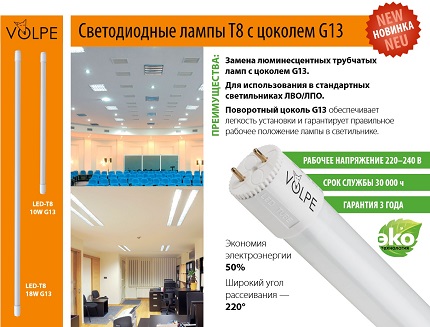

LED тръбите стандартно идват с цокол G13. От вътрешната страна на колбата има два щифта, разстоянието между които е 13 мм. Те са свързани с медна жица, така че електричеството може да се подава към всеки от тях.

Дължината може да варира от 600 мм до 1,5 м, мощност 9-25 W. Икономията при плащането на сметките за електроенергия може да достигне до 65%. Например, ако на мястото на луминесцентна лампа с мощност 18 W се инсталира светодиодна, нейната номинална стойност ще бъде 9 W.

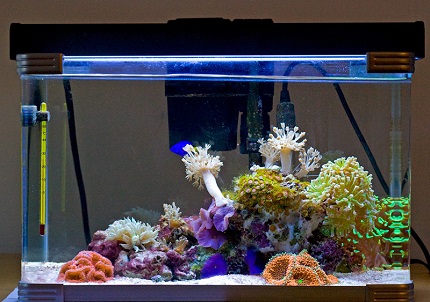

Дългите тръбовидни модели се използват за локална подсветка на необходимите зони. От тях лесно се конструират различни форми, което ефектно украсява помещението.

Лампата може да бъде прозрачна или да има матов корпус. В случай, че разсейвателят на осветителното тяло не е предвиден, по-добре е да изберете матовия вариант, ако има такъв – прозрачният ще свърши работа.

Класификация на светодиодни лампи

Основното предназначение на линейната осветителна техника е замяна на луминесцентните лампи, поради което по-голямата част от тръбните модели се произвеждат с цокъл G13.

Условия на мястото на разположение

Напълно комплектованите осветителни устройства от линеен тип се състоят от корпус на осветителното тяло и една или няколко лампи. Те могат да изпълняват ролята на основно или локално осветление на различни зони както в помещението, така и в екстериора на сградата или ландшафтния дизайн.

Освен основните критерии за избор, характеристики на диодната лампа, има още няколко важни за купувача критерии.

Съществуват различни устройства, според особеностите на които се осъществява класификацията:

• местоположение;
• начин на монтаж;
• вид цокъл;
• интензитет на светлинния поток (лм/Вт);
• използвани типове светодиоди и техния брой.

Всички тези аспекти са важни в процеса на подбор на необходимото устройство, тъй като не всички изделия имат достатъчен коефициент на защита от неблагоприятна среда или пък са недостатъчно мобилни за обзавеждане на интериора на помещението.

За осветяване на крайградски участъци се използват по-мощни източници – прожекторни лампи. Тяхната мощност – 17-45 W, напрежение – 170-265 V, а светлинен поток – 1400-4500 lm/W, експлоатационен срок – до 35 000 часа.

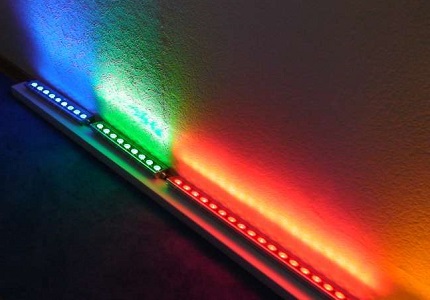

За улицата се прилагат линейни светодиодни прожектори, които могат да бъдат с различна форма и да използват всякакъв тип диоди: монохромни или пълноцветни. Първите са способни да възпроизвеждат само един спектрален диапазон на осветление – бял и неговите нюанси.

Вторите – всякакви цветови варианти. В зависимост от климатичните условия на разположение се отделят устройства, предназначени за различни зони на монтаж. В зависимост от това се подбира съответният показател за степен на защита от агресивна среда.

Разшифровка на абревиатурата IP65: IP – показател за коефициент на защита; 6 – устройството е защитено от проникване на прах във вътрешността; 5 – степен на безопасност от проникване на вода.

Осветителна техника с маркировка IP65 и IP67, т.е. с указаната степен на защита, подхожда за монтаж на улица и в помещения с повишена влажност/прах. Например, се организира осветление в складове, в производствени цехове, басейни, подсветка на аквариуми и открити външни територии – паркинги.

Корпусът на уредите е херметичен. В тяхна полза говорят и уникалните опции за самоизчистване – благодарение на нагряването в процеса на функциониране върху корпуса не се образува лед и не се натрупва сняг. Уредите с ІР20 са предназначени за стандартни параметри с ниско ниво на влажност. Използват се в жилищни или офис помещения.

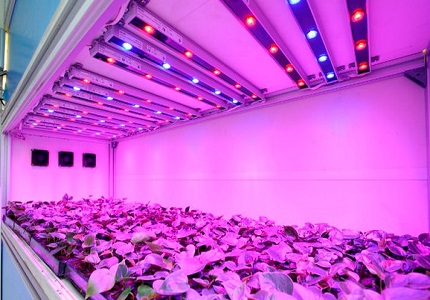

Светодиодните фитолампи са алтернатива на луминесцентните аналози от типа OSRAM FLORA. Тяхната отличителна черта се състои в това, че не излъчват топлина, съответно е позволено да се разполагат в непосредствена близост до растенията.

Линейните фитолампи имат особен спектър от лъчи, който способства за образуването на химически процеси за растеж и развитие на растенията. С тяхна помощ се организира удължаване на светлинния ден за определени сортове кореноплодни, което благоприятно се отразява на тяхната фотосинтетична активност.

Основни начини на монтаж

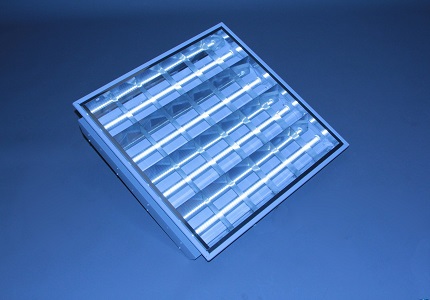

Накладните линейни осветителни тела имат най-лесната система за монтаж – достатъчно е да се фиксират върху равна повърхност. При това няма значение нивото на наклон на повърхността – лампата има въртящ цокъл.

Конструктивно уредът е устроен по такъв начин, че потребителят да има възможност за промяна на ъгъла на осветление. Именно благодарение на тази универсалност моделите са признати за най-популярни.

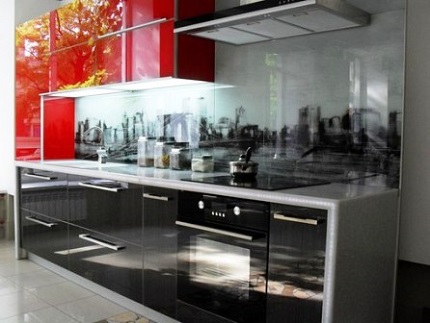

Не рядко накладни уреди могат да се срещнат в осветлението на работната зона в кухнята. Също така има варианти на интериори с LED осветление на стълбища или акцент върху определени зони посредством нюансови диапазони.

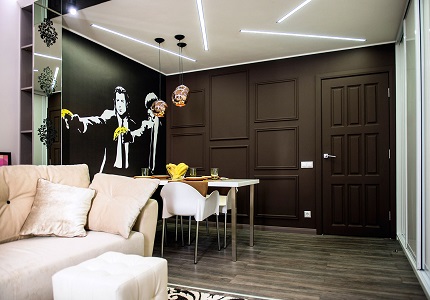

Следващият вариант на инсталация изисква предварителна подготовка и организация на ниша. Използва се в конструкции на окачени и опънати тавани за организиране на пълноценно осветление.

Монтажът на вградени осветителни тела има своя специфика и се извършва по-трудно в сравнение с накладните аналози. Те се вграждат в подготвено вдлъбнатина, не излизат извън границите на тавана.

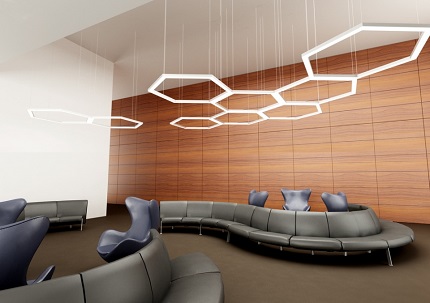

Окачените модулни системи се разполагат на определено разстояние от тавана посредством декоративни вериги или въжета.

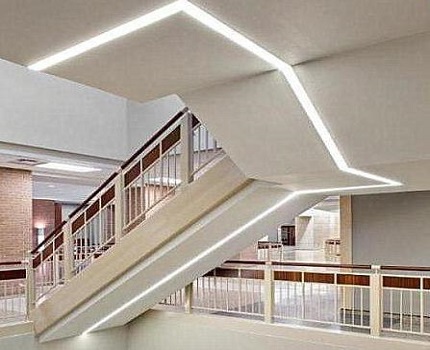

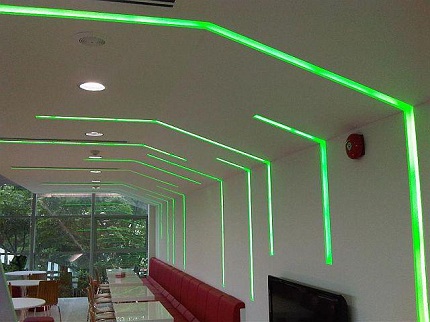

Такова закрепване позволява да се създаде от няколко LED тръби цяла светлинна композиция, повтаряйки формата на различни фигури. За целта те се свързват помежду си със специални заглушки.

За удобство при използване на модулните осветителни секции те се окачват на ниво, надвишаващо ръста на човека. Свързващата верижка, в зависимост от сложността на възпроизвежданата форма, може да включва от два и повече модула.

Към висящите модули спадат и фитолампите. Ако с тях се оборудват оранжерии, най-често се разполагат стандартно – като непрекъсната линия по протежение на редовете с разсад. В домашни условия основно се използва един брой, който се монтира над растението.

Система за свързване на лампата с патрона

В обзорните модели осветителна техника се прилагат два вида цокол: G и R. Все пак трябва да се има предвид, че всяка година производителите разширяват гамата на своята продукция.

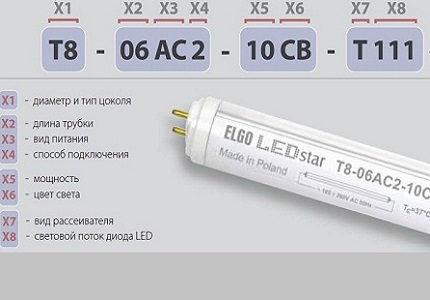

Малките букви в абревиатурата на LED лампите указват броя на контактите: S – 1 контакт; D – 2; T – 3; Q – 4; P – 5

Първоначално нека разгледаме какво представлява щифтовата система за свързване G. В маркировката след буквата стои цифра, означаваща разстоянието между щифтовете. Този вариант на LED-лампи се произвежда под формата на удължена колба, на което указва буквата T в абревиатурата. Щифтовете за закрепване тук са представени от чифт контакти с определена дължина и дебелина.

Тръбните (Т) светодиоди могат да бъдат с няколко типични размери:

• Т5 — 5/8 инча/15,9 мм;
• Т8 — 8/8 инча/25,4 мм;
• Т10 — 10/8 инча/31,7 мм;
• Т12 — 12/8 инча/38,0 мм;

Патрон с вдлъбнати контакти R се среща изключително в прожекторите. Според характеристиките, ъгълът на светлинния поток е недостатъчен за обхващане на голяма площ, затова е целесъобразно да се прилагат за зонално осветление.

Параметри на цветова температура

Интензивността на светлинния поток се избира индивидуално.

Нормативите за съответствие са представени със следните стойности:

• за мощност 25 W характерен светлинен поток от 220 lm;
• 40 W – 415 lm;
• 60 W – 710 lm;
• 75 W – 935 lm;
• 100 W – 1340 lm;
• 150 W – 2160 lm;
• 200 W – 3040 lm;

Все пак е по-добре да се вземат предвид оптималните показатели, които не дразнят зрението: топла бяла светлина – 2700 K, естествена бяла – 4200 K. Такава яркост се приравнява на стандартната слънчева светлина, комфортна за ретината на очите.

Различия между светодиодите

Техническите характеристики на различните типове използвани светодиоди са представени в широка гама. Техните размери, брой и параметри са посочени в името на устройството.

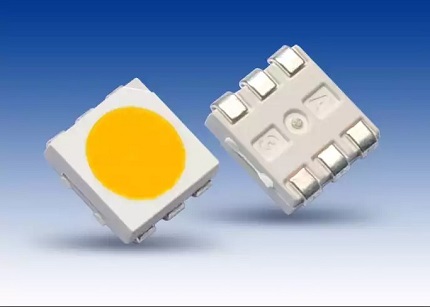

Светодиодите SMD (surface mounted device) са разположени максимално близо спрямо отвеждането на топлина. Мощността на един чип е приблизително 0,01-0,2 W

Кристалите с формфактор SMD, за разлика от другите видове, се монтират върху повърхността на керамична подложка, която от своя страна се свързва с монтажна платка. На една подложка техният брой е от един до три.

Благодарение на конструктивните особености те могат качествено да отвеждат топлина. Вследствие на това детайлите не прегряват дори при продължителна експлоатация, което допринася за значително увеличаване на срока на експлоатация.

Технологичният процес на създаване на кристали се основава на металоорганична епитаксия. Подготвеният материал се монтира в защитен корпус. След това се свързват контактите. Накрая върху чипа се поставя оптично покритие, което отразява излъчването.

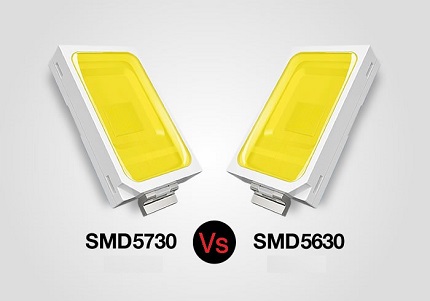

Най-разпространените варианти са SMD5630 и 5730. Те представляват мощни и свръхмощни групи и се използват в електрическата мрежа с номинален ток не повече от 350 mA.

Различават се модификации, вградени в корпуса, с консумация на ток до 1 A и мощност 1-3 W. При някои изделия мощността достига 10 W, но за тяхното инсталиране е необходима отделна охладителна система.

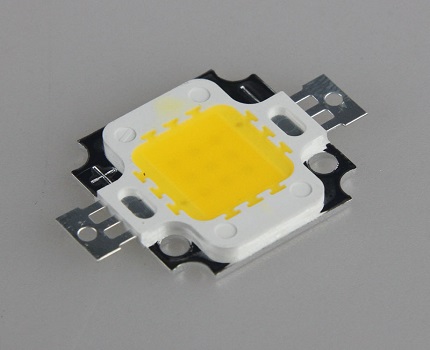

Технологията за разполагане COB (chip-on-board) се изпълнява на една платка. При това върху подложката се монтират едновременно няколко чипа без корпус.

Излъчващите чипове от тип COB се монтират директно върху платката. Благодарение на покритие със слой луминофор, значително се подобряват характеристиките на отвеждане на топлината, равномерността на светлинната проекция и се намалява цената на матрицата.

Особености на монтажа на линейни осветителни тела

Линейните LED лампи се инсталират за 5 минути – достатъчно е да подадете напрежение към един от щекерите, като няма значение кой точно. Те могат да се монтират самостоятелно или в комплект с осветителното тяло.

Ще дадем пример за инсталиране на осветително тяло. Например, на тръба с формат T8 или T5 с цокол G13 има 4 контакта – по 2 от всяка страна. Патроните за този вид цокол се срещат в няколко вида. Техните отличителни характеристики се състоят в метода на фиксиране към корпуса на уреда, както и в начина на свързване към гнездото на токопроводящите линии.

След монтажа остава да свържете изходящите от LED осветителното тяло проводници към клемата за захранващо напрежение. Ако се извършва последователно свързване на лампите, те се свързват посредством специални контактори.

За свързване на осветителното устройство е необходимо да му подадете напрежение чрез контактора, който е включен в комплекта. Но преди това отваряме лампата.

За това ще е необходимо да откачите двата капака и да ги извадите, като натискате последователно с отвертка всеки от страничните отвори, без да прилагате големи усилия, за да не счупите фиксиращите крачета. Чрез притискаща клема контактите на осветителното тяло се свързват към мрежовите проводници. Мястото на закрепване и свързващите проводници със скобите покриваме с декоративен капак.

За фиксиране на уреда в комплекта са включени няколко крепежни елемента и самонарезни винтове. На необходимото място пробиваме отвори за крепежите и фиксираме лампата върху поставените фиксатори. Ако лампите са няколко, те лесно се съединяват с помощта на преходници, също включени в комплекта.

Заместване на луминесцентни лампи със светодиодни

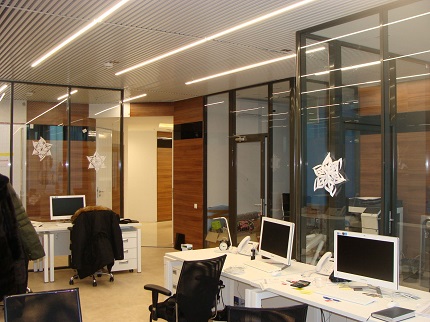

Най-разпространените модели на старите типове луминесцентни осветителни тела са представени в два формата: 4*18 и 2*36. И двата продукта са съвместими с лампи с колба T8 и цокол G13.

Производителите пускат светодиодни лампи за различни видове пускорегулиращи устройства. За начало е необходимо да се определи какъв тип апаратура се намира в уреда.

Съществуват два варианта на пускорегулатори за осветителни тела: ЕМПРА – електромагнитен тип, който винаги се инсталира заедно със стартер; ЕПРА – електронен баласт, когато един блок управлява всички лампи на осветителното тяло.

Например, за работа с електронен тип пускорегулиращи устройства компанията Philips пуска серия светодиоди с маркировка HF. Този вид лампи позволява да не се променя електрическата схема на осветителното тяло, а замяната им се извършва както при традиционните луминесцентни.

Нека разгледаме как да замените старите лампи със светодиодни в осветителни тела с електронен баласт.

На първо място се изключва захранването на таблото. След това процесът изглежда така:

1. Свалете отражателя.
2. Откачете проводниците от клемната колодка.
3. След това демонтирайте самия уред.
4. Премахнете старите лампи и стартерите.
5. Откачете проводниците от ламподържателя с помощта на шило и отвертка.

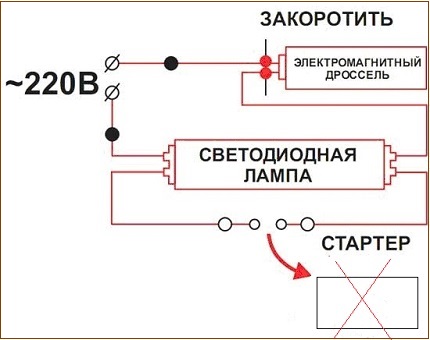

След това е необходимо да се заемете с преправянето на окабеляването. За целта променяме електрическата схема на осветителното тяло – всички ламподържатели се свързват паралелно, окабеляването се вкарва в клемната колодка за свързване към мрежовото напрежение.

Тъй като втората страна изпълнява функция на закрепване – всички кабели тук се демонтират. Подобен процес се възпроизвежда и с баластите – премахване на окабеляването и откачане от веригата. Вкарваме цокъла в ламподържателя с правилната страна и уредът може да се монтира на предишното място.

Ако се планира да се управлява интензивността на излъчване на диодната лампа, в схемата за сглобяване на линията се включва диммер. Но трябва да се помни, че не всички светодиодни уреди са способни да работят в комбинация с този регулатор на светлината. Димируемостта се посочва в техническия паспорт на изделието.

Изводи и полезно видео по темата

Как сами да направите светодиодно линейно осветление за работната зона на кухнята:

Видеоинструкция за преправяне на осветителното тяло за крушковидни LED лампи:

Преглед на линейния вариант на светотехниката Leek Le Eco LED 36W:

Когато планирате инсталирането на нов осветителен уред, не трябва да забравяте за широките възможности, предоставяни от производителите.

Разнопланови серии осветителни тела с прозрачни, матови или рифлени конструкции на плафоните се доставят в комплект със светодиодни лампи с различни мощности и обхват на светене, които могат да бъдат избрани според нуждите.

Искате ли да разкажете как сте избрали линейна диодна лампа за дома или офиса? Разполагате ли с информация, която си струва да споделите с потенциални купувачи на подобни устройства? Пишете, моля, коментари в блок по-долу, задавайте въпроси и публикувайте снимки по темата на статията.
