Газова горелка със собствените си ръце на пропан: поетапни инструкции за сглобяване на домашни горелки

За собствениците на крайградска недвижимост, а и просто за тези, които обичат да майсторят полезни в домакинството неща, периодично възниква необходимост от запояване на нещо. За тази цел ще подхожда добре газова горелка, с помощта на която могат да се нагряват детайли за последващата им обработка, да се извършва запояване или ремонт на покрив.

Съгласете се, сега високотемпературна горелка не е проблем да се закупи в строителния магазин, но такова приспособление ще струва няколко пъти по-скъпо от самоделното. А горелката ще работи никак не по-зле от заводския аналог.

От нашия материал ще научите как се сглобява газова горелка 'направи си сам' на пропан, какви инструменти и материали ще са необходими за това.

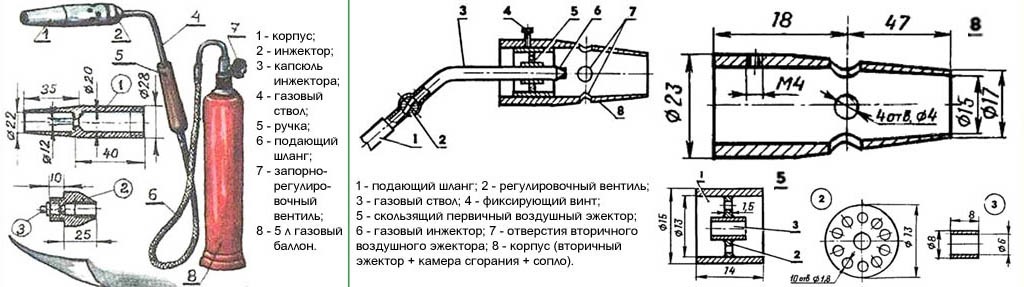

Устройство на пропанова горелка

Преди да пристъпите към самостоятелно изработване на газова горелка, струва си да се запознаете с нейните конструктивни особености и принципа на работа.

Като правило, пропановата горелка се състои от следните елементи:

• корпус;
• ръкохватка;
• разпределителна дюза;
• газов маркуч;
• газова тръбичка;
• бутилка с пропан;
• редуктор;
• скоби за закрепване.

По маркуча от бутилката под налягане се подава пропан. Обемът на газа се регулира с работния кран на бутилката, но от съображения за безопасност е добре допълнително да се монтира понижаващ редуктор.

Това са основните елементи, които ще присъстват в самоделното устройство. Но в зависимост от избраната модификация конструкцията може леко да се променя.

За отваряне/затваряне на подаването на газ се използва спирателен кран. Той се намира зад основния вентил. Регулирането на интензитета на пламъка се извършва с помощта на работния кран.

На единия край на газовия маркуч, по който става подаването на газ, се закрепва специална наставка, в края на която е разположен нипел. Нипелът заедно с газовата тръбичка се поставят в метален стакан, където всъщност става създаването на горима смес.

След това горимата смес през дюзата под налягане постъпва в зоната на горене. За поддържане на равномерен процес на горене в дюзата специално са предвидени отвори.

След като се запознаете с конструкционните особености на устройството, можете да пристъпите към изработването на газова горелка със собствени ръце, още повече, че това не е толкова трудно, колкото може да изглежда на пръв поглед.

Инструкции за изработка на самоделки

По-нататък ще ви разкажем за няколко варианта на самоделни пропанови горелки, които можете да направите със собствени ръце. За да съоръжите най-простата горелка, няма да са необходими много сили и умения, но над създаването на другите два варианта ще трябва да поработите по-усърдно.

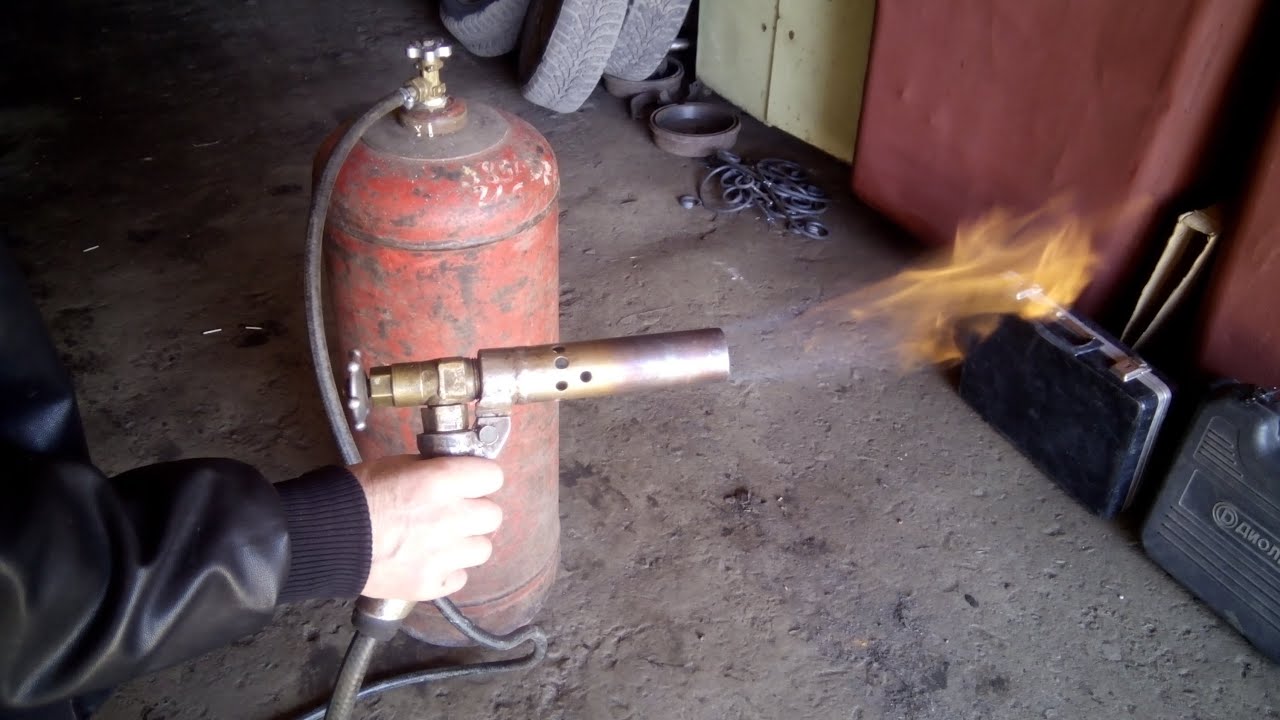

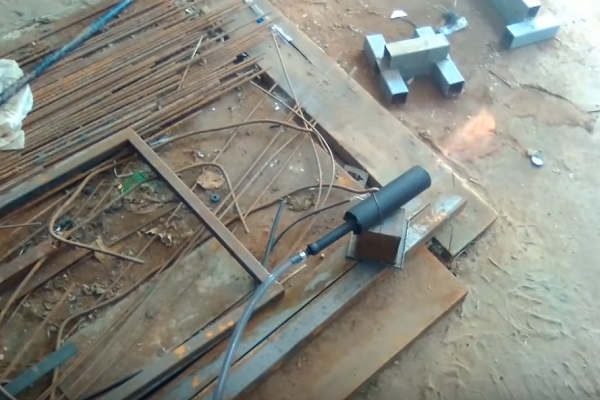

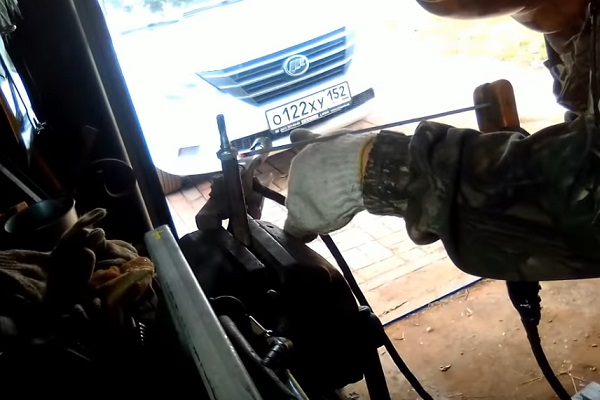

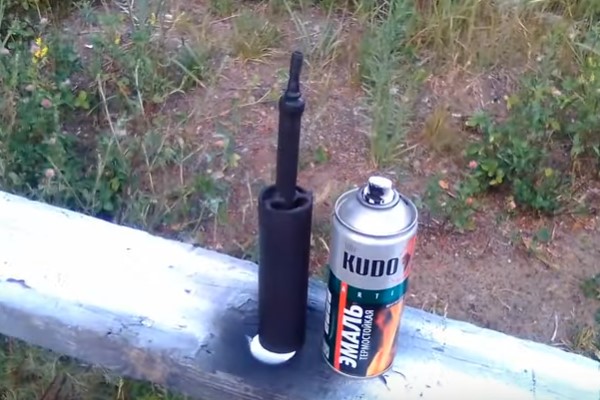

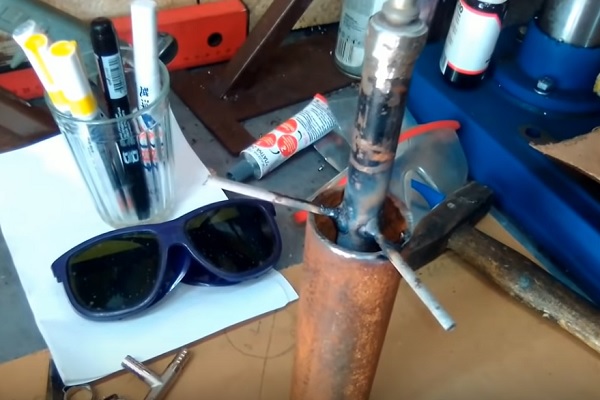

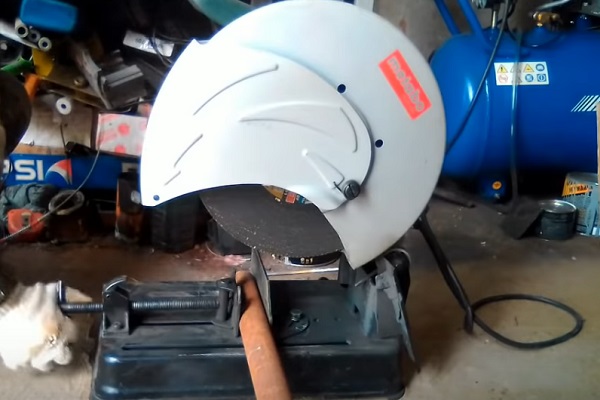

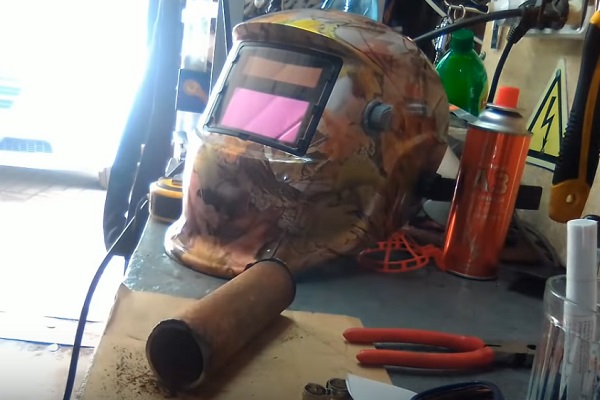

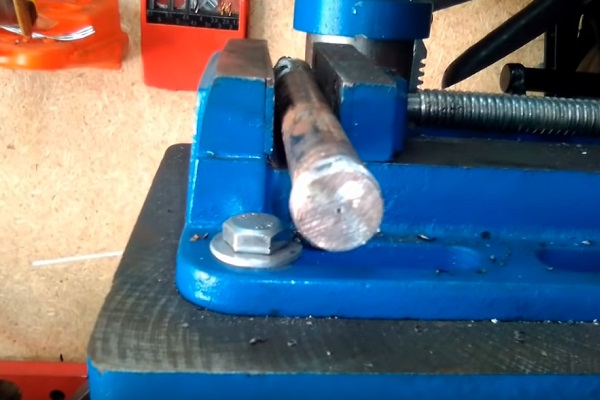

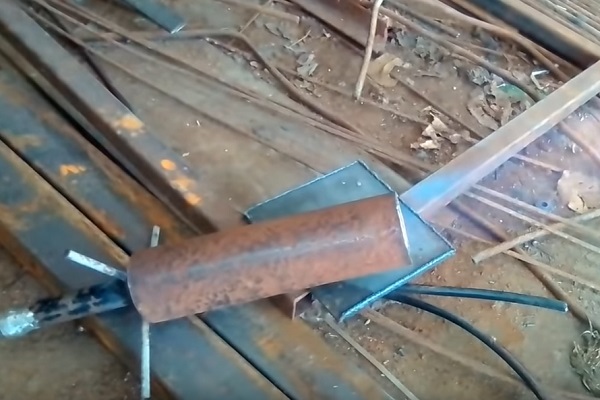

Вариант 1 — най-проста горелка от парче тръба

За съоръжаването на такава горелка ще са необходими съвсем малко време и усилия. Но към процеса на създаване на самоделката трябва да се подходи с цялата отговорност, тъй като ще се работи с взривоопасно вещество и всяка грешка в конструкцията на устройството може да доведе до тъжни последици.

С помощта на такова устройство можете да нагрявате метални заготовки за коване или да ги прогревате преди заваряване, а също така можете да извършвате ремонт на битумен покрив. За собственика на частна къща такава самоделка в домакинството със сигурност няма да е излишна.

Правилно направената горелка на пропан ще издържи дълъг срок. С нейна помощ можете да изпълните множество битови задачи, без използването на редица скъпи инструменти.

За да изработите самоделна газова горелка, ще са необходими следните инструменти и материали:

• две парчета тръба с различен диаметър;
• штуцер;
• газов маркуч;
• редуктор;
• бутилка с пропан;
• заваръчен апарат;
• българка.

След като подготвите всички инструменти и материали, можете да пристъпите към сглобяването на пропановата горелка. Но преди това препоръчваме да се запознаете с правилата за безопасна работа с българка.

Както виждате, няма нищо сложно в самостоятелното сглобяване на газова горелка. След като проучите инструкцията и разполагате с необходимия набор от инструменти и материали, сглобяването на устройството ще отнеме не повече от час.

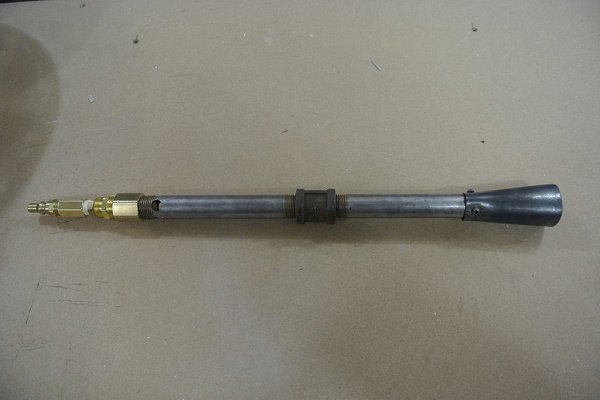

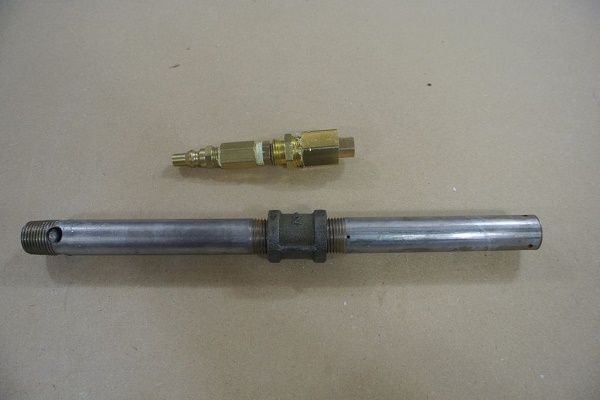

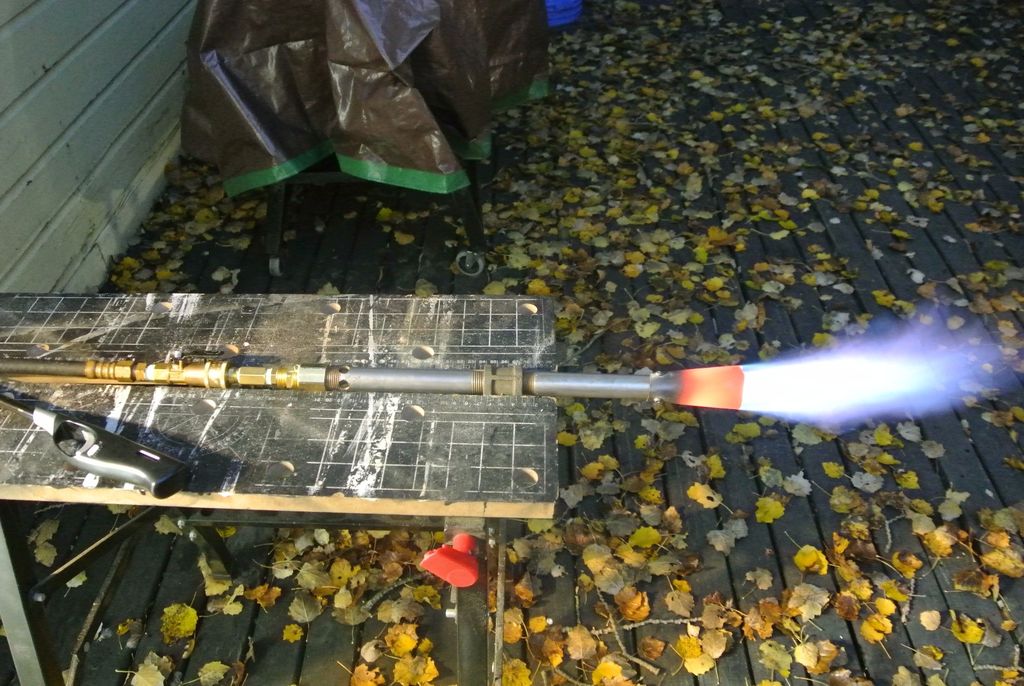

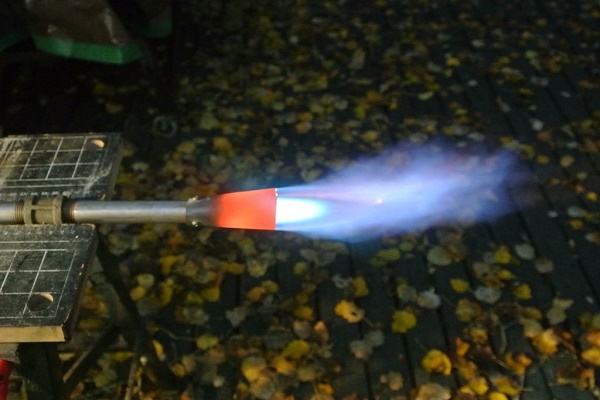

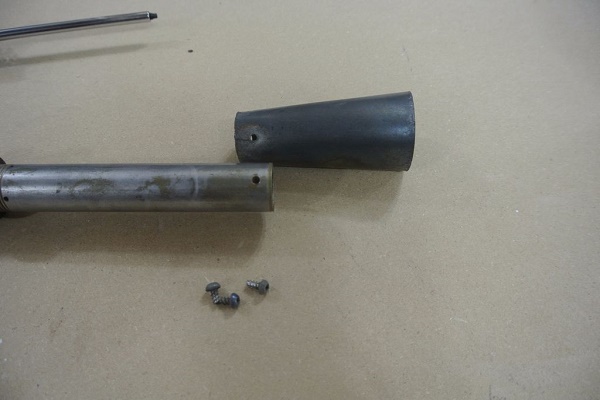

Вариант 2 — мощна газова горелка

Предлагаме също да опитате да сглобите по-сложна в конструктивно отношение, но и по-мощна горелка.

За изграждането на този вариант ще са необходими малко повече инструменти и материали, но полученият резултат няма да ви разочарова.

Такава горелка на пропан може да се използва, например, за топене на метал в огнището, за изгаряне на плевели в собственото ви имение, както и за други цели.

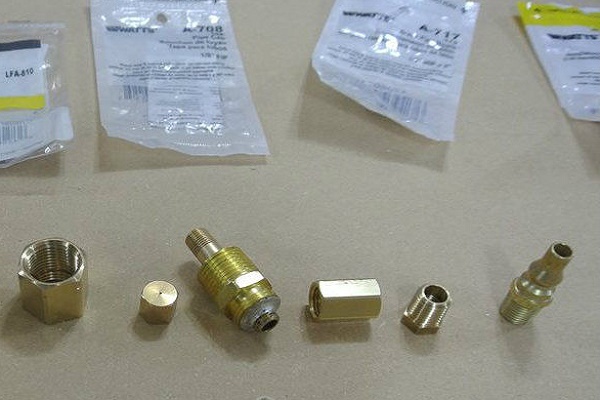

И така, за изграждането на пропанова горелка ще е необходимо да подготвите следните материали:

• съединителни муфи – 1/2” и 1/4”;
• резбов бочонок – 1/2” и 1/8”;
• запушалка с вътрешна резба – 1/8”;
• футорка – 1/4”*1/8”;
• нипел – 1/2”;
• бързоразглобяема връзка за газово оборудване с ниско налягане;

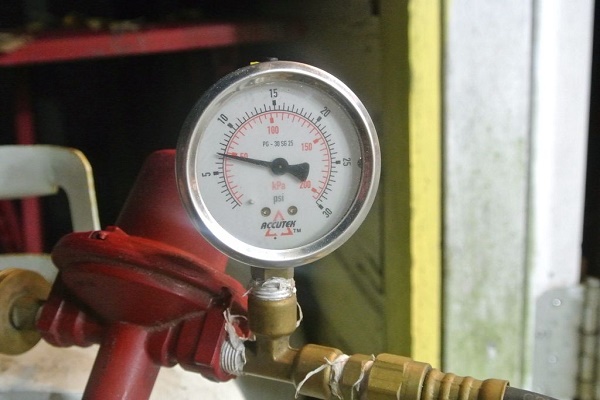

• регулатор на подаване на пропан – 0.068-0.34 атмосфери;
• резбов уплътнител;
• метален лист;
• самонарезни винтове;

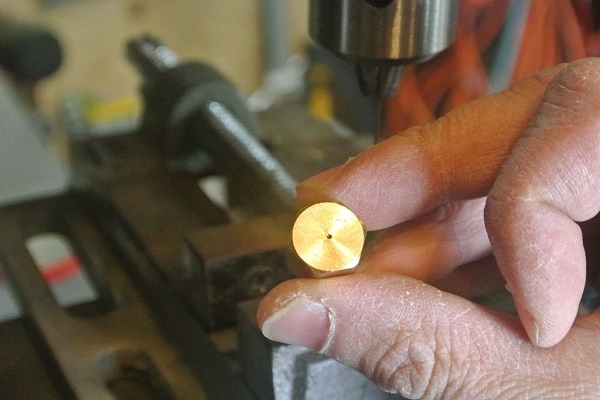

• свредла – 6.4 мм и 0.8 мм.

Предпочитание е по-добре да се дава на месингови изделия. Освен това, за конструирането на самоделката ще е необходим следният набор от инструменти: разводен ключ, бормашина, кернер, спойка и флюс, паялна лампа.

След като подготвите всичко необходимо, можете да пристъпите към сглобяване на устройството.

По време на работа не трябва да забравяте, че пропанът е експлозивен газ и всяко неспазване на правилата за безопасност може да доведе до необратими последствия.

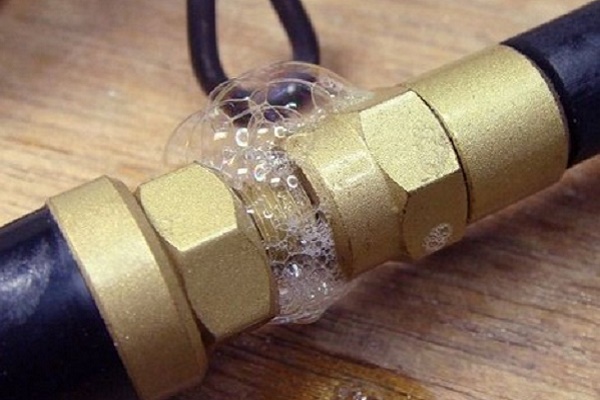

Затова преди изпитването на устройството е необходимо задължително да проверите всички връзки за херметичност. И едва след като се убедите, че няма теч, можете да пристъпите към работа с домашното изделие.

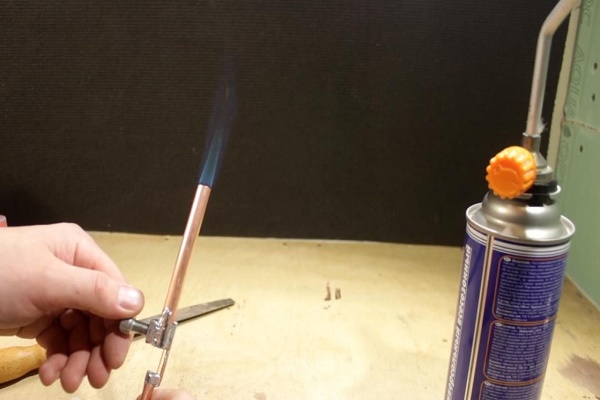

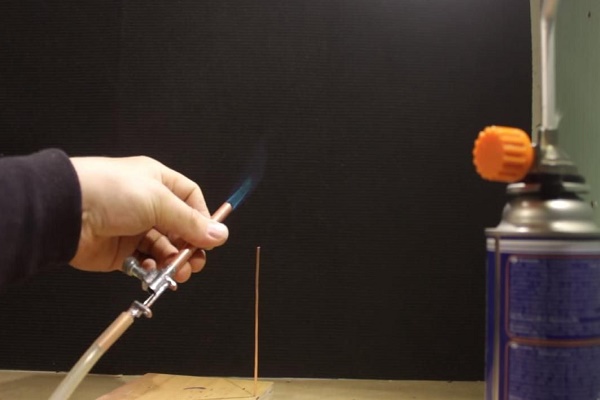

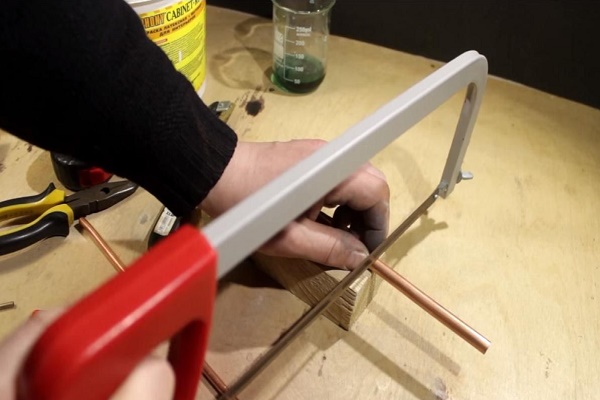

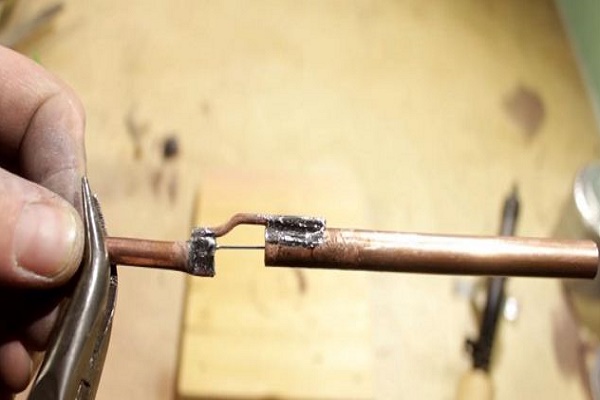

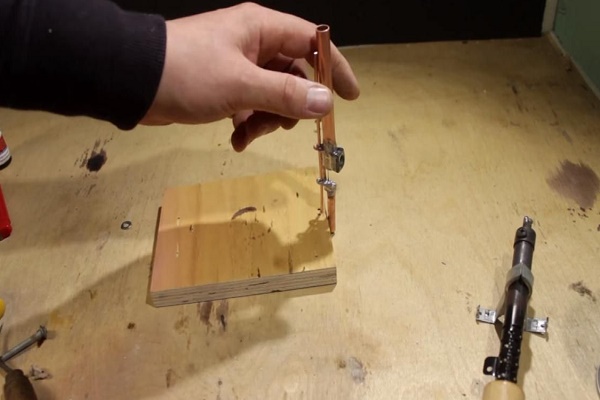

Вариант 3 — миниатюрен модел горелка

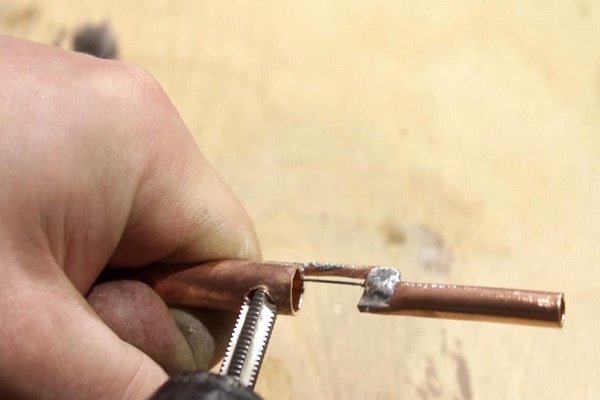

Нека разгледаме още един вариант на газова горелка, работеща на пропан. Тази миниатюрна газова горелка често наричат още горелка на Бунзен.

Особеност на това устройство е, че можете свободно да го държите в ръце, без да се страхувате да не се изгорите. Опитайте се да я сглобите със собствените си ръце.

За работа ще са ви необходими:

1. Стара газова горелка.

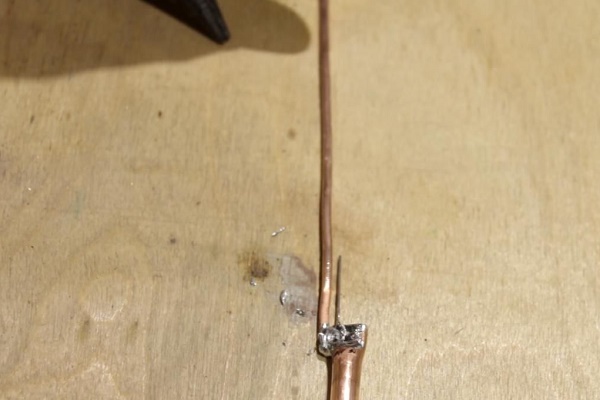

2. Тънка медна тръба 10 метра.
3. Медна тел.

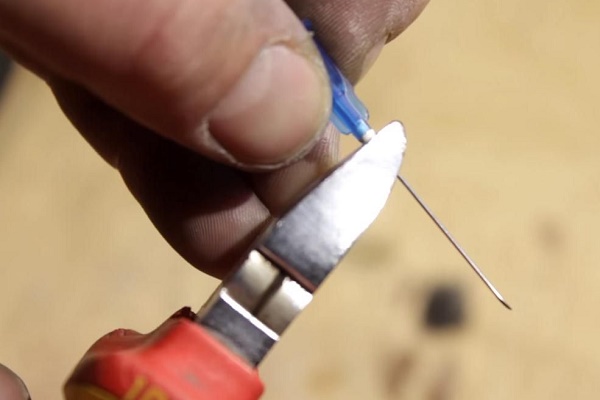

4. Игла от медицинска спринцовка.
5. Болт №8.

След като подготвите всички необходими материали, можете да пристъпите към създаването на нашето домашно изделие.

За целта ще използвате следната инструкция:

Сега вече знаете как да изградите газова горелка със собствените си ръце и какво е необходимо за това. Както виждате, няма нищо сложно в това, достатъчно е да спазвате правилата за безопасна експлоатация на оборудването, за които ще разкажем малко по-долу.

Правила за безопасна експлоатация на оборудването

Газовото балонно оборудване при неправилна експлоатация може да стане източник на силен взрив или пожар.

При извършване на заваръчни работи е задължително да се използват средства за индивидуална защита: очила, ръкавици, специални обувки.

Преди започване на работа трябва добре да прегледате оборудването за наличие на повреди. Ако оборудването се е замърсило, задължително отстранете мръсотията.

Работата с пропанови бутилки е възможна само в добре проветриваеми помещения, като при това температурата на въздуха не трябва да бъде под 0 °C.

Категорично е забранено:

1. Да се работи в близост до открит огън.
2. Да се държи бутилката в наклонено положение по време на работа.
3. Да се поставят съдовете на слънце.
4. Да се извършва работа без редуктор.
5. Да се загрява редуктор над открит огън.

Освен това, ако усетите мирис на газ, е необходимо незабавно да прекратите работа и да затворите вентила на бутилката. Препоръчваме също да се запознаете с основните причини за взрив на газови бутилки.

Работейки без средства за индивидуална защита, можете да получите изгаряне, при това не само от открит огън, но и от случайно докосване до нажежени части.

Ако разгледаните самоделни горелки не ви подхождат, препоръчваме да се запознаете с други варианти за изработка на полезни самоделки, разгледани в нашите статии – горелка от поялна лампа и горелка за банна печка.

Изводи и полезно видео по темата

Във видеоклипа ще се говори за това как самостоятелно да направите газова горелка на пропан:

Имайки под ръка малък запас от инструменти, схема на газова горелка и необходимите материали, всеки домашен майстор ще може да сглоби пропанова горелка. При това е важно да спазва правилата за пожарна безопасност и да използва само качествени материали, разрешени за употреба в системата за битово газоснабдяване. Но ако не сте уверени в собствените си сили, такова устройство е по-добре да закупите от магазин.

Ако ви се е налагало самостоятелно да сглобявате пропанова горелка, моля, споделете вашите знания с нашите читатели, разкажете на кой вариант сте спрели вие. Защо сте го избрали и имало ли е трудности в процеса на работа. Възможно е да имате схема на устройството и снимка на готовата самоделка – приложете нагледна информация в обсъждането на материала.
