Газова горелка за баня печка със собствените си ръце: как да изработите домашно устройство

Ключовият елемент на нагревателния газов агрегат е дюзата-горелка. В нея се създава смес от гориво и въздух, която поддържа горенето. Ако газовата горелка за печка за баня е направена саморъчно, то този факт придава увереност в надеждността на конструкцията. А това, съгласете се, е достатъчно вески аргумент в полза на собственото изготвяне.

Може да се изработи дюза за печка за баня от подръчни материали. В употреба ще влязат празни газови бутилки, отрязъци от метални тръби, части от старо оборудване. Преди въвеждане в експлоатация готовото изделие се проверява от специалисти на Ростехнадзор.

Ще ви разкажем как да направите всичко грамотно. Ще ви подскажем по какъв начин да получите сертификат за годност на самоделна газова горелка. Той потвърждава безопасността на устройството и разрешава свързването към отоплителната система на банята.

Принцип на работа и разлики на газовото оборудване

Вие не можете обективно да съдите за качеството на закупената дюза. Не разглобявайте готовия продукт в търсене на възможни дефекти. Така има шанс по-скоро да го повредите, отколкото да проверите нескъпото устройство.

Сглобявайки самостоятелно всеки елемент на горелката, вие ще получите не само приятно удовлетворение от свършената работа, но и икономия. При това експлоатацията и ремонтът на газовото оборудване на банята ще станат безопасни и осъзнати.

Отоплителният газов агрегат представлява корпус на печка за баня с разположено в него подаващо газ устройство. Тук се намират основните елементи на управляващия механизъм, с помощта на който се регулира подаването на гориво.

Горелката нагрява въздуха в горивната камера. Топлинната енергия на дюзата през корпуса се предава към поддона с камъните.

Особено внимание при отоплителната печка с газова дюза изисква коминът, който трябва периодично да се почиства.

Към предимствата на загряването на вода и каменния пълнеж на банята с газова горелка се отнасят:

1. Простота на работния процес. За отопление е достатъчно да завъртите вентила и да запалите газа в горелката. След час парното помещение на банята ще бъде достатъчно загрято.
2. Екологичност.  По време на работа на газовото устройство вредните емисии при изгаряне на газ имат най-малък обем в сравнение с другите видове гориво.
3. Удобство при обслужване на горелката и самата печка. Не е нужно да се борите с саждите по стените и да почиствате отпадъците, както при въглища или дърва.

Може да се оборудва печката със специални сензори, които се задействат при критично ниска скорост на изсмукване. В този случай подаването на газ се изключва автоматично.

Евтиното гориво на газовата печка позволява да не се ограничава броят на банските процедури. Дори при ежедневно палене на банята, поддържането на чистота става много лесно.

Такъв недостатък на самоделната горелка като допълнителното оформяне на разрешителни технически документи се изплаща благодарение на високата производителност. Използването на газова дюза ще спести 30% от разходите в сравнение с твърдите видове гориво. Отоплението на банята с газ е два пъти по-евтино, отколкото с помощта на електрически котел.

Конструктивни особености и видове горелки

Важни параметри на самоделната газова горелка са безопасност, леснота на изработка, пригодност за работа в конкретни условия, икономичност. Вариантите за избор на модификации на устройството, подаващо газовата смес, са доста много. Те се използват за отопление на дома, нагряване на водни котли, дори за туристически походи.

Необходимо е да се ориентирате в това многообразие видове устройства, за да направите със собствените си ръце качествена горелка за баня.

По начина на постъпване на въздуха в горелката те условно се разделят на два вида:

• Атмосферни, с естествено подаване на въздух в зоната на горене.
• Вентилаторни, с принудително подаване на въздух, осъществявано от вграден вентилатор. Те са още духови и с наддув.

За самостоятелно изработване сред майсторите са по-популярни горелките от атмосферен тип. Простата конструкция на дюзата може да се усъвършенства с помощта на допълнителни опции. Например, да се оборудва горелката с термостат, сензори за тяга, контрол на пламъка, отсечен газов клапан.

Трябва да се вземат предвид физическите параметри както на банската печка, така и на избрания модел дюза. Преди започване на изработката на горелката определете размерите

Всички тези функции ще повишат надеждността и безопасността на работа, но заедно с това ще увеличат и цената на вашето изделие. Доколко е целесъобразно допълнителното оборудване, вие ще решите сами, въз основа на финансовите си възможности и честотата на работа на горелката.

Устройства от атмосферен тип

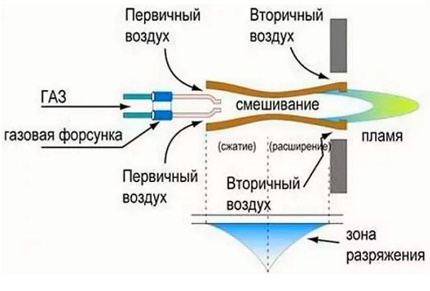

Такива горелки представляват една или няколко метални кухи тръби, през които се подава газово гориво под налягане. Запалването се извършва с помощта на пиезозапалка. Атмосферните дюзи са най-евтини и прости за изработка.

Обикновено със собствени ръце се правят атмосферни газови горелки. Техните предимства са независимост от електричество и от колебания на налягането в газовата мрежа.

Основният недостатък на атмосферните газови горелки се смята нуждата от постоянен качествен приток на въздух. Той ще трябва да се оборудва допълнително в банята. Обикновено за тази цел се използва золник или свързан към него въздуховод.

Ефективна е вентилационна тръба с вземане на въздух от съседно помещение. При ниско ниво на тягата, голяма част от лошо изгорялото гориво отива в комина. Това заплашва с опасност от изтичане на газ, ако в тухления масив има микро пукнатини.

Затова тухлената печка с такава горелка се нуждае от постоянен преглед и контрол на състоянието както на самия печен масив с димооборотите, така и на комина.

Комплектация на духателни устройства

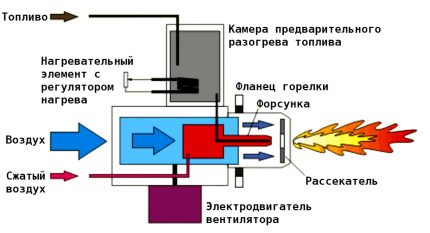

Вентилаторните горелки представляват блок с вентилатор, датчици и контролери. Вземането и нагнетяването на въздух отвън се извършва в автоматичен режим, действието на оборудването се контролира от автоматика. Мощността на горене в духателното устройство може да се настройва според нуждите.

Принудителното непрекъснато осигуряване на въздух позволява увеличаване на КПД на нагревателното устройство, благодарение на качественото изгаряне на газа. Съответно намалява разходът на гориво за отопление на банната печка.

Вентилаторната горелка е по-сложна за монтаж, но по-проста за експлоатация. Интензивността на работа на дюзата в такава схема е по-лесно да се регулира с помощта на автоматика.

Върху цената на оборудването влияе свързването на горелката към електричество. При евентуални прекъсвания на електрозахранването е необходимо да има алтернативен източник, например дизел-генератор или акумулатор.

И двата вида газови горелки могат да се превключват от втечнен газ към магистрален и обратно. За превключването се извършва смяна на жикльорите, благодарение на което се променя обемът на газовата смес, нагнетявана в камерата на горене. Дюзите за смяна се подбират според препоръките на производителя, по-точно според посочените от него размери.

Критерии за избор на вариант на конструкция

За всеки вид горелка има свои параметри на мощност и потребление на газ. Енергозависимата надувна горелка с по-скъпи комплектуващи части се използва за нагревателен котел на баня с голям обем.

За да се отопляват малки и рядко използвани помещения, се препоръчва инсталиране на атмосферна горелка. За баня със скромни размери е достатъчен модел с разход от 1,5-4,5 м³ на час.

За поддържане на комфортна температура в банята е необходима горелка с равномерно разпределение на пламъка. Тази задача се решава от различни разпределителни тръби или разсекатели на пламъка. Обикновено те представляват кръгли отвори. Но понякога форматът се променя на тесни прорези, такива дюзи се наричат процепни.

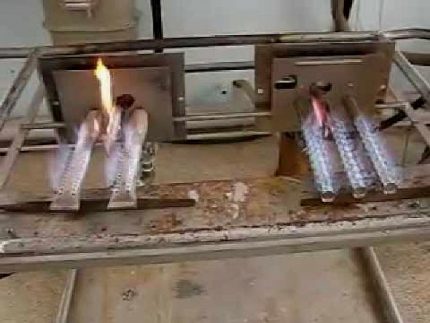

Процепната газова горелка демонстрира разлика във физическите параметри на огъня при промяна на външната форма на отворите. Тази малка разлика в конструкцията на горелките забележимо влияе върху общата картина на пламъка.

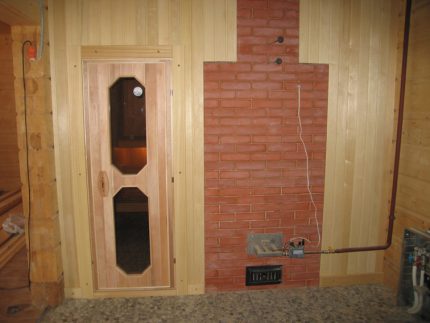

За всеки избран тип горелка е за предпочитане да се изработи отвес с дълга издължена форма. Това ще позволи да се ускори нагряването на горивната камера за сметка на увеличаване на площта на пламъка. Все пак газовото отопление е разрешено да се използва само от помещение, съседно на парната баня.

Подготовка за процеса на изработка

След като сте се запознали с устройството на газовата горелка и сте определили модела, можете да преминете към следващата подготвителна стъпка. Да съставите списък с необходимите материали и инструменти.

За основа може да се вземе следният списък:

• стоманена тръба с дължина 100 мм и дебелина на стените 2 мм;
• вентил за регулиране на подаването на гориво;
• стоманена капачка, пиезоелемент, гума за дръжката;
• заваръчен апарат, ъглошлайф.

Не забравяйте за дреболиите, като свързващите елементи. Например, за вентил тип ВК-74 трябва да се сдобиете с капачка с конична резба.

Описание на етапите на работа

Преди началото на сглобяването на частите на горелката е добре за удобство да имате под ръка нарисувана схема.

Технологията за самостоятелно изработване предвижда следната последователност:

• основата на устройството - дюзата се изработва с помощта на ъглошлайф;
• дозаторът на гориво се сглобява от вентила и навитата върху него стоманена капачка;
• към дюзата се заварява капачка, след това се монтира пиезоелемент.

При инсталиране на сглобената и изпитана от специалисти горелка, трябва да се спазва ограничението за разстояние. То трябва да бъде не повече от 5 метра от газовата дюза до края на тръбата на комина.

Модернизация на отоплителното оборудване

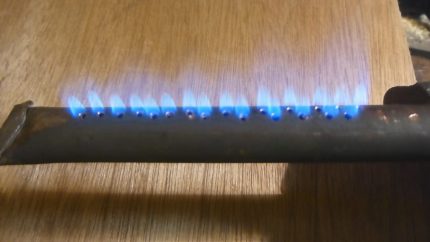

Да инсталирате самоделна газова горелка от атмосферен тип за печка на баня е по силите на всеки домашен майстор. Така без особени разходи твърдогоривен котел може да се преоборудва в газов.

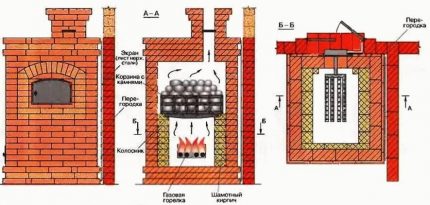

Оборудването на съществуващата в банята твърдогоривна печка с газов горелочен блок от заводско производство ще изисква известна настройка. Вие ще се сблъскате с необходимостта от доработка на габаритите както на горелката, така и на горивната камера на дървената печка.

Преоборудването на банна твърдогоривна печка в комбинирана газо-дървена е напълно по вашите сили, но ще изисква точност и определени усилия. Не трябва да се допуска контакт на пламъка със стените на горивната камера.

За равномерно нагряване на камерата на горивната камера, горелката трябва да се разположи по-близо до дъното на пещта и строго по центъра. Недопустимо е поставянето на източника високо и с изместване на която и да е страна. В този случай камерата няма да се прогрее напълно. А пламъкът от горелката може да докосва металните части или каменката на банската пещ.

Система за защитна автоматика

Неизгорилото гориво в банската пещ понякога става причина за експлозия на газовъздушната смес. Затова контролирането на пламъка на работещата дюза е необходимо за вашата безопасност. Това може да се прави визуално или с помощта на автоматика с чувствителни към светлинно излъчване съвременни фотоелементи.

Системата за защита на горелката автоматично осигурява следните функции:

• регулиране на мощността;
• подаване на гориво и въздух;
• пълнота на изгаряне на газа.

Трябва да се вземе предвид увеличението на габаритите на модернизираната конструкция. Особено при малки размери на помещението на банята. Ако размерът на устройството е важен критерий за вас, то за компактност цялата автоматика може да се разположи отвън.

Може да се добавят автоматични схеми на работа с прости елементи. Компактното разположение ще спести полезната площ на малката баня.

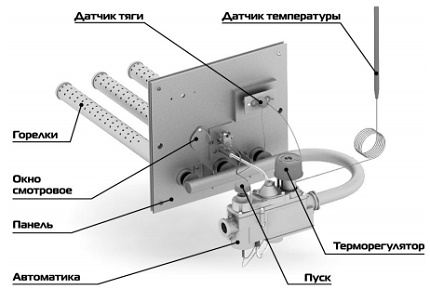

За управление на процеса на горене може да се използва автоматична инсталация от заводско производство тип САБК-8-50С. Тя осигурява високо ниво на безопасност благодарение на четири степени на защита. Работата на пещното газово оборудване с такова устройство автоматично ще се прекрати в случай на възникване на опасен авариен режим.

Довеждане на газ до банята

Банските пещи с газови дюзи станаха технологичен пробив за хората, живеещи далеч от горските масиви. Като се има предвид ниската цена на газовото гориво в сравнение с дървата, разходите за отопление с горелка стават съвсем нищожни.

Любителите на парната баня могат да не се ограничават и да ползват такава баня всеки ден. Само, разбира се, ако здравето позволява.

Непрекъснатото снабдяване на банската пещ с газово гориво може да се осигури от:

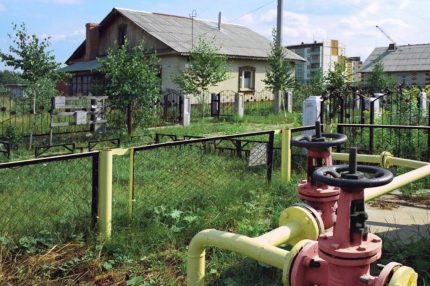

• Магистрална мрежа, положена до крайградския парцел и свързана с банята.
• Газови бутилки, зареждането на които трябва периодично да се извършва.
• Газхолдер, инсталиран на парцела стационарно или в мобилен вариант, подходящ за периодично зареждане.

Най-отнемащата време ще бъде процедурата за врязване в общата газова система на града или селското населено място. Тя изисква закупуване, инсталиране и регистриране на газови броячи. Още ще е необходимо оформяне на разрешителна, техническа и платежна документация.

Газопроводът на парцела с банята улеснява задачата за снабдяване с гориво. Няма да представлява огромен труд решаването на техническите въпроси по свързването на надеждна газова горелка.

Свързването на обикновена газова бутилка също ще изисква покана на представител на газовата служба и подготовка на техническа документация. Към резервоарите има специални изисквания за разполагане.

Например, не трябва да се инсталират газови бутилки в помещението на банята. Те трябва да се намират отвън на лесно достъпно проветриваемо място. Наблизо задължително трябва да има противопожарни защитни средства – пожарогасител, пясък.

Изисквания на надзорните органи

Горелка за банена пещ, изработена със собствени ръце, трябва да има сертификат за годност от Ростехнадзор. Освен това е нужно специално разрешение за експлоатация. При използване на магистрален газ като гориво трябва да се оформи такъв документ в газоснабдителната организация.

Към инсталирането на атмосферен модел в банята се предявяват следните изисквания:

• минимален обем на банята 12 м³;
• наличие на изправна вентилация;
• спазване на противопожарните мерки;
• горната част на тръбата е оборудвана с искрогасител;
• добра регулируема тяга;
• тръбата е изолирана от тавана и покрива.

Бутилките могат да се поставят в специален отделно стоящ от банята метален шкаф. Газхолдерите се разполагат в подземен резервоар на разстояние повече от 5 метра до банята. Свързващите тръби трябва да бъдат проверени от специалист за херметичност. Те се изработват от стомана, мед и други незапалими материали.

Към тръбопровода до пещта, местата за инсталиране на бутилките предявяват специални изисквания служителите на пожарния надзор. При тези, които пренебрегват правилата, има вероятност да получат глоба, която ще сведе всички икономии до минус.

Както показва практиката, по-добре да не се инсталира самоделна горелка без разрешение на упълномощените органи. Това е твърде рисковано от гледна точка на безопасността.

След като получите разрешение за експлоатация и всички инструктажи, следва да осигурите мерки за спазване на нормалния режим на работа на самоделната горелка на банената пещ. Трябва периодично да проверявате за херметичност съединенията на горелката и тръбопровода. При необходимост да почиствате димохода и да усилвате изолацията.

Прегледът на състоянието на оборудването не се ограничава до газовата горелка. Важно е да се наблюдава изолацията на димоотводната тръба от преградите на тавана и покрива.

За да проследявате динамиката на промените в състоянието на оборудването, заведете специален журнал. Записвайте в него датите и извършените операции по обслужване на елементите на газовия агрегат. В процеса на отопление на банята с помощта на самоделна дюза спазвайте обичайните правила за пожарна безопасност.

С тънкостите на изработването на газова горелка от обикновена поялна лампа ще ви запознае следващата статия, която си струва да прочетат майсторите и домашните умелци.

Изводи и полезно видео по темата

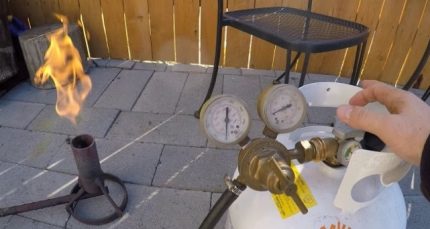

Демонстрация на работата на проста самоделна горелка в дървена пещ на баня с използване на газова бутилка:

Газова горелка с автоматично управление, която при самостоятелно изработване изисква напреднало ниво на майсторство:

Пещна автоматика от заводско производство САБК за газогорелищни устройства, захранвани с гориво от магистрален или стационарен източник:

Да изработите най-простата газова горелка за пещ в баня със собствените си ръце, която ще ви служи много години, не е трудно. Не жалете време за проверка на надеждността на конструкцията. Спазвайте правилата за инсталиране и съхранение на автономни източници на газово гориво.

Монтаж на горелка с елементи на автоматика за управление на процеса на горене и защитно изключване на ненормални режими ще изисква определени знания и умения. Ако не сте уверени в собствените си сили, по-добре закупете готово изделие.

Правили ли сте вече газова горелка и сте я инсталирали в пещ за баня? Имате ли практически опит с отопление на баня със самоделка и оформяне на разрешителна документация, свързване на горелката към магистрална газова мрежа? Споделете го, разкажете за важните моменти, публикувайте по-долу вашия коментар и снимка.
