Газова рампа за бутилки: устройство + пример за изработка със собствени ръце

Експлоатацията на автономно домакинско оборудване, чийто принцип на действие предвижда използване на природен газ, може да стане по-рационална. Например, газовите котли на домашната отоплителна система се експлоатират по-удобно, ако има газова рампа за бутилки – колекторна линия, към която се свързват няколко съда с газ.

Конструкцията на рампата осигурява функциите, необходими за надеждна работа на газовото оборудване. В този материал ще разкажем какво е рампа за бутилки и как, в случай на необходимост, да я направите със собствени ръце.

Какво е рампа за газови бутилки?

Директното свързване от газовата бутилка към същия водогреен котел често е съпроводено от недостатъци, които могат да се изразяват, например, под формата на промени в налягането. Такива условия влияят негативно на работата на газовата горелка. В резултат на това се наблюдава нестабилна работа на котела, прекъсвания в подаването на топла вода и т.н.

Именно за стабилизиране на налягането на първо място се препоръчва да се използва рампа за газови бутилки, която може да се направи със собствени ръце.

Рампата осигурява по-голямо удобство на потребителите на оборудване, работещо на газ. С такова хранилище на съдове за пропан е по-рационално и по-безопасно да се експлоатират например газови котли.

Все пак, като цяло устройството дава на потребителя още редица експлоатационни предимства:

• безопасност на работа в случай на възможни изтичания;
• осигуряване на оборудването със стабилно работно налягане;
• освобождаване на газовите бутилки от ефекта на «обмръзване»;
• възможност за значително намаляване на периодичността на посещенията в сервиза за зареждане с газ.

Технологичната схема на газовата рампа може да предвижда устройство на колектор за свързване както на малък брой съдове, така и за използване на повече от десет бутилки.

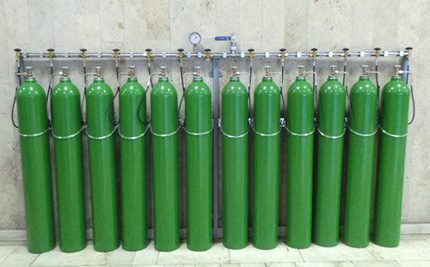

Конструкция за инсталиране на голям брой бутилки. Обикновено подобни съоръжения са приоритет за промишлени предприятия, където потреблението на газ е значително по-голямо от битовото.

За битово приложение най-често се правят газови рампи за две или за четири бутилки.

Устройство и схема за сглобяване на газова рампа

Конструкцията на колектора е обикновен тръбопровод, оборудван с отсичащ газов кран, снабден с допълнителни елементи:

• арматура за разпределение на газ;
• уреди за контрол на налягането;
• с филтър на газовия поток;
• с отвеждащи тръбопроводи (маркучи за високо налягане).

Арматурата за разпределение на газоподаването обикновено представлява клапани с електромагнитно задвижване, но такива рядко се поставят в битови схеми. С клапани с електрозадвижване се осъществява комутацията на всички отделно взети линии, образуващи колекторната група, свързване или изключване на отделни бутилки.

Групата уреди за контрол и регулиране на налягането се състои от класически устройства – манометри и газови редуктори. Филтърът също е стандартен – за газови системи.

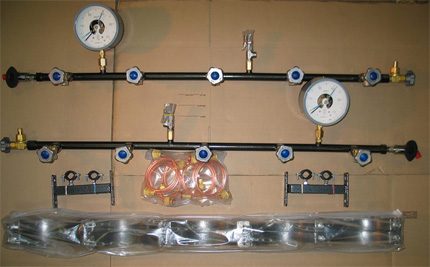

Колекторът на газовата рампа в заводско изпълнение. Такива изделия могат да се купят при желание в специализирани магазини или да се направи поръчка на официалния уебсайт на производителя. Това, което привлича, е възможността за поръчка на колектор с каквато и да е конфигурация.

Схемата за сглобяване на проста класическа рампа за газови бутилки се изгражда по следния начин:

1. Създава се разпределителен колектор от метална тръба.
2. На входа на колектора се монтира филтър.
3. След филтъра се инсталира редуктор.
4. След това по колектора се монтират шуцери за отвеждане към бутилките.

Промишлените конструкции обикновено се допълват с устройство за контрол на херметичността. Неговото основно предназначение е проследяване и затваряне/отваряне на електромагнитни клапани.

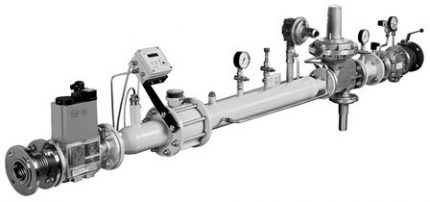

Колектор за промишлено предназначение, оборудван с всички необходими уреди за автоматизация. Такова оборудване позволява напълно да се автоматизира управлението на газоподаването и да се обезопаси конструкцията.

Междувременно рампите, които захранват с газ оборудване с мощност под 1 kW, се допуска да се изграждат без модул за контрол на херметичността. Именно такова оборудване се използва в повечето случаи в битовия сектор.

Основни изисквания за монтаж

Рампите се разрешава да се монтират вътре в отделни (едноетажни) помещения. Също така се разрешава и се препоръчва да се извършва монтаж на газови рампи за 2 бутилки, 4 бутилки и повече, като за това се използват метални шкафове.

Ако се изгражда система, която технологично предполага да се свързват не повече от 40 бутилки, такива рампи се допуска да се разполагат вътре в пристройки към производствени или стопански помещения.

Превключваща рампа, проектирана за свързване и инсталиране на не повече от 6 газови бутилки, може да се монтира директно вътре в стопански и производствени помещения на първия етаж. При това обемът газ за всеки съд не трябва да надвишава стойност от 100 м³. За битовия сектор условията са малко по-различни.

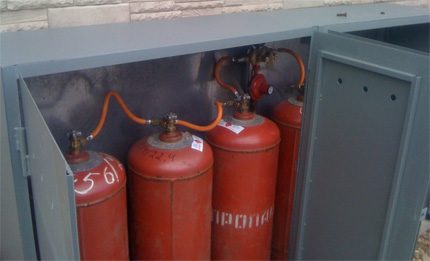

Пример за разположение на разпределително устройство вътре в метален шкаф. Такива конструкции от затворен тип се допуска да се разполагат като пристройка към сгради и съоръжения, но при условие че са отдалечени от опасни зони.

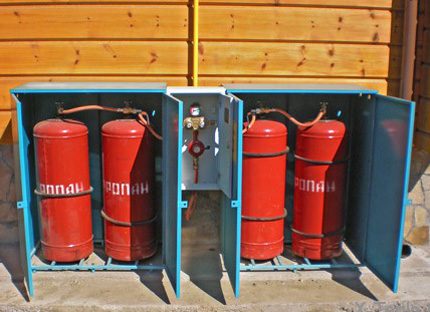

Трябва да се помни, че газовите рампи за 2 и повече бутилки се допуска да се поставят извън границите на битовите помещения, на места, надеждно защитени от източници на открит пламък, топлина, включително слънчево излъчване.

Мястото за инсталиране трябва да се избира отдалечено от сутеренни помещения и технически комуникации. Конструкцията на газовата рампа трябва да се защити от евентуални взломове, механични въздействия и т.н.

Изработка на рампа със собствени ръце

Да се изработи конструкция за съхранение и експлоатация на газови бутилки не е сложно.

За сглобяване със собствени ръце ще са необходими:

1. Стоманен лист с дебелина 2-3 мм.
2. Стоманен ъгъл №45 или профилна тръба 40 х 25 мм.
3. Метална тръба за колектор (дължината се подбира според броя на бутилките).
4. Метална верига дребна за фиксиране на бутилките.

Освен тези материални осигуровки ще са необходими умения на заварчик, ключар, инструмент и оборудване (заваръчен апарат). Впрочем, заваръчните работи могат да бъдат изпълнени и по поръчка.

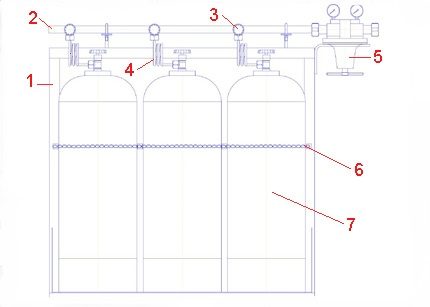

Схема за изграждане на проста рампа за три газови бутилки: 1 – опорна рама; 2 – колектор; 3 – колекторен вентил; 4 – отвеждаща тръбичка; 5 – редуктор; 6 – метална верига; 7 – газова бутилка

Първоначално е необходимо да се определи броят на газовите бутилки, които ще се инсталират в рампата. Например, 3 бутилки. Отчитайки стойността на диаметъра на бутилките, се получава изходният размер на ширината на конструкцията на рампата и се увеличава с 150-200 мм. Размерът на височината ще се определи с отчитане на височината на газовите бутилки, плюс 150-200 мм до хоризонта на инсталиране на колектора.

На базата на тези изчисления се прави опорна рама от стоманен ъгъл или профилна тръба. Опорната рама може да се сглоби чрез заваряване или да се приложи механичен начин на закрепване на ъглите (тръбите) с болтово съединение. Сглобената рама има вид на буква «П».

След това на горния преход на рамата се поставят конзоли за колектора и се закрепва рамата към задната стена вътре в металния шкаф, предварително изработен от стоманени листове.

Монтаж на колектора на газова рампа

Сега ред идва за изработването на колектора, неговото монтиране и допълване с всички необходими аксесоари. Металната тръба (d=32-50 мм) се отмерва по дължина, равна на размера на дължината на прехода на опорната рама, и се разчертават на корпуса на тръбата точки за шуцери (3 бр.).

Пример за изработване на колектор на газова рампа. На колекторната тръба отвеждащите канали се разполагат на равноотдалечено разстояние един от друг. Крайният спирателен кран трябва да се монтира с изход, насочен надолу.

Внимателно се заваряват в тялото на тръбата отклонения за шуцери и се монтират тези детали заедно с вентилите. На единия край на тръбата се поставя заглушка, на втория шуцер за свързване на редуктора. След приключване на тези работи се поставя колекторът върху конзолите, предварително монтирани по горната страна на прехода на опорната рама.

Монтажът на колектора трябва да се извърши, като се вземе предвид отстояние над нивото на вентилите на бутилките от 150-170 мм. Колекторът трябва да се постави възможно най-точно по хоризонтала и да се закрепи със скоби на кронштейните, като под обръчите на скобите се поставят подложки от листова техническа гума.

След това трябва да се монтира на отворения край на колектора газов редуктор, оборудван с филтър, и да се добави спирателен кран.

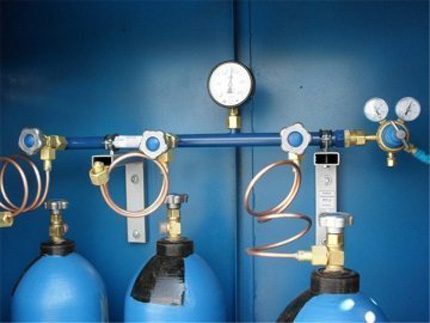

Пример на изработен колектор за кислородни бутилки. Като отвеждащи линии се използват медни компенсационни тръби. Същите тръби се препоръчва да се прилагат на рампи за пропан-бутан.

Следващата стъпка – изработване на подводки за бутилките. Те могат и е желателно да се направят от медна тръба, за да се получи ефект на компенсация на разширението. Но се допуска и използване на маркучи за високо налягане.

Подводките с единия край се завинтват към вентилите на колектора, а с другия край тръбите ще се свързват с вентилите на бутилките.

Окончателно сглобяване и свързване

В завършек на процеса на сглобяване на рампата за газови бутилки със собствени ръце, на стойките на опорната рамка, на разстояние 2/3 от височината на бутилките, се прави верижен затвор.

За целта се извършват следните действия:

1. Вземат метална верига.
2. Отмерват по дължината на захващането на бутилките.
3. Режат и закрепват полученото парче верига с единия край към стойката на рамката.

Вторият край на металната верига остава свободен. Той ще се закрепва с ключалка на втората стойка, след като газовите бутилки са заредени на рампата. Разбира се, съвсем не е задължително да се използва именно метална верига като фиксатор. Могат да се използват други подходящи, но задължително надеждни крепежни елементи.

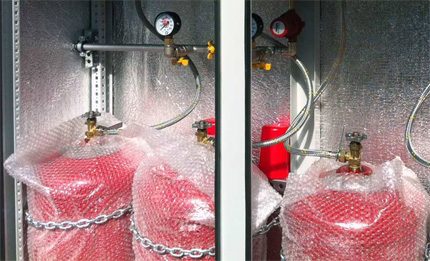

Фиксиране на газови бутилки с помощта на метална верига. В този случай се фиксира всеки отделно взет съд. Междувременно металната верига напълно може да бъде заменена с друг крепеж.

На последния етап от работата се подвежда газовата тръба от потребителите към редуктора на колектора. Технически ще остане само да се заредят на рампата газовите бутилки, да се свържат с отвеждащите тръби (маркучи) с колектора и на това всичко – устройството е готово за стабилно осигуряване на газ за битово оборудване.

Но остават още някои детайли на монтажа. Предстои да се оборудват вратите на стоманения шкаф, където е монтирана рампата. В последствие, когато системата се експлоатира, е необходимо да се обзаведат вратите на кутията с надеждна ключалка и да се ограничи достъпът до нея за деца.

Ред за пускане на конструкцията в експлоатация

Преди пускане на системата се препоръчва да се извърши продухване на газовата магистрала от точката на потребителя до точката на свързване към редуктора на колектора. След продухването линията се свързва към входния шуцер на редуктора.

След това последователно се извършват следните действия:

1. Зареждат на рампата 3 бутилки с пропан.
2. Закрепват бутилките с предпазна верига.
3. Присъединяват към вентилите на бутилките отвеждащите компенсационни тръби.
4. Отварят вентилите на колектора и на бутилките.
5. Проверява се херметичността на всички връзки.
6. Необходимата стойност на работното налягане се настройва с регулатора на редуктора.

Когато дойде време за замяна на изпразнените газови бутилки с пълни съдове, достатъчно е просто да се затворят вентилите на съдовете и на колектора, за да се извърши бързо и безопасно замяната.

Периодично се препоръчва да се извършва проверка на системата за херметичност. Тази работа трябва да се извършва поне веднъж на тримесечие. Всъщност, такъв график за поддръжка се предписва от правилата и изискванията, които се прилагат в газовата сфера.

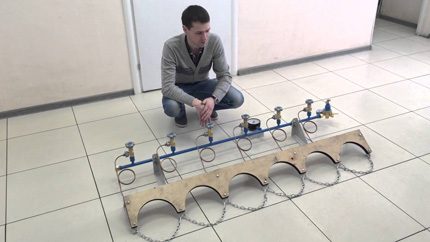

Направеното със собствени ръце устройство за групиране на газови бутилки – рампа. Вярно, конкретно тази конструкция е предназначена за зареждане с кислородни бутилки. Но смисълът на нейното действие от това не се променя.

Трябва да се помни: такива съоръжения като газовите рампи могат да се обслужват само от лица, преминали съответния технически минимум. Устройства от подобен тип трябва да се поддържат в чистота.

Категорично се забранява да се съхраняват до рампата технически масла и течности, леснозапалими компоненти. Естествено, пушенето или работата с огън на действаща рампа е недопустима.

Изводи и полезно видео по темата

Как става обединяването на газови бутилки с помощта на рампа:

Конструкциите за зареждане, съхранение и експлоатация на няколко съда се изработват не само за пропан-бутан, но и за ацетилен, кислород, въглероден диоксид и други. Вярно е, че за битовата сфера основният продукт на потребление все пак остава природният газ. За този вид продукт най-често се правят газови рампи.

За каквото и предназначение да е предвидена конструкцията, тя по принцип променя условията на експлоатация на оборудването – ги прави по-удобни за потребителите и безопасни за околните.
