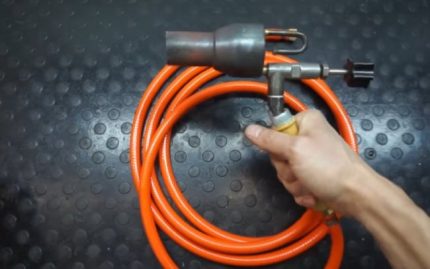

Газова горелка от паялна лампа със собствените си ръце: ръководство за изработка и експлоатация

Днес е в тенденция преходът към синьо гориво. Газът се използва в ДВГ на автомобили вместо бензин и дизел. Той замени дървата и въглищата в отоплителните котли. Струва си да опитате да преминете на пропан-бутан и ръчния инструмент, нали?

Нека първата в арсенала да бъде газова горелка от поялна лампа от инжекторен тип. Тя ще запази всички функционални възможности на „донора“. Освен с осигуряване на стандартните възможности, самоделката ще придобие нови полезни качества.

Ще ви разкажем как да направите това полезно в бита оборудване със собствени ръце. Ще ви запознаем с конструктивните особености и разликите на горелката от обикновената поялна лампа. Спазването на нашите препоръки за безопасна експлоатация ще изключи рисковете и възникването на опасни ситуации.

Конструкция на поялната лампа

Ако вече имате поялна лампа, вие най-вероятно знаете как е устроена и по какъв принцип работи. Но няма да е излишно накратко да припомним някои моменти, за да не предизвика разглобяването неочаквани трудности.

Същевременно да се определим с терминологията, защото домашните майстори често наричат частите с народни имена, а инструкциите са на по-технически език.

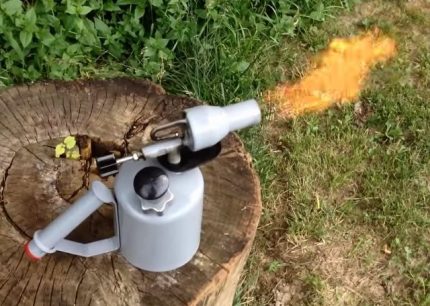

Поялна лампа с инжекторна горелка, помпа, ръкохватка за регулиране силата на пламъка, дръжка за държане и ваничка за предварително нагряване

Повечето поялни лампи за битово предназначение са от форсуночен, или иначе, инжекторен тип. Такава лампа има корпус, който едновременно служи като резервоар за течно гориво. Това е най-голямата част от апарата.

На корпуса е закрепена нагревателна ваничка и чрез штуцер е привинтена горната част – горелката. Горелката по размери е втора след корпуса.

Нейните основни елементи:

• изпарител, в който в резултат на нагряване течното гориво се превръща в газообразно;
• форсунка, насочваща струята газ към ежектора, на изхода от който той се запалва, образувайки открит факел на пламъка;
• регулировъчен винт за усилване или намаляване на пламъка.

Горивото от резервоара постъпва в горелката по сифонна тръбичка. В резервоара влиза също помпа. Има и други части, но в състава на обновената горелка те няма да влязат, затова да ги разглеждаме не е необходимо.

Външно прост апарат се състои от множество елементи, но за изработката на газова горелка ще са необходими само горната част и сифонната тръба.

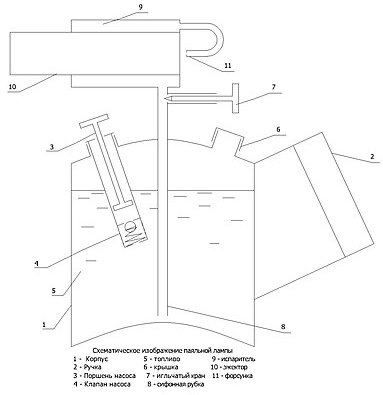

Показахме снимка и схема на поялната лампа, която има типова конструкция, но конкретно вашият модел може да има незначителни разлики.

С какво се различава газовата горелка от поялната лампа?

Поялните лампи работят с течно гориво: бензин, керосин, спирт. Както следва от самото название, горивото за газовата горелка ще бъде втечнен въглеводороден газ, а именно пропан-бутанова смес, която се съдържа в червени балони.

Промяната на конструкцията и преходът към газ дава следните предимства:

• повишава се удобството на ползване;
• повишава се безопасността;
• разширява се сферата на приложение;
• намалява се цената на експлоатация.

Работейки с поялна лампа, Вие държите в ръцете си не само горелка, но и резервоар с лесно запалимо вещество. Теглото на 2-литрова поялна лампа с пълен резервоар е около 4 кг. Височината и ширината са съответно повече от 30 см и 20 см. При такива характеристики маневреността на ръчния инструмент е изключително ниска.

За разлика от поялната лампа, горелката на газ притежава компактни габарити, малко тегло, лежи добре в ръката и затова е удобна за извършване на разнообразни работи, изискващи открит, регулируем пламък.

За газовата горелка резервоар не е необходим. Като премахнете най-обемната част от поялната лампа, Вие ще получите компактен и лек апарат, който ще помогне да изпълнявате различни видове работи, включително и в труднодостъпни места.

Въпреки това няма да се наложи да държите в ръката си съд с бензин или керосин непосредствено до открит огън, тъй като благодарение на дългия маркуч можете да разположите газовия балон на достатъчно разстояние от работното място.

При температура на околния въздух над -20 °C, газовата горелка не изисква подготовка преди употреба. Достатъчно е да отворите вентила на газовия балон, да регулирате силата на пламъка и може да варите, споявате, затопляте… Дори в 5-литров балон запасът от газ ще стигне за многочасова непрекъсната работа.

За разлика от газовата горелка, поялната лампа се нуждае от предварителна подготовка независимо от външните условия. Необходимо е да налеете бензин или керосин в малък съд и да го запалите, за да загреете изпарителя. Само при достатъчно загряване първата порция течно гориво, постъпило в изпарителя, ще премине в газообразно състояние.

Разходът на течно гориво е 0,6–0,8 литра на час. Като се има предвид, че 2-литровата поялна лампа може да се зарежда само до ¾ от обема на резервоара, запасът от гориво ще стигне най-много за 2 часа. След това ще трябва отново да вземете канистрата и да долеете гориво в резервоара, но преди това трябва да изчакате до пълното охлаждане на лампата.

Напомняме, че не трябва да отваряте резервоара на неизстинала лампа, в противен случай ще възникне контакт между горещата горелка и бензиновите пари, което може да доведе до запалване и експлозия. Едва след като лампата изстине, ще можете да налеете гориво в резервоара и коритото и да повторите цялата подготвителна процедура, включваща загряване и изпомпване на въздух с помпата, което ще отнеме около 10 минути.

Поялната лампа при нормална работа излъчва мирис на бензин, който е не само неприятен, но и вреден. При работа с течно гориво саждите по-бързо запушват отворите на горелката и се отлагат по външните повърхности, изцапвайки ръцете и дрехите.

Газът е най-чистият вид гориво, затова газовата горелка трябва да се почиства по-рядко. Мирис на газ по време на използване на горелката изобщо не трябва да има, а появата му свидетелства за неизправност на апарата, което изисква незабавно спиране на работата и отстраняване на причините за изтичане.

Сглобяване и изпитване поетапно

Ще разгледаме няколко варианта за сглобяване на газова горелка и за всеки от тях ще са необходими съответните материали и инструменти. Минималният комплект включва ъглошлайф, гаечен ключ, фум-лента, четка, дръжка, 2 штуцера с гайки и скоби.

Задължително ще ви трябват газов маркуч с дължина 10-20 метра, балон с втечнен газ (пропан-бутан), редуктор към него и самата поялна лампа с изправна горелка.

При работа използвайте лични предпазни средства: очила и ръкавици. В никакъв случай не пушете: първо, в резервоара може да има лесно запалими остатъци от гориво, второ, при работа с газово оборудване, към което спадат и балоните с втечнен газ, също се изисква да се спазват мерки за безопасност.

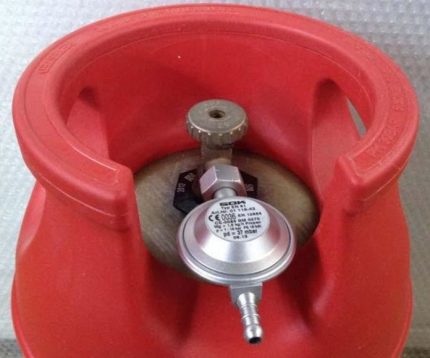

Горелката се свързва към газовия балон само чрез редуктор, който намалява и стабилизира налягането. Най-удобен ще бъде балон от 5 литра с дръжки за носене.

След като подготвите инструментите и материалите, можете да пристъпите директно към преработката на един апарат в друг.

Основните етапи на процеса:

• разглобяване на поялната лампа;
• подготовка на детайлите за сглобяване на газова горелка;
• сглобяване на газова горелка;
• изпитвания.

Веднага развийте и извадете помпата. Впоследствие тя вече няма да ви трябва. Развийте цялата горна част на поялната лампа, тоест горелката в сглобен вид. Тя ще стане основа на новата, вече газова горелка.

Детайлите на горелката от вече използвана лампа е желателно да се почистят от нагар и сажди. Дюзата се почиства със специална игла, която обикновено се доставя в комплект с поялната лампа.

Ако няма такава игла, използвайте тел, която по диаметър лесно влиза в отвора на дюзата. Със същата игла или тел се почиства горивната тръбичка. От външните повърхности с четка се отстраняват саждите.

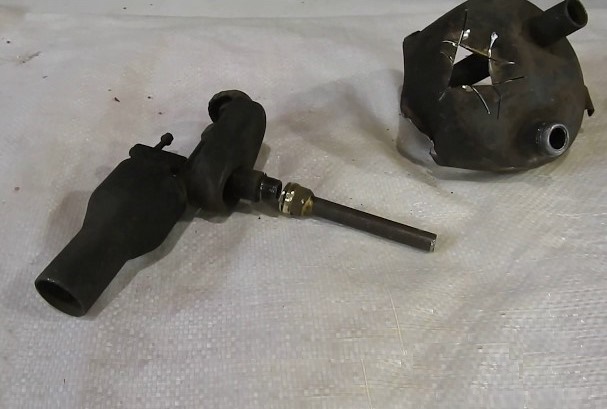

След като направите четири разреза с ъглошлайф, извадете шуцера със сифонната тръба. Частта от корпуса, която остава на шуцера при изрязването му, се отстранява с ъглошлайф, а участъкът под него се почиства от назъбвания. След обработката шуцерът се завинтва в патрубка на горелката, като се уплътнява връзката с алуминиеви уплътнения.

Като тръба за свързване на горелката към маркуча можете да използвате сифонна тръба, като предварително я изрежете с ъглошлайф от резервоара на поялна лампа.

Можете да минете и без изрязване на шуцера от корпуса, като замените „родната“ сифонна тръба с нова метална тръба. Краят на тази тръба се заварява към гайка, която предварително се навива на патрубка на горелката. Образуваният заваръчен шев се почиства с ъглошлайф, оборудван с венчелистчест диск.

След като свържете единия край на тръбата към газовата горелка, другият край се свързва с маркуча. Но преди това трябва да поставите дръжка на тръбата, за да използвате уреда възможно най-удобно.

Дръжката се изработва от дървен блок, който се стругова на струг за придаване на заоблена форма. За целта можете да използвате също ножовка и резец. В центъра на блока се пробива проходен надлъжен канал с диаметъра на тръбата. За да няма назъбвания, повърхността на дръжката се шлифова с шкурка или шлифовъчна машина.

Ако не искате да губите време за струговане на блок, направете дръжка от дървена дръжка на лопата, мотика или друг градински инструмент. В парче дръжка с подходяща дължина също се пробива надлъжен отвор, а срезовете се почистват. Можете да използвате и други подръчни материали, важното е да не са лесно запалими и, за да избегнете изгаряния, да имат ниска топлопроводност.

Следващият етап – свързване на маркуча към тръбата. Ако диаметърът позволява, маркучът се натяга директно на тръбата и се фиксира със скоба. Но е по-добре да свържете маркуча чрез шуцер. За целта ще трябва предварително, още преди да сте свързали тръбата към горелката, да нарежете резба на втория ѝ край.

Това може да се направи на струг или с помощта на плашка (лерка) – ръчен резбонарезен инструмент. Препоръчва се да свалите фаска от края на тръбата, а след това да нанесете малко количество машинно масло върху него, за да улесните навиването на плашката.

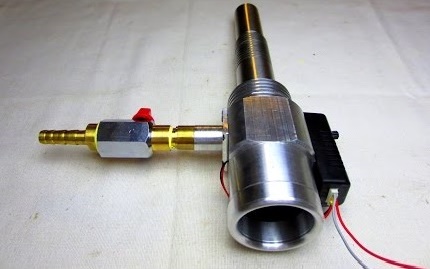

При наличие на време, струг и умения за работа на него можете да изработите газова горелка без използване на части от поялна лампа.

На резбовия край на тръбата за уплътняване на връзката се навива ФУМ-лента (флуоропластов уплътнителен материал), навива се шуцерът. На шуцера се поставя маркучът. Вторият край на маркуча също чрез шуцер се свързва с редуктора на битовия балон с пропан-бутан.

Преди присъединяване штуцерите се продухват за отстраняване на частици от боклук. Всички манипулации с газовата бутилка извършвайте при затворен вентил. Маркучът трябва да бъде цял. В никакъв случай не използвайте свързани помежду си отрязъци маркучи.

След като сглобите газовата горелка, трябва да я изпитате. Нанесете сапунена пяна върху резбовите и заваръчните съединения. Като отвъртите леко вентила на бутилката, подайте газ. Ако не се образуват мехурчета, не се усеща мирис на газ, значи съединенията и газовите магистрали са херметични.

Не проверявайте изтичане на газ, като поднасяте открит огън към проблемния участък.

Сега остава да тествате как работи горелката и можете да я използвате по предназначение. При изпитването не поставяйте регулиращата ръкохватка веднага на максималната стойност. Проверете как апаратът функционира при умерени режими и само при положителен резултат добавяйте мощност.

Мерки за безопасност при използване

Помнете за взривоопасността на втечнения въглеводороден газ, включително пропан-бутановата смес и другите газови смеси, използвани в газовото оборудване. Както при изпитванията, така и при по-нататъшното използване на газовата горелка спазвайте правилата за безопасност.

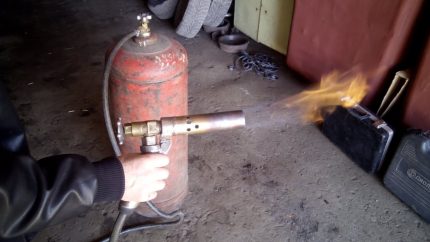

Не използвайте газовата горелка на разстояние, по-близко от 10 метра от газовата бутилка, това нарушава правилата за безопасност и може да доведе до взрив и пожар.

Няма значение дали горелката е фабрично изработена или е направена на ръка, при неправилната ѝ експлоатация и при неправилно боравене с газовата бутилка са възможни следните негативни последици:

• възникване на пожар;
• взрив на газовата бутилка;
• получаване на изгаряне.

Изгаряне може да се получи не само от открит пламък, но и при докосване до нагрети повърхности. За да минимизирате рисковете, монтирайте газовата бутилка строго във вертикално положение върху равна повърхност, на добре осветено място, но не под директни слънчеви лъчи и не в проход или вратен отвор.

Разстоянието от бутилката до открит огън трябва да бъде не по-малко от 10 метра, а от източници на топлина – не по-малко от 1 метър. Пазете бутилката от удари и падания. Не присъединявайте към нея повече от една горелка.

Проверявайте редуктора на тримесечие, горелката – ежемесечно, а маркуча – ежедневно. Необходимостта от ежедневна проверка на маркуча се дължи на неговата уязвимост – дори малко механично въздействие може да доведе до разкъсвания, поява на пукнатини, които ще станат място за изтичане на газ, което трябва да бъде изключено.

Рискът от изтичане на газ нараства и при замърсяване на дюзата и тръбичката, затова е необходимо да ги почиствате редовно. За оглед и техническо обслужване на горелката, предварително я откачете от газовата бутилка.

При навременно техническо обслужване на горелката, нейният пламък ще бъде мощен и стабилен, което ще позволи извършването на заваряване на много материали при температура около 1000 °C

Не размразявайте замръзналия редуктор с открит огън. Работете с горелката на открито или в добре проветрявани помещения. Изключвайте електрическата мрежа, ако работите в близост до електроуреди, не притискайте и не огъвайте маркуча, не го увивайте около кръста и т.н.

След приключване на работата, задължително завъртете вентила на бутилката и поставете защитна капачка на бутилката.

Сфера на приложение след преработка

Горелките на газ се използват в домашното и селското стопанство, при строително-ремонтни работи, при ремонт на превозни средства и оборудване,

Освен изброените направления, газовите уреди се използват за следните цели:

• монтиране на термосвиваеми тръби;
• разтопяване на спойка преди запояване;
• размразяване на метални водопроводни тръби;
• загряване на битум за ремонт на покрив.

Освен гореизброеното, апаратът служи за отстраняване на лакобояджийското покритие чрез изгаряне на повърхността, за заваряване на материали, чиято температура на топене е около 1000 °C. С негова помощ направо на строителната площадка може да се приготви или подгрее храна, да се свари вода за чай.

Изводи и полезно видео по темата

Подробният разказ и нагледната демонстрация ще помогнат да се разберат по-добре всички особености на процеса и след това да се повтори самостоятелно:

Ръководство за извиване на горната част на поялна лампа, изрязване на сифонна тръба от корпуса и сглобяване на газова горелка:

Както гласи крилатата фраза, колкото хора, толкова и мнения. По аналогия може да се каже: колкото домашни майстори, толкова и начини за изработка на самоделни горелки. Следващото видео служи за потвърждение на това;

Не е сложно да се изработи газова горелка от поялна лампа. Може да се мине с най-простите инструменти, които със сигурност ще се намерят у домашния майстор. При наличие на минимални умения цялата работа ще отнеме не повече от 30-40 минути. В резултат на това вие практически безплатно ще получите необходимия в домакинството апарат, а заедно с това и удовлетворение от успешно свършената работа.

Ако имате опит в сглобяването на газова горелка или модернизация на вече използвано оборудване, споделете го, моля, с посетителите на сайта. Разкази за собственоръчно изработване, полезни съвети, снимки на процеса ще можете да оставите в разположения по-долу блок. В него задавайте въпроси по неясни и спорни моменти.
