Устройство на газова горелка, особености при запалване и настройка на пламъка + нюанси при разглобяване и съхранение

Всеки собственик на апартамент или частна къща, в която е инсталирано газово оборудване за отоплителната система, се е сблъсквал с проблеми, свързани с неговата настройка или прекъсвания в работата, нали? За да се осигури правилна работа на отоплителната система, е необходимо да се познават нюансите на работа на газовите уреди и особеностите на тяхната настройка, а цялата тази информация е събрана в настоящата статия.

Освен това в тази публикация е събрана изчерпателна информация за видовете и устройството на газова горелка. Освен това ще намерите информация за настройка на пламъка в газовите горелки и основните причини, поради които вашето оборудване дава смущения или изобщо не работи.

Устройство на горелката и нейните разновидности

Всички отоплителни котли се различават помежду си по вида на горивото, което се използва в тях. Най-достъпното, разбира се, е газът. Този вид гориво е най-разпространен и от него има най-малко отпадъци от горенето. При това нивото на КПД е доста високо.

А стандартната газова горелка е основният елемент в отоплителната система, който осъществява подаването и запалването на горивото в газовия котел. Именно за устройството и принципа на работа на горелката ще поговорим подробно по-нататък.

Как е устроена и работи газовата горелка?

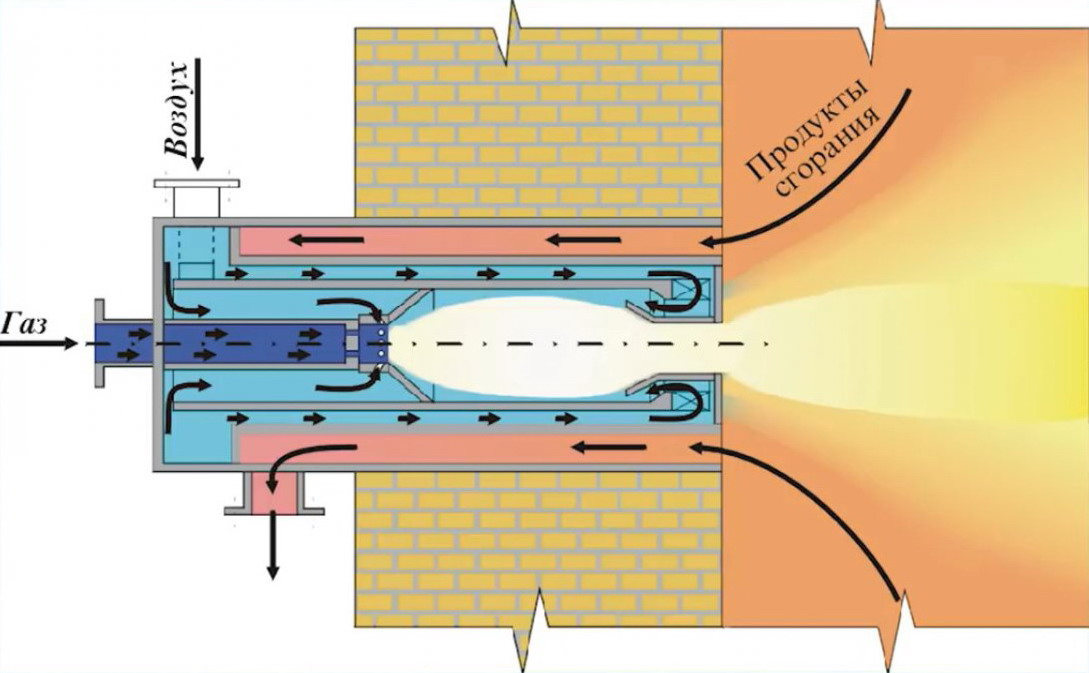

Газовата горелка е предназначена да подава горима смес заедно с въздух, след което тези компоненти се смесват в камерата на горене. По-нататъшният процес се състои в това да се поддържа равномерно горене на горивото.

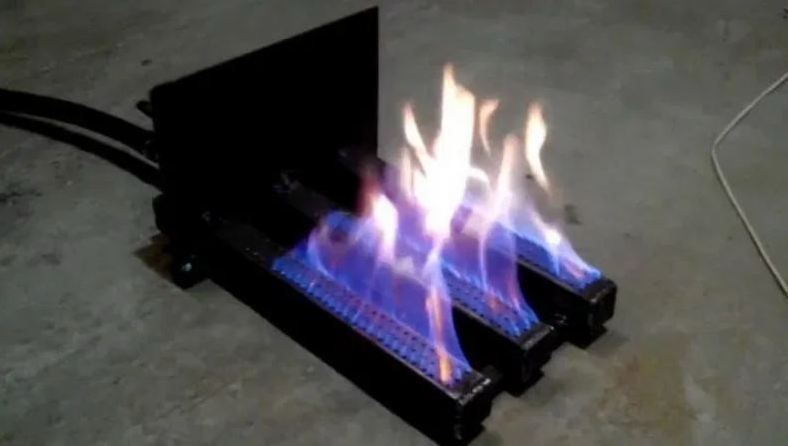

Принципът на работа на газовата горелка се състои в това, че горивото постъпва в нея през ежектора. След това газът се смесва с въздух и преминава по тръбичките към специални отвори. На този етап газът се запалва чрез искра, която се образува чрез подаване на електрически импулс.

Принципът на работа условно разделяме на следните етапи:

• подготовка;
• свързване;
• горене.

Първо, всички необходими компоненти на горимата смес преминават през подготвителен процес. Те достигат определена скорост, температура и необходимото направление на движение на частиците. След това горивото се смесва с въздуха и постъпва в горивната камера. След това се запалва.

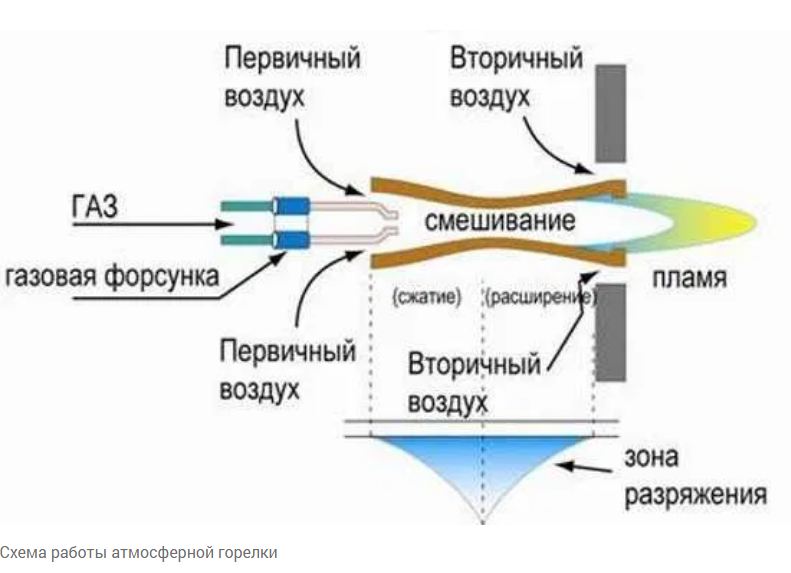

Основните конструктивни елементи на газовата горелка са разгледани на схемата, показана по-долу.

Турбинните газови горелки се различават от инжекторните по това, че въздухът се подава в горивната камера чрез турбина с вентилатор. Такива устройства се регулират по-лесно, но създават повече шум. За да се отървете от нежеланите звуци, можете да използвате специални устройства за поглъщане на звук.

Инжекционните горелки работят без допълнителна турбина, която създава налягане за пламъка. След като газът се смеси с въздуха, се създава достатъчно налягане за запалване на пламъка.

Що се отнася до възможните повреди на горелката и безопасността при използване на газово оборудване, производителите на котли не са забравили да отчетат този момент. Така във всички съвременни котли има допълнителни конструктивни елементи, които осигуряват по-безопасна работа и автоматично спиране при повреда на горелката или други аварийни ситуации.

Когато някои елементи на оборудването се повредят, в случай на тяхна неизправност устройството се изключва самостоятелно.

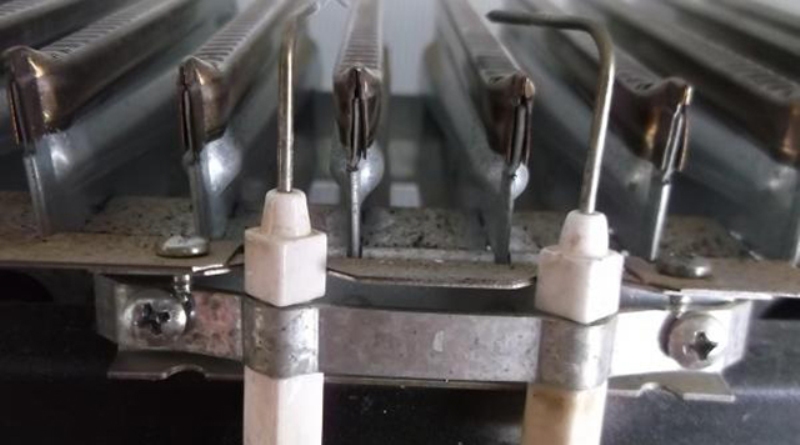

В газовите горелки с електрическо запалване има два специални елемента, които са предназначени за запалване и контрол на пламъка. Термодвойката е предназначена да осигурява подаването на газ; ако тя е повредена, може да има прекъсвания в подаването на гориво или затихване на пламъка след запалване. Вторият елемент – пиезоелемент, той подава искра за запалване. Ако вашият котел не се запалва или угасва, причината може да е в неизправност на термодвойката или пиезоелемента.

Има модели, при които запалването става чрез подаване на искра от електрически пиезоелемент. Но и в такива котли също има съставни елементи, които могат да осигурят безопасност на използването на оборудването в случай на повреда на газова горелка или при други неизправности.

За да не възникват проблеми при запалване на горелката, е важно своевременно да се извършва поддръжка. Задължителната проверка и обслужване на газовия котел трябва да се извършват преди отоплителния сезон, но не по-рядко от веднъж годишно.

Основни видове горелки за газов котел

За максимална ефективност на отоплителната система в частен дом, в газовия котел се монтира горелка. Подобно оборудване улеснява регулирането на процесите на горене в системата. Вследствие на това горивото изгаря равномерно.

Горелките по принцип на работа се делят на:

• инжекционни;
• турбинирани;
• комбинирани.

Инжекторният (инжекционен) тип газови горелки е съставна част на газовия котел. Тя работи по такъв начин, че въздухът прониква в работната зона чрез инжекция. За да се поддържа равномерно процесът на горене, окислителят постъпва в резервоара под определено налягане и се смесва с газообразното гориво.

Този тип уред е предназначен изключително за работа с природен газ. За друг тип газ, например втечнен, е необходимо да се инсталират допълнителни елементи.

Газовата горелка е предназначена за да осигури подаването на газ и неговото запалване, за по-нататъшно нагряване на топлообменното оборудване, което предава топлината по-нататък по отоплителната система. Газовите горелки биват няколко вида: инжекционни и турбинирани (работят чрез вентилатор).

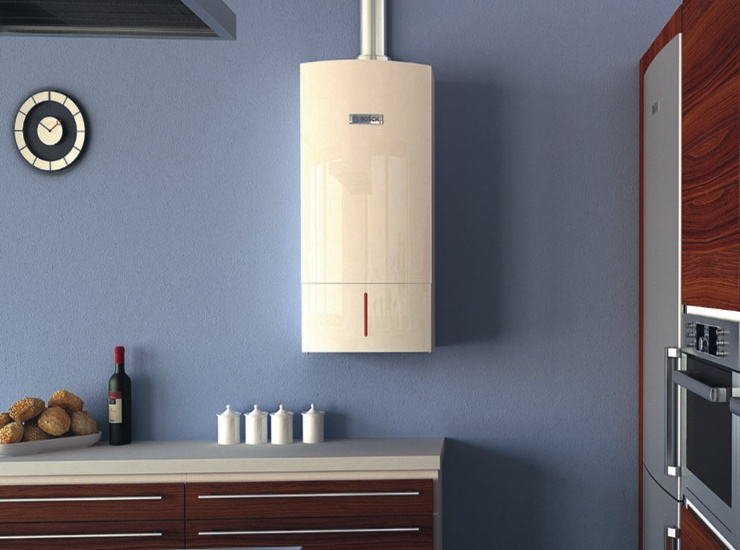

Вторият тип горелки (турбиниран) работи по друг принцип. Тук въздухът постъпва в работната зона и се смесва с горивото с помощта на вентилатор. Благодарение на системата за управление може да се регулира скоростта на въртене на лопатките, като по този начин се регулира подаването на окислителя. Такова устройство позволява качествено да се повиши КПД на котела.

Въпреки шума, който идва от вентилатора, такива уреди са доста ефективни, а нежеланите звуци могат да се премахнат чрез инсталиране на допълнителни шумопотискащи приспособления. Те са по-производителни. Но, както е известно, турбините често излизат от строя при неспазване на правилата за експлоатация.

Но има и горелки от комбиниран тип. Те също са предназначени за котли и работят не само на газ, но и на други видове гориво. За такива отоплителни системи не са необходими допълнителни конструктивни елементи, тъй като те са инсталирани отначало. Тези видове оборудване струват много по-скъпо.

Също така горелките се разделят на промишлени и битови. Разлика между принципа им на работа практически няма.

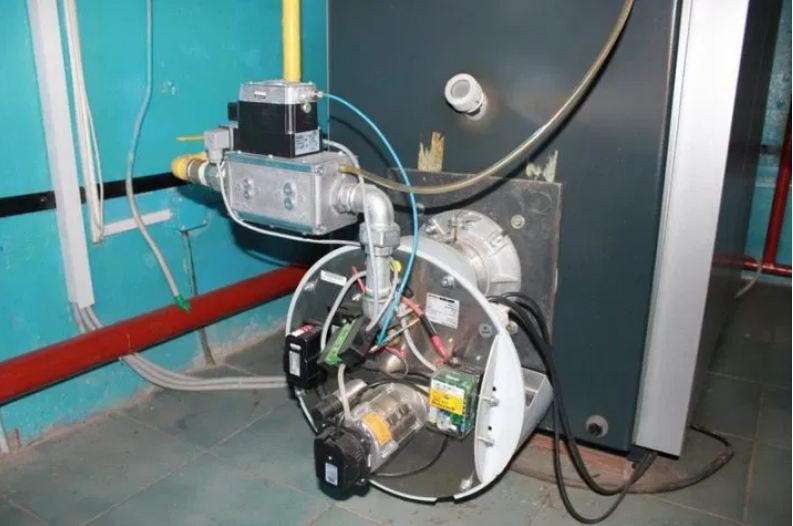

За промишлени цели се използват котли с повишена мощност. Такова оборудване не само че е много по-голямо от битов уред, но и потреблението на гориво ще бъде значително по-високо.

Но въпреки различията в устройството на газовите горелки, всички те са предназначени за качествено изгаряне на горивото.

Настройка на пламъка на газова горелка

За да настроите качествено горелката на газов котел, на първо място трябва да се ръководите от инструкцията за експлоатация на газовия уред. След това ще поговорим как да извършите правилно стартирането и да настроите газовата горелка, и в кои случаи е необходима регулировка на пламъка. Но, да вървим по ред.

Особености при настройка на горелката на котела

Препоръчва се да се настройва пламъкът на горелката, като се използва газоанализатор. Той показва данни за количеството въздух, който се смесва с газа, а именно нивото на кислорода, участващ в процеса, и количеството CO.

Като правило, CO трябва да бъде не повече от 50 промила, концентрацията на кислород трябва да бъде приблизително от 3 до 5%. Ако тя е по-малка, то най-вероятно газът няма да успее да изгори, в резултат на което ще се натрупва много сажди, нивото на CO₂ ще бъде над нормата, а КПД на оборудването ще намалява.

Ако въздухът е повече от нормата, то температурата на битовата горелка на газовия котел ще бъде твърде висока, а това може да доведе до трагични последствия, дори до експлозия на оборудването.

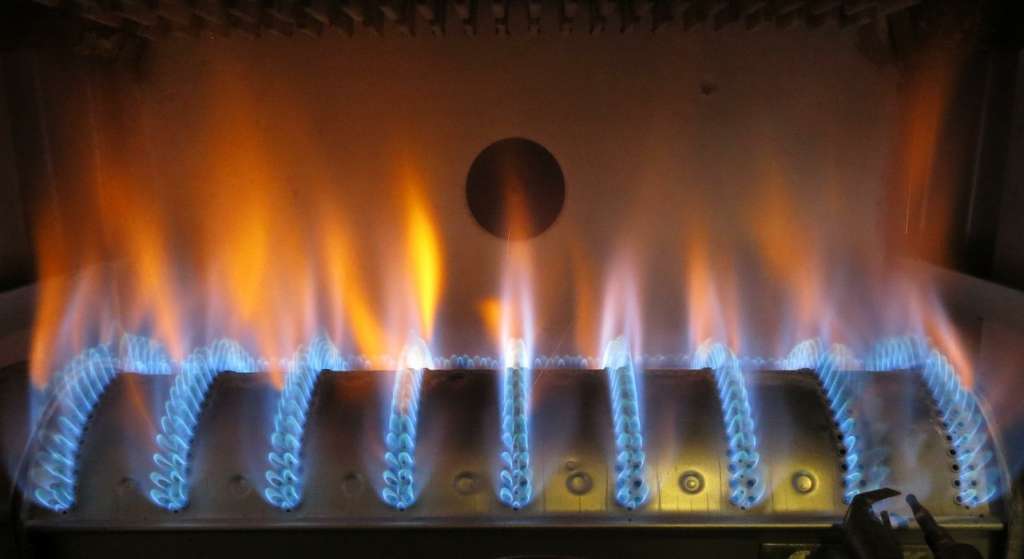

За да осигурите максимална ефективност на работата на оборудването, уверете се, че пламъкът на газовата горелка е със син цвят. Ако той е жълт или синьо-оранжев, значи е необходимо да се извърши регулировка, в противен случай газът ще изгаря непълно и ще оставя много сажди. Това от своя страна ще доведе до повреда на уреда.

Пламъкът в газовата горелка трябва да бъде със син цвят. Ако установите, че цветът има оранжев оттенък, опитайте да намалите количеството газ. Намалявайте, докато цветът не стане син (синкав). Такъв цвят – признак за оптимална работа на газовия уред. Главното е да не намалявате подаването на гориво до момента, когато пламъкът стане почти безцветен. В този случай той много бързо ще изгасне.

Настройката на началното подаване на газ е необходима само при запалване и не влияе на производителността на уреда. Но при необходимост има възможност да се регулира и то. За начало трябва да намалите началното подаване на гориво. Намалявайте, докато горелката не спре да се включва. След това можете да завъртите регулатора, докато запалването не се възобнови. По-подробно за настройката на пламъка на битова газова горелка можете да видите във видеоклипа в края на тази статия.

Също така препоръчваме да се запознаете с тънкостите на регулировката на газовия котел.

Кога е необходима регулировка на пламъка?

Газова горелка от атмосферен тип, която работи без вграден вентилатор, много често излиза от строя, много по-рядко се поврежда турбинираната. По време на продължителна експлоатация на уреда, съставните му елементи могат да се счупят или да спрат да работят на пълна мощност.

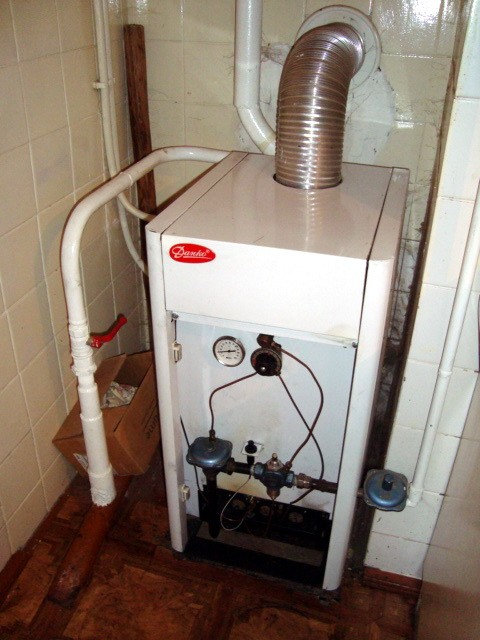

Газовият котел от подов тип заема полезна площ от вашето помещение, затова такива отоплителни системи подхождат за частни домове. Най-често за такива уреди се отделя специално помещение – котелно помещение, в което се монтира котелът. Стенните котли пестят пространство, затова предпочитано се монтират в апартаменти или къщи с малка площ.

Например, при газовия котел могат да се понижат показателите на ефективност или може да се наблюдава намаляване на пламъка.

И това може да се случва поради следните причини:

• Голяма мощност на горелката, инсталирана за оборудване, предназначено за по-малко мощни горелки. В такъв случай за правилно изгаряне на горивото не достига място, горивото изгаря неравномерно, което води до това, че по детайлите на оборудването бързо се натрупва нагар.
• Много нагар в комина може да влияе зле на тягата на газовия котел. Поради това последващото извеждане на продуктите от горенето е много слабо, въздух постъпва малко и пламъкът става жълт на цвят.
• Наличието на дефекти на горелката – една от причините за намаляване на ефективността на котела, но в такъв случай настройката на пламъка няма да помогне да се отстрани проблема.
• Колебанията на налягането при подаване на газ също могат да допринесат за образуване на сажди и нагар, а това значително ще намали продуктивността на оборудването.

Всички тези причини могат да повлияят на температурата на пламъка в газовата горелка, в такъв случай ще е необходим ремонт.

Стенните отоплителни котли и газовите колонки се монтират, най-често, в многофамилни жилищни сгради. Но на тях също може да им е необходима настройка на пламъка на горелката.

Препоръки за съхранение и разглобяване

Всички газови уреди изискват внимателно боравене и спазване на правилата за безопасна експлоатация. Затова не се препоръчва самоволно да отстранявате неизправности или да извършвате разглобяване на горелката и на самия газов котел.

За да избегнете аварийни ситуации, както и за да осигурите правилна и ефективна работа на устройството, най-добре е да се обърнете към газовата компания, с която имате сключен договор за техническо обслужване (ТО). Извикването на специалист ще бъде най-разумното решение, тъй като цената на вашия живот и живота на околните хора е много по-висока от обръщането към специалист.

Що се отнася до съхранението на битови газови горелки, тук всичко е просто. Те трябва да се съхраняват в сухо и проветривано помещение, за да се избегне корозия на металните части.

Уверете се, че вътре в отоплителната система на вашия котел няма влага; ако изходите са ръждясали, то най-вероятно влага присъства. Ако планирате да оставите газовия котел за зимата в гараж или друго неотопляемо помещение, тогава се погрижете тези входове да не бъдат затворени. Какво е необходимо за естественото изпаряване на водата?

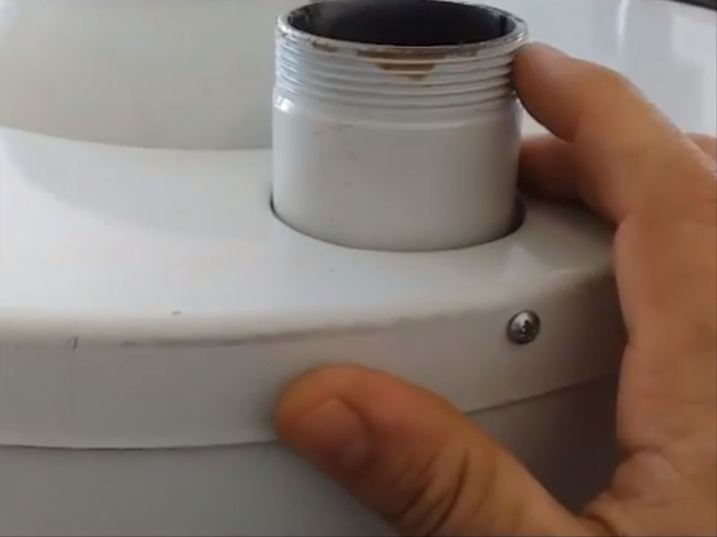

За съхранението на самия котел е необходимо да се уверите, че на изходите за свързване на отоплителните тръби липсват тапи.

Също така трябва да се уверите, че вътре няма вода. Ако не източите водата, резервоарът ще ръждяса и котелът ще стане неизползваем.

Изводи и полезно видео по темата

Съветваме ви да гледате тематично видео за настройка на пламъка в газова горелка. В това видео се разказва за основните проблеми на газовата горелка, когато се изисква настройка на пламъка.

Гледайте следващото видео, в което подробно са описани основните причини, поради които вашата газова горелка работи неправилно, или изобщо е спряла да се запалва. Най-честата причина – натрупване на голямо количество сажди, които се образуват от непълно изгаряне на газа:

Старайте се да използвате правилно собственото си оборудване. Ако запалването на горелката на газовия котел става с някакви прекъсвания, това означава, че трябва спешно да извършите диагностика и да установите причината за прекъсванията. В противен случай уредът може да навреди на вашето имущество или живот.

Също така трябва да помните за съхранението и транспортирането на газовите горелки. За целта е необходимо да проучите правилата за експлоатация, които са написани в документацията. Такива документи трябва да са включени в комплекта при закупуване на оборудването. Във всеки случай, при установяване на някакви неизправности, незабавно се обърнете към газовата служба или към надеждни специалисти, които ще ви помогнат да разрешите ситуацията.
