Домашен газов котел за отопление на частен дом и вила: изработка на три проверени конструкции

Да купувате скъпо оборудване за организиране на отопление в рядко посещавана вила, баня или малка къща не винаги е целесъобразно. Особено неразумно е, ако зад имота извън града няма постоянен надзор и не е инсталирана охранителна сигнализация. Какво да правите, ако периодично все пак се изисква отопление?

С отоплението успешно ще се справи домашният газов котел, сглобен от подръчни материали или отслужили битови уреди. Уредът, направен със собствени ръце, може да стане гордост за собственика. Изграждането на работеща на газ конструкция ще помогне да се прояви майсторлък.

В предложената от нас статия са описани подробно стъпките за сглобяване и модернизация на газови уреди, които ще могат достойно да отопляват частни постройки. Ние дадохме като примери най-популярните, проверени на практика варианти на домашни изработки. Нашите съвети ще осигурят на домашните майстори успех в нелеката задача.

Струва ли си да проектирате газов котел сами?

Ще започнем разглеждането на вариантите за изработка на газов котел със собствени ръце с това, че преработваното от тях гориво принадлежи към категорията на токсични и експлозивни вещества. Газът лесно се възпламенява. Най-малките грешки в проектирането и реализацията на домашните изработки могат да доведат до сериозни разрушения, нанасяне на вреда на здравето, загуба на имущество.

Затова не препоръчваме на хора, които нямат техническо образование със специализация в сферата на проектиране на газово оборудване, да се занимават с разработката на модел на газов котел. Дори и опитните газови специалисти често не се захващат с подобен проект.

Оптималното решение напълно основателно се счита:

• Преработка на твърдогоривен модел в газов котел чрез монтиране на газова горелка в горивната камера;
• Усъвършенстване на използван, но работещ агрегат с насоченост към използване в отоплителния кръг. Допълване на заводския модел с устройства за нагряване и стимулиране на движението на топлоносителя;
• Изработване на пиролизен котел – оборудване, генериращо газообразно гориво в резултат на преработка на твърдо гориво на първоначалния етап. На вторичния етап в допълнителната горивна камера се доизгаря газът, отделян при изгарянето на дърва.

Ако все пак възникне желание да изучите задълбочено въпроса и да изобретите вариант на домашен газов котел за устройване на автономно отопление в частен дом, пригответе се за буквално „ходене по мъките“. Предстои Ви да получите разрешения и потвърждение на безопасността на изобретението в редица държавни надзорни инстанции.

На самостоятелен народен майстор ще са необходими:

• Да проверите котела за съответствие с изискванията за безопасност, след което да получите потвърждаващ или опровергаващ документ.
• Да получите разрешения от ГосТехНадзор, Пожарна инспекция на МЧС и ГорГаз.
• Да подадете заявка за получаване на патент и сертификат, разрешаващ производството в единично или серийно изпълнение.

Този, макар и малоброен, но доста внушителен списък е способен да отнеме желанието за изобретяване на всеки народен майстор. Въпреки това той не може да погаси стремежа за модернизиране на съществуващия агрегат чрез монтиране на фабрично сглобени горелочни модули. Усъвършенстването лесно съчетава безопасност на експлоатацията с повишаване на ефективността.

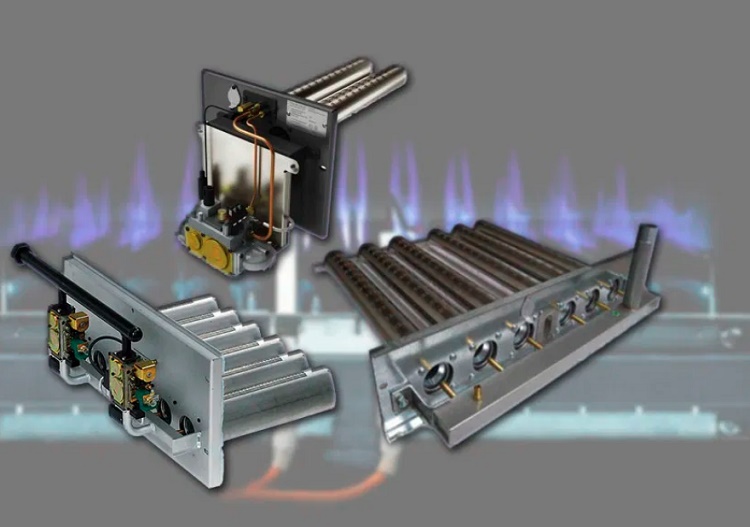

Най-важният работен орган в газовото оборудване е горелката. Нейният монтаж ще превърне всеки котел в необходимия ни тип нагревател на топлоносител и топла вода за санитарни цели.

Запаленият запалвател нагрява работната част на термодвойката, която в крайна сметка започва да генерира ток. Зарядът постъпва в намотката на газовия клапан, тя действа като електромагнит и привлича шайбата, затваряща пътя на газа.

В зависимост от начина на подаване в горивната камера на въздуха, необходим за горенето, горелките се подразделят на две основни групи:

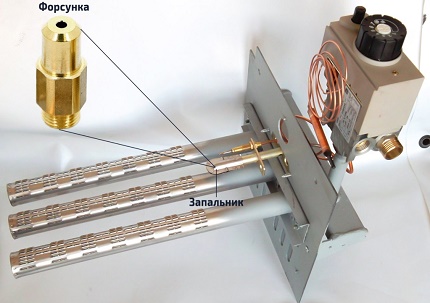

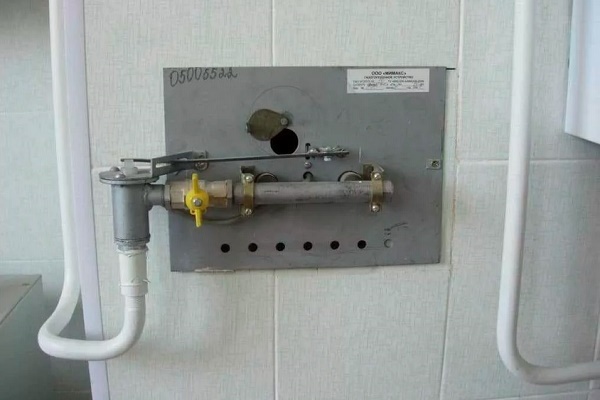

• Атмосферни. Те се монтират в открити горивни камери на атмосферни котли. В тях въздухът свободно се засмуква от помещението, в което се намира котелът.

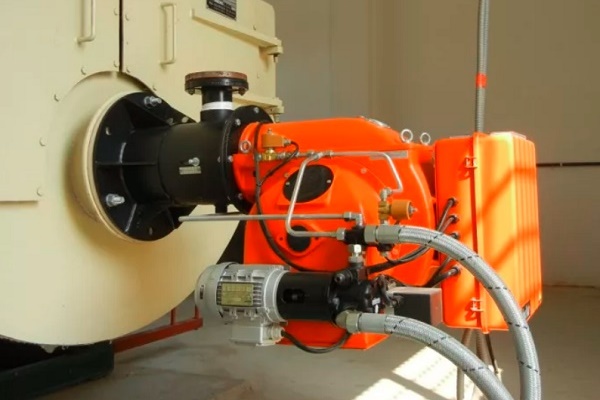

• Вентилаторни (наричани също духални). С такива модели се оборудват затворени камери на горене, в които въздухът се нагнетява принудително чрез улавяне отвън. За извеждане на димните газове им е необходим коаксиален комин и вентилатор.

Духалните конструкции са твърде сложни за домашно творчество. По-лесно и по-изгодно е да ги купите. Всъщност придобиването на всички устройства за регулиране и безопасност за работа на вентилаторна горелка може да излезе по-скъпо, отколкото закупуването на модул в готов за монтаж вид.

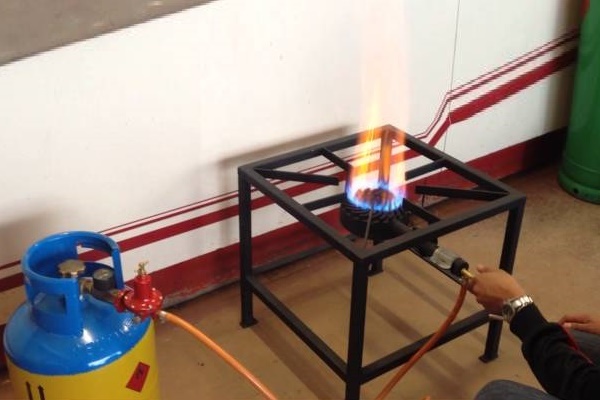

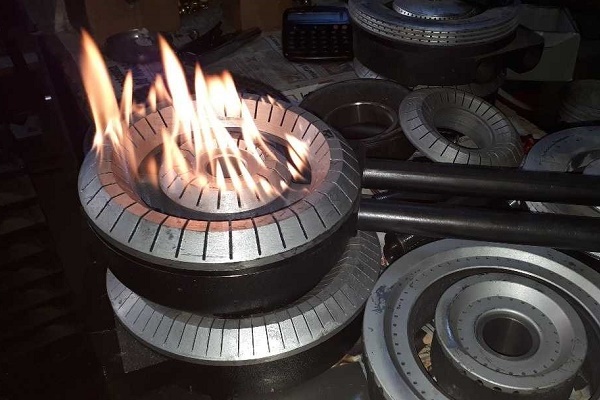

Атмосферна горелка също е желателно да се закупи, но може да се направи най-простият вариант със собствени ръце. По-долу ще разгледаме как и от какво може да се сглоби.

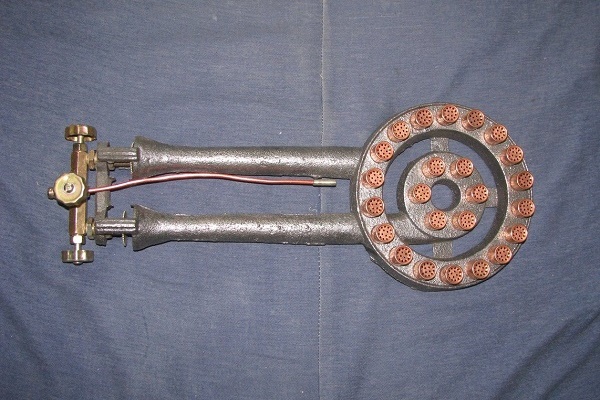

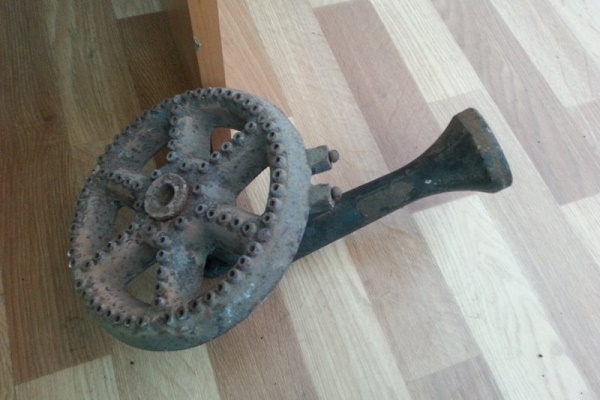

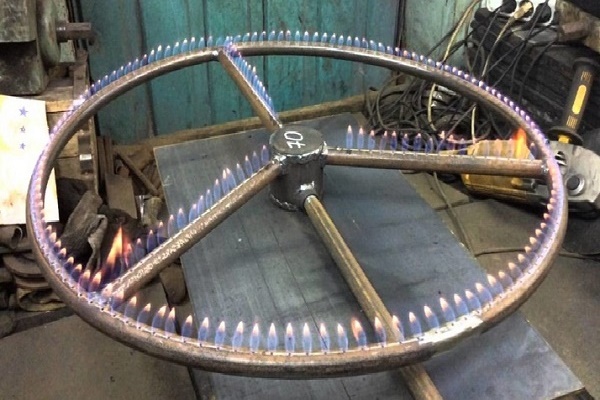

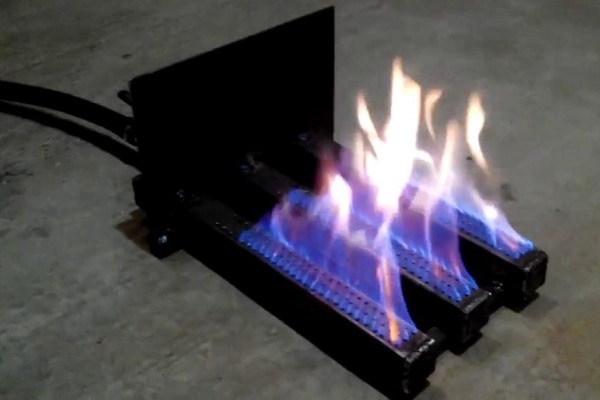

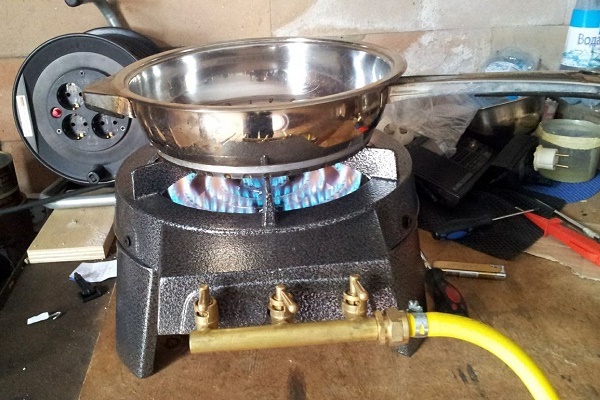

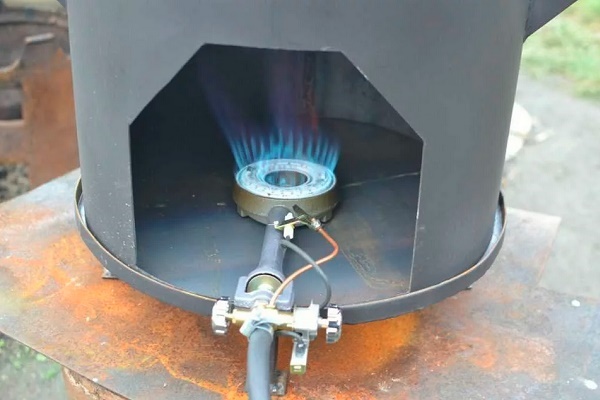

Процес на изработка на атмосферна газова горелка

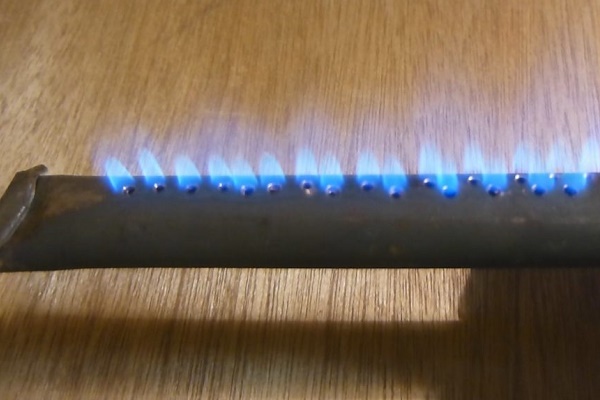

Горелка от атмосферен тип е по-лесно да се изработи, тъй като конструктивно тя е доста по-проста от вентилаторния си събрат. Най-характерният и известен на повечето руснаци пример е горелъчният блок в газови колонки от стар модел. В нейната конструкция няма енергозависими елементи, които принуждават газ и въздух да се смесват в необходимите пропорции.

Въздухът в камерата с атмосферен горелъчен модул се втегля самопроизволно според необходимостта. Продуктите от преработка на синьото гориво се отвеждат естествено през стандартен комин благодарение на наличието на тяга. Цялата работа се състои в изграждане на колектор с газови дюзи, през които с нужната скорост ще постъпва газ.

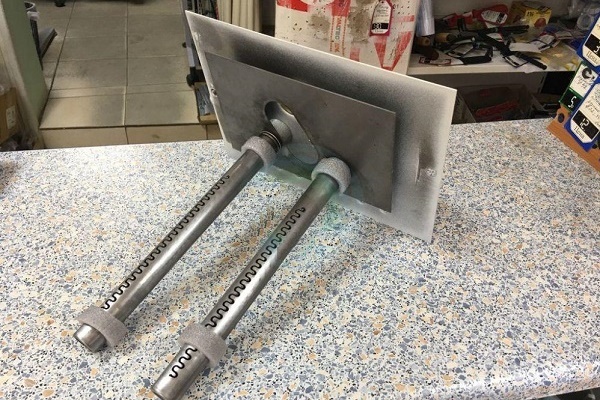

Ако желаете да изградите газова горелка със собствени ръце, за основа е най-добре да вземете продукция от заводско производство, по-точно чертежа с размери и обозначения на конструктивните елементи, който е в нейния технически паспорт.

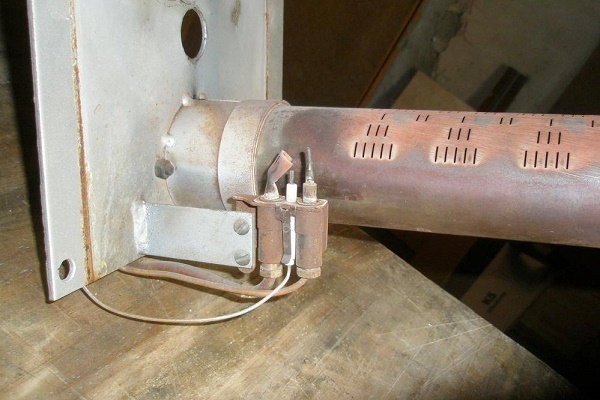

За да направите горелка за оборудване на газов котел за отопление със собствените си ръце, ще ви трябва:

• Вентил от серия ВК-74. Обикновено се използва на кислородни бутилки, проектиран е за максимално налягане от 20 MPa. В комплектацията трябва да има накидна гайка с размер 3/4″, с помощта на която можете херметично да се свържете към подаващата газ тръба или маркуч. Вентилът ще служи като опорна основа за закрепване на форсунката.
• Капачка за форсунка. Устройството ще задържа дозатора за подаване на газ и ще формира тясно насочена струя. В горната част на капачката се пробива отвор, в който трябва да се постави форсунката. С основата си тя се навива на вентила.
• Форсунка. По-добре е да я купите в готов вид, предназначен за подаване на магистрален газ или втечнена газова смес. Диаметърът на изхода на форсунките е различен. Вместо форсунки за котли може да се използва жикльор от газова горелка.
• Самоделен инжектор. Изработва се от стоманена тръба с дебелина на стената до 2 мм. Ще е необходим отрез от тръба с дължина около 10 см.
• Пиевоелемент. Инсталира се по желание, въпреки че и без него можете да се справите. Самоделката може да се запали с кибрит.

Всички изброени елементи се сглобяват предимно чрез заваряване. Затова на инициативния „самоделкин“ много ще му помогнат уменията и минималните познания в заваръчното дело. Въпреки това, там където е възможно прилагане на резба, тя трябва да остане в приоритет.

Каналът за подаване на газ трябва да бъде безупречен и херметичен, тъй като от състоянието му зависи безопасността. Между входа на газа в устройството и форсунката трябва да се запази разстояние от 10 см, необходимо за смесване на горивото с въздуха.

На домашния майстор остава да измисли как да закрепи самоделна газова горелка в горивната камера на отслужила колонка или в горивника на бивш дървен котел. Трябва да се вземе предвид, че за приток на въздух трябва да се остави възможност. В камерата трябва редовно да постъпва въздух, за което във вратата трябва да се изрежат кръгли или надлъжни отвори.

Не забравяйте, че гореописаният вариант трудно може да се нарече безопасно газоподаващо устройство. В конструкцията няма автоматика, която да прекъсва работата на котела в случай на задуване или нестабилен пламък. Собствениците няма да имат възможност да регулират налягането и разхода на газ, затова не може да става въпрос нито за удобство, нито за икономия.

Инсталиране на газова горелка в котел на твърдо гориво

След здраво размисляне и реална оценка на възможностите си повечето домашни майстори все пак предпочитат модернизацията на твърдогоривни котли, които преработват преди това дърва или въглища. В тяхната горивна камера просто поставят газова горелка от заводско производство.

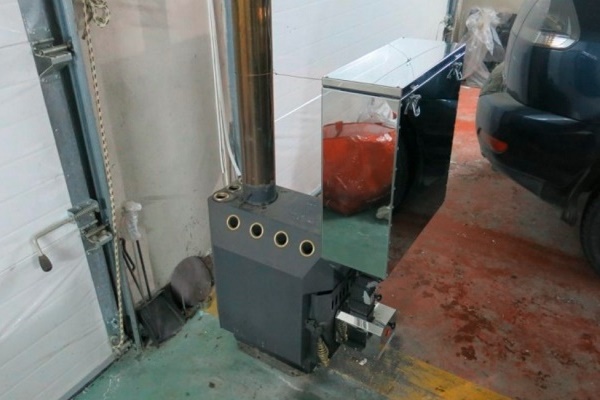

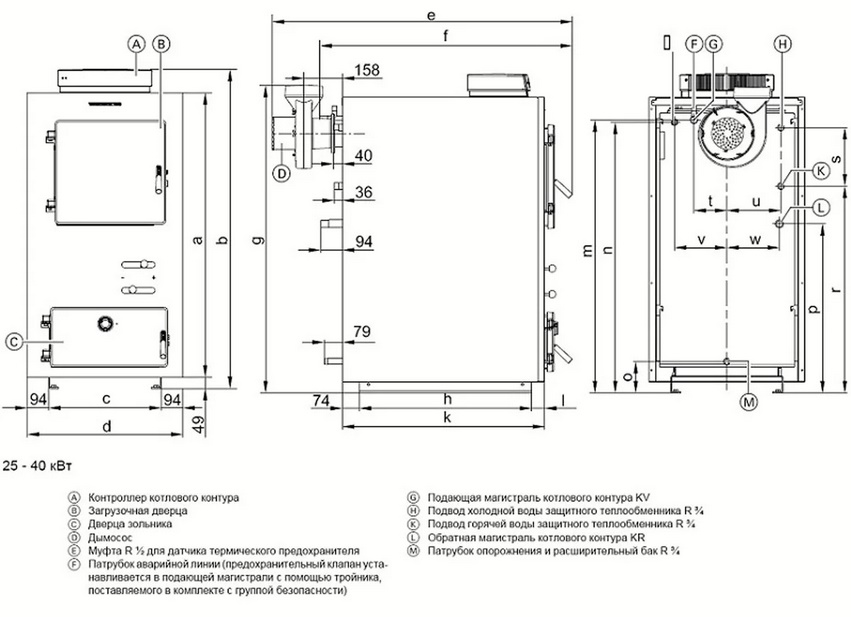

За обзавеждане на крайградска собственост може да се закупи твърдогоривен агрегат, който може да се преустрои в газов. Например, печка Теплодар, в която се монтира газова горелка

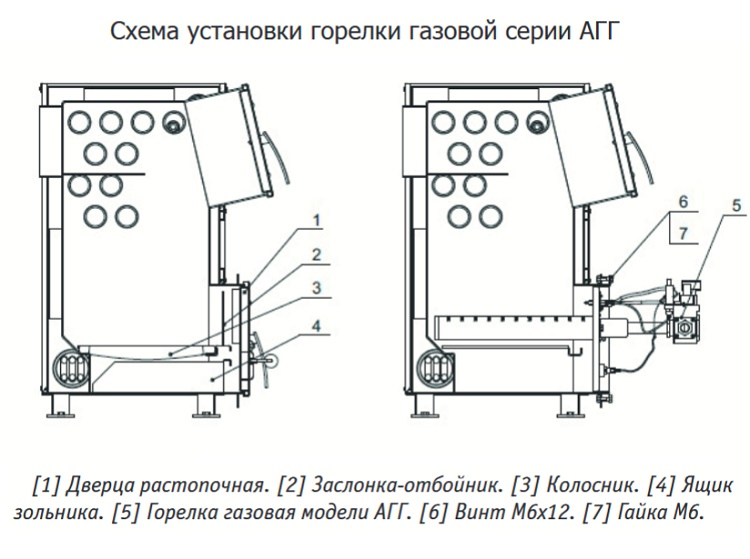

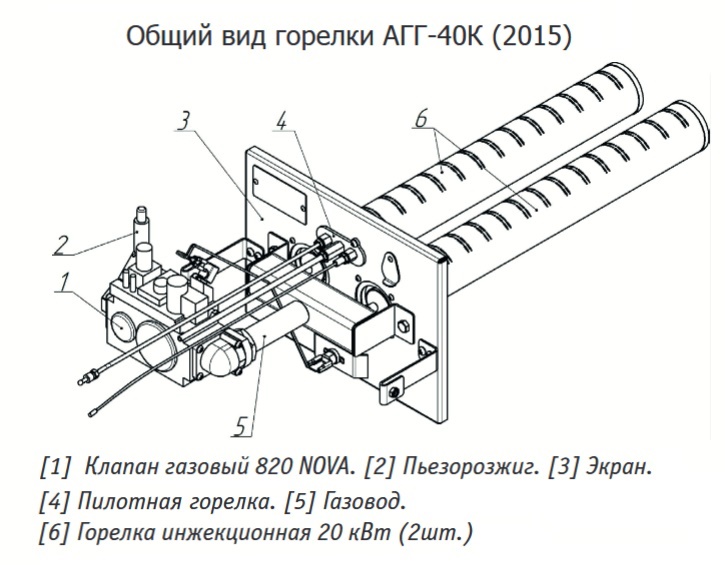

Да разгледаме етапите на монтаж на горелочното устройство марка Теплодар АГГ:

• Демонтаж на вратата на горивника, капака на пепелника (или самия пепелник, ако е направен като изтегляща се решетъчна кутия с монолитна врата), отбойника и решетката. Накратко, трябва да се премахнат всички конструктивни части, намиращи се в пределите на горивната камера и пепелника.

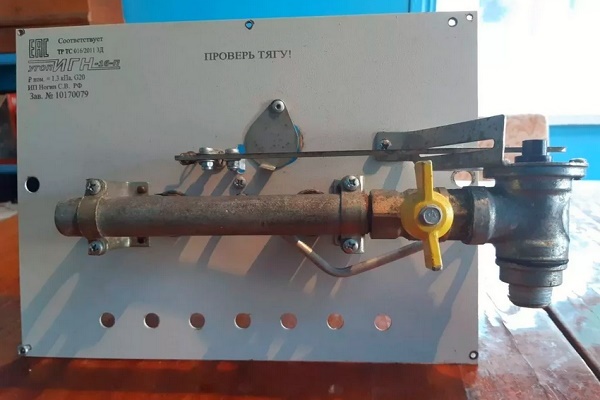

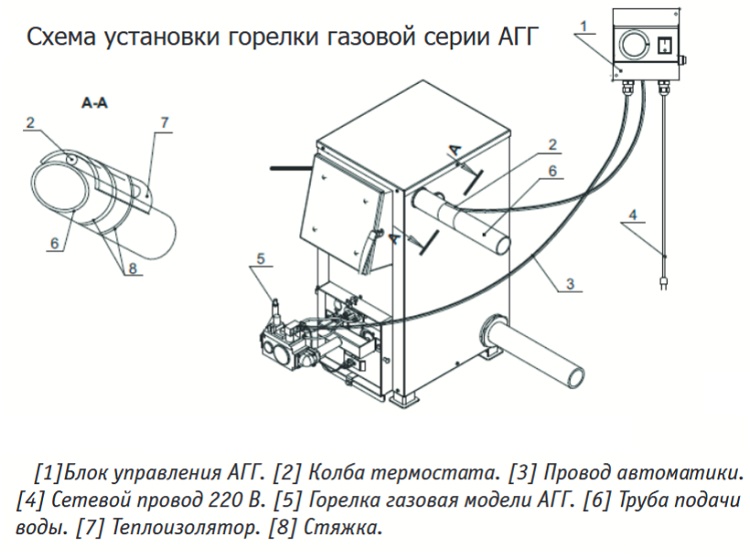

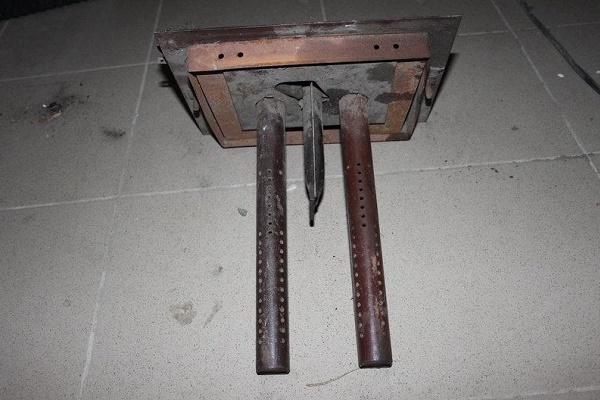

• Фиксиране на горелочното устройство. В освободения от горепосочените елементи канал на горивника се монтира горелочният блок. Ако печка Теплодар е проектирана за смяна на горивото, то горелочният модул се фиксира в канала чрез стандартни уши, през които се прокарват винтове с гайки.
• Свързване на автоматиката към пулта. Намиращите се в конструкцията на горелочния блок устройства, осигуряващи автоматичната работа на котела, се свързват към управляващия пулт.
• Закрепване на сензора на термостата. Инсталира се на захранващата тръба, увива се с изолация за защита от външни механични и температурни въздействия, а отгоре със скоби.
• Пуск в работа. Извършва се след проверка на тягата и бързо проветряване на помещението с модернизирания котел. С помощта на проста ръчка се избира най-подходящият режим.

Напомняме, че съгласно изискванията, посочени в «Правилата за безопасност на системите за газоразпределение и газопотребление», всички работи по инсталиране на оборудване, подмяна на горелки, обслужване на оборудване и свързване към мрежата, доставяща синьото гориво, трябва да се извършват от газови специалисти.

В техническата документация, приложена към печката Теплодар, има подробно описание на процеса на инсталиране на газова горелка за превръщане на твърдогоривния агрегат в газов.

В съответствие с федералните предписания и норми с представителите на газовите служби трябва да сключите договор за доставка на газ и свързаните с това услуги. Ясно е, че не всички отдалечени населени места могат да бъдат обслужвани от служители на газовите организации. Въпреки това е препоръчително да се придържате към изискванията, за да избегнете катастрофални последствия.

При намаляване и рязко загасване токът, постъпващ от електрическия елемент, отслабва, в резултат на което каналът за подаване на газ се затваря. Прегряването на водата в котела се регистрира от термодатчик, който предава сигнал за разтваряне на контактната двойка, блокираща горелката.

Да рискувате или да цените и опазвате здравето и благополучието на вашите близки? Решавате само вие. По-разумно е да се откажете от заплашителните мероприятия, но да знаете за процеса на тяхното изпълнение е много полезно, за да проследите колко качествено и честно работят газовите техници.

Варианти на домашни газови котли

По същество всички представени от нас самоделки представляват модернизация на газовото оборудване с цел използването им като нагреватели на топлоносителя. Ние предоставяме само идеи, настоятелно препоръчваме да не рискувате, а да поставите в твърдогоривния агрегат атмосферна или вентилаторна горелка.

#1: Домашна изработка на база на газова колона

Ако сте сменили остарялата газова колонка с котел от ново поколение с автоматика и затворена горелка, не бързайте да се разделяте със старото оборудване. То още ще послужи отлично в селска баня или гараж. Подобряването няма да изисква много средства и усилия.

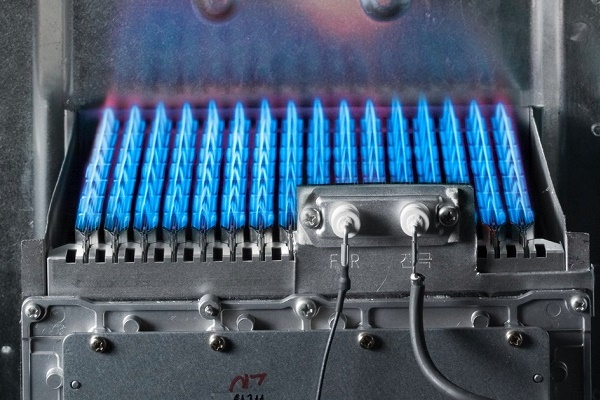

Цялата преработка в този случай се състои в смяна на дюзите или целия горелочен блок, ако извън града се планира да се гори втечнена газова смес. Ще трябва да купите атмосферен горелочен блок с размери, съответстващи на горивната камера. След това той трябва да се закрепи вътре в камерата.

Ако собственикът реши да монтира в самоделния газов котел вентилаторна горелка, ще трябва да допълни отоплителния контур със задължителни функционални системи. Това са група за безопасност, циркулационна помпа, разширителен съд, автоматичен въздухоотводчик или кранове на Маевски.

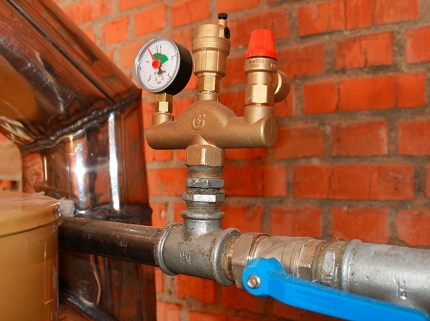

За желаещите да монтират вентилаторна горелка разходите ще бъдат повече. Те ще трябва да закупят още група за безопасност, включваща предпазен клапан, манометър и устройство за автоматично изпускане на въздух. Ще е необходим малък мембранен съд, циркулационна помпа и коаксиален комин за подаване на свеж въздух към горелката и отвеждане на продуктите от горенето.

#2: Устройство на основа на газова печка

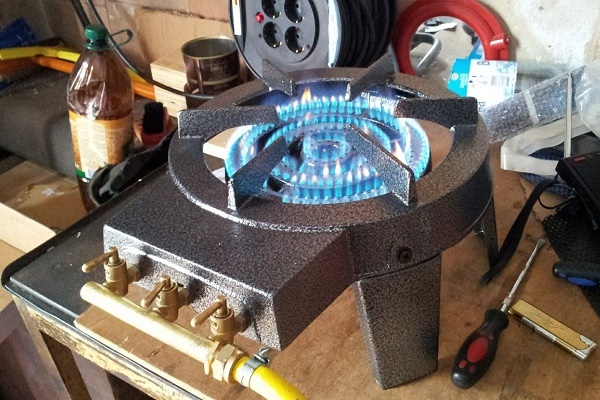

Старата газова печка не изисква особени преустройства, тъй като превръщането ѝ в газов котел е просто нереалистично. Може само на една от горелките да се постави метален резервоар, чийто обем се подбира в зависимост от носещата способност на печката и обема на топлоносителя в самоделната отоплителна система. Обикновено това е 100-150 л.

В долната трета на металния резервоар се заварява патрубка за свързване на тръбата за връщане, а в горната трета – патрубка за свързване на подаването. При нагряване водата спонтанно ще се издига нагоре и ще преминава в магистралата, която премества нагрятия топлоносител към отоплителните уреди.

Нито предпазен клапан, нито въздухоотводител ще са необходими на такава самоделна система. Излишъците от нагорещена вода ще се изпаряват естествено, а мехурчетата ще се изпускат през неплътно прилепващия капак на резервоара.

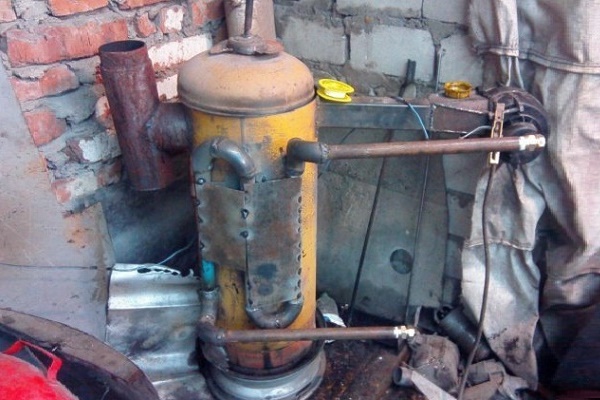

#3: Изработка на пиролизен котел

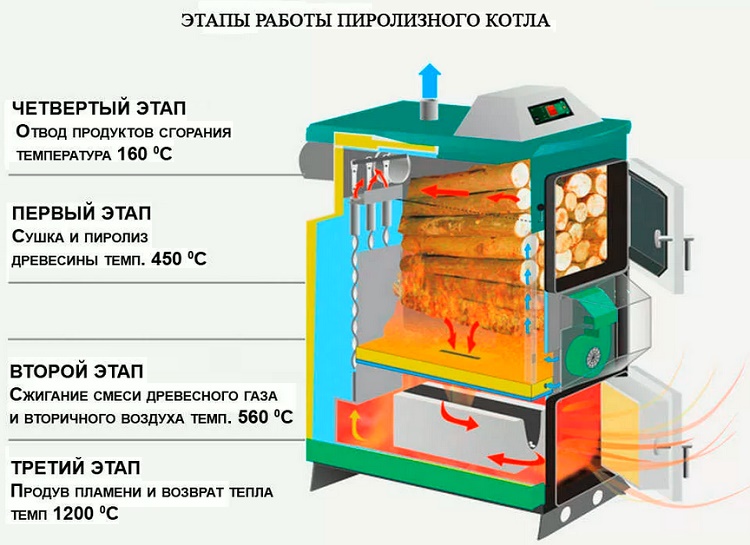

Пиролизните котли се зареждат първо през горната вратичка с дърва или въглища. При това дроселът на димоотводния канал се отваря напълно и се включва вентилатор за стимулиране на горенето. Процесът на този етап протича в традиционен за твърдогоривния агрегат режим.

След като се изчака въглищата и дървата да се разгорят напълно, дроселът на комина се затваря, за да се ограничи достъпът на кислород до мястото на преработка на твърдото гориво. Поради слабото подаване на въздух то започва да тлее, т.е. започва етапът на пиролиза – разлагане на горивото на въглища и пиролизни газове.

Обосновано предимство на пиролизния котел се счита икономичният разход на гориво. Агрегатът освен основния вид преработва и газовете, които се образуват по време на изгарянето на дърва или въглища.

Пиролизните газове през дюзата се преместват в камерата за тяхното изгаряне. В нея се нагнетява подгрят вторичен въздух, необходим за окисляването на пиролизните газове. При такива условия пиролизните газове бързо се запалват и горят при температура 1100º C.

Топлообменникът на пиролизния котел се разполага над камерата за изгаряне на същите газове, които бързо нагряват протичащия по тръбите топлоносител. На желаещите да разберат как сами да направят ефективен и икономичен газов котел, ние предлагаме проверена на практика пиролизна конструкция.

За изграждане на самоделен пиролизен котел е желателно да се намери схема на проверена на практика конструкция. Експериментите в тази област далеч не винаги дават положителен резултат.

Важно е да се разбере принципът на устройството и действието на котлите, които използват получените по време на горенето газове. Във всяка конструкция от подобен тип конструктивните елементи се повтарят. А корпусът може да бъде както заварен, така и изработен от метална бъчва, тръба с голям диаметър или изпразнен газов балон.

За изработване на котел от пиролизен тип е по-добре да се използва вече проверена разработка. Ще са необходими умения на заварчик и заваръчен апарат, инвертор, бормашина с набор от различни приставки и бургия за пробиване на големи отвори. Трябва още да се подготвят обикновени шлосерски инструменти и струбцини.

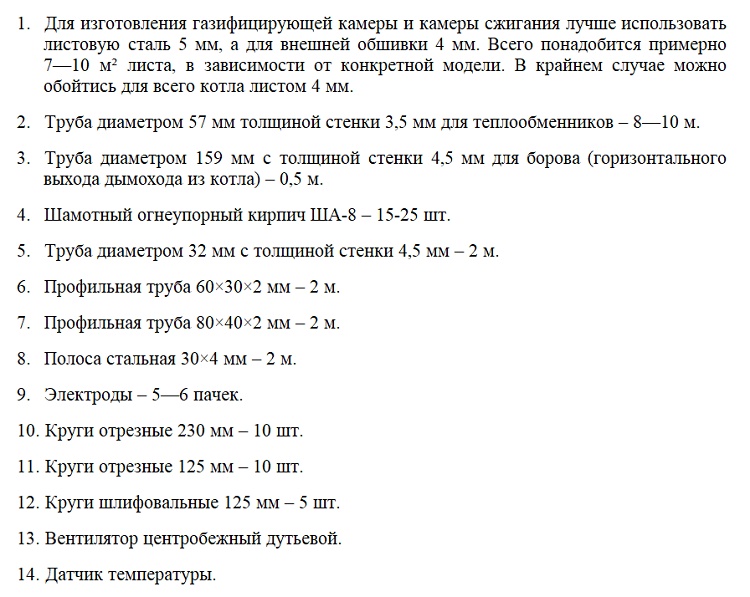

Ще трябва да се снабдите с материал, чийто списък предоставяме по-долу:

За изграждане на пиролизен котел трябва да се снабдите с материал, примерен списък на който предоставяме в помощ на самостоятелни домашни майстори.

Ако Вие не разполагате с всички инструменти, необходими за разкроя на детайлите, по-добре е да поръчате тази работа в работилница. Без опит, още повече използвайки само една ъглошлайфна машина, не можете да постигнете равен разрез. С точността на рязане също могат да възникнат проблеми.

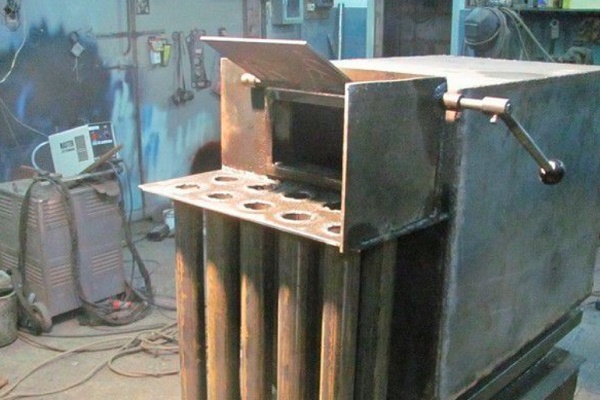

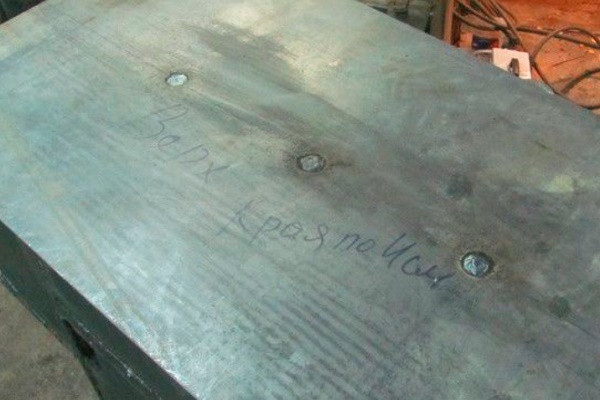

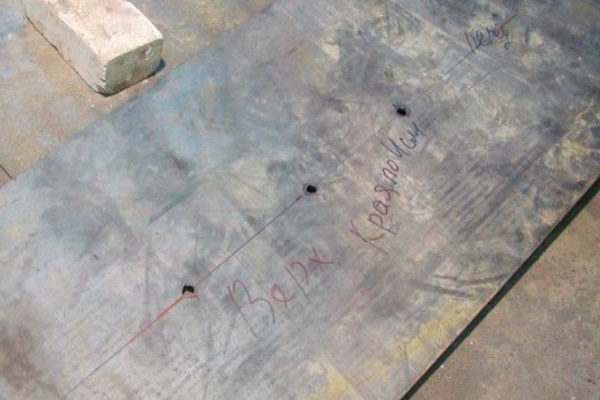

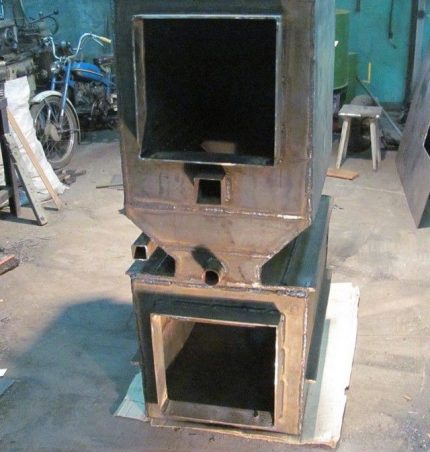

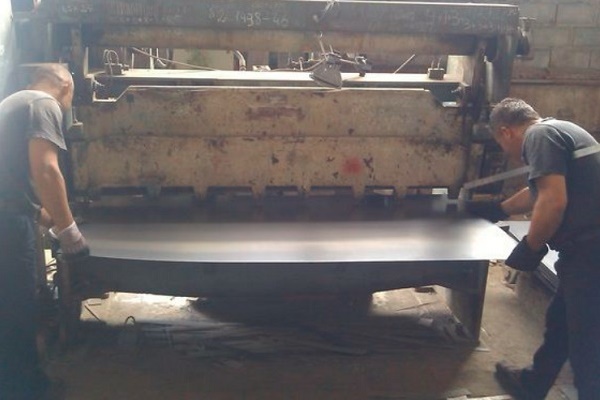

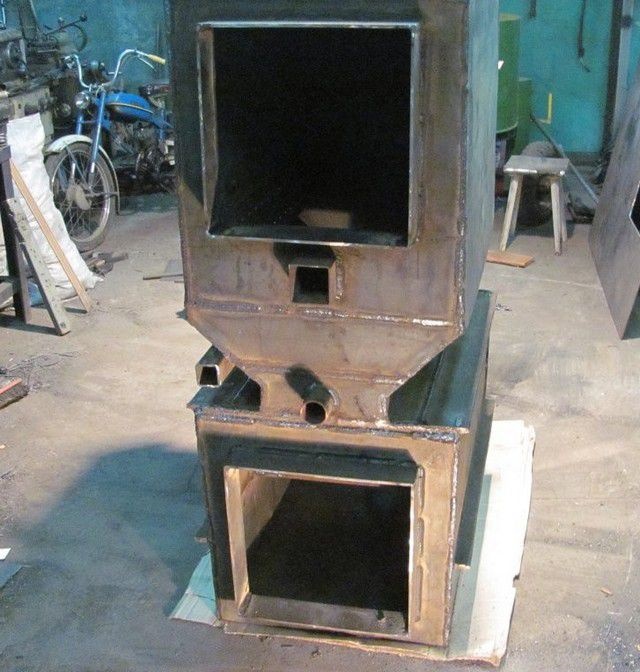

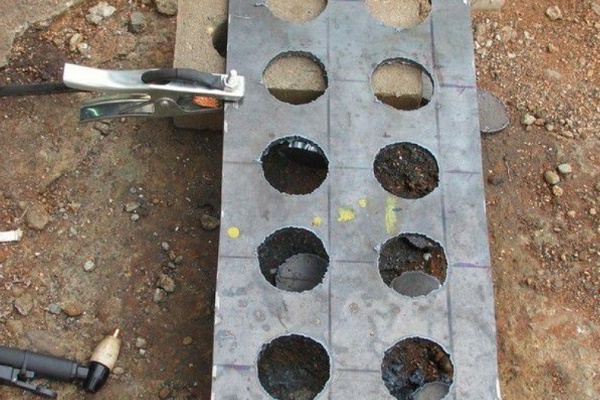

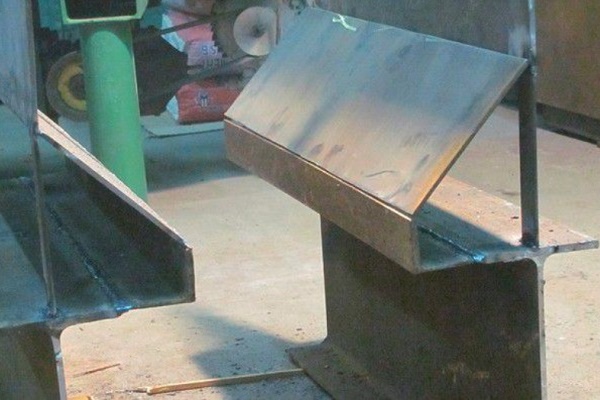

Изграждането на пиролизния котел започваме със сглобяването на корпуса:

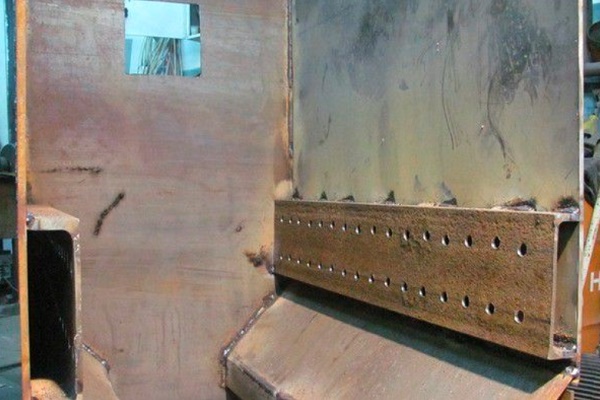

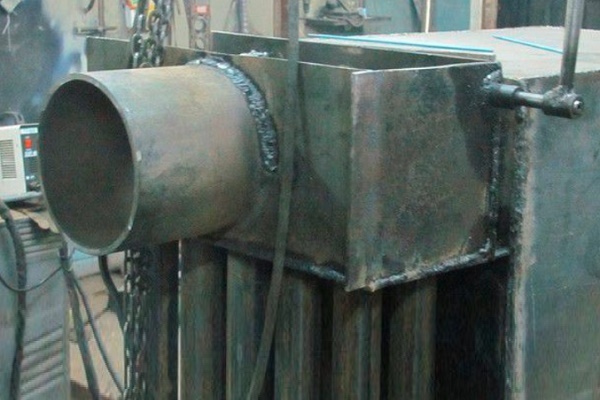

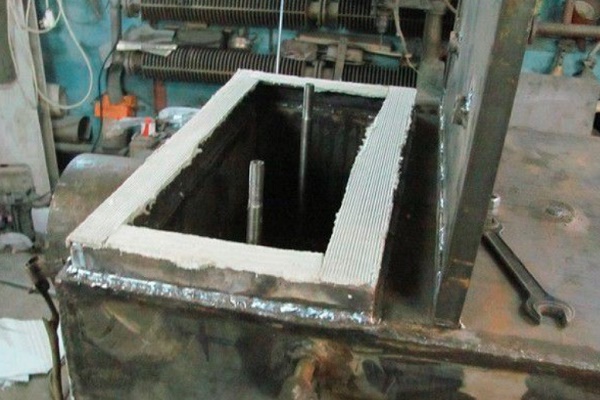

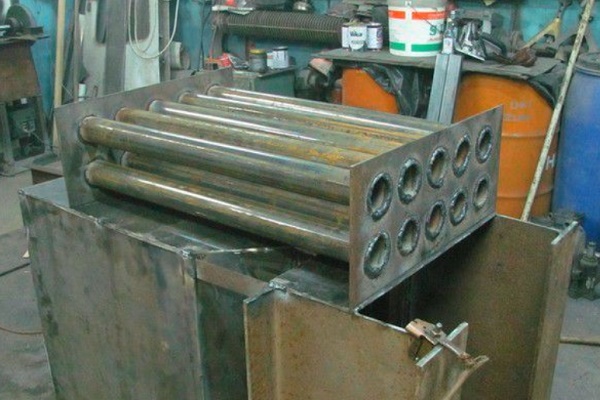

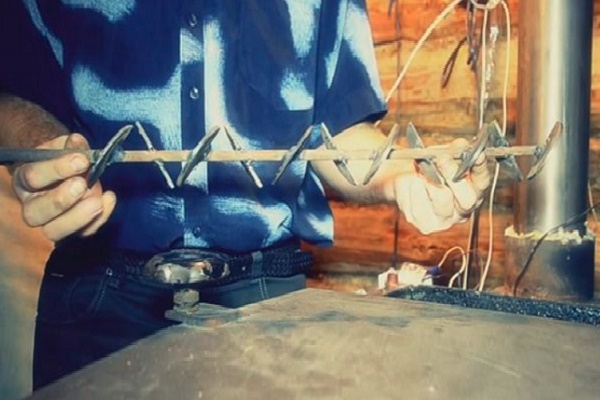

Сега трябва да направите топлообменника, след това да го инсталирате и дроселната клапа в корпуса:

Вътрешната част на корпуса на котела е сглобена, дроселното устройство е заварено. Ще проверим колко качествено е извършено заваряването по най-простия начин – запалваме фенерче вътре в котела и гледаме дали светлината прониква през някой участък.

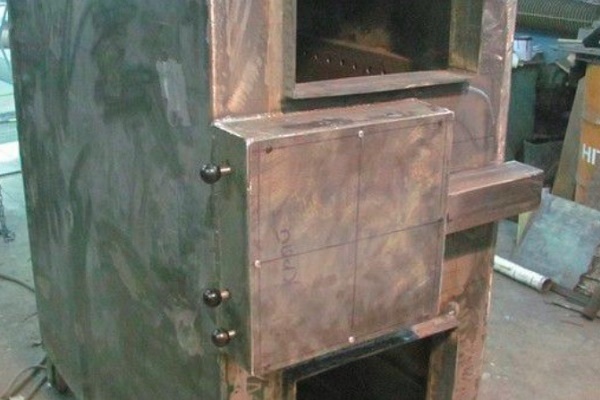

Вътрешната част на пиролизния котел е готова. Сега тя трябва да се обшие. При устройството на обшивката в представения за пример модел майсторът е използвал листова стомана с дебелина 4 мм.

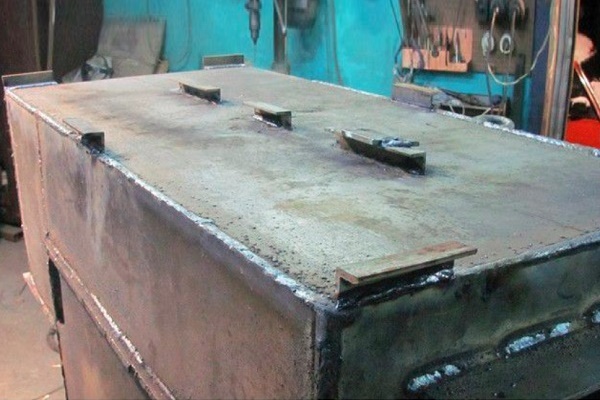

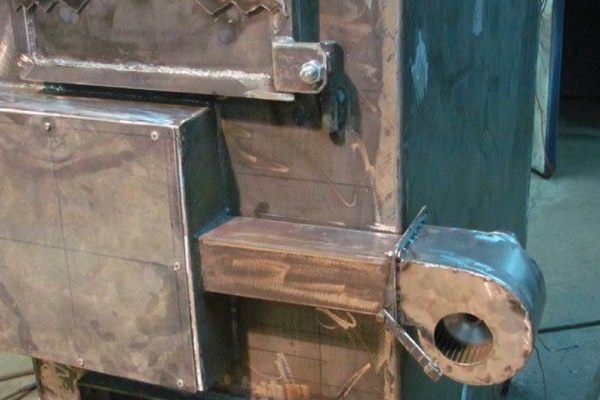

Външната обшивка на самоделния котел се извършва по всички равнини, с изключение на горния панел. Той се заварява след монтиране на контролните тунели, с помощта на които ще се контролира състоянието на въздуховодите.

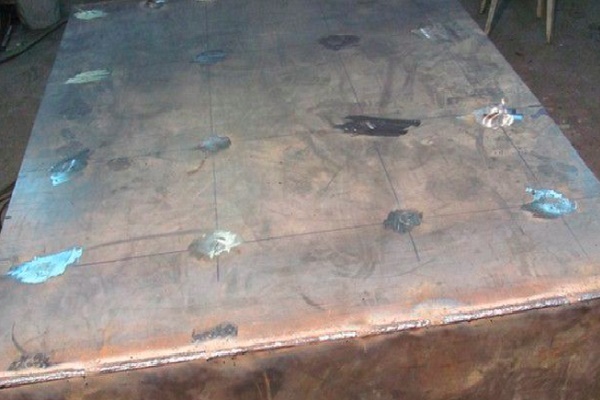

Сега преди провеждане на по-нататъшни работи проверяваме качеството на заваръчните шевове по най-простия начин – наливаме вода в оформените „съдове“. След това изсушаваме конструкцията и леко почистваме заваръчните съединения с едра шкурка или шлифовъчен диск.

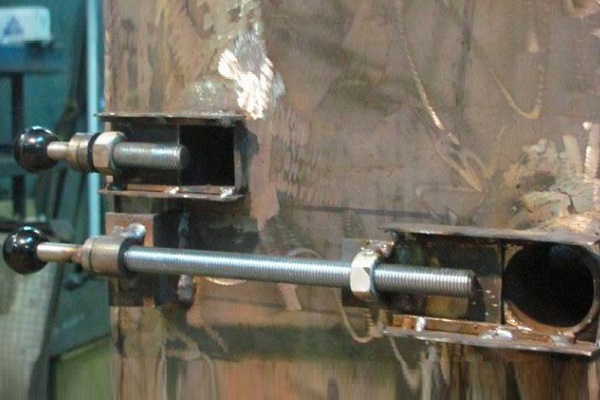

А ето сега може да се пристъпи към устройството на системите за управление на постъпването и движението на въздуха:

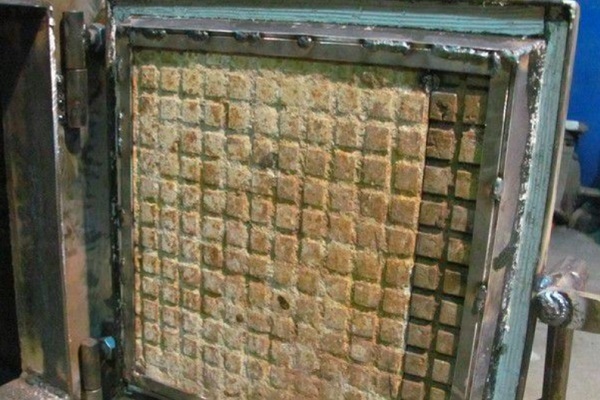

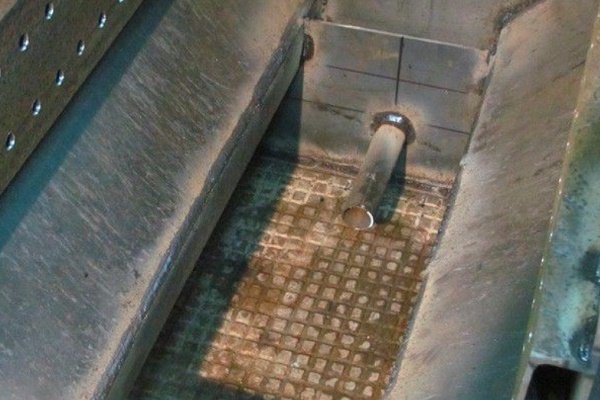

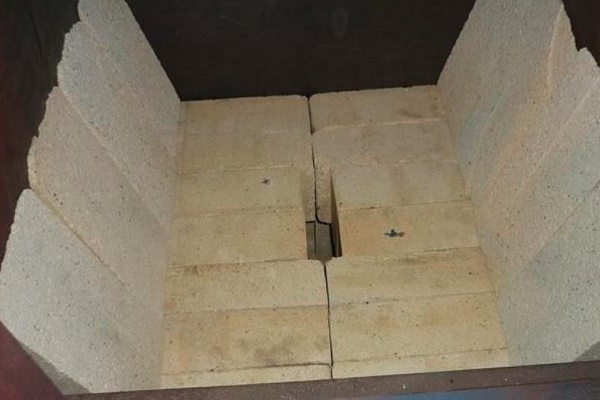

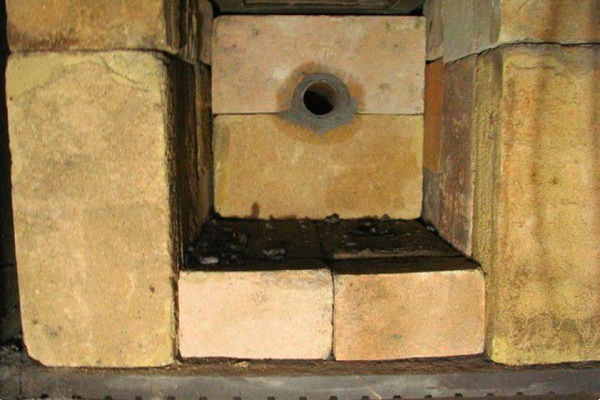

Остава само да се извърши облицовката на камерите с нарязани шамотни тухли. Разрязването се извършва с ъглошлайф с диск за рязане на камък. Срезовете се дообработват с шлифовъчен камък.

Преди въвеждане в експлоатация на самоделния котел е задължително да се провери херметичността на всички системи, провеждащи синьото гориво и димните газове. За целта се извършва опресоване на котела, като се поставят херметични тапи в тръбите за обратна и подаваща вода. Агрегатът трябва свободно да издържа налягане от 3 бара.

Изводи и полезно видео по темата

С интересна разработка на газов нагревател ще ви запознае следното видео:

Устройство на газова горелка за монтиране в твърдогоривен агрегат:

Конструктивни особености и процес на изработване на пиролизен котел са нагледно представени във видео:

Полезните в домакинството самоделки са отличен вариант за решаване на проблемите с обзавеждането на селска собственост. Те ще осигурят топлина на постройките, нуждаещи се от отопление, като почти няма да повлияят на семейния бюджет. У майсторовия стопанин вилата, гаражът, банята ще са в пълен ред.

Важно е да се помни, че газовото отоплително оборудване представлява потенциална опасност при неграмотно сглобяване и нарушаване на експлоатационните правила.

Разкажете как сте правили котел за обзавеждане на селска собственост. Споделете варианти на изработка и интересни конструктивни решения. Оставете, моля, коментари в разположения по-долу блок, публикувайте снимки по темата на статията, задавайте въпроси.
