Как да се изчисли размерът на правоъгълен вентилационен канал за тръба 150?

Здравейте. При изчислението трябва да се изхожда от еквивалентния диаметър, т.е. диаметъра на въздуховода с кръгло сечение, където загубите от триене са равни на съответната стойност във въздуховод с правоъгълно сечение при еднаква дължина.

Еквивалентният диаметър за правоъгълно сечение се изчислява по следния начин: De = 1.30 x ((204 х 60)0.625) / (204 + 60)0.25) = 150, като De е еквивалентният диаметър в мм.

Това означава, че кръглият въздуховод има по-малка площ на сечението от съответния параметър на въздуховод с правоъгълно сечение с еквивалентен диаметър. Като се има предвид, че площите на сеченията – кръгло и правоъгълно – са равни, периметърът на правоъгълното сечение трябва да бъде по-голям от дължината на окръжността:

1. Стойност на периметъра: 204 х 2 + 60 х 2 = 528 мм;
2. Дължина на окръжността: 2 х π х R = 2 х 3,14 х 75 = 471 мм.

Както виждаме, условието не е изпълнено, следователно въздуховод 204 х 60 не може да замени тръба с диаметър 150.

Възможно е да Ви бъде полезна тази статия, където ще намерите формули и примери за изчисления по тях.

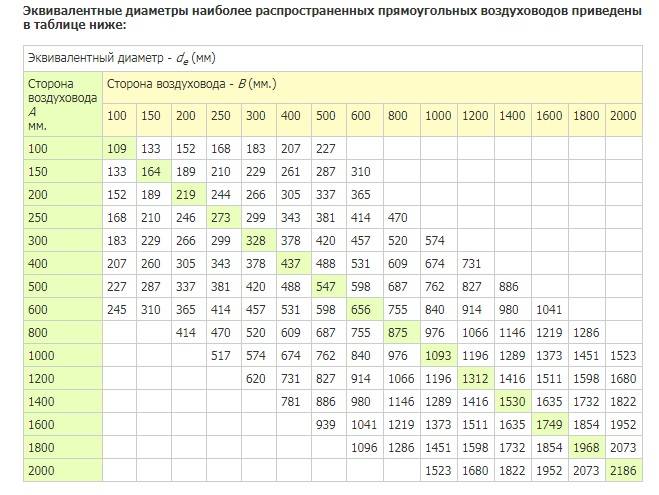

Ако е известен еквивалентният диаметър, можете да намерите без никакви изчисления страните на правоъгълния въздуховод по таблицата, прикрепена по-долу.
