Вентилационен анемостат: конструктивна специфика + преглед на ТОП марки на пазара

Едно от условията за комфортен микроклимат в дома е достатъчна циркулация на въздуха. При обустройване на климатичната система на помещението е желателно да се предвиди възможност за плавно регулиране на интензивността на въздушните струи.

С тази задача се справят анемостатите. Преди избора на въздухоразпределител трябва да се разбере какво е вентилационен анемостат и как да се избере модел въз основа на конкретните условия на експлоатация.

Посочените въпроси са проучени от нас и подробно изложени в статията. Освен препоръки за избор, сме подготвили преглед на популярни марки и търсени модификации на вентилационни анемостати.

Използване на анемостата в системата за вентилация

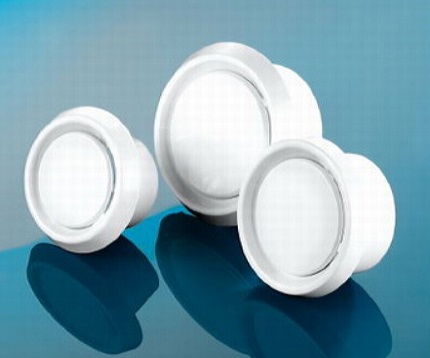

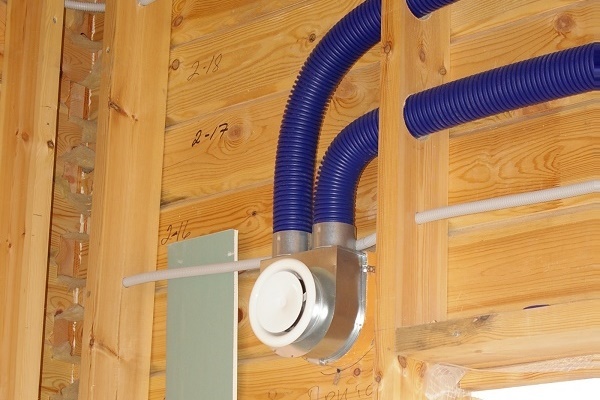

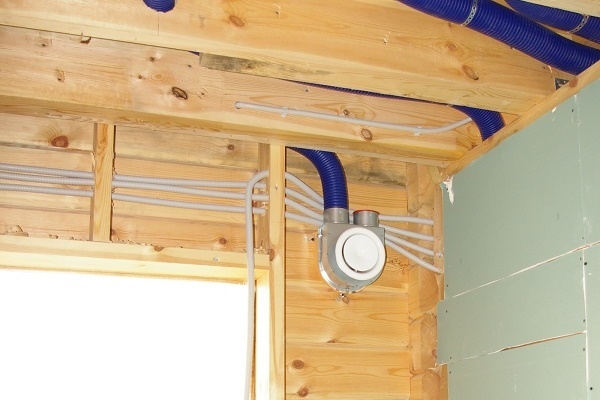

Анемостатът е краен елемент на вентилационната система, отговорен за равномерното разпределение на въздушните маси в затворено помещение. По същество това е алтернативен вариант на дифузор или обичайната вентилационна решетка.

Устройството се използва активно в системи за въздушно отопление, климатизация и вентилация, както на битови помещения, така и на сгради с производствено предназначение.

Основната задача на анемостата е формиране и разпределение на въздушния поток, постъпващ в помещението отвън или обратно, насочен към изпускателната тръба.

Анемостатът представлява малка отсечка от тръба с подвижна «шапка». Въздухоразпределящият елемент се врязва в изхода на вентилационния канал от страна на стаята.

«Плафонът» отговаря за редица допълнителни, но не по-малко важни функции:

• регулиране на обема на подавания въздух;
• премахване на течения – устройството осигурява аеро-конвекция, благодарение на което вероятността от поява на въздушни завихрения се нивелира;
• ефективно проветряване на помещението – свежи въздушни струи изпълват цялото вътрешно пространство на стаята;
• запушване на отвора на въздуховода.

Някои модели въздухоразпределители са оборудвани с филтриращ елемент, който задържа прахови частици от постъпващия уличен въздух.

Анемостатите се произвеждат в различни цветови изпълнения, което позволява да се декорира вентилационният канал в тон с довършителните материали и да се направи въздуховодът по-малко забележим.

Типово устройство и принцип на действие

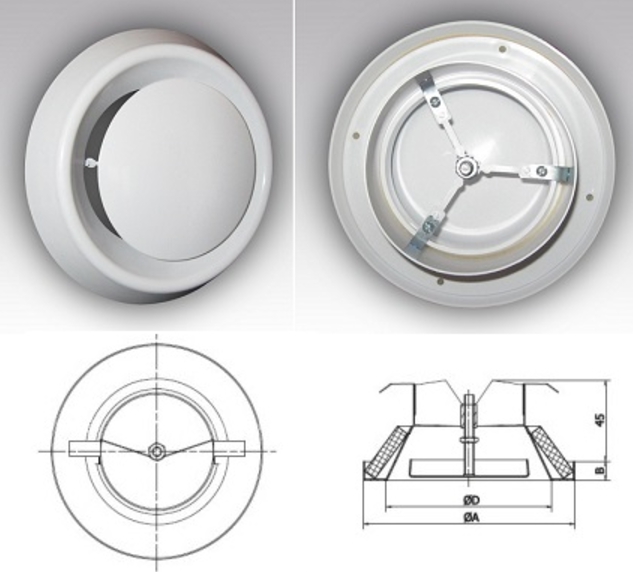

Конструкцията на анемостата е изключително проста.

Стандартната комплектация включва:

• кръгъл корпус;
• крепежна муфа;
• фланцови регулируеми прегради;
• диск с резбован прът.

Във вътрешността на вентилационния канал се вкарва дистанционер с регулировъчен винт и подвижна плоча.

Дискът се движи перпендикулярно спрямо въздуховода по тръбата на анемостата. Режимът на работа на въздухоразпределителя се избира самостоятелно и се контролира от положението на клапата (+)

При преместване на капака обратно на часовниковата стрелка пропускателната цепнатина се увеличава, съответно притокът или отвеждането на въздуха нараства. Проходимостта на устройството нараства при завъртане на плафона по посока на часовниковата стрелка.

Някои анемостати имат две плочи: една – вдлъбната с по-голям диаметър, втора – със стандартна форма. Такава модификация разпределя по-добре въздуха.

Конструктивни и функционални особености

В зависимост от характера на разпределение и направлението на въздушните струи се различават три типа анемостати: приточен, смукателен и универсален.

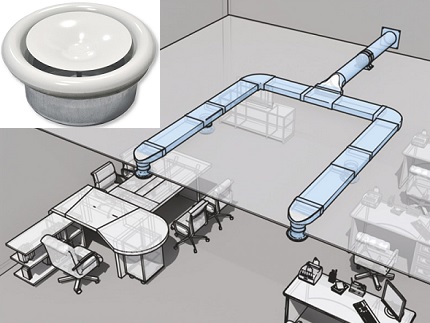

Въздухоразпределителят от приточен тип се комплектова с вдлъбнат навътре диск. Формата на плочата притежава минимално аеродинамично съпротивление, благодарение на което въздушните маси се разпределят равномерно. Такъв анемостат се монтира във въздуховоди на приточна вентилация.

Разпределителят се монтира в приточната вентилационна система и пренасочва потоците въздух по повърхността на тавана или стената – в зависимост от метода на монтаж

При смукателния анемостат външният капак има заоблена, гладка форма за ефективно отвеждане на отработения въздух.

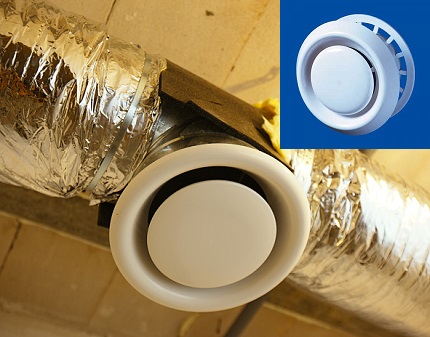

Универсалният приточно-смукателен анемостат е оборудван с два капака-разпределителя.

Нюанси при прилагането на комбинирания модел:

• При монтаж в изпускателна система е допустимо едновременното използване на две цепнатини, образувани от тарелките;
• Работата в приточна вентилационна система предполага отваряне на една междина, създадена от вдлъбнат щит; изпускателният отвор в този случай трябва да се затвори.

Изборът на подходящ режим се извършва ръчно – настройва се технологична цепнатина с необходимия размер.

Ако приточният въздуховод се оборудва с универсален анемостат и се настрои в изпускателен режим, потокът на свеж въздух ще духа вертикално надолу, а не ще се разпределя под тавана.

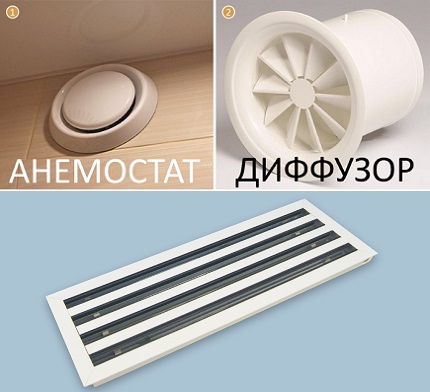

Анемостат и дифузор: сходства и разлики

Въпреки че и двете устройства изпълняват сходни задачи, принципът на функциониране на въздухоразпределителите се различава. Самият дифузьор не е проектиран за регулиране на пропускателната способност.

Ъгълът на наклон на ламелите на приточно-изпускателния дифузьор е фиксиран, а за коригиране на обема на въздушния поток са предвидени различни модификации на ръчни управляващи клапи.

За разлика от анемостата, корпусът на решетката на дифузьора е с кръгла, правоъгълна или квадратна форма. С висока пропускателна способност се отличават линейните продълговати модели.

Критерии за избор на въздухоразпределител

Определянето на оптималния модел анемостат трябва да се базира на оценка на редица параметри: материал на изработка, габарити на устройството, работен диапазон на тарелката и площ на цепнатия отвор. Всички критерии се подбират, като се вземат предвид условията на експлоатация.

Материал на изработка: кой е по-практичен и по-издръжлив

В производството се използват леки материали: алуминий, пластмаса или поцинкована стомана. Ексклузивните варианти се изработват от дърво. Всяко изделие има своите плюсове и минуси.

Метал. Особеността на металните изделия е износоустойчивостта и дълготрайността. Допълнително предимство е красивият външен дизайн, който се съчетава добре с различни стилови направления в интериора.

Към недостатъците се отнасят: високата цена и усложеният монтаж поради голямото тегло.

Металният анемостат оптимално подхожда за сложни производствени условия – за отстраняване и подаване на нагрят въздух. Термоустойчивите модели се прилагат в системи за димоотстраняване.

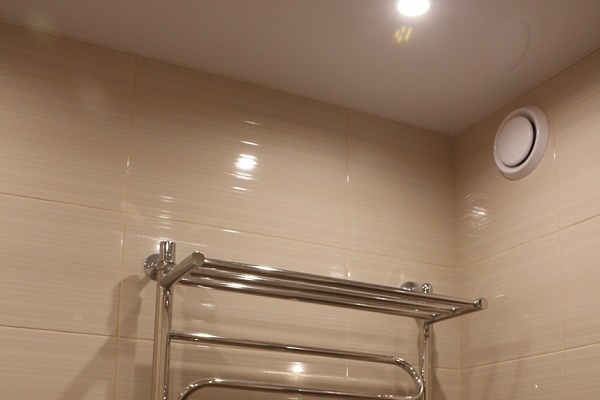

Изделията от неръждаема стомана се инсталират в бани, сауни или горивни камери.

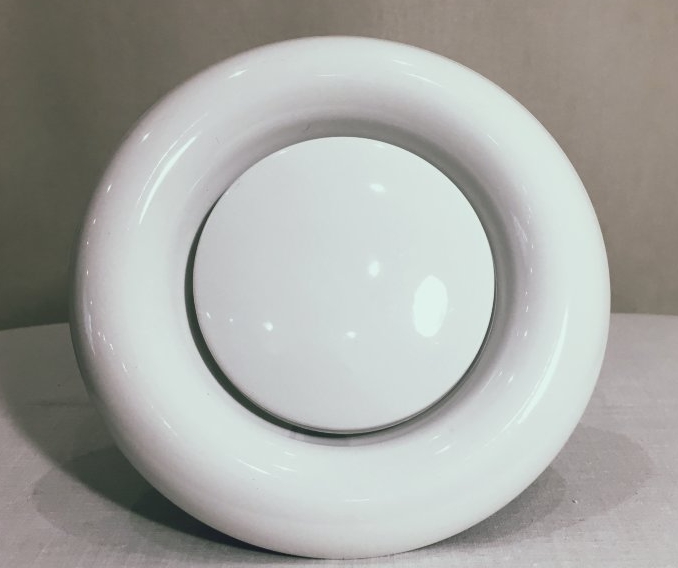

Пластмаса. Пластмасовите анемостати обикновено се използват в бита, търговски, офисни и обществени сгради. Изделията са се доказали добре във влажни помещения (душ кабина, пералня, кухня, басейн, тоалетна).

Конкурентни предимства на полимерните анемостати:

• устойчивост на влага – не се поддават на корозия като метала и не гният като дървото;
• лек вес и лесна инсталация;
• разнообразие на размери и цветове;
• неизискателност в грижите и обслужването;
• ниска цена.

Отрицателни страни на пластмасата: ниска якост и невъзможност за използване за „прехвърляне“ на горещи въздушни маси.

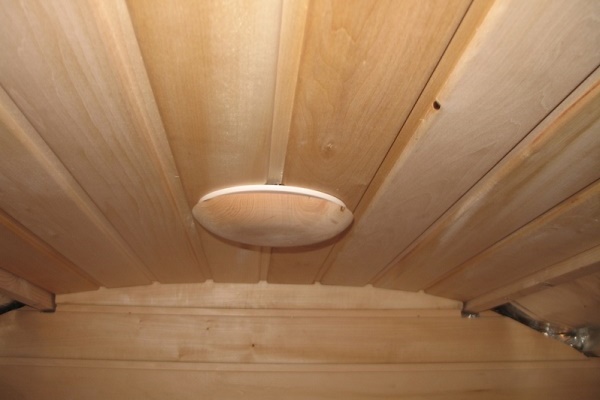

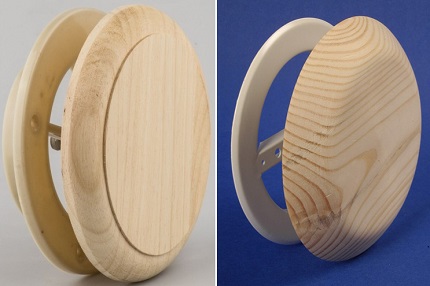

Дърво. Такива екземпляри се срещат доста рядко, използват се основно, ако дизайнът на помещението го изисква. Анемостатите изглеждат органично в интериора на дървена къща, баня или сауна.

По правило декоративна роля играе горната плоча на въздухоразпределителя. Именно този елемент се прави от дърво, а останалата „пълнеж“ на устройството – от пластмаса или метал.

Оценка на техническите характеристики на анемостата

След избора на тип разпределител (смукателен или подавателен), оценка на условията на експлоатация и определяне на подходящия материал, трябва да се избере модел по три параметъра: диаметър, размер на процепа и ход на клапана.

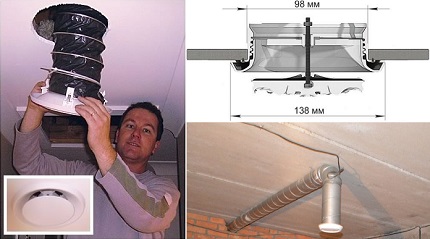

Диаметър. Напречното сечение на главата на анемостата трябва да се съпостави с размера на канала на вентилационната система. Например, за въздуховод 100 мм подходящ е съответният разпределител от 100 мм.

Стандартният диаметър на анемостата варира в диапазона 80-200 мм. При необходимост от затваряне на вентилационна тръба с по-голямо сечение се използват дифузори.

Прорезен отвор. Параметърът определя пропускателната способност на устройството. Разсейването на показателите е корекция на пролуката с помощта на фланец. При малки модели с диаметър 80 мм граничната площ на живото сечение е 0,002 кв.м, при анемостати с размер 200 мм показателят достига 0,009 кв.м.

Запас на хода. Показателят характеризира максималното отваряне – движение на „плафона“ по нормалата. Колкото по-голям е ходът на клапана, толкова по-широк е работният диапазон на анемостата. Граничната стойност при различните модели достига 8-30 мм.

Тип управление на вентилационния «плафон»

Повечето модели са предназначени за механично регулиране на положението на плочата. Режимът на работа на въздухоразпределителния клапан се настройва ръчно – достатъчно е да завъртите „плафона“ по посока на часовниковата стрелка или обратно.

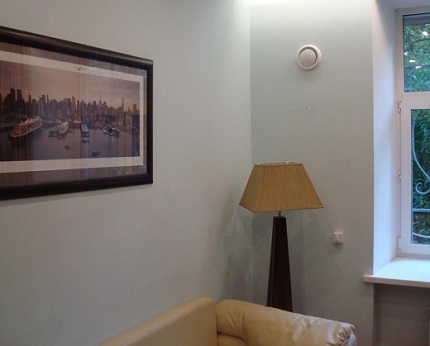

В този случай удобството на управление зависи от мястото на поставяне на анемостата. При монтаж на тавана смяната на положението на плочата е затруднена. За опростяване на задачата е по-добре да се избере автоматичен уред с блок за управление.

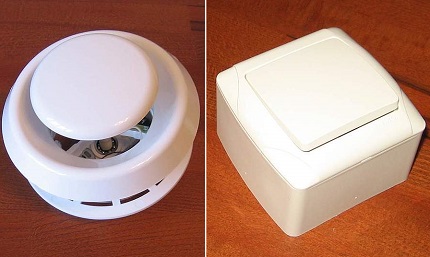

Отварянето-затварянето на вентилационния канал се осъществява с помощта на обикновен ключ от типа на включване на крушка. Освен монтажа на анемостата е необходимо прокарване на електрически кабел и инсталиране на стенен блок за управление.

Преглед на популярни марки и модификации

На пазара на вентилационни системи анемостатите са представени от различни производители. Лидер в продажбите е продукцията на Vents. Достойна конкуренция им правят разпределителите на въздух Dospel, Blauberg, Lessar и Systemair. Разгледайте предлаганите модификации на популярните производители по-подробно.

Vents – широк асортимент анемостати

Компанията предлага шест серии анемостати:

• А*ВР – комбинирани пластмасови;
• А*ВРФ – универсални с фланец от пластмаса;
• А*ПР – приточни пластмасови;
• А*ПРФ – приточни с монтажен фланец, материал на изработка – пластмаса;
• АМ*ВРФ – универсални метални с фланец;
• АМ*ВРФ Н – приточно-смукателни от неръждаема стомана.

Комбинираните анемостати А*ВР и А*ВРФ се изработват от полистирол или АБС-пластмаса. И двата модела са подходящи за стенен или таванен монтаж.

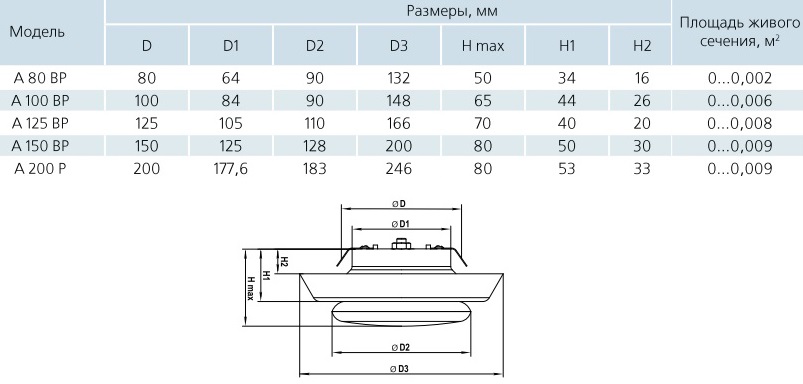

Сериите А*ВР/А*ВРФ се произвеждат в шест стандартни размера – от 80 мм до 200 мм. Пропускателната способност и ходът на канала в различните модификации с един и същ диаметър са равни (+)

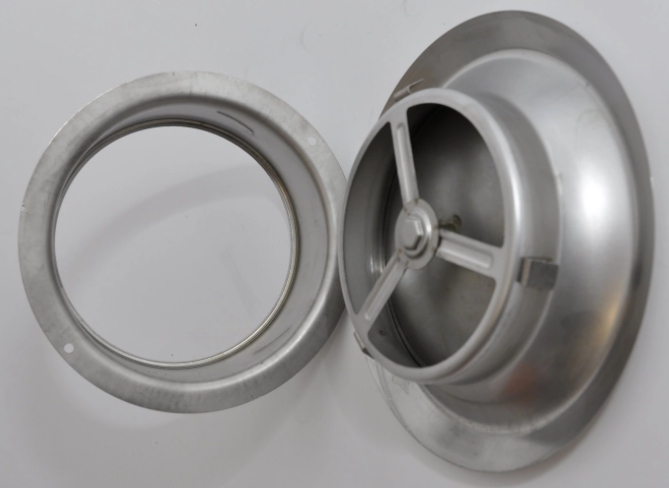

Разликата – анемостатите А*ВРФ са оборудвани с фланец и ограничителен пръстен, които позволяват бързо и лесно да се фиксира въздухоразпределителят във вентилационния канал.

Моделите А200ВР, А200ВРФ и А200/150ВРФ са оборудвани с два регулиращи елемента – това осигурява по-качествено преразпределение на въздушните маси.

Приточните анемостати А*ПР и А*ПРФ се произвеждат в два диаметъра: 150 мм, 200 мм.

Съответните характеристики на въздухоразпределителите:

• площ на сечението – 0,011 и 0,012 кв.м;
• максимален ход на табелката по нормалата – 21 и 22 мм.

Цената на пластмасовите въздухоразпределители Vents без фланец е 4-9 у.е в зависимост от размерите и наличието на фланец.

Металните модели на комбинираните анемостати (АМ*ВРФ и АМ*ВРФ Н) са представени в четири стандартни размера: 100, 125, 150 и 200 мм.

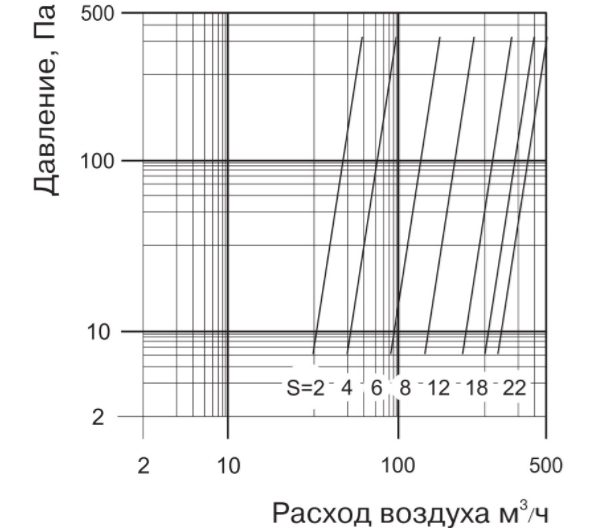

Диаграмата показва въздушния поток при различни положения на вътрешната табелка на устройството АМ200ВРФ. Диапазонът на хода на клапана е 2-22 мм (+)

Цената на стоманените изделия с полимерно покритие е 9-12 у.е, а на анемостатите от неръждаема стомана – 25-100 у.е.

Dospel – въздухоразпределители от полско производство

Компанията Dospel (Полша) се специализира в производството на вентилационно оборудване и аксесоари.

Разпределителите на въздух са представени в три подкатегории:

• AN* – приточни устройства от пластмаса;
• ANM*EV – смукателни метални анемостати;
• ANM*SV – приточни разпределители от метал.

«Плафоните» от серия AN се произвеждат с диаметър 100, 125 и 150 мм. Максималното отваряне на клапата достига – 16, 13 и 21 мм.

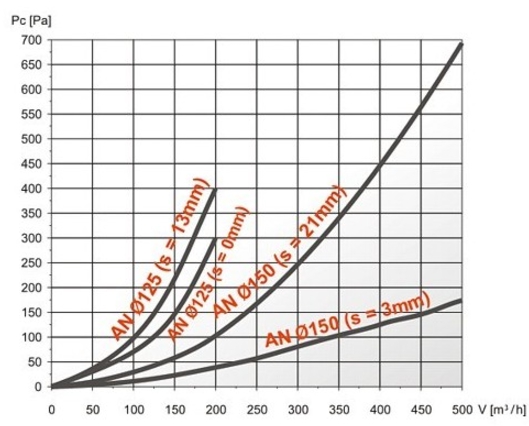

Сравнение на аеродинамичните характеристики на AN125 и AN150 в различни диапазони на отваряне на тарелката и зависимост на пропускателната способност от диаметъра на анемостата (+)

Металните приточни и изтегателни разпределители Доспен са изработени от неръждаема стомана и са покрити с прахово боядисване. И двете серии (ANM*EV и ANM*SV) се произвеждат в пет размери: минимален – 100 мм, максимален – 250 мм.

Ориентировъчна цена на пластмасовите модели – 4 у.е., металните – 6-19 у.е.

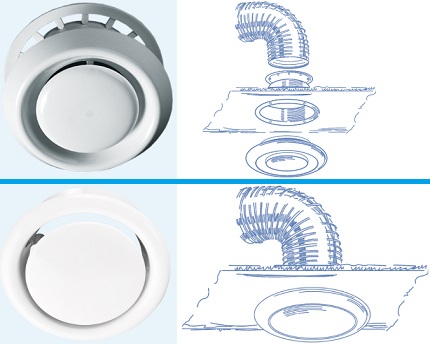

Blauberg: модели от серии VPR и VMR

Германската корпорация Блауберг Вентилаторен предлага два типа приточно-изтегателни въздухоразпределители:

1. VPR – пластмасови с монтажен фланец. Изработват се от полимери, устойчиви на UV-лъчи и температурни въздействия, в състава на пластмасата присъстват антистатични добавки. Габаритните размери подхождат на въздуховоди от 80-200 мм. Максималната площ на напречното сечение е 0,009 кв.м.
2. VMR – метални анемостати. Материалът на производство е стомана, отгоре – слой от полимери в бял цвят. Моделният ред включва четири позиции от 100 до 200 мм.

Високите якостни характеристики на двата модела обуславят тяхната широка сфера на приложение: жилищни, помощни, офисни, търговски помещения, детски градини и медицински учреждения.

Анемостатите Блауберг са предназначени за стенен и таванен монтаж. За надеждно фиксиране към въздуховода в моделите VPR и VMR са предвидени уплътнителни пръстени

Изпускателни и приточни анемостати Lessar

Фирма Лессар разполага с производствени мощности в Китай и различни страни в Европа. Продукцията на компанията се радва на търсене благодарение на достойното качество и достъпни цени. Анемостатите се произвеждат в ограничен асортимент – метални устройства от изтегателен и приточен тип.

Отличителни особености на разпределителите на въздух Лессар:

• моделен ред: LV-DCP – за приточни вентилационни системи, LV-DCV – за изтегателни въздуховоди;
• напречно сечение на каналите: 100, 125, 160 и 200 мм;
• пропускателна способност на анемостатите – 10-500 куб.м/час;
• цена – 5-10 у.е. (в зависимост от габаритите на изделието).

Анемостатите Лессар в сравнение с аналогичните метални модели на други производители струват с порядък по-евтино.

Разпределителите на въздух са изработени от стомана и са покрити с прахова бяла боя – съгласно колеровъчната система за съответствие на цветовете RAL №9010

Systemair – европейско качество на вентилационни устройства

Шведската марка Systemair предлага стандартизирана гама вентилационно оборудване: вентилатори, въздухообработващи агрегати и въздухоразпределители.

Видове анемостати на Systemair:

1. Balance-E. Устройство от смукателен тип, изработено от регенериран полипропилен. Материалът издържа на висока температура (до +100°C) и химични съединения в умерена концентрация. Четири варианта са предназначени за въздуховоди 100, 125, 160 и 200 mm. Максималната въздушна междина е 20 mm.
2. Balance-S. Приточен анемостат, изработен от същата пластмаса като предишния модел. Произвежда се в три размера: 100, 125 и 160 mm.
3. EFF. Универсален стоманен разпределител, способен да работи в режим на „отвеждане“ и „приток“ на въздух. Модификациите на EFF имат диаметър от 63 до 200 mm, ход на централния конус – до 28 mm.

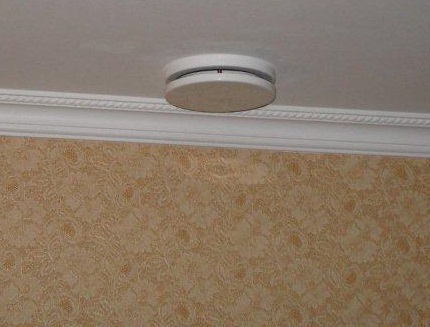

4. TFF. Приточен анемостат от стомана. Конструкцията включва входен конус и плосък звукоизолационен диск. Доставя се в диаметри 80-200 mm.

Моделите Balance-E, Balance-S и EFF се монтират посредством закрепващ пръстен или директно във въздуховод. TFF се фиксира във вентилационния канал с разпъващи пружини или в монтажна рамка.

Регулирането на междината и насоченото разпределение на въздушните потоци на 180° в анемостат Systemair TFF се осъществява чрез екраниращ елемент

Изводи и полезно видео по темата

Типово устройство на универсален регулируем „дифузьор“:

Работа на автоматичния анемостат:

Технология на монтаж на въздухоразпределителя в гипсокартонен корпус:

Анемостатът е просто и ефективно решение за подобряване на микроклимата. Устройството отговаря за равномерния приток на свеж въздух в нагнетателната вентилационна система и регулира изхвърлянето на „отработения“ въздух в смукателните канали. Немаловажен плюс на въздухоразпределителя е достъпната цена.

Търсите ефективен вентилационен анемостат? Или имате опит с използването на такива устройства? Оставете, моля, коментари към статията, участвайте в дискусиите и споделяйте впечатленията си от използването на анемостати.
