Терморегулатор за хладилник: устройство, проверка + тънкости при подмяна при необходимост

Трудно е да си представим живота си без домакински уреди. Има уреди, без които бихме могли да минем, и такива, без които обзавеждането на жилищното пространство съвсем основателно се смята за непълноценно. Един от тези жизненонеобходими предмети е хладилникът. Съгласни ли сте?

Извършеният със собствени ръце ремонт на домакински уреди е добра помощ за семейния бюджет. При желание могат да се усвоят много ремонтни операции. Например, подмяната на терморегулатора за хладилник не е толкова трудна. Струва си само да се разберете в особеностите на конструкцията и принципите на действие на уреда.

Ще ви разкажем за това как да откриете неизправност на термостата. В предложената от нас статия е описано подробно как се извършва неговата смяна по време на ремонт на хладилник марка Стинол. Информацията е придружена от тематична подборка от снимки и видеоматериали със съвети на експерти.

Конструкционни особености и принцип на работа

Терморегулаторът или термостатът – това е един от основните елементи, без който не е възможна нормалната работа на хладилника. Той записва показанията на температурните датчици в хладилната и фризерната камера и подава сигнал към пусковото реле на компресора.

В съответствие с тези сигнали компресорът се включва, ако в камерата не е достатъчно студено, и се изключва, когато температурата достигне зададеното ниво. Технически терморегулаторът представлява реле, на единия край на което има херметична тръбичка, пълна с фреон.

От другата страна са монтирани контакти, чието разтваряне и свързване подава сигнал към компресора. Краят на тръбичката с фреон, наричана още капилярна тръба, се закрепва към изпарителя.

Хладилният агент, поместен вътре, чувствително реагира на нагряване и охлаждане. Когато температурата се понижава или повишава, вътре в тръбичката се променя нивото на налягането, в резултат на което контактите на релето се свързват или разтварят.

Движението на контактите се управлява от малка пружинка. Тя се използва за задаване на нивото на температурата, която трябва да бъде вътре в хладилната камера. Към пружинката е прикрепена дръжката за регулиране на температурата. При завъртане на тази дръжка се променя степента на опъване на пружинката.

В резултат на това за затваряне и отваряне на контактите трябва да се приложи по-голямо или по-малко усилие. Това влияе върху нивото на налягане в капилярната тръба, при което контактите се задействат.

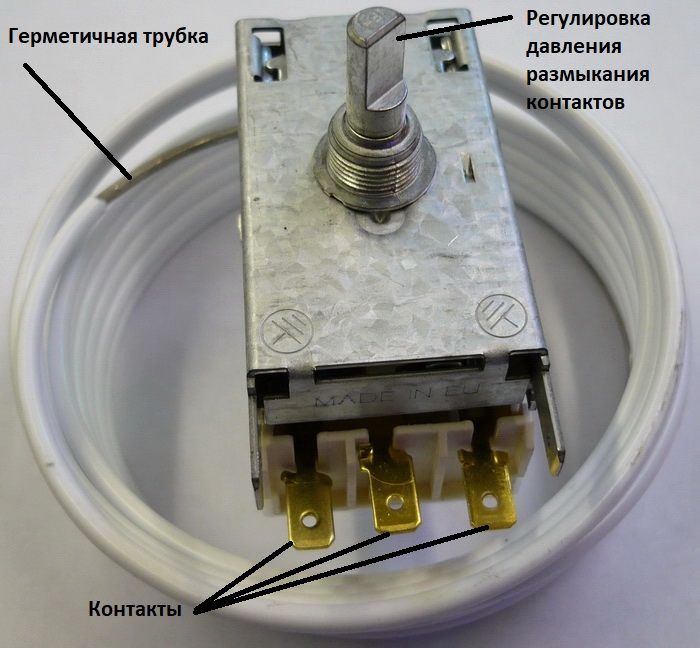

Терморегулаторът – е малко устройство, което е снабдено с херметична тръба с датчик, запълнен с хладилен агент. Въз основа на промените в температурата на изпарителя релето включва или изключва компресора.

Така се регулира степента на охлаждане на въздуха в хладилника. При използване на електронен регулатор този процес се осъществява малко по-различно, но принципът остава приблизително същият: необходимото ниво на температура се задава въз основа на действителните показатели, които капилярната тръба регистрира.

Но в подобни модели се използва електронен модул за управление, способен едновременно да управлява данни от няколко датчика. Такъв терморегулатор не винаги може да се поправи или замени в домашни условия. За работа със сложна електроника са необходими знания и специално оборудване.

Обикновено терморегулаторът се монтира вътре или извън хладилната камера. Преди началото на ремонта не е лошо да се проучи устройството на хладилника и техническия паспорт на уреда. Там може да има много полезна информация за устройството на конкретния модел терморегулатор, както и за мястото на разполагането му.

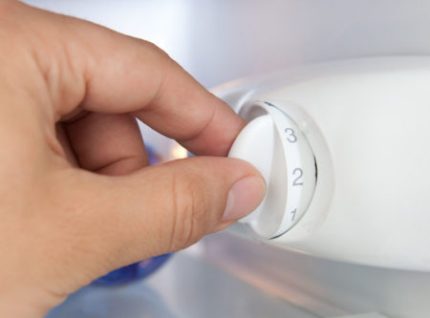

Обикновено терморелето се намира до дръжката за задаване на температурния режим. Вътрешното разположение е характерно за относително старите модели. Вътре в камерата елементът обикновено е затворен в пластмасов защитен корпус.

Дръжката за регулиране е разположена точно върху него. За изваждане на терморелето трябва да се свали тази дръжка и да се отвинтят крепежните винтове, за да се свали корпусът.

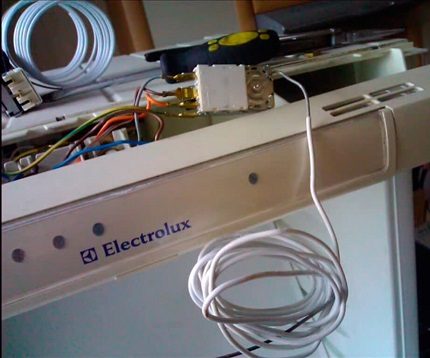

При по-съвременните модели терморелето се поставя извън камерата, за да се спестят ценни кубически сантиметри от вътрешното пространство и да не се разваля дизайнът с допълнителни елементи.

Но терморегулаторът трябва да се търси също до дръжката за управление, обикновено под корпуса на хладилника някъде отгоре. Дръжката по същия начин се сваля, отвинтва се крепежът и се намира търсеното зад защитния панел.

Начини за откриване на проблема

Ако терморелето се е повредило, това не означава, че целият хладилен уред веднага ще спре да работи. Но липсата на верни сведения за текущата температура ще се отрази на работата му.

Вариант #1 — проверете функционирането на техниката

Симптомите на неправилна работа на хладилното оборудване могат да бъдат такива:

• компресорът работи без прекъсвания или с много кратки и редки прекъсвания;
• температурата вътре в камерата на хладилника се понижава до нула, а понякога и по-ниско;
• по стените се появява голямо количество скреж или дори лед;
• вътре в хладилника е твърде топло;
• хладилникът не се включва след изключване и т.н.

Разбира се, тези признаци могат да бъдат свързани не само с повреди на терморелето, но и с неизправности на други елементи.

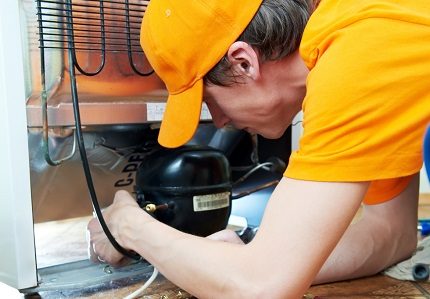

За да се определи правилно причината за проблемите, открити по време на работа на битовия хладилник, ще е необходима малка диагностика. Това може да се направи самостоятелно.

Вариант #2 — диагностика с помощта на термометър

За това е необходимо напълно да се изключи хладилникът от електрозахранването, а след това да се извърши пълното му размразяване съгласно инструкцията. Разбира се, съдържанието ще трябва да се извади.

След това е необходимо да се включи уредът в електрическата мрежа и да се превърти ръчката на настройка на терморегулатора в положение, което ще позволи да се получи максимално ниска температура. Ако в модела на хладилника е предвиден режим на замразяване, се препоръчва да се използва той.

За да се тества работата на терморелето, е необходимо да се освободи хладилникът от всички продукти, да се постави вътре в камерата термометър и да се проверят показанията му след няколко часа.

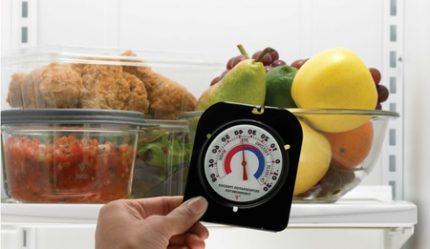

В хладилната камера приблизително по средата трябва да се постави термометър, предназначен за измерване на температурата на въздуха. По-добре е да се използва уред, който позволява да се правят измервания и под нулата. Хладилникът се оставя в такъв режим за около два часа. След това трябва да се проверят показанията на термометъра.

Ако в хладилната камера температурата до този момент е спаднала приблизително до шест градуса, с терморегулатора няма проблем. Но когато вътре стане значително по-топло или по-студено от това ниво, терморелето ще трябва да се замени.

Вариант #3 — визуален преглед на камерата на хладилника

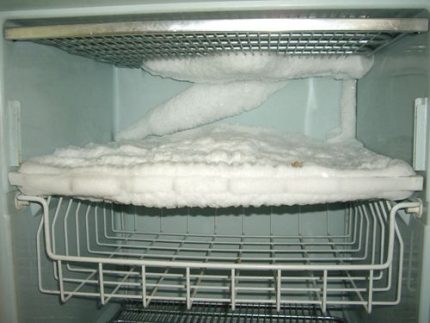

Ако след размразяване вътре в камерата много бързо се образува така наречената снежна шапка, първичната диагностика на изправността на терморегулатора може да се извърши много лесно.

Появата на снежна шуба в хладилната камера почти винаги означава, че терморегулаторът работи неправилно, необходимо е да се извърши диагностика на състоянието му.

За това по време на работа на компресора регулиращата ръчка се започва да се върти в посока на увеличаване на температурата вътре в камерата. Ако релето е изправно, в определен момент сензорите ще засекат нужното ниво на температура, след което компресорът ще се изключи. Ако обаче двигателят продължава да работи – терморегулаторът трябва да се смени.

След такава диагностика и при изправно термореле се препоръчва да се извади от камерата цялото съдържание и да се остави уредът да работи на празен ход около шест часа. В този период трябва да се обърне внимание на продължителността на прекъсванията в работата на компресора.

Ако тя е около 40 минути, всичко е наред, може да се използва хладилникът в обичаен режим. Ако компресорът се включва твърде често или рядко, трябва да се опита да се регулира този момент с помощта на настройките на релето. Ако това не се получи, най-вероятно ще се наложи да се постави нов терморегулатор.

Правила за демонтаж на терморелето

Ако хладилникът изобщо не се включва, ще бъде невъзможно да се извърши описаната по-горе диагностика. Вероятна причина за повредата може да бъде неизправност в електриката на този компонент.

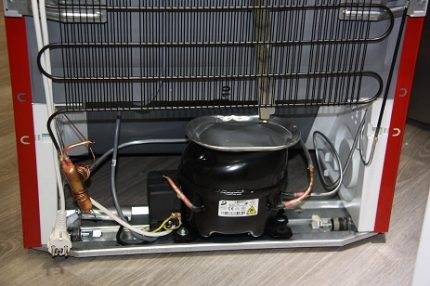

Но проблем може да бъде и неизправност на компресора, например, изгоряла намотка на двигателя. За да се разбере дали терморелето се нуждае от смяна, ще трябва да го свалите от хладилника за изследване.

Обикновено терморегулаторът се намира до регулиращата ръчка, с помощта на която се настройва температурата на въздуха в хладилната камера. Двукамерните модели са снабдени с комплект от две такива ръчки.

Първо трябва да изключите хладилника от мрежата. Следва да откриете мястото, където се намира, както беше описано по-рано. Обикновено трябва да свалите регулиращата ръчка, да премахнете крепежните елементи и да свалите защитните елементи.

След това е необходимо внимателно да огледате уреда, като обърнете особено внимание на проводниците, по които е подадено електрическото захранване.

Всички те имат различна цветова маркировка в зависимост от предназначението. Обикновено за заземяване се взема жълт проводник със зелена ивица. Този кабел трябва да оставите на мира, а всички останали следва да откачите и да свържете един с друг.

Сега хладилникът отново се включва в мрежата. Ако уредът все още не се включва, вероятно терморегулаторът е изправен, но с компресора има сериозни проблеми.

Ако хладилникът изобщо не се включва, причината може да бъде не само неизправност на терморелето, но и повреда на компресора, например, изгоряла намотка на двигателя

Ако двигателят заработи, може да се направи еднозначен извод, че релето се нуждае от смяна. Преди започване на работа не е лошо да се въоръжите със смартфон или фотоапарат, за да записвате последователно всички операции. При инсталиране на ново термореле тези изображения могат да бъдат много полезни, особено за начинаещи.

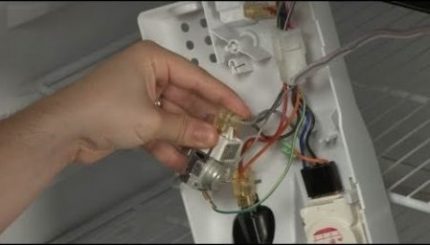

Трябва ясно да запомните коя жила на кабела е била използвана за какви цели. Обикновено за свързване на терморелето с електромотора се използва проводник с черен, оранжев или червен цвят. Към нулата води кафявата жила, жълто-зеленият проводник осигурява заземяване, а чисто жълтият, белият или зеленият проводник е свързан със светлинния индикатор.

За свързване на терморелето се използват проводници с различна цветова маркировка, трябва да запомните предназначението на всеки проводник, за да не ги объркате по време на обратния монтаж.

Понякога свалянето на повредения регулатор не е лесно, особено при външното му разположение. Например, в някои модели хладилници “Атлант” се налага напълно да се свали от пантите вратичката на камерата. За целта е необходимо да се премахне накладката, която е монтирана над горната панта, и да се отвият скритите под нея болтове.

Преди да се премахне дръжката за регулиране, се налага също да се свалят капаците и да се развият крепежните елементи. Всички тези операции трябва да се извършват внимателно. Крепежните елементи и накладките е по-добре да се съхраняват в малък съд, за да не се изгубят. Самият терморегулатор обикновено е завинтен към скобата, трябва внимателно да се свали, да се откачи и извади.

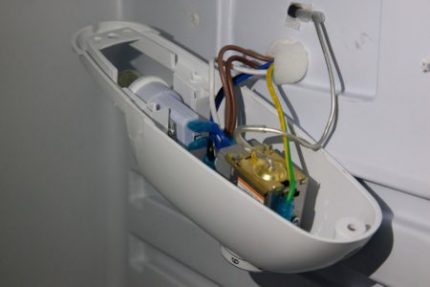

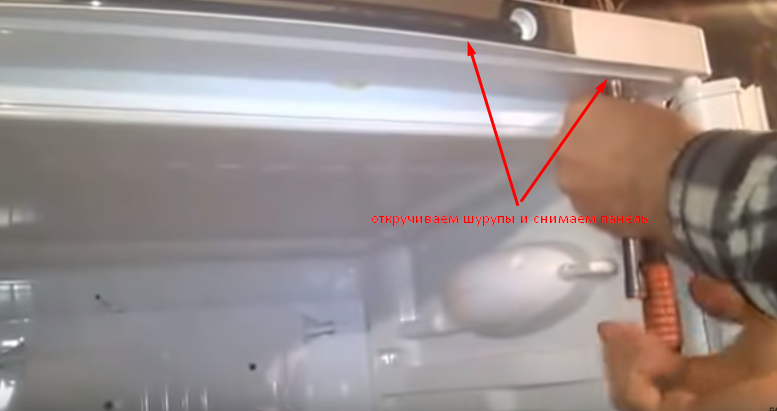

Ако терморегулаторът е разположен вътре в хладилното помещение, обикновено е скрит под пластмасов корпус, където може да бъде монтирана и лампа за осветление

На неговото място се монтира нов терморегулатор, като се спазва обратният ред на сглобяване. Понякога повредата на терморегулатора е свързана с неизправност на така наречената капилярна тръба или силфон. Ако се смени само този елемент, релето може да се остави.

За да се извърши тази процедура, ще трябва да се извади терморелето, като се спазва описаният по-горе начин. Силфонът трябва да се отдели от изпарителя и внимателно да се извади от корпуса на уреда. Сега се монтира нова капилярна тръба, свързва се към изпарителя, а релето се монтира на предишното си място и се свързват откачените проводници.

Смяна на примера на хладилник Стинол

За хладилниците Стинол повредата на реле – е доста често срещано явление, особено след пет-седем години експлоатация.

Най-често тук излиза от строя силфонната тръба, тъй като именно такъв вариант е предвиден от производителя на този елемент. Моделът Стинол-101 има само един компресор, а в Стинол-103 те са два: отделно за хладилното и за фризерното помещение.

Тази схема на контактите на термореле тип К-59 позволява да се състави представа за това кои точно проводници къде трябва да бъдат свързани. Цветната маркировка може да се различава, информацията може да се запази чрез снимки на телефона, подобна схема може също да се нарисува самостоятелно

Автоматиката на различните модели се различава леко, което е отразено в съответните електрически схеми, в останалото тези хладилници са много сходни, затова има смисъл да се разгледа редът на тяхното поправяне едновременно.

За да се разбере, че хладилникът Стинол се нуждае от ремонт или смяна на термореле, трябва да се обърне внимание на следните признаци:

• компресорът работи без прекъсване и не реагира, когато регулаторът е настроен на ИЗКЛ;
• при завъртане на регулиращата дръжка до отметката ИЗКЛ няма характерно щракване;
• температурата в помещенията на хладилника значително надвишава параметрите, зададени при регулирането.

В хладилната камера на Стинол-103 се използва термореле К-59, проверката на маркировката е лесна, тя е посочена на корпуса. За да свалите регулаторните копчета, трябва да използвате тънко шило. Просто трябва да ги подпъхнете и свалите. В модела Стинол-101 има само едно регулаторно копче, а в Стинол-103 – две, по едно за всеки компресор.

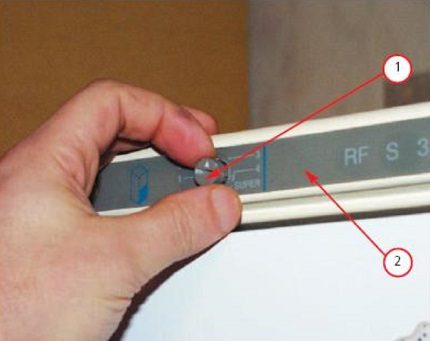

За да свалите регулаторното копче на хладилника Стинол (1), трябва да използвате остър предмет, например шило. След това се отстранява декоративната накладка (2), която се държи от четири издатъка.

След като копчето е премахнато, трябва да свалите декоративната накладка, която има шест издатъка. Това е крехък елемент, трябва да действате внимателно, за да не го повредите. Под накладката има гайки, които трябва да развиете. След това трябва да отвиете винтовете, които закрепват контролния панел.

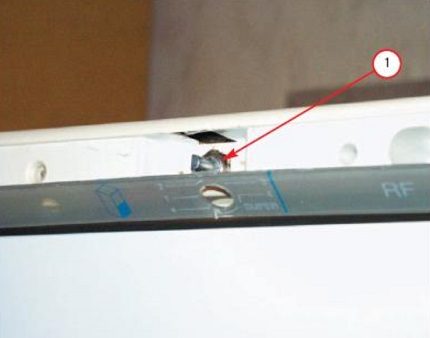

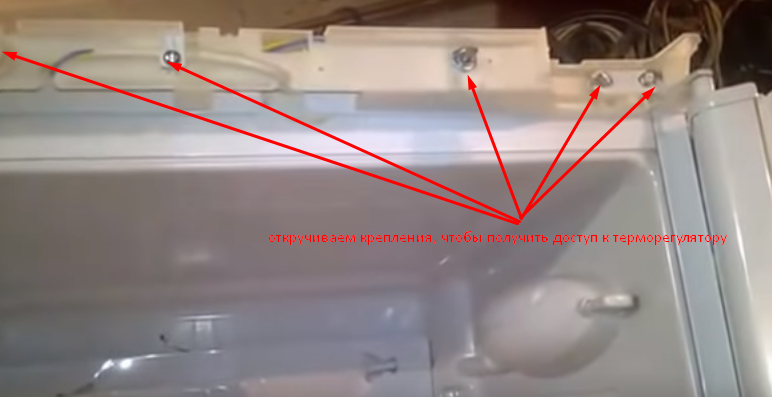

Под декоративната накладка се намират крепежните винтове (1), които държат терморелето в правилно положение, те трябва да се отвият, за да продължите демонтажа на елемента.

Винтовете, които държат пантите на вратичката на хладилника, е най-добре да се свалят последни. За да избегнете възможни повреди, трябва да поддържате вратата. Сега можете да повдигнете панела и да свалите вратичката от пантите.

Следващият етап – премахване на горния капак на хладилника.

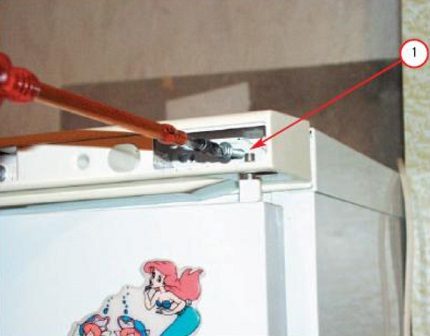

Крепежните елементи, които закрепват контролния панел и пантите на вратата (1) на хладилника Стинол, трябва да се отвиват, придвижвайки се към вратата, а не от нея.

Необходимите крепежни елементи се намират на задната страна. Те се отвиват и капакът се сваля. По този начин ще се получи свободен достъп до терморегулатора.

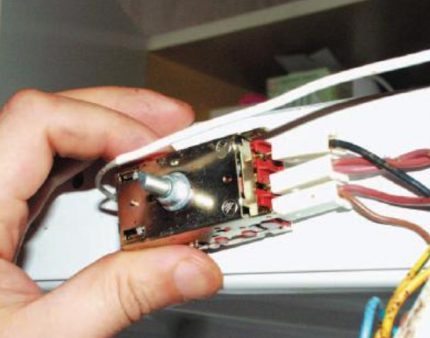

Първо трябва да изключите контактните съединители на релето, след което можете да извадите елемента от контролния панел на хладилника.

След като са свалени вратите и горният панел на хладилника Стинол, можете внимателно да извадите терморелето за оглед и диагностика.

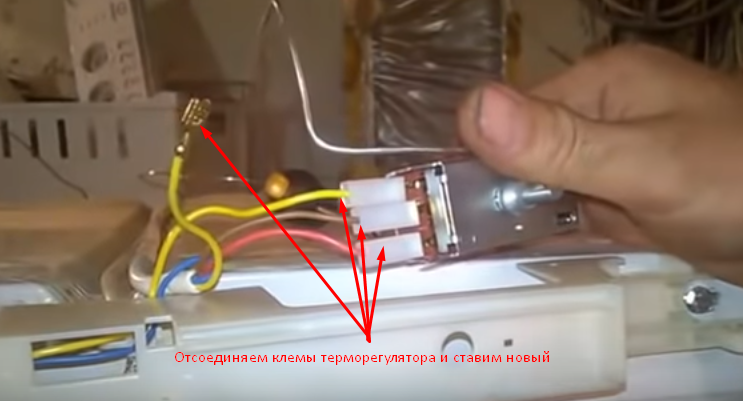

На този етап трябва да запомните или запишете цветовата маркировка на отделните проводници. За да свалите износенната капилярна тръба, трябва да премахнете пластмасовата накладка.

Сега трябва да отвиете крепежния винт и да свалите осветителния блок. Тръбата се изважда през предназначения за това отвор.

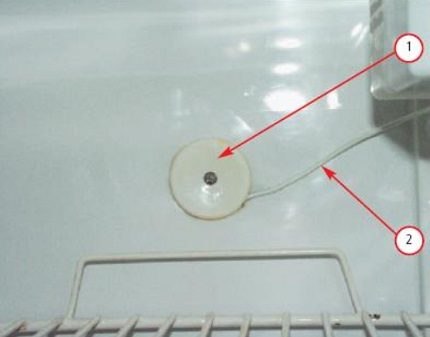

За да продължите замяната на терморегулатора в хладилника Стинол, трябва да свалите накладката (1) в хладилната камера и да извадите капилярната тръба (2).

Нов елемент се монтира по такъв начин, че неизолираният участък в долната му част да бъде надеждно скрит под накладката. Отворът се затваря с пластмасова запушалка, за да се възстанови херметичността на камерата.

Обикновено капилярната тръба стърчи извън терморегулатора. Тя трябва внимателно да се постави под горния капак на хладилника, там има достатъчно място.

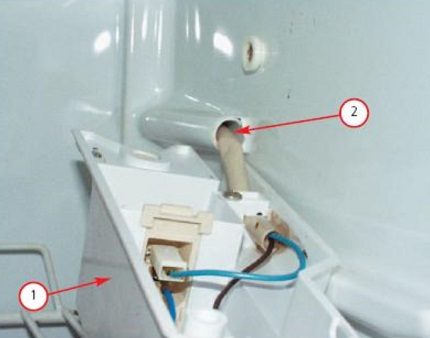

За да се извади капилярната тръба (2) и да се извърши нейната смяна, първо трябва да се откачи блокът за осветление, който е закрепен с винт, вдлъбнат в корпуса му.

Сега трябва да се извърши обратното сглобяване на терморелето и хладилника: да се свържат всички необходими съединения, да се монтира и закрепи капакът на хладилника, да се окачи вратата.

И отново завинтването на крепежа на окачването на вратата се извършва последно, когато останалите подобни винтове вече са монтирани.

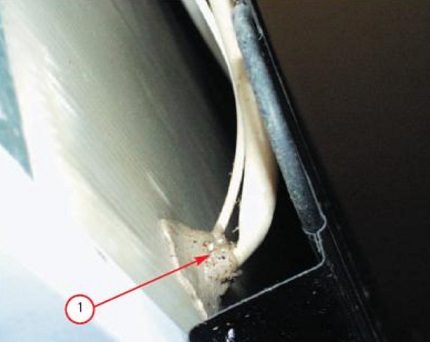

Отворът, който се образува на задния панел по време на ремонтните работи, трябва да се запълни с пластмаса, за да се възстанови херметичността на хладилната камера.

За да се извърши проверка на състоянието на терморелето на хладилник Stinol в домашни условия, може да се използва проста диагностика. Контактите 3 и 4 на такова устройство при стайна температура трябва да остават в затворено състояние.

Ако след свързването им с джъмпер се наблюдава включване на компресора, терморелето е неизправно и е необходима неговата смяна. Ако настройките на терморегулатора са се разстроили, те могат да се коригират чрез завъртане на регулиращите винтове, но това трябва да се направи в сервизен център, разполагащ с необходимото оборудване.

Не по-малко важен функционален възел в конструкцията на хладилника е пусково реле, с устройството, предназначението и методите за ремонт на което ще ви запознае препоръчваната от нас статия.

Изводи и полезно видео по темата

Процесът на смяна на терморелето е демонстриран нагледно в следващия видеоклип, в който майсторът споделя нюансите на извършване на ремонт на хладилна техника от типа Стинол:

Интересни съвети за диагностика на състоянието на релето и неговата смяна на примера на два модела хладилници се съдържат в това видео:

Процедурата за смяна на терморегулатора не може да се нарече твърде сложна. Въпреки това, при неправилно боравене с този елемент може само да се влоши ситуацията. Подробното изучаване на процедурата за извършване на ремонта и вниманието към детайлите ще помогнат за възстановяване на работоспособността на хладилника.

Разкажете за това как избрахте терморегулатор за възстановяване на работоспособността на хладилника. Споделяйте полезни сведения и ценна информация по темата на статията, която може да бъде полезна на посетителите на сайта. Оставяйте, моля, коментари, публикувайте снимки и задавайте въпроси в разположения по-долу блок.
