Как да свържете вградена газова фурна: подробни инструкции с полезни съвети

Вградената битова техника навлиза плътно в нашето ежедневие. Тя стана популярна, защото позволява да спестите площ на работната зона, изглежда много по-привлекателна от остарялото самостоятелно стоящо оборудване, а по технически данни често го превъзхожда.

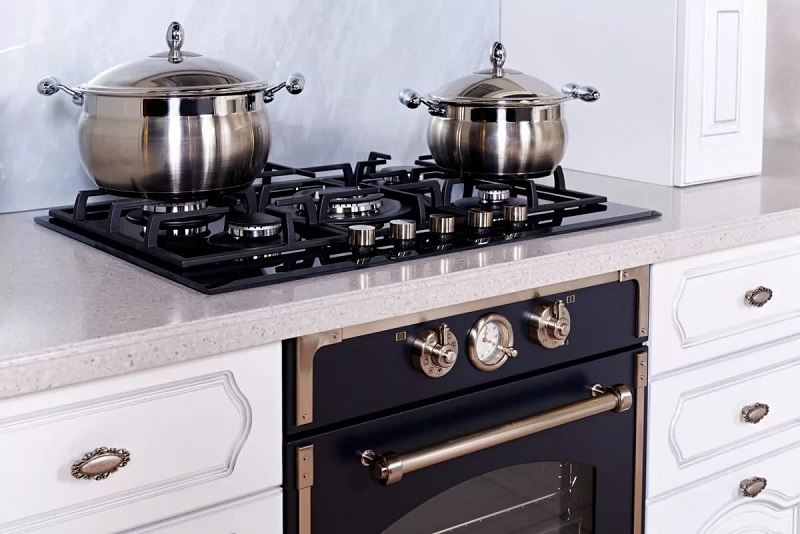

Иновациите не подминаха и фурните, толкова обичани от домакините заради възможността да приготвят вкусни и полезни ястия. Ще разгледаме как да свържете вградена газова фурна, за да спазите нормите за монтаж и да не повредите техниката. В действителност това не е по-трудно от инсталирането на традиционна самостоятелна печка, но някои нюанси са много важни – ще се спрем на тях отделно.

Какво трябва да знаете преди монтажа?

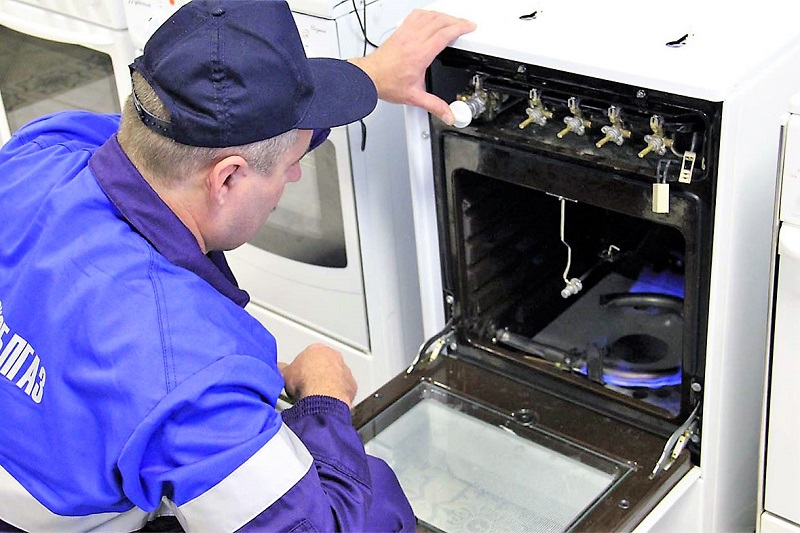

Дори и да се ориентирате отлично в нормативните документи и самостоятелно да извършите всички монтажни работи, последната точка в процеса на свързване ще постави служител на газовата служба.

Той ще провери връзките за вероятност от изтичане, ще се увери в правилното свързване и изправността на фурната, а след това ще издаде разрешително заключение.

Повикването на представител на Горгаз или Облгаз е най-добре да се съобрази с края на монтажните работи. Без официално заключение не препоръчваме да започнете да използвате фурната.

По време на подготовката и инсталирането съветваме стриктно да следвате препоръките на производителя, изложени в инструкцията, и нормативните изисквания СНиП 42-01-2002, действащи вместо СНиП 2.04.08-87.

Запомнете, че изпълнението на предписанията е безопасността на вашето семейство, затова отнесете се сериозно към всякакви дейности, свързани с монтажа на газова техника.

Ето няколко правила, които ще ви помогнат както да спазите нормите, така и да извършите работите по свързване на вградената газова фурна, така че тя впоследствие да стане удобна за използване:

1. Колкото по-малко е разстоянието от фурната до газовата тръба, толкова по-добре. Дължината на маркуча не трябва да надвишава 4 м, в идеален случай – 1,5-2 м.

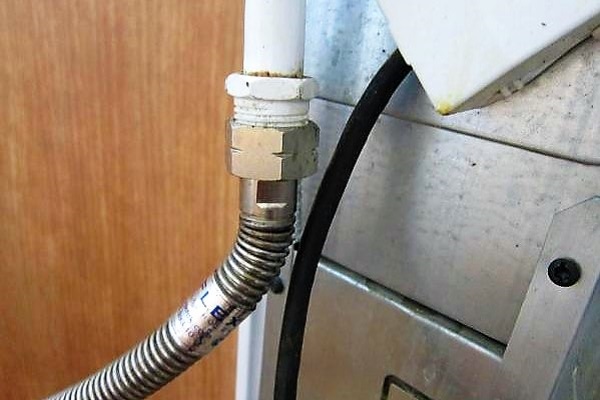

2. Фурната се свързва с тръбата само чрез гъвкава връзка – маркуч, съответстващ на нормите на ГОСТ.
3. Системата за автоматично запалване изисква свързване към електрозахранване. Необходим е отделен контакт със заземяване и УЗО на 16А.
4. За осигуряване на въздухообмен в необходимия обем е необходима добра вентилация – вероятно ще се наложи да се монтира принудителна.
5. За да не прониква газ в жилищните помещения, е необходимо всички съединения да бъдат направени херметични.

Рано или късно ще трябва да се заемете с подмяната на газовия маркуч, спирателния кран или някои части от фурната, затова предварително осигурете свободен достъп до всички важни възли на газоподаване.

Често за оформяне на работната повърхност се използва здраво залепен цялостен плот, понякога много тежък. В този случай контактът и мястото на свързване с газовата тръба трябва да се намират точно зад фурната, на открито място или маскирани от шкафче.

Не е желателно електропроводката и водопроводът да се намират в тясно съседство с газовата тръба или подводката – разстоянието между тях не трябва да бъде по-малко от 20 см.

Подготовка: електрозахранване и вентилация

Нито един газов техник няма да подпише заключение за проверка, ако не се убеди в добрата работа на вентилационната шахта и правилно монтирания контакт, затова препоръчваме да решите въпросите за въздухообмена и електрозахранването предварително.

Контакт или отделен изход на електрокабела е необходим, ако вашата газова фурна е оборудвана с вентилатор, електрически грил, електрическо запалване и е снабдена с електронен панел за управление.

Всички газови фурни могат да се разделят на две категории: със силов кабел и без него. Ако от задния панел на уреда излиза захранващ кабел, то той се нуждае от контакт. Ако не, то клемите за инсталиране на проводник можете да намерите под капака на комутационната кутия – там, на задния панел.

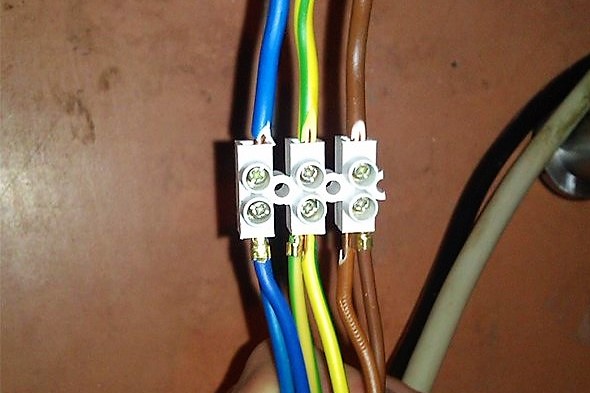

Проводникът не е задължително да завършва с щепсел. Съществува и друг начин на свързване – свързване на жилата директно или чрез клеми. Важно е правилно да се извърши комутацията и да се изолира всеки проводник.

При свързване на газова или електрическа фурна не трябва да се използват удължители, филтри за няколко контакта, тройници. Тук важи същото правило – колкото по-къс е шнурът и колкото по-малко са съединенията, толкова по-добре.

Фурната принадлежи към мощно битово оборудване, затова изисква инсталиране на отделно УЗО на 16 А. Ако паралелно се занимавате с подмяна на окабеляването и сглобяване на електротаблото, то задължително оставете едно място за него на ДИН-рейка в групата на кухненската техника.

С вентилацията големи трудности също не възникват. Обикновено тя се осигурява от отворени прозорци и клапи за проветряване от една страна и вентилационни канали и шахти – от друга. Производителният кухненски аспиратор се приветства, тъй като по време на готвене именно той почиства въздуха от пари и продукти на горене.

Изгорял във фурната обяд – неприятно събитие, но негативът от него се увеличава, ако при липса на добра вентилация домакинствата или съседите започнат да паникьосват заради огромното количество черен дим.

Ако аспираторът не се справя или вентилацията не удовлетворява изискванията, тогава в отвора на шахтата или пластмасовия канал, водещ към същата шахта, се монтира вентилатор, който принудително извежда отработения въздух навън.

Съвети за избор на газов маркуч

По същество прост и не изискващ особен майсторлък, но много отговорен момент – присъединяването на газовата фурна към тръбата, подаваща горивото в апартамента или къщата. Тук е важно и правилно да се избере маркучът-подводка, и херметично да се свърже с фурната и тръбата.

Ако не сте уверени в силите си, по-добре поверете свързването на служител на Горгаз. Той ще инсталира проводката и веднага ще провери нейната изправност, а съединенията – за херметичност.

Когато викате майстор, може да попитате кой газов маркуч е по-добре да изберете.

Днес в магазините могат да се срещнат изделия, различии по материали на изработка:

• евтини гумено-тъканни подводки с експлоатационен срок до 5 години;

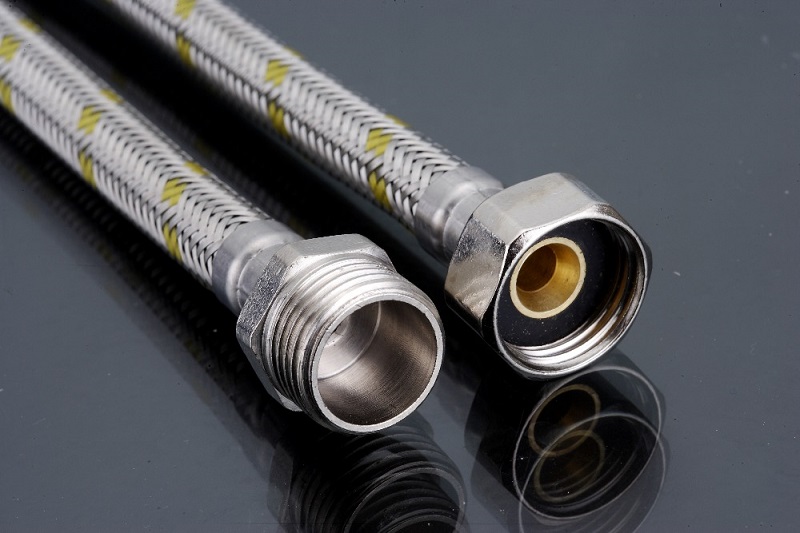

• гумени маркучи в металлическа оплтетка, надеждни и готови за монтаж;

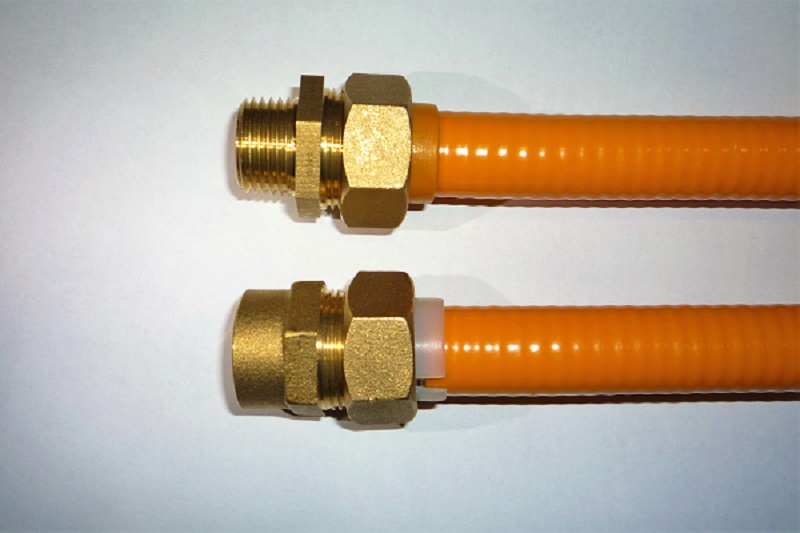

• двуслойни армирани ПВХ маркучи;

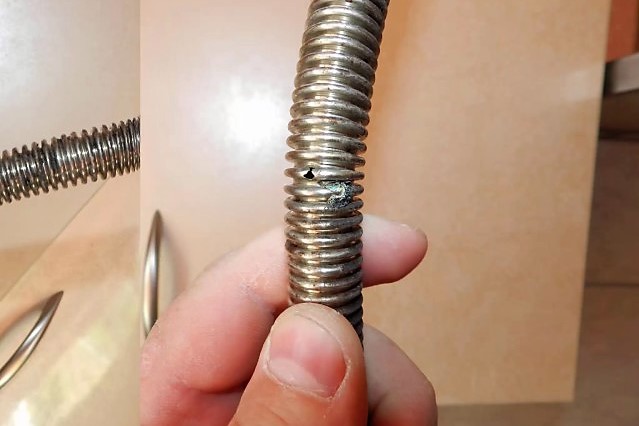

• силфонни тръбички.

Могат да предложат и кислороден маркуч – изглежда як и надежден, но не се съгласявайте. Тези изделия са вече забранени за уопотреба по редица причини, и една от тях е актуална именно за кухнята. Материалът на маркуча се разрушава при попадане на мазнина, а това – вероятност от изтичане на газ със всички трагични последствия.

Няколко съвета при избора:

Не забравяйте заедно с маркуча да купите диелектрик за газовата тръба и спирателен кран – ако той още не е монтиран. Имайте предвид, че за монтажа на крана ще трябва да прекъснете магистралата, т.е. да извикате служител от газовата служба.

Инструкция за инсталиране на газова фурна

Целият процес на инсталиране може да се раздели на 3 части: 1-ва – това е продължение на подготовката, втора – непосредствено монтиране на вградената фурна, 3-та – свързване на фурната с газоподаващата магистрала. Ще разгледаме всичко подробно, за да останат възможно най-малко въпроси относно това как правилно да инсталирате и свържете фурната към газ в жилищно помещение.

Етап #1 – разопаковане и проучване на инструкцията

Първият етап много хора пренебрегват, въпреки че изправността на техниката е едно от условията за правилното ѝ функциониране в бъдеще.

За да се уверите, че фурната е готова за монтаж, разопаковайте я и я проверете от всички страни, а именно:

• Лицевата страна, на която се намират контролният панел и вратичката на фурната – по тях не трябва да има драскотини, пукнатини, вдлъбнатини, петна. Защитното фолио до завършване на монтажа не се препоръчва да се сваля.
• Задната стена, където върху видимите или скрити под капаците части се намират елементите за свързване на уреда към електричество и газ.
• Вътрешните повърхности, разположени зад вратичката.
• Издадените елементи – механичните копчета за регулиране на мощността и задаване на режими, дръжката на вратичката.

След това вземете техническия паспорт и проверете комплектацията: тави, решетки, оборудване за грил, монтажен и крепежен комплект.

Комплектът за монтаж – това са чифт водачи и няколко самонарезни винта с шайби. Не се учудвайте – за монтажа на съвременната техника не се изисква голямо количество крепежни елементи.

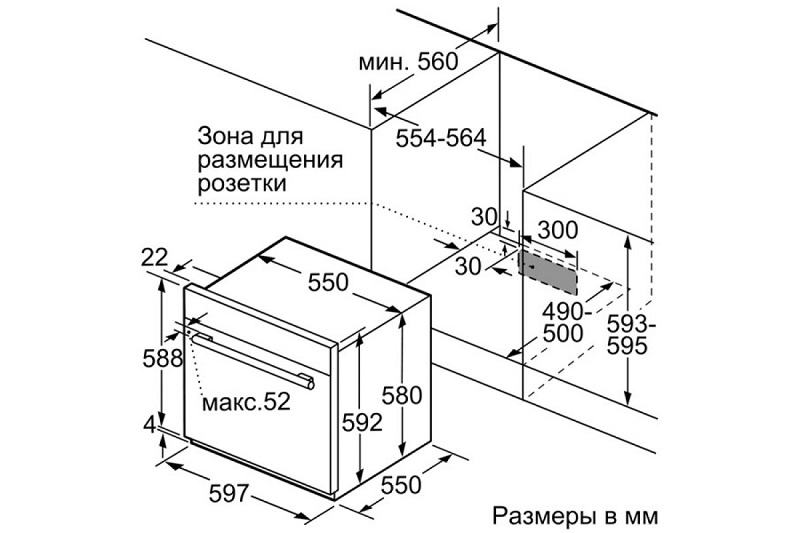

Инструкцията за инсталиране – това са чертежи, схеми и ред на действия, представени под формата на списък. Чертежите препоръчваме да проучите още при поръчката на кухненския гарнитур, за да не възникнат разлики в размерите.

След като се уверите, че всичко е наред и на мястото си, можете да се заемете със свързването на маркуча, проводниците и монтажа на корпуса на фурната в нишата – обикновено тези дейности се извършват едновременно.

Етап #2 – подготовка на ниша за монтаж

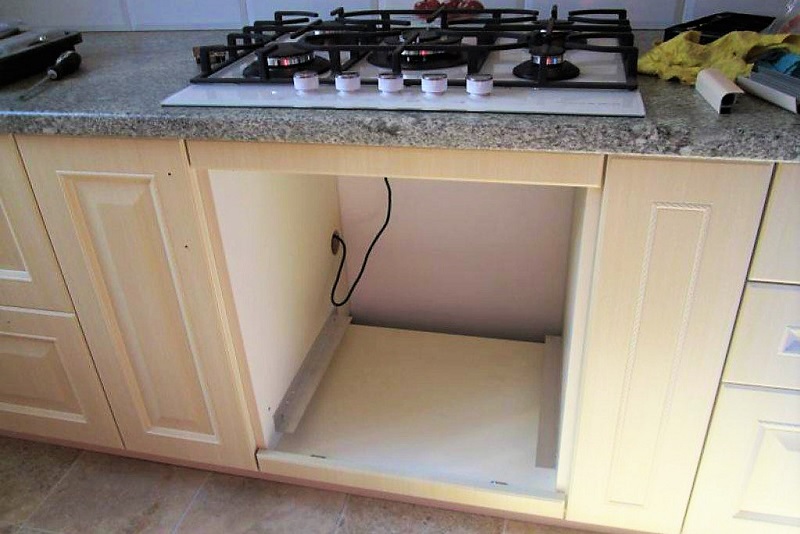

Размерите на фурните са стандартни, както и кухненските гарнитури, но трябва да се проследи, че габаритите на подготвената ниша и на фурната съвпадат. За целта фурната се вкарва в нишата – тя трябва да влезе плътно, но с малка междина за закрепване към водачите.

За осигуряване на циркулация на въздух в долния панел, под фурната, се изрязва малка секция, чиято ширина е равна на ширината на уреда, а височината – приблизително 10 мм. Със същата цел се оставя малка междина между стената и задната стена на уреда.

Според чертежа, фурната се монтира или директно на дъното на нишата, или на водачи, закрепени отстрани или на горния панел – по препоръка на производителя. Последният щрих е закрепване на корпуса с самонарезни винтове, така че при експлоатация да не загуби стабилност.

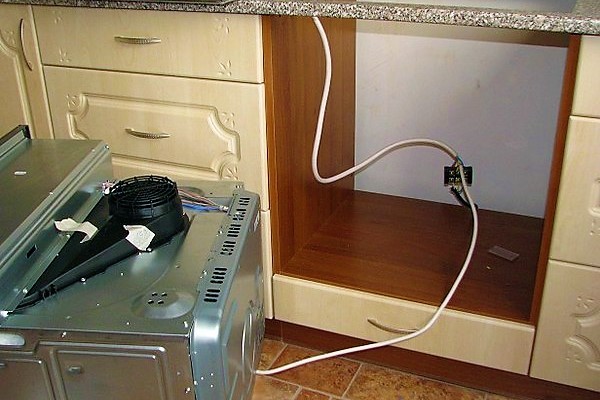

Свързването на електропровода и маркуча се прави още преди да се фиксира окончателно корпусът.

Етап #3 – свързване и тестване

Може да са необходими инструменти и материали:

• отвертка;
• газов ключ;
• разводен ключ;
• фум-лента;
• сапунен разтвор.

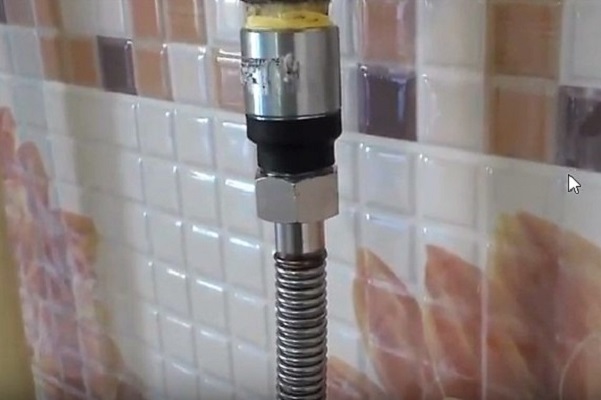

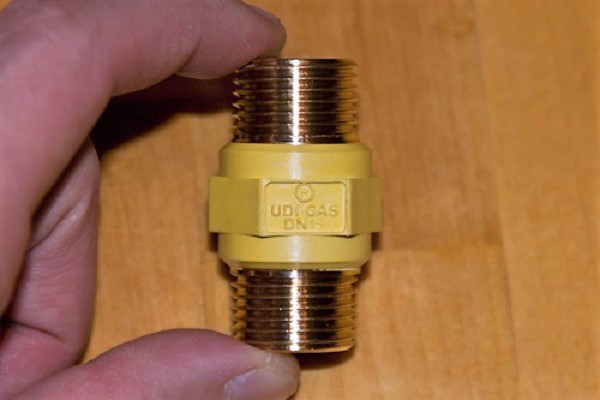

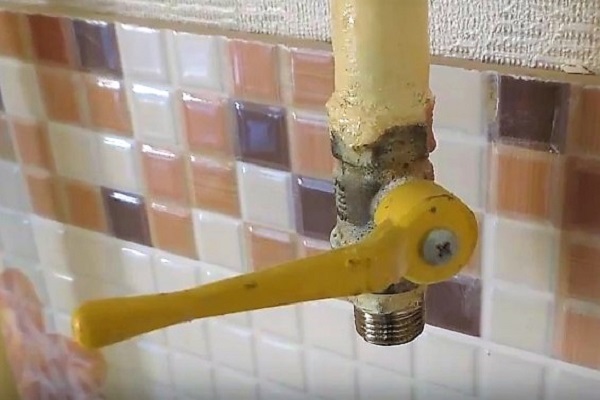

Според нормите, за инсталиране на фурна е необходим отделен извод на тръба с монтиран кран за спиране на газоподаването в случай на ремонт или авария. Подводката се свързва чрез диелектрична вложка, която осигурява допълнителна защита.

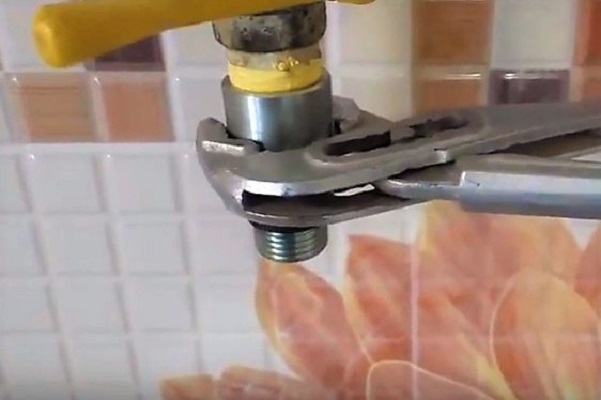

Как правилно да се монтира диелектрикът – във фотогалерията:

С другия край маркучът се свързва към фурната. Имайте предвид, че дължината на маркуча трябва да е достатъчна за свободно свързване в момента, когато уредът все още не е поставен в нишата – тоест подводката трябва да е достатъчно дълга. В това е една от особеностите на монтажа на вградената техника.

Тестването се извършва по стария 'дядовски' начин: покрива се съединението със сапунен разтвор и се пуска газ. Ако на мястото на съединението няма мехурчета, значи свързването е успешно.

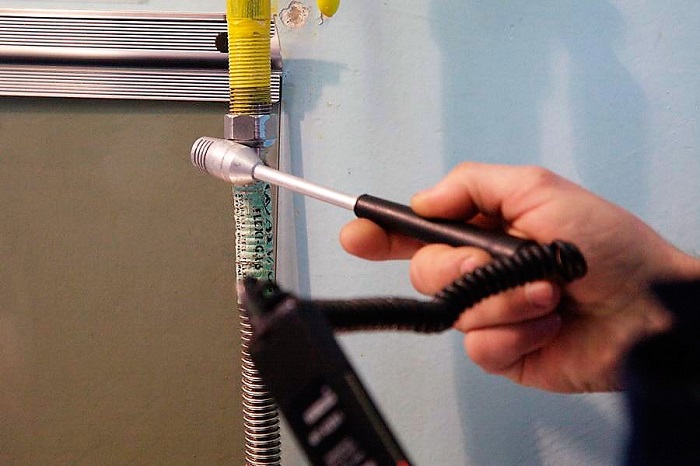

Извиканият представител на газовата служба ще засвидетелства факта на свързването, а за проверка на концентрацията на газ във въздуха ще използва газоанализатор – електронен уред, който бързо открива теч.

В противен случай ще трябва да се занимаете с по-внимателна херметизация на съединението или все пак да изчакате майстора и да му възложите тази работа. След свързването на газа може да се извърши комутация на електропроводите или просто да се включи щепселът на фурната в предварително монтиран контакт.

Последно действие – монтиране на вече свързаната фурна в шкафа, затягане на крепежните елементи и още едно, финално тестване.

Изводи и полезно видео по темата

Видео #1. Съвети от потребител, който самостоятелно е свързал фурната:

Видео #2. Препоръки за монтаж от производителя Ханса:

Видео #3. Относно реда за свързване:

И последна препоръка: непременно действайте в двойка с представител на газовата служба. Ако свързването се извърши без участието на Горгаз и настъпи авария, която причини вреда на здравето или повреда на имущество, ще ви грози значителни глоби.

Санкции са възможни и при поредна планова проверка – ако монтирането на новото свързано оборудване не е регистрирано и не е потвърдено документално. Действайте според закона и безопасността ви е гарантирана!

Пишете, моля, коментари, задавайте въпроси и публикувайте снимки по темата на статията в разположената по-долу блок форма. Разкажете за собствения си опит в свързването на газова фурна. Не е изключено известните вам технологични тънкости на процеса да са много полезни на посетителите на сайта.
