Свързване на газовата готварска повърхност: инструктаж за безопасно свързване

Етапите на инсталиране на разделно газово оборудване – котлон и фурна – са подобни на монтажа на обикновена газова печка, но имат и свои особености. Понякога потребителите извършват само свързване на газовия котлон, тъй като не ползват фурната или предпочитат електрически модел.

Ако сте решили самостоятелно да извършите монтажните работи или искате да контролирате работата на специалистите, предлагаме да разгледаме по-подробно как да свържете газовия котлон със собствени ръце.

Етапи на свързване на газов котлон

Процесът на инсталиране на оборудването отнема не повече от час, основната част от времето отива за подготвителни работи и повикване на майстор за получаване на заключение.

Различават се четири етапа:

За всеки етап стоят множество подготвителни мероприятия: закупуване на газово оборудване и придружаващи материали, съгласуване на време за повикване на специалист, подготовка на кухненски модули за вграждане на уредите. Нека разгледаме всеки етап поотделно, за да предотвратим възможни грешки.

Етап 1 – подготовка на оборудването и инструментите

Препоръчваме да закупите котлона предварително. Ако няма такава възможност, трябва да разберете точните размери. Обикновено всички 4-горелкови модели отговарят на стандарта 50*60 см (+/- 2 см), 3- и 2-горелковите съответно са по-малки по ширина.

За монтаж е необходим кухненски шкаф с работна ширина минимум 60 см, така че от ръбовете на котлона да остават поне по 5 см плот за стабилност и здравина.

Освен газовото оборудване ще трябва да закупите следните материали:

• диелектрична вложка;
• гъвкав газов маркуч (1 или 2);
• ленена нишка.

Крепежните елементи за монтаж обикновено се доставят в комплекта, затова не е нужно да ги купувате.

Ако сте решили здраво да закрепите котлона на плота, ще ви трябва и уплътнител – универсален състав за всякакви видове материали: камък, дърво, метал.

От инструменти ще е необходим стандартен комплект, който обикновено има всеки домашен майстор: чифт газови ключове, отвертка, клещи. Ако е необходимо рязане на метална тръба, това е грижа на представителите на обслужващата организация – не е позволено самостоятелно да извършвате каквито и да било действия с тръбите за подаване на газ.

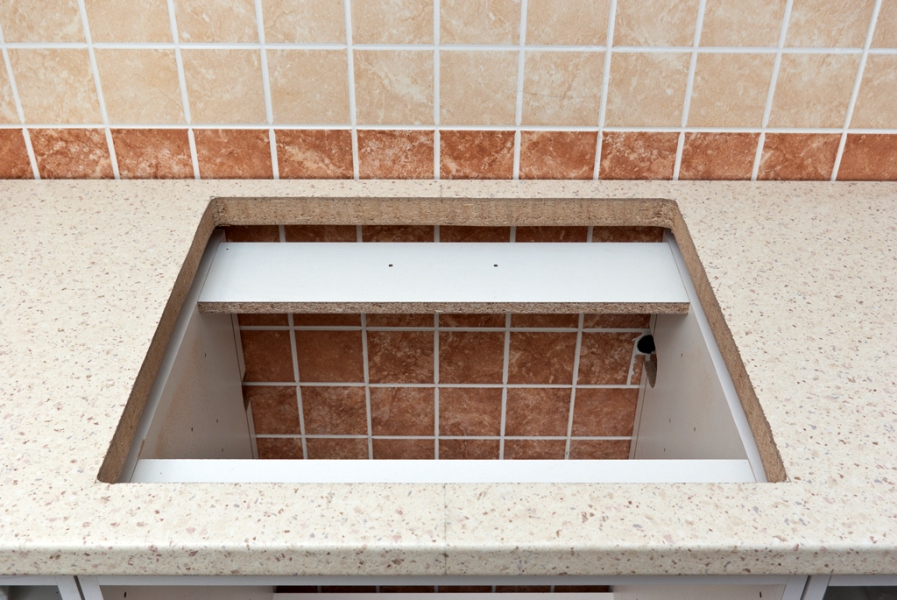

Етап 2 – изрязване на отвор в плота

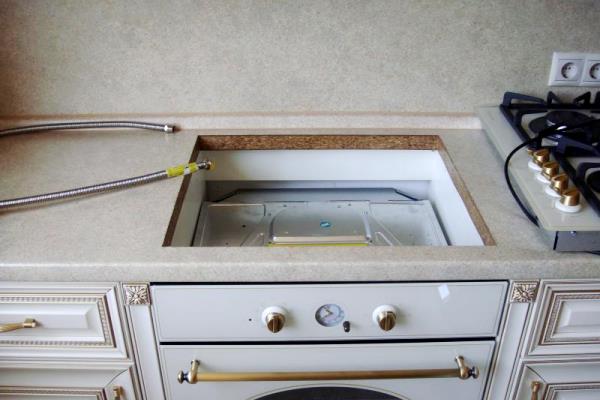

Знаейки точните размери на котлона, можете предварително да направите отвор в плота. Разбира се, в завода биха се справили по-професионално, защото е много важно да се изреже акуратен правоъгълник с прави ъгли и равни страни.

Ако се настрои дължината и ширината на отвора „по размер“ и идеално се изравнят ръбовете, тогава котлонът ще стои стабилно и без използване на уплътнител.

Помощта на мебелисти ще е необходима, когато плотът е изработен не от ПДЧ, MDF или дърво, а от по-здрав материал – изкуствен камък.

Ако сте решили самостоятелно да направите отвора, използвайте лек и производителен инструмент – например, електрически прободен трион.

Ред на действията:

1. Уточнете отново размерите на котлона, проучете схемата за инсталиране.

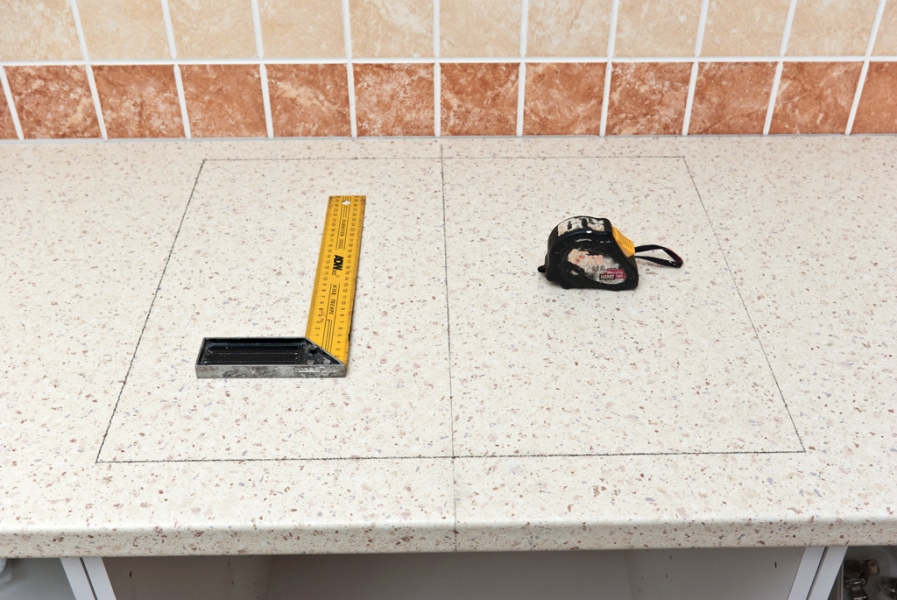

2. Направете върху плота разчертаване с препоръчителното отстояние от стената.
3. По периметъра залепете хартиено тиксо, с молив или маркер начертайте контурите на фрагмента, който трябва да се премахне.
4. С електрически прободен трион изрежете отвора. Първо препоръчват да направите близкия разрез, след това – до стената, и накрая – страничните.
5. Премахнете изрязаното парче от плота.
6. Ако котлонът е под ръка, веднага направете „пробване“.

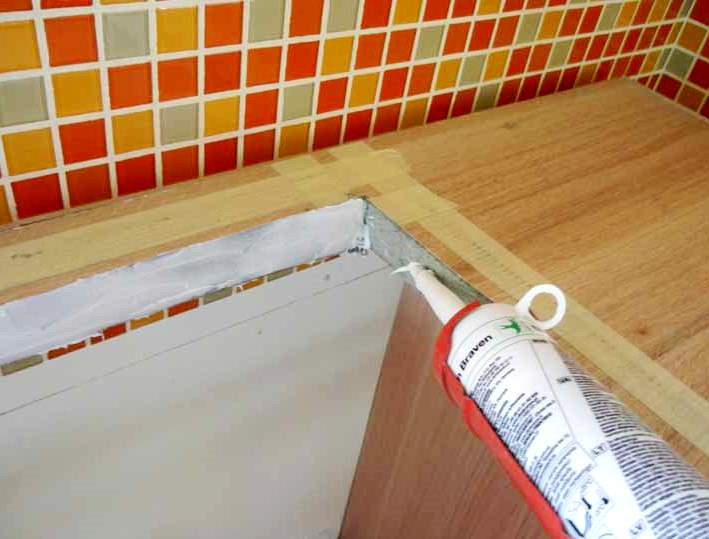

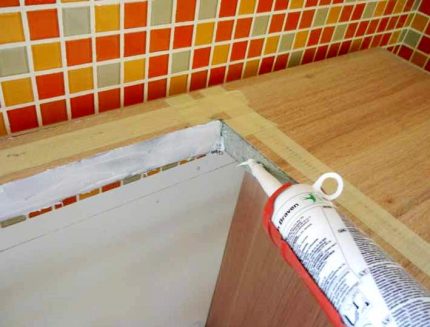

Ако материалът на плота на местата на среза се рони, можете да обработите краищата с всякакъв лепилен състав, но първо трябва да шлайфате и да изпрашите. За ПДЧ използват санитарен силикон – той допълнително защитава краищата от влага.

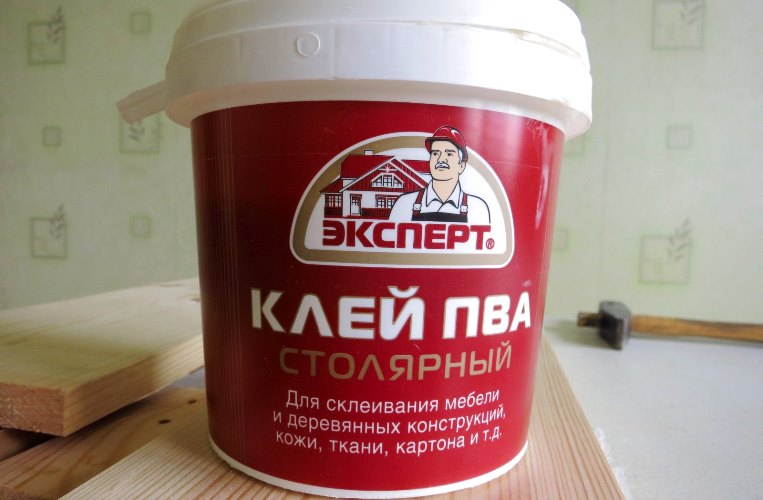

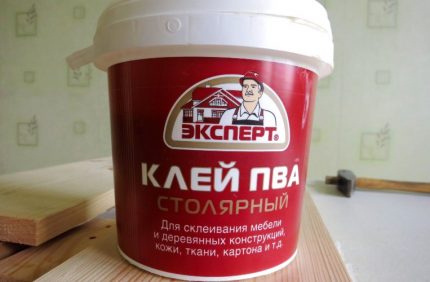

Силиконовият уплътнител образува филм, който с времето се отделя от ПДЧ, затова мнозина използват влагоустойчиво (индекс 3D) лепило PVA

Може да се използва и термофолио или рефлектор от алуминиево тиксо, за да се предотврати въздействието на високата температура върху плота.

Етап 3 – свързване на котлона към електричеството

Съвременните готварски панели са оборудвани с функция за електрозапалване, следователно ще е необходима инсталация на контакт за захранване.

Често заедно с газовата готварска плоча се монтира и електрическа фурна. За свързване на уреда с мощност до 3,5 kW ще са необходими:

• трижилен кабел ввг-п 2,5 мм;
• контакт 16 A със заземяване;
• ако в комплекта няма свързващ кабел – то кабел ПВС 3*2,5 мм и щепсел.

За по-мощна фурна ще са необходими кабел 3,5 mm и контакт 40 A.

По норми, височината на монтаж на контакта – не по-висока от 90 cm, като той не трябва да се намира на едно ниво с готварската плоча.

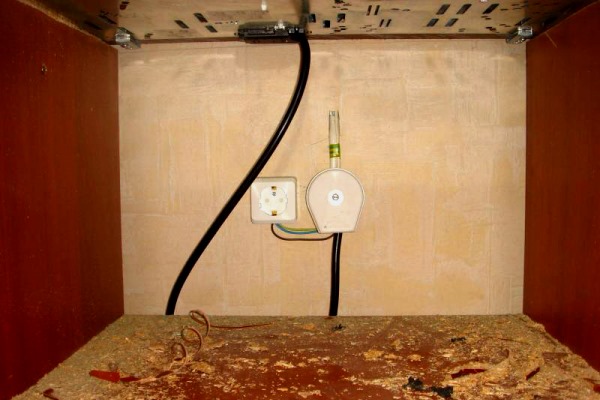

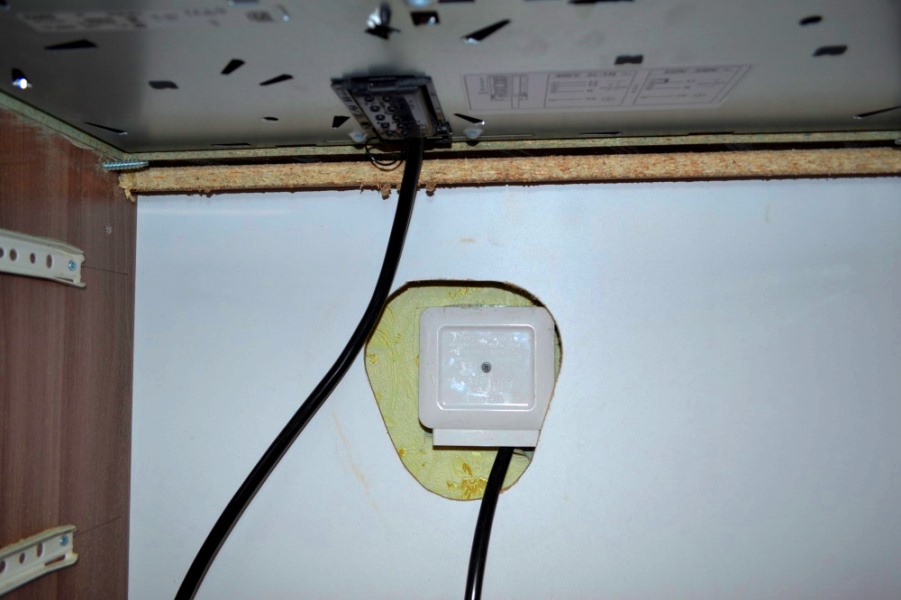

Контактът се монтира на стената под плота, и ако шкафът има „глуха“ стена, ще е необходимо да се изреже отвор за свободен достъп.

За защита в ел. табло се инсталира отделно УЗО или диференциален прекъсвач – отделно на линията на газовото оборудване за приготвяне на храна.

Монтажът на контакта се извършва по стандартен начин: първо в стената се закрепва монтажна кутия, след това се свързват клемите, отгоре се закрепва декоративния панел. Повече подробности за монтажа на контакти за електрически печки можете да прочетете в този материал.

Правила за безопасност:

• производителят препоръчва да се използват услугите на професионален електротехник;
• на долната страна на уреда се намира табелка с технически характеристики, които се изискват от електрическата мрежа, от които не може да се отклонява;
• електрическият кабел не трябва да се усуква, притиска, полага близо до остри ъгли;
• след монтажните работи е необходимо да се изолират всички тоководещи елементи и да се осигури защита от случайно допир.

Последващи ремонтни работи трябва да се извършват само с уреда, изключен от електрическата мрежа.

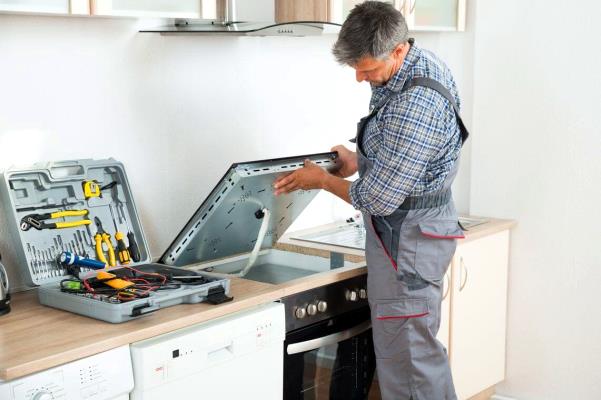

Етап 4 – свързване на котлона с газовата магистрала

За правилното свързване на готварската повърхност към газ е необходим гъвкав преходник – маркуч с дължина не повече от 2 m. Често, поради неудобно разположение, се използват и по-дълги маркучи, но това е забранено според правилата за експлоатация на газовото оборудване.

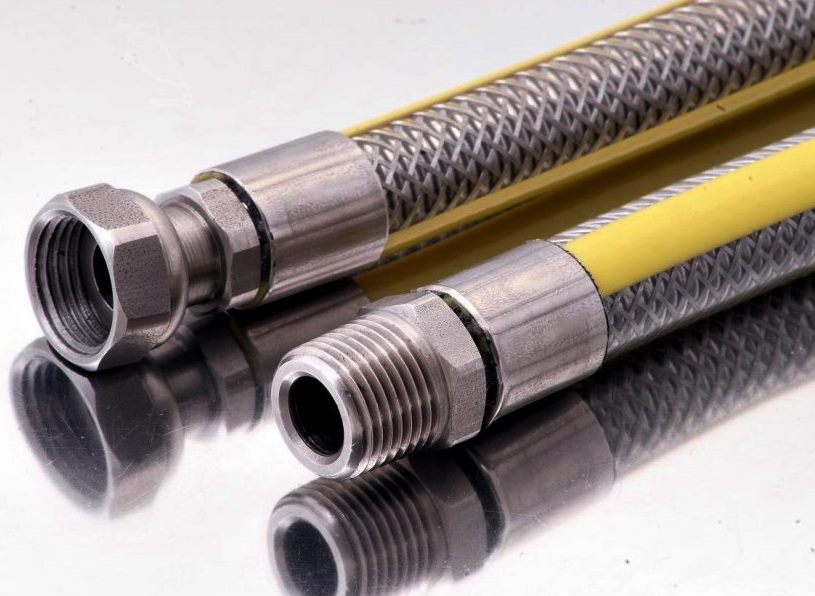

В продажба можете да намерите различни газови подводки с платнена, гумена и метална оплетка. Все по-популярни стават сифонните маркучи, които се отличават с устойчивост на износване и по-дълъг срок на експлоатация.

Газовите маркучи могат да се разпознаят по жълтата маркировка, нанесена върху съединителите или по цялата дължина. Отличителни черти на подводката – здравина, гъвкавост, устойчивост на деформация.

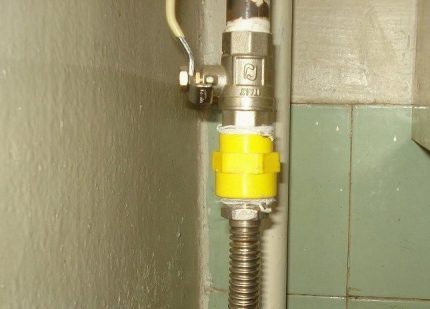

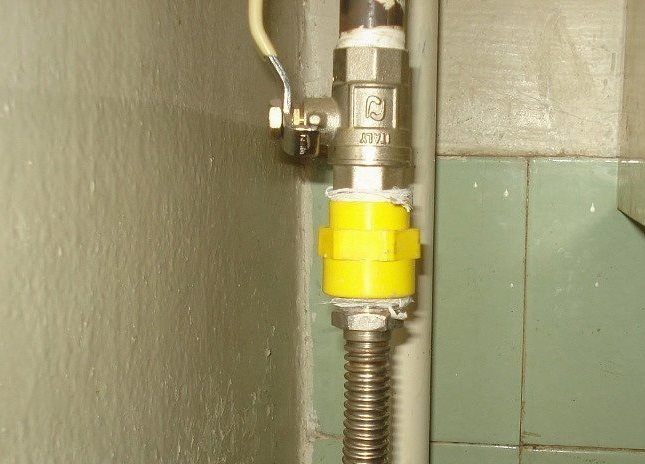

Освен маркуча ще е необходима диелектрична вложка. Тя се монтира на тръбата пред спирателния кран.

Диелектрикът служи като средство за безопасност – предпазва от блуждаещи токове както оборудването, така и потребителите.

При монтажниците са популярни диелектричните муфи с външна или вътрешна резба. Те се различават по диаметър на резбовата част, конструкция резба/гайка, външен дизайн.

Да предположим, че муфата вече е инсталирана, тогава действаме в следния ред:

• Газовият маркуч свързваме към диелектрика. Ако няма – то към металната тръба веднага след крана. За плътност на прилепването използваме лен или фум-лента.

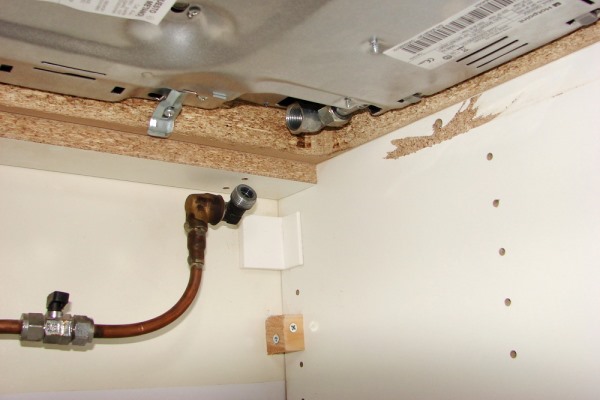

• От долната страна на панела намираме малка тръбичка с резба и навиваме маркуча по същия начин.

Повече никакви действия не е необходимо да се извършват.

Ако искате едновременно да свържете газова плот и фурна, трябва да използвате две подводки. Но имайте предвид, че свързването чрез тройник не се одобрява от всички представители на Горгаз! Например, служители на МосГаз издават предписание и настояват за разводка на газовата тръба.

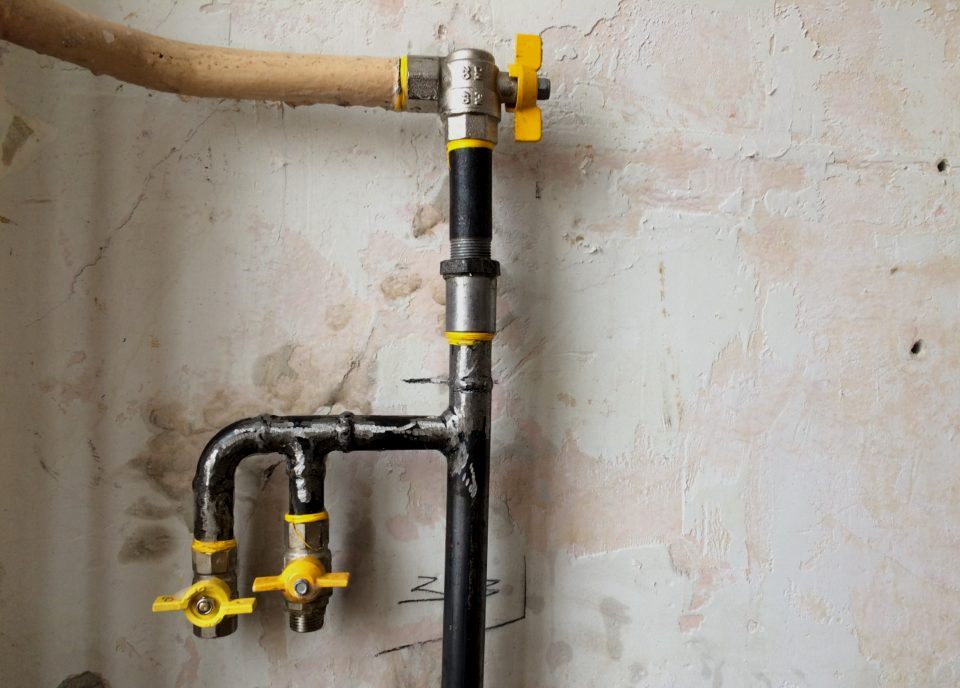

За разводката ще са необходими заваръчни работи, които могат да извършат само работници на обслужващата организация. Плащането на процедурата става за сметка на собственика на жилището.

Такъв начин на свързване се счита за по-правилен по две причини:

• намалява броят на резбовите съединения, поради което се увеличава херметичността и безопасността;
• спирателни кранове се монтират на двата извода – при използване на тройник се запазва един общ кран.

Напомняме, че всички действия, ако решите да се свържете самостоятелно, трябва да се съгласуват с работници на Горгаз или Облгаз – и тогава няма да възникнат непредвидими ситуации, завършващи със скъп ремонт.

Етап 5 – проверка на херметичността и тестване

Можете сами да проверите херметичността на резбовите съединения. За целта трябва да се въоръжите с четка и да ги покриете с сапунен разтвор.

Но окончателните заключения ще направи проверяващият служител – той също ще провери подводката за херметичност, а след това ще състави заключение, в което ще бъдат посочени датата на посещение, марките и серийните номера на газовото оборудване, типът на подводката.

Не се препоръчва да започнете експлоатацията преди пристигането на служителя от газовата служба, при случайно изтичане цялата отговорност пада върху плещите на собственика на жилището. Но основното все пак е безопасността на близките и роднините, затова не си струва да бързате и да рискувате.

Нюанси при свързване към газов балон

Ако в градовете и големите села жилищните сгради и апартаментите се свързват към природен газ, то в селата и вилните зони често използват бутилки с втечнено гориво. Това се обяснява с това, че в близост до населените места няма изградена газова магистрала.

Етапите на свързване на газовата готварска плоча към бутилката са същите като при обикновеното свързване към тръбата. Разликата се състои в това, че при използване на бутилки се доработват уредите, за да протича процесът на горене по-ефективно.

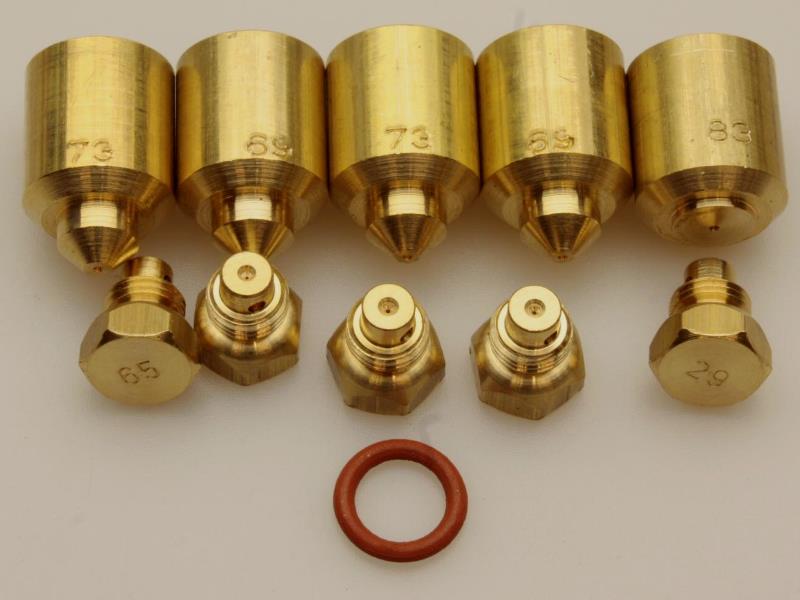

При свързване на бутилката се наблюдава повишено налягане, поради което възниква недостиг на кислород. В резултат – нехарактерен за горенето на газ жълт пламък и голямо количество сажди. Проблемът може да се реши като се сменят дюзите, предназначени за природен газ – метан, с аналози за втечнен газ.

Често комплектът дюзи за втечнен газ е включен в комплекта на новата готварска плоча. Ако те липсват, трябва да се закупят отделно в специализиран магазин.

Процесът на смяна на дюзите е прост, инструкцията може да се намери в ръководството за инсталиране на уреда.

Всички работи по доработка на оборудването се извършват при изключена бутилка – тя се присъединява последна.

Какво още трябва да се помни при свързване на готварската плоча към втечнен газ?

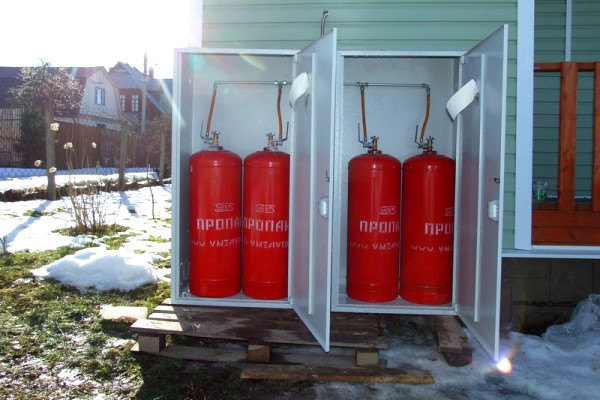

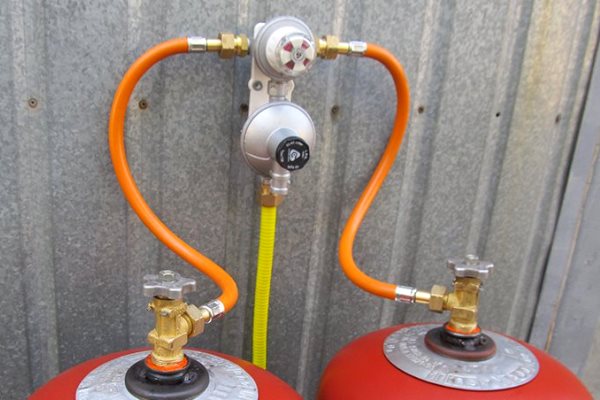

При използване на няколко бутилки се прилага свързваща рампа, която намалява изпаряемостта на горивото и намалява риска от замръзването му в редуктора.

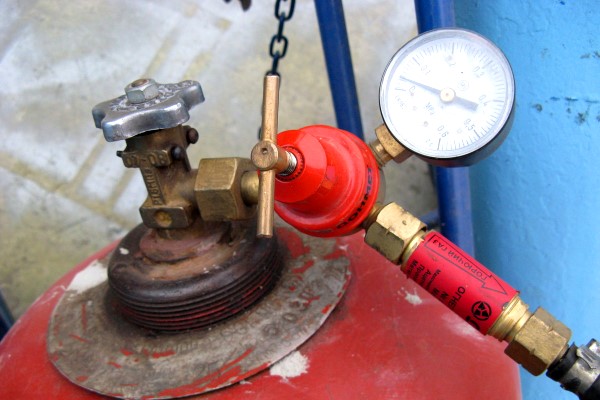

След монтажа на всички елементи е необходимо да се провери работата на готварската плоча. Първо се тества за херметичност с помощта на сапунен разтвор. След това се отвива вентилът на бутилката и се извършва регулиране на редуктора. Ако пламъкът е жълт или има много сажди – е необходимо да се понижи налягането, като леко се притегне вентилът.

И накрая трябва да поканите служител на Облгаз, за да потвърди и регистрира факта на свързване на новото оборудване. В бъдеще обслужването ще се извършва от съответната организация.

Изводи и полезно видео по темата

Подготовка на плота и нюанси на монтажа на котлон:

Видеоинструкция и полезни съвети:

Правила за свързване към газовата тръба:

Каквито и действия да извършвате с газовото оборудване, те трябва да отговарят на изискванията за монтаж и на правилата за безопасност.

Преди започване на работите препоръчваме да проучите разпоредбите на СНиП 42-01-2002, а след това – инструкцията на производителя. Всякакви отклонения от нормите свалят техниката от гаранция и заплашват с неприятности с газовиците, най-малката от които е глоба.

Моля, разкажете на нашите читатели за своя опит със свързване или замяна на газов котлон. Оставяйте своите коментари, качвайте снимки, задавайте въпроси – блокът за контакт се намира под статията.
