Инсталация на газова фурна: нормативи и изисквания за безопасност за свързване на газова фурна

Битовият газ е опасна субстанция, изтичане може да застраши здравето и дори живота. Затова монтажът на газова фурна трябва да се извършва професионално, при спазване на всички изисквания за безопасност.

Всичко за нормативните изисквания за монтажа на фурната и неговото изпълнение ще научите от предложената от нас статия. Ние подробно описахме реда на монтаж на този вид битово оборудване и свързването му към газоснабдяването. При нас ще намерите ценни съвети и списък от действия, изпълнявани за проверка на херметичността на свързващите възли.

Безопасността преди всичко

Изтичането на битов газ е изключително опасна ситуация, която може да доведе до сериозно отравяне, експлозия, повреда на имущество и смърт на хора. Това се случва рядко, а причината за нещастията обикновено е обща – грешки при свързване на уреди и нарушаване на условията за тяхната експлоатация.

Съвкупността от правила и норми за безопасност се свежда до това всички съединения на газови тръби и уреди да бъдат херметични, а броят на такива възли трябва да бъде минимален. След като изучите правилата за монтаж на газови битови уреди, дори домашен майстор може да се справи с тази задача.

Качествената техника не е евтина, затова не трябва да пестите от правилното свързване на уреда. Монтажните работи ще струват около 20 €, включително материалите.

В хода на работите е необходимо да се спазва редът на действия при свързване на оборудването, да се използват подходящи материали и да се следват точно инструкциите. След приключване на работите се извършва проверка на всички съединения. Спазването на правилата ще позволи да се получи необходимият резултат – безопасно монтирана и свързана газова фурна.

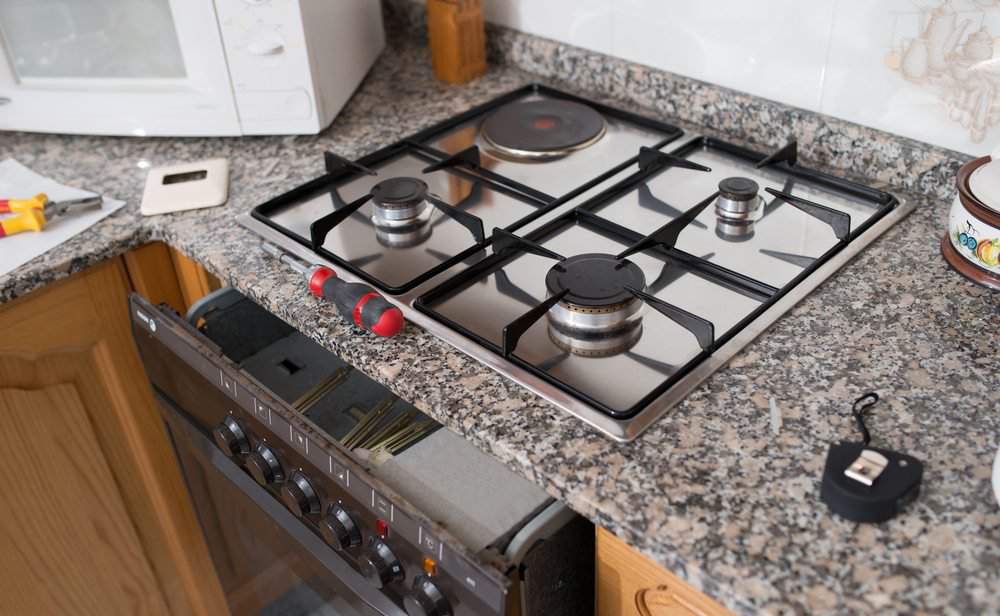

При монтаж на вградена газова фурна със собствени ръце, най-честото нарушение е използването на тройник за газова тръба, към която вече е свързан плотът за готвене.

Неопитните майстори смятат, че ако това работи с водопровод, то и за системата за подаване на газ ще стане. В резултат се получават три съединения, които трябва внимателно да се уплътнят.

Според правилата свързването на фурната и плота за готвене трябва да се извършва отделно, като към всеки уред се води негова собствена тръба. Броят на съединенията в този случай ще намалее до две.

На практика използването на тройник може да бъде напълно безопасно. Ако резбата е правилно херметизирана, не е толкова важно дали са направени две или три връзки при свързването.

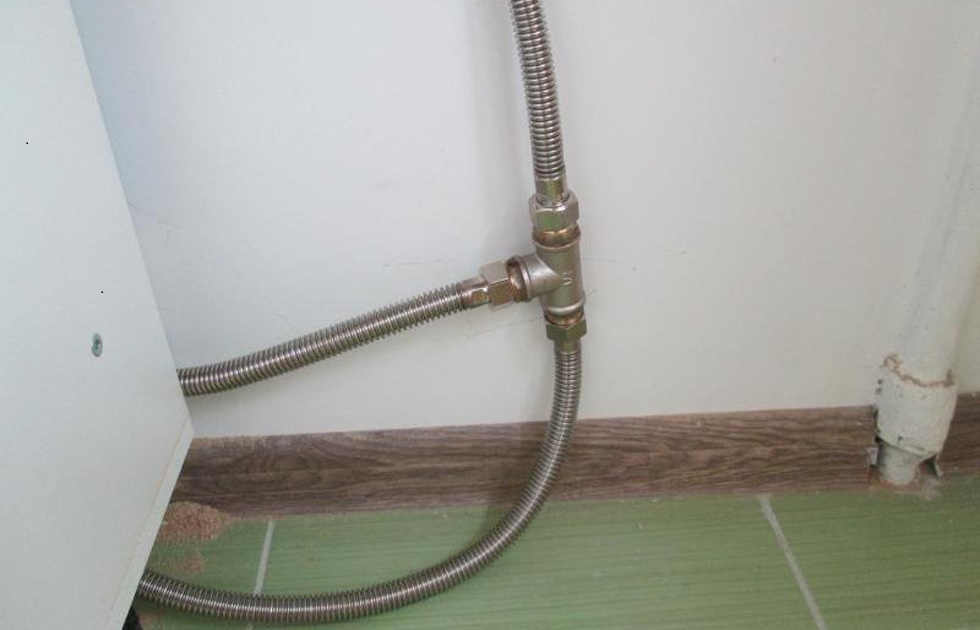

Не може да се свързват газови уреди чрез тройник, без използване на диелектрична подложка и спирателен кран за всеки отделен потребител.

Но този начин противоречи на съществуващите правила за инсталиране на газова фурна. Ако по време на проверка представител на газовата служба открие такъв тройник, на собствениците на апартамента или къщата им заплашва напълно законна глоба.

Затова от самото начало е необходимо да се вземе предвид този момент, за да се свърже фурната правилно. Освен това трябва да се използва диелектрична подложка, както и да се постави спирателен кран за всеки уред, който консумира газ.

Ред на монтаж и свързване

Фурната може да бъде зависима, т.е. обединена с плота чрез общ контролен панел, или независима. Първата се монтира под печката и се инсталира едновременно с нея, а за втората може да се избере почти всяко удобно място, не задължително под плот за готвене или до газова печка.

Процедурата за свързване и на двата вида фурна практически не се различава. За целта е необходимо:

• да се избере и подготви място за инсталиране;
• да се свърже уредът към електрозахранването;
• да се свърже с газоснабдителната система;
• да се инсталира в ниша или шкаф;
• да се проверят връзките за херметичност;
• да се тестват всички функции на уреда.

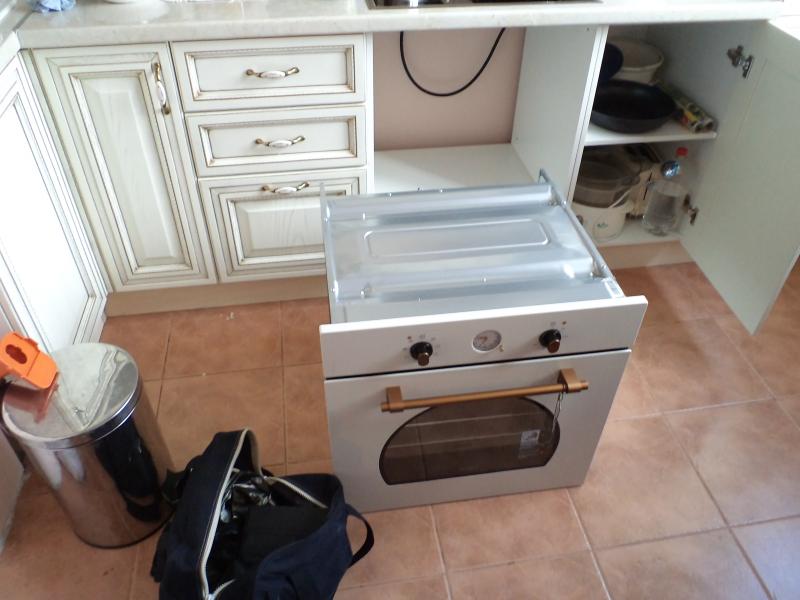

Преди да се инсталира на място вграждаемата газова фурна, тя трябва да се разопакова и прегледа, за да се провери липсата на повреди, причинени от невнимателно транспортиране.

След това трябва да се запознаем с инструкцията на производителя. Тук се съдържат полезни сведения, които ще помогнат да се вземат предвид особеностите на този конкретен модел при неговото инсталиране и експлоатация.

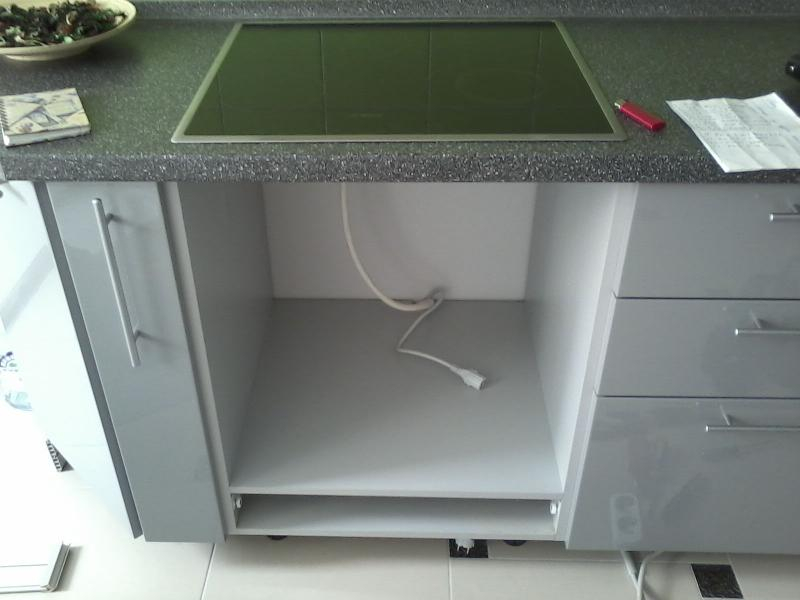

Преди инсталиране трябва да се съпоставят размерите на фурната и предвидената за нея ниша. Ако мебелта вече е готова, уредът се избира според нея. Размерите са стандартизирани, затова да се избере подходящ модел не е трудно.

За ефективна вентилация на външните стени на фурната трябва да се предвидят следните пролуки:

• от задната стена на нишата – 50 мм;
• отдолу – 100 мм;
• отстрани – 50 мм.

На практика тези размери рядко се спазват. Ако във фурната е предвидена функция за обдухване на стените, за пролуката за вентилация не е нужно да се притеснявате. Пролуката, която има близо до задната стена на уреда, обикновено е достатъчна. Задният панел на мебелната ниша преди инсталиране просто се сваля или се правят в него отвори за съответните комуникации.

Вентилационните пролуки са необходими, за да отвеждат излишната топлина от работещия уред, да предотвратят прегряване, деформация на мебелите и опасност от запалване.

Материалът, от който е направена съседната мебел, трябва да издържа на нагряване до 120 градуса. След като устройството е разопаковано, трябва да го поставите близо до мястото на свързване, например като го поставите върху дървени пръчки. Така ще бъде по-лесно да извършвате необходимите манипулации.

Ако е необходимо захранване

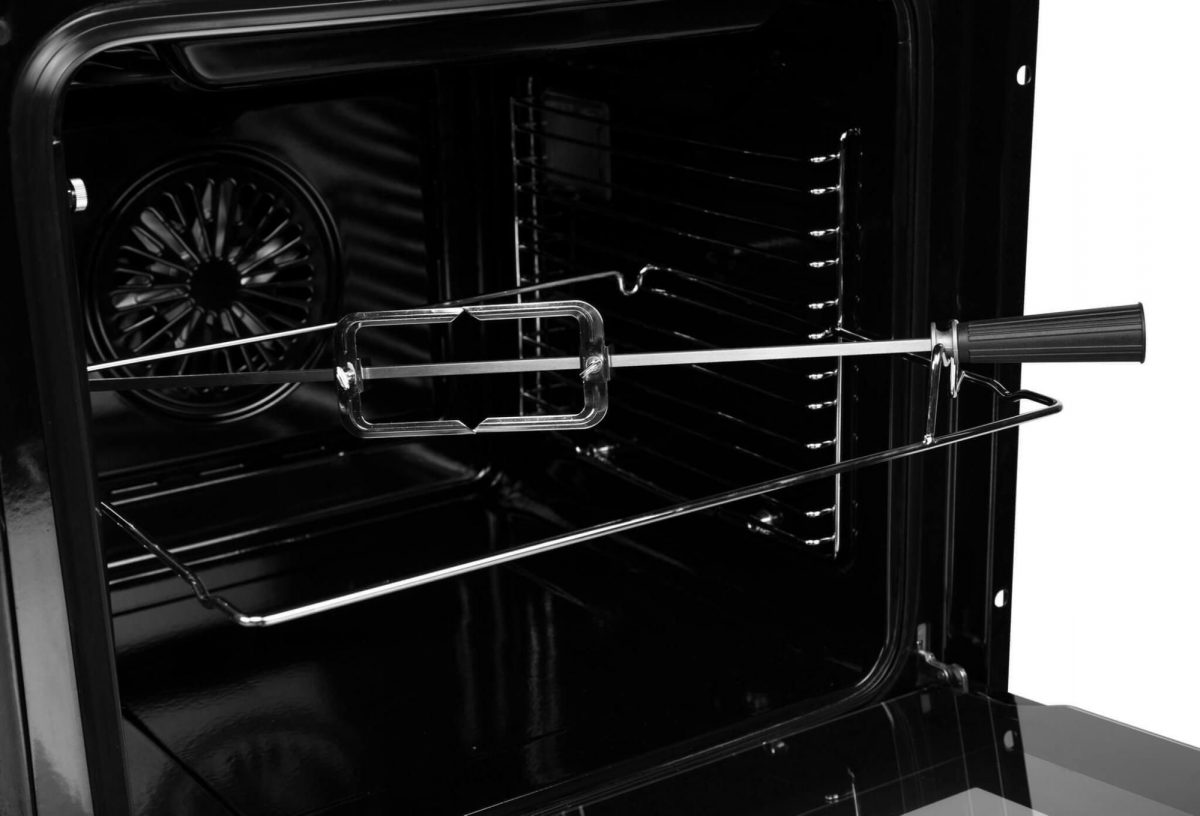

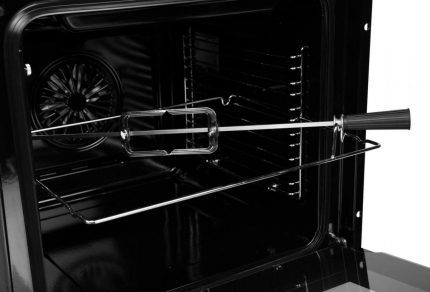

Съвременните газови фурни са оборудвани с множество допълнителни функции, като:

• електрозапалване;
• вентилатор;
• грил;
• електронно управление и др.

За работата на тези полезни устройства е необходимо електричество. За да се осигури свързване от електротаблото към уреда, се прокарва трижилен силов кабел, монтира се УЗО от 16 A (за уреди с мощност над 3,5 kW – от 32 A, но такива показатели са характерни за електрическите шкафове), осигурява се заземяване на уреда.

В някои съвременни кухни контакт със заземяване е предвиден по проект и е предназначен за електрическа печка. Може да се използва за свързване на газова фурна. Преди извършване на работите трябва да се изключи захранването, да се използва инструмент с изолационно покритие и да се спазват останалите правила за безопасност.

Газовите фурни трябва да се свързват към електрическо захранване, ако в тях има електрозапалване, конвекция или други допълнителни функции. Простите модели не се нуждаят от електричество и се монтират по-лесно.

Понякога се налага самостоятелно да присъедините силовия кабел към фурната.

Тази несложна операция се извършва по следния начин:

1. Отваря се комутационната кутия (монтирана е на задния панел на уреда).
2. Разхлабват се винтовете, които фиксират клемите.
3. Закрепват се проводниците на силовия кабел към клемите.
4. Фиксира се връзката като се затегнат винтовете.
5. Затваря се капакът на кутията.

Точната схема на свързване на силовия кабел обикновено е дадена в инструкцията.

Правилата за безопасност забраняват използването на удължители, двойни контакти, усуквания и други елементи, които могат да не издържат на напрежението, да предизвикат запалване, късо съединение и др. Положението на кабела трябва да бъде такова, че да се нагрява не повече от 70 градуса.

Свързване на устройството към газоснабдяването

На този етап е по-добре да следвате правилото “не сте сигурни – извикайте майстор”. Грешките и небрежността при монтажа на газова фурна са недопустими. Изтичане на газ може да доведе до сериозна експлозия. Неопитните майстори трябва да се обърнат към професионалисти от газовата служба.

Както беше споменато, за фурната е необходим отделен от работната повърхност клон на свързване, на който се монтира кран, за да може да се прекъсне подаването на газ към уреда. Задължително трябва да се монтира диелектрична подложка, която ще позволи да се разкъса електрическата верига, ако напрежение се появи на газовата тръба.

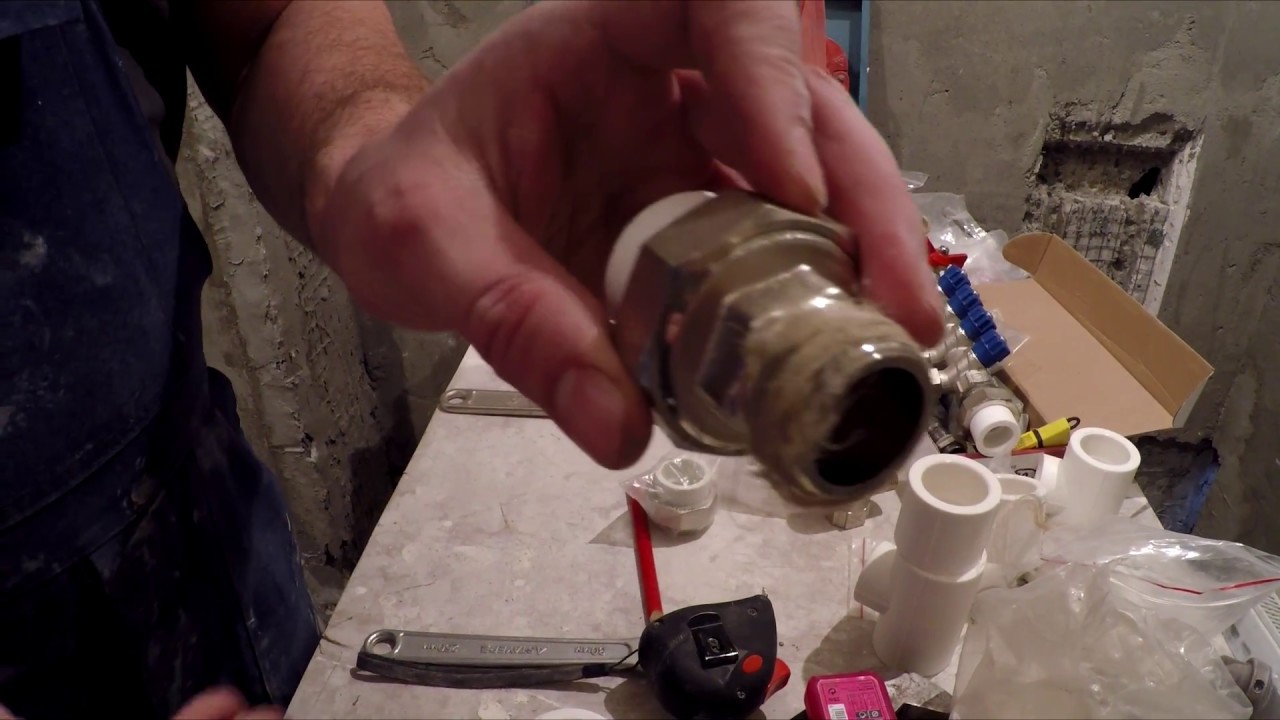

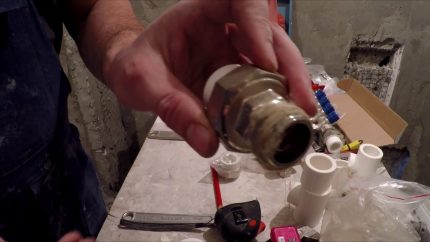

За да се уплътнят фугите на газовите съединения, се използва ленена нишка, ФУМ-лента и други средства, които са предназначени за такива комуникации

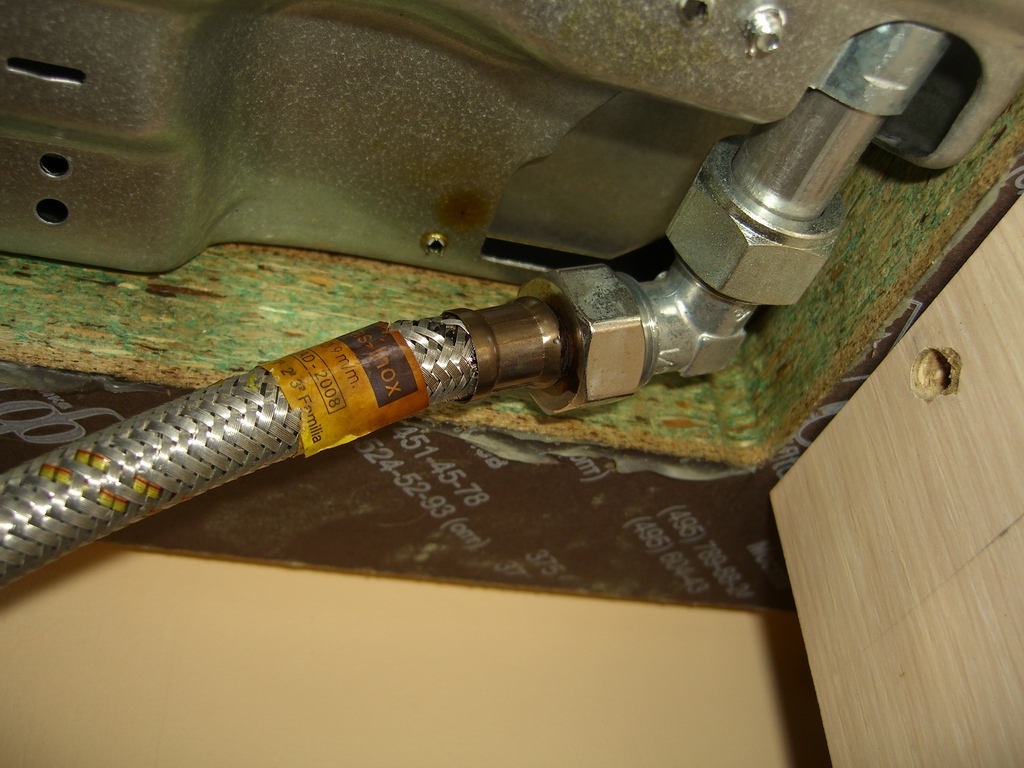

За свързване се използва гъвкав силфонен газов маркуч или метална тръба – медна или стоманена. Твърдо свързване се използва, ако фурната стои много близо до главния тръбопровод.

Маркучът е по-удобен за използване там, където разстоянието е по-голямо или където е по-трудно да се подведе тръба. Мястото на свързване обикновено има стандартни размери – половин-инчов патрубок, снабден с външна резба.

При използване на маркуч е необходимо:

• да се следи да не е притиснат, да не е опънат и да не се допира до движещи се елементи;
• да се направят само две съединения – на входа на фурната и на главната газова тръба;
• задължително да се монтира диелектрично уплътнение и кран;
• да се използва отсечка с дължина не повече от 1,2 метра;
• да не се удължава маркучът, той трябва да бъде цялостен.

От инструментите за уплътняване на съединението може да са необходими газови ключове и дву-тръбни клещи. Като уплътнител може да се използва ФУМ-лента, снабдена с фторопластов филм, предназначена за газови тръби.

Ще подхожда и универсален найлонов шнур, импрегниран с уплътнител. В гайката, с която се фиксира съединението, е необходимо да се вмъкне уплътнение. Затягането на крепежа трябва да стане плътно, но внимателно, за да не се повреди това уплътнение.

Най-често за свързване на такива уреди се използва гъвкав силфонен маркуч. Твърдото свързване е уместно там, където е лесно да се извърши и разстоянието от фурната до тръбата е минимално

Някои майстори използват стар метод – ленена нишка с олифа, но той се счита за не много надежден. Във всеки случай трябва да се вземе средство, което е сертифицирано като предназначено именно за газови тръби. То трябва да бъде устойчиво на колебания на налягането, вибрации, изменение на температурата, корозия и други разрушителни фактори.

Резбата се увива три пъти с тефлонова лента, след което съединението се завърта докрай. Съединението трябва да се затегне с газов ключ. Ако известно количество уплътнител излезе навън, това е нормално.

Други уплътняващи средства трябва да се прилагат в съответствие с инструкцията. Например, основата за найлонова нишка трябва да бъде леко грапава. Гладката повърхност намалява адхезията, затова първо се обработва.

Проверка на херметичността и завършване на работите

За да се убедите в херметичността на резбовите съединения, се използва прост начин. На всички фуги се нанася сапунена пяна и се пуска газът. На местата на изтичане пяната ще мехурчи. За да се отстрани грешката, трябва да се извърши уплътняване повторно, а след това отново да се провери резултатът.

Опитен майстор може да свърже такава фурна за около тридесет минути или малко повече. Извършването на работите не е трудно, важно е всичко да се направи правилно, за да се предотврати възникване на аварийни ситуации

След свързване към газовата тръба и електрическото захранване трябва да се фиксира фурната в монтажната ниша. Обикновено това се прави с помощта на четири самонарезни винта, като подробностите са описани в инструкцията. След това се извършва проверка на работата на уреда.

Първо трябва да се свалят всички фолиа и стикери. След това да се свърже фурната към електричеството и да се включи УЗО. След това се отваря кранът на газовата тръба и се запалва фурната. Ако устройството работи коректно, може да се счита, че монтажът е завършен.

Изводи и полезно видео по темата

Защо е важно да се спазват правилата при свързване на газови уреди:

Защо е необходима диелектричната подложка:

Ред на инсталиране на фурната:

Изглежда, че инсталирането на фурната не е сложно. Трябва последователно да се изпълнят определени стъпки и да се погрижим за херметичното свързване на всички възли. На практика неумелите майстори допускат сериозни грешки.

Почти незабележимо изтичане на газ често води до сериозни загуби, както и до по-страшни последици – заболявания и смърт. Затова, в името на безопасността, е по-добре да се покани за изпълнението на този вид работа професионалист, който притежава необходимите знания.
