Свързване на газова печка с електрическа фурна: ред за инсталиране + норми и правила за свързване

Съвременният пазар на битова техника предоставя на потенциалния купувач широк асортимент от газови печки. Един от популярните варианти за покупка са моделите от комбиниран тип, при които наред с газовия ресурс се използва и електрически. Обаче за купувачите на такава техника свързването на газова печка с електрическа фурна често поражда въпроси. Съгласни ли сте?

Наистина, ако се проучат правилата за работа с газ и електричество, може да се види, че те ясно разделят посочените ресурси. Съответно, практиката на свързване на хибридни газови печки има някои особености. Нека разгледаме тези въпроси по-подробно, като обърнем внимание на нормите за монтаж и правилата за свързване към системите за електрозахранване и газоснабдяване.

Инструкция за инсталиране на оборудването

Теоретично, самият потребител е способен да инсталира (постави на място) газова печка със собствени сили. Още повече, че всеки модел газова печка, закупен официално, задължително се придружава от инструкция за потребителя. Този документ описва конкретно всички нюанси на инсталирането на техниката на място.

Съвсем друго нещо е, когато свързването на уреда се извършва директно към газовата и електрическата мрежа. От нюансите на инсталиране на оборудването на място, които са отбелязани в документацията, един от първите е осигуряването на подходяща вентилация на помещението, където се инсталира хибридната печка.

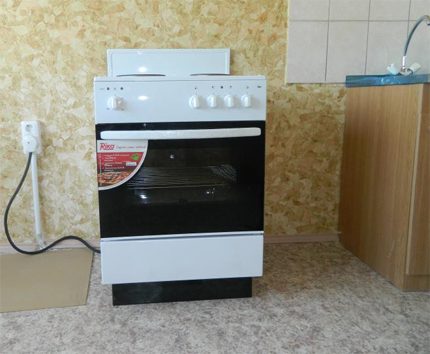

Инсталирането на място на хибридна битова техника е началото на общо мероприятие, насочено към обзавеждане на кухненското помещение с търсена битова техника.

По-нататък ще разгледаме как да изберем място за инсталиране, като вземем предвид изискванията, и особеностите на изравняване на хибридната печка.

Изисквания за вграждане на печката

Този вид битова техника е допустимо да се поставя в отвора между елементите на кухненското обзавеждане. При това от едната страна на печката се допуска поставяне на мебелен елемент, чиято височина е по-голяма от височината на газовата печка. Но съгласно правилата такава мебел се поставя на разстояние от корпуса на техниката не по-малко от 300 мм.

Предмет мебел, разположен от другата страна на оборудването, може да се постави при условие, че е с еднаква височина с плочата. Ако се предвижда монтиране на някакви елементи на мебелта над газовата плоча, такъв монтаж е възможен само при условие, че няма влияние върху работния процес на оборудването.

Изхождайки от правилата, за такива случаи минимално допустимото вертикално отстояние от повърхността с горелките – не по-малко от 650 mm, а отстоянието до аспиратора – не по-малко от 75 cm.

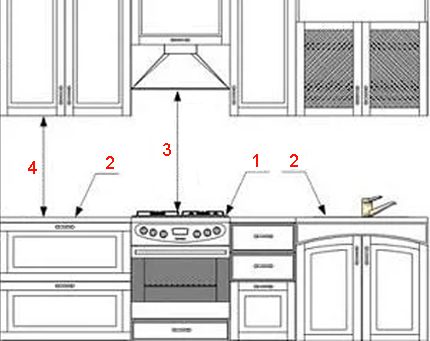

Конфигурация за вграден монтаж в състава на кухненско обзавеждане: 1 – ниво на повърхността на техниката; 2 – ниво на повърхността на елементите на кухненското обзавеждане; 3 – минимално разстояние до изсмукващото устройство (750-800 mm); 4 – минимално допустимо разстояние до горния предмет на мебелта (650 mm)

Като се вземат предвид същите правила за монтаж на техниката на място, към предметите на мебелировката, както и към стени, прегради, под, които са разположени до топлинното оборудване, също се прилагат определени изисквания.

По-специално, мебелта трябва да има термоустойчива структура, способна да издържа на нагряване от 90 °C и нагоре. Трябва да се вземе предвид такъв момент като значителното нагряване на задната област на газовата плоча при експлоатацията на оборудването.

Допълнителна поставка и изравняване

Много модели газови комбинирани плочи се доставят в комплект с поставка. Използването на поставката леко увеличава общата височина (приблизително с 5-10 cm).

Прилагането на поставката е удобно с това, че този компонент на оборудването е оборудван с колела (две колела) и регулиращи винтове (два винта). Съществуват и конструкции на газови плочи с четири регулиращи винта.

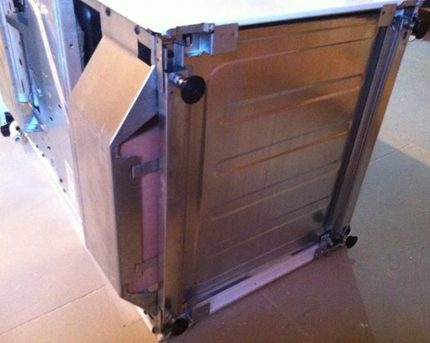

Нагледен пример с регулиращи опорни винтове, включени в конструкцията на битова хибридна техника. С помощта на тези компоненти на конструкцията лесно и просто се поставя оборудването по ниво.

Ако с помощта на колелата е удобно да се премества техниката, то посредством регулиране с винтовете газовата плоча лесно се изравнява по ниво на хоризонта или по ниво на повърхностите на мебелния гарнитур.

Междувременно, поставката, при необходимост, може да бъде премахната. В този случай регулиращите винтове се монтират директно на дъното на газовата плоча.

Правила и етапи на свързване

Основното правило на монтажната дейност, насочена към свързване на битова техника към линиите за газо- и електроснабдяване – привличане на специалисти – представители на газовата служба, електротехници.

За потребителя е полезно да разбере как се свързва към мрежите газова плоча с електрическа фурна, но на практика тази задача трябва да решават само специалисти – работници от сервизни служби, имащи съответния допуск.

Привличането на специалисти, които са упълномощени представители на местните газови служби, за свързване на битова газова хибридна печка – това е едно от установените правила, изискващи задължително изпълнение.

Всеки модел газова (комбинирана) печка разполага с техническа документация, в която се посочват характеристиките на газовата и електрическата мрежа за свързване.

Съответно, линиите на ресурсните мрежи, доведени до мястото за инсталиране на техниката, трябва да отговарят на посочените технически характеристики на оборудването.

По-конкретно, се имат предвид следните характеристики:

• налягане на газа;
• тип газ;
• напрежение на електрическата мрежа.

Газовата комбинирана печка се продава, като е настроена за използване с природен газ «Н», «Е», подаван под налягане от 13-20 mbar. Или може да се приложи настройка за използване с втечнен газ под налягане от 20 mbar. Тези сведения, като правило, се виждат, ако се отвори вратата на фурната, на горния или долния край на корпуса.

Етап #1 — свързване на газовата линия

Както и повечето класически модели, комбинираната конструкция на газовата печка е оборудвана с накрайник R ½ (изведена тръба с резба). Свързването с главната газова линия се извършва посредством гъвкав маркуч, специално сертифициран за използване на газова печка.

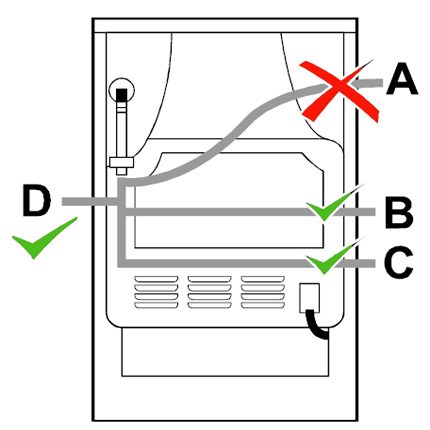

Вариации на свързване на газова хибридна печка чрез специален гъвкав маркуч с централизирано подаване на природен газ: А – недопустим вариант по отношение на нивото спрямо тръбата; В, C, D – допустими вариации на свързване.

При инсталиране на газова печка с електрическа фурна и свързване към газопроводната линия, гъвкавият свързващ маркуч трябва да се разположи така, че да няма контакт на тялото на маркуча с която и да е част от корпуса на печката.

След извършване на свързването е необходимо да се проведе тест за херметичност на местата на съединение.

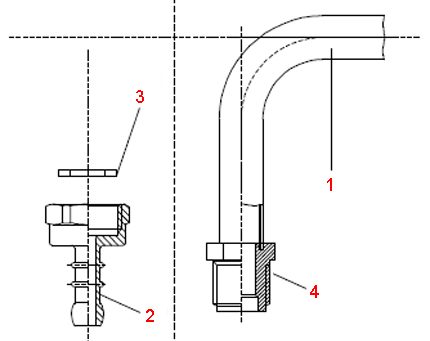

Допълнително изпълнение на точката за свързване на газ, предназначено за втечнен продукт: 1 – тръба на газовата печка; 2 – нипел за маркучно съединение; 3 – уплътнителна подложка; 4 – накрайник R ½

Също така, при гъвкаво маркучно свързване е необходимо да се съобрази правилото за съответствие на нивата. По-конкретно, не се допуска повдигане на тялото на гъвкавия маркуч до нивото на входната точка на тръбата с накрайник R ½ и над това ниво. Вярно е, че ако се използва твърда метална тръба за свързване, правилото за нивата отпада.

Етап #2 — присъединяване на електрическата линия

Местоположението на клемата за електрическо свързване – задната стена на корпуса на газовата (хибридна) печка. Като правило, клемите са скрити вътре в изолиран корпус, който има схематичен капак.

Капакът на бокса се сваля лесно — достатъчно е да натиснете с отвертка резето и след това да го повдигнете нагоре. Отваря се клемната конфигурация, където се осъществява свързването на проводниците на захранващия кабел.

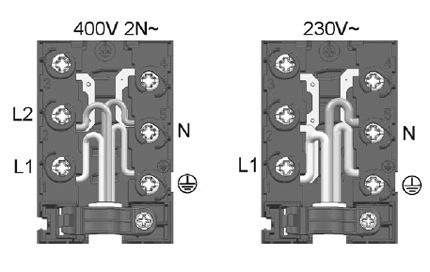

Пример на широко разпространена в конструкциите на битови хибридни печки конфигурация за свързване към електрическата мрежа. Клеми L1, L2 са под напрежение. Клеми N и PE – нулева и за заземяване.

Свързването на проводниците на захранващия кабел трябва да се извършва според обозначенията, посочени на подложката на клемите, или на схемата в документацията. При това трябва да се съобразите с параметрите на използваната електрическа мрежа – като прилагате правилната конфигурация на свързване.

Като правило, се използва следната цветова комбинация на проводниците при мрежовите кабели на комбинираните домашни печки:

1. Линии на напрежение (L1, L2, L3) – черен, черен, кафяв.
2. Нулева линия – син.
3. Защитно заземяване (PE) – зелено-жълт.

След извършване на свързванията, тялото на кабела вътре в клемната кутия трябва да се закрепи, като по този начин се предотврати евентуално изтегляне и скъсване. След това затворете плътно капака на бокса.

Също така не трябва да забравяте за необходимостта от редовна поддръжка и проверка на работоспособността на газовото оборудване. За тази цел предстои да сключите договор с газовата компания.

Изводи и полезно видео по темата

Видеоклипът по-долу демонстрира поетапната инсталация на оборудването. Видеото засяга отделни нюанси на монтажа, съответствието с правилата и нормите:

Да се инсталира битова хибридна газова печка, допълнена с електрическа фурна, по голяма сметка, не е трудно. Друг въпрос е, че свързването на такъв вид оборудване трябва да се извършва по специално установени правила, с които се определят моментите на безопасност. Затова самостоятелното извършване на работите по свързване не е възможно (забранено е от правилата), дори и да има някакви умения, знания и опит.

Имате ли друго мнение относно свързването на хибридната печка към системата за електро- и газоснабдяване? Споделете го в блока за коментари. Ако имате въпроси по темата на статията, които не сме разгледали по-горе, задайте ги на нашите експерти и на други посетители на сайта, участвайте в обсъжданията.
