Защо пада или расте налягането в газовия котел: причини за нестабилност на налягането + начини за предотвратяване на проблеми

Работите по осигуряване на правилното функциониране на отоплителното оборудване не свършват с неговото инсталиране. Обслужването изисква от собственика определено ниво на знания и постоянен контрол на състоянието на системата. Важно е да разберете защо пада или расте налягането в газовия котел, защо оборудването работи с колебания.

В представената от нас статия подробно са описани всички причини за нестабилност на налягането в системата за подготовка на топлоносителя и горещата вода. Ще разкажем как да отстраните неизправностите и да поддържате показателите в нормален диапазон. Нашите препоръки ще ви помогнат да се справите с предстоящите повреди и да предотвратите смущения в работата.

Какво трябва да бъде налягането в отоплителната система

Отоплителните системи могат да се разделят на два типа – затворена и отворена. В отворената функцията за регулиране на налягането се изпълнява от нехерметичен разширителен съд.

Съдът се инсталира в горната точка на отоплителния кръг и служи за задържане на разширяващия се при нагряване топлоносител, за отвеждане на въздуха, а също така играе ролята на предпазен клапан. Работното налягане в такава система зависи предимно от температурата на отоплителната вода.

Най-често, при организиране на отопление в къщи и апартаменти, се използват затворени отоплителни системи. Те са по-ефективни, безопасни, но изискват постоянен контрол на налягането.

Много е важно да следите налягането, температурата на топлоносителя, да реагирате на всякакви нехарактерни за нормалната работа на отоплителната система признаци – почукване, често изпускане на гореща вода през предпазния клапан, студени участъци на кръга.

Налягането в кръга от затворен тип възниква в резултат на принудителна циркулация, осъществявана с помощта на помпа. Отклоненията на налягането от нормата могат да доведат до повреда на оборудването.

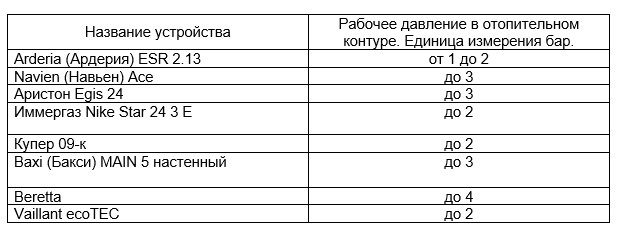

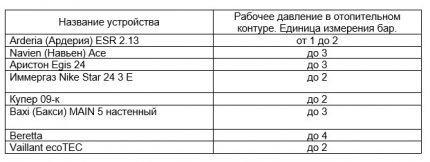

Номиналното налягане в газовите котли на различни модели може да варира, като се определя от техническите характеристики на оборудването.

При проектиране на отоплителната система, налягането се изчислява, като се вземат предвид височината на водния стълб, дължината на системата, характеристиките на свързваното оборудване и сечението на тръбите.

За регулиране на работното налягане трябва да се ориентирате по следните параметри:

• Технически характеристики на газовия котел. Производителят посочва възможностите на оборудването и параметрите за неговата настройка в инструкцията.
• Температура на топлоносителя. Колкото по-висока е температурата, толкова по-голям е напорът в контура; при нейното понижаване той намалява. Поради това настройката и измерването на налягането в газовия котел и отоплителния контур трябва да се извършват преди и след нагряване на топлоносителя.
• Обем на контура и разширителния съд. Размерът на хидроакумулатора оказва непосредствено влияние върху налягането в отоплителния контур и върху диапазона на неговото колебание.
• Допустими показатели на налягането за най-„слабия“ елемент на системата. Напорът в системата не трябва да надвишава допустимите стойности за всеки от нейните елементи. Например, полипропиленовите тръби, които средно са проектирани за налягане от 25 бара при стайна температура на топлоносителя, при температура от 90 °C издържат на повишаване на напора само до 7—9 бара.

Минималното налягане в контура може да бъде от 0,5 до 0,8 бара; точните нормативни стойности се посочват в инструкцията, като в съответствие с тях датчикът за налягане се настройва на необходимата величина. При спадане на налягането в отоплителната система под 0,5 бара възниква аварийна ситуация, при която е възможно спиране или повреда на газовия котел.

Най-високата стойност на налягането в системата е до 3, по-рядко до 4 бара. За пететажна сграда се настройват стойности на налягането до 5 бара, за десететажна - до 7 бара. При настройките е необходимо да се спазва разликата в напора между изходящата и връщащата тръба - тя трябва да бъде 0,3—0,5 бара. След пускане на отоплението проверете дали е така.

Как да проверите налягането в котела и кръга

Контролът на налягането в системата се осъществява с помощта на уреди, които измерват и отразяват налягането в контура с помощта на цифров или механичен стрелков циферблат. Датчиците се монтират от производителя на изходния патрубок на котела.

В процеса на монтажа на системата манометрите се монтират също така до колекторите, които разпределят топлоносителя в различни части или етажи на сградата.

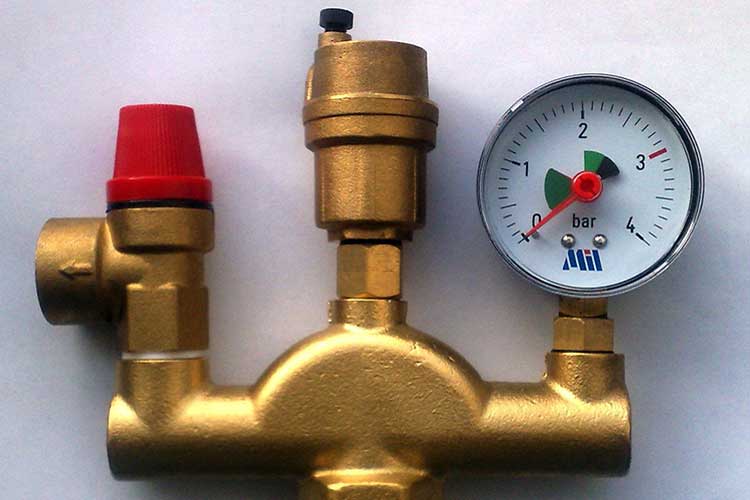

Групата за безопасност за котлите в отоплителната система помага да се контролира температурният режим, налягането в контура, предпазва оборудването от разрушаване, като отвежда излишното налягане навън.

Допълнителен контрол на налягането е необходим при използване на бойлери за загряване на вода, в системи за подово отопление. Спадането или повишаването на налягането може да се наблюдава по различен начин на различни участъци от отоплителната система.

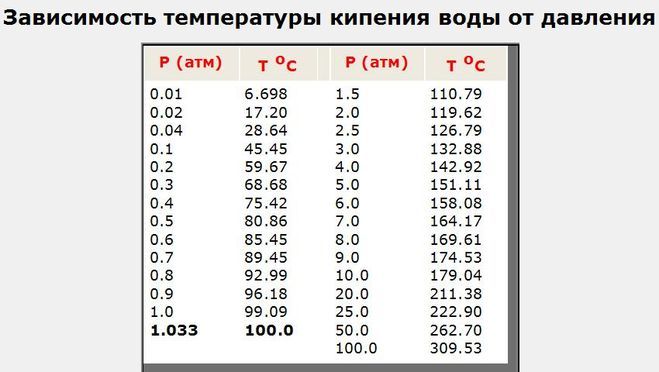

Затвореният контур позволява да се увеличи налягането в системата, което повишава нейната безопасност, тъй като при по-високо налягане температурата на кипене на течността се повишава.

При пускане на газовия котел се проверяват показателите на манометъра, докато отоплителната вода е още студена — налягането не трябва да бъде по-ниско от минималната стойност, на която сочи червената настройваема стрелка на манометъра. Настройката се извършва от представител на компанията, с която е сключен договор за обслужване и доставка на газ.

Началната настройка се извършва при първото пускане на отоплението. Впоследствие налягането се проверява всяка седмица, при необходимост се допълва системата с вода. Допълването се извършва при температура на топлоносителя под 40 °C.

Причини за покачване на налягането в газовия котел

Да се открие повишаването на налягането в газовия котел помагат, освен показателите на манометъра, честото изпускане на вода през предпазния клапан и блокирането на работата на устройството. След като се определи високото налягане, преди всичко се изпуска излишният въздух чрез кранове на Маевски и се изключва котелът. Причините за неизправностите могат да бъдат няколко.

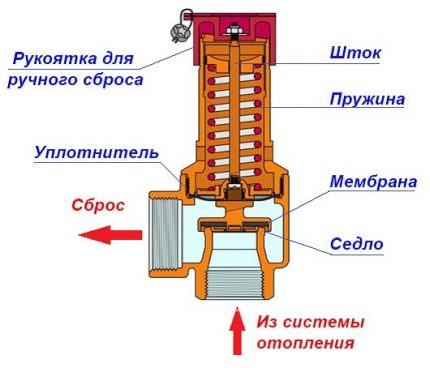

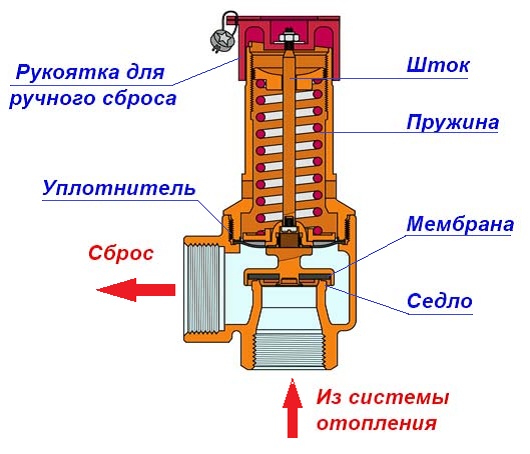

Нормалната горна стойност на налягането се осигурява от системата чрез изпускане на излишъка от топлоносител през предпазния клапан в дренаж.

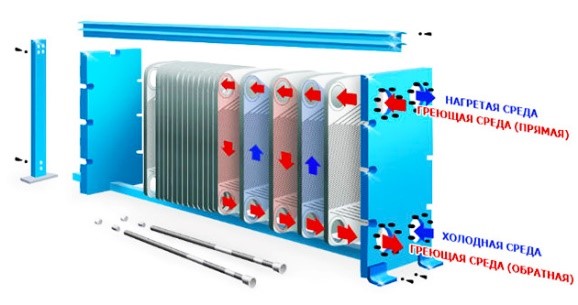

До повишаване на налягането в газовия котел може да доведе повреда на преградата на вторичния топлообменник, която служи едновременно за изолация и увеличаване на площта на съприкосновение на двата контура — отопление и горещо водоснабдяване.

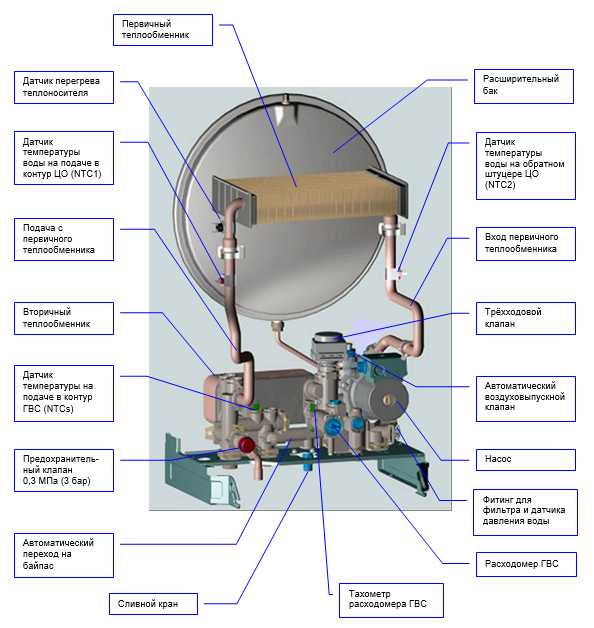

Вторичният топлообменник осъществява вземането на вода от отоплителния контур за подготовка и подаване на топла вода (ГВС) в двуконтурен котел. Повредата на преградата води до изтичане на вода от контура на топла вода в отоплителната система, увеличавайки налягането в нея.

Вторичният топлообменник служи за обслужване на системата за горещо водоснабдяване. Водата за топла вода (ГВС) се нагрява в резултат на контакт с топлоносителя на отоплителния контур. От смесване на двата контура системата се защитава от метална преграда, повредата на която води до обмен на течности и нарушаване на нормалното налягане.

Смяната на топлообменника ще реши проблема. Може да се извърши самостоятелно ремонт, но това е нежелателно, тъй като намесата в работата на газовото оборудване изисква наличието на знания и опит в тази област. Освен това самостоятелният ремонт на котела ще ви лиши от правото на гаранционно обслужване.

Неизправност в работата на автоматиката на газовия котел или разхлабено работно колело на помпата, което засмуква въздух и също увеличава налягането в газовия котел. Неизправностите на оборудването, които водят до нарушения на нормалния напор, могат да бъдат резултат от фабричен дефект, повреда на управляващата платка или неправилно настроена система. Такъв вид проблем може да бъде отстранен само от квалифициран майстор.

Повишаване на налягането в отоплителния кръг

Какво да направите, ако налягането в отоплителната система се повишава прекомерно?

Най-напред трябва да установите причината, а те могат да бъдат няколко:

• Неправилно запълване на кръга и овъздушаването му. Поради бързото запълване на отоплителната магистрала в нея могат да се образуват въздушни тапи. За да избегнете това явление, при пускане на отоплението трябва да го запълвате бавно.
• Температурата в кръга е твърде висока. Всяко повишаване на температурата на топлоносителя води до неговото разширяване и увеличаване на налягането в системата. Не трябва да допускате твърде силно повишаване, за да предпазите отоплителното оборудване от критични натоварвания.
• Спиране на движението на топлоносителя. Причина може да бъде затворена спирателна арматура, запушване на филтър-уловителя за примеси или въздушни тапи.

За да откриете проблемния участък, е необходимо стъпка по стъпка да изследвате целия кръг.

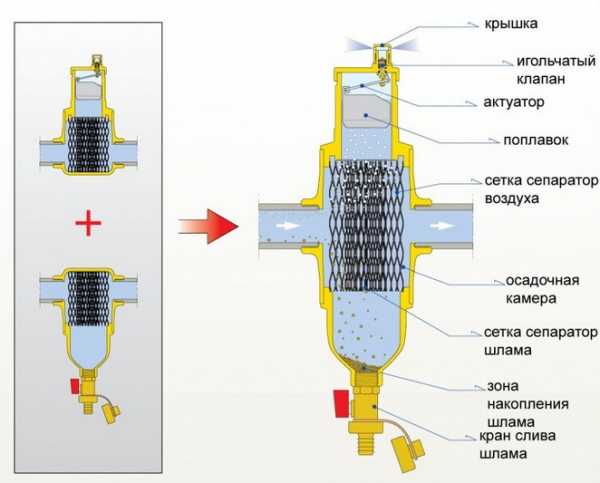

Необходимо е да контролирате и почиствате филтъра веднага след първото пускане на котела, а след това още веднъж след седмица. След това се извършват планови проверки и почиствания веднъж месечно или на сезон, в зависимост от степента на замърсяване на топлоносителя.

До течове може да доведе повреда на крана за подхранване – износване на уплътнението на вентила, механични повреди на части или попаднала между седлото и уплътнението котлена накип. Ако кранът пропуска, излишната вода, постъпваща от водоснабдителната система в отоплителната магистрала, увеличава налягането в нея, тъй като налягането в тръбопровода за студена вода винаги е по-високо. Трябва да затегнете крана или да го замените, ако е повреден.

Въздушните тапи са честа причина за проблеми в работата на отоплителната система. До тях могат да доведат както неизправности на самия газов котел, така и проблеми в кръга или неправилно пускане на отоплението.

Отстраняването на неизправностите ще помогне рестартирането на системата – нейното бавно запълване с топлоносител, започвайки от най-ниската точка, докато от най-горната точка на кръга не потече вода. Всички кранове за изпускане на въздух при това трябва да бъдат отворени. Овъздушаването на системата може да доведе както до повишаване, така и до понижаване на налягането.

Основни причини за спадане на налягането

Честите причини, поради които налягането в отоплителния газов котел спада, са:

• Изтичане на топлоносител. Повредата на отоплителната магистрала води до нарушаване на херметичността, загуба на отоплителна вода и намаляване на напора.
• Пукнатини в топлообменника. Течовете в самия котел не само ще доведат до намаляване на налягането, но могат да предизвикат и по-сериозни повреди на оборудването, да повредят електрониката.
• Скъсване на мембраната в разширителния съд. През повредите в гумената преграда течността попада в отсека за въздух и налягането в контура спада.

За да се определи мястото на теча в системата, тя се допълва до нормално налягане и се спира работата на циркулационната помпа. Стъпка по стъпка е необходимо да се обследва магистралата, да се установи проблемния участък и да се отстранят неизправностите.

Как работата на хидроакумулатора влияе на налягането

Проблемите с разширителния съд, които влияят на налягането в отоплителния контур, са много разпространени. Неправилно изчисленият обем на експанзомата – една от най-характерните предпоставки.

Нарушения в работата може да доведе неправилният монтаж, ниското или високо налягане във въздушната камера на съда, повредената мембрана — всяка от причините може да доведе до нарушаване на циркулацията на топлоносителя в системата.

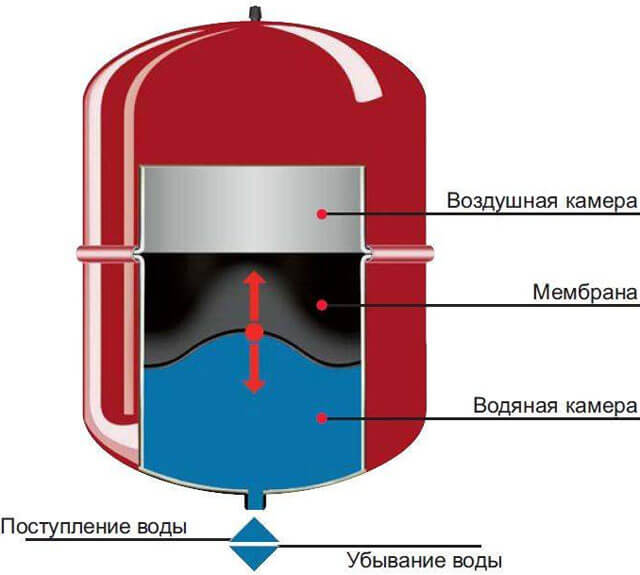

Разширителен съд: особености на устройството и обем

Ако в отоплителната система е инсталиран съд с малък обем, той не може да компенсира разширението на отоплителната вода при нагряване. При температура 85—95 °C водата се разширява с около 4% и нейният излишен обем излиза през предпазно-изпускателен клапан.

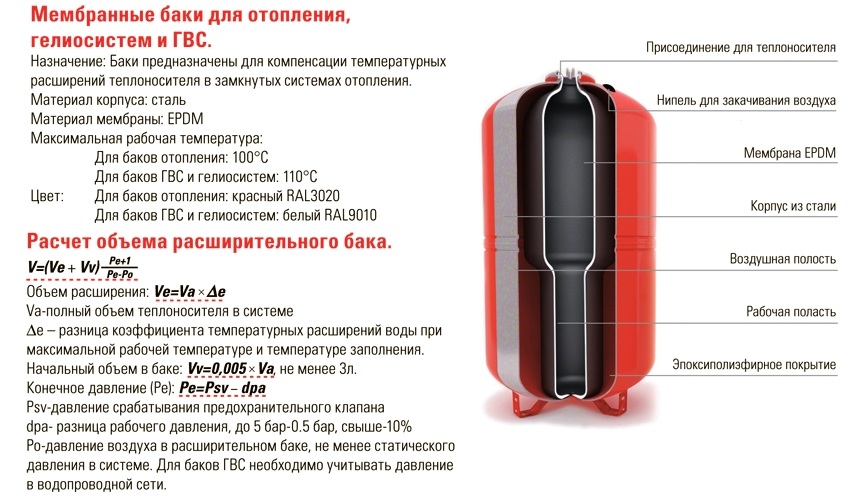

За да може експанзоматът да изпълнява пълноценно своята компенсаторна функция, неговата вместимост за системи с газов котел трябва да бъде не по-малко от 10 процента от общия обем вода в контура.

Ако се инсталира съд с обем по-голям от нормата, тогава колебанията на налягането ще бъдат още по-малки. Намаляването на разликите в налягането влияе положително на работата на системата и на експлоатационния срок на отоплителното оборудване.

Повредата на мембраната на съда води до това, че водата напълно запълва неговия обем и налягането в контура спада. Ако се запълни обемът на контура чрез отваряне на подхранващия кран, това ще създаде нов проблем — при нагряване на топлоносителя той няма къде да се разширява и налягането в системата ще се увеличи повече от нормата. Ситуацията може да се поправи само чрез смяна на гумената преграда.

Съдът трябва да се монтира само на тръбата за обратка, пред отоплителния котел. Така съдът ще влияе минимално на работата на циркулационната помпа, която се монтира след газовия котел. Освен това тук температурата на водата е по-ниска и негативното влияние върху налягането в системата и върху мембраната на съда ще бъде по-малко.

Настройка на налягането във въздушната камера

Налягането, формирано във въздушната камера на експанзомата, също може да доведе до покачване или спадане на налягането вътре в отоплителната система. Проверката и нагнетяването на въздух в съда може да се извърши само при липса на топлоносител в съда.

За целта трябва да се затвори достъпът до общия контур с помощта на спирателна арматура и да се източи водата през дренажния отвор. След това налягането във въздушната камера се измерва и се нагнетява/изпуска до необходимите стойности.

Можете да проверите показателите на налягането в разширителния съд с помощта на автомобилен манометър, като го напомпате с автомобилна помпа.

За настройка на налягането на разширителния съд във въздушната камера трябва да бъде с 0,5 бара по-високо от очакваното гранично налягане в системата. След като налягането в изравнителната част на съда е настроено, се извършва запълване на веригата със студена вода до очакваната стойност на налягането.

След това въздухът от въздушната камера се изпуска, докато налягането в отоплителния кръг и съда не започне да спада едновременно — тук е необходимо едновременно да следите налягането в системата и в разширителния съд.

В тази фаза промените в показателите са малко забележими, затова трябва да сте готови за незабавно спиране на изпускането на въздух от разширителния съд, веднага щом се открие едновременното спадане.

Изводи и полезно видео по темата

Скокове на налягането в отоплителна система с двуконтурен котел:

Защо спада налягането в отоплителната система:

Причини за повишаване на налягането в отоплителния кръг:

Нестабилността на налягането в отоплителната система възниква поради неправилното ѝ свързване, неспазване на експлоатационните правила и използване на неизправни устройства.

Разбирането на причините за спадане и повишаване на налягането в газовия котел помага за правилната поддръжка на системата, но това не е причина да се намесвате самостоятелно в работата на оборудването. По-добре е да се обърнете за помощ към майстор от газовата служба, която доставя синьото гориво.
