Грешка Е4 в газов котел: разшифровка на кода Е04 + стъпки за решаване на проблема

Независимо от степента на сложност и качеството на сглобката на техническите устройства, всяко от тях може да даде повреда по време на работа. Причините за нарушенията могат да бъдат банално износване, фабричен брак или неправилна експлоатация. Нека разгледаме какво означава и какви заплахи крие грешка Е4 в газов котел, и да разгледаме типичните начини за нейното отстраняване.

В представената от нас статия ще намерите съвети за провеждане на диагностика на газовия нагревател и поетапно описание на методите за отстраняване на неизправностите с посоченото буквено-цифрово обозначение.

Нашите препоръки ще ви помогнат да изберете правилния път за възстановяване на работоспособността на котела. Ще можете да решите: струва ли си да поправите ситуацията сами или е по-добре да извикате газови техници.

Нарушения в работата с код Е4

Битовата газова техника изисква от собствениците редовен преглед и внимателно внимание. Защото и най-малката неизправност може да доведе до сериозна беда. От безвъзвратно загубено оборудване до отравяния с различна степен и експлозии с пожари – всичко това са последствия от незначителни на пръв поглед повреди.

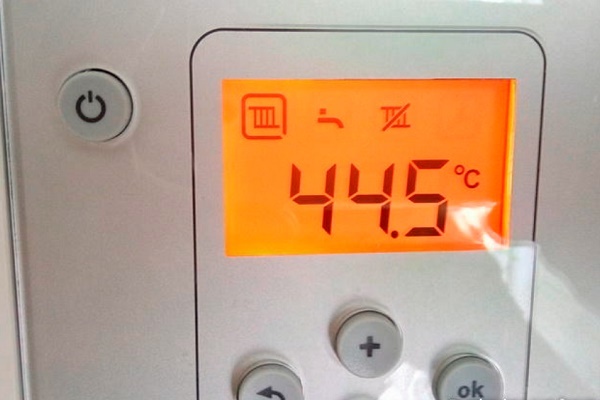

Производителите на уреди за обслужване на частни отоплителни кръгове и БГВ отлично разбираха, че не всички собственици на техниката ще бъдат подготвени да я експлоатират на професионално ниво. Затова беше разработена система за предупреждения, която се изписва на дисплеите на котлите.

Лошото е, че буквено-цифровото означение на повредата на котела е различно за почти всички марки. В някои отношения системите за декодиране съвпадат, но основно се различават. Кодовете за грешки на оборудването с логото Бош, например, са абсолютно неприемливи за диагностика на повреди на котли Висман или уреди Аристон.

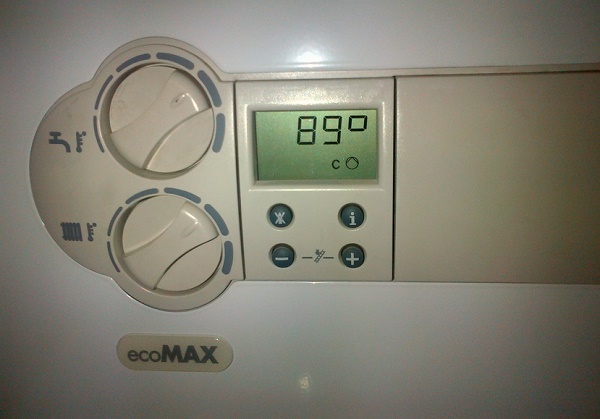

Как да постъпите в непроста ситуация, ако вашата газова колона упорито сигнализира, показвайки грешка Е4? Най-простото е да разгледаме всички типични варианти на неизправности в работата на нагревателната техника, която най-често се купува от нашите сънародници.

Отстраняване на ситуацията в котли Електролукс

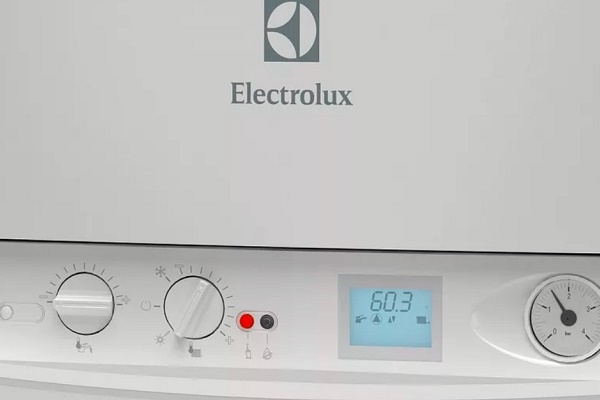

Като пример ще разгледаме стенни модели от шведско производство с логото Електролукс. По-точно, ще разгледаме нарушенията във функционалността на агрегатите с посочения тип грешка.

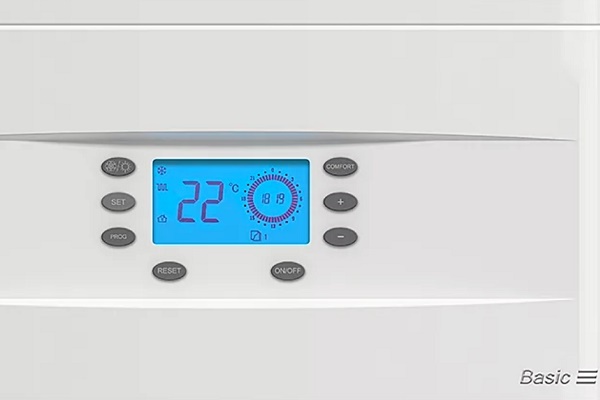

Известният доставчик на качествена и надеждна техника е разработил единна система за оповестяване на грешки за едноконтурни уреди със затворена камера на горене (Basic S Fi), за двуконтурни модели със затворена (Basic Space Fi, Basic X Fi) и отворена (Basic Space i) камера на горене.

Аналогични кодове се използват при оповестяване и декодиране на грешки на агрегати Електролукс от сериите Magnum, Basic Duo, Quantum.

Причините за показване на код Е4 на електронното табло в изброените модели са:

• Ниско налягане в отоплителния кръг, свързан с котела.
• Липса на контакт между сензора за налягане и вътрешното окабеляване на котела.
• Повреда на циркулационната помпа.

Във всички изброени случаи командата за блокиране на работата на котела е дадена от сензора за налягане. Тук има два варианта: или по кръга циркулира слабо топлоносителят, или самият сензор е дал неправилни показания. Ще започнем да търсим причината от най-често срещаното нарушение – ще проверим налягането в отоплителния кръг, обслужван от котела.

Рестарт с цел диагностика

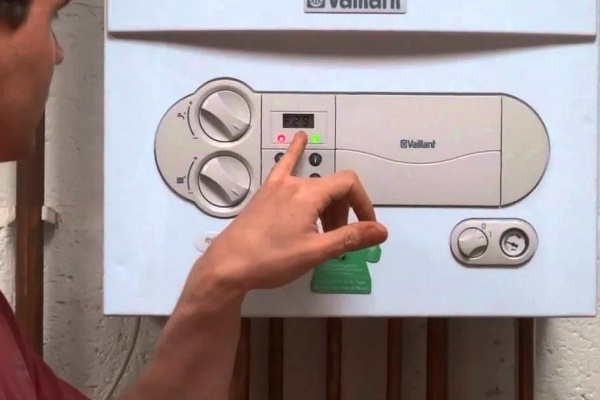

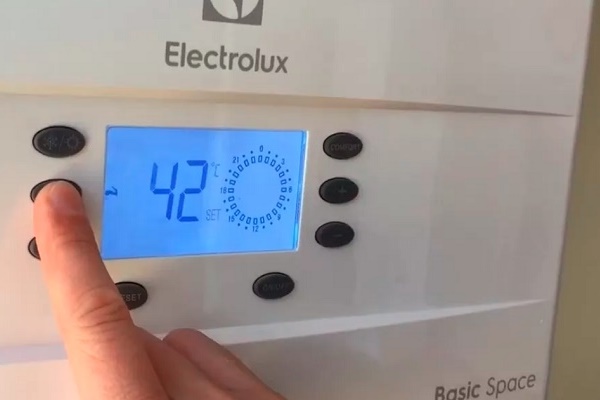

Ако на електронния дисплей на котела е посочено налягане от 0,5 бара, нека първо опитаме да рестартираме котела. Не е изключено да няма достатъчно налягане за нормалното движение на топлоносителя през топлообменника поради нарушение на електрическата верига или повреда на помпата.

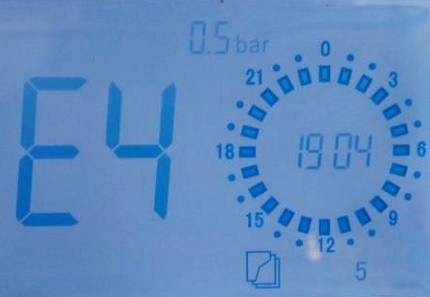

На дисплея на котлите марка Електролюкс код E04 се появява, ако циркулацията на загрятата вода е затруднена или устройствата за регистриране на данни и управление работят неправилно.

За това, че помпата или свързаната с нея електропроводка заслужават внимание, ремонт/подмяна, ще подскаже повишаване на стойността на налягането след рестарт с поне 0,1 bar. И в двата случая трябва да се обърнете към газовите техници, с които е сключен договор за доставка на газообразно гориво и техническо обслужване на уреда.

Търсене и отстраняване на течове

Ако рестартът не даде горепосочените резултати, продължаваме диагностиката чрез преглед на отоплителния кръг. Най-честата причина за появяване на електронното табло на газовия котел на грешка с код E04 е спадане на налягането на топлоносителя поради елементарен теч.

За откриване на теч ще прегледаме:

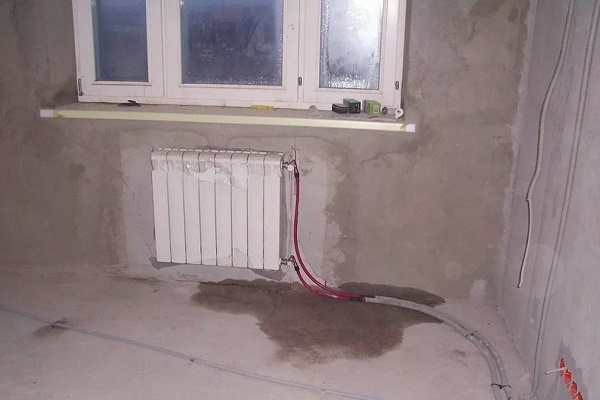

• Възлите на свързване на тръбите с радиаторите и арматурата. Визуално изследваме пода под системата, търсим капки и локви.
• Зоната на монтаж на предпазния клапан. При стенните модели Електролюкс той е вграден, разположен в долната част зад циркулационната помпа. За наличие на теч в областта на разположението му ще подскаже капеща вода, това е отдолу на корпуса, по-близо до задната стена.

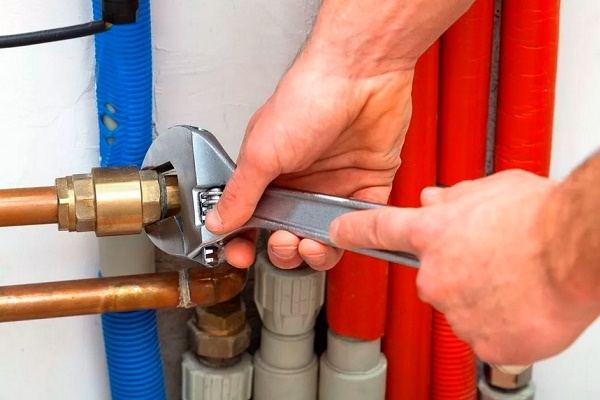

Течовете на външния кръг отстраняваме по достъпен водопроводен начин: затягаме връзките, сменяме уплътнителя или тръбите, ако необходимостта от тяхната смяна е назряла. С течовете в зоната на предпазния клапан нещата са малко по-сложни.

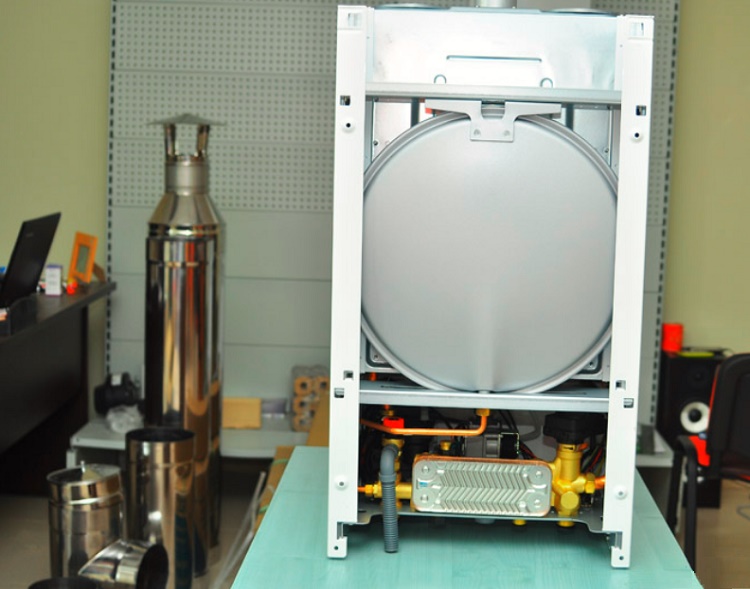

За да определим точно причината за спадането на налягането, викаме майстор от ГорГаз, който трябва да провери налягането в разширителния съд. За целта топлоносителят от системата ще трябва да се източи напълно. Без него в охладено състояние налягането в разширителя трябва да бъде минимум 1 bar.

Ако не е така, то:

• Виновен е или предпазният клапан, който ще трябва да се смени.
• Повредена е мембраната на разширителния съд. Ще трябва да се смени, но най-често просто поставят нов съд заедно с нова мембрана. Особено ако гаранционният срок още не е изтекъл.
• Нехерметичен е златникът на нипела на разширителния съд. В такива ситуации сменят изцяло възела златник-нипел в сглобен вид.

След всички манипулации с разширителния съд майсторът просто е длъжен да напомпа в него смес от азот и въздух до работни стойности.

Всички гореописани операции бяха извършени с изпразнен отоплителен кръг. Следователно след ремонта тръбопроводът, радиаторите и самият агрегат трябва да бъдат напълнени отново с топлоносител. Стойността на налягането в готовата за работа система трябва да бъде в границите от 0,8 до 1,2 бара.

Падането на налягането в отоплителния кръг може да стане поради неизправност на разширителния съд. Ако мембраната или възелът за свързване към тръбопровода са повредени, съдът на газовия котел подлежи на пълна подмяна.

Ако налягането в напълнения след ремонта кръг е недостатъчно за нормалната функционалност на системата, допълваме обема на топлоносителя чрез крана за подхранване, разположен в основата на корпуса.

Между другото, чрез крана за подхранване се попълва обемът на топлоносителя, ако падането на налягането е настъпило поради наличие на въздушни тапи в кръга. Те трябва да се изпуснат, като се използва кранът на Маевски.

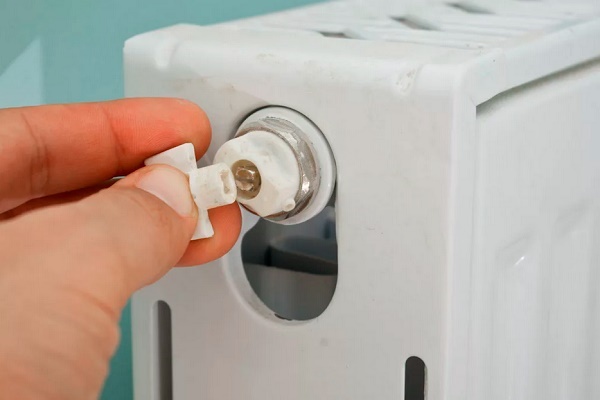

Изпускането на въздух трябва да започне от най-отдалечения от котеля уред. След изпускането на въздуха извършваме подхранване и леко разхлабваме обезвъздушителя в котела.

Причината в датчика за налягане?

Предполагаме, че няма открит теч, показанията на налягането са нормални, а дисплеят упорито показва Е04. Какво трябва да се провери и смени сега? Трябва да се търси неизправност, свързана с датчика за налягане или неговото електрическо свързване.

За да се провери електрическата верига между датчика за налягане и електронната платка, ще е необходим мултиметър. Ако устройството открие прекъсване, връзката трябва да се възстанови чрез подмяна на повредения проводник.

Некорректните показания на датчика за налягане могат да бъдат последствие от окисление или нарушение на контактите, прекъсване на проводника или повреда на изолацията на окабеляването.

Ако с окабеляването между датчика за налягане и управляващата платка всичко е наред, трябва да се проверят контактите. В случай на тяхното разхлабване трябва да се затегнат, ако са окислени или ръждясали, да се отстрани затрудняващият контакт налет с шкурка.

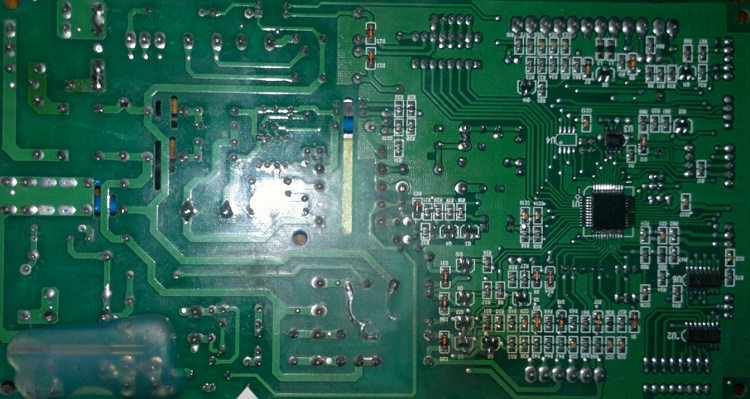

В случай на откриване на повреда на електронната платка, тя се сменя изцяло, няма смисъл да се възстановява. Ако собственикът пожелае, се сменя само релето на платката, прегорелият транзистор или захранващият блок.

Нарушения в работата на циркулационната помпа

Всички горепосочени действия бяха извършени, но резултатът е неутешителен? Какво да правим, ако вашият газов котел показва грешка Е4, въпреки всички положени усилия? Къде е проблемът?

Списъкът с причини за изясняване на пътищата за ремонт на газов котел вече е значително ограничен благодарение на методиката за изключване на вероятни повреди. Сега остава само да се изследва вградената циркулационна помпа и свързаното с нея електрическо окабеляване.

След рестарт на котела избираме в настройките скоростта на въртене на перката на циркулационната помпа, обозначена с III. Запомнете, че всички тестови и ремонтни дейности, за извършването на които трябва да се свали обвивката на уреда, трябва да се извършват от майстор от ГорГаз или подобна служба.

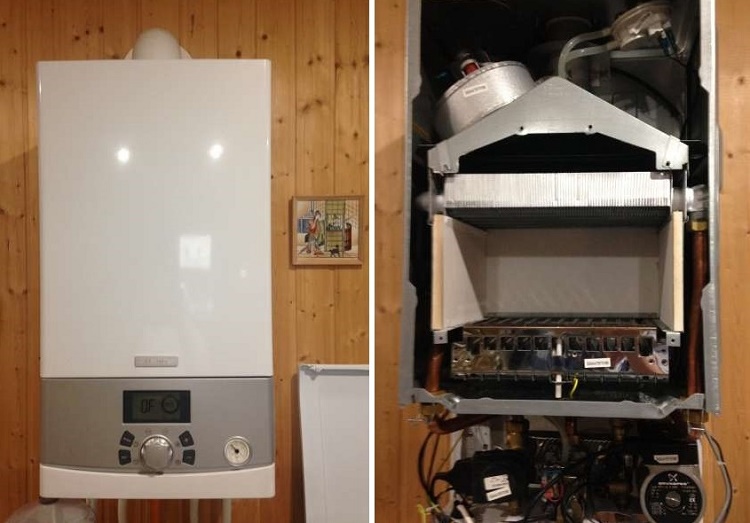

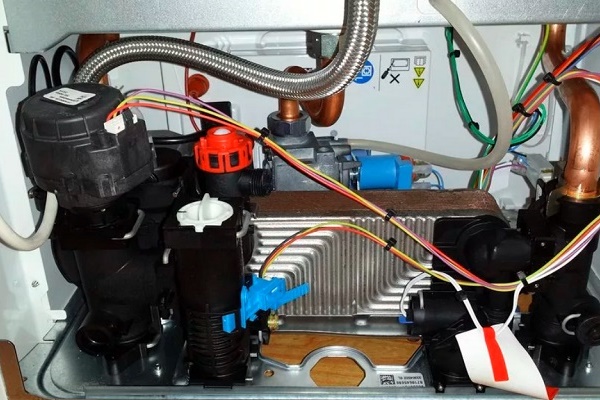

Често се случва на екрана на газовия котел Електролукс да се появи код E04 поради нарушения в работата на помпата. Тя се намира в долната част на уреда. Неизправностите могат да бъдат както в самото устройство, така и в свързаното с него окабеляване.

За изучаване на техническото състояние на помпата газовият техник трябва:

• Да тества работоспособността на помпата с помощта на магнитен определител.
• Да провери помпата ръчно, ако няма магнитно устройство. За целта от предния панел на помпата се отстранява крайният винт, зад който се намира краят на вала с надлъжно вдлъбнатина. В него се вкарва отвертка и се завърта валът.

Ако валът не се завърти, трябва да се провери целостта на перката. Не е изключено тя да е заклинена от отчупена лопатка или спукана част. Изходът е един – подмяна на помпата изцяло.

При свободно завъртане на вала на циркулационната помпа ще трябва да се продължи диагностиката, за целта е необходимо:

• Да се огледа и провери с мултиметър окабеляването, да се провери самият проводник и клемите за нарушения/откачвания/повреди. Те се отстраняват при откриването им.
• Да се провери напрежението в захранващата електрическа мрежа. Ако проблемът е в него, всички въпроси, включително за ремонта на котела, се отнасят към структурата на централизираното електроснабдяване. За да се обезопаси оборудването от скокове на напрежение и подобни „изненади“, по-добре е да се свързва чрез стабилизатор на напрежение с минимална мощност 0,4 kW.
• Да се извърши тестване на работоспособността на самата помпа. За да се увери в изправността или неизправността на циркулационния уред, се снима клемната кутия и се проверява напрежението на намотките на устройството по фаза и нула, като се променя скоростта на въртене на перката.

Ако съпротивлението при въртене на перката на първа скорост е 440 Ω, а на втора и трета – 220 Ω, ще трябва да се повтори процедурата. Ако показателите на съпротивлението не отговарят на нормите, посочени от производителя в техническата документация, уредът трябва да се смени.

Вариации на повреди с код Е4

Не всички производители на оборудване за отопление на топлоносителя и водата в смесителя се придържат към разработената от фирма Електролукс система за кодиране на грешки и разшифроване. Например работата на нагревателите марка Baxi се блокират по съвсем друга причина.

При поява на дисплея на грешка 04 работата на котела се прекъсва поради команда, дадена от електрода за контрол на пламъка. Ако отговорният за този процес сензор регистрира пламък, чийто размер е шест пъти по-малък от нормативния, подаването на гориво към газовата горелка се спира.

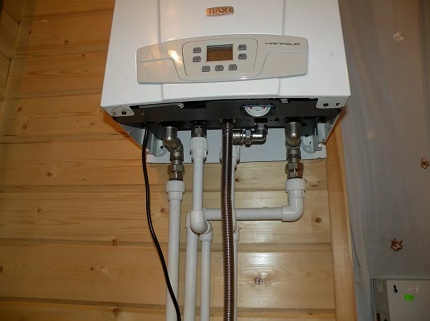

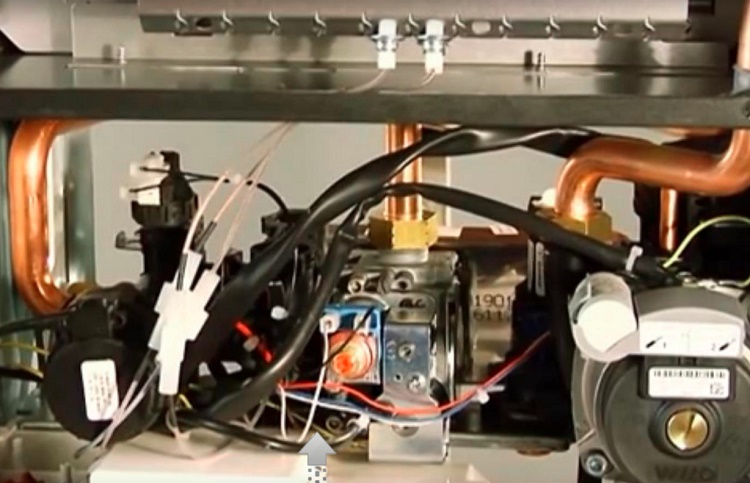

Блокирането на работата на газовия нагревател марка Бакси става поради команда, дадена от сензора за фиксиране на пламъка. Устройството регистрира намаляване на горенето и промяна на цвета.

Причините за спада на интензивността на горенето са:

• Нарушения в системата за отстраняване на дима. Ако от горивната камера се отвеждат лошо димните газове, сензорът ще отчете промяна на цвета или намаляване на размера на езика на пламъка.
• Запушване на електрода на устройството за запалване. Необходимо е редовно да се почиства от сажди и прах.
• Липса на контакт между сензора и електронната платка, която управлява работата му.

Без съмнение, освен посочените причини, блокирането на работата на котела може да бъде причинено от повреда на управляващата платка или на сензора.

За да не сгрешите в диагностиката на нарушенията в работата на газовия котел, внимателно изучавайте устройството на вашия модел и приложената към него техническа документация. В нея е посочено какво се е случило с оборудването и как да коригирате ситуацията.

На собствениците на котлите Газлюкс, Нева Люкс грешката Е4, изписана на дисплея, ще съобщи за прегряване на топлообменника. Това се дължи както на нарушения в работата на сензора за температура, така и на намаляване на потока вода, преминаващ през топлообменника.

При спад на скоростта на движение и обема на водата, преминаваща през топлообменника, е необходимо:

• Почистете филтъра на отоплителния кръг. Устройството, запушено с котлен камък и минерални отлагания, значително затруднява движението на водата по затворения тръбопровод.
• Проверете налягането в системата за подаване на вода. Не е изключено това да са пропуски в работата на комуналните служби.
• Монтирайте филтър на водопроводния клон, който доставя вода до нагревателния уред.

Ако горепосочените мерки не помогнат, се проверява работоспособността на сензора и платката, а също така се тестват електрическите връзки.

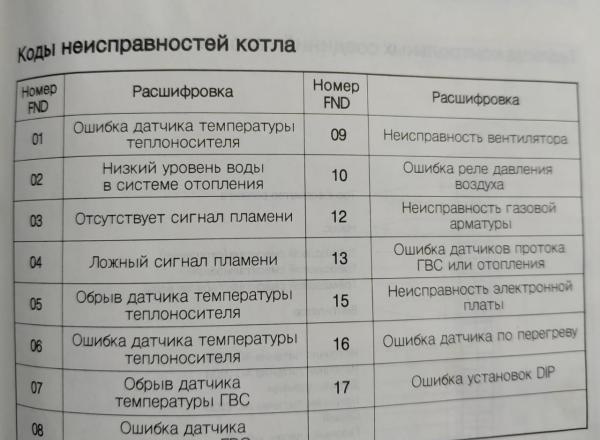

А ето, изписването на грешка 04 на дисплея на агрегатите Navien Ace е свързано с фиксиране на фалшив пламък или късо съединение на електрическата връзка на сензора за пламък с управляващата платка. В 99% от случаите накрая се налага да се смени платката.

Изводи и полезно видео по темата

Видеоинструктажът ще ви помогне да разберете визуално същността на проблема и да се запознаете с методите за неговото отстраняване:

Сведенията за разшифровката на кодираното от производителя нарушение в работата на газовото оборудване ще помогнат своевременно да се предотвратят негативните последствия. Необходимо е всички собственици на агрегати, които използват газообразно гориво, да знаят какво означават те. Жалко, че почти при всички котли стойностите на грешките не съвпадат.

Причините за появата на нарушенията обаче почти винаги са идентични. Важно е да се разбере какво с какво е свързано и да се избере подходящ път за диагностика. Значителен брой неизправности разгледахме в представената статия, а с повечето от тях ще можете да се справите сами.
