Регулатори на температура за отоплителни радиатори: избор и инсталиране на терморегулатори

Терморегулаторите – малки по размер, но много практични в ежедневието устройства за контрол на топлоотдаването. В зависимост от реалната нужда регулаторите на температурата за отоплителни радиатори увеличават или намаляват обема на топлоносителя. Съгласете се, това е полезно както за здравето на собствениците на къща/апартамент, така и за техните портфейли.

На желаещите да закупят терморегулатори за оборудване на радиатори предлагаме да се запознаят с подробно описание на видовете устройства за регулиране на топлоотдаването. Ние сме представили и сравнили техните начини на управление, принцип на действие, цена, специфика на монтаж. Нашите препоръки ще ви помогнат да изберете оптималния вид.

Представената за разглеждане информация, събрана и систематизирана за бъдещите купувачи на регулатори на топлина, ние допълнихме с нагледни фото-подборки, схеми, нормативни таблици, видео.

Полза от терморегулаторите за отопление

Известно е, че температурата в различните стаи на къщата не може да бъде еднаква. Също така не е задължително постоянно да поддържаме този или онзи температурен режим.

Например, в спалнята през нощта е необходимо да се понижи температурата до 17-18^оС. Това влияе положително на съня, позволява да се отървете от главоболия.

Оптималната температура в кухнята е 19^°С. Това е свързано с факта, че в помещението има много отоплителни уреди, които генерират допълнителна топлина. Ако в банята температурата е под 24-26^°С, то в помещението ще се усеща влага. Затова тук е важно да се осигури висока температура.

Ако в къщата е предвидена детска стая, то нейният температурен диапазон може да се променя. За дете до една година ще е необходима температура 23-24^°С, за по-големи деца ще са достатъчни 21-22^°С. В останалите стаи температурата може да варира от 18 до 22^°С.

Комфортният температурен фон се подбира в зависимост от предназначението на помещението и частично от времето на деня

През нощта може да се понижава температурата на въздуха във всички стаи. Не е задължително да се поддържа висока температура в жилището, ако къщата ще стои празна за известно време, както и по време на слънчеви топли дни, при работа на някои електрически уреди, които генерират топлина и др.

В тези случаи инсталирането на термостат се отразява положително на микроклимата – въздухът не се прегрява и не се пресушава.

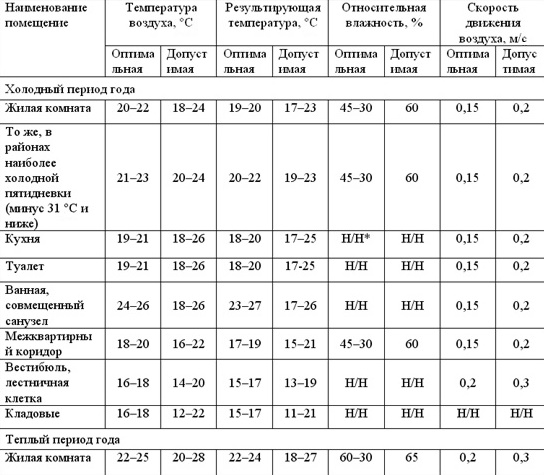

От таблицата се вижда, че в жилищните стаи през студеното време на годината температурата трябва да бъде 18-23^°С. На стълбищната площадка, в килера са допустими ниски температури – 12-19^°С

Терморегулаторът решава следните проблеми:

• позволява да се създаде определен температурен режим в стаи с различно предназначение;
• икономизира ресурса на котела, намалява количеството на консумативите за обслужване на системата (до 50%);
• появява се възможност без изключване на целия щранг да се извърши аварийно изключване на батерията.

Трябва да се помни, че с помощта на термостата не е възможно да се повиши КПД на батерията, да се увеличи нейната топлоотдаваемост. Да спестят от консумативите могат хората с индивидуална отоплителна система. Жителите на многофамилни сгради с помощта на термостата могат само да регулират температурата в стаята.

Да разберем какви съществуват видове терморегулатори, и как да направим правилния избор на оборудване.

Видове терморегулатори и принципи на работа

Терморегулаторите се разделят на три вида:

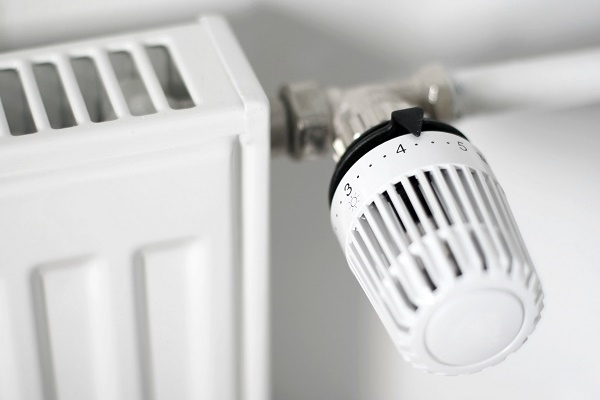

• механични, с ръчна настройка на подаването на топлоносителя;
• електронни, управлявани от външен термодатчик;
• полуелектронни, управлявани от термоглава със силфонно устройство.

Основното предимство на механичните уреди – ниска цена, лекота на експлоатация, яснота и съгласуваност в работата. По време на тяхната експлоатация няма нужда да се използват допълнителни източници на енергия.

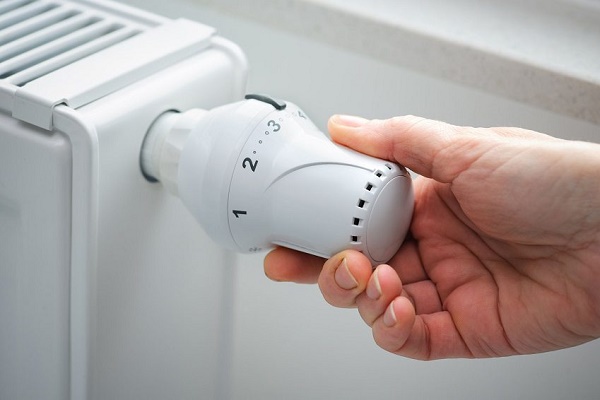

Модификацията позволява ръчно да се регулира количеството топлоносител, постъпващ в радиатора, като по този начин се контролира топлоотдаването на батериите. Уредът се отличава с висока точност на регулиране на степента на нагряване.

Съществен недостатък на конструкцията е, че в нея липсва маркировка за регулиране, поради което настройката на агрегата ще трябва да се извърши единствено по опитен път. С един от методите за балансиране ще се запознаем по-долу.

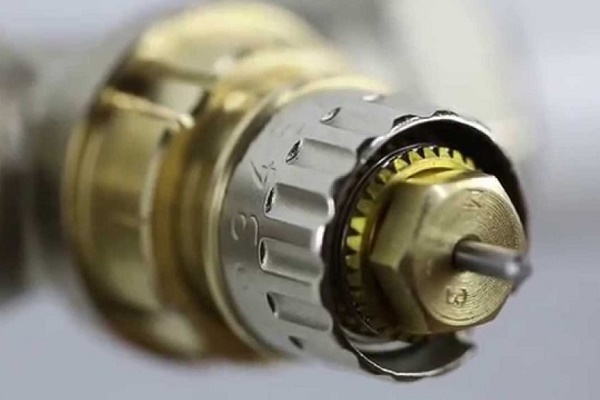

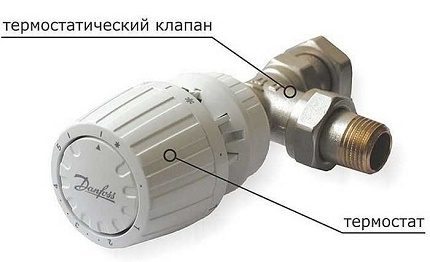

Основните елементи на регулатора от механичен тип – термостат и термостатичен клапан

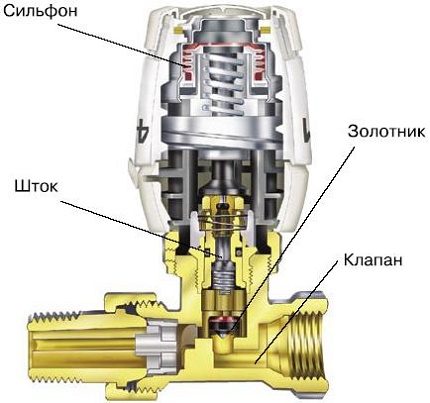

Механичният терморегулатор се състои от следните елементи:

• регулатор;
• привод;
• силфон, пълен с газ или течност;

Веществото, съдържащо се в силфона, играе ключова роля. Веднага щом положението на лоста на термостата се промени, веществото се премества в златника, като по този начин регулира положението на пръта. Прътът под действие на елемента частично затваря прохода, ограничавайки постъпването на топлоносител в батерията.

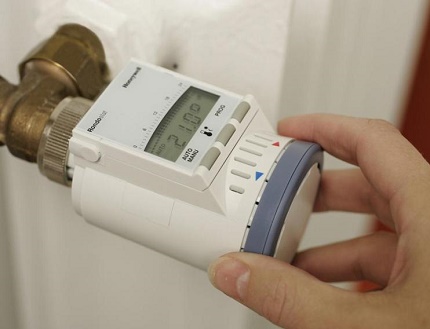

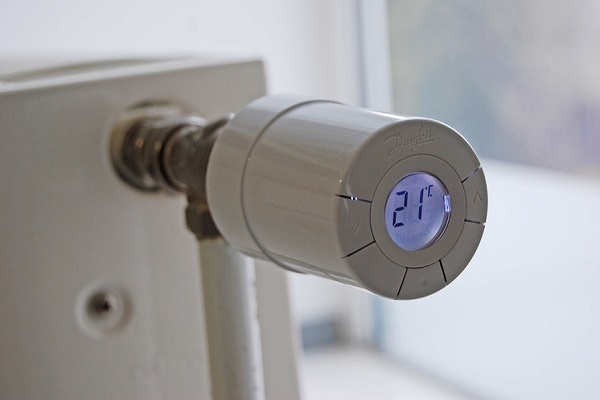

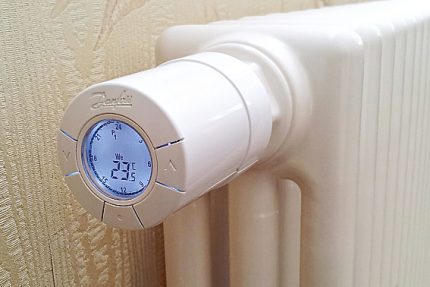

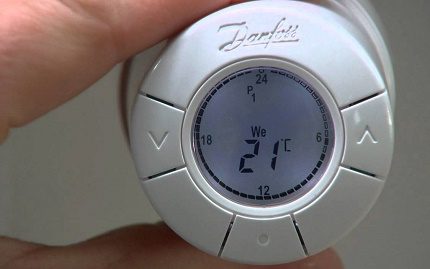

Електронните термостати – по-сложни конструкции, в основата на които стои програмируем микропроцесор. С негова помощ може да се зададе определена температура в стаята чрез натискане на няколко бутона на регулатора. Някои модели са многофункционални, подходящи за управление на котел, помпа, смесител.

Строежът, принципът на работа на електронния уред практически не се различава от механичния аналог. Тук термостатичният елемент (силфон) има форма на цилиндър, стените му са гофрирани. Той е изпълнен с вещество, което реагира на колебанията на температурата на въздуха в жилището.

По време на повишаване на температурата настъпва разширяване на веществото, в резултат на което върху стените се образува налягане, което способства за движението на пръта, който автоматично затваря клапана. При движение на пръта проводимостта на клапана се увеличава или намалява. Ако температурата се понижи, работното вещество се свива, в резултат на което силфонът не се разтяга, а клапанът се отваря, и обратно.

Силфонът притежава висока здравина, голям работен ресурс, издържа стотици хиляди компресии в продължение на няколко десетилетия.

Основният елемент на електронния регулатор – термодатчик. В неговите функции влиза предаването на информация за температурата на околната среда, в резултат на което системата генерира необходимото количество топлина.

Електронните терморегулатори условно се разделят на:

• Затворени терморегулатори за радиатори на отопление не разполагат с функция за автоматично определяне на температурата, затова се настройват ръчно. Може да се регулира температурата, която ще се поддържа в стаята, както и допустимите колебания на температурата.
• Отворени термостати могат да бъдат програмирани. Например, при понижаване на температурата с няколко градуса, режимът на работа може да се промени. Също така е възможно да се настрои времето за задействане на даден режим, да се регулира таймерът. Такива уреди се използват предимно в промишлеността.

Електронните регулатори работят с батерии или специален акумулатор, който се доставя в комплект със зарядно. Полуелектронните регулатори са идеални за битови цели. Те разполагат с цифров дисплей, който показва температурата на помещението.

Принципът на действие на полуелектронните устройства за регулиране на топлоотдаването на радиатора е заимстван от механичните модели, поради което неговата настройка се извършва ръчно.

Газонапълнени и течни термостати

При разработката на регулатора като термостатичен елемент може да се използва вещество в газообразно или течно състояние (например парафин). Въз основа на това уредите се делят на газонапълнени и течни.

Парафинът (течен или газообразен) притежава свойството да се разширява под въздействието на температурата. В резултат масата натиска върху щока, към който е свързан клапанът. Щокът частично прегражда тръбата, през която преминава топлоносителят. Всичко става автоматично.

Газонапълнените регулатори имат висок експлоатационен живот (от 20 години). Газообразното вещество позволява по-плавно и точно регулиране на температурата на въздуха в жилището. Уредите се доставят със сензор, който определя температурата на въздуха в жилището.

Газовите силфони реагират по-бързо на колебанията на температурата на въздуха в помещението. Течните обаче се отличават с по-висока точност при предаване на вътрешното налягане към подвижния механизъм. При избора на регулатор на основата на течно или газообразно вещество се ориентираме по качеството и експлоатационния живот на агрегата.

Течните и газовите регулатори могат да бъдат два вида:

• с вграден сензор;
• с дистанционен.

Уредите с вграден сензор се монтират хоризонтално, тъй като изискват циркулация на въздуха около тях, което предотвратява въздействието на топлината от тръбата.

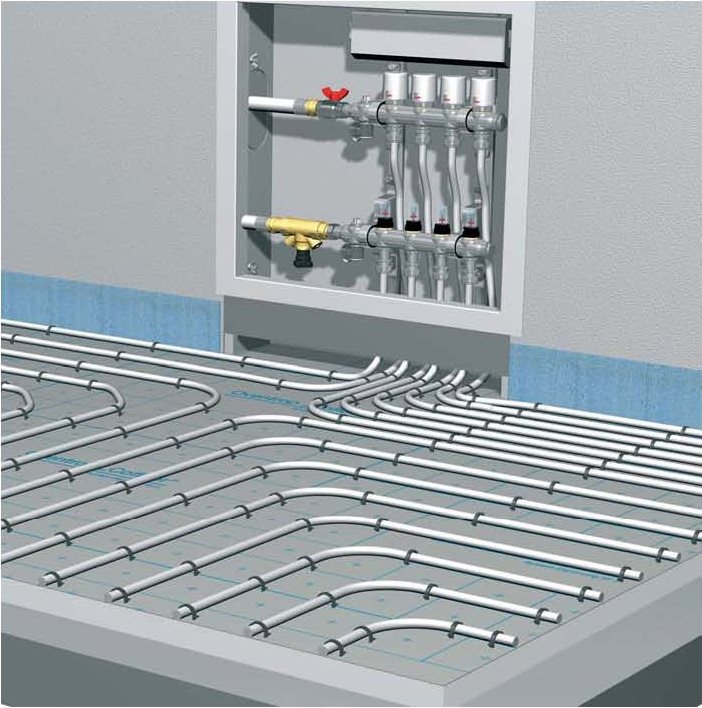

Термостатите подхождат не само за отоплителни системи на базата на газов, електрически котел или конвектор. Те се използват в системите “топъл под”, “топли стени”. Важно е да се избере модификация, която ще подхожда на съответната система (+)

Дистанционните сензори е целесъобразно да се използват в случаите, когато:

• батерията е покрита с плътни завеси;
• термостатът е разположен във вертикално положение;
• дълбочината на радиатора надвишава 16 см;
• регулаторът е разположен на разстояние по-малко от 10 см от перваза на прозореца и на повече от 22 см;
• радиаторът е монтиран в ниша.

В тези ситуации вграденият сензор може да работи неправилно, затова се използва дистанционен.

Обикновено сензорите се разполагат под ъгъл от 90 градуса спрямо корпуса на отоплителния радиатор. В случай на паралелно монтиране показанията му ще се отклоняват под въздействието на топлината, излъчвана от радиаторите.

Съвети преди началото на инсталиране на термостат

Предлагаме да се запознаете със следните съвети, които трябва да помните преди започване на монтажа на уреда.

1. Преди монтажа на спирателно-регулиращия механизъм трябва да се запознаете с препоръките на производителя.
2. В конструкцията на температурните регулатори има крехки части, които дори при лек удар могат да се повредят. Затова трябва да се проявява внимание и предпазливост при работа с устройството.
3. Важно е да се предвиди следният момент – трябва да се монтира клапанът така, че термостатът да заеме хоризонтално положение, в противен случай към елемента може да постъпва топъл въздух, излизащ от батерията, което ще се отрази неблагоприятно на работата му.
4. На корпуса са посочени стрелки, които показват в коя посока трябва да се движи водата. При монтажа трябва да се вземе предвид и посоката на водата.
5. Ако терморегулиращият елемент се монтира на еднотръбна система, то трябва предварително да се монтират байпаси под тръбите, в противен случай при изключване на една батерия цялата отоплителна система ще се наруши.

Полуелектронните термостати се монтират на батерии, които не са покрити със завеси, декоративни решетки, различни предмети от интериора, в противен случай сензорът може да работи неправилно. Също така е желателно термостатичният сензор да се разположи на разстояние 2-8 см от клапана.

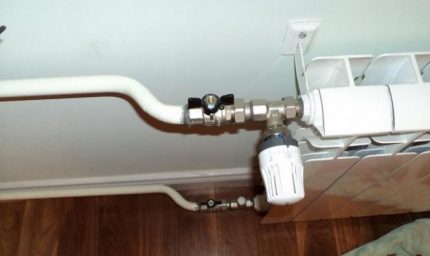

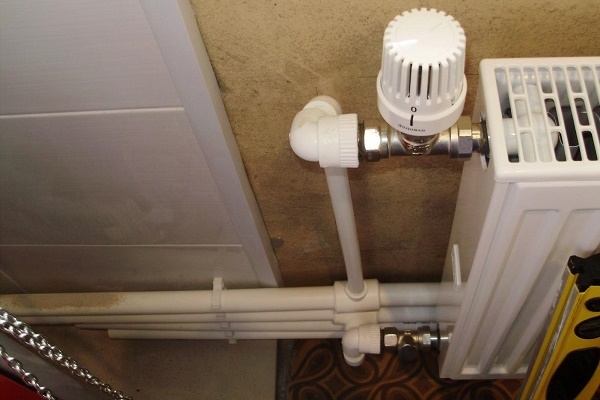

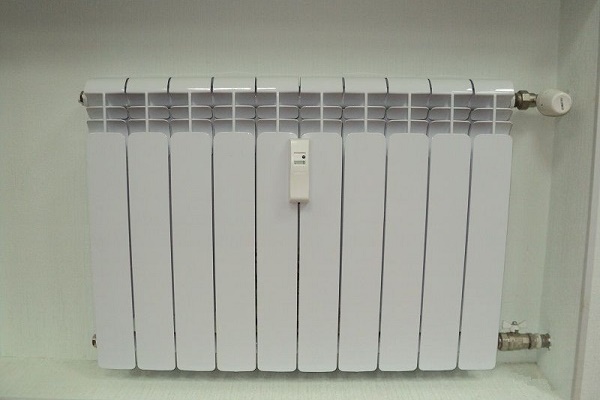

Терморегулаторът обикновено се монтира на хоризонтален участък от тръбопровода, недалеч от точката на влизане на топлоносителя в отоплителния уред

Електронните терморегулатори не бива да се монтират в кухнята, в антрето, в или близо до котелното помещение, тъй като такива уреди са по-чувствителни от полуелектронните. Целесъобразно е уредите да се монтират в ъглови стаи, помещения с ниска температура (обикновено това са стаи, разположени от северната страна).

При избора на място за монтаж трябва да се ръководите от следните общи правила:

• до термостата не трябва да има уреди, генериращи топлина (например, топловентилатори), домакински уреди и др.
• Недопустимо е върху уреда да попадат слънчеви лъчи и той да се намира на място с течение.

Като помните тези прости правила, можете да избегнете редица проблеми, възникващи при използване на уреда.

Монтаж на автоматични регулатори за отопление

Изложената по-долу инструкция ще ви помогне да монтирате терморегулатора както на алуминиеви, така и на биметални радиатори.

Ако радиаторът е свързан към работеща отоплителна система, водата трябва да се източи от него. Това може да се направи с помощта на сферичен кран, спирателен вентил или друго устройство, което блокира подаването на вода от общия щранг.

След това се отваря клапанът на батерията, който се намира в областта, където водата постъпва в системата, и се затварят всички кранове.

След като водата от батерията бъде отстранена, тя трябва да се продуха, за да се премахне въздухът. Това може да се направи и с помощта на кран на Маевски.

На следващия етап се извършва сваляне на адаптера. Преди процедурата подът се покрива с материал, който абсорбира добре влагата (салфетки, кърпи, мека хартия и др.).

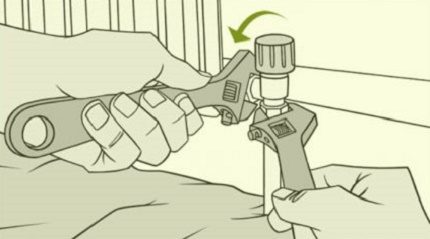

Корпусът на термостатичния клапан се фиксира с помощта на регулируем ключ. В същото време с втория ключ се отвиват гайките, които се намират на тръбата и на адаптера, който е разположен в самата батерия. След това адаптерът се отвива от корпуса.

При отвиване на адаптера може да се наложи използване на клапана, който се намира вътре в батерията.

След демонтиране на стария адаптер се поставя нов. За целта се поставя адаптерът в конструкцията, затягат се гайките и яката, след което с помощта на чист материал внимателно се почиства вътрешната резба.

След това почистената резба се увива няколко пъти с бяла водопроводна лента (тя се купува отделно в специализирани магазини), след което плътно се затягат адаптерът, както и радиаторът и ъгловите гайки.

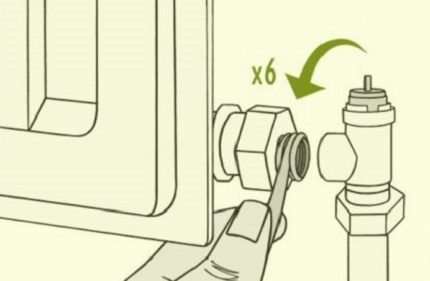

Необходимо е резбата да се увие със сантехнична уплътнителна лента по посока на часовниковата стрелка, като се направят 5-6 оборота. Важно е лентата да лежи равномерно, поради което трябва да се изглажда своевременно, ако е необходимо.

Веднага след като монтажът на адаптера приключи, трябва да се пристъпи към демонтиране на старата и монтиране на новата яка. В някои случаи яката се сваля трудно, затова частите ѝ се изрязват с отвертка или ножовка, след което се откъсват една от друга.

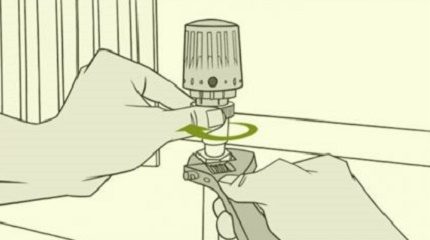

След това се извършва монтажът на самия терморегулатор. За целта, следвайки стрелките, изобразени на корпуса, го монтирате на втулката, след което, като фиксирате клапана с гаечен ключ, затягате гайката, която се намира между регулатора и клапана. В същото време с помощта на втори ключ затягате гайката плътно.

Важно по време на монтажа на термостата да не повредите резбата, а след затягането да проверите здравината на съединението, за да избегнете течове при пускане на водата.

На последния етап е необходимо да отворите вентила, да напълните радиатора с вода, да се уверите в работоспособността на системата, липсата на течове, да зададете определена температура. В двутръбна система можете да монтирате терморегулатори на горния захранващ тръбопровод.

Метод за настройка на механичен терморегулатор

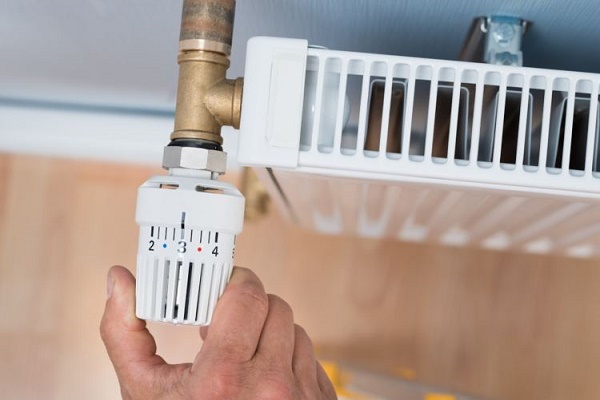

След монтажа е важно да настроите правилно механичните модели. За целта трябва да затворите прозорците и вратите в помещението, за да сведете топлинните загуби до минимум, което ще позволи по-точен резултат от работата на отоплителната система.

В стаята се поставя термометър, след което клапанът се отваря до упор. В това положение топлоносителят ще запълни радиатора напълно, а следователно топлоотдаването на уреда ще бъде максимално. След известно време е необходимо да запишете получената температура.

След това е необходимо да завъртите главата до упор в обратната посока. Температурата ще започне да спада. Когато термометърът покаже оптималните за помещението стойности, клапанът започва да се отваря, докато не се чуе шум от вода и не настъпи рязко нагряване. В този случай въртенето на главата се спира, като се фиксира нейното положение.

Изводи и полезно видео по темата

Във видеото ясно е показано как да настроите терморегулатор и да го интегрирате в отоплителната система. Като пример е взет автоматичният електронен регулатор Living Eco от марката Danfoss:

Можете да изберете терморегулатор според собствените си желания и финансови възможности. За битови цели идеално ще подхожда механичен и полуелектронен агрегат. Любителите на smart-техника могат да предпочетат функционални електронни модификации. Монтирането на уредите също е възможно без привличане на специалисти.
