Обвръзка на пелетен котел: схеми, правила за инсталиране и свързване на котела на пелети

Основната задача на отоплителната система е поддържането на комфортна за живеене температура вътре в дома. Добре проектираното обвързване на пелетния котел позволява постигане на равномерно разпределение на топлината в цялата жилищна площ, а също така предпазва оборудването от повреди и прегряване.

Тази работа е желателно да бъде поверена на професионалисти. Въпреки това, след като се заручите с подкрепата на специалисти и проучите принципите на свързване на отоплителния агрегат, можете да извършите обвързването самостоятелно. Съмнявате се?

Ние ще Ви помогнем в решаването на този въпрос. В статията са описани различни схеми за обвързване, посочени са плюсовете и минусите на всеки вариант, дадени са съвети за избор на отоплително оборудване. Освен това сме подготвили подробна инструкция за свързване на котлите и въвеждането им в експлоатация.

Какво представлява обвързването на котела?

Обвързването представлява всички онези елементи, които се разполагат между радиаторите на отоплението и котела. Днес много домашни майстори не му обръщат особено внимание, организират го, без да се придържат към никакви норми и препоръки на специалисти.

Въпреки това правилно реализираното обвързване позволява да се решат множество проблеми:

• налягането в тръбопровода никога няма да надвиши максимално допустимото ниво;
• окалина, шлака, пясък и подобен боклук, който може да се намира във водата, ще бъдат отстранени;
• излишното топлинно разширение ще бъде компенсирано;
• предоставя възможност за свързване на повече от един контур към системата;
• разтвореният в топлоносителя въздух ще бъде изведен;
• позволява автоматично да включва бойлера и да натрупва топла вода, което ще помогне за спестяване;

Ако говорим за пелетните котли, то те не винаги се отличават с висока автономност на работа. Но ако отговорно подходите към полагането на тръбопровода, то може да се постигне по-голяма ефективност от такова оборудване.

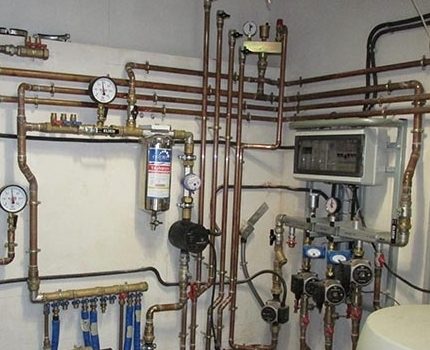

Правилното обвързване позволява да се направи отоплителната система на дома по-надеждна, безопасна и производителна

Особености на работата на пелетните котли

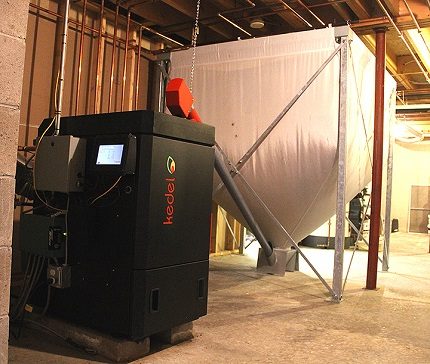

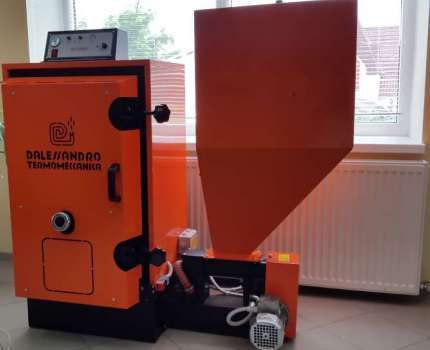

Отоплително оборудване, което използва като гориво пресовани дървесни гранули, се появи сравнително наскоро. Но от момента на изобретяването си такива котли веднага спечелиха признанието на милиони купувачи.

Ако няма възможност да се инсталира газово оборудване в къщата, се препоръчва покупката именно на пелетен котел.

Към предимствата на този вид топлогенератори трябва да се отнесат:

1. Автономност. Благодарение на наличието на блок за управление и система за автоматично включване на горелките, веднъж заредили горивото, можете да забравите за това за 2-4 седмици.
2. Безопасност. Пелетните котли имат многостепенна защита, което позволява да се избегне експлозия на тръбопровода и пожар.
3. Ефективност. Средно коефициентът на полезно действие на оборудването варира от 87 до 97 %.
4. Евтина поддръжка. Пелетите струват евтино, а почистването на пепелника трябва да се извършва не повече от веднъж месечно.
5. Дълготрайност. Срокът на експлоатация на агрегатите е не по-малко от 25 години.
6. Компактност. Най-често моделите имат сравнително малки размери.

Ако се запознаете с предимствата на този тип отоплително оборудване, става ясно защо то толкова бързо е спечелило популярност сред жителите на Европа и Америка.

Ако вярваме на статистиката, пелетните топлогенератори през следващите години ще заемат водещи позиции както на вътрешния, така и на световния пазар.

На широкото разпространение на агрегатите, работещи на пелети, пречи доста високата цена. Далеч не всеки желаещ ще може така веднага да извади кръгла сума за самия котел, горелката и допълнителното оборудване.

Възможни варианти за движение на течността

Съществуват множество схеми. Но всички начини могат да се разделят на две основни групи в зависимост от принципа на движение на топлоносителя по тръбите. Затова конкретната схема се подбира в зависимост от това дали в системата се използва естествена или принудителна циркулация.

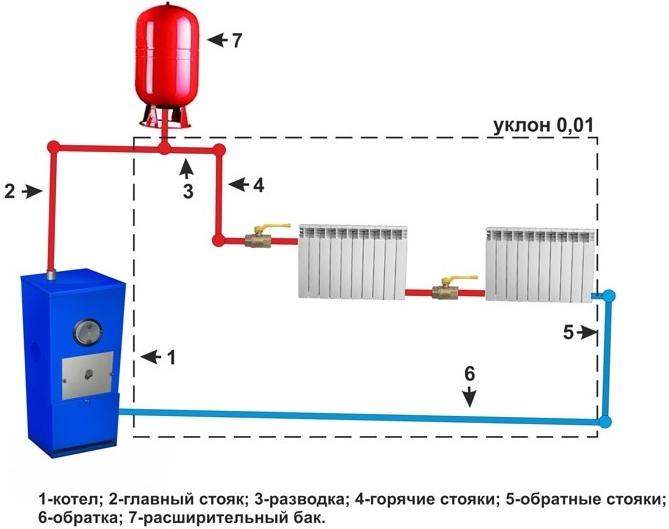

Особености на естествената циркулация

Най-простото и евтино решение е свързването на котела, където топлоносителят ще се движи по тръбите с помощта на законите на физиката. Да реализира такава схема ще може дори начинаещ, като ще е необходимо минимум време.

Особеността на системата за отопление с естествена циркулация се състои в липсата на помпа. В този случай движението на течността в тръбопровода става благодарение на способността на по-студената среда да изтласква по-горещата и по-малко плътна.

При организирането на отоплителна система без помпа радиаторите трябва да бъдат разположени по-високо от котела. Освен това броят на извивките и завоите на тръбите трябва да се сведе до минимум (+)

Към предимствата на такова решение спадат:

• ниска цена на монтажа;
• ниска цена за обслужване;
• простота на инсталиране;
• възможност за бързо възстановяване на работата на системата при откриване на повреда.

Но схемата с естествено движение на течността има и своите недостатъци. Преди всичко, тя може да се използва само в едноконтурна система. Освен това, такова решение ще бъде ефективно единствено в малки къщи.

Вариант с принудителна циркулация

Най-голямо търсене имат отоплителните системи, в които се използва циркулационна помпа. Това никак не е изненадващо, тъй като такава схема се отличава с удобство, универсалност и практичност. Тя може да се използва в къщи и сгради с абсолютно всякакви размери.

Но независимо от уникалните предимства, схемите с принудителна циркулация на топлоносителя притежават някои значителни недостатъци:

• скъп монтаж — средната цена на помпата е около 150-160 долара;
• сложност на изпълнението — схемата се състои от голям брой елементи, което значително затруднява нейното изпълнение;
• необходимост от балансиране — всички компоненти на отоплителната система на къщата трябва да бъдат точно настроени един спрямо друг;
• зависимост от наличието на електроенергия — отоплителната помпа ще работи само при условие че към нея се подава ток.

При организиране на отоплителната система на сграда с два или повече контура се препоръчва да се използва вариантът с принудително движение на топлоносителя.

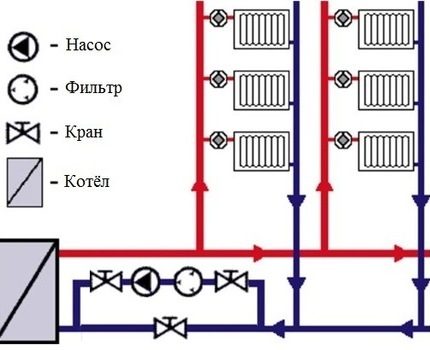

Отоплителна система с принудително изпомпване на течността функционира благодарение на циркулационна помпа. Ето защо е по-добре да се предпочитат надеждни устройства от доказани производители.

В този случай обаче основният фактор за производителността е мощността на отоплителния котел. Имайте предвид, че ако тя е недостатъчна, оборудването няма да може да загрее достатъчно количество топлоносител.

Свързване на котела при наличие на колектор

Двете по-горе схеми се появиха доста отдавна. Те се делят, в зависимост от начина на сглобяване на контура, на тройникови, колекторни и смесени.

Днес първият вариант постепенно се измества от по-иновативния — колекторния. Неговото основно предимство е високата ефективност. Но за реализацията му ще трябва да се инвестира немалка сума.

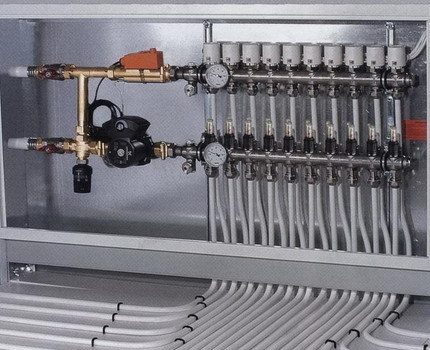

Този вид разводка предполага инсталиране зад пелетния котел на специален водосборник — колектор за отопление. Всяка тръба, радиатор или кран, свързани към отоплителната система на сградата, се присъединяват към този елемент.

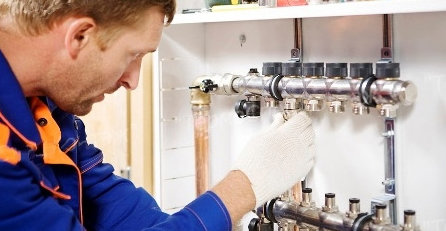

Колекторът се монтира в специално оборудван шкаф. До него постъпва гореща вода веднага след нагряването от котела. Едва след това топлоносителят се разпределя по тръбопровода.

Предимствата на тази схема са очевидни:

• собственикът на къщата получава възможност да контролира всеки отоплителен кръг поотделно;
• във всяка точка на системата за отопление се поддържа стабилно водно налягане;
• до един радиатор от колектора отива само една тръба, съответно те могат да бъдат с по-малък диаметър.

Важно е да се разбере, че такова ниво на комфорт ще струва скъпо. Все пак, до всеки отделен възел на отоплителната система ще трябва да се положи собствен тръбопровод.

В резултат на това, това ще доведе до необходимост от увеличаване на бюджета, по-голям разход на фитинги, тръби и друга арматура.

Организирането на колекторното разпределение е сложна и деликатна процедура. Затова най-доброто решение е да се довери работата на квалифицирани специалисти, което ще позволи да се избегнат грешки и допълнителни финансови разходи.

Основни етапи на процеса на свързване

Както вече беше казано по-горе, правилно положен тръбопровод ще позволи значително да се увеличи ефективността на отоплителната система и да се направи експлоатацията ѝ максимално безопасна. Поради това, преди да отидете в магазина или да започнете монтажа, се препоръчва да се запознаете подробно с всеки от етапите на работа.

Избор на оборудване и необходими части

Пристъпвайки към реализацията на схемата за обвързване на пелетния котел, на първо място трябва правилно да се подберат необходимите части и допълнително оборудване. Препоръчва се да се купуват качествени продукти от надеждни производители. Не си струва да се пести, тъй като това ще доведе до чести повреди и ще направи експлоатацията на отоплителната система небезопасна.

За да се пристъпи към работа, е необходимо да се купят следните елементи:

1. Циркулационна помпа. Тя е предназначена за осигуряване на непрекъснато движение на топлоносителя по тръбите.
2. Въздушни клапани. Тези елементи премахват въздуха от системата, който попада там заедно със студената вода.
3. Разширителен съд. В него се натрупват излишъците на топлоносителя, които впоследствие се отвеждат в канализацията.
4. Колектор — разпределя горещата вода по кръговете.
5. Калосъбирач. Основната му задача е премахването от системата на разнообразни отпадъци: шлака, пясък, котлен камък и т.н.
6. Хидравлична стрелка, известна още като хидравличен разделител. Използва се за свързване към системата на кръг, в който се движи топлоносител с различни параметри.

Също така ще са необходими отоплителни радиатори. Те трябва да бъдат метални или биметални. В днешно време могат да се подберат модели, които се вписват идеално в интериора. Макар и да струват доста скъпо, те ще издържат няколко десетилетия.

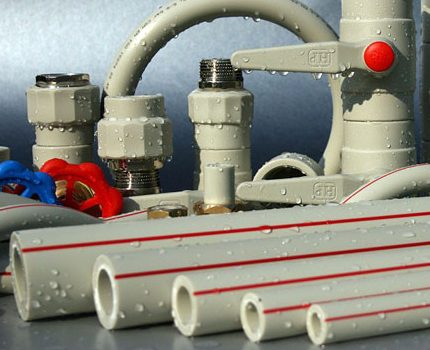

Полипропиленовият тръбопровод е доста популярен. Той е лек, евтин, по стените му не се образува налеп, а с монтажа може да се справи и начинаещ. Но за пелетния котел е по-добре да се предпочете метален.

Обвързване на пелетен котел

Ако имате знания и опит в изграждането на отоплителния кръг, можете да се заемете сами с процеса на свързване. Тук е важно стриктно да следвате препоръките на производителя, дадени в инструкцията за конкретния модел пелетен котел.

Първо се монтира пелетният котел, като се свързват компонентите:

1. Избор на помещение за разполагане на агрегата. За целта трябва да се запознаете с инструкцията, приложена от производителя. Най-често в нея са изложени подробни препоръки за обзавеждането на помещението.
2. Присъединяване на горелката, която трябва да бъде закупена заедно с котела, като се избере подходящият тип.
3. Инсталиране на резервоар за гориво. Това е бункер, който се продава заедно с отоплителния агрегат. От неговите размери зависи площта на помещението, което трябва да бъде отделено за котелното помещение.
4. Свързване на шнека – приспособление, което отговаря за подаването на пелети.
5. Свързване на дистанционното за автоматично управление — то е необходимо за осигуряване на непрекъсната автоматична работа.

Целият процес на свързване на пелетния котел се разделя на няколко етапа. Така че първо трябва да изберете местоположението на колектора, след което предстои неговото присъединяване към радиаторите.

За това се използва водопроводна арматура с диаметър 1 инч. Ако някои отвори на разпределителя са останали незаети, те трябва да бъдат затворени с тапи.

За предотвратяване на пожароопасни ситуации трябва да избирате компоненти и преходи от негорими материали. А всички съединения да се изпълняват добросъвестно, което ще помогне да се избегнат течове и други неприятности.

След това се извършват следните действия:

1. Прокарване на тръбата от котела, чийто диаметър е 1,25 инча.
2. Монтиране на разпределителния патрубок на входната магистрала.
3. Врязване в кръга или монтиране на циркулационна помпа зад разпределителния клапан. Устройството трябва да се монтира в хоризонтално положение на оста. Препоръчва се да се защити от отпадъци и мръсотия, която може да проникне отвън, като се постави мрежест филтър.

Първият етап е завършен. След това можете да се занимавате с монтирането на такива допълнителни части като сензори, разширителен съд и предпазен клапан. Също така не трябва да забравяте за организирането на комина.

Всички работи се препоръчва да се извършват поетапно, като при това се уверявате в надеждността и правилността на монтажа на вече сглобената система. Помнете, че основното е да не бързате, да правите всичко качествено и в съответствие със схемата.

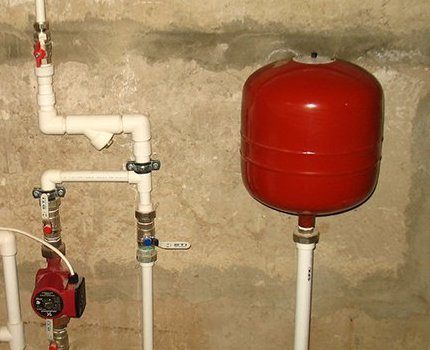

Монтаж на разширителен съд

След нагряване обемът, зает от топлоносителя, се увеличава, затова трябва да се осигури достатъчно място, за да се избегне експлозия. Именно за това е необходим разширителният съд — всички излишъци от гореща вода постъпват в него. Освен това такъв елемент позволява поддържането на стабилно налягане в отоплителната система.

У неопитния купувач несъмнено ще възникнат въпроси, свързани с това кой разширителен съд е най-добре да избере. Те се различават по цвят и предназначение. За отоплителната система се използва оборудване, боядисано в червен цвят.

При избора на разширителен съд се обръща специално внимание на неговия размер. Определянето на оптималния обем няма да е трудно. За целта трябва да се изчисли колко вода ще се използва в системата и към полученото число да се добавят 10-12%.

Веднага след свързването на разширителния съд в него трябва да се създаде определено налягане. Не трябва да се разчита на фабричната настройка, тъй като в повечето случаи тя не отговаря на стандартите.

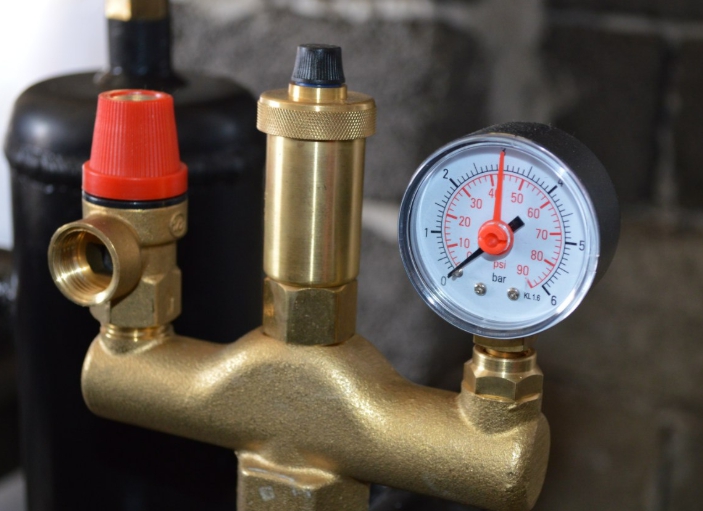

Предпазен клапан: нужен ли е?

Основната задача на този елемент е защита на котела от рязко повишаване на налягането, което значително удължава експлоатационния срок. След като той реагира, част от топлоносителя изтича от отоплителната система — това позволява намаляване на налягането.

Запорната арматура трябва да се избира в зависимост от производителността на котела и максималната температура на водата, която той изпомпва. По-добре е да се купуват модели, които се задействат, ако налягането надвиши работните параметри на системата с 20-30%.

Трябва да се има предвид, че диаметърът на входа на предпазния клапан трябва да бъде равен на размера на тръбата или по-голям.

Съществуват няколко вида защитна арматура. Най-универсалният модел е предпазният клапанен механизъм за изпускане.

Производителите модернизират моделите на ТТ котли, оборудвайки ги с вградена група за безопасност. В нейния състав влизат манометър, предпазен клапан и въздухоотделител.

В продажба има модели пелетни котли с вградена група за безопасност или без нея. В първия случай схемата за сглобяване на системата ще бъде значително по-проста — не е необходимо да се поставят манометър, предпазен клапан и въздухоотделител за отоплителната линия.

Особености на свързване на пелетен котел

При покупката на такъв топлогенератор трябва да се разбере, че той няма функция за регулиране на подаването на топлина. Казано по-просто, горенето на пелетното гориво не може да бъде спряно.

Това означава, че при прекъсване на електрозахранването циркулационната помпа ще спре и движението на топлоносителя в системата също. За да се предотврати по-нататъшното повишаване на налягането и излизане от строя на системата, се използват няколко аварийни схеми.

За да бъде експлоатацията на твърдогоривен котел максимално безопасна, е необходимо да се осигури:

• навременно подаване на студена вода към оборудването;
• по време на работа дръжте затворени вратите, люковете за наблюдение и пълнителните тръби на отоплителната система;
• използвайте само определеното гориво, посочено от производителя в инструкцията за вашия модел;
• организирайте допълнителен авариен контур.

Ако се вземат предвид всички нюанси при свързване на пелетно оборудване, може да се създаде саморегулираща се и минимално зависима от човека система. Но за това ще трябва да отделите малко повече време и финансови средства.

Правила за монтаж на димохода

Ефективността на работа на котела до голяма степен зависи от това колко добро е сцеплението (тягата). Ако коминът е проектиран правилно, той ще осигури отлично отвеждане на въздуха при всяка температура и сила на вятъра.

Първият нюанс, на който трябва да обърнете внимание, е диаметърът на комина, който трябва да бъде идентичен с размера на изходящия патрубок. Също така е необходимо да се монтира елемент, който отвежда излишната влага.

Не забравяйте и за капачката. Ако я монтирате правилно, тя няма да пречи на тръбата или да създава аеродинамична преграда.

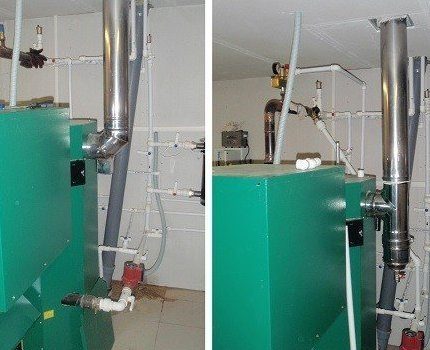

На снимката по-горе са показани два начина за монтаж на комин за пелетен котел за отопление. Отляво – неправилен вариант, а отдясно – правилно решение

В повечето случаи се използват метални тръби за организиране на комин. Затова те трябва да бъдат качествено изолирани и оборудвани с люкове за почистване – правилно е всяко коляно да бъде снабдено с ревизионна вратичка, за да може удобно да се отстраняват саждите и останалите продукти от горенето.

Трябва да се помни, че отоплителното оборудване, работещо на пелети, не понася нито твърде слаба, нито прекалено силна тяга. Важно е да следите внимателно тягата по време на експлоатация.

За да се предпази помещението на котелното от запалване при обръщане на тягата, производителите поставят между бункера и котела пластмасова гофрирана тръба – ако възникне обратна тяга, пластмасата изгаря и горивото спира да постъпва.

Свързване и настройка на оборудването

След като схемата за обвързване е реализирана и котелът е монтиран, е време да пристъпите към неговата настройка и свързване. Оборудването се присъединява към всички комуникации: отоплителна система и водопровод.

Много съвременни модели пелетни котли са оборудвани с горелка, работеща на електричество. Затова проверете дали устройството се нуждае от подаване на ток.

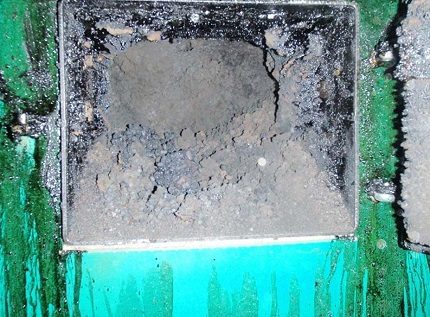

Ако след стартиране пелетният котел започне да дими, внезапно да угасва или в пепелника се открие неизгоряло до край гориво, значи настройката е направена неправилно. Може също да се образуват много сажди.

Към свързването и настройката трябва да се подхожда с максимална отговорност. Не трябва да се разчита на фабричната настройка. Това ще трябва да се направи при първото пускане на отоплителното оборудване и при това трябва да се вземе предвид тягата на комина, състоянието на горивото и мощността на оборудването.

Неправилната настройка ще доведе до възникването на различни проблеми, сред които ниска ефективност, голям разход на гориво, чести повреди и много други.

Затова производителите на много модели пелетни котли препоръчват тези етапи да се извършват от служители на специализирани организации, които имат разрешение за извършване на подобен вид работа.

Често срещани проблеми и грешки

Ниският коефициент на полезно действие и честите повреди на отоплителното оборудване са ясен признак за грешки, допуснати при неговата обвръзка.

Грешка №1. Най-често проблемите възникват поради недостатъчно нагряване на топлоносителя. В резултат това води до появата на голямо количество катран или сажди.

Грешка №2. Неправилното регулиране или липсата на защита от завиране на водата са един от най-често срещаните проблеми. Поради това топлоносителят се прегрява, което се отразява негативно на отоплителните уреди, тръбите и другото оборудване.

Грешка №3. Ако отоплителната система не се отличава с висока ефективност, тогава трябва да се обърне внимание на качеството на уплътняването. За целта трябва да се провери дали котелът и останалите конструктивни части на системата са надеждно изолирани.

Грешка №4. Често се случва собственикът на къщата да отделя за котелното помещение само няколко квадратни метра. В резултат той се сблъсква със следния проблем — обслужването на отоплителната система става изключително неудобно и дори опасно. Препоръките за обустройване на котелното помещение са дадени в тази статия.

Изводи и полезно видео по темата

Видео #1 обзор на неправилната организация на отоплителната система:

Видео #2 разбор на типична схема на обвръзка на пелетен котел:

Видео #3 монтаж на твърдогоривен топлогенератор и бойлер:

Пелетните котли се утвърдиха като ефективно и удобно за обслужване оборудване. Но за да може такава отоплителна система да разкрие всичките си предимства, а нейната работа да бъде непрекъсната, трябва с пълна отговорност да се подходи към избора на арматура, оборудване и качествено да се реализира схемата на обвръзка.
