Как да направите домашен климатик със собствени ръце: популярни схеми и инструкции

Жегата, дори и да сме я чакали дълго, все пак ни връхлита внезапно. Дъждовете, разбира се, ни омръзнаха, но и парещата жега изтощава и намалява работоспособността. Добре е, когато има сплит-система, но малко хора се замислят за нея през зимата или дъждовната пролет. А през лятото нейната покупка и монтаж се превръщат в дупка в семейния бюджет.

Някои майстори решават да направят домашен климатик със собствени ръце, като използват подръчни средства и евтини материали. Идеята за сглобяване на бюджетно домашно изобретение е доста привлекателна, но преди да пристъпите към нейното реализиране, е необходимо да оцените ефективността на такъв агрегат и да проучите технологията на неговото изработване, съгласни ли сте?

Предлагаме да се запознаете с различни варианти за изграждане на домашен климатик. Сред предложените технологии вие непременно ще изберете подходящо решение и ще можете да сглобите охлаждащо устройство самостоятелно. Стъпка по стъпка ръководства и фото-инструкции ще ви помогнат в осъществяването на замисленото.

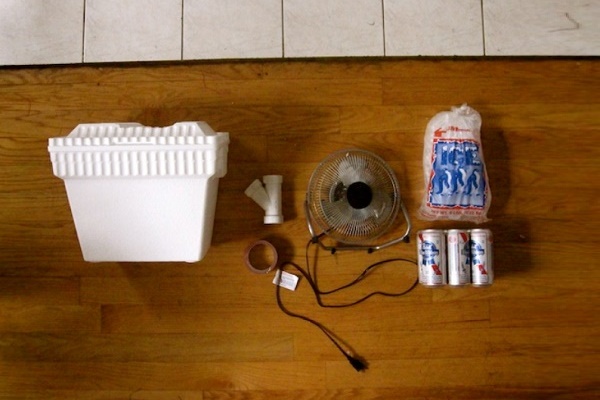

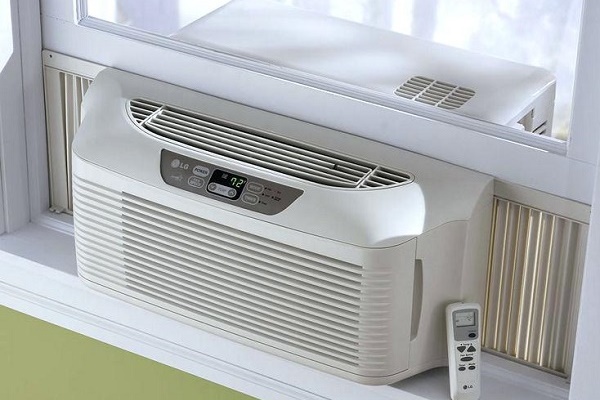

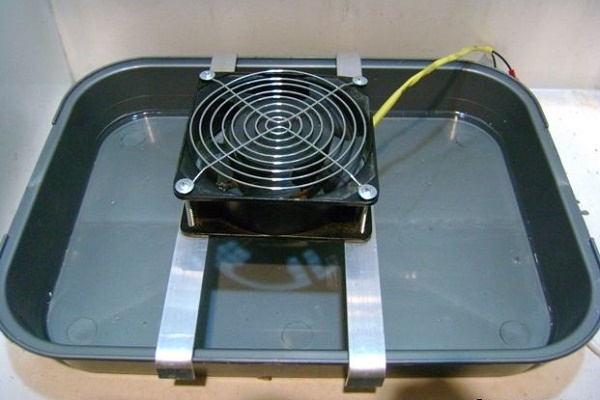

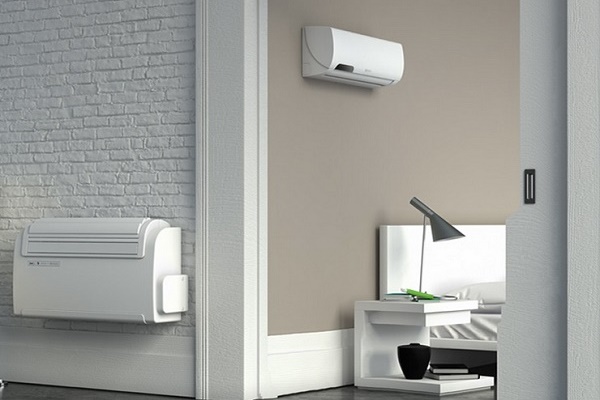

Фабрични климатици: видове и недостатъци

Преди да се опитате да направите климатик самостоятелно, добре е да разберете какво представлява това устройство, как работи и какъв ефект може да се очаква от неговото функциониране.

Климатикът е технически сложен уред, който първоначално се е използвал само за охлаждане на помещение през летния период. С течение на времето моделите климатици се усъвършенстваха и усложниха.

Съвременните климатични устройства са способни не само да контролират климата вътре в помещението, но дори да овлажняват и почистват намиращия се в него въздух.

Най-разнообразните съвременни климатични устройства се наричат климатици и се придобиват, за да се чувстваме комфортно у дома, независимо от метеорологичните условия.

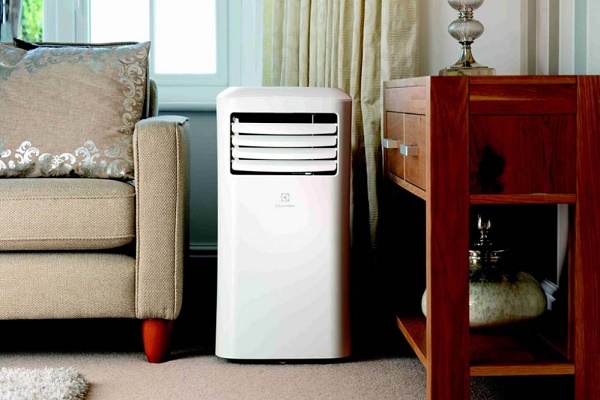

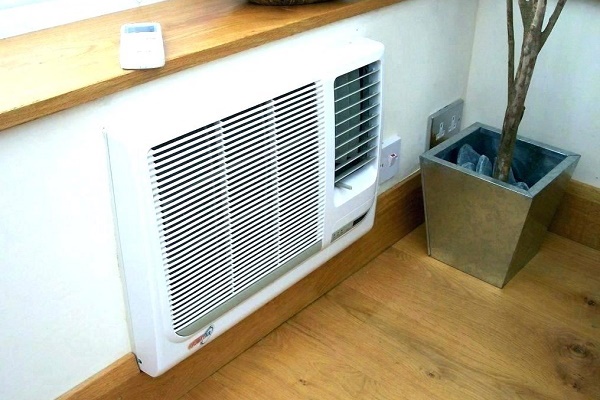

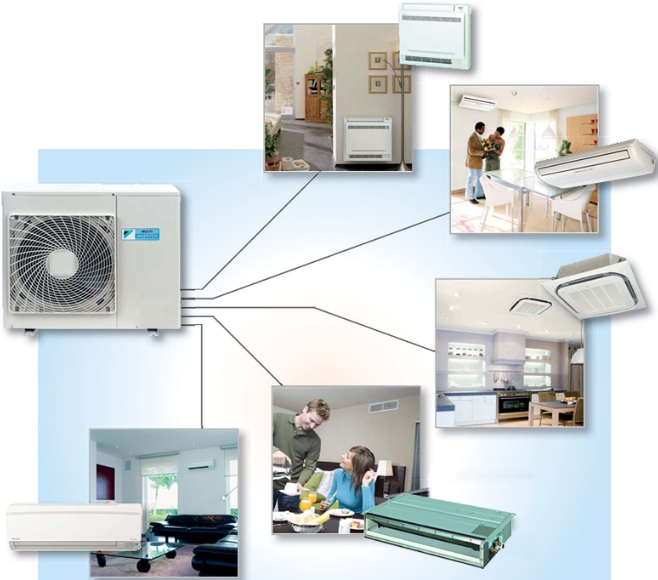

Уредите, които в момента се предлагат на пазара, могат да се разделят на два вида: изпарителни и компресионни.

Ако изпарителните модели са способни само да охлаждат въздуха и да влияят на неговата влажност, то компресионните могат както да намаляват, така и да увеличават температурата в помещението.

Компресионно устройство и неговата конструкция

Компресионният е най-разпространеният вид климатици, който най-често се използва в бита. Неговата конструкция се състои от възли, които обикновено влизат в състава на всяко хладилно оборудване: компресор, кондензатор (радиатор), изпарител, терморегулатор и вентилатори.

Всеки от елементите на комплекса изпълнява определена задача:

• компресорът осигурява движението на хладилния агент (например фреон) по контура на устройството;
• радиаторът се използва за охлаждане и кондензация на фреона;
• изпарителят – място, където течността става пара при намаляване на налягането на фреона;
• терморегулаторът е необходим за управление на разхода на хладилния агент, който се движи през изпарителя: така се осигурява поддържането на зададената температура;
• вентилаторите помагат да се активизира процесът на топлообмен и да се насочи в помещението поток от охладен въздух.

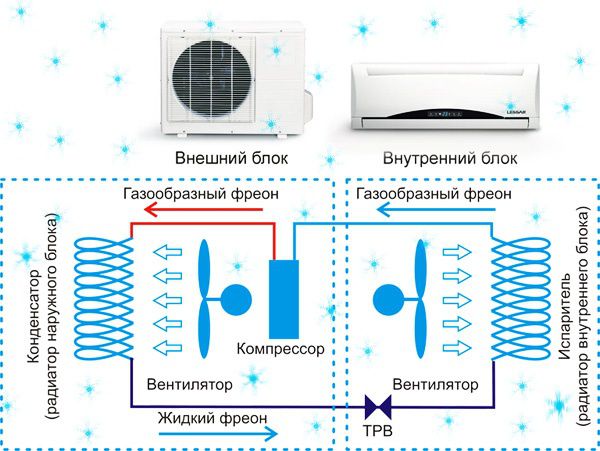

Схематично работата на компресионния климатик може да се представи по следния начин.

Ако внимателно се проучи представената схема, която показва принципа на работа на компресионния климатик, ще стане ясно предназначението на всеки от елементите на сплит системата (+)

Хладилният агент в газообразно състояние (t +10-20°C; налягане 3-5 атмосфери) постъпва от изпарителя в компресора. Там газът се компресира и загрява (t +75-90°C; налягане 15-25 атмосфери). След това той постъпва в кондензатора.

Тук преминава в течно състояние, защото се охлажда с помощта на външния въздушен поток, който се прогонва през топлообменника.

Когато хладилният агент напусне кондензатора и се премести в терморегулиращото устройство, той има високо налягане и температура с 12-20°C по-висока от околната среда.

Обикновено терморегулиращото устройство е тънка тръбичка-спирала от мед. При това сечението на устройството за преминаване на фреона се регулира. По закона на Бернули там, където скоростта на движение на хладилния агент е по-висока, налягането е по-ниско. Падането на налягането осигурява намаляване на температурата на кипене на течността и активно изпарение на веществото.

В изпарителя, където след това попада фреонът, той отново става газ поради активно разширяване и отнемане на топлина от въздуха в охлажданото помещение. Устройството се използва именно за този етап, който е основен. След това газът отново постъпва в компресора. Цикълът се затваря, за да се повтори отново и отново.

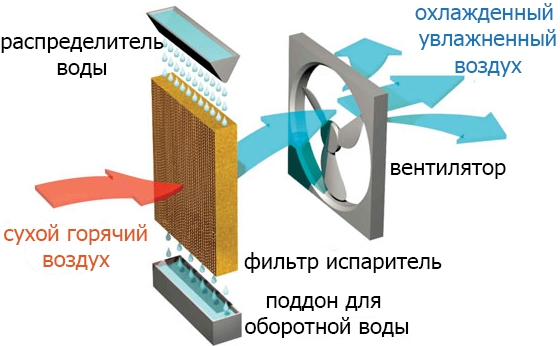

Изпарителен уред: принцип на устройството

Забележителна особеност на изпарителния уред е, че в него не се използват газове, чието приложение влияе негативно на околната среда. Работата на устройството се основава не на промяна на агрегатното състояние на хладилните агенти, а на изпаряване на обикновена вода.

Корпусът на уреда с поддон се изработва от влагоустойчиви материали, които не реагират на резки температурни промени. В него са събрани всички възли на устройството.

Основа на конструкцията е водна помпа, която се използва за насищане с влага на охладителния филтър. Помпата е оборудвана с пълнителна емкост с клапани, през които се осъществява подаването на вода.

Много е важно, че обикновената вода, която се използва в работата на изпарителния климатик, не оказва негативно влияние върху околната среда (+)

Студената вода за филтъра постъпва от резервоара, в който се изпомпва от поддона. За усилване на охлаждащия ефект в поддона може да се постави лед.

Охладителните филтри се използват за увеличаване на площта на изпарение на водата, което допринася за повишаване на ефективността на работа на уреда. Като материал за тяхното производство се използва целулоза или специални полимери.

Клетъчната структура на такива филтри осигурява максимално възможно охлаждане на преминаващия през тях въздух.

Вентилаторът помага да се активизира движението на въздушните маси и принудително да ги прогонва през въздушния, а след това и през охлаждащия филтър.

Този уред работи по следния начин:

• вентилаторът вкарва вътре в корпуса топъл външен въздух;
• въздушните потоци преминават през филтрите, където се пречистват и насищат с вода от резервоара;
• водните изпарения охлаждат и овлажняват въздуха, който постъпва в помещението.

Колкото по-сух е външният въздух, толкова по-активно протича процесът на изпарение на водата и толкова по-добре работи устройството.

Плюсове и минуси на фабричните климатици

В много региони на нашата страна хората не могат да преживеят лятната жега без климатици. Тези уреди са необходими и полезни. Едва ли някой ще спори с това твърдение. Но наред с предимствата, те притежават и редица недостатъци, които трябва да се знаят, за да се предвидят и намалят техните негативни влияния.

И така, да започнем с „плюсовете“:

• създаване на комфортен температурен микроклимат в жилището;
• филтрация на въздушните маси;
• прилагане на овлажнители и йонизатори в редица съвременни модели.

Тези предимства са очевидни. Именно те ни карат да вземем положително решение при покупката на това устройство.

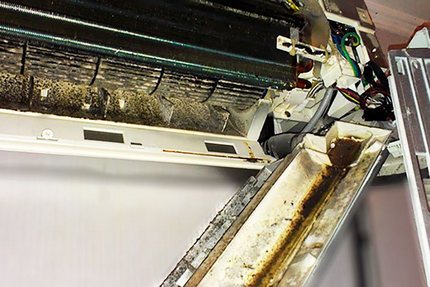

Без подходяща грижа климатикът бързо се замърсява и се превръща в истински разсадник на гъбички и болестотворни микроорганизми, провокиращи възникването на заболявания и алергични реакции.

Но има и „минуси“:

• самият уред ще струва скъпо, а ще трябва да се плати и за неговия монтаж, и за сервизно обслужване;
• потреблението на електроенергия и, съответно, сметките за нея ще нараснат;
• прахът, извлечен от въздуха, се натрупва върху филтрите, което допринася за размножаването на микроорганизми, например бактерията легионела – причина за сериозно белодробно заболяване;
• климатик без овлажнител допринася за намаляване на влажността в помещението, което се отразява негативно на лигавиците на носоглътката и очите, и допринася за стареене на кожата;
• охладеният поток от въздушни маси може да стане причина за простудни заболявания;
• шумът, издаван от уреда, може да дразни хората.

Ако за устройството не се грижите добре, то може да излъчва неприятни миризми, с които ще се изпълни цялото ви жилище. Подробна информация за особеностите на обслужване на сплит-системата е дадена в тази статия.

И така, има смисъл да опитате да направите самостоятелно устройство, което притежава предимствата на фабричните климатици и е лишено поне от няколко техни недостатъци.

Какво може да се направи със собствени ръце?

Обръщам внимание на факта, че ние не се стремим да надминем фабричните изделия. Едва ли ще успеем да постигнем същата мощност на охлаждане.

Нашата цел е да създадем устройство, което не консумира много енергия, струва евтино и, в случай на неефективност, може да бъде изпратено без съжаление в кутия и на боклука. Но представете си колко ще ви зарадва самоделката в случай на успех!

Повечето самоделни устройства, както показва опитът, се състоят от две основни части:

• блок, позволяващ да се намали температурата на околната среда;
• елемент, допринасящ за разпространението на охлаждащия ефект в цялото помещение.

Ето нека да разберем, как да направим ефективен климатик в домашни условия от това, което имаме под ръка.

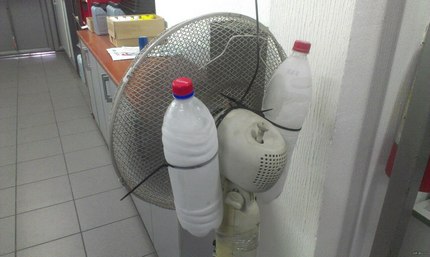

Лед в комбинация с вентилатор

По-просто от това устройство може да бъде само мокър чаршаф, с помощта на който се завесва прозоречният отвор. Също, между другото, начин да се охлади и овлажни постъпващият в помещението въздух.

За изграждането му са нужни пластмасови бутилки или други съдове, пълни с лед. Плоските контейнери със специални охладители за хладилни чанти – акумулатори на студ – са се доказали добре.

Те могат да бъдат прикрепени към решетката на вентилатора с тел или поставени в кошница, закрепена на пръчките на тази решетка. Колкото повече лед, толкова по-добре работи охлаждащото устройство.

Ледът, замразен в пластмасови бутилки, – това е доста тежък предмет, който трябва надеждно да се закрепи на решетката или просто да се постави на масата на нивото на вентилатора.

Ефективността на тази конструкция, състояща се от лед в съд и вентилатор, също може да се повиши, като се сглоби по специален начин.

Ще ви трябват:

• петлитрова пластмасова бутилка за вода с капачка;
• компютърен вентилатор – диаметър 120 mm;
• четири самонарезни винта и отвертка;
• предварително замразен лед.

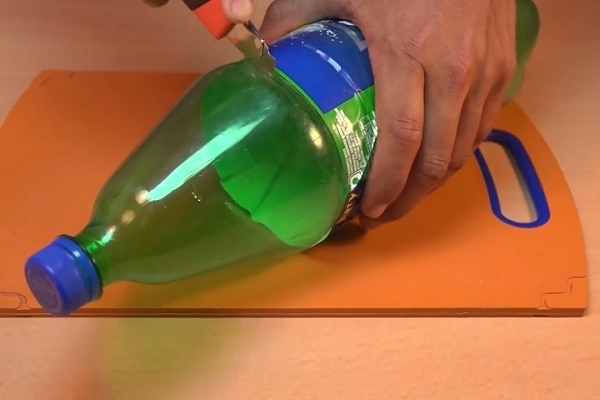

В бутилката се правят два отвора един срещу друг. Единият ще бъде кръгъл: в него се вкарва вентилатор, за да засмуква въздух вътре в резервоара. Вентилаторът трябва да се закрепи здраво с самонарезни винтове на повърхността на бутилката.

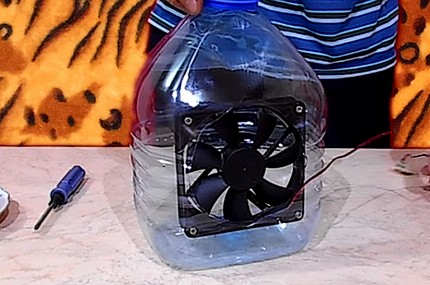

На тази снимка се вижда ясно как точно компютърен вентилатор може да бъде закрепен в отвора, направен на задната страна на петлитрова бутилка.

Вторият отвор се прави правоъгълен. При това се изрязват само долната и страничните стени на правоъгълника. Полученият клапан се огъва нагоре. През правоъгълния отвор вътре в бутилката се поставя лед, включва се вентилаторът и готово. Можете да се наслаждавате на прохладата.

Когато нуждата от работата на уреда отпадне, можете да затворите неговия прозорец с клапана, за да запазите остатъците от студ.

С устройство с аналогична, но по-сложна и „дълготрайна“ конструкция ви предлагаме да се запознаете в блока с видео инструкции, разположен в долната част на статията.

Вентилатор и медни тръби

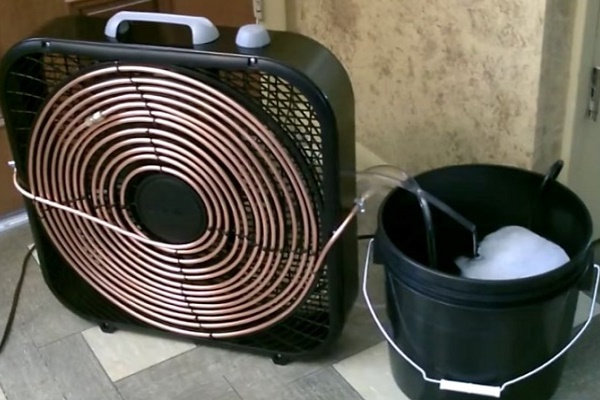

Ако възнамеряваме да направим компактен охладител от вентилатор със защитна решетка и медни тръби, по които ще се движи вода, то си струва веднага да се съсредоточим върху темата за водата.

Тя трябва да бъде или течаща, или водата трябва да се постави в кофа, която ще стане част от уреда. Ако в къщата има водомер, то вторият вариант с рециркулация на носителя е за предпочитане.

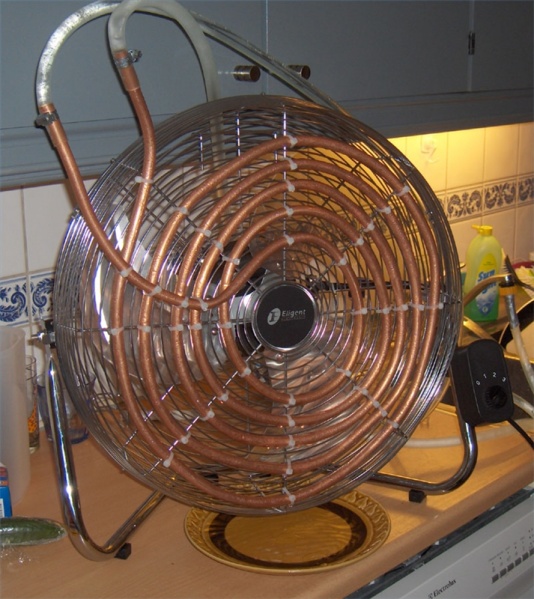

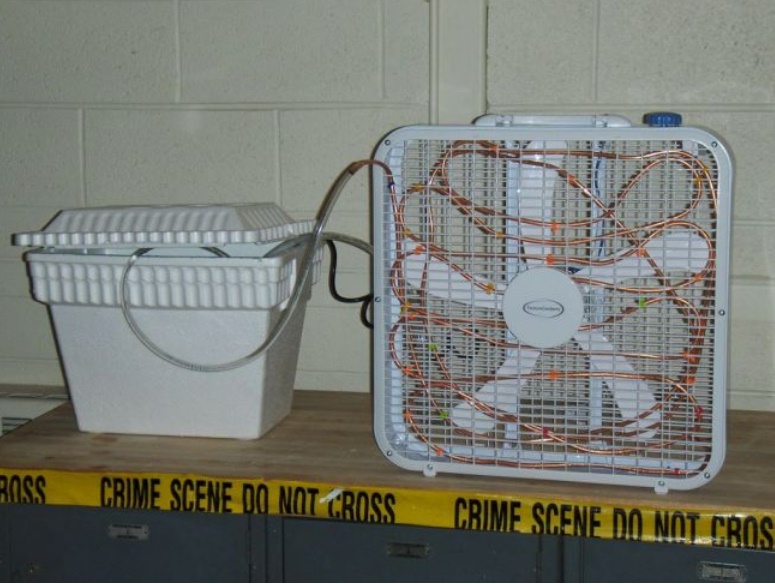

Един от вариантите за успешен тандем от лед с вентилатор и медна спирала ще представи следната подборка от снимки:

Този полезен домашен уред ще охлади въздуха в помещението с 5-7º за половин час продуктивна работа.

За работата са ни необходими:

• вентилатор с предна защитна решетка;
• тръба от мед с напречно сечение 6,35 мм и дължина 5-10 м;
• тънка тел или гъвкави пластмасови скоби;
• гъвкав маркуч от прозрачна пластмаса с вътрешен диаметър 6 мм;
• аквариумна потапяща помпа (производителност 600-1000 литра на час);
• кофа или термокуттия (последната е за предпочитане);
• метални скоби;
• акумулатори на студ.

Плоски контейнери, пълни с течност за бързо замръзване, – това са акумулаторите на студ, които се използват в хладилни чанти, автомобилни термокуттии и други изделия с аналогично предназначение за поддържане на необходимата температура.

Като пълнител в тях могат да се съдържат водно-солеви разтвори, гел или силикон.

За нашата домашна изработка най-добре ще подхожда силиконов акумулатор. Ако резервоарът, в който го поставят, е добре термоизолиран, той ще може да задържа в него температура 0…+2°С в продължение на седмица. Като термокуттия може да се използва кофа, но не с кръгло, а с правоъгълно напречно сечение.

За усилване на изолацията, той (с капак!) отвън и отвътре се облепва със слой от пенополистирол с дебелина 3-4 см.

Опашките на пластмасовите скоби-захващания след закрепването на медните тръби по повърхността на решетката трябва да бъдат отрязани, за да не пречат на въртенето на перките на вентилатора.

Ако всичко необходимо е подготвено, пристъпваме към работа.

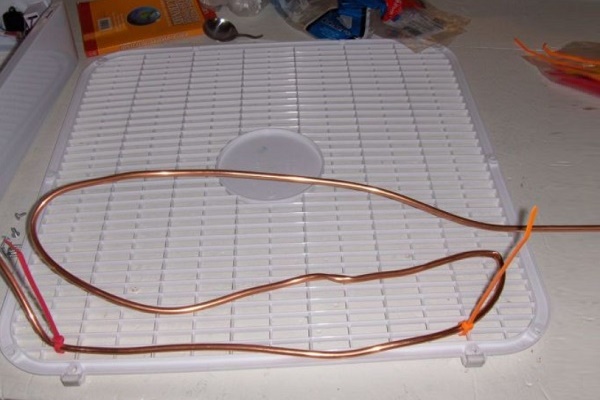

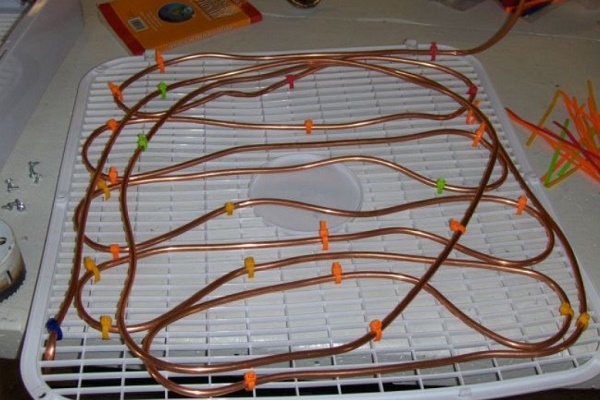

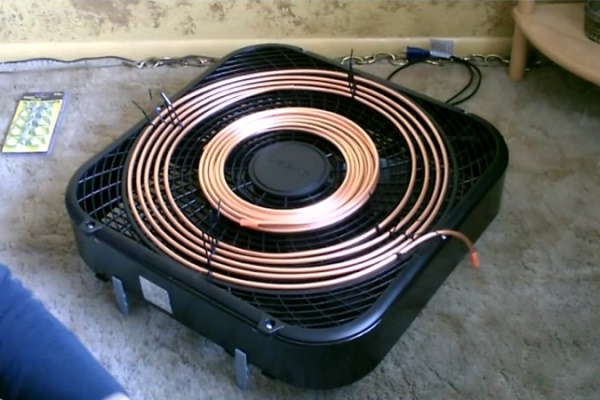

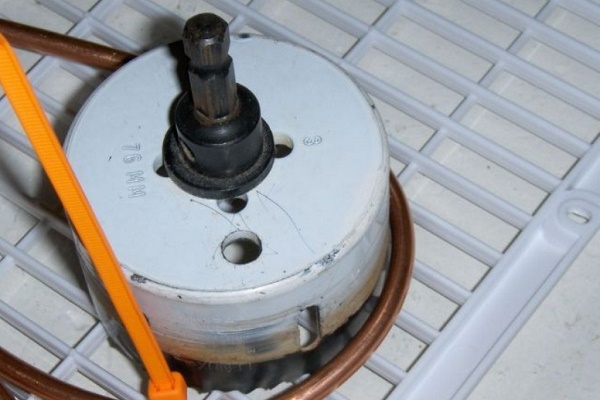

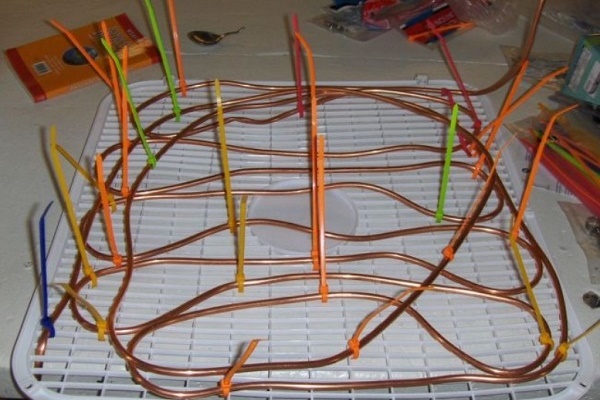

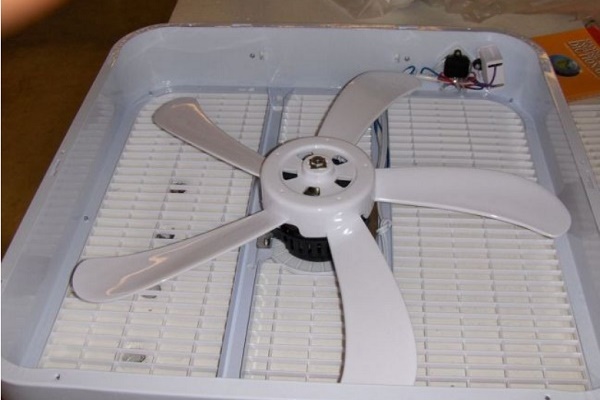

Сваляме от вентилатора предната защитна решетка и закрепваме върху нея с помощта на пластмасови скоби медна тръба. Колкото повече навивки са закрепени, толкова по-ефективна ще бъде работата на устройството, но във всичко трябва да се знае мярката: въздушните потоци от вентилатора трябва да се движат свободно между навивките на тръбата.

Краищата на медната тръба остават свободни. А краищата на пластмасовите скоби е добре да се отрежат, за да изглежда изделието по-естетично. Решетката се поставя на вентилатора, а краищата на тръбите от мед се насочват към мястото на резервоара с вода.

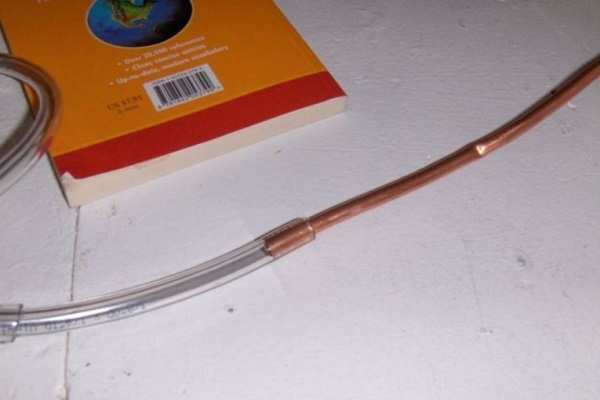

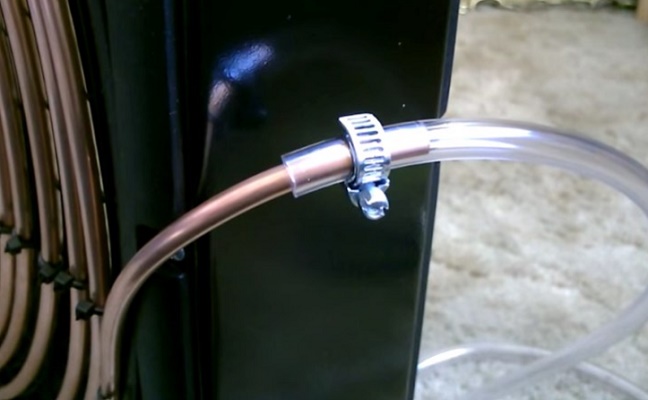

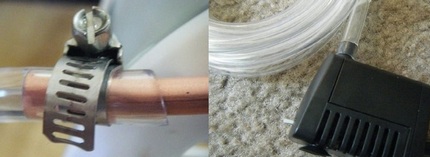

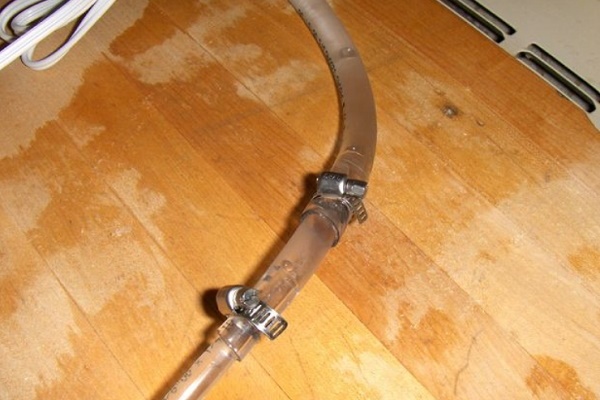

Пластмасовите прозрачни маркучи се поставят върху медните окончания и се закрепват с помощта на метални скоби.

Прозрачните маркучи трябва да бъдат свързани към краищата на медните тръби с помощта на метални скоби, а един от маркучите с втория край се поставя на дюзата на помпата.

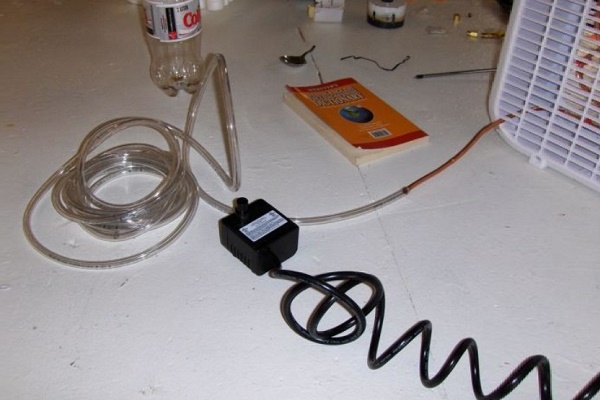

Пластмасовите маркучи ще бъдат два. Те трябва да достигат свободно до охлаждащия резервоар. Краят на единия маркуч се прикрепя към дюзата на помпата. Вторият маркуч (дългият) се поставя в резервоара. Съдът се напълва със студена вода и лед.

Там също могат да се поставят акумулатори за студ. По-добре е за маркучите и проводниците да се пробият отвори, така че капакът да затваря херметично термокуттията.

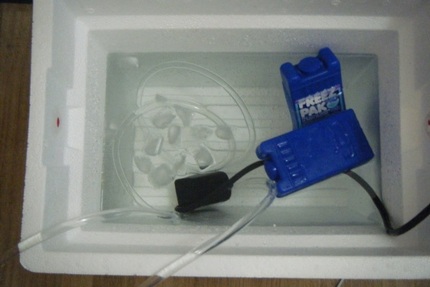

Ето така изглежда вътрешната част на термокуттията, намираща се под херметичен капак: в нея може да има студена вода, лед и сини акумулатори за студ.

След включване на помпата и вентилатора в мрежата, водата трябва да започне да се движи свободно по маркуча към вентилатора, след това по медната тръба, отдавайки студ, разпространяван от вентилатора, и отново по маркуча в термокуттията. Ако всичко е така, системата работи изправно.

Кратко фото-ръководство за изработване

Всъщност представените варианти на климатични устройства са модернизирани вентилатори. Да им се придаде висока ефективност и да се снабдят с редица допълнителни полезни функции, така или иначе няма да се получи. Въпреки това, да се справят с изтощителната жега в спешен случай, те много ще помогнат.

На желаещите да изградят климатично устройство от изхвърлени материали, предлагаме още следния интересен модел:

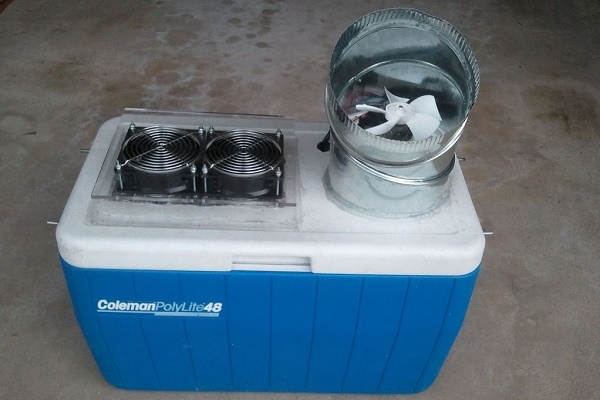

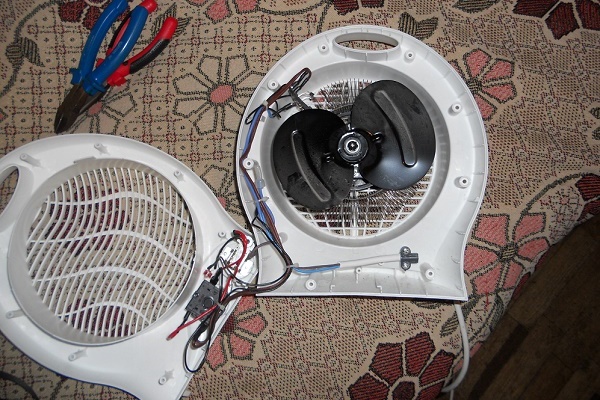

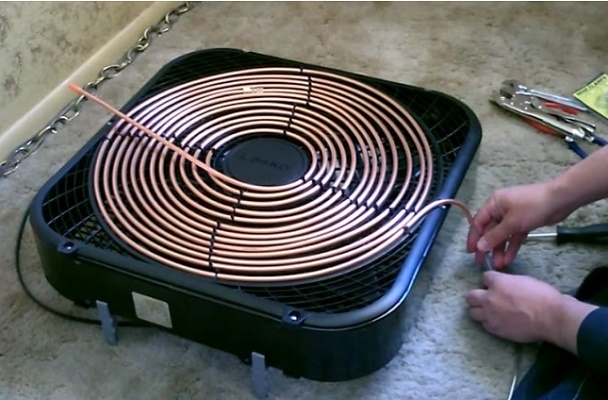

Вентилаторът, допълнен с контур, по който се препомпва ледена вода, се различава от предишните системи по това, че медната намотка се монтира вътре в решетката, която ще предпази изделието от случайни повреди.

За сглобяването на това устройство ще са необходими аксиален вентилатор със сваляща се решетъчна панел, медна тръба, пластмасови връзки, мини потопяема помпа и преносим хладилник – кутия с топлоизолация от пенопласт.

След като завършим сглобяването, тестваме домашното изделие, като потопим помпата в пенопластов хладилник с вода и лед. За да се уверим в действието на системата, измерваме температурата в помещението преди стартиране на работата и след половин час. Моделът може да се подобри, като се включи в работната схема регулатор на скоростта на вентилатора.

Фокуси с картонена кутия

Основата на тази конструкция е все същият настолен вентилатор и лед. Но устройството се получава доста интересно, затова решихме да ви го покажем. Най-приятното е, че всички ценни компоненти на този уред могат лесно да бъдат върнати в първоначалното си положение, без загуба на тяхната функционалност.

Ще ви трябват:

• кутия от гофриран картон с достатъчен размер, за да може да побере голяма тенджера;
• самата тенджера;
• настолен вентилатор със защитна решетка;
• широко тиксо;
• циганска игла и здрави конци;
• ножици, канцеларски нож;
• линийка или ролетка и маркер;
• лед.

От гофрирания картон на кутията трябва да направим кутия без дъно по размерите на нашата тенджера. Тенджерата трябва да влиза плътно в тази кутия, тоест да съответства на нея по дължина и ширина, но по височина кутията трябва да превъзхожда тенджерата с 15-20 см.

За целта разкрояваме кутията с канцеларски нож и отрязваме дъното и капака. Сгъваме по маркировките кутията, като залепваме краищата и ръбовете ѝ с тиксо на 2-3 слоя.

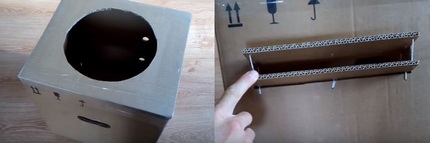

Готовата кутия (изглед отгоре) не трябва да има по страничните повърхности никакви отвори, освен прорез, оборудван с жалузи, който се вижда добре на снимката вляво

В стените на кутията не трябва да има отвори. От остатъците от гофриран картон изрязваме квадратен капак на кутията. По-добре е да го направим двуслоен.

В центъра ѝ разчертаваме окръжност, чийто диаметър трябва да надвишава размаха на перките на вентилатора с 2-2,5 см, за да могат неговите лопатки свободно да влизат в изрязания кръгъл отвор и да не закачат краищата по време на въртенето си. Закрепваме капака на мястото му с тиксо.

На нивото на горния ръб на тенджерата, поставена в кутия, изрязваме в стената ѝ правоъгълник с височина 3,5–4 см. Протяжението на този отвор може да бъде различно, но не трябва да достига до всяко от страничните ребра на кутията на 4 см, за да може конструкцията да запази твърдост.

От този изрез ще излиза навън охладеният въздух. А за управление на потоците трябва да се съоръжат жалузи за него.

За целта изрязваме от гофриран картон две ленти, чиято дължина е с 4–5 мм по-малка от изреза, а ширината е с 5 мм по-голяма. Свързваме тези ленти една с друга на разстояние с помощта на циганска игла и здрави конци. Пробивите в горната лента правим на разстояние 7–8 мм от ръба, а в долната – 12–15 мм.

Жалузите вкарваме в отвора и фиксираме всяка лента в три точки. Конците не стягаме, а закрепваме с възли.

Опитайте се да раздвижите жалузите с пръст. Конструкцията трябва да се движи свободно и да не се разпада при движение. Сега можете да пристъпите към сглобяването на устройството. Постелете под тенджерата постелка или стара тъкан на няколко слоя, за да работи уредът по-тихо. Устойчивостта на тенджерата при това не трябва да пострада.

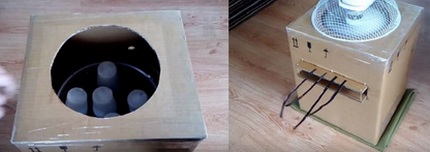

Отляво през кръглия отвор в капака на кутията се вижда добре ледът, който се намира на решетката на вентилатора, покриваща голямата тенджера, а отдясно уредът е сниман в процес на работа.

Поставяме тенджерата и я покриваме с предната защитна решетка на вентилатора с вдлъбнатата страна нагоре. Върху мрежата нареждаме парчета предварително приготвен лед. По-добре е да го приготвяте в пластмасови чаши, защото големите парчета се топят по-бавно от малките. Покриваме конструкцията с кутията.

В отвора на горния капак поставяме вентилатора с лопатките надолу. Може да включите и да проверите качеството на работа.

Разтопеният лед се превръща във вода, която трябва да се излива навреме от тенджерата, за да не изтича и да не намокри кутията. В противен случай вентилаторът може да падне във водата, което ще доведе до късо съединение.

Можете да разгледате добре целия процес на изграждане на този климатик, като гледате видеото, което сме поставили в специален блок в долната част на тази статия.

Пластмасови бутилки и лист шперплат

Тази забележителна конструкция не се нуждае от електроенергия и дори от замразена вода. Единственото, което е необходимо за работата ѝ, е течение.

Принципът на работа на устройството може да се обясни по-лесно с пример. Отворете широко уста и издишайте рязко върху ръката си. Кожата ще усети топлина. А сега трябва да изпънете устните си като тръбичка и отново да духнете със същото усилие като първия път.

Този път въздушната струя охлажда кожата ви. Ако въздухът преминава през тесен канал, то при мигновено разширение той се охлажда.

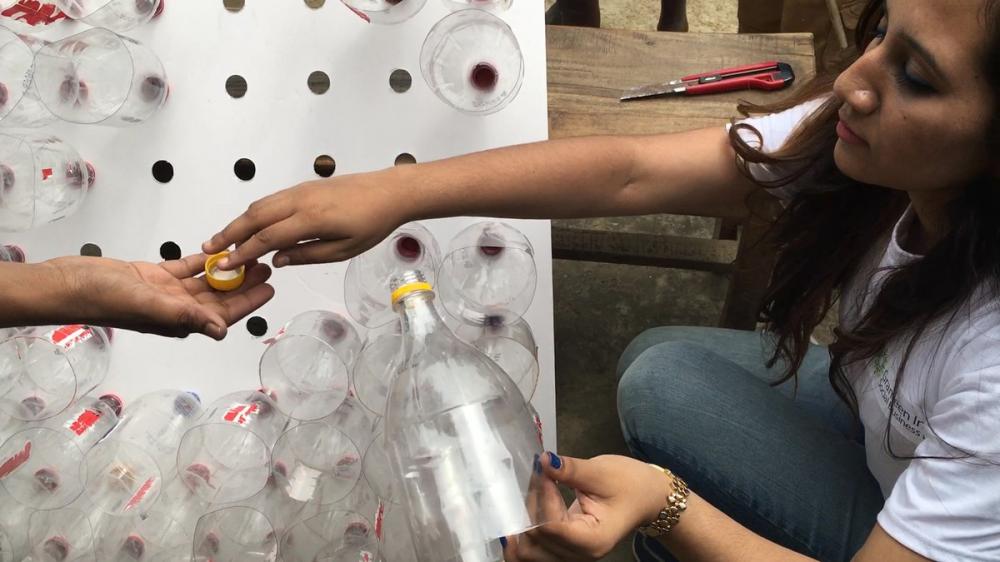

По този несложен начин с използване на собствени капачки от бутилки се закрепват заготовките към листа шперплат с отвори.

Ще подготвим лист от картон, но по-добре от шперплат. Той трябва да съответства на размера на отвора на прозореца, който искаме да затворим с тази конструкция. Ще се запасим и с пластмасови бутилки. От всяка от тях ще ни трябва само горната третина с капачката. Нея ще отрежем.

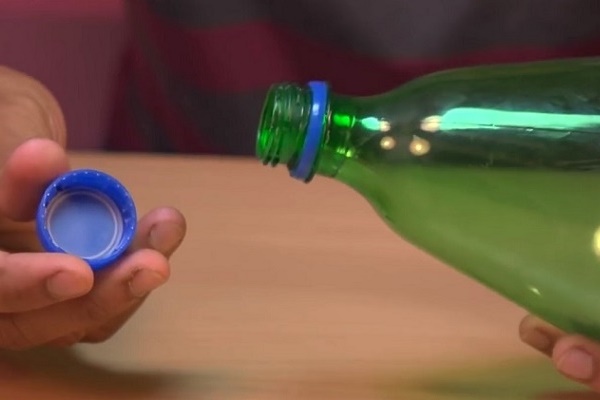

Между другото, капачките трябва да се свалят, но да не се изхвърлят. Те ще ни послужат за закрепване на бутилките към повърхността на листа.

Ще ни трябват толкова бутилки, колкото да покрият цялата повърхност на листа, но да не се допират една до друга. За да оразмерим отворите за тях, можем да използваме дълъг молив, с който през гърлото се отбелязва центърът на прореза.

За пробиване на отвор за стандартна бутилка е необходим коронен свредел с диаметър 18 мм. С помощта на бормашина пробиваме един по един всички отвори.

Листът е готов за употреба и може да се монтира в отвора на прозореца, за който първоначално е бил предназначен

В отворите се вкарват отрязаните горни части на бутилките без капачки и се фиксират със собствените им капачки, на които е отрязан връхът. Така се получават пръстени с вътрешна резба, които отлично задържат отрязаните части на бутилките.

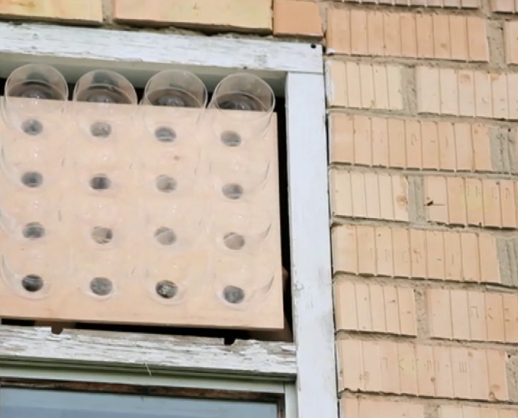

Остава само да монтираме готовия климатик в отвора на прозореца с фуниите навън. Специалистите гарантират понижаване на температурата в стаята с пет градуса.

Допълнение на схемата с вентилатор

Един от очевидните недостатъци на предишното устройство е, че то лишава потребителите от естествена светлина в помещението. Освен това във вашия район може да има проблеми с течения. Тогава използвайте тази идея.

За нейното реализиране подгответе:

• устойчив битов вентилатор;
• шест пластмасови бутилки;
• лист от тънък пластмас или плътен картон – каквото намерите;
• пластмасови хомути-затягачи;
• канцеларски нож;
• термолепило силиконово.

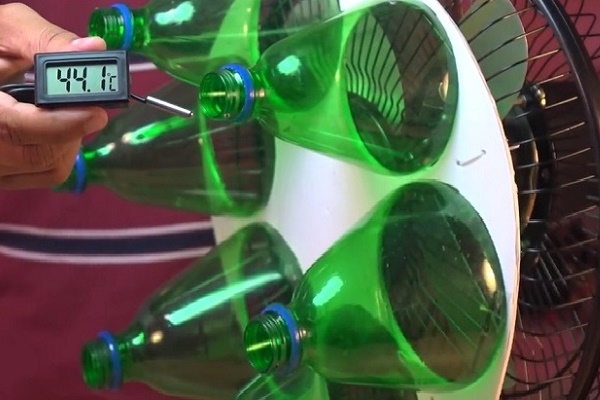

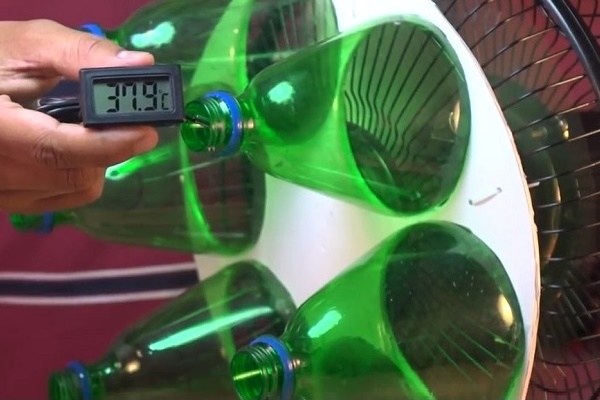

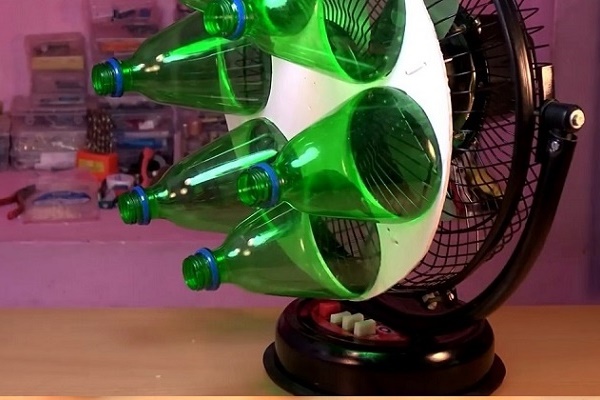

Принципът на работа на този охладител е същият като при предишния модел. Само че не е необходимо да се монтира в отвора на прозореца и може да работи във всяка стая: той е преносим.

С процеса на изработване в най-фини подробности ще ви запознае следната фото-инструкция:

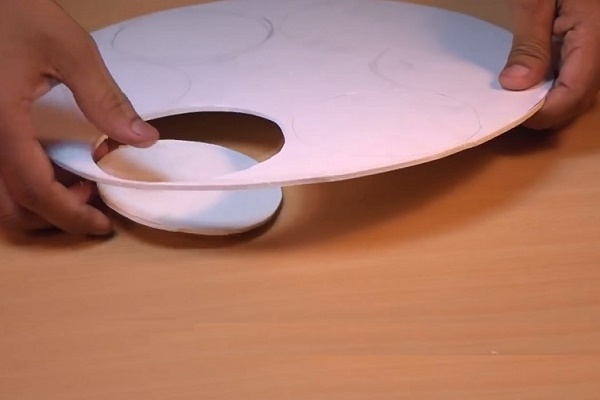

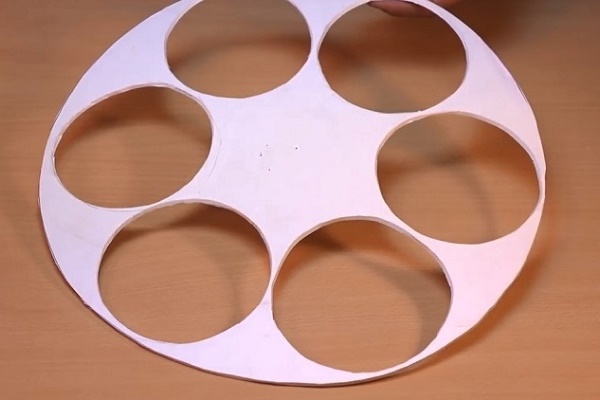

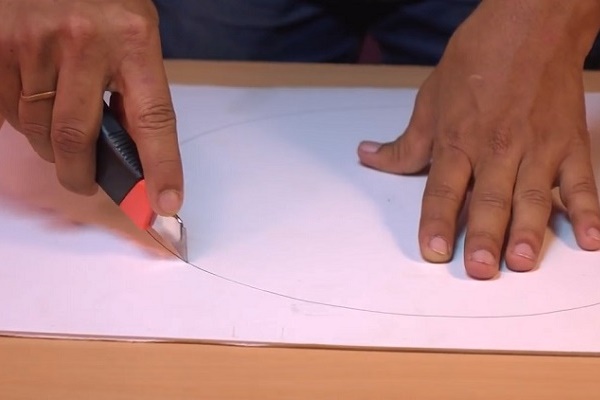

Всички действия по кроенето на основата и изрязването на кръгове за закрепване на детайлите от бутилки трябва да се извършват изключително внимателно и точно. Ако изрежете повече от необходимото, детайлът няма да “седи” здраво в гнездото. Има обаче възможност да поправите грешката – недостатъкът може да се коригира чрез залепване с тиксо. Следва:

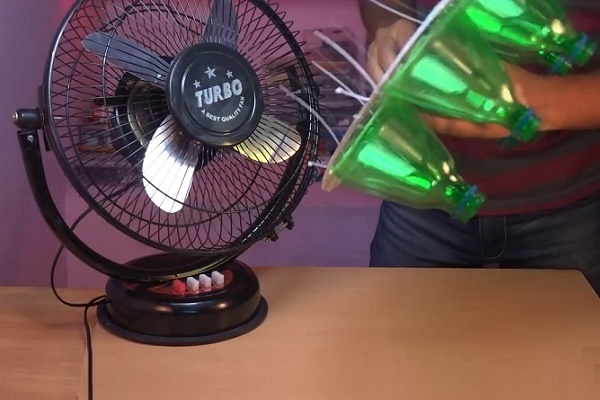

Сега домашното устройство, което трябва да концентрира въздушните потоци и да усилва движението им, остава да се сглоби и прикрепи към вентилатора:

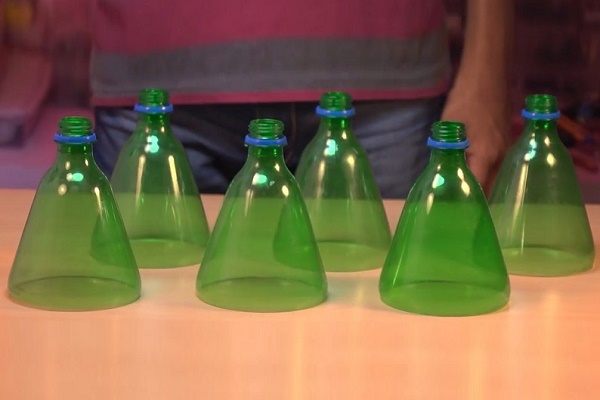

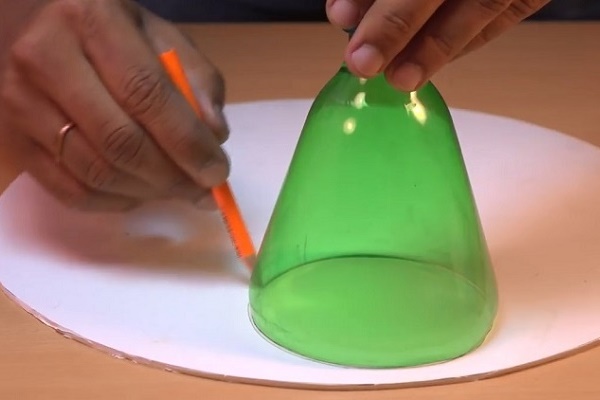

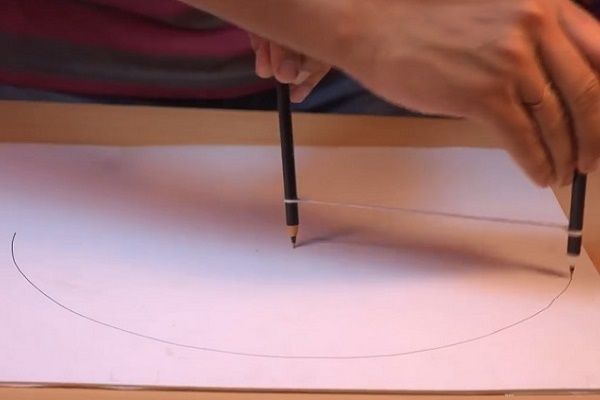

Отрязваме горната част на бутилките, като се ориентираме по линията на етикета, за да получим еднакви парчета. След това ще направим основата. За целта върху лист пластмаса или картон чертаем окръжност, съответстваща на диаметъра на вентилатора. С помощта на канцеларски нож изрязваме кръга.

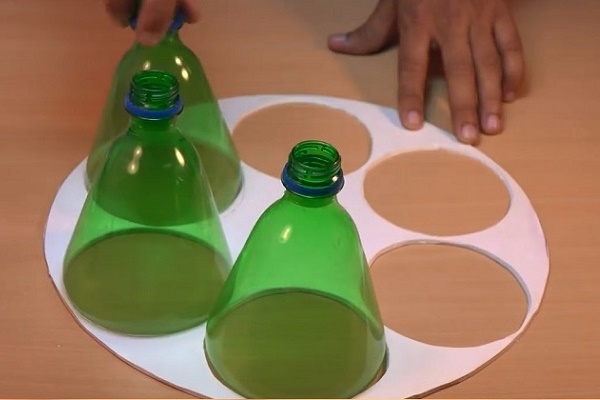

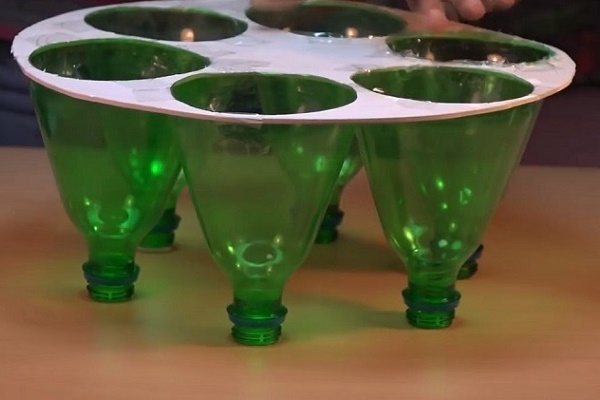

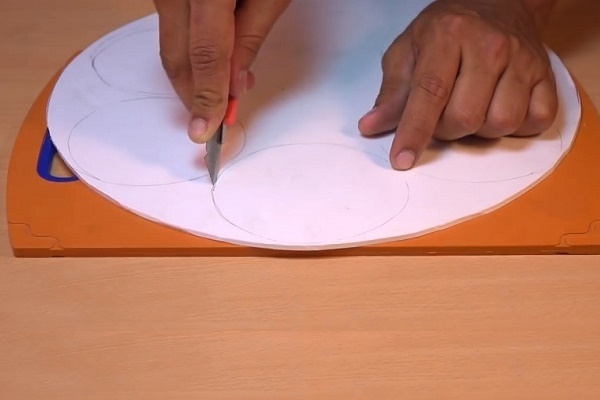

Върху получения кръг равномерно поставяме парчетата от бутилките с разширенията надолу. Очертаваме окръжностите на разширенията и внимателно ги изрязваме. Получава се монтажен панел.

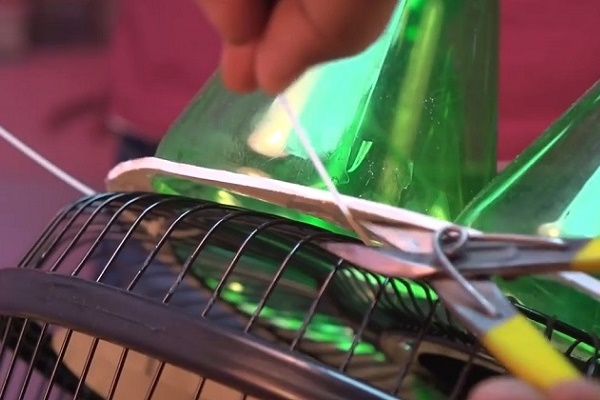

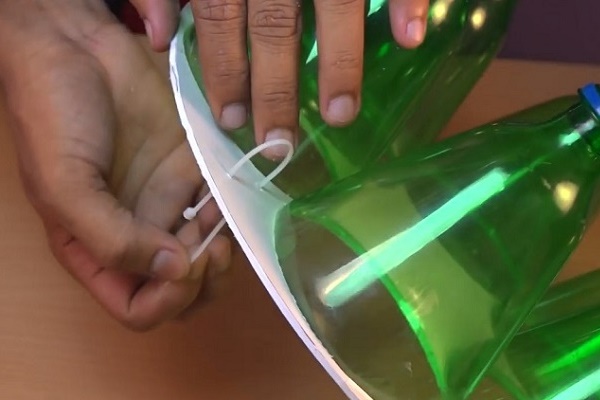

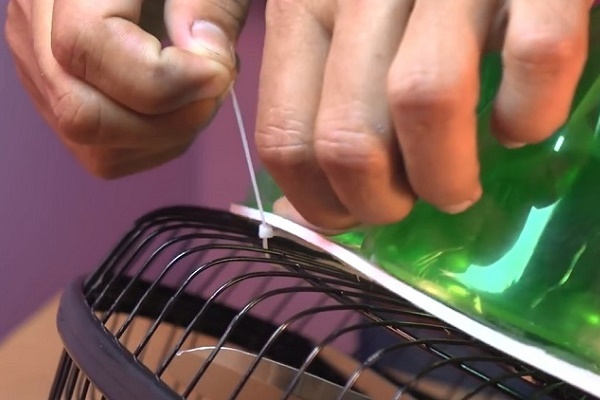

Поставяме разширенията на бутилките в отворите и ги фиксираме в това положение с тиксо, за да не променят положението си по време на залепването. Залепваме бутилките към монтажния панел, като нанасяме лепило от двете страни.

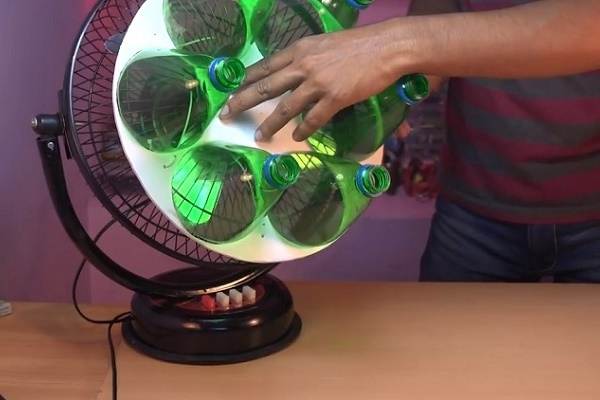

Остава само на монтажния панел да направим отвори между бутилките за закрепване на пластмасови скоби, с които панелът ще се закрепи към решетката на вентилатора. Затягаме скобите, като отрязваме краищата им, иначе те ще попречат на въртенето на лопатките.

Ако нямате време за експерименти, а въпросът за охлаждане на помещението става все по-актуален, тогава можете да купите практичен и евтин модел сплит-система.

Подготвили сме блок от статии, които ще помогнат при избора на домашен климатик:

1. Как да изберем сплит система за апартамент и за къща: най-добрите марки + препоръки за купувачите
2. Мобилни сплит-системи: десетте най-добри варианта на преносимо климатично оборудване
3. Сплит-система за 2 стаи: как е устроено и работи оборудването + нюанси при избора на такава техника
4. Сплит система инверторна или обикновена, коя е по-добра? Предимства и недостатъци + съвети за избор

Изводи и полезно видео по темата

В това видео е представен най-бързият и достъпен начин за изработване на климатик от петлитрова пластмасова бутилка.

Визуалната поредица, която възпроизвежда процеса на създаване на охлаждащо устройство от тенджера и картонена кутия, ще ви помогне да уточните всички нюанси, ако нещо е останало неясно.

В тази статия са представени най-простите и популярни конструкции, които всеки човек може да изгради, но за любителите да приложат наличните си умения на майстор, ние също имаме нещо.

Климатикът е технически сложно устройство, без което летният живот на съвременните градски жители е тежък и безрадостен. Но този скъп уред се нуждае от разходи за обслужване и захранване.

Предлагаме ви да изградите със собствените си ръце едно от изброените по-горе най-популярни сред хората устройства и да го използвате. Възможно е фабричният модел да ви се стори не толкова привлекателен, колкото тази евтина самоделка.
