Свързване на изпускателен вентилатор в банята и тоалетната: анализ на схеми и съвети за монтаж на оборудването

Понякога, след като вземете гореща вана или душ, се изпарите и отпуснете – идеално време да се подредите. Приближавате се до огледалото – а то е напълно замъглено, и дори кърпата не може да го изсуши. Или в тоалетната дълго се задържа миризмата от предишния посетител или от натрапчив освежител за въздух. Познати ситуации? Свързването на изпускателен вентилатор в банята и тоалетната – общ или два отделни – може да реши такива проблеми.

Не бива да пренебрегвате качеството на вентилацията на санитарния възел, защото това е въпрос не само на удобство, но и на безопасност. С течение на времето по банята, по ъглите и в шевовете между плочките се появяват плесени и гъбички, опасни за човешкото здраве. Пълното им премахване често е възможно само при основен ремонт, така че закупуването и инсталирането на изпускателен вентилатор се отплащат щедро, предотвратявайки подобни проблеми.

В тази статия ще ви разкажем как да организирате система за принудителна вентилация на санитарния възел, на какво да обърнете внимание при покупка на оборудването, как да инсталирате и свържете всичко самостоятелно. Ще разгледаме варианти на схеми за свързване, подходящи за различни модели вентилатори и условия на използване, а също така ще дадем няколко полезни съвета относно вентилацията в банята и тоалетната.

Избор на вентилатор и начин на пускане

На пазара са представени множество модели изпускателни вентилатори, включително – за санитарния възел. Те се различават не само по размер и външен вид. Съществува цяла редица характеристики, които трябва да се вземат предвид при избора и покупката.

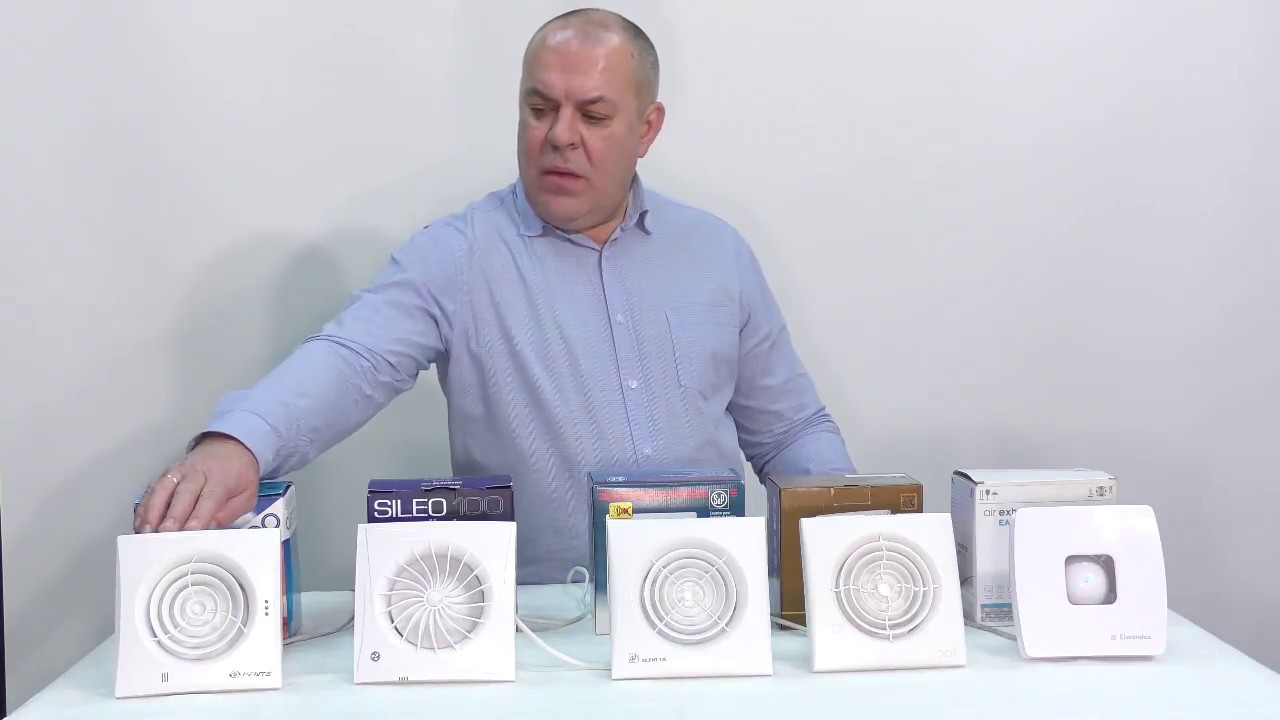

Вентилаторите за баня биват надставни и канални, с плътна предна панел или решетка, в различен цвят и дизайн

Първото нещо, което определя схемата за свързване на вентилатора за изсмукване на въздух от санитарния възел, е начинът му на пускане.

В зависимост от модела съществуват следните варианти:

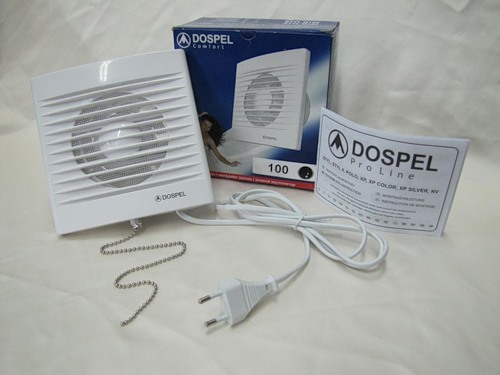

1. Включване на корпуса на вентилатора чрез бутон или шнур – те се свързват най-лесно, но всеки път да се протягате до тавана не е съвсем удобно.
2. Пуск с отделен ключ или паралелно с осветлението. Самият вентилатор също има само 2 проводника, но схемите за възможно свързване са по-сложни и разнообразни. Включително с външен таймер или хигрометър, сензор за движение или за отваряне на врата.
3. Управление чрез вграден таймер или хигрометър. Такива модели се свързват с трижилен проводник.
4. Дистанционно управление чрез дистанционно управление (пулт). Тези модели съчетават простотата на свързване на първия вариант и максимално удобство при експлоатация, но струват повече от всички останали.

Освен това, не всеки изсмукващ вентилатор е подходящ за санитарен възел. Работата е там, че това е електрооборудване и за работа при условия на висока влажност класът на защита трябва да бъде не по-малко от IP45, което се потвърждава в документите.

При това, всяка цифра от маркировката трябва да се отчита отделно, тоест защита IP62 не е подходяща, тъй като втората цифра показва устойчивостта на влага, тя трябва да бъде не по-малка от 5.

На практика защитата се реализира под формата на изолирани контакти за свързване, скрита или влагоустойчива платка за управление, херметичен корпус на двигателя.

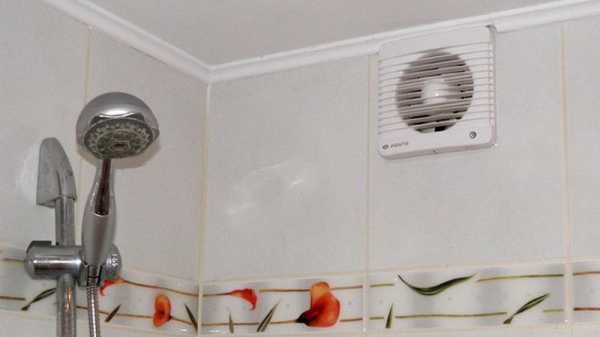

Дори вентилатори с високи характеристики за защита от влага не се препоръчва да се разполагат така, че върху тях да може да попадне вода.

Също така трябва да се определи типът на конструкцията на уреда. Осевите модели са по-евтини, но по-шумни, тъй като въздухът преминава направо през тях. Центробежните вентилатори формират вихрови потоци, които изтласкват въздуха в кръг – това е значително по-тихо. Освен това, за частен дом могат да се избират такива, които се монтират във вътрешността на вентилационния канал, а не на изхода от него.

Още един критично важен параметър – мощността и производителността на вентилатора. За целта обемът на помещението трябва да се умножи по 6 – 8, в зависимост от броя на обитателите. Получената цифра е минималният необходим обем на въздухообмен на час.

Твърде слабият вентилатор ще се справя лошо със задачата си, ще трябва да го оставяте включен за дълго време. Твърде мощният не само ще създаде силни течения, но и може да провокира обратен въздушен поток от общата вентилационна шахта, с всички съседски миризми.

Също така обърнете внимание на диаметъра на вентилатора. Ако той не съответства на диаметъра на съществуващия вентилационен отвор, за монтажа допълнително ще са необходими тръба и строителна пяна или перфоратор, както и значително повече усилия.

На комфорта на използване значително влияе шумът на оборудването. Тихите модели произвеждат не повече от 25-30 дБ, по-малко сполучливите решения – около 50 дБ, а понякога и повече.

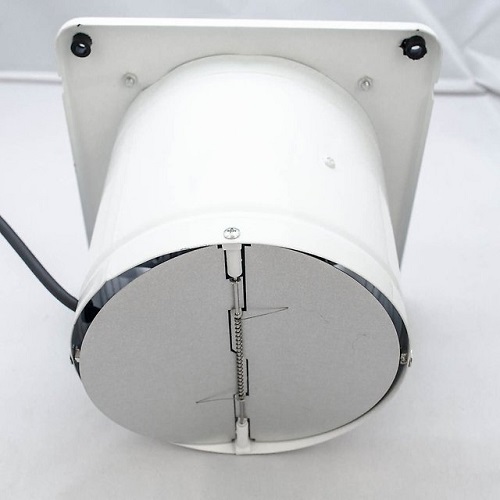

Обратната клапа ще ви предпази от миризми и влага от съседския санитарен възел, когато вентилаторът е изключен. Освен това тя частично предпазва устройството от прах в шахтата.

Освен посочените параметри, обърнете внимание дали вентилаторът е оборудван с възвратна клапа, функция за проветряване, превключвател на режими, дисплей с индикация за температура и влажност. Дизайнерските решения включват оригинални или сменяеми предпазни панели, понякога – с подсветка.

Схеми за свързване на окабеляването на вентилатора

Най-отговорната част от монтажа на вентилационната система е свързването на електрическото окабеляване. От това зависи коректността, ефективността и безопасността на работа на системата, както и удобството на нейното използване. Не рядко се случва инсталираният вентилатор в банята да не се използва само защото е неудобно да се включва или изключва.

Различните схеми на свързване, както и вградените и външни устройства, позволяват автоматизиране на управлението на вентилатора или минимизиране на разходите за неговия монтаж.

Устройства с превключвател на корпуса

Евтин и надежден вариант – инсталиране на вентилатор с вграден превключвател. Може да се свърже към контакт или директно към проводника, подаващ електричество в апартамента, в зависимост от това кое е по-близо.

По същия начин се свързват най-скъпите модели, които се управляват с дистанционно управление. Те също имат бутон за изключване на корпуса – авариен.

Въпреки това, преди да свържете вентилатора директно към контакта, помислете, ще се протягате ли всеки път до бутона или шнура на корпуса на уреда? В крайна сметка той трябва да се монтира под тавана, където се натрупва пара. Разбира се, шнурът може да се удължи – но това не е естетично и не винаги е удобно.

Съществуват и модели, първоначално оборудвани с щепсел за включване в контакт. Те са полезни, ако необходимостта от принудителна вентилация се установи след завършване на довършителните работи

Към предимствата на такова свързване може да се отнесе управлението на вентилацията отвътре на санитарния възел – защото според ПУЕ всички други превключватели и органи за управление на електроуредите трябва да се намират отвън, в коридора.

Свързване на вентилатора към осветлението

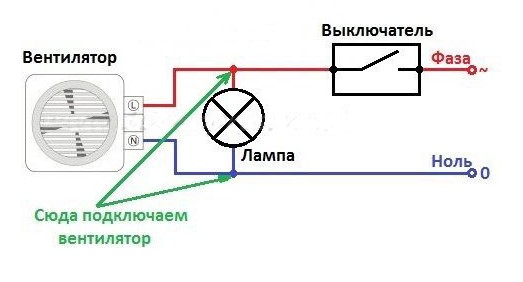

Най-простият и бюджетен вариант за оборудване на принудителна вентилация на санитарния възел – да свържете вентилатора към най-близката крушка, като похарчите минимум проводници и усилия. В този случай смукателната вентилация ще работи точно толкова време, колкото свети лампата.

При извършване на свързването на смукателния вентилатор в банята или тоалетната по тази схема, трябва добре да изолирате местата на свързване на проводниците.

Инсталирането на вентилатор с три проводника за свързване е малко по-сложно. Такъв агрегат изисква постоянно захранване на платката, затова към него и фазата, и нулата се прокарват директно от кутията.

Превключвателят прекъсва допълнителния фазов проводник, управляващ таймера. По-подробно всички връзки са описани на схемите по-долу.

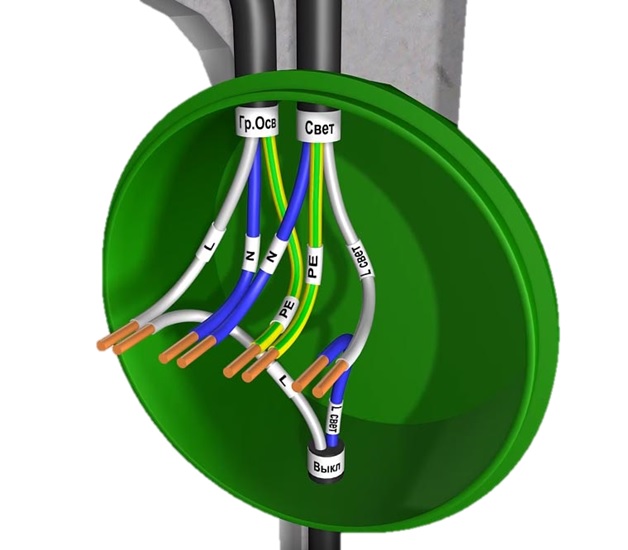

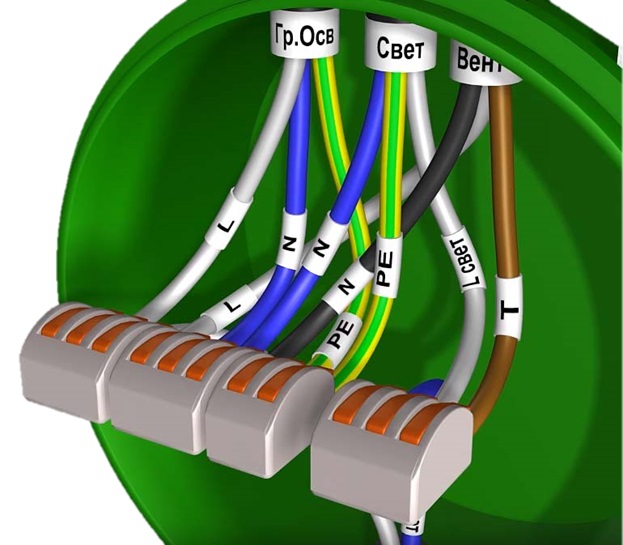

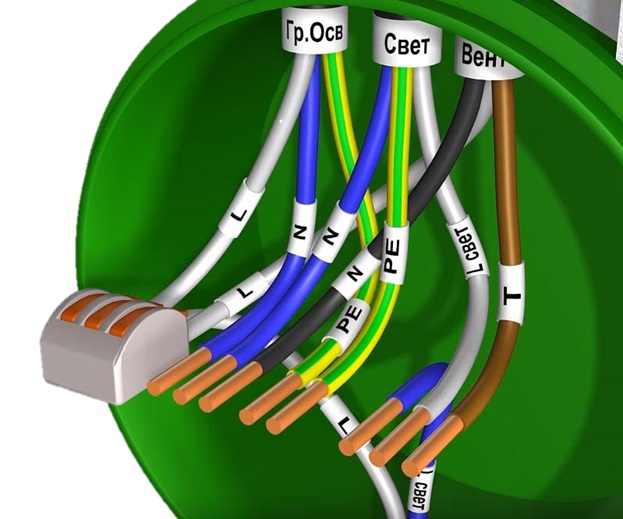

В разпределителната кутия вече са вкарани 3 проводника: захранване от таблото (Гр. Осветление), захранване на осветлението в банята (Светлина) и към ключа, свързан към фазовите проводници от първите два.

От трите жила на проводника на вентилатора едно се свързва директно към фазата, идваща от таблото – то ще осигури постоянна работа на управляващата платка.

Жилото на нулата се свързва с останалите нули, а третото се свързва към проводника, идващ от ключа – заедно с фазата, захранваща осветлението.

Свързването чрез кутия е по-безопасно, тъй като всички връзки са изнесени извън банята, но има същите недостатъци в експлоатацията като свързването с крушка. От една страна, никога няма да забравите да включите аспиратора, ще са необходими малко проводници и те могат да бъдат скрити дори след облицовка на стените – в тавана.

От друга страна, на малцина ще им хареса течение и шум по време на къпане, а времето за работа от осветлението за ефективна вентилация може да е недостатъчно. В резултат на това се налага да оставяте осветлението включено след излизане от банята или тоалетната, а това е допълнителен разход на електроенергия.

Наличието на вграден таймер в аспирационния вентилатор компенсира тези недостатъци: в режим на баня той ще се включва само след изключване на осветлението и ще работи определено време, а в тоалетната ще стартира заедно с осветлението.

Свързване чрез превключвател

Тази схема на свързване е най-универсална, надеждна и разпространена. По нея може да се свърже всеки модел вентилатор и да се управлява ръчно, независимо от осветлението.

Свързването на вентилатор с таймер се извършва практически по същия начин, както разказахме в предишната точка, за връзките в разпределителната кутия. Принципната разлика е, че фазовият проводник на вентилатора се свързва не заедно с фазата на осветлението, а поотделно – към отделните проводници на двуклавишния ключ.

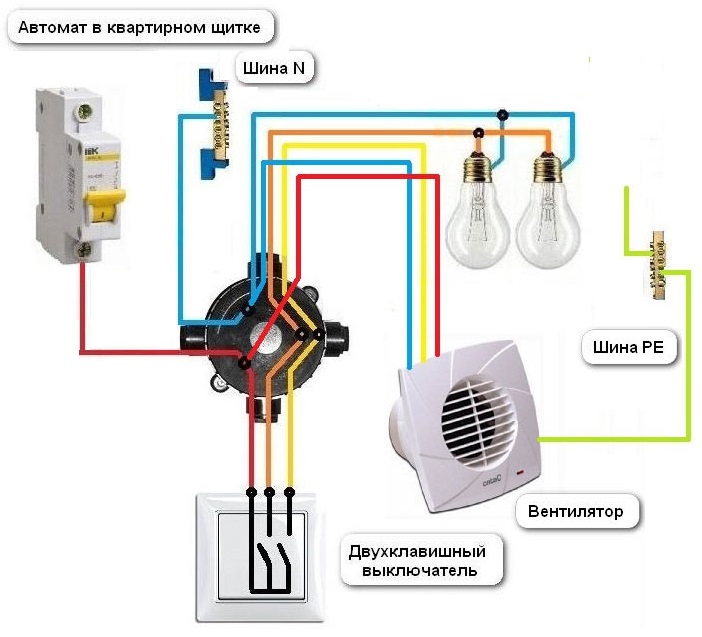

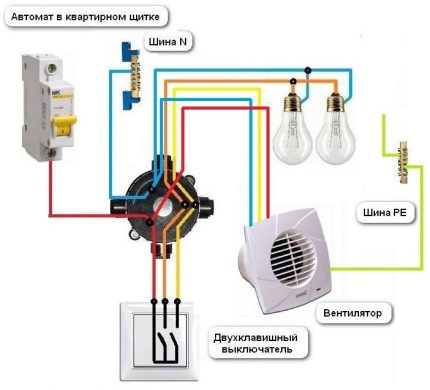

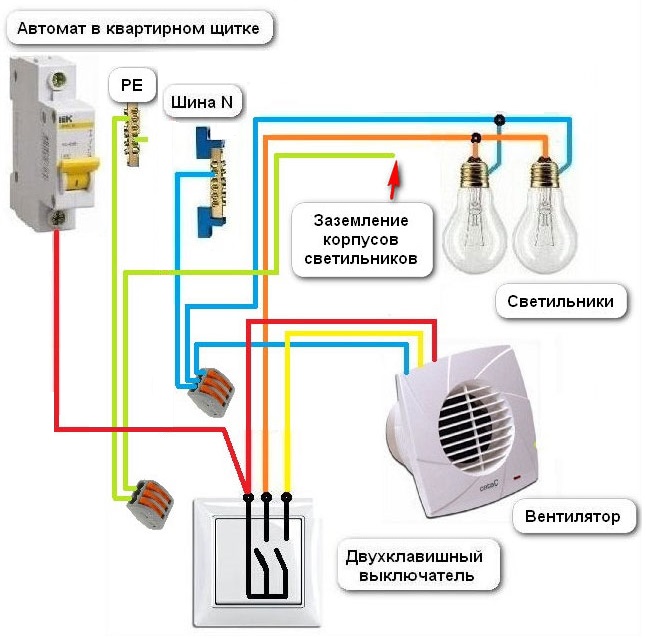

Схемата на окабеляване на вентилацията и осветлението в санитарния възел като цяло изглежда така. Фазовите проводници са обозначени с червен, жълт и оранжев цвят, синият е нула, светлозеленият е заземяване, ако е предвидено във вентилатора.

За да свържете по този начин прости модели без вграден таймер, достатъчно е да подадете директно към вентилатора нулевия проводник от разпределителната кутия, а фазата – от ключа. Ако вече е инсталиран едноклавишен ключ за осветлението, той се заменя с двуклавишен, а проводникът от него до кутията е трижилен. Към новото жило се свързва фазовият проводник за захранване на вентилатора.

Такава схема може да дава проблеми най-често по една причина: объркани са фазата и нулата.

Като вариант, връзките могат да бъдат изпълнени директно в задълбочения подконтактник – това няма да повлияе на работата на схемата.

Ако в санитарния възел при изключена светлина мигат диодни лампи, а вентилаторът с електронно управление се държи странно, има смисъл да отворите разпределителната кутия и отново да проверите наличието на фаза на проводника, водещ към ключа.

По-подробно за това как да свържете вентилатора към ключа четете по-нататък.

Включване на външен сензор в схемата

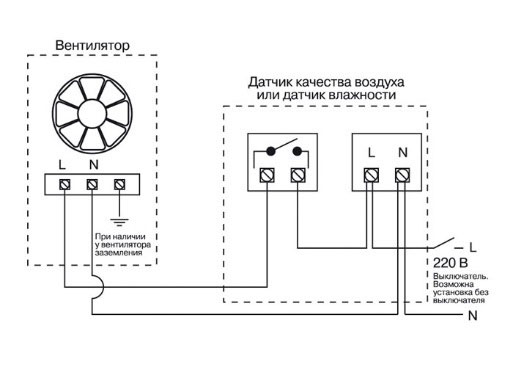

Към всяка от горните схеми можете да включите допълнителен сензор за влажност, замърсяване на въздуха, таймер (ако няма вградени), сензор за движение или отваряне на врата.

Най-ефективна ще бъде вентилацията в банята, управлявана от сензор за влажност, а в тоалетната – от таймер или сензор за замърсяване на въздуха.

Свързването на допълнителните сензори се осъществява към фазовия проводник – същият, който идва от ключа, в една линия. Понякога се изисква и свързване на нулата към устройството.

Трябва да се отбележи, че външните сензори като правило са много по-малко издръжливи и надеждни в условията на банята, отколкото вградените във вентилатора.

Ред на извършване на монтажа на вентилатора

Както и при всякакви строителни работи, вентилационната система трябва първо да се проектира. По-добре е това да се направи още в самото начало на ремонта на банята, за да има възможност да се скрият всички комуникации в стените и под тавана.

Ако става въпрос за санитарен възел в апартамент, където в стената вече има отвор към общия вентилационен канал, трябва само да се превърне естествената вентилация в принудителна. За това е достатъчно да се определи моделът на вентилатора и схемата на свързването му към електричеството.

Изключение правят апартаментите, в които вентилационната шахта граничи само с едно от помещенията на разделния санитарен възел – там ще е необходимо изграждане на канал.

В частна къща обикновено се налага да се изгради системата от нулата, като вентилационната тръба се извежда навън през покрива, по-рядко – през стената. В такъв случай е необходимо не само всичко да се обмисли, но и да се състави план-схема, по която удобно ще се изчислят необходимите материали и ще се извърши монтажът.

Струва си да се провери наличието на естествена тяга в съществуващата шахта, а в случай на пълното ѝ отсъствие да се обърне към ЖЕК за почистване. За ефективен въздухообмен е по-добре да се разположи вентилаторът срещу вратата или срещу входния клапан, ако такъв има.

Следващият етап – закупуване на всичко необходимо. Струва си предварително да се закупи дори това, което ще се монтира в самия край на ремонта, защото друг модел вентилатор може да не се свърже към вече прокараните проводници.

След като разберете как да свържете закупения вентилатор и изберете схема на вентилация, можете да пристъпите към ремонта на санитарния възел.

По време на декоративното завършване на стените и тавана се полагат проводници в гофрирани изолационни тръби, при необходимост се изгражда вентилационен канал и се настройва размерът на отвора за вентилатора. Свързването на окабеляването и монтирането на ключовете също се извършва на този етап.

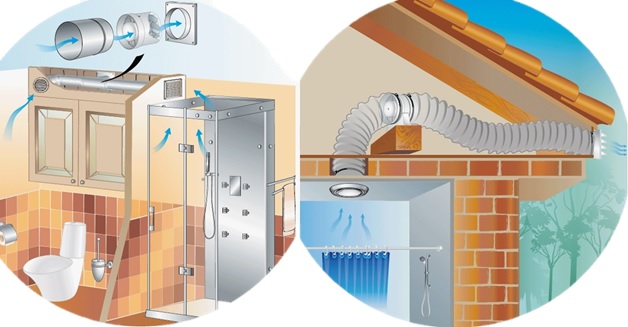

Алтернативен вариант, достъпен само в частен дом, е инсталирането на канален вентилатор. При неговия монтаж към стената се завинтва само специална пластина, а основният корпус с двигателя се щраква в страничните крепежни елементи.

Самият вентилатор се монтира след завършване на декорацията. Редът за монтаж е следният:

1. Уверете се, че проводниците, изведени за вентилатора, са без напрежение.
2. Свалете предния панел, вкарайте корпуса в отвора и с маркер отбележете върху плочката местата за закрепване.
3. Пробийте отвори с бормашина със свредло за керамика, забийте в тях дюбели. От този етап можете напълно да се откажете или да използвате само част от предвидените крепежни елементи. Пластмасовите вентилатори тежат малко, обикновено за фиксиране са достатъчни течни гвоздеи или полимерно лепило.
4. Дори при закрепване с самонарезни винтове, периметърът на корпуса на вентилатора задължително се намазва със силикон или друг полимер – за абсорбиране на вибрациите и предотвратяване на шума.
5. Вкарайте корпуса в отвора, проверете с нивелир (за модели с квадратна лицева част) и притиснете плътно до захващане на уплътнителя.

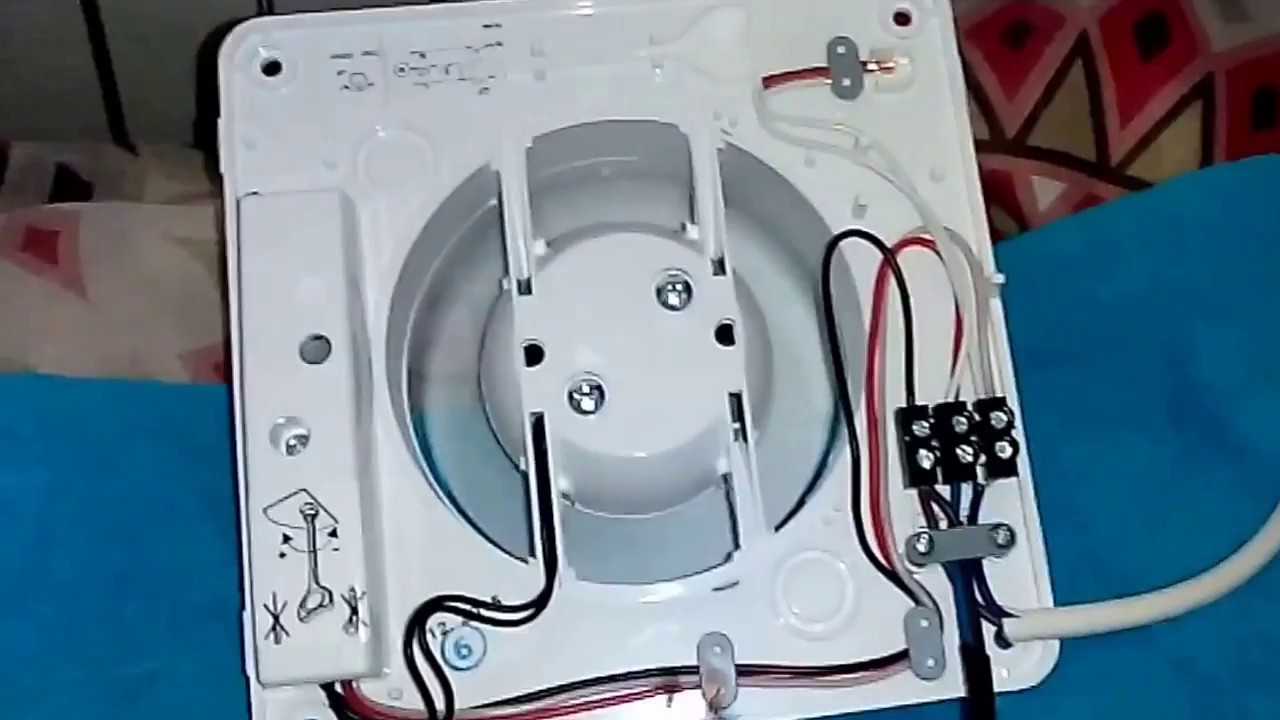

6. Свържете проводниците към клемите на устройството и ги фиксирайте така, че да не останат оголени участъци.
7. Включете вентилацията, проверете работоспособността във всички предвидени режими.
8. Монтирайте лицевия панел.

Този ред е универсален, подходящ за стенни вентилатори от всякакъв модел. Също така няма значение дали вентилаторът се монтира в стена или в таван – различава се само инсталирането на канални модели.

Някои модели имат платка за управление с възможност за настройка на режим на работа за баня или тоалетна, както и настройка на таймер.

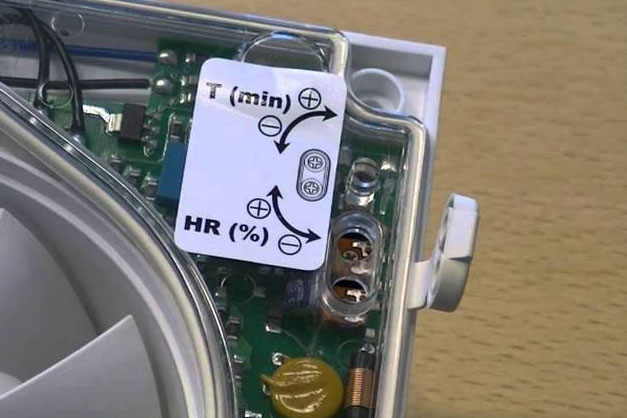

Ако конструкцията на вентилатора предвижда таймер, хигрометър, превключвател на режими или друго оборудване, не забравяйте да го настроите, докато не е поставен декоративният панел.

Често от завода регулировъчният винт на таймера е развит на минимум – изберете необходимата продължителност на работа експериментално.

Също така може да има превключвател на режими, който изглежда като 3 или 4 метални щифта с подвижен мост на два от тях.

В режим «тоалетна» вентилаторът стартира веднага, едновременно с включването на светлината и работи зададеното от таймера време. В режим «баня» сигналът за старт е изключването на светлината, така че шумът и теченията няма да ви притесняват под душа.

След регулиране и настройка не забравяйте да затворите отворите на капака за защита на платката от влага, ако това е предвидено от конструкцията.

Вграденият хигрометър може да се настрои на определено ниво на влажност, при което вентилаторът ще се включва.

Често срещани грешки и допълнителни съвети

Грешките при свързване на вентилатора могат да доведат не само до неправилна работа на аспиратора, но и до късо съединение или пожар. Не забравяйте, че санитарният възел е помещение с висока влажност, а следователно – особено опасно за електроуреди и електрически инсталации.

За да оборудвате вентилацията без грешки от първия опит, вземете предвид следните съвети:

1. Колкото по-малко извивки и по-проста конструкция на вентилационния канал, толкова по-добра тяга.
2. При единна вентилационна система на отделен санитарен възел, въздухът трябва да се движи от банята към тоалетната, а не обратно.
3. За всички съединения на проводници използвайте клеми, а не изолационна лента.
4. Почиствайте точно толкова от проводника, колкото ще влезе в клемата.
5. Проверете дали има комарник във вентилатора. Ако внезапно го няма – добавете, тъй като комарите и други насекоми се чувстват отлично в топлите влажни вентилационни шахти.
6. В частна къща задължително изолирайте частта от вентилационния канал или шахтата, които преминават през неотопляеми помещения. В противен случай в студено време няма да има тяга.
7. Не пренебрегвайте заземяването за метални вентилатори.

Освен това, за да не пречи вентилаторът на естествената вентилация, когато е изключен, могат да се използват двойни правоъгълни решетки, с отвор за вентилатора отгоре и обикновена решетка под него.

При свързване на захранването на вентилатора, не бъркайте контактите: N – нула, T или LT – таймер, фаза от ключа, L или Line – фаза директно от кутията

Ако няма възможност да се инсталира двойна решетка, естествената вентилация може да се запази, като се поставят пенопластови крачета от 1 – 2 см под ъглите на корпуса, на местата за закрепване с винтове. Обикновено вентилационният отвор е квадратен, а корпусът на вентилатора – кръгъл, и тези пролуки са напълно достатъчни за циркулация на въздуха.

Имайте предвид, че дори идеално инсталиран и достатъчно мощен вентилатор ще работи неефективно, ако няма достатъчна приточна вентилация. Обикновено тя се осигурява от процеп от 1,5–2 см под вратата на санитарния възел, но за красота може да се замени със специална решетка, която се врязва в долната част на вратата.

Също така се погрижете свежият въздух изобщо да влиза в жилището, тъй като след инсталиране на пластмасови прозорци и нови врати, изолация на стени и бетонна замазка на пода, апартаментът се оказва херметично затворен като термос.

Освен това, аспирационният вентилатор може да се нуждае от почистване. Затова препоръчваме да се запознаете и с инструкциите стъпка по стъпка за разглобяване и почистване на устройството. Подробности – отидете на линка.

Изводи и полезно видео по темата

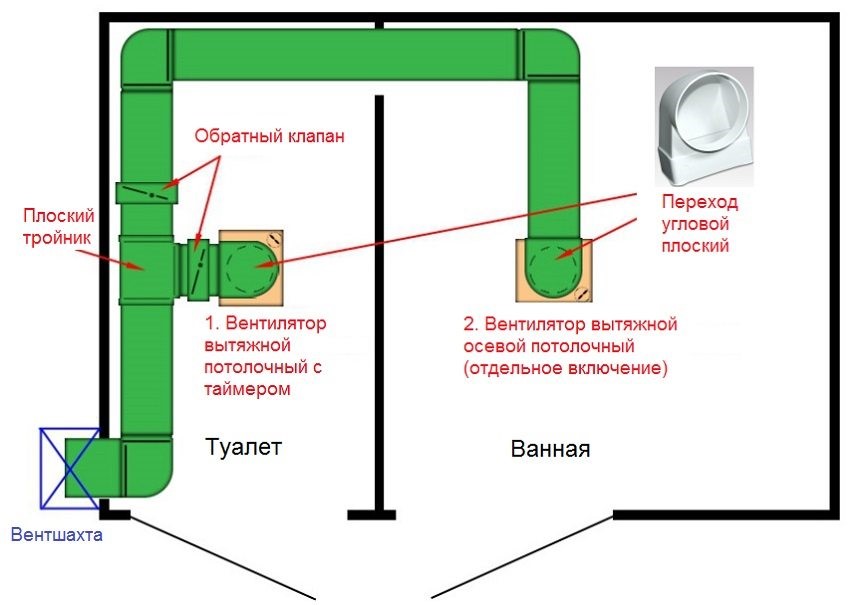

Изграждането на вентилационен канал за автономна вентилация на тоалетна и баня при наличие само на една шахта е показано подробно в това видео:

Свързването на обикновен вентилатор е описано подробно тук:

Обобщавайки, може да се каже, че самостоятелно да оборудвате ефективна вентилационна система в апартамента е напълно възможно, но трябва да бъдете внимателни и предварително всичко да обмислите внимателно. Ако не сте уверени в силите си, поверете задачата на специалист, защото грешките при работа с електроинсталацията могат да доведат до тъжни последствия.

А случвало ли ви се е да инсталирате вентилатор в банята или тоалетната? Моля, разкажете, коя схема на свързване сте използвали и имаше ли трудности при монтажа? Оставете вашите коментари, споделете опит – блокът за връзка се намира под статията.
