Необходимо разстояние между блоковете на климатика: основни правила и нормативни изисквания за монтаж

В процеса на монтажа на климатиците е важно да се отчитат много аспекти, включително и препоръките на производителя. Съгласете се, че правилно монтираният агрегат работи по-ефективно, а срокът на експлоатацията му е много по-дълъг.

Към техническите условия се отнася изборът на дължината на фреоновата линия на сплит-системата – меден тръбопровод, свързващ вътрешния и външния модул. Съществуват граници, нарушаването на които води до рязко намаляване на производителността и повреди на ключови възли.

В тази статия ще разгледаме какво трябва да бъде необходимото разстояние между блоковете на климатика и ще разберем дали може да се увеличи дължината на свързващата магистрала без загуба на функционални качества.

Принцип на работа на сплит-системата

Първо ще разберем как работи битовата сплит-система – така ще бъде по-лесно да се разбере защо са важни монтажните нюанси.

Както е известно, домашният климатик с традиционна конструкция се състои от два блока: единият от тях се монтира в стаята, вторият се фиксира навън, от външната страна на стената, на тавана или на всяко друго място.

Между вътрешния и външния модул е положена магистрала, по която циркулира хладилният агент. Това е затворена система от медни тръбички, пълна с фреон.

Процесът на охлаждане на въздуха в стаята се осъществява чрез непрекъснато движение на фреона и преминаването му от газообразно състояние в течно, а след това обратно. Когато хладилният агент се намира в газообразно състояние, той поглъща топлина, а в течна фаза – отделя.

Процесът на кондензация, тоест преход в течно агрегатно състояние, се осъществява при висока температура и налягане, а кипенето, при което газът се изпарява, се характеризира с ниски стойности.

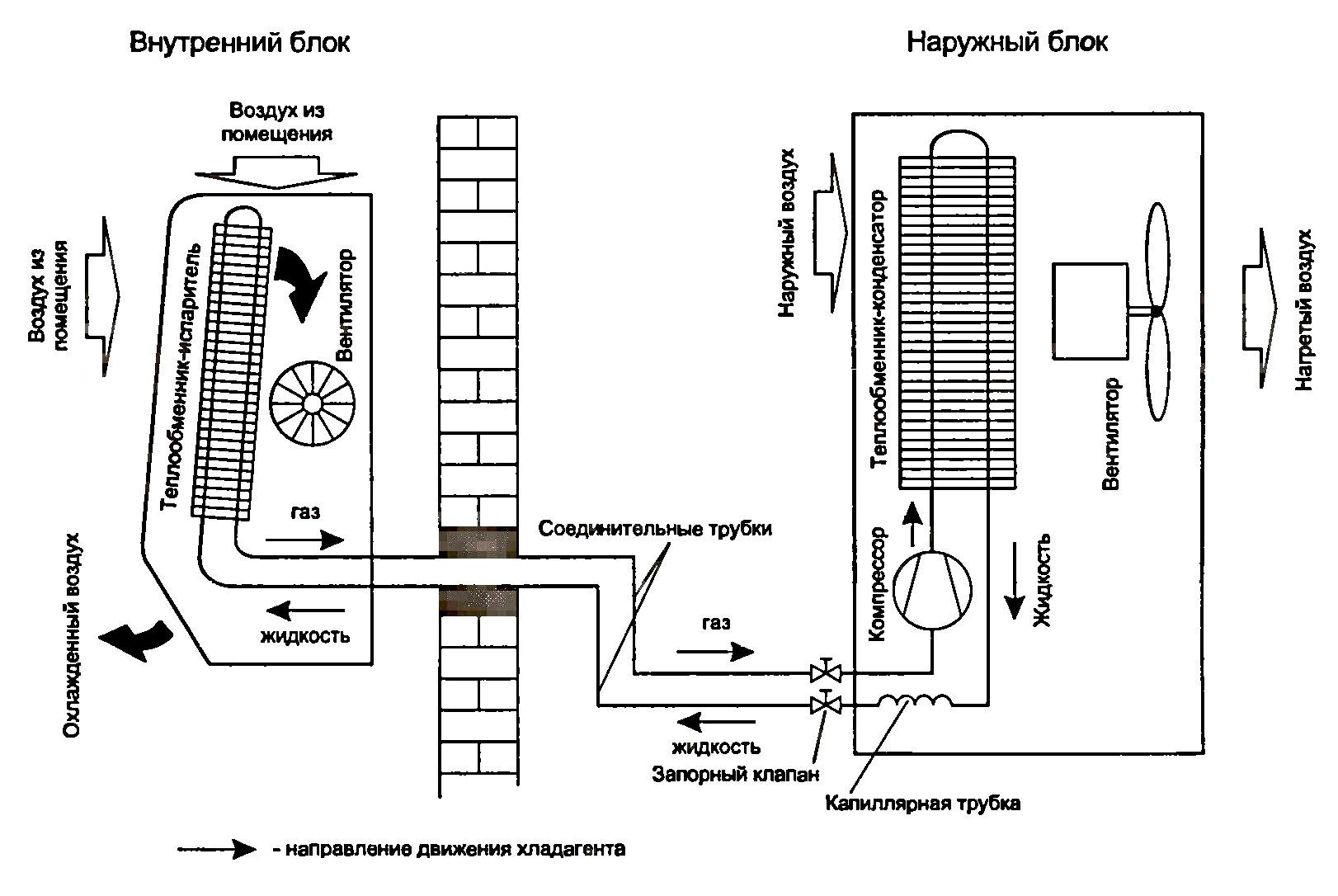

Схема, демонстрираща циркулацията на хладилния агент в затворена верига между двата модула: изпарителят се намира в корпуса на стенния блок, а кондензаторът – вътре във външния блок.

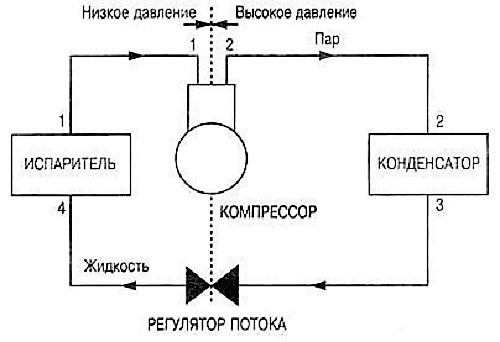

Процесът на топлообмен протича по следния начин. Компресорът засмуква пара от изпарителя (зона 1-1), компресира я и я насочва към кондензатора (зона 2-2). При това хладилният агент се компресира до 20-25 атм., а температурата му се повишава до +90 °C. Там се извършва охлаждане и кондензация.

От климатика (3) хладилният агент, вече в течно състояние, през регулатора на потока при условия на ниско налягане се връща в изпарителя (4). Вътрешният въздух нагрява течността, настъпва кипене и преход в пара. И така процесът се повтаря безкрайно.

Преходът на хладилния агент от едно агрегатно състояние в друго се извършва и в топлообменниците, и в тръбите. За да може процесът да започне и завърши навреме, е необходима определена дължина на магистралата – ето защо е важно да се спазват изискванията за дължина, установени от разработчиците на техниката. С устройството и принципа на работа на типичния климатик се запознахме, а сега преминаваме към нормите и правилата за монтаж на неговите блокове.

Дължина на фреоновата магистрала

Потребителите на климатична техника често водят спорове за разстоянието от външния блок на климатика до вътрешния, а след това експериментират с инсталацията. Те могат да бъдат разбрани – понякога особеностите на интериора или разположението на стаите изискват увеличаване на дължината на тръбопровода.

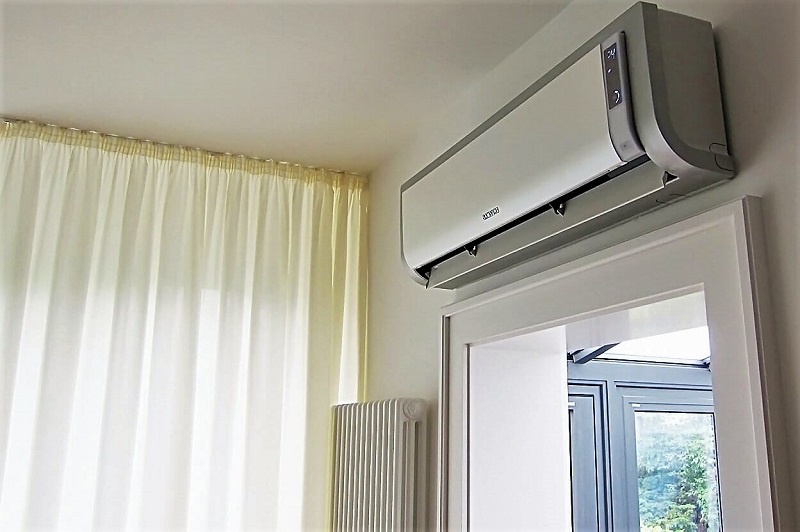

Традиционно вътрешният стенен модул се закрепва под тавана, недалеч от прозореца. Това е свързано с ограничението на дължината на фреоновата магистрала и условията за монтаж на външния блок.

Но професионалните монтажници знаят точно, че не може самоволно да се увеличава или намалява дължината на тръбопровода. И наистина, отклонението от изискваните параметри веднага се отразява на производителността на климатика.

Да разберем какви трябва да бъдат нормите за монтаж и защо не могат да се променят.

Норми за разстояние между блоковете

Монтажните нормативи се определят от производителя. Ако вземете инструкцията, то в раздела за монтаж ще намерите схеми и работни параметри, по които трябва да се ориентирате при монтажа.

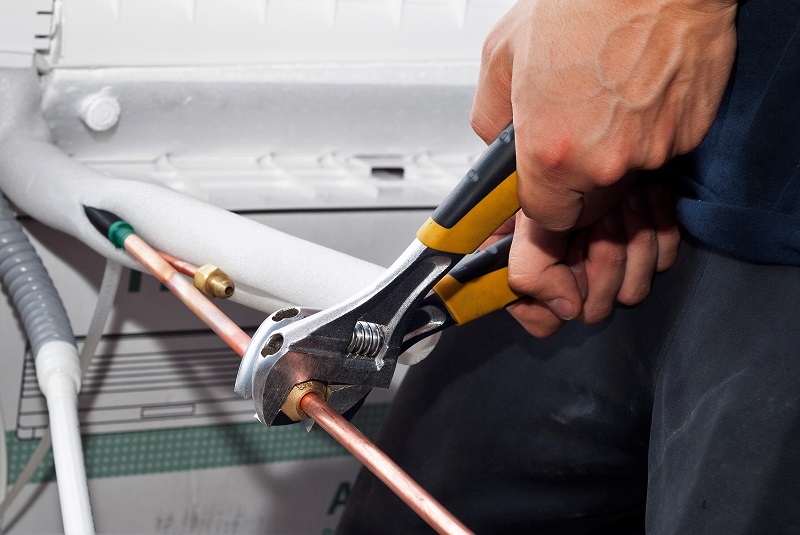

По принцип се посочва максималната дължина на магистралата, а за минималната нищо не се казва. Но в комплекта с блоковете ще намерите медни тръби за свързването им – те в никакъв случай не трябва да се съкращават.

Медта е призната за най-добър материал за изработка на фреонова магистрала. Ако по време на монтажа тръбите се окажат повредени, за подмяна трябва да се използват аналогични и никакви други.

Дължината на тръбопровода зависи от модела.

За битови сплит-системи с вътрешен стенен блок важат следните норми:

• максимално разстояние между блоковете – 15 м или 20 м (по-рядко – 10 м);
• минимално разстояние между блоковете – 3, 4, 5 м (по дължина на тръбата в комплекта).

Точните данни са посочени в техническите документи за конкретния модел.

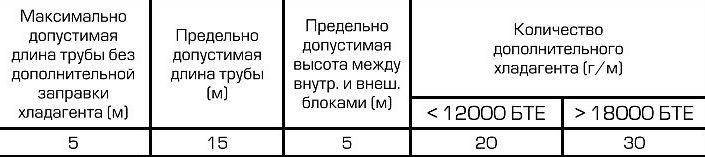

Пример как изглеждат техническите данни в инструкцията. Стойности на дължината на фреоновия тръбопровод за модел Dahatsu DA-09H без зареждане и при условие на допълнително зареждане с хладилен агент

От параметрите, посочени в таблицата, е ясно, че при удължаване на трасето се изисква допълнително запълване на контура с фреон.

Ако сплит-системата е комплектована с 5-метрова тръба, не може да се скъсява. Какво да направите, ако разстоянието между блоковете е само 3 м, а тръбата – 5 м? Просто внимателно я навийте на големи пръстени, без счупвания и усуквания, и оставащите 2 м скрийте в един от блоковете.

Твърде къс тръбопровод

Ако производителите не са посочили минималната дължина на фреоновата магистрала в нито един от наличните източници (хартиена или електронна инструкция, видеоклип), ориентирайте се по общоприетата стойност – 3 м. По-къса траса не може да се прави.

Ако си спомним как протича процесът на преминаване на хладилния агент от едно състояние в друго, ще разберем, че късата тръба просто няма да е достатъчна за пълното преобразуване на веществото. Фреонът, който не е успял да се превърне в газ в изпарителя, под формата на течност ще постъпи в компресора, което не трябва да се допуска.

Твърде късата магистрала може да доведе до хидроудар, вследствие на който ще «излетят» клапаните, ще излезе от строя компресорът, и ще трябва да платите скъпо за ремонт на новата сплит-система

Последствията от инсталиране на твърде къс тръбопровод са различни:

• повреда на частите на климатика;
• преминаване на вибрации от външния модул към стенния;
• нехарактерни за климатика шумове – бълбукане на фреон в тръбопровода.

Изброените неприятности могат да се отстранят само чрез увеличаване на дължината на тръбопровода. Както виждате, малък монтажен нюанс се оказа много важен.

Разстояние, по-голямо от стандартното

Както вече ви е известно, максималната дължина на фреоновата магистрала е ограничена до 20 метра. Тази стойност е актуална за домашни модели със средна производителност 2,5-3 kW. Но за полупромишлени агрегати от 8-9 kW се използват други граници – дължината на тръбопровода се увеличава до 50 м.

Може да се направи извод, че параметрите на разстоянието между блоковете на сплит-системите са пряко свързани с такава техническа характеристика като производителността.

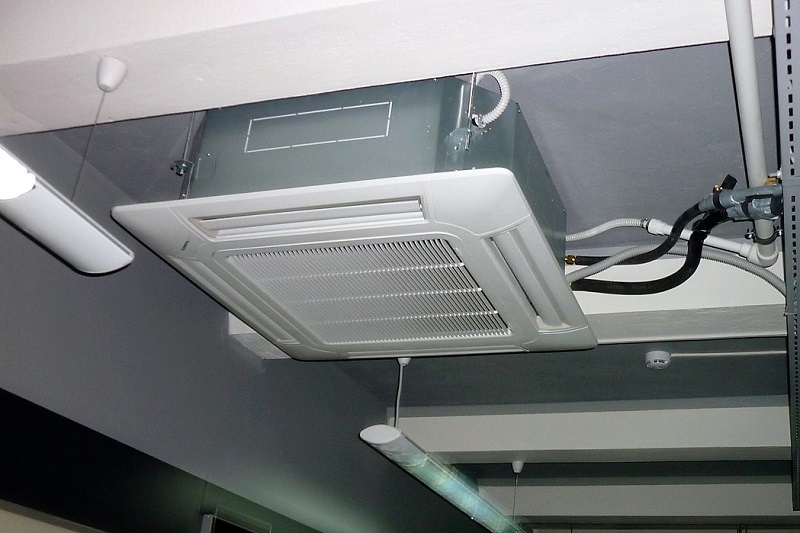

Ако е необходимо да се осигури хладен въздух на помещения, които се намират далеч от външния блок на сплит-системата, се инсталират други видове климатици – например, канални или касетни

Най-опасното, което може да се случи при твърде дълъг тръбопровод – понижаване на налягането. При това негативни последствия очакват и двата участъка – газовия и течния.

Ако налягането на газа падне преди да постъпи в компресора, то на изхода то също става по-ниско. В резултат на това параметрите на температурата се понижават, настъпва заледяване.

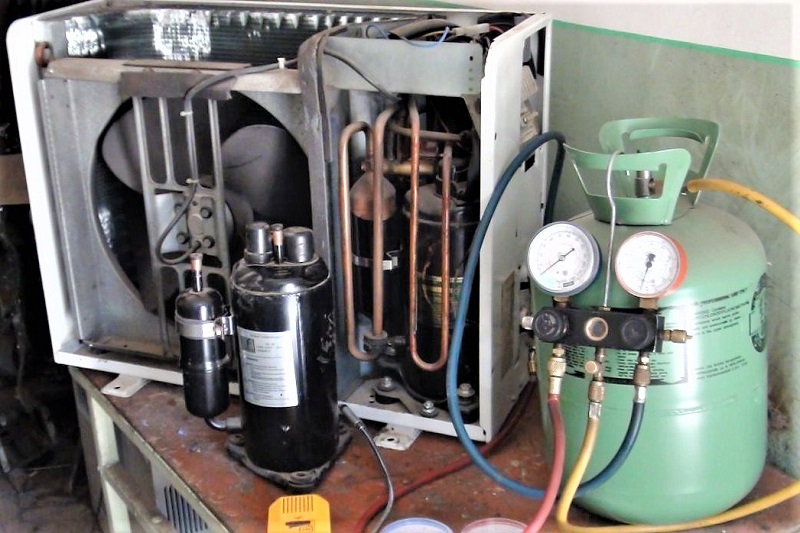

Не е предвидена специална функция за подгряване на тръбопровода, поради което компресорът се прегрява и се поврежда от натоварването. Особеностите на диагностиката на компресора и начинът за неговия ремонт разгледахте в статията: Как да прокарате трасето на климатика: специфика на устройството на комуникациите

Намаляването на налягането в участъка на тръбопровода с течен фреон води до увеличаване на дела на газа. Голямото съдържание на газ увеличава скоростта на движение на хладилния агент, което води до още по-голям спад на налягането. При такива условия нормалното функциониране на климатика просто е невъзможно.

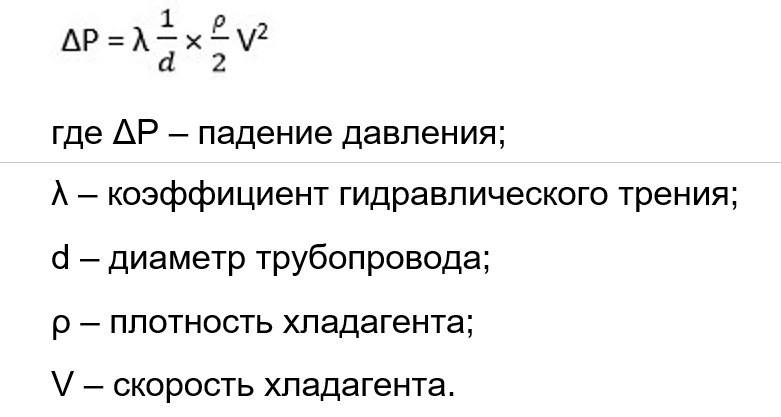

Но има един изход: за да се намалят загубите на налягане в тръбопровода, се увеличава диаметърът на медната тръба. За целта се използва формула:

Ако стойността на скоростта се намали 2 пъти, загубата на налягане ще намалее 4 пъти, следователно дължината на тръбопровода теоретично може да се увеличи 4 пъти, на практика – 2 пъти.

Професионалните монтажници съветват да се увеличава дължината на фреоновия тръбопровод само на хоризонтални участъци.

За да не се прибягва до сложни изчисления, препоръчват да се увеличи диаметърът на тръбата за газ (тя е малко по-дебела) с 1 размер: тоест 3/8 да се замени с 1/2, 1/2 – с 5/8 и т.н.

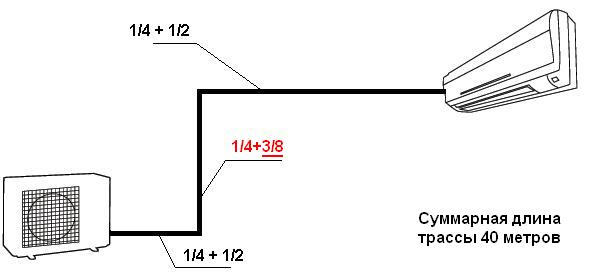

Пример за замяна на тръби с по-широки при удължаване на трасето до 40 м. Монтажен нюанс: на вертикалния участък трябва да се оставят тръби с диаметъра, посочен в инструкцията.

Нито обикновения монтаж на климатика, нито замяната на тръби препоръчваме да се извършват самостоятелно. Опитните специалисти знаят по-добре как да постъпят в сложни случаи и да избегнат възникването на неизправности.

Разлика във височините между блоковете

Освен дължината между модулите на сплит системата трябва да се спазва и определена разлика във височината. Тя винаги е посочена в инструкцията и за битовите модели обикновено е не повече от 5 м, по-рядко – 10. По-големи стойности са характерни за полупромишлени и промишлени модели – до 20-30 м.

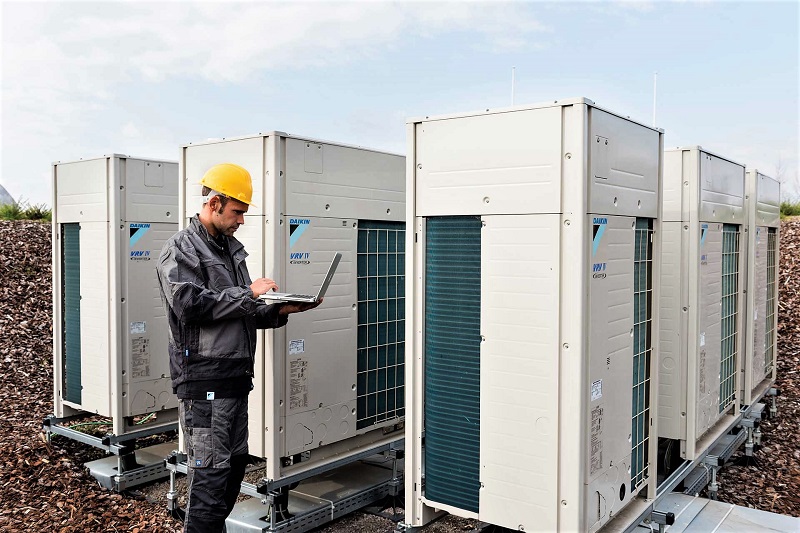

Най-големите стойности на разликата във височината са при производствените климатични системи тип VRV. Разликата във височината между вътрешните и външните модули може да достигне 90 м.

Ако дължината на фреоновия тръбопровод може леко да се увеличи, то експериментирането с височината е забранено. Поради тази причина външният блок се монтира най-често 2-3 м по-ниско от стенния модул.

При собствениците на градски апартаменти изборът е малък – до балкона или прозореца. Собствениците на едноетажни къщи понякога монтират външния модул директно на земята, на специални опори. За избора на оптимално място за монтаж на климатика разказахме подробно в тази наша статия.

Изводи и полезно видео по темата

Пример за избор на място за инсталиране на сплит-система в съответствие с изискванията на производителя. Основи на монтажа:

Грешки при съкращаване на дължината на трасето:

Много по-лесно е да извършвате самостоятелен монтаж или да контролирате чужда работа, ако знаете принципа на работа на техниката и тънкостите на монтажа. Както се убедихте, изборът на дължината на фреоновата магистрала не е каприз, а технически обосновано условие за правилната работа на сплит-системата.

Не съветваме да се отклонявате от параметрите, посочени от производителя. Но ако няма друг изход и трябва да увеличите дължината на тръбопровода – задължително се обърнете към специалисти.

А на какво разстояние са инсталирани блоковете на климатика при вас? Разкажете за личния си опит при избора на място за монтажа на блоковете отвън и отвътре на сградата. Ако имате въпроси по темата на статията, не се колебайте да ги зададете на нашите експерти и на други посетители на сайта – блокът за обратна връзка се намира по-долу.
