Инсталиране на климатик със собствени ръце: монтажни инструкции + изисквания и нюанси на инсталирането

В съвременния свят не може да се представи животът без климатик. Контролът на температурата на въздуха вътре в помещението позволява на човека да се чувства комфортно по всяко време на годината. Оборудването се използва в административни сгради, офиси, магазини и театри. Поддържайки температурата, влажността и чистотата на въздуха в помещението, климатикът осигурява висока производителност на труда, добро настроение и самочувствие на потребителите.

При покупка на климатик за дома си често потребителите се сблъскват с проблема с неговия монтаж. Заплащането на услугите на специалисти може да достигне почти една трета от стойността на оборудването. Затова много собственици се вдъхновяват от мисълта за самостоятелен монтаж. Но какво ще е необходимо за това и възможно ли е това, по принцип?

Ще ви помогнем да намерите отговори на тези въпроси – в нашата статия ще разкажем за това, възможно ли е инсталирането на климатик със собствени ръце и какво е необходимо за това. А също така ще поговорим как да се извърши монтаж на климатичното оборудване в домашни условия, като се спазват всички правила и евентуални нюанси, които възникват при неговия монтаж.

Принцип на работа и устройство на климатика

Преди да започнете монтажа на климатика, е необходимо да се запознаете с неговото устройство и да разберете принципа на работа.

Устройството на системата за климатизация е доста просто – конструктивно тя се състои от следните възли и елементи:

• компресор, който се монтира отвън на сградата;
• кондензиращ топлообменник, намиращ се във външния блок;
• изпарителен блок, който се монтира вътре в помещението (в зависимост от моделите, може да има няколко блока);
• регулатор на налягане;
• система от свързващи тръби.

Самата система представлява затворен контур. Вътре в контура основният елемент, служещ за охлаждане на въздуха, е хладилен агент.

Като правило, като хладилен агент се използва фреон. Намирайки се в газообразно състояние, той под налягане, създавано от вентилатора на компресора, преминава в кондензиращия топлообменник, където при свързване с външния въздух се превръща в течност и вече в течна форма постъпва в изпарителния блок чрез регулатора на налягане.

Първоначално като хладагент в климатиците се използваше амоняк. Обаче, поради това че амонякът е изключително отровен, впоследствие той беше заменен с по-безопасен фреон.

Благодарение на действието на регулатора на налягане се понижава температурата на кипене на фреона. Когато попадне в специална камера, намираща се в блока на изпарителя, фреонът се разширява и «закипява», като при това интензивно поглъща топлина и отделя студ. В резултат на този процес се отделя кондензат, който се утаява вътре в камерата на изпарителя върху радиатора, през който течността се отвежда в специален резервоар. От системата за климатизация кондензатът се извежда през тръбичка.

Като поглъща топлина, фреонът отново преминава от течно състояние в газообразно и под налягане през система от тръбички се отвежда обратно в блока на компресора, затваряйки кръга на работния процес.

Нивото на шум при работа на климатика е изчислено в съответствие с нормите, посочени в СН 2.2.4-2.1.8.562-96. То не трябва да надвишава 40 дБ денем и 30 дБ нощем. Появата на съскане, бръмчене или тътен говори за възникване на неизправност в работата на климатика.

По този начин затвореният цикъл на работа на хладагента зависи от внимателното свързване на всички елементи и изключване на разхерметизация на фугите и съединенията на системата.

Повече подробности за устройството и принципа на работа на битовото оборудване за климатизация на въздуха разказахме в този материал.

Също така за осигуряване на нормалното функциониране на климатика трябва да се избере правилно мястото за неговия монтаж. При неспазване на техническите условия за монтаж се увеличава износването на детайлите на системата и вероятността от повреди в работата. Особеностите на монтажа ще бъдат разгледани по-долу в статията.

Технически изисквания за монтаж на блоковете

Има редица правила за избор на място за монтаж на блоковете на климатика, но нюансите не винаги се посочват в инструкциите и техническата документация на оборудването, въпреки че имат много важно значение при експлоатация. Съществуващите изчисления за системи за климатизация на въздуха предполагат задължително спазване на редица параметри при монтаж.

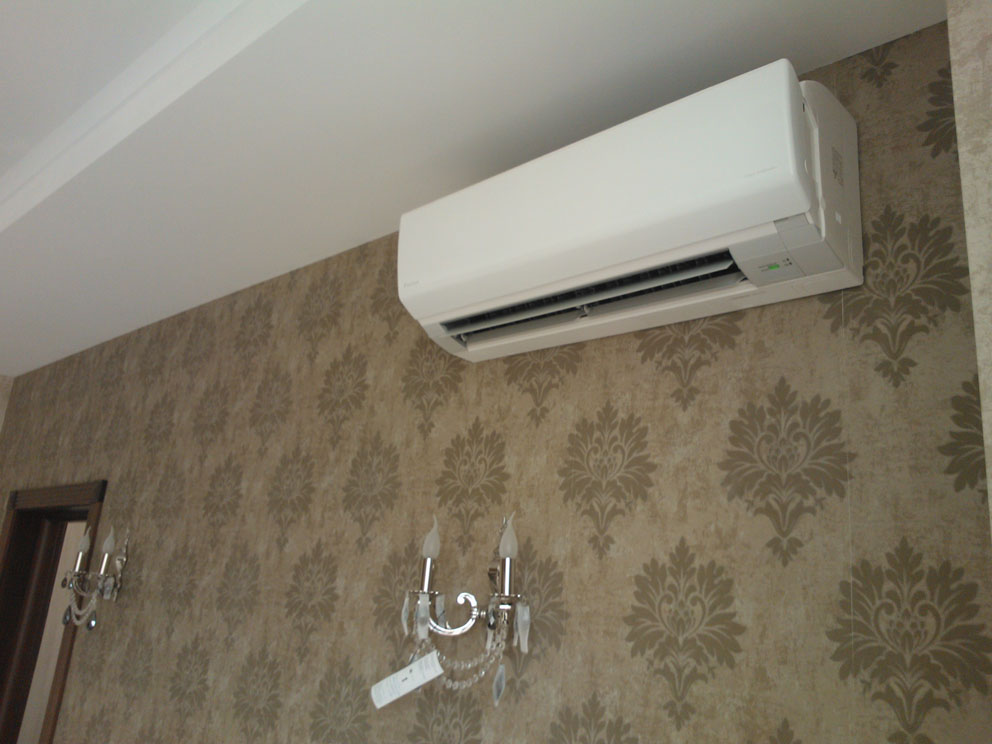

Така, за вътрешния блок е необходимо да се спазват следните параметри:

• разстоянието от горния капак на вътрешния блок на климатика до тавана, за осигуряване на нормално засмукване на въздух, трябва да бъде не по-малко от 15 см;
• разстоянието до ъгловата стена, към която е прилепен блокът на климатика – не по-малко от 30 см;
• разстоянието до възможно препятствие за движението на издухвания навътре в помещението въздух – не по-малко от 1,5 метра.

Неспазването на тези технически параметри може да доведе до нарушаване на нормалното функциониране на климатика и повишаване на консумираната мощност.

Също така недостигът на въздушни маси, постъпващи за охлаждане, може да доведе до нестабилна работа и повреда на вътрешния блок на климатика.

Монтажът на климатици в многофамилни жилищни сгради самостоятелно всъщност не е разрешен от законодателството. Съществуващите норми на законите, Гражданския и Жилищния кодекс задължават да се съгласува моментът на монтажа на климатиците с живущите в сградата, с управляващото дружество и с органите на изпълнителната власт.

Що се отнася до битовите правила за монтаж на вътрешното тяло на климатика, при избора на място, към което ще бъде насочен потокът от студен въздух, трябва да се изключи вероятността за постоянно присъствие на човек там.

Студеният въздух не трябва да постъпва на мястото за почивка (диван, легло) и мястото за работа (компютърно или писалищно бюро). В противен случай не могат да се избегнат постоянни заболявания от издухване със студен въздух.

За монтажа на външното тяло е необходимо спазването на следните параметри:

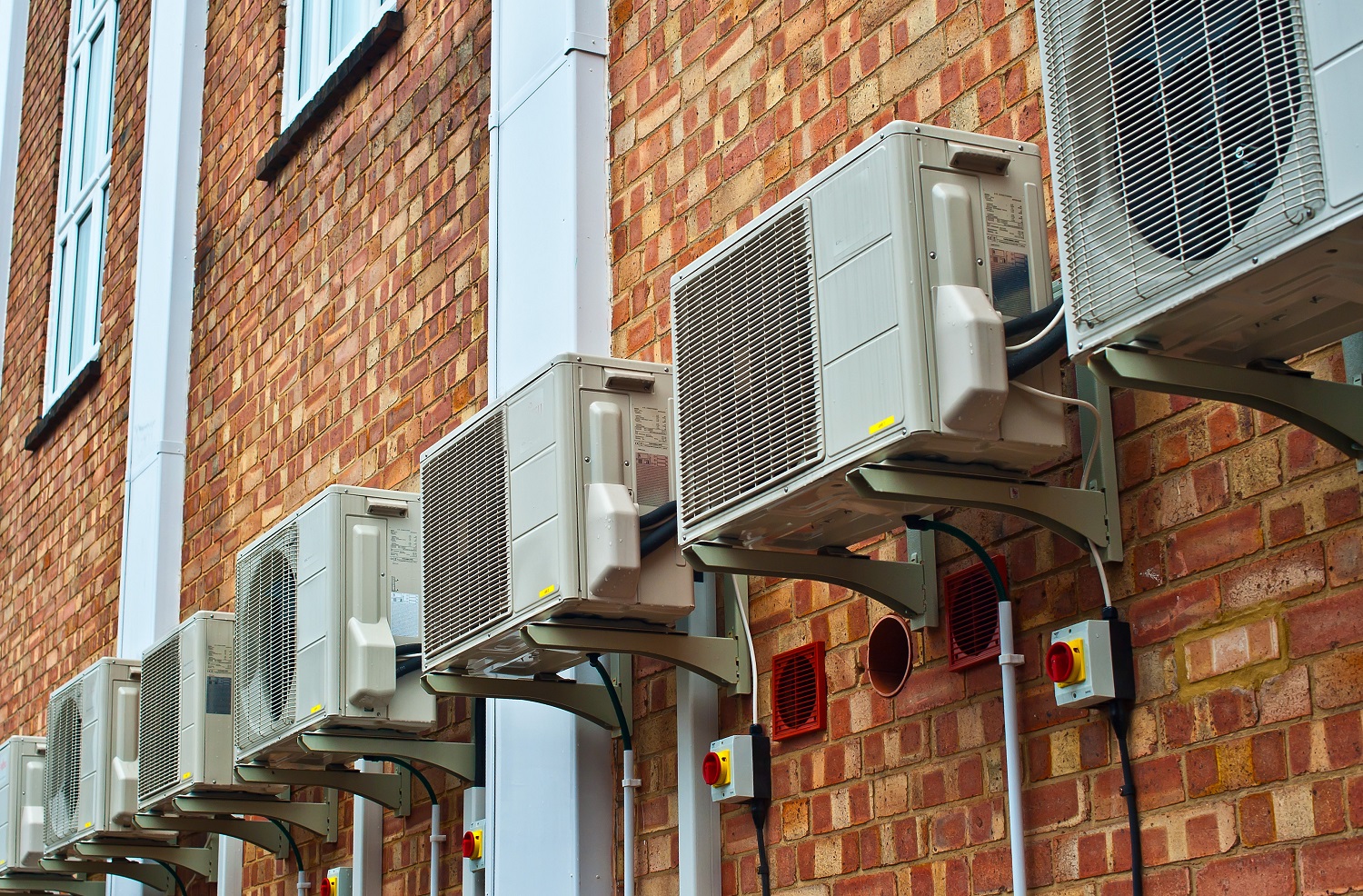

• разстояние от задната стена на външното тяло до стената на сградата не по-малко от 10 см, в противен случай ще бъде затруднено „улавянето“ на външния въздух;
• да се спазва достатъчно разстояние от земята (при монтаж на климатици на първите етажи или в частни къщи), за да се изключи попадането в тялото на сняг, мръсотия, вода;
• да се монтира на разстояние не по-малко от 1 метър от газовите тръби;
• да се осигури не по-малко от 1 метър свободно пространство за издухване на въздуха от вентилатора.

Външното тяло на климатика е необходимо да се монтира на външната стена на сградата, която е до вашия апартамент. Също така следва да се изключи разполагането на тялото на стената на съседния апартамент. В случай на необходимост да се осигури външното тяло с специална козирка – това е необходимо за предотвратяване на падане на ледени висулки през зимния период върху тялото на климатика.

Важно е при разполагането на външното тяло да се отчете възможността за свободен достъп до него за извършване на техническо обслужване.

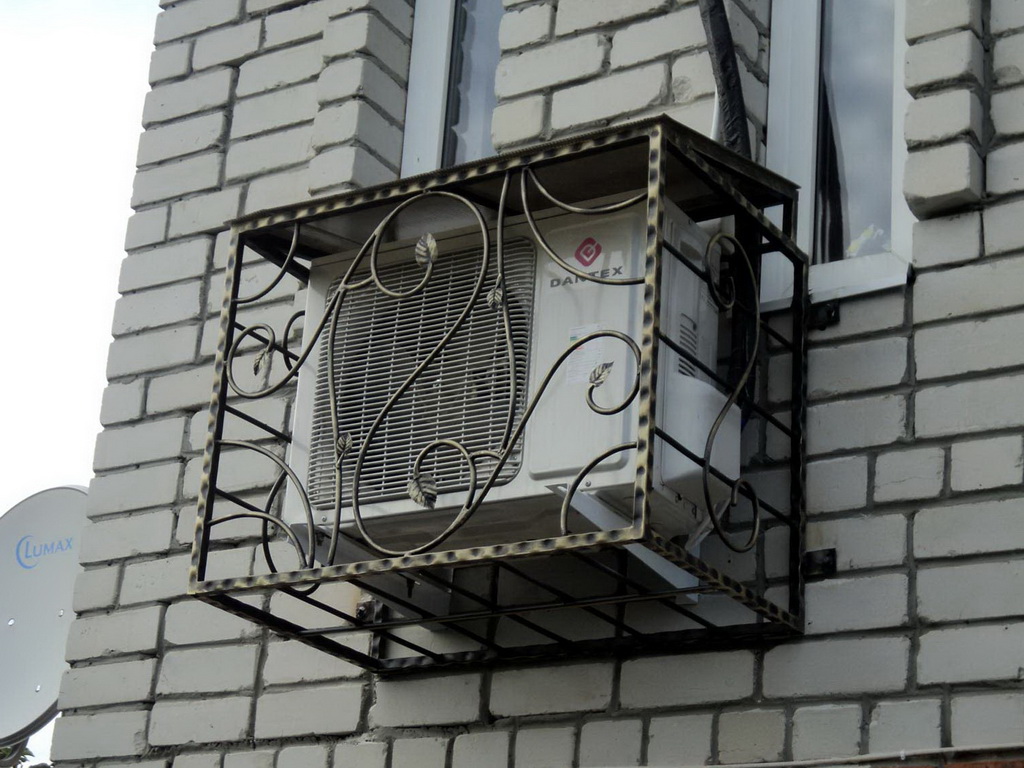

Монтажът на външното тяло на климатика на първите етажи трябва да бъде извършен при спазване на условията за безпрепятствено преминаване на пешеходците до стените на сградата. Също така е добре да се огради със специална решетка за предотвратяване на въздействие на вандали върху тялото.

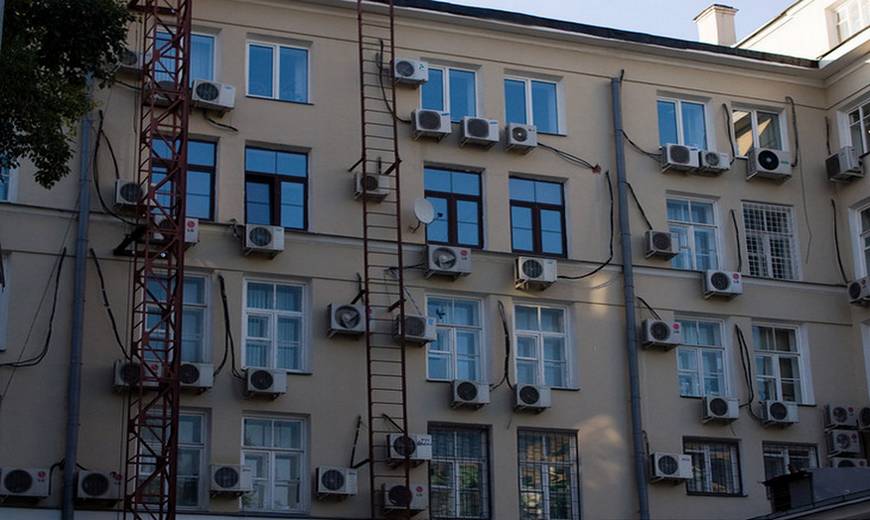

Струва си да се отбележи, че в зората на масовия монтаж на климатици в многофамилни жилищни сгради се смяташе, че външното тяло трябва да се монтира под вътрешното. Този мит се основаваше на това, че точно така ще се осигурява постоянно смазване с масло на компресора на външното тяло (иначе маслото уж се събира във вътрешното тяло).

От гледна точка на разположението на външното и вътрешното тяло, определящ параметър се счита разстоянието между тях. Установените граници – от 1 до 6 метра, но от производителя могат да бъдат посочени конкретни параметри, които е добре да се спазват неотклонно.

При превишаване на пределно допустимото разстояние (повече от 6 метра) ще трябва допълнително да се зареди фреон в системата, а при разположение по-малко от метър е необходимо да се оформи от тръбата пръстен за осигуряване на необходимия метраж.

По-подробно въпросът за правилния избор на оптималното място за инсталиране на климатика разгледахме в друга наша статия.

Ред за монтаж на климатика

Дори при самостоятелно инсталиране задължително ще е необходима помощ. Това е свързано с доста голямото тегло на външния блок на климатика и работите, които ще се извършват от външната страна на сградата.

Извършването на работите по инсталиране трябва да се извършва внимателно и със задължително спазване на мерките за техническа безопасност. Да се прави така, както е показано на фигурата, е опасно.

Етап #1 — подготовка на инструменти и материали

При инсталиране на климатична система със собствени ръце в апартамента важна роля играе подготовката за предстоящите работи. Необходимият комплект оборудване, материали и използвани инструменти ще осигури непрекъсната работа по инсталирането на климатика.

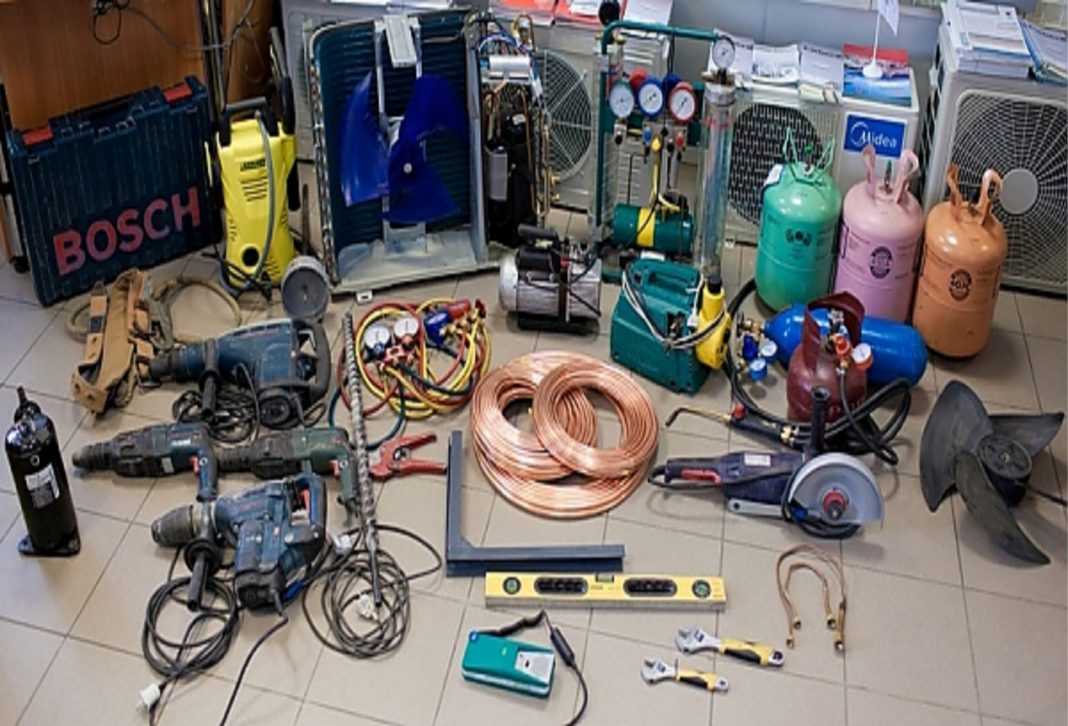

Така, за инсталирането ще са необходими следните инструменти:

• перфоратор, основен инструмент за пробиване на проходни отвори в стената;
• дрелка с комплект свредла, необходима за пробиване на отвори за крепежни елементи;
• вакуумна помпа за пускане на климатичната система;
• ножица за метал или специален тръборез за медни тръби;
• пила или шкурка за изравняване на повърхността на тръбите;
• тръбогиб за осигуряване на необходимата форма на тръбната система;
• калибратор за тръби и развалцовъчна машина;
• штроборез (или длето с чук);
• нивелир;
• отвертки;
• комплект шестограмни ключове.

Самостоятелната инсталация на климатика е невъзможна без наличието на тези инструменти.

Необходимият комплект за монтаж на климатика го има не при всеки собственик. Затова, преди да вземете решение за самостоятелна инсталация на оборудването, е необходимо да си осигурите целия комплект за работите.

Също така преди започване на работите е необходимо да подготвите консумативите:

• силов кабел за изработване на захранващия проводник и свързване на модулите – трябва да се използва кабел с четири жила с напречно сечение 2 x 2,5 mm²;

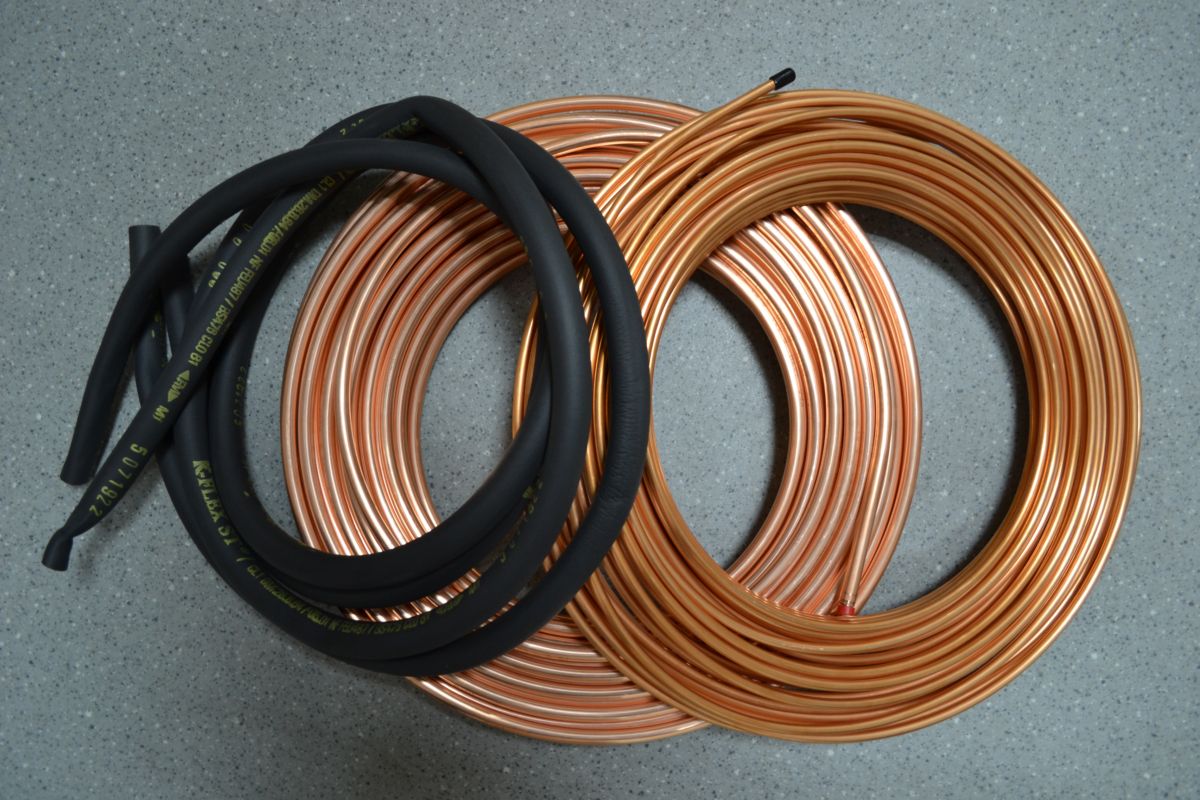

• безшевни медни тръби – тяхната дължина трябва да надвишава предполагаемата дължина на трасето с 50 см, а диаметърът на тръбите се подбира в съответствие с инструкцията към климатика;
• синтетична и изолационна изолация;
• гофриран маркуч с вградена вътрешна пластмасова спирала за дренаж – дължината му трябва да бъде по-голяма от изчислената дължина на трасето с 1 метър;
• стоманени кронштейни за инсталиране на външния блок на климатика – границата на натоварване на кронштейните се изчислява на база масата на блока (трябва да се вземат кронштейни, които издържат натоварване двойно по-голямо спрямо теглото на външния блок);
• крепежни елементи, подбрани за закрепване на кронштейна и вътрешния блок на климатика.

При инсталиране е по-добре да се прилагат качествени материали, като ги подберете непосредствено според вашето оборудване. Това ще осигури надеждност при експлоатация на системата.

Медта, като пластичен метал, е отлично подходяща за запояване и развалцоване. Също така тя е по-устойчива на корозия от останалите битови метали, на химично ниво не взаимодейства с фреона и проявява устойчивост на температурни промени.

Етап #2 — монтаж на външния блок

След това ще разгледаме как трябва да се инсталира външният климатик.

Към горепосочените общи изисквания трябва да добавим следното:

• инсталацията трябва да се извършва върху носещите елементи на фасадата на сградата или балкона;
• ако стените са изградени от газобетон, то задължително е използването на демпфиращ уплътнител;
• пределно допустимият шум не трябва да надвишава 30 dB;
• при инсталация на балкон или таванско помещение трябва да се вземе предвид възможността за вибрации при работа на оборудването;
• при инсталация на височина от 3 етажа и нагоре – работите задължително трябва да се извършват от монтажници-височинци с използване на алпийско снаряжение.

При спазване на всички тези изисквания може да се пристъпи към монтаж на външното тяло на климатика.

След като се определи вариантът за инсталация: на балкон, под прозореца или до прозореца, е необходимо да се направи маркировка с помощта на нивелир. След маркировката с перфоратор се правят всички необходими отвори – за закрепване на конзолите и прокарване на системата от тръби вътре в помещението – в които се вкарват анкерни болтове.

Трябва да се отбележи, че в къщи, в които няма топлоизолация, диаметърът на отвора за комуникационните системи на климатика трябва да бъде 50 мм, а там, където се използва топлоизолация, не по-малко от 80 мм.

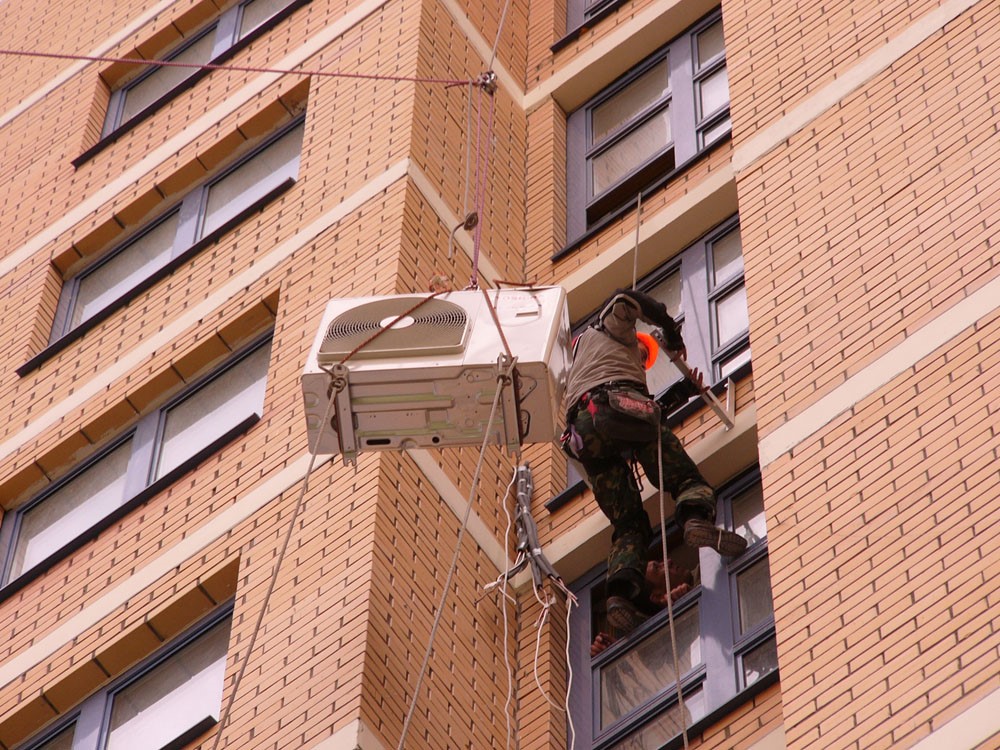

За извършване на височинни работи по инсталиране на външното тяло на климатика е необходимо да разполагате със специална алпийска подготовка и снаряжение, да преминете обучение, атестация и стаж за извършване на работи на височина. По този начин, за извършване на монтаж на външното тяло на климатика на височина над 2-рия етаж на сградата – задължително трябва да поканите специалисти.

Закрепването на конзолите се осъществява с помощта на болтове, които трябва да се затегнат максимално здраво. Трябва да се има предвид, че при инсталация теглото на външното тяло може да бъде над 20 кг, така че при неговия монтаж не може да се мине без помощта на партньор.

Външното тяло се окачва на конзолата. Предварително на местата на контакт между конзолата и външното тяло на климатика трябва да се постави гума. Именно благодарение на този слой вибрацията от работата на климатика ще се смекчава.

Етап #3 — монтаж на вътрешния блок

За инсталиране на вътрешното тяло на битов климатик също трябва да се ръководите от всички горепосочени изисквания. Като се има предвид също, че външното и вътрешното тяло трябва да бъдат инсталирани едно спрямо друго на разстояние не повече от 6 метра.

При извършване на работи вътре в помещението е необходимо:

• подгответе мястото за работа, като свалите завесите и премахнете домакинските уреди или мебели от стената, на която ще бъде монтиран климатикът;
• проверете достъпността на електрическата мрежа (контакти) за свързване на климатика към нея, ако стандартният захранващ кабел на устройството не достига, ще трябва да го удължите;
• закрепването на блока да се извърши на стена или таван.

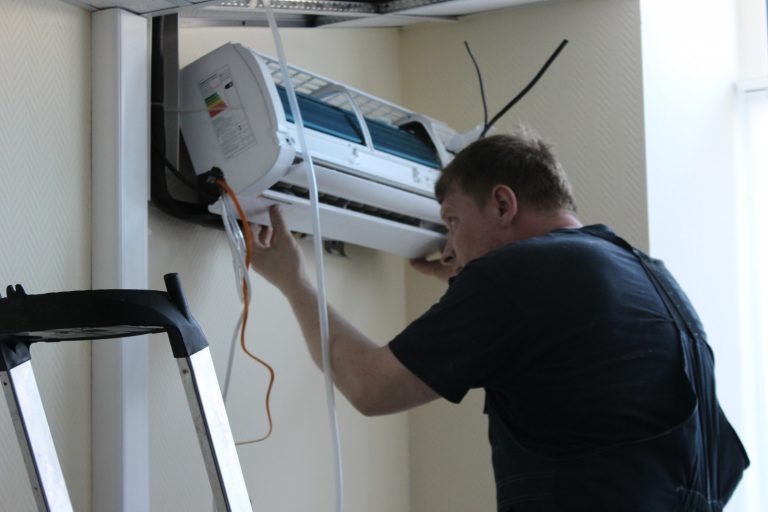

В стаята, в която се монтира вътрешното тяло на климатика, е необходимо да се направи маркировка с помощта на нивелир, след което с бормашина да се пробият отвори в стената и да се организира закрепване за тялото на климатика. То е значително по-леко от външното, но въпреки това закрепванията трябва надеждно да го държат.

Използването на нивелир при монтажа на климатика е задължително условие. Така, при монтиране на вътрешното тяло, се спазва успоредността на оборудването спрямо земята. Ако това изискване бъде нарушено, то в бъдеще, при работа на климатика, образуваният кондензат няма да може своевременно да се оттича през дренажната система и климатикът ще „протича“.

В отворите се поставят пластмасови дюбели и се фиксират максимално с помощта на чук. След като се постави монтажната плоча на климатика, тя се закрепва с винтове. След това се окачва вътрешното тяло.

Етап #4 — монтаж на комуникациите на оборудването

Комуникациите на климатика включват:

• електрически връзки;
• система от тръбопроводи;
• дренажна система.

При монтажа на външното тяло с перфоратор се пробива отвор в стената, който се нарича магистрален канал. Той трябва да бъде с необходимия диаметър, за да могат през него да се прекарат комуникациите.

За безпроблемна работа на климатика, чиято мощност е над 1,5 kW, се препоръчва да се проведе отделна линия на електрическата мрежа. За целта към основното табло трябва да се свърже още един автоматичен прекъсвач, от който да се пусне четирижилен кабел директно до мястото на монтаж на климатика. При свързването задължително се определят нулата и фазата.

Струва си да се отбележи, че работите с електричество се считат за опасни и не могат да се извършват без познаване на основите на електротехниката.

Препоръчваме също да се запознаете с правилата за свързване на електродвигателя на климатика.

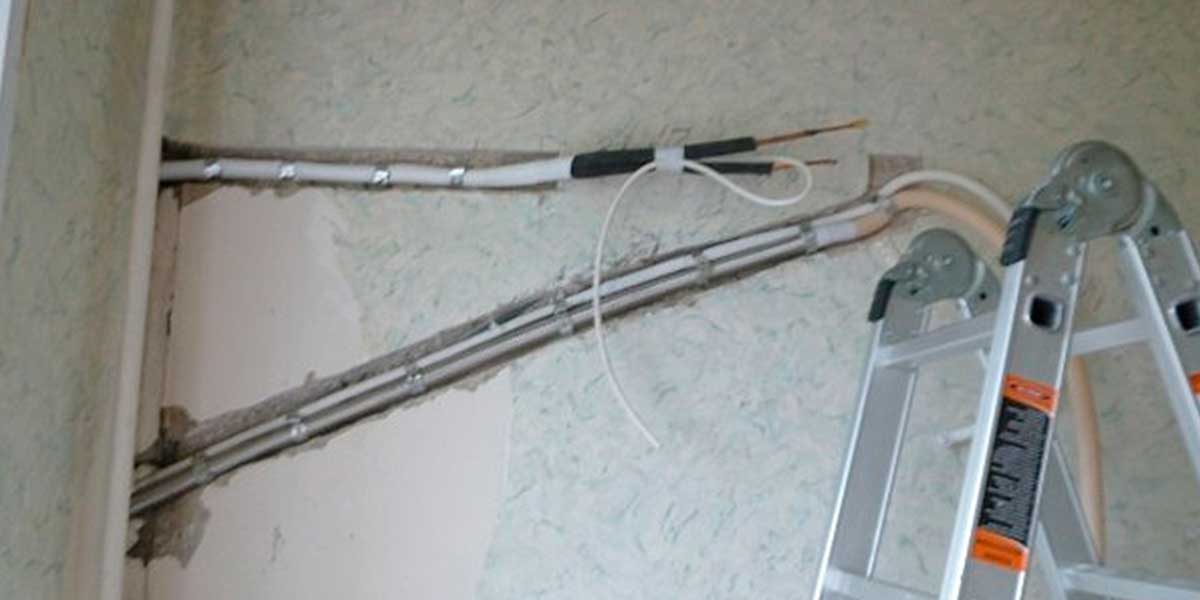

Препоръчва се монтажът на климатика да започне с предварителна подготовка на комуникациите. Прокарването на електрическата мрежа и свързващите тръби трябва да предшества монтирането на вътрешното тяло. След приключване на работите комуникациите трябва да се защитят със специален пластмасов короб.

Полагането на тръбопроводната система трябва да се извършва с особено внимание, тъй като нарушаването на херметичността води до изтичане на опасен за живота фреон.

Ред на изпълнение на работите:

• медната тръба се нарязва на необходимата дължина с резерв за извивки от 1 м;
• краищата се шлифоват с шкурка или пила;
• огъването на тръбите трябва да се извършва при спазване на радиус не по-малък от 10 см;
• за топлоизолация на тръбите се поставят специални пенополиуретанови маркучи;
• развалцуват се краищата на тръбичките и се свързва тръбопроводът;
• след свързването плътно се затяга фланецът на шуцера.

За придаване на по-голяма херметичност на системата от тръби, професионалистите съветват да се извърши появане на медни тръбички. Появането се осъществява с помощта на пропанова горелка: тръбата се нагрява до температура 250 градуса и се използва специален спой. Като такъв могат да се използват следните меки спойове: L-SnCu3 (S-Sn97Cu3) и L-SnAg5 (S-Sn97Ag5). Те осигуряват надеждно свързване, устойчивост на механично въздействие и корозия.

След като се осъществи връзката между външния и вътрешния блок в съответствие с инструкцията, трябва да се пристъпи към сглобяване на дренажната система. Извеждането на използваната течност може да се осъществява извън помещението или в специален контейнер вътре в помещението. Препоръчва се да се организира извеждане на оттока извън помещението.

Дренажният канал се изпълнява от армирана пластмасова тръба. Достатъчно е да се свърже с фланец към оттока. Тръбичката за отвеждане на течността трябва да се полага с наклон не по-малък от 3 мм на 1 м.

След извършване на тези работи на изхода на комуникациите от вътрешния блок се натяга гофра, а съединението трябва да бъде фиксирано с хомут. Комуникациите на външния блок се затварят с маркуч. Възможните цепнатини в проходния отвор се запълват с монтажна пяна.

По-подробно за монтажа на комуникациите говорихме в следващата публикация.

Изводи и полезно видео по темата

Самостоятелният монтаж на климатик е показан нагледно в това видео:

В същия клип може да се видят кои са най-често срещаните грешки, допускани при самостоятелния монтаж на климатик:

Монтажът на климатик може да бъде извършен самостоятелно. За целта трябва да се притежават малко знания и умения. При монтажа на блоковете на климатика задължително да се ръководите от инструкциите и изискванията за безопасност. Въпреки това при извършване на работите не може да се мине без помощта на помощник – теглото на външния блок може да надвишава 20 кг.
