Как да инсталирате климатик на лоджия и остъклен балкон: инструкция и ценни препоръки

Съвременната сплит-система в апартамента ще помогне за създаване на по-комфортни условия за живот: да регулира оптималния температурен режим, да осигури комфортна влажност и да пречисти въздуха. Но в процеса на инсталиране на климатичната система може да се сблъскате с някои трудности. Ще ви разкажем как да инсталирате климатик на лоджията правилно.

В предложената от нас статия е описана подробно спецификата на конструкцията на битова климатична система. Посочени са особеностите при инсталиране на блоковете, осигуряващи охлаждане или отопление на въздушната маса в помещението. В помощ на самостоятелните домашни майстори са изброени често срещани грешки, допускани при извършване на монтажни работи.

Какво представлява сплит-системата?

Конструкцията на климатика се състои от 2 отделни блока. Единият блок се монтира вътре в помещението. Другият се инсталира отвън – обикновено според нормите на фасадата на сградата. Модулите се свързват помежду си с медни фреонови тръби и проводници.

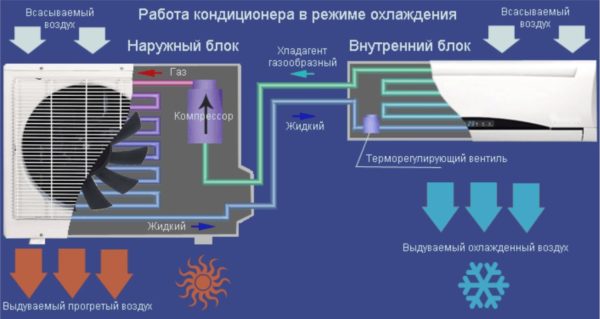

Охлаждането/отоплението на въздуха в помещението се осъществява при преместване на хладилния агент по тръбите. Хладилният агент поглъща или отдава топлина, когато преминава от газообразна фаза в течна и обратно.

При инсталиране на сплит система с вътрешен блок на лоджията не забравяйте да изчислите площта на ограденото от нея пространство за точното определяне на производителността.

Според препоръките на производителите, вътрешният блок трябва да се монтира на стената под тавана, тъй като там се събира най-топлият въздух. Освен това има още едно условие – вътрешният блок трябва да се монтира близо до външната стена на помещението, за да се минимизира разстоянието до външния модул.

Външният блок се инсталира на фасадата в съответствие с нормите СНиП 2.04.05-91. Въпреки това, в някои случаи инсталирането на модула на фасадата е невъзможно.

Причини за инсталиране на климатик на балкона

За съжаление, понякога се срещат ситуации, когато външният модул не може да бъде инсталиран на фасадата:

• блокът на климатика нарушава външния вид на сградата;
• сградата е причислена към историческите паметници;
• по технически причини на външните стени на сградата е невъзможно да се инсталира изнесен блок;
• липсва разрешение за инсталиране на климатик на стената на многофамилна сграда.

В горепосочените случаи, ако се инсталира вътрешен блок на климатик в стая с балкон, неговият външен блок се монтира на балкона или на лоджията. Няма значение дали са отворени или остъклени.

Когато не е възможно да се инсталира външният блок на климатика на фасадата на къщата, той се изнася на балкона или лоджията. Монтажът се извършва независимо от наличието или липсата на остъкляване.

Инсталирането на външния блок на климатика на лоджията или на балкона има редица предимства:

• процесът на инсталиране е по-малко скъп: не се изисква извършване на височинни работи;
• корпусът на блока е защитен от негативни атмосферни фактори: вятър, сняг, дъжд;
• намалява разстоянието между модулите на климатика;
• опростява се техническото обслужване, почистването, ремонтът.

Обаче има и недостатъци на този вариант на инсталиране. Нека да ги разгледаме по-подробно.

Особености на разположението на балкон/лоджия

С инсталирането на климатика на отворен неостъклен балкон всичко е ясно. Това е единственият 100% приемлив вариант без недостатъци.

На отворена лоджия или балкон климатикът има постоянен достъп до свеж въздух и може да работи на пълна мощност, без да прегрява. При инсталирането трябва да се спазва само едно изискване – минимална дължина на трасето.

На отворен балкон външният блок може да се инсталира на всяко място, като се взема предвид само дължината на фреоновото трасе.

Друг е въпросът, ако балконът или лоджията са остъклени. Като правило, този вариант противоречи на всички изисквания на производителите. За процеса на климатизация се изисква свободен достъп на въздух, който при наличие на остъкляваща конструкция е затруднен.

В този случай собственикът ще трябва да осигурява принудително отвеждане на отработения въздух и допълнителен приток на свежа порция, в противен случай техниката постоянно ще се изключва от прегряване. Това означава, че поне 3 крила на прозорците на лоджията трябва да бъдат отворени по време на работа на оборудването, а самият блок трябва да бъде разположен срещу едно отворено крило.

Освен това, обемистият корпус на модула може да заема много място и да произвежда шум. Звукът от работещия блок ще се отразява от стените на балкона и ще се усеща малко повече в сравнение с инсталирането навън. Интензивността на шума зависи от сплит системата.

За нормална работа на климатичната система на балкона е необходимо разположение на външния блок непосредствено пред отвореното за времето на неговото действие крило.

Идеалното решение на всички възникнали проблеми е демонтаж на остъкляването за летния период. След края на сезона остъкляването се връща на мястото си. Като правило, това не е особено ресурсоемка процедура, дори ако на балкона са инсталирани PVC прозорци.

Още един удобен начин за монтаж – на парапета на балкона. В този случай оборудването се поставя на конзоли. И е желателно да го поставите от страната, на която най-малко падат слънчевите лъчи. Юридически това не е фасада на сградата.

В този случай не възникват проблеми със свободното движение на въздуха. Въпреки това, както и при монтаж на фасадата, блокът може да бъде откъснат от паднал от покрива блок лед. Затова допълнително се препоръчва монтиране на козирка над уреда.

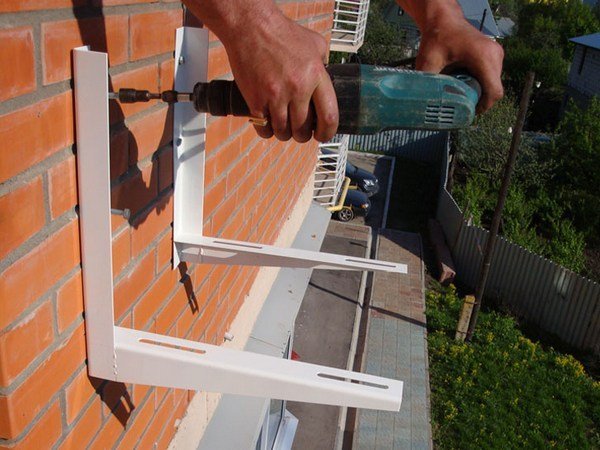

Конзолите на парапета за монтаж на климатика се закрепват с анкери. За защита от атмосферните влияния е необходим и монтаж на защитни козирки.

Веднага трябва да се отбележи, че в СНиП има ограничение, забраняващо окачването на перила на предмети с тегло над 30 кг. Глоба в случай на превишаване на тази цифра ще трябва да се плати, дори ако отвън се заварят конзоли или се поставят допълнителни опори.

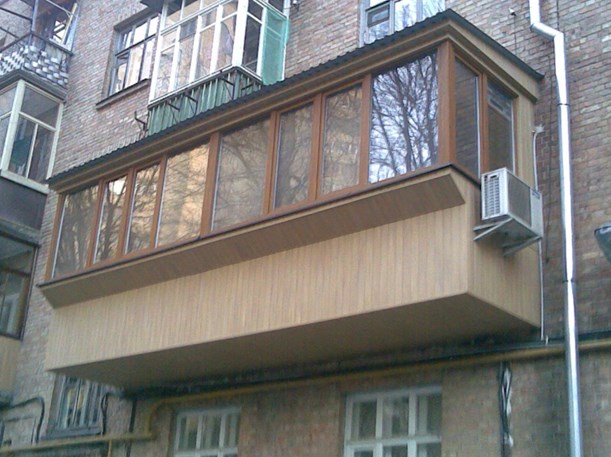

Изпарителният блок може да се разположи отстрани на балкона

Ако лоджията е една, а трябва да се охлаждат няколко стаи, вместо няколко битови климатици се препоръчва закупуване на мултисплит система, към която могат да се свържат няколко вътрешни блока.

Инструкции за монтаж на блоковете на климатика

Нека разгледаме оптималните начини за монтаж на сплит системи. Веднага отбелязваме, че най-разпространеният вариант за монтаж на външния блок – на стената, е най-неудачен от гледна точка на ефективността.

Първо, при такъв начин на разположение въздухът на лоджията и съответно в стаята ще се нагрява силно. При достигане на гранична температура от 45 градуса климатикът просто ще се изключва автоматично.

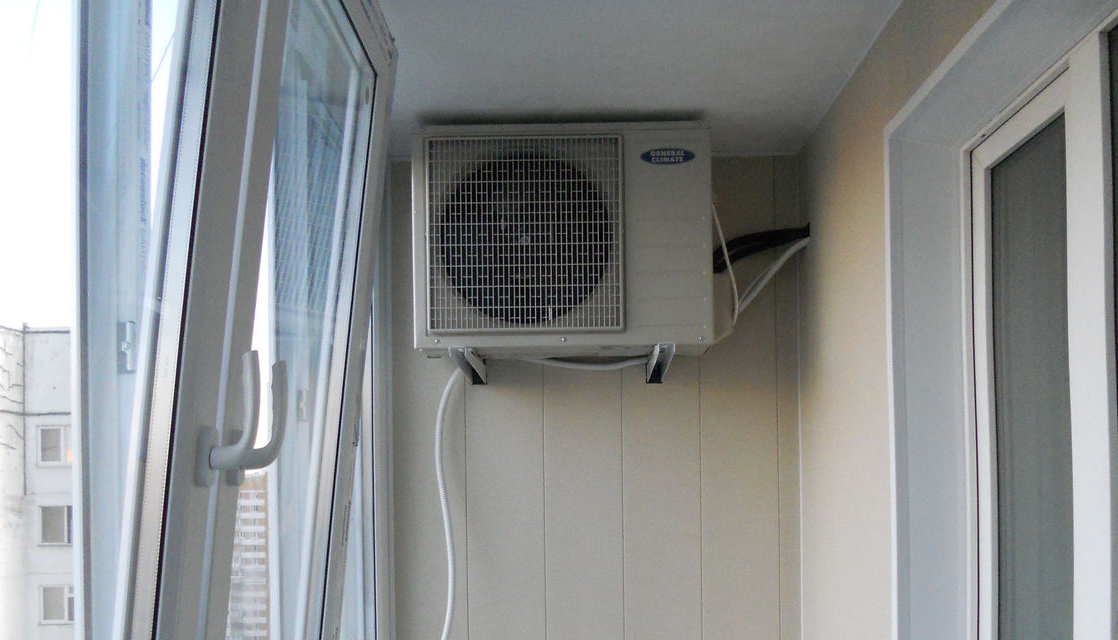

Така да се разполага външният модул на сплит система не се препоръчва поради прегряване на въздуха в ограденото със стъкла пространство. Оборудването ще се изключва твърде често автоматично.

Второ, прозорците при такова разположение на модула трябва да са постоянно отворени. При безветрено време такъв начин на охлаждане също ще се окаже неефективен. Единственият вариант за повишаване на ефективността на работа на сплит системата – премахване на остъкляването през лятото. Затова такъв вариант за монтаж на външния блок няма да разглеждаме.

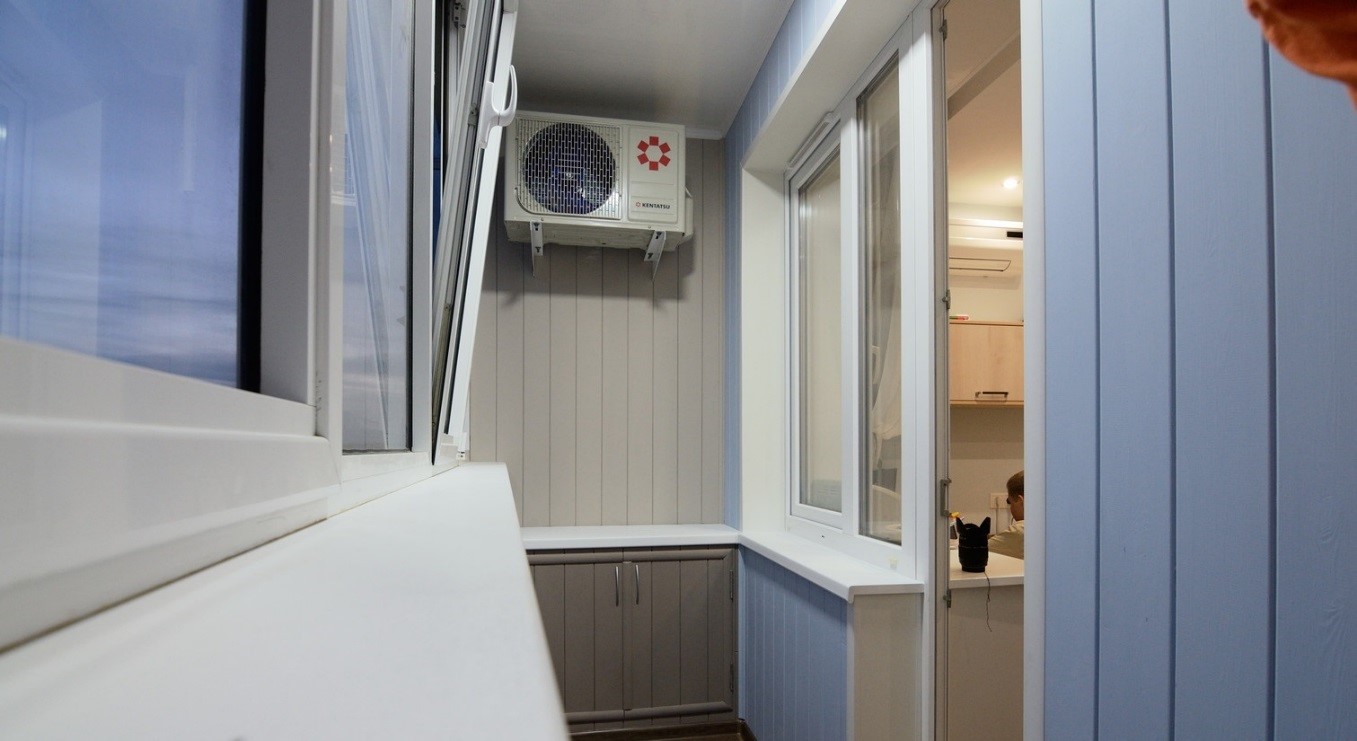

Монтаж на външния блок вътре в лоджията

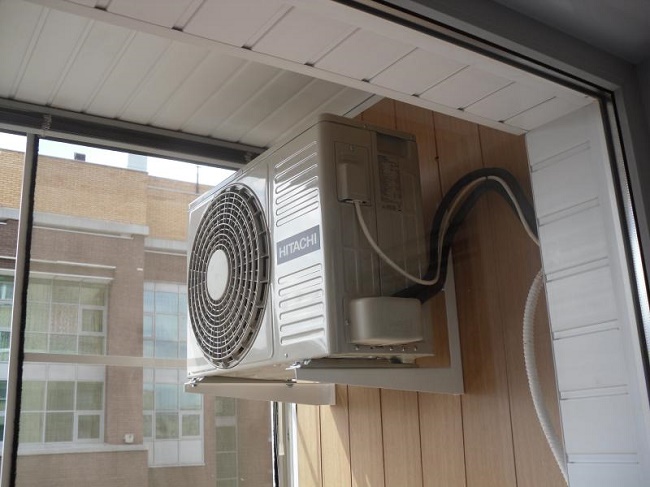

Ако балконът не само е остъклен, но и изолиран, а отгоре е обшит с вагонка, по-лесно е да се монтира външният блок на пода. Най-добрият вариант – да се използва един ъгъл на обзаведеното пространство. Тъй като обикновеният сплит поема въздух отзад и отстрани, а го изпуска отпред, трябва да се осигури разделяне на въздушните потоци, така че топлият изпускан въздух да не се смесва с поемания.

При монтаж в ъгъл през предната стена на балкона се осъществява изпускане на въздух, а през края – всмукване. За по-добра шумоизолация корпусът трябва да се затвори в херметична кутия с вратичка за обслужване.

За по-добра шумоизолация корпусът може да се затвори в кутия, но в този случай маскиращата конструкция трябва да бъде снабдена с отвори за приток на свеж въздух и отвеждане на отработения.

По този начин се постигат следните предимства на конструкцията:

• здрава и надеждна основа;
• свободна циркулация на въздуха;
• благодарение на липсата на стена оборудването не прегрява;
• минимален шум.

Разбира се, кутията заема част от полезната площ, но горната ѝ повърхност също може да се използва.

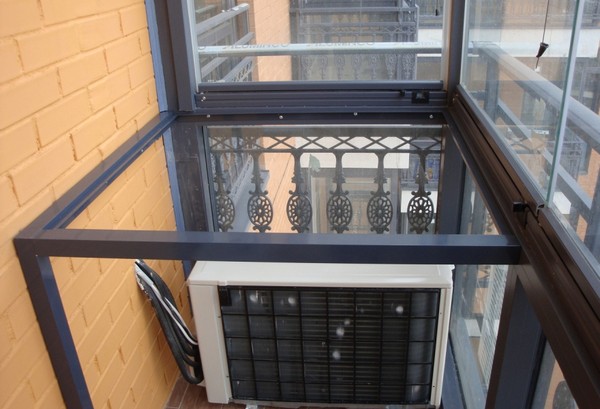

Кутията може да бъде направена от стъкло или от по-евтини материали. Важното е да се избере материал, с който домашният майстор да работи лесно.

Нека да разгледаме как правилно се затварят климатиците на балкони:

1. Подготвя се място за разполагане на външния изнесен блок.
2. В стената се изрязва голям отвор за безпрепятствена циркулация на въздуха.
3. За разполагане на корпуса се заваряват 2 П-образни опори от ъгълчета. Опорите могат да се закрепят с анкери. Опорите са необходими за амортизация при вибрации и за допълнителна циркулация на въздуха. Освен това, надолу ще се стича конденз.
4. Външният модул се инсталира на подложки.

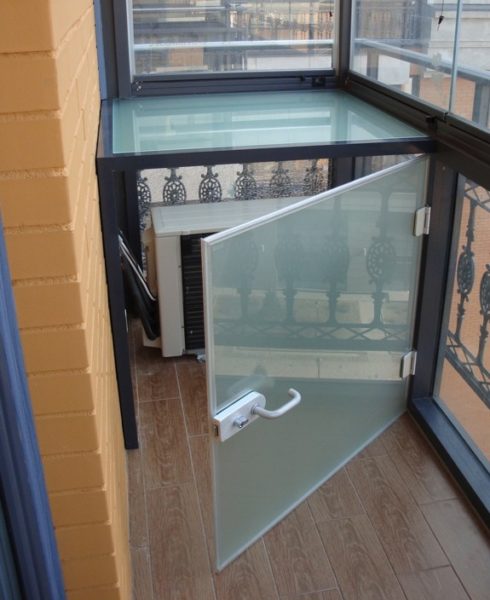

5. Монтира се херметична кутия от шумоизолиращи материали с една отваряща се стена за обслужване.
6. В кутията и в стената, съседна на стаята, се пробиват канали за магистралите.
7. Монтират се фреонови тръби и кабели, свързващи външния и вътрешния модул.
8. Комуникациите се затварят с кабелен канал.
9. Свързва се дренажният тракт.
10. Системата се тества.

След работа на сплит системата в продължение на 2-3 денонощия може да се оцени необходимостта от извършване на подобрения по шумоизолацията.

По-прост вариант за инсталиране на външния блок – без кутия. Този начин е оправдан в нови сгради, където отдясно и отляво на балкона могат да се намират подобни помещения на съседи. В този случай модулът също се инсталира на пода на лоджията/балкона с лице към решетката на балкона.

Декоративен панел с изолация се изрязва по размер на климатика – фугата след монтажа се уплътнява. Не се инсталира никаква кутия. Изпускането на горещ въздух отива навън, а всмукването идва от лоджията.

Крилата по време на работа на уреда трябва да са отворени. При този начин на инсталиране не е предвидена шумоизолация, затова трябва веднага да се закупи инверторен модел климатик с ниско ниво на шум.

За да не притеснява климатичната система, инсталирана на лоджия без изолационна кутия, със звукови смущения, по-добре е да се избере от най-“тихите” модели.

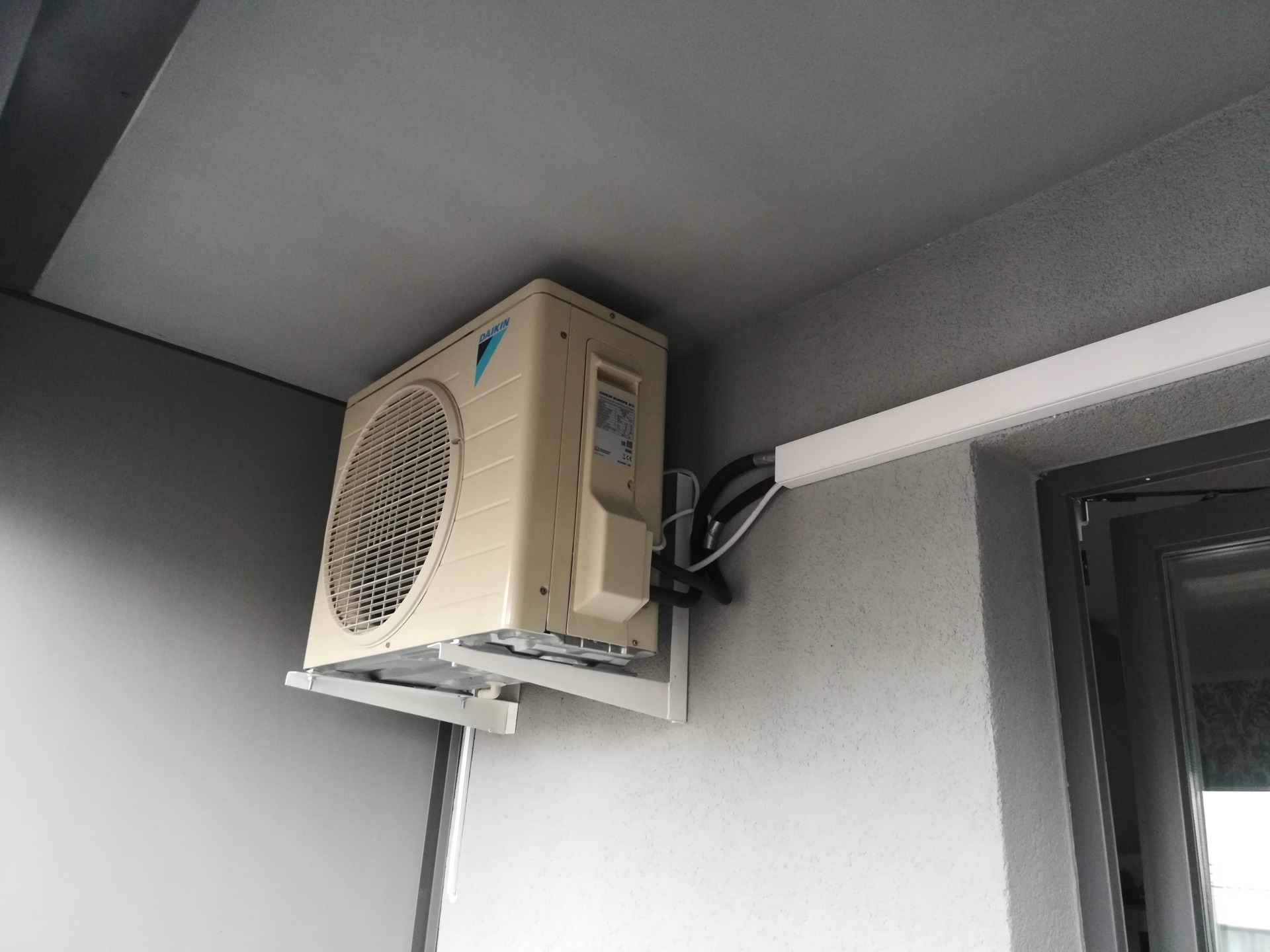

Ако подът на балкона е стратегически важен, блокът може да се инсталира на конзоли, прикрепени към таванната плоча. Това е технически по-сложен вариант, който освен това включва работа със стъкло, но пък ще освободи място отдолу.

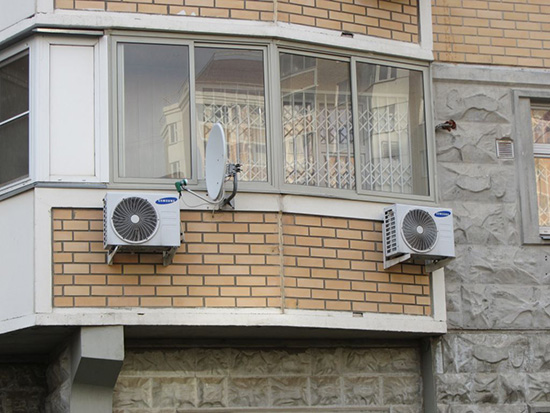

Монтаж на външния блок на парапет

Популярен вариант за инсталиране на климатици – върху перилата на балконите. Разбира се, съгласно строителните норми има ограничение на натоварването. На перилата могат да се окачват не повече от 30 кг, а външният блок може да тежи до 60 кг и дори повече.

Въпреки това, както се казва, тежестта на изискванията на ЖК се компенсира от незадължителността на тяхното изпълнение. Във всеки случай, ако модулът е обемист и тежък, но е взето решение за инсталиране на перилата на лоджията, морално трябва да се подготвите за възникване на ситуация, при която ще трябва да платите глоба.

Конзолите трябва да се закрепят на анкери с дължина от 6-8 см. В инструкцията от производителя на климатика обикновено са посочени препоръчителните размери на крепежните елементи.

Външният блок трябва да се окачи от страната, където е инсталиран вътрешният модул. Това е необходимо за намаляване на дължината на фреоновата трасе. В зависимост от възрастта и степента на износване на сградата, а заедно с нея на балкона или лоджията, ограждението ще трябва да се укрепи.

Ако парапетът е от стоманобетон или тухла, закрепването се извършва на анкери с диаметър 10 мм, дължина 6-8 см. Ако ограждението представлява пръти или листов материал върху рамка, то конзолите се закрепват към рамката.

Добър вариант – да се заварят конзолите към рамката. Друг вариант за инсталиране на конзоли – проходно закрепване с болтове. От вътрешната страна на ограждението се монтира стоманена плоча, по която ще се разпределя натоварването.

Монтаж на вътрешното тяло

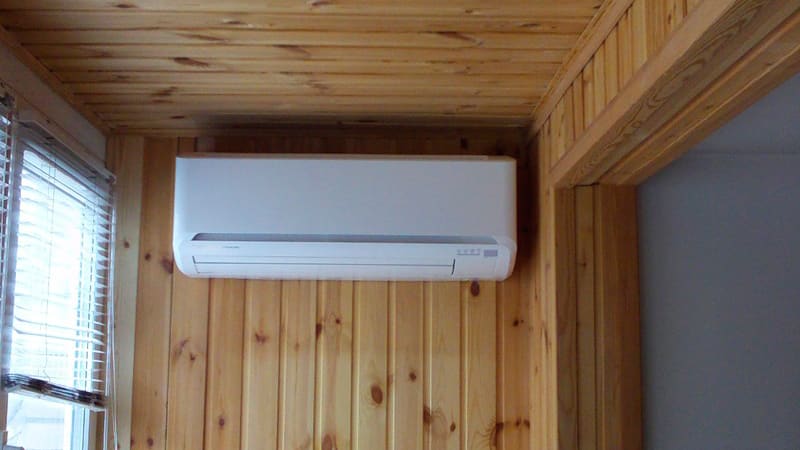

В някои случаи възниква необходимост да се изнесе на лоджията и вътрешният блок. Причините могат да бъдат няколко: не се вписва в дизайна на интериора, липсва свободно място, родителите се страхуват да не простудуват децата. Понякога голямата лоджия собствениците на апартамента използват като още едно помещение – работен кабинет, зона за отдих, част от кухнята.

Ако е необходимо охлаждане на стаята от лоджията, модулът трябва да се инсталира срещу вратата в помещението на височина 1,7-2 м. Вратата в стаята, разбира се, трябва да бъде отворена. Ако сплит-системата се инсталира в края на лоджията, въздушният поток ще циркулира само в нея, покрай вратата. Това е отличен вариант, ако се изисква охлаждане именно на лоджията, но не и на съседното помещение.

Така не може да се инсталира сплит-система, защото в стаята ще достига минимален въздушен поток.

За този начин на закрепване ще трябва допълнително да се вземе предвид освен площта на стаята и площта на лоджията, така че най-вероятно ще се наложи да се купи климатик с по-голяма мощност. Допълнително ще трябва да се закрепи метална рамка или окачващи елементи.

Как се извършва инсталирането на сплит система на лоджия при такъв вариант на разположение:

1. От метален профил или ъгъл се извиват окачвачите.
2. Окачвачите се закрепват към бетонното таванско покритие с анкери.
3. Модулът се разполага така, че жалузите да са насочени към вратата.
4. Осигурява се източник на захранване: инсталира се контакт или кабелът се прокарва от стаята.
5. Свързват се кабелите, които водят към външния блок.
6. Свързва се дренажният тракт.
7. Оборудването се тества.

Несъмнено е много по-удобно и ефективно вътрешният блок да се монтира в стая с балкон. Ако обаче възникнат някакви проблеми, е допустимо да се изнесе вътрешният блок на балкона. В този случай той се поставя на пода в кутия.

Специфика на отвеждане на конденза

Кондензът от климатика не трябва да се излива неконтролируемо на улицата. Неговите капки могат да капят по главите на минувачите или да попадат върху улуците на съседите и да им пречат с шума си. Освен това, кондензът може да причини намокряне на повърхности и поява на мухъл по тях. В някои случаи това може дори да доведе до разрушаване на фасадната облицовка.

Затова трасето за отвеждане на конденза трябва да се положи:

• до най-близката водосточна тръба;
• в канализацията;
• в съд на балкона, който изисква редовно изпразване.

Начинът на отвеждане на течността през водосточната тръба има своите недостатъци. Освен трудностите при монтажа, водостокът може да се запуши и водата да се върне обратно в модула. Затова най-добрият вариант е източване на дренажа в канализацията. Проектирането на дренажното трасе обикновено се извършва по време на ремонта.

Съществуват 2 основни изисквания към трасето:

• наклон по цялата дължина на хоризонталните участъци на трасето не по-малко от 3 градуса;
• ъгъл на завоите – 45 градуса.

Дренажните тръбички се прокарват както отвън по подовата основа, така и вътре в стената по жлебове с последващото им запълване с ремонтни разтвори.

За да не проникват неприятни миризми от канализацията в помещението, на съединението на тръбичките на дренажната система и тръбите на канализационната система се прави хидрозатвор под формата на канализационен сифон. Най-лесният вариант е гофрираната тръба на дренажното трасе да се огъне във форма на буква «S».

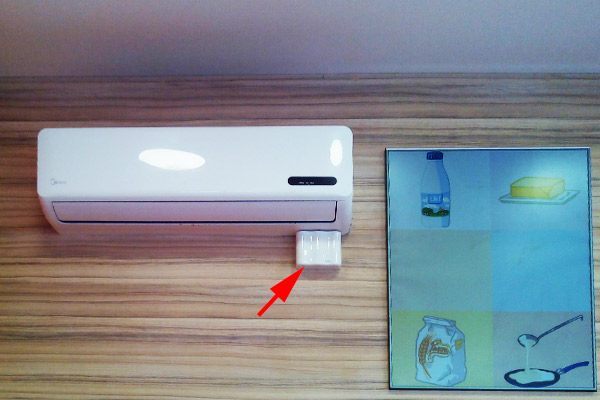

Ако дренажната помпа не е включена в комплекта на сплит-системата, купете я отделно. Периодичното източване на конденза е неизбежно по време на работа на климатичната система.

Ако дължината на дренажната система е голяма или е трудно да се осигури необходимият наклон, може да се инсталира дренажна помпа. Помпите за битови климатици се продават като отделен елемент и инсталирането им не е трудно. Производителността на помпата не трябва да бъде по-малка от количеството конденз, произвеждан от климатика. Параметърът се посочва в техническата документация.

Грешки при инсталиране на климатик на балкона

Най-голямата грешка, допускана от монтажниците на климатици – нарушаване на нормите, предвидени от градските власти или от управителното дружество. Ако къщата е включена в регистъра на историческите или архитектурните паметници или някой съсед реши, че шумът или вибрацията от климатика го притесняват, а собственикът на апартамента няма оформени разрешителни документи, може да получи глоба.

Втората често срещана грешка – експлоатация на климатика на остъклена лоджия с постоянно затворени прозорци, което рано или късно ще доведе до прегряване на оборудването. Неправилно избраното място за монтаж на вътрешното тяло ще доведе до намаляване на КПД на системата.

Монтирайте климатика, като спазвате препоръките на производителя. Често резултат от нарушаване на изискванията са катастрофални последици.

Също така е необходимо да се обърне внимание на монтажа и закрепването на опорите. Климатикът работи с вибрация и за да се намали, трябва да се монтират амортизиращи уплътнения. Освен това, крепежните елементи и опорните приспособления трябва периодично да се проверяват, тъй като от вибрацията гайките могат да се разхлабят.

Изводи и полезно видео по темата

Гледайте видеото за монтаж на климатик с външно тяло на парапета на лоджията:

Разбира се, монтажът на външно или вътрешно тяло на климатика вътре в балкона е мярка, която често е принудителна. Управителното дружество или строителят в ново строителство могат да препоръчат монтаж на сплит система именно на лоджията, за да се запази цялостният облик на фасадата на сградата или къщата може да принадлежи към историческото наследство.

Собственикът на апартамента в този случай се сблъсква с цял куп проблеми – необходимост от разделяне на въздушните потоци, осигуряване на охлаждане на агрегата. Всичко това, разбира се, са преодолими трудности, но ако има възможност, по-добре е външното тяло да се монтира на фасадата в непосредствена близост до балкона, за да се улесни техническото обслужване.

Разкажете за това как сте монтирали климатик на вашия балкон или лоджия. Споделете известните ви нюанси на процеса и технологичните тънкости. Оставяйте, моля, коментари в намиращия се по-долу блок, задавайте въпроси, публикувайте снимки по темата на статията.
