Монтаж на таванна сплит-система: инструктаж за инсталиране на климатика на тавана и неговата настройка

Съвременните климатици позволяват лесно да се реши въпросът с осигуряването на комфорт през горещото време. Но не винаги стандартната стенна конструкция се вписва в интериора. В такива ситуации е необходимо нестандартно решение – например, монтаж на таванна сплит система или инсталиране на стенно-таванен модел. Но какви са особеностите на такова оборудване, как правилно да се извърши монтажът и какво ще е необходимо за това?

Именно за това ще поговорим в нашия материал – ще разгледаме с какво се различават таванните системи за климатизация от стенните, от какви типове биват. Също така ще се запознаем с основните правила за инсталиране и ще предоставим поетапна инструкция за монтаж на климатично оборудване на тавана.

Видове таванни сплит-системи

В зависимост от мощността на уреда всички модели се делят на битови, промишлени, полупромишлени.

Битов сегмент на климатиците е представен от моно и мултисистеми, чиято мощност не надвишава 5 kW. Подобна климатична техника се препоръчва за използване в офиси, апартаменти. Планирайки инсталиране на битова таванна сплит система, потребителят получава удобно за експлоатация устройство на достъпна цена.

Климатично оборудване, принадлежащо към полупромишлен клас, включва климатици, чиято мощност надвишава 5 kW. Към същата категория се отнасят системи, оборудвани с няколко вътрешни блока, които са свързани към общ външен компресор.

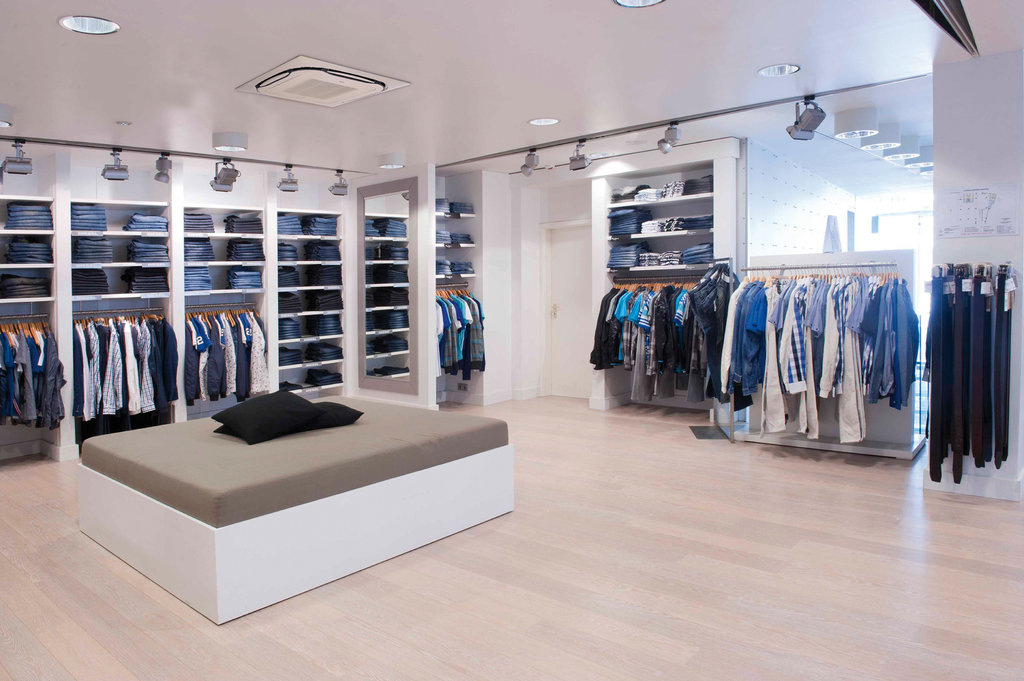

Подобна техника ще бъде оптимално решение за малък магазин, частна къща или вила, при наличие на съседни работни кабинети, апартамент с голяма площ. Относително високата мощност на вътрешния блок позволява да се осигури комфортна атмосфера в просторно помещение или няколко стаи без загуба на производителност.

Основното предимство на таванните климатици – тяхната висока мощност при компактни размери. Тънките, широки блокове са разположени в горната част на помещението и са практически незабележими. Те не развалят интериора, но се отличават с висока функционалност.

Индустриална група включва различни модификации на канални системи за климатизация с мощност над 30 kW. Климатичното оборудване с подобни характеристики се използва ефективно в търговско-развлекателни центрове, складови, промишлени помещения, които поставят строги изисквания към температурата и чистотата на въздуха.

При избора на индустриална система, първо се взема предвид нейната производителност, и едва след това привлекателността на външния вид.

Битовите, полуиндустриални таванни сплит-системи ще помогнат да се осигури комфортна температура, чист въздух в помещения с малка, средна площ, както и в частни вили.

Освен мощността, класификацията на таванните системи може да засяга цял ред характеристики:

• тип компресор;
• вариант на система за управление;
• ниво на филтрация на въздуха;
• особености на разположението на вътрешния блок.

Всеки тип оборудване се отличава с функционални възможности и за да изберете най-добрата таванна сплит-система, предстои да вземете предвид ред критерии.

След това ще се запознаем с особеностите на най-търсените видове климатици – касетъчни, канални и подово-таванни.

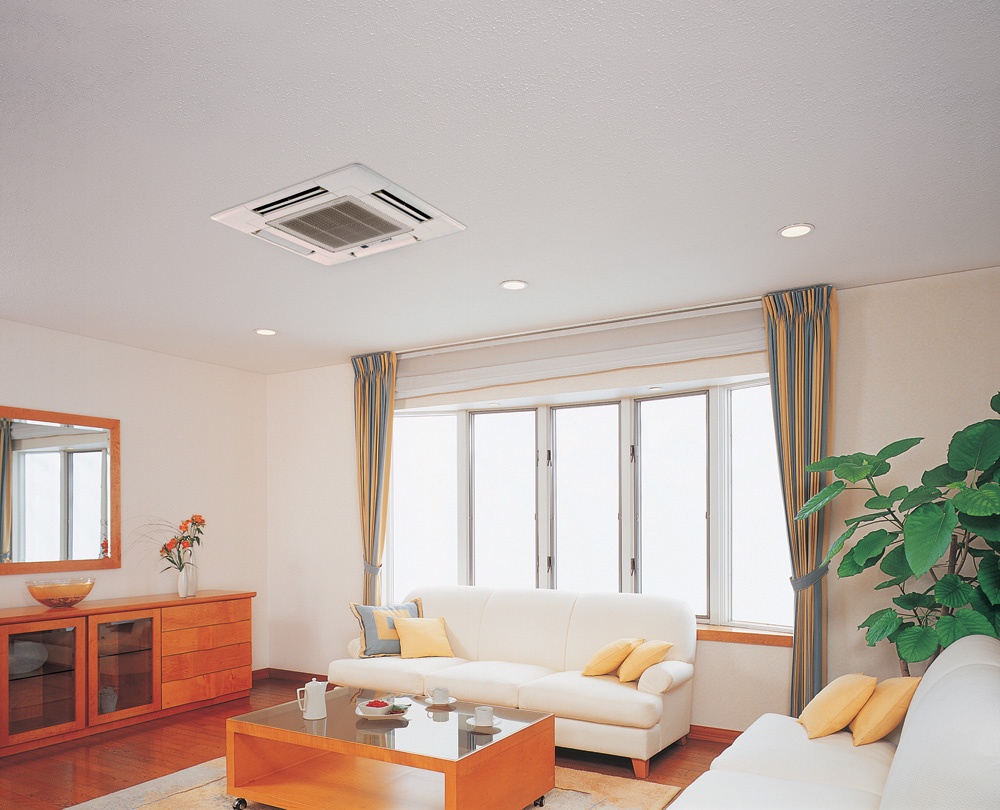

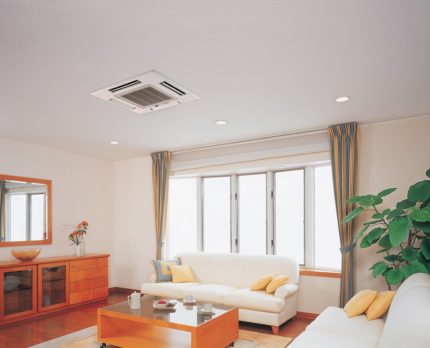

Вид #1 — касетни таванни климатици

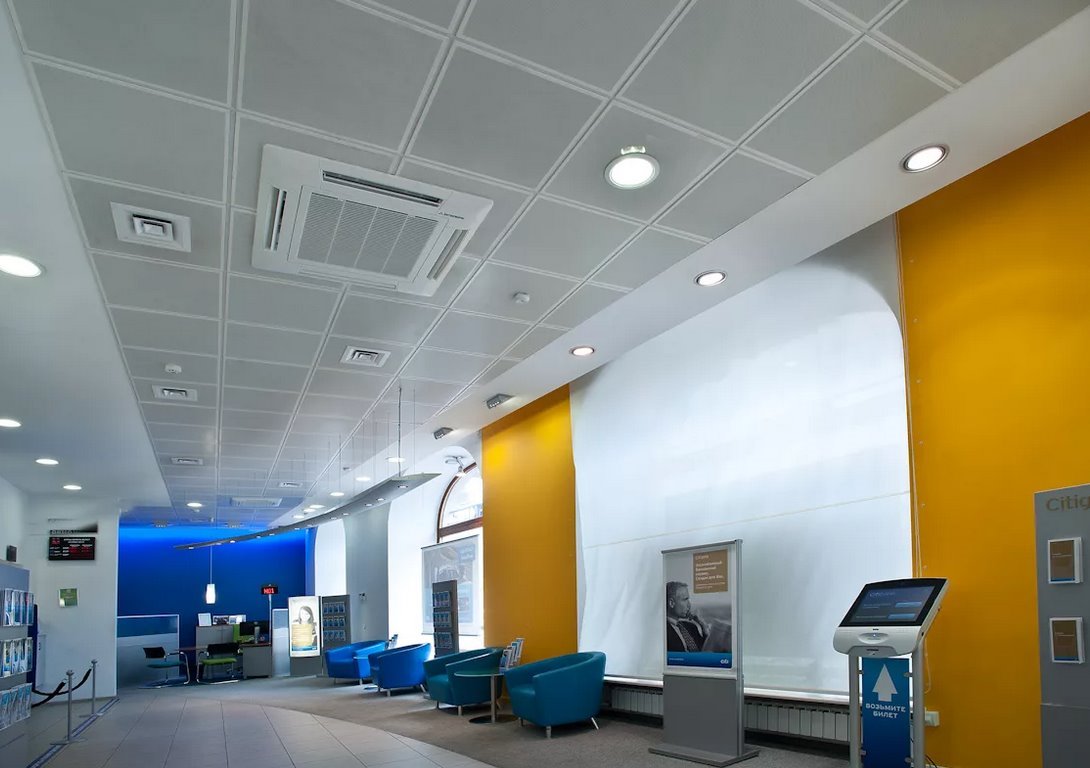

Системите от тази категория ще станат оптимално решение за просторни помещения с правилна геометрия. Подобно оборудване се прилага, когато използването на стенни модели е малоефективно. Касетъчните системи, както и много други климатици, конструктивно се състоят от два блока: външен и вътрешен.

Вътрешната част може да бъде разположена в която и да е точка на стаята. Въздушните канали, свързващи блоковете, често се прокарват в подтаванното пространство на окачения таван.

Формата на вътрешния блок позволява без проблем да се монтира вместо декоративния панел на окачения таван.

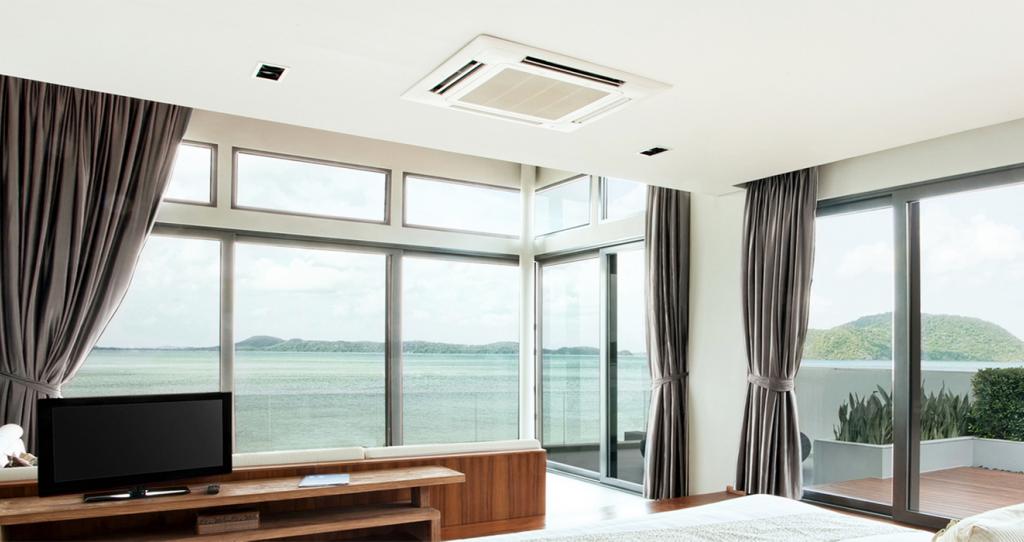

Касетъчните климатични системи най-често се прилагат в помещения с високи тавани. Те се отличават с висока мощност, способни са да поддържат зададената температура в големи помещения като търговски центрове, киносалони, изложбени зали.

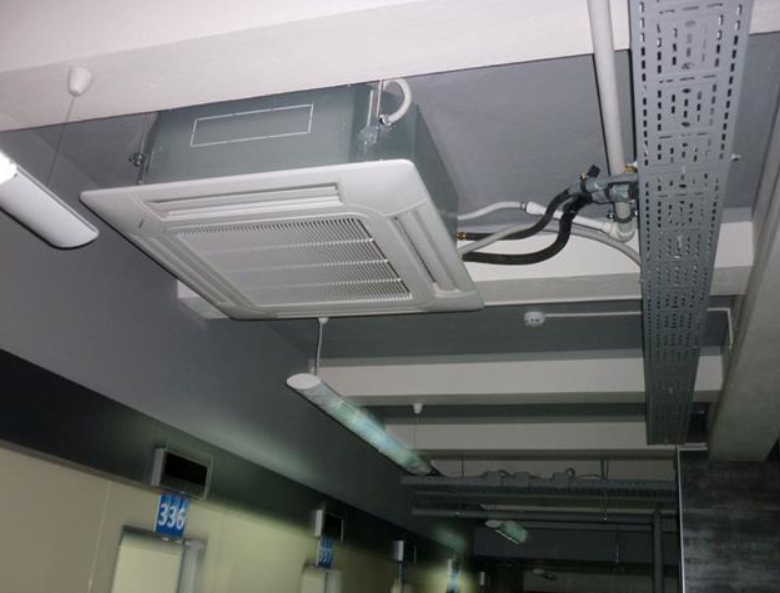

Благодарение на това, че вътрешните блокове на касетъчните системи се интегрират в клетките на окачения таван Армстронг, климатичното оборудване е практически незабележимо, не разваля интериора.

Към допълнителните плюсове на касетъчните климатици се отнася:

1. Равномерно разпределение на охладения въздух – постига се благодарение на това, че потокът от касетата постъпва в четири посоки.
2. Липса на течение, както се случва при работа на стенна сплит-система.
3. Монтиране на предния панел на оборудването на едно ниво с декоративното таванно покритие.
4. Скрито прокарване на комуникации.

Единственият минус на касетните системи е намаляването на височината поради монтажа на окачен таван. Затова такова оборудване се използва в търговски центрове и други сгради, където височината на таваните е 3 метра и повече.

По-подробно за плюсовете и минусите на касетните сплит-системи разказахме в друга наша статия. Моля, последвайте връзката и се запознайте по-подробно с характеристиките на това оборудване.

Вид #2 — канални сплит-системи

Този вид климатично оборудване прилича на касетните климатици. Като негово допълнително предимство трябва да се отбележи възможността за примесване на свеж въздух, взиман отвън. По същество такова оборудване лесно се справя с функциите на приточно-изпускателна вентилация.

За да не спадне температурата в помещението под желаната през студеното време на годината, много модели се оборудват с уред за подгряване на въздуха.

Подобни конструкции са актуални за помещения с голяма площ. Количеството на въздушните канали може да се регулира според нуждите на потребителите. Както и при касетните системи, вътрешните блокове на каналните системи се разполагат в подтаванното пространство.

Каналната система ще позволи да се осигури комфортна температура в няколко стаи. Въпреки това, по време на използването й няма да е възможно да се настрои различна интензивност на работа за вътрешните блокове, разположени в съседните помещения.

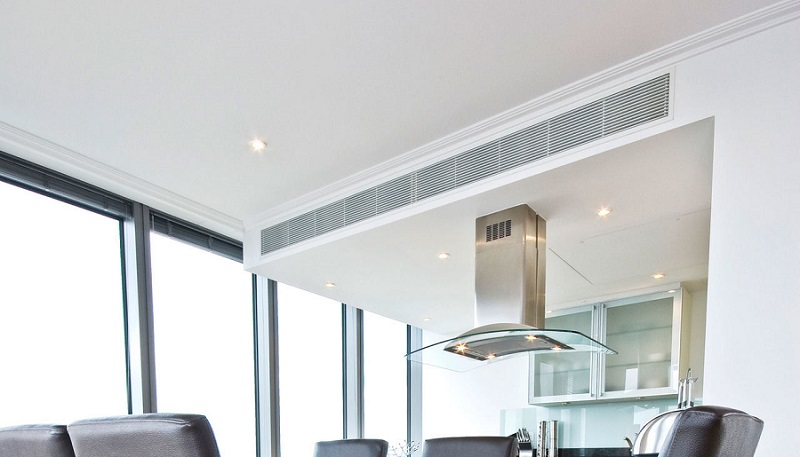

В подтаванното пространство се монтират въздуховоди. Техният изход се затваря с декоративна решетка. Това е единственият елемент, който ще бъде забележим в стаята. Вентилаторът и топлообменникът на изпарителя се разполагат във вътрешната част на конструкцията, като са напълно скрити от очите на околните.

Плюсовете на каналните системи включват:

• минимално количество видими елементи, способни да развалят интериора;
• възможност за поддържане на необходимия температурен режим в едно или няколко помещения;
• постоянно постъпване на свеж въздух.

За недостатък на каналното климатизиране се счита необходимостта от изготвяне на добре обмислен проект и възможността за използване на системата само в помещения с високи тавани.

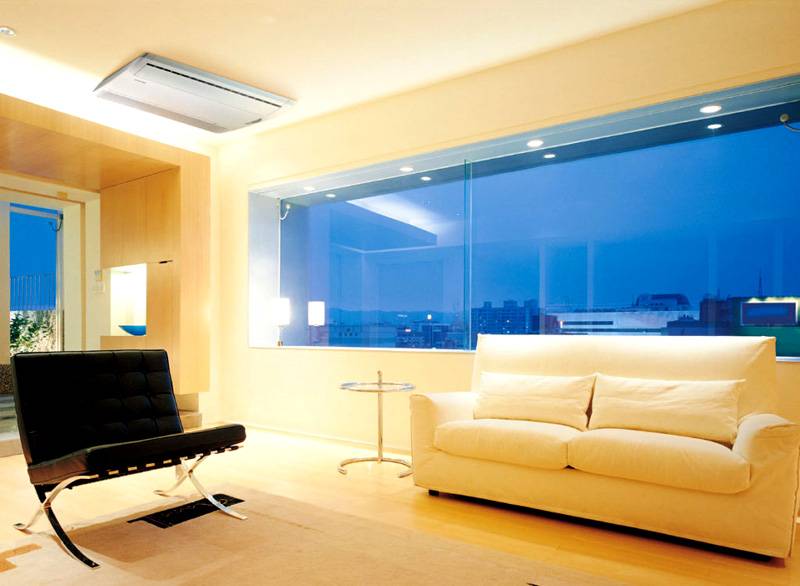

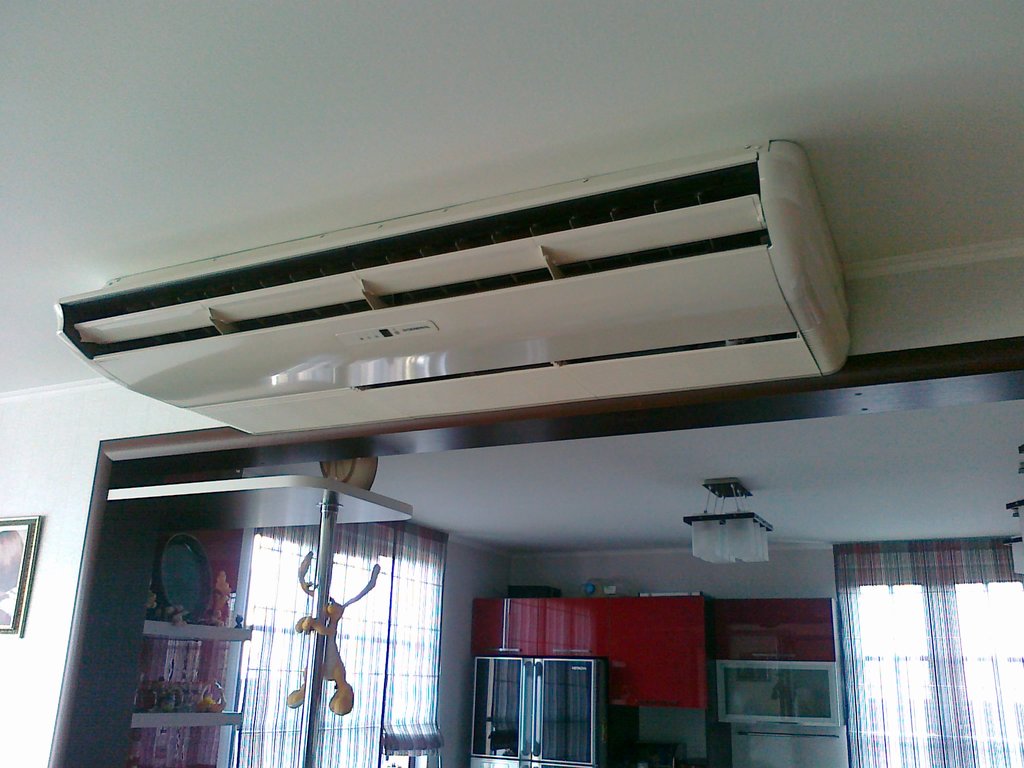

Вид #3 — подово-таванни устройства

Подобни системи имат широк спектър на приложение. Те могат да бъдат монтирани на тавана, а при необходимост да се използват на пода. Вътрешният блок на подово-таванните климатици е много тънък, поради което не създава усещане за претрупаност на пространството. Конструкцията може да работи, като се разполага както във вертикално, така и в хоризонтално положение.

Подово-таванните модели се отличават с широк функционал. Те могат да охлаждат, затоплят и пречистват въздушните потоци, а отделни приспособления помагат за премахване на излишната влажност.

Подовите и таванните конструкции могат да бъдат закрепени на тавана или поставени на пода. Тънкият вътрешен блок заема минимум пространство.

Вътрешният блок визуално наподобява модерен радиатор. Той е оборудван с жалузи, които насочват издухвания въздух нагоре или по протежение на тавана.

Въздухът може да се подгрява от системи, оборудвани с термопомпа или снабдени с нагреватели. Конвекционните потоци могат да се почистват от устройства, в чиято конструкция има филтри.

Правила за инсталиране на таванни климатици

Монтажът и настройката на всеки тавански климатик могат да се извършат самостоятелно, ако се спазват основните правила:

1. По време на монтажа е важно да се поддържа чистота, като в възлите и тръбопровода не трябва да попаднат прах или отпадъци.
2. Всички съединения трябва да са херметични. Най-малкото отвърстие в климатичната система може да доведе до неправилна работа на климатичното оборудване.
3. Препоръчва се външният блок да се разположи малко по-ниско от вътрешния.
4. Добре е, ако външният блок е на сянка през по-голямата част от деня. В противен случай разходите за енергия за работата на климатика ще бъдат много по-високи.
5. По време на монтажа на климатика се старайте да оставите дренажната тръба максимално права, не допускайте излишни прегъвания.

Преди началото на работа е важно да се обмислят местата за закрепване на вътрешния и външния блок, особеностите на прокарването на комуникациите.

Монтаж на подово-таванна система

Монтажът ще разгледаме на примера на подово-таванна модел – тя може да се инсталира със собствени сили. За монтажа на канална и касетна сплит-система обаче ще е необходима помощ от специалисти, както и професионални инструменти.

Етап #1 — подготовка за инсталиране

На подготвителния етап е важно да се обмисли редът, в който ще се извършва монтажът, и да се вземат предвид различните нюанси на експлоатацията на климатичното оборудване.

Всички крепежни елементи трябва да притежават достатъчен запас на якост. Това е особено важно за външния блок, чиято маса може значително да се увеличи в резултат на обледеняване, замърсяване.

Преди започване на монтажните работи е важно да се определи мястото на разположение на външния и вътрешния блок. Вътрешната част не трябва да разваля интериора и да създава дискомфорт, а външната е желателно да се разположи на сянка и да се осигури възможност за свободно вземане на въздух.

За свързване на климатичното оборудване се препоръчва да се отдели отделна захранваща линия. Сечението на проводника, който подвежда електричеството, трябва да съответства на мощността на уреда с известен запас.

Етап #2 — избор на място за разполагане на климатика

Наличието на два или повече блока при таванна сплит-система предполага необходимост от избор на място за разположение на всеки един. При монтаж на климатично оборудване в многоетажна сграда ще е необходимо разрешение.

Член 246 от ГК потвърждава, че многоетажната сграда е обща собственост, с която могат да разполагат всички собственици на жилища. Затова монтажът на външното тяло без съгласуване се счита за нарушение.

Има сериозни причини за това:

• уредът бръмчи, нарушавайки спокойствието на съседите;
• кондензът може да развали външния вид на фасадата, да попадне върху разположените по-долу балкони и прозорци;
• външното тяло може да пречи на гледката и да разваля изгледа от прозореца;
• по време на неговия монтаж и експлоатация съществува риск от напукване на носещите конструкции и късо съединение на ел. инсталацията.

Постановление № 170 забранява монтирането на външно тяло без разрешение от управляващата компания и съгласие на съседите. Ако климатикът се монтира в частна къща или сграда, която е собственост, може да се пристъпи към монтажа веднага след закупуване на климатичната техника.

Таванската сплит система по конструкция е аналогична на стандартния стенен климатик. Тя осигурява охлаждане на въздуха благодарение на работата на минимум два блока: вътрешен и външен.

При избора на място за външното тяло е важно да се отчитат възможностите на носещите конструкции. Уредът може да бъде монтиран до прозорец, на стена, на балкона или на тавана.

При монтирането на вътрешното тяло е важно да се определи приблизителната посока на въздушните потоци. Охладеният въздух трябва да се разпространява равномерно из цялото помещение и да не бъде насочен към зоната за отдих или работното място.

Етап #3 — монтаж на вътрешен и външен блок

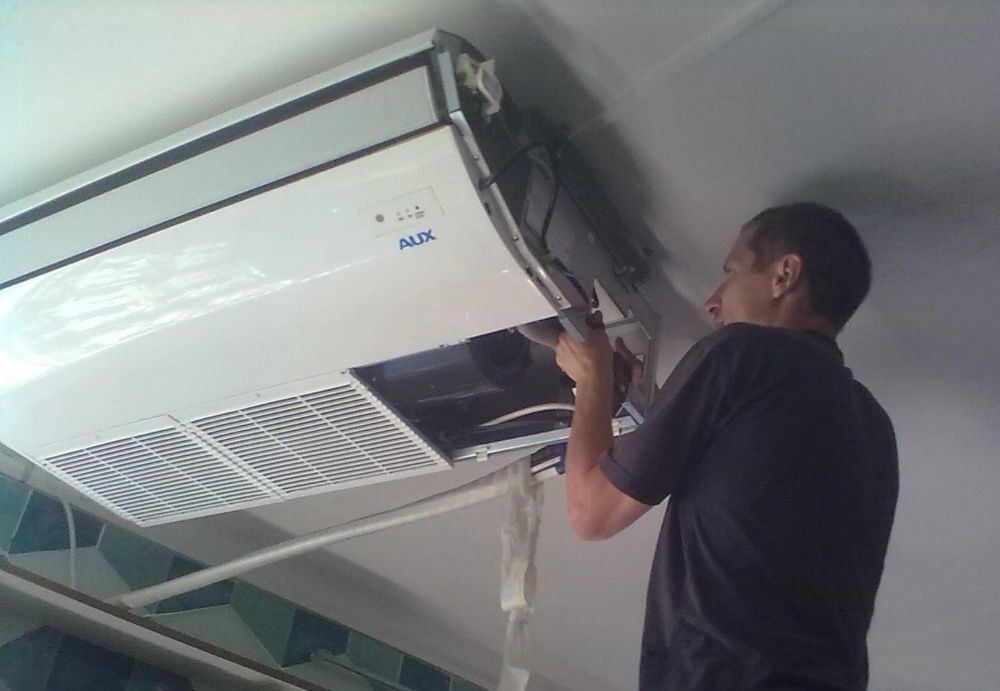

Монтажът на подово-таванска сплит система започва с укрепване на вътрешния блок.

При това се спазва следният ред на работа:

1. От блока се снемат мерки.
2. На тавана се поставя стоманена монтажна рамка, а съответствието на хоризонтала и вертикала се проверява с нивелир.
3. Извършва се маркиране на точките, на които ще бъдат поставени крепежните елементи.
4. С перфоратор се пробиват отвори, в които се фиксират дюбелите.
5. Монтажният панел се фиксира на тавана, а върху него се закрепва вътрешният модул.

По време на работа е важно да се проверява съответствието на равнините с нивелир. При наличие на изкривявания кондензът може да се задържа в поддона.

Външният блок се закрепва откъм улицата. Масата му е около 20 кг и повече. За да се справи със задачата, за работа на височина се привличат минимум двама монтажници.

Грешките по време на монтажа се считат за една от основните причини за повреда на климатичното оборудване през първата година на работа, затова е по-добре да се довери монтажът на професионалисти.

Редът за монтиране на външния модул е аналогичен на монтажа на вътрешния:

1. Маркиране на външната стена.
2. Създаване на отвори и поставяне на анкерни болтове.
3. Закрепване на скобите към анкерите, с които ще се държи уредът.
4. Проверка на качеството на монтажа на рамката и окачване на външния блок върху нея.

Когато външният модул трябва да се монтира на третия етаж или по-високо, е добре да се обърнете към алпинисти.

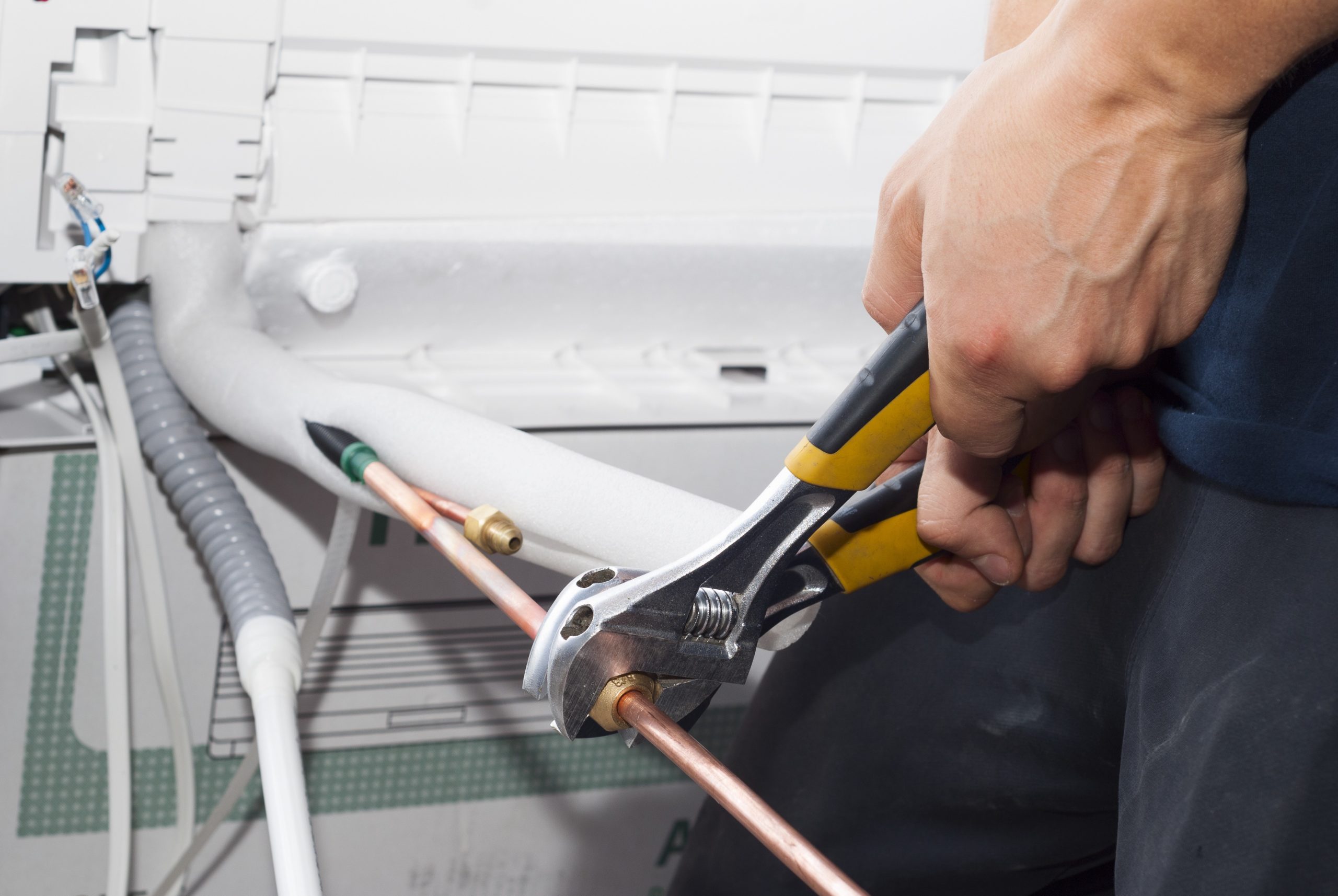

Етап #4 — прокарване на комуникации на климатика

Външният и вътрешният блок се свързват със система от комуникации, която включва медни тръби за движение на хладилния агент и електрически проводници. Допълнително се полага дренажна система, необходима за отвеждане на кондензата. Всички елементи трябва да бъдат правилно подбрани, положени и надеждно закрепени.

Тъй като таванният климатик се отличава с висока консумация на енергия, за него се отделя отделна линия и се инсталира защитен прекъсвач. Сечението на кабела се избира според препоръките на производителя, посочени в инструкцията към уреда.

За създаване на тръбопровода се извършват следните дейности:

• отрязва се с тръборез медна тръба с необходимата дължина;
• готовият отрез се огъва без пречупвания с максимален радиус 10 см, за което може да се използва тръбогиб;
• сглобява се тръбопроводът;
• на тръбата се поставя пенополиуретанова топлоизолация;
• трасето се полага в шлиц и се фиксира с дюбели;
• проверява се цялостността и херметичността на сглобения тръбопровод.

За преминаване на трасето през стени и тавани е необходимо на краищата на тръбите да се поставят тапи.

За обработка на краищата на медната тръба се препоръчва използването на ример. След него, за разлика от пилата, не се образуват метални стружки, които могат да попаднат вътре в тръбопровода и да причинят повреда на системата.

Дренажният канал се формира от отрез от армирана пластмасова тръбичка. Той се свързва с канализацията, но това не е най-популярният начин. Най-често дренажният канал се извежда навън.

Етап #5 — проверка на работоспособността на системата

Преди да се пусне климатикът, от системата се отстраняват остатъците от въздух и влага. Процедурата се нарича вакуумиране. За това се използва вакуумна помпа или се извършва зареждане на хладилния агент с лек излишък. Фреонът се изпуска от външния модул, заедно с него системата напуска въздухът.

Тестването на системата – един от важните етапи на извършване на монтажните работи. То позволява да се открият проблеми в работата на климатика и да се отстранят на началните етапи без сериозни финансови разходи.

Тестването на работоспособността на климатика се извършва в следния ред:

• включва се прекъсвачът, подава се захранване;
• системата автоматично влиза в тестов режим;
• проверява се работата на климатика за охлаждане и отопление.

Ако системата не дава грешки, из стаята равномерно се разпространява охладен въздух, може да се затапят отворите, да се почисти стаята и да се насладите на дългоочакваната прохлада.

Настройка на таванния климатик

Основната задача на климатика – да осигури прохлада в помещението. Като допълнителни функции могат да бъдат предложени отопление, почистване, изсушаване на въздуха, вентилиране.

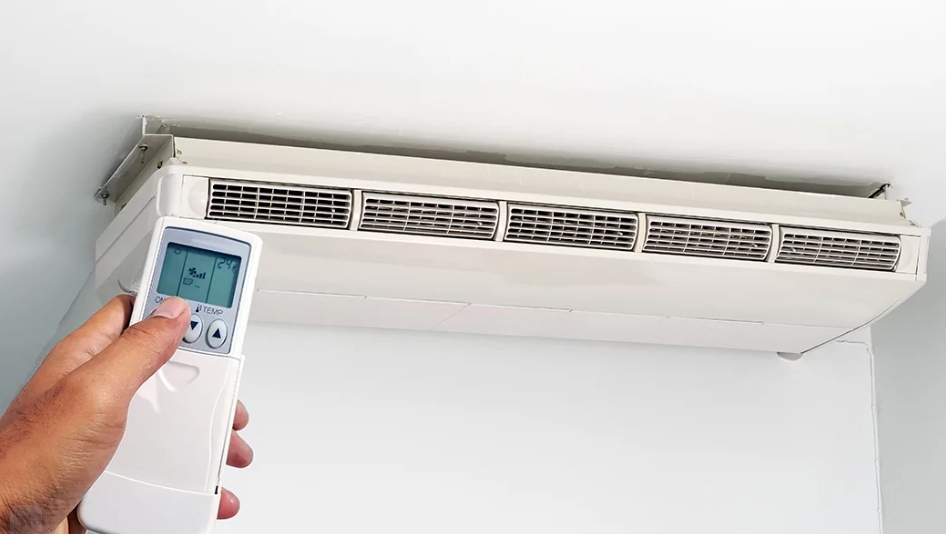

Настройка на тавански климатик за студ се извършва с помощта на дистанционното управление. Най-често той се обозначава с иконка на снежинка или с надпис «cool».

Настройката на климатика позволява да промените температурата в помещението, посоката на движение на въздуха. При избора на параметри не прекалявайте, за да не настинете.

Използвайки дистанционното, лесно можете да промените температурата, до която ще се охлажда въздухът, както и посоката на движението му. Най-добре е да настроите щорите така, че студеният поток да се движи по дължината на тавана, а не да бъде насочен към хората, които се намират в помещението.

При настройването, имайте предвид, че потребителят може да зададе индивидуални параметри на работа на климатичното оборудване или да спре на автоматичен режим.

Изводи и полезно видео по темата

За да инсталирате самостоятелно тавански климатик, е необходимо да притежавате професионално оборудване и специфични умения. Видеоклиповете, представени по-долу, ще ви помогнат да изберете оптималния вариант на климатична техника и ще разкажат подробно за процеса на монтаж.

Видеото ще разкаже за предимствата на касетъчния климатик:

Поетапна инструкция за инсталиране на таванска система:

Монтажът на таванската система и нейната настройка изискват спазване на строителните норми, специфични познания и умения. При наличие на грешки по време на инсталирането, неизбежни са трудности в процеса на експлоатация. Ето защо за монтаж на климатик най-често се обръщат към специалисти на фирмата, която предоставя такива услуги. Особено ако климатичното оборудване трябва да се инсталира на третия етаж и по-нагоре.

Имате ли опит с монтажа на тавански климатик и искате да разкажете на други потребители за основните му нюанси? Споделете съветите си в коментарите. Ако все още сте в размисъл и не знаете дали си струва да се заемете със самостоятелния монтаж или имате въпроси относно инсталирането му, задайте ги на нашите специалисти и на други посетители на нашия сайт – блокът за обратна връзка се намира по-долу.
